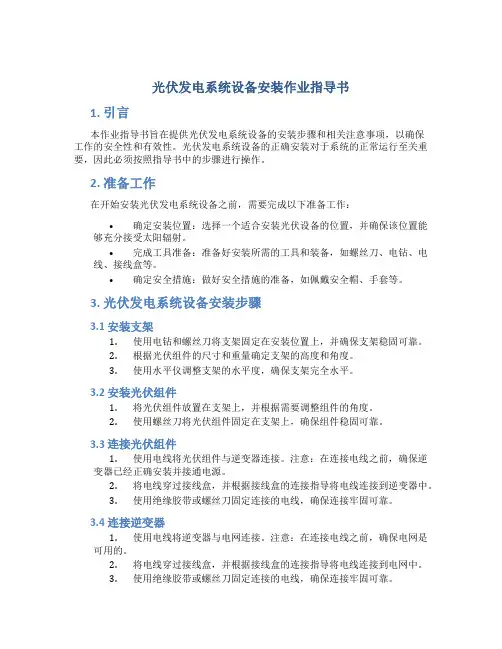

光伏发电系统设备安装作业指导书1. 引言本作业指导书旨在提供光伏发电系统设备的安装步骤和相关注意事项，以确保工作的安全性和有效性。
光伏发电系统设备的正确安装对于系统的正常运行至关重要，因此必须按照指导书中的步骤进行操作。
2. 准备工作在开始安装光伏发电系统设备之前，需要完成以下准备工作：•确定安装位置：选择一个适合安装光伏设备的位置，并确保该位置能够充分接受太阳辐射。
•完成工具准备：准备好安装所需的工具和装备，如螺丝刀、电钻、电线、接线盒等。
•确定安全措施：做好安全措施的准备，如佩戴安全帽、手套等。
3. 光伏发电系统设备安装步骤3.1 安装支架1.使用电钻和螺丝刀将支架固定在安装位置上，并确保支架稳固可靠。
2.根据光伏组件的尺寸和重量确定支架的高度和角度。
3.使用水平仪调整支架的水平度，确保支架完全水平。
3.2 安装光伏组件1.将光伏组件放置在支架上，并根据需要调整组件的角度。
2.使用螺丝刀将光伏组件固定在支架上，确保组件稳固可靠。
3.3 连接光伏组件1.使用电线将光伏组件与逆变器连接。
注意：在连接电线之前，确保逆变器已经正确安装并接通电源。
2.将电线穿过接线盒，并根据接线盒的连接指导将电线连接到逆变器中。
3.使用绝缘胶带或螺丝刀固定连接的电线，确保连接牢固可靠。
3.4 连接逆变器1.使用电线将逆变器与电网连接。
注意：在连接电线之前，确保电网是可用的。
2.将电线穿过接线盒，并根据接线盒的连接指导将电线连接到电网中。
3.使用绝缘胶带或螺丝刀固定连接的电线，确保连接牢固可靠。
3.5 安装电表和保险丝1.将电表和保险丝安装在逆变器旁边的适当位置。
2.使用电线将电表和保险丝与逆变器连接，并确保连接牢固可靠。
3.6 完成安装1.检查所有连接和固定是否牢固可靠，并确保没有松动或断裂情况。
2.打开逆变器和电网的电源开关，启动光伏发电系统设备。
3.监测系统的运行情况，确保系统正常工作。
4.完成安装后，及时清理工作现场，并将多余的材料妥善存放。
太阳能发电系统的安装与调试方法太阳能发电系统是一种利用太阳能将其转化为电能的环保能源系统。
它通过太阳能电池板将阳光转换为直流电，然后通过逆变器将直流电转换为交流电，供应给家庭或工业设备使用。
在安装和调试太阳能发电系统时，需要注意一些关键步骤和技巧，以确保系统的高效运行和长期稳定性。
一、安装太阳能电池板太阳能电池板是太阳能发电系统的核心组件，安装时需要选择合适的位置和角度，以获取最大的阳光照射面积。
首先，检查屋顶或其他支撑结构是否能够承受电池板的重量。
然后，根据当地的纬度和季节变化确定电池板的倾斜角度，通常在夏季时为纬度数值减去10至15度，冬季时为纬度数值加上10至15度。
安装时，使用专业工具和固定支架，将电池板安装在选定的位置上。
确保电池板与支架之间的连接稳固可靠，并保证面板的方向与地面平行。
同时，定期清洁电池板的表面，确保其表面不受尘埃、树叶或鸟粪的阻挡。
二、安装逆变器和电池存储系统逆变器是太阳能发电系统的关键组件之一，它将直流电转换为交流电，使其适用于家庭或工业设备。
在安装逆变器之前，需根据系统的负载和需求选购合适的逆变器。
逆变器的安装通常在离电池存储系统较近的地方进行。
连接电池存储系统时，注意正负极的正确连接，以免短路或其他安全隐患。
确保电池存储系统的容量与逆变器的要求相匹配，以实现电池的高效充放电。
三、安装系统监控和保护装置系统监控和保护装置对于太阳能发电系统的安全运行至关重要。
安装适当的监控装置，用于实时监测系统的发电功率、电池状态和充放电情况。
同时，也应安装过载保护装置，以避免过载和短路等危险情况。
四、调试太阳能发电系统安装完成后，需要进行系统的调试和测试，确保各组件正常工作并达到预期的发电效果。
首先，检查电池板的工作状态，通过检测输出电压和电流来确认其是否正常。
接下来，测试逆变器的功能，确保其将直流电转换为交流电的过程无误。
在调试过程中，还应注意系统的电气连接和电线接头的质量。
确保所有电缆连接牢固可靠，以减少能量损耗和电路故障。
光伏发电系统整套启动调试技术摘要：光伏发电系统是一种利用太阳能光照转化为电能的可再生能源系统，越来越受到关注和应用。
然而，在实际的工程应用中，光伏发电系统的启动调试过程是至关重要的。
本文主要分析光伏发电系统整套启动调试技术。
关键词：分布式；光伏发电；并网技术；发电系统引言光伏发电系统作为一种清洁、可再生的新能源发电方式，受到了广泛的关注和应用。
然而，光伏发电系统具有多个组成部分和复杂的调试过程，运行稳定性和效率受到多种因素的影响。
因此，对光伏发电系统进行整套启动调试是确保系统正常运行和提高发电效率的重要环节。
1、介绍光伏发电系统的基本原理和组成结构光伏发电系统是将太阳能光辐射转化为直流电能的一种新型清洁能源发电方式。
它由多个组成部分组成，包括光伏电池阵列、逆变器、配电网络和监控系统等。
本文将详细介绍这些组成部分的基本原理和功能。
1.1光伏电池阵列：光伏电池阵列是整个光伏发电系统的核心部分。
它由多个光伏电池模块组成，用于将太阳能光辐射转化为直流电能。
现在主要使用的光伏电池技术包括单晶硅、多晶硅和薄膜光伏电池。
当光照照射到光伏电池上时，光子会激发电池中的电子，并产生电流。
光伏电池阵列的设计要考虑太阳光强度、光照角度和电池之间的串并联方式，以最大程度地提高能量转换效率。
1.2逆变器：逆变器是光伏发电系统中非常重要的一部分。
由于光伏电池产生的是直流电，而我们通常使用的家庭和工业设备使用的是交流电，所以需要通过逆变器将直流电转换为交流电。
逆变器具有多种保护功能，可以监测电压、频率、功率等参数，并在发生故障时进行保护。
此外，逆变器还可以控制给电网注入的电能以及与配电网络的交互，确保系统的稳定运行和并网安全。
1.3配电网络：配电网络用于将光伏发电系统产生的电能传输到用户端或并网电网中。
它包括线缆、开关、变压器等设备，用于实现电能的传输、分配和控制。
在配电网络中，需要合理选择线缆截面积，考虑电能传输的损耗和稳定性。
分布式光伏设计安装应用手册分布式光伏设计安装应用手册目录一、简介1.1 光伏发电系统的定义1.2 分布式光伏发电系统的概念1.3 分布式光伏发电系统的优势二、设计阶段2.1 区域选择2.2 光伏组件选择2.3 各种光伏组件的特点和适用场景2.4 阵列布局设计2.5 逆变器选择2.6 系统安全设计2.7 设计示例三、安装阶段3.1 基础设施准备3.2 安装位置选择3.3 太阳能板安装3.4 电缆布线与连接3.5 逆变器和其它部件的安装3.6 安装验收四、应用阶段4.1 光伏发电系统的管理与运维4.2 发电效率的监控与优化4.3 售电与电网并网4.4 储能系统的应用4.5 应急备用电源的设置4.6 应用示例五、常见问题与解答六、参考文献一、简介1.1 光伏发电系统的定义光伏发电系统是指将太阳能转换为电能的装置，主要由光伏组件、逆变器、支架、电缆等部件组成。
光伏组件通过光电效应将太阳能转换为直流电，逆变器将直流电转换为交流电。
光伏发电系统可以单独使用或并网使用，供给自家用电或售电给电网。
1.2 分布式光伏发电系统的概念分布式光伏发电系统是指将光伏发电系统安装在各个分布式用户处，将电能产生与消费尽可能地靠近，减少电网输送损耗。
分布式光伏发电系统具有灵活的布局与规模，适用于各种场景，包括住宅、商业、工业等。
1.3 分布式光伏发电系统的优势分布式光伏发电系统具有以下优势：1）减少电网压力：分布式光伏发电系统将电能产生与消费贴近，减少了输送损耗和电网压力。
2）优化用电结构：通过自家光伏发电，用户可以降低用电成本，并将多余电能售给电网。
3）可再生能源利用：光伏发电是一种清洁、可再生的能源利用方法，对环境友好。
4）灵活性与可扩展性：分布式光伏发电系统可以根据需求进行规模扩展，灵活布局。
二、设计阶段2.1 区域选择在设计分布式光伏发电系统时，需要考虑区域的日照条件、气候特点和电网接入条件等因素。
选择较好的日照条件和电网接入条件的区域有利于系统的发电效率和电网接入。

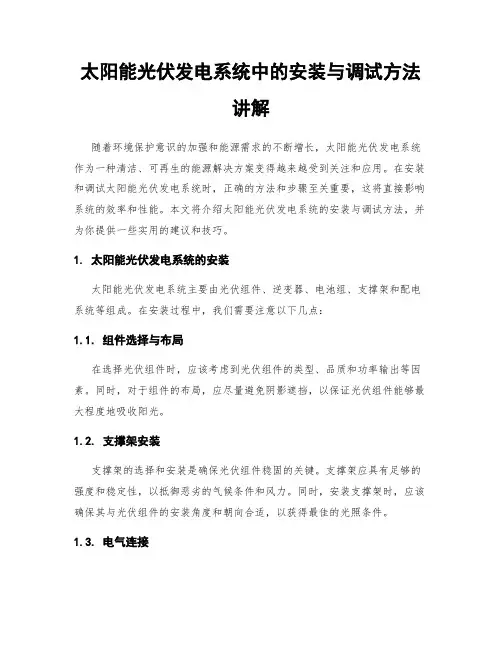

太阳能光伏发电系统中的安装与调试方法讲解随着环境保护意识的加强和能源需求的不断增长，太阳能光伏发电系统作为一种清洁、可再生的能源解决方案变得越来越受到关注和应用。
在安装和调试太阳能光伏发电系统时，正确的方法和步骤至关重要，这将直接影响系统的效率和性能。
本文将介绍太阳能光伏发电系统的安装与调试方法，并为你提供一些实用的建议和技巧。
1. 太阳能光伏发电系统的安装太阳能光伏发电系统主要由光伏组件、逆变器、电池组、支撑架和配电系统等组成。
在安装过程中，我们需要注意以下几点：1.1. 组件选择与布局在选择光伏组件时，应该考虑到光伏组件的类型、品质和功率输出等因素。
同时，对于组件的布局，应尽量避免阴影遮挡，以保证光伏组件能够最大程度地吸收阳光。
1.2. 支撑架安装支撑架的选择和安装是确保光伏组件稳固的关键。
支撑架应具有足够的强度和稳定性，以抵御恶劣的气候条件和风力。
同时，安装支撑架时，应该确保其与光伏组件的安装角度和朝向合适，以获得最佳的光照条件。
1.3. 电气连接在组件的安装中，正确的电气连接非常重要。
确保光伏组件之间的连接牢固可靠，并与逆变器和电池组正确连接。
同时，要注意电线的选择和布线，以确保能够承受光伏系统产生的电流和功率。
2. 太阳能光伏发电系统的调试完成太阳能光伏发电系统的安装后，我们需要进行一系列的调试步骤，以确保系统的正常运行和最大效率。
以下是调试过程中需要注意的事项：2.1. 逆变器设置逆变器是将直流电转换为交流电的关键设备。
在调试中，我们需要设置逆变器的参数，如输出电压、频率等，以满足特定的应用需求。
此外，逆变器的保护和故障检测功能也需要得到验证和测试。
2.2. 监测系统性能安装监测系统是确保光伏系统运行良好的重要步骤。
通过监测系统，我们可以获得实时的发电量、功率输出和电池状态等信息，并分析系统的性能和运行情况。
2.3. 故障排除与维护在调试过程中，我们可能会遇到各种故障和问题。
我们需要通过仔细的检查和测试，找出问题的根源，并进行相应的维修和更换。
XXXXXX发电分公司2.9MWP分布式光伏发电项目电气系统调试大纲批准：审核：编写：编制：XXXX工程有限公司日期：2017年5月25日目录一、编制依据 (3)二、工程概况 (3)六、检验及调试项目 (5)七、电气安装工程调试技术措施 (7)八、电气设备接地 (12)九、电力电缆 (12)十、预制仓安装调试 (13)十一、设备调试 (15)十二、竣工验收及试运行 (22)十三、安健环保证措施 (25)一、编制依据1．1编制说明编制本调试大纲是达到保质保量、按期高效完成光伏项目为目的，通过对施工及调试的物质组织、技术组织、项目条件组织，使各个工作环节能连续、有计划的进行，编制中严格按照项目文件合同和设计院图纸的有关容和通过对安装施工现场的实际情况，并结合以往类似工程的安装施工经验，以高质量、高效率的要求为原则，确保各项拟定目标的按期实现。
1.2编制依据1)XXX发电分公司2.9MWp光伏电站项目工程合同文件。
2)本工程设计图纸。
3)引用公司质量保证手册、有关程序文件以及相关的作业指导书。
4)现行国家有关规范、规程和标准。
5)《电气装置安装工程电气设备交接试验标准》GB50150-916)《电力设备预防性试验规程》Q/CSG10007-20047)《电力建设安全工作规程》（变电所部分）DL5009.3-19978)《电业安全工作规程(发电厂和变电所电气部分)》DL408—911.3使用范围：XXX发电分公司2.9MWp光伏电站项的土建工程、安装工程、室外总体工程等全部设计图纸内容及文件合同的工作内容。
1.4工程目标：2017年4月20日开工，2017年6月15日具备并网条件。
二、工程概况2.1工程性质工程名称：XXX发电分公司2.9MWp光伏电站项目工程地点：XXX发电分公司建设单位：XXX EPC总承包设计单位：XXX电力设计有限公司监理单位：XXX工程管理有限公司2.2工程简况：XXX发电分公司2.9MWp光伏电站项目位于XX发电分公司新厂范围电站场址交通便利具有良好的示范条件。

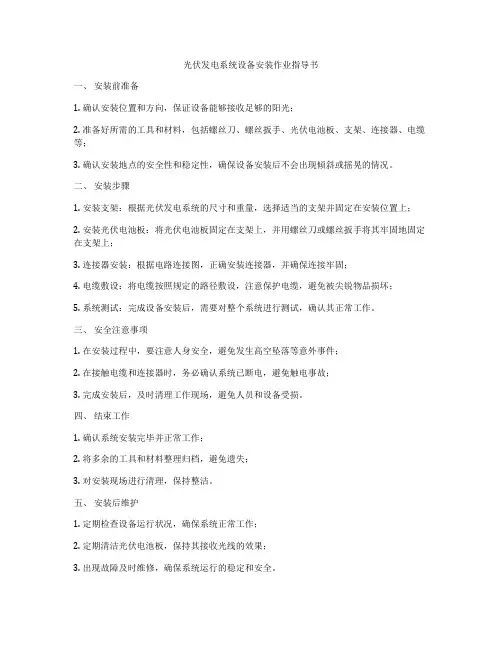

光伏发电系统设备安装作业指导书一、安装前准备1. 确认安装位置和方向，保证设备能够接收足够的阳光；2. 准备好所需的工具和材料，包括螺丝刀、螺丝扳手、光伏电池板、支架、连接器、电缆等；3. 确认安装地点的安全性和稳定性，确保设备安装后不会出现倾斜或摇晃的情况。
二、安装步骤1. 安装支架：根据光伏发电系统的尺寸和重量，选择适当的支架并固定在安装位置上；2. 安装光伏电池板：将光伏电池板固定在支架上，并用螺丝刀或螺丝扳手将其牢固地固定在支架上；3. 连接器安装：根据电路连接图，正确安装连接器，并确保连接牢固；4. 电缆敷设：将电缆按照规定的路径敷设，注意保护电缆，避免被尖锐物品损坏；5. 系统测试：完成设备安装后，需要对整个系统进行测试，确认其正常工作。
三、安全注意事项1. 在安装过程中，要注意人身安全，避免发生高空坠落等意外事件；2. 在接触电缆和连接器时，务必确认系统已断电，避免触电事故；3. 完成安装后，及时清理工作现场，避免人员和设备受损。
四、结束工作1. 确认系统安装完毕并正常工作；2. 将多余的工具和材料整理归档，避免遗失；3. 对安装现场进行清理，保持整洁。
五、安装后维护1. 定期检查设备运行状况，确保系统正常工作；2. 定期清洁光伏电池板，保持其接收光线的效果；3. 出现故障及时维修，确保系统运行的稳定和安全。
光伏发电系统设备安装作业指导书仅供参考，具体操作需根据实际情况和具体设备进行调整。
光伏发电系统设备安装作业指导书五、安装后维护（续）4. 定期检查电缆连接：确保所有电缆连接器都紧固，并且没有损坏或腐蚀。
特别要注意检查接地线，确保连接牢固；5. 定期清理周围环境：保持光伏电池板周围环境的清洁，定期清理周围的杂物和灰尘，避免影响光伏电池板的接收效率；6. 定期检查支架稳固性：定期检查支架的稳固性，确保没有锈蚀和损坏。
必要时进行维修或更换，以确保设备的安全和稳定。
六、安全预防措施1. 在工作中要戴好相关防护用具，如安全帽、手套、护目镜等，确保自身安全；2. 在工作时，应避免站在脆弱或不稳定的物体上，以免发生跌落事故；3. 在接触电缆和连接器时，务必先切断电源，避免触电危险；4. 在使用工具时，要正确使用，避免损伤自己或者其他人；5. 在安装设备时，应严格按照操作规程进行，严格遵循相关安全手册要求。
光伏电站安装维护手册目次1总则........................................................................................................................ 2一般要求 ..................................................... 3运行与维护 ...................................................3.1 光伏方阵..................................................3.2 直流汇流箱、直流配电柜....................................3.3 控制器、逆变器............................................3.4 接地与防雷系统............................................3.5 配电及线路................................................3.6 光伏系统与基础结合部分....................................3.7 数据通讯系统..............................................1总则1.0.1为使光伏电站运行与维护做到安全适用、技术先进、经济合理，制定本规范。
1.0.2 本规范适用于验收合格后，已投入正常使用的光伏电站的运行与维护。
1.0.3 光伏电站运行与维护除应符合本规范的规定外，尚应符合美国现行有关强制性标准的规定。
2一般要求2.0.1光伏电站的运行与维护应保证系统本身安全，以及系统不会对人员造成危害，并使系统维持最大的发电能力。

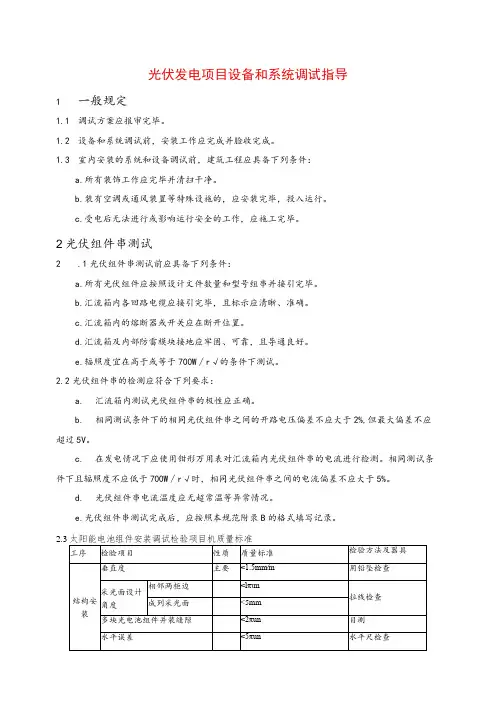

光伏发电项目设备和系统调试指导1一般规定1.1调试方案应报审完毕。
1.2设备和系统调试前，安装工作应完成并脸收完成。
1.3室内安装的系统和设备调试前，建筑工程应具备下列条件：a.所有装饰工作应完毕并清扫干净。
b.装有空调或通风装置等特殊设施的，应安装完毕，投入运行。
c.受电后无法进行或影响运行安全的工作，应施工完毕。
2光伏组件串测试2.1光伏组件串测试前应具备下列条件：a.所有光伏组件应按照设计文件数量和型号组串并接引完毕。
b.汇流箱内各回路电缆应接引完毕，且标示应清晰、准确。
c.汇流箱内的熔断器或开关应在断开位置。
d.汇流箱及内部防雷模块接地应牢固、可靠，且导通良好。
e.辐照度宜在高于或等于700W∕r√的条件下测试。
2.2光伏组件串的检测应符合下列要求：a.汇流箱内测试光伏组件串的极性应正确。
b.相同测试条件下的相同光伏组件串之间的开路电压偏差不应大于2%,但最大偏差不应超过5V。
c.在发电情况下应使用钳形万用表对汇流箱内光伏组件串的电流进行检测。
相同测试条件下且辐照度不应低于700W∕r√时，相同光伏组件串之间的电流偏差不应大于5%。
d.光伏组件串电流温度应无超常温等异常情况。
e.光伏组件串测试完成后，应按照本规范附录B的格式填写记录。
2.5逆变器在投入运行后，汇流箱内的组串的投、退顺序应符合下列要求：a.汇流箱的总开关具备灭弧功能时，其投、退应按下列步骤执行：1）先投入光伏组件串小开关或熔断器，后投入汇流箱总开关。
2）先退出汇流箱总开关，后退出光伏组件串小开关或熔断器。
b.汇流箱总输出采用熔断器，分支回路光伏组件串的开关具备灭弧功能时，其投、退应按下列步骤执行：1）先投入汇流箱总输出熔断器，后投入光伏组件串小开关。
2）先退出箱内所有光伏组件串小开关，后退出汇流箱总输出熔断器。
c.汇流箱输出和分支回路的光伏组件串均采用熔断器时，则投、退熔断器前，均应将逆变器解列。
3跟踪系统调试3.1跟踪系统调试前，应具备下列条件:a.跟踪系统应与基础固定牢固、可靠，并接地良好。
太阳能光伏系统的安装调试方案1. 引言太阳能光伏系统是一种利用太阳能将其转化为电能的设备。
安装调试方案旨在指导如何正确安装和调试太阳能光伏系统，以确保其正常运行和最大发电效率。
2. 安装步骤2.1 确定光伏板的安装位置和角度根据所在地的纬度和经度，确定光伏板的安装角度和朝向，以最大程度地接收阳光。
确保光伏板没有遮挡物，易于清洁和维护。
2.2 安装光伏板支架选择合适的支架类型，例如地面支架、屋顶支架等，确保支架稳固可靠。
遵循制造商提供的安装指南进行支架的安装。
2.3 安装电汇箱和逆变器将光伏板的直流电线连接到电汇箱，并将电汇箱与逆变器连接。
确保连接正确牢固，电线无松动。
2.4 安装电池储能系统（可选）如果需要储能系统，按照制造商提供的指南安装电池和相关设备。
2.5 安装监控设备（可选）如果需要远程监控系统的功能，根据制造商提供的指南安装监控设备和相关软件。
3. 调试步骤3.1 检查电气连接仔细检查所有电气连接，确保连接牢固，电线无磨损或断裂。
3.2 检查系统接地确保系统接地良好，减少因接地不良而引起的安全隐患。
3.3 启动逆变器按照逆变器的操作指南启动逆变器，并确保逆变器工作正常。
3.4 检查发电效率通过监控设备或逆变器的数据显示，检查太阳能光伏系统的发电效率。
确认发电量和电流、电压等数据符合预期范围。
4. 注意事项4.1 安全注意事项在安装和调试过程中，务必严格遵守安全操作规范，避免任何可能导致人身伤害或设备损坏的行为。
4.2 定期维护和清洁定期检查太阳能光伏系统的各部件，如光伏板、电汇箱、逆变器等，保持其清洁，并及时修理或更换损坏的部件。
4.3 报警与监控安装监控设备和报警系统，及时发现并排除系统故障，确保系统的连续运行和最佳发电效率。
5. 总结本文档概述了太阳能光伏系统的安装调试方案，包括安装步骤和调试步骤。
在实施安装和调试时，请确保严格遵循相关指南和安全要求，并定期进行维护和检查，以确保太阳能光伏系统的正常运行和最大发电效率。
太阳能发电系统的安装调试指南随着环保意识的提高和可再生能源的广泛应用，太阳能发电系统的安装调试成为了一项重要的技术任务。
本文将介绍太阳能发电系统的安装调试指南，包括选址、组件安装、电路连接等方面的内容。
1. 选址选址是确保太阳能发电系统高效运行的关键因素之一。
在选择安装位置时，需考虑以下几个因素：(1) 太阳辐射量：应优先选择能够充分接受太阳辐射的区域，来确保光伏组件能够获得足够的太阳能。
(2) 阴影遮挡：避免安装位置有高大建筑物、树木或其他物体会产生阴影，这些阴影会影响光伏组件的发电效果。
(3) 偏离角度：光伏组件的安装角度应根据当地的纬度和季节进行调整，以最大程度地接受太阳辐射。
2. 组件安装光伏组件的安装包括支架安装和组件安装两个步骤：(1) 支架安装：根据选址确定的安装位置，在地面或建筑物上安装支架。
支架的选择应基于安全、稳定和抗腐蚀的考虑，确保光伏组件能够牢固固定在支架上。
(2) 组件安装：将光伏组件安装在已经安装好的支架上。
在安装过程中，要确保组件的框架不受损坏，并注意避免与金属等导电物体直接接触，可能产生的电流会损坏组件。
3. 电路连接电路连接是太阳能发电系统安装调试的关键环节。
其主要包括：(1) 直流侧连接：a. 将光伏组件的阳极和阴极分别连接到直流连接盒中；b. 将直流连接盒连接到光伏逆变器的直流输入端；c. 根据系统设计和并网要求，设置适当的串并联关系，连接多个光伏逆变器。
(2) 交流侧连接：a. 将光伏逆变器的交流输出端连接到交流配电箱，通过保险丝或熔断器保护电路；b. 将交流配电箱连接到电力网络，确保太阳能发电系统可以并网供电。
4. 系统调试完成电路连接后，进行系统调试以确保整个太阳能发电系统运行正常：(1) 检查接线：逐一检查所有接线是否稳固可靠，排除潜在的故障隐患。
(2) 测试发电效果：安装完毕后，使用测试设备或数据监测系统测量光伏组件的发电效果，确认其输出电压和电流与设计要求一致。
光伏系统安装和调试管理制度第一章概述光伏系统是一种利用太阳能将光能转化为电能的可再生能源系统。
为了确保光伏系统的安全和有效运行，制定和实施严格的安装和调试管理制度至关重要。
第二章安装管理2.1 安装前准备在进行光伏系统安装之前，必须进行充分的前期准备工作。
包括但不限于以下内容：a) 确定系统设计方案，包括组件组成、布置方式和电路连接图；b) 检查安装现场环境，保证没有遮挡物和安全隐患；c) 确保所使用材料和设备符合相关标准和规定。
2.2 安装程序光伏系统的安装程序应按照以下步骤进行：a) 安装支架和固定组件，确保组件的稳定性和安全性；b) 连接组件，确保电路连接正确无误；c) 安装逆变器和电网连接装置，确保电网连接可靠。
2.3 安全防护措施在进行光伏系统安装过程中，必须严格遵守相关安全操作规定，采取以下安全防护措施：a) 确保安装人员戴着符合要求的防护用具，如安全帽、安全带等；b) 严禁在高处作业时穿拖鞋或者高跟鞋等不符合安全要求的鞋类；c) 为施工现场设置警示标志，确保施工区域的安全。
第三章调试管理3.1 调试计划光伏系统调试前，应制定详细的调试计划，包括调试步骤、所需工具和人员分工等内容。
调试计划需要事先与相关部门进行沟通，并确保各项工作的顺利进行。
3.2 调试步骤根据实际情况，光伏系统的调试步骤可以包括以下内容：a) 确保光伏系统组件的正常工作状态，检查组件间的连接是否良好；b) 检查逆变器和电网连接装置的工作状态，确保电力传输的安全和可靠；c) 测试光伏系统的发电效率，进行必要的调节和优化。
3.3 调试记录在光伏系统调试过程中，必须详细记录每一步的操作和观察结果。
调试记录应包括但不限于以下内容：a) 调试时间和地点；b) 调试人员及其职责分工；c) 调试过程中的操作步骤和操作结果；d) 调试中发现的问题及解决办法。
第四章管理制度4.1 质量管理光伏系统安装和调试过程中，必须按照相关质量管理制度进行，确保系统的稳定性和可靠性。
光伏发电设备安装与调试1-1光伏发电设备安装与调试光伏发电系统是将太阳能转换成电能的发电系统，利用的是光生伏特效应。
太阳能光伏发电系统的主要部件是太阳能电池、蓄电池、控制器、逆变器及负载。
在一个纯粹且独立的太阳能发电系统中，太阳能是一切能量的来源，蓄电池的作用是储能，只作为能量临时储存单元，并不能创造能量。
太阳能控制器是能量分配的单元，光能充足时，把光能转换的电能分配储存到蓄电池，无光照或光照较弱的情况下，再控制蓄电池输出。
蓄电池提供直流电可直接驱动直流负载，而常见的用电器为AC220V，所以需要逆变器进行DC-AC转换，这一过程是有能量损失的。
一般情况下，可以直接将合适的蓄电池组接到逆变器的输入端，而不由太阳能控制器的直流输出端接到逆变器，因为太阳能控制器的过载保护，会给实际使用带来不便。
任务：利用已有的太阳能光伏发电试验平台完成一个完整的太阳能光伏发电系统的设备安装及调试工作。
要求：1.独立完成整个系统设备的安装；2.对安装完成的系统进行调试；3.利用实验平台已有的通讯仪表测出直流负载的电压及电流、交流负载的电压及电流。
表1 评分细则项目要求内容职业与安全意识（20%）安全意识和安全措施(是否进行带电操作,工具摆放情况)光伏发电系统设备安装与调试（50%）正确完成光伏电池组件安装正确完成通讯仪表的安装正确完成控制器的安装正确完成蓄电池组的安装正确完成逆变器的安装正确完成直流负载的安装正确完成交流负载的安装正确测出直流负载电压、电流正确测出交流负载电压、电流整个任务的完成速度光伏发电设备布线（20%）设备安装与调试过程中产生的耗材（配电线的用量，安装工具的使用情况）设备安装的布线合理性任务完成的验收及实验平台的复原(10%) 任务完成验收后的实验平台恢复情况安全事故发生安全事故,退出操作附件太阳能光伏发电试验平台简介本实验系统由：通讯仪表显示单元；充放电控制单元；汇流箱单元；能源储存逆变单元；交流配电箱单元；交直流负载单元，六个独立的单元构成。
光伏系统调试方案一、调试目标光伏系统调试旨在确保系统的正常运行和最大发电效率。
通过逐步检查和调整系统的各个组件，以达到以下目标：1. 确定太阳能电池板安装的最佳方向和角度，以最大化太阳能辐射的接收；2. 检查光伏阵列电缆和组件的连接，确保其完好无损；3. 确保逆变器和电网连接的稳定性和效率；4. 测试并调整电池组参数，确保其在系统中的工作正常；5. 确保光伏系统能够按照设计要求并与电网同步工作。
二、调试步骤1. 太阳能电池板的安装调试- 确定太阳能电池板的安装位置和面向方向，以最大程度地接收太阳能辐射。
- 调整太阳能电池板的角度，以确保其在不同季节的最佳工作角度。
- 检查太阳能电池板的支架和固定螺栓，确保其稳固可靠。
2. 光伏阵列的电缆连接调试- 检查光伏阵列电缆的质量和连接，确保其无断裂、老化或短路等问题。
- 清洁和涂抹电缆连接器，确保良好的导电性。
- 测试光伏阵列电缆的电气参数，如电压和电流等。
3. 逆变器的调试- 连接逆变器和电网，并确认其稳定性和安全性。
- 调整逆变器的输出电压和频率，以确保其与电网同步。
- 检查逆变器的显示屏和报警功能，确保能够及时发现和解决问题。
4. 电池组的参数调试- 检查电池组的安装和连接，确保接触良好，无松动或腐蚀。
- 测试电池组的电压、容量和充放电效率等参数。
- 根据光伏系统的负载需求，调整电池组的额定容量和充电速率。
5. 光伏系统的综合调试- 定期检查和清洁光伏组件，以确保其正常运行和工作效率。
- 监测和记录光伏系统的发电量、发电效率和故障情况。
- 根据实际情况进行调整和优化，以提高系统的整体性能。
三、调试注意事项1. 调试过程中需遵守相关安全操作规程，注意防止触电和其他意外事故的发生。
2. 检查所有连接和接触部分，确保其紧固可靠。
3. 使用合适的仪器和测试设备进行检测和参数调整。
4. 定期检查和维护光伏系统，保持其正常工作状态，并按照生产商的推荐进行标准维护。
光伏发电系统安装调试用户手册2010.01.01目录阅读说明 (3)安全须知 (4)1 安装 (5)1.1光伏组件支架的安装： (5)1.2光伏组件的安装 (5)1.3电缆线的敷设 (5)1.4汇流箱的安装及接线 (6)1.5交直流电柜的安装及连线 (6)1.6逆变器的安装及连线 (8)1.6.1柜式逆变器的安装 (8)1.6.2壁挂式逆变器的安装 (9)1.6.3安装前检查 (9)1.6.4安装位置的选择 (10)1.6.5电气连接要求 (10)2、调试方案 (11)2.1一般规定 (11)2.2调试方案 (11)2.3系统的联动与功能集成 (12)2.4逆变电源运行操作方法 (12)2.4.1运行注意事项 (12)2.4.2 操作步骤 (12)2.4.3设备运行方法 (13)2.5保养与维护 (13)2.5.1设备目检 (14)2.5.2风扇检查 (14)3、系统设备技术性能检验大纲 (16)3.1检验目的 (16)3.2检验条件 (16)3.3检验系统条件 (16)3.4检验设备及仪器、仪表 (16)3.5检验项目 (16)附录： (18)阅读说明尊敬的客户，欢迎您使用我公司的光伏发电产品。
我们由衷的希望本产品能满足您的需求。
本手册是我公司为用户提供的安装使用说明。
适用功率5-100kW用户须知●在光伏发电系统安装、操作和维护之前请务必仔细阅读本手册，本手册涵盖该产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证该产品的正常运行；●针对任何不按照本手册要求安装和操作机器的行为后果，我司不负任何责任。
符号说明在手册中出现以下符号，是在提示用户需知的重要信息。
小心我公司真诚接受任何针对资料内容上的错误或遗漏而提出的批评指正。
针对任何此资料中未提到的信息，有必要添加或纠正的内容，请联系我公司。
我公司保留在没有通知任何人或组织的情况下对文件信息做更正的权利。
如果用户希望在资料中添加一些使用信息，请联系我司客户服务部或当地的供销商/代理商。
此说明书的解释权归我司。
安全须知不当的操作或没有按照安全指示要求操作设备可能对用户的安全产生危险，并造成重大的硬件损坏，甚至财产损失或人身伤害。
请在操作设备前仔细阅读本手册，并严格遵守下列所有的安全指示。
不要随意打开逆变电源，即使逆变电源的开关已经断开，仍然有可以致命的电压存在。
操作前请断开逆变电源与电网之间的连接；不要触摸与电网、光伏输入回路相连接的端子或导体，任何逆变电源内部与电网之间相连的触点均可能造成燃烧或电击致命。
逆变电源可能由于内部元件的静放电而导致不可恢复的损坏，当操作该设备时，请严格遵守静电防护规范。
电击和火灾可能造成漏电危险，在光伏和电网接入之前请确保逆变电源已经安全接地。
任何针对此设备的操作必须由相关的电气专业人员来进行；设备需要维护，请联系本公司专业人员；注意所有安全指示和安装文件中列出的安全注意事项。
注意1 安装光伏系统的安装主要分为光伏支架、组件的安装，配套电缆的铺设，汇流箱及交直流柜的安装，逆变器的安装几大部分。
1.1光伏组件支架的安装：光伏组件支架经甲方、专业监理单位验收合格后进行现场安装。
工程用支架为铝合金以及热镀锌钢材。
施工时2人一组配合施工，施工过程中尽量避免铝合金表面及镀锌层被尖锐物体划伤。
安装时要有序进行，把转接件（与屋面板连接用）、主龙骨、次龙骨（如需要次龙骨）等部件分开堆放，统一吊装。
按照每排的光伏组件数量计算每排的正确用料数量，包括螺栓等相关配件用量。
先把转接件固定在直立锁边屋面板上，然后在其上固定相应的主龙骨和次龙骨（如需要次龙骨），然后把各部件用螺栓固定连接在一起，螺栓先手动收紧，后用手动扳手或电动扳手紧固，同时用尼龙线观察并调节其直线度。
安装结束后清理现场包装物。
1.2光伏组件的安装光伏组件经甲方相关负责部门验收合格后方可使用，施工时3人一组配合施工。
工程所用光伏组件上表面为3.2mm厚钢化玻璃结构，且屋顶结构只允许单块光伏组件单层排布，因此屋顶上不允许多层堆放。
堆放前先检查屋顶是否平整，且其上无尖锐物体，同时保证楼面局部的承受力，屋顶防水结构层不受损坏。
在搬运安装时要小心轻放，避免光伏组件和光伏组件、光伏组件和支架间的碰撞。
光伏组件安放于龙骨上，采用紧压方式固定。
紧压要适中，既满足光伏组件及支架的防风，防震，同时，不能因压件过紧损坏玻璃，造成不必要的损失。
光伏组件的摆放要整齐，接线盒的位置要统一在上端面。
1.3电缆线的敷设电缆线的敷设应由远至近顺势排放，电缆短距离搬运，一般采用滚动电缆轴的方法。
电缆引出端应在轴的上方。
牵引时减少与地面的摩擦。
排放前先安装固定好相应大小的电缆桥架，每根线都必须拽直，不得扭曲打结。
电缆在汇流箱及直流配电柜的两端都必须留有足够的接线长度并在线端贴上标签做好标记。
电缆线在穿越道路时要加穿钢管做防护套，防护套的管口在切割后要去除毛刺和快口以防止电缆线在拖拉时被割破。
在每一方阵放线时要按图确定该方阵的所用线径规格型号。
敷设前用兆欧表检测绝缘电阻是否在规范范围之内。
电缆线穿出光伏组件和汇流箱之间的位置应加套HDPE塑料管加以保护。
过路电缆预埋钢管加以保护，钢管口不能有锋利的毛刺以免划伤电缆。
内墙垂直安装的桥架要牢固，直线偏差小于0.5CM，且不破坏墙内结构，保证墙面的清洁。
1.4汇流箱的安装及接线汇流箱在安装前必须先开箱检查，按照设备清单、施工图样及设备技术资料，核对设备主体及附件、备件齐全；产品合格证件、技术资料、说明书齐全。
汇流箱箱体通过柜体上的安装孔与支架或墙体连接。
安装使用的螺丝应拧紧并检查安装强度。
汇流箱的安装应就近安装在组件串的附近，以减少电缆铺设长度和线损。
电缆进入汇流箱的位置应做好防护措施，以免划伤电缆。
电缆接入汇流箱内必须使用规定尺寸的线鼻子，线鼻子与电缆相接处必须压紧并套上绝缘护套；接进汇流箱处螺丝必须拧紧。
汇流箱接线完后应检查接线强度和箱体密封。
检查后关上箱盖并用钥匙锁紧。
1.5交直流电柜的安装及连线设备开箱检查，要由供货单位、施工单位、建设单位、监理单位共同进行，并做好记录。
按照设备清单、施工图样及设备技术资料，核对设备主体及附件、备件齐全；产品合格证件、技术资料、说明书齐全。
柜主体外观检查应无损伤及变形，油漆完整无损。
电气装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
设备运输：由起重工作业，电工配合。
根据设备重量、距离长短可采用人力推车运输或卷扬机滚杠运输。
交直流柜安装：应按施工图样的布置，按顺序将柜放在基座上，单独柜体只找柜面和侧面的垂直度。
成列柜体各台就位后，先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，柜不标准以柜面为准。
柜体就位，找正、找平后，除柜体与基座固定，柜体与柜体、柜体与侧档板均用镀锌螺钉连接。
柜体接地，每台柜体单独与基座连接。
柜子二次小线连结按原理图逐台检查柜体上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。
控制线校线后，将每根芯线煨成圆圈，用镀锌螺钉、眼圈、弹簧垫连接在每个端子板上。
柜子得过流继电器调整，时间继电器、信号继电器调整以及机械连锁调整。
二次控制小线调整及模拟试验。
按图样要求，分别模拟试验控制、连锁、操作、继电保护和信号动作，正确无误，灵敏可靠。
设备连线时断开所有设备空开。
先把直流配电柜后段部分设备用设计标准电缆线相连，再连接汇流箱段之间的连线。
电缆线的连接端子用同线径相同型号的铜鼻子压紧后与设备连接。
同时检查设备的其他连接点螺栓是否有松动。
所有设备要做好安全接地。
垂直敷设的电缆应在桥架上固定。
每隔2米处设一固定点。
水平敷设时应根据线缆的类型分束绑扎，间距不大于1.5米，绑扣间距要均匀，松紧要适度。
进入机柜的线缆应分别进入机架内的分线槽，线缆编号齐全与图纸一致，标识字迹清晰，不易褪色，配线要避免交叉，线缆电阻符合要求。
线缆的弯曲半径符合规范要求。
弯曲度不应小于电缆外径的10倍。
，线槽的截面利用率不超过40%。
冬季电缆的敷设，温度应符合现行国家标准《电气装置安装工程电气设备交接实验标准》（GB50168）的规定。
弱电电缆敷设前进行绝缘摇测，对绞电缆用250V兆欧表摇测线间绝缘电阻，其阻值不低于200兆欧。
送电运行验收。
送电前的准备工作由建设单位备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等。
彻底清扫全部设备及配电室、控制室的灰尘。
用吸尘器清扫电器、仪表元件，另外，室内除送电需用的设备用具外，其他物品不得堆放。
检查母线上、设备上有无遗留下的工具、金属材料及其他物件。
试运行的组织工作：明确试运行指挥者，操作者和监护人。
安装作业全部完毕，质量检查部门检查全部合格。
试验项目全部合格，并有试验报告单。
送电：由供电部门检查合格后，将电源送进室内，经过验电、校相无误。
由安装单位合进线柜开关，检查柜上电压表三相是否电压正常。
合变压器柜开关，检查变压器是否有电。
合低压柜进线开关，查看电压表三相是否电压正常。
在低压联络柜内，在开关的上下侧（开关未合状态）进行同相校核。
验收：送电空载运行24h，无异常现象、办验收手续；交建设单位使用。
同时提交变更洽商记录、产品合格证、说明书、试验报告单等技术资料。
总之，应根据施工现场需要加强技术协调，组织进行施工技术会审，从而有效地解决进度、配合等问题。
1.6逆变器的安装及连线安装前请确保满足以下条件；备处于停机状态；本装置必须由专业人员进行安装。
正确的接地方法将提高机器抵抗各种电磁干扰的能力。
逆变器分为柜式逆变器和壁挂式逆变器。
1.6.1柜式逆变器的安装设备开箱检查，要由供货单位、施工单位、建设单位、监理单位共同进行，并做好记录。
确保机箱内部干净，整洁，无螺钉、螺母、垫片，工具杂物遗落在机箱内部或其它危及设备正常运行的地方，按照设备清单、施工图样及设备技术资料，核对设备主体及附件、备件齐全；产品合格证件、技术资料、说明书齐全。
柜主体外观检查应无损伤及变形，油漆完整无损。
电气装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
应按施工图样的布置，按顺序将柜放在基座上，单独柜体只找柜面和侧面的垂直度。
成列柜体各台就位后，先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，柜不标准以柜面为准。
柜体就位，找正、找平后，除柜体与基座固定，柜体与柜体、柜体与侧档板均用镀锌螺钉连接。
柜体接地，每台柜体单独与基座连接，确定接线准确牢固，无短接等不良状况。
操作时必须遵守静电防护规范检查光伏输入正负极性，交流侧三相四线制电网连接, 确保接线正确无误,否则可能导致设备永久损坏。
确认紧急停机按钮打开（右旋转打开），然后闭合直流侧断路器，再闭合交流侧断路器，设备进入自检状态，此时脱网灯亮;待并网运行条件满足后，逆变电源自动切入电网，以最大功率方式向电网输送电能，此时并网灯亮，脱网灯灭。
