光伏电站施工手册目录第一章太阳能光伏发电系统的概述1.1光伏系统的组成部分1.2光伏系统的类型第二章光伏系统接线2.1光伏组件串并联连接方式2.2 针对逆变器连接组件2.3逆变器连接方式2.4 交流端并网连接第三章支架部分3.1 水泥平面屋顶3.2 彩钢瓦屋面3.3 瓦片斜面屋顶3.4 开阔的地面第四章组件安装4.1 组件按照逆变器分组连接4.2 组件安装注意事项4.3 系统可靠接地4.4 电缆排布第五章系统调试5.1检查系统是否按照规定连接5.2用万用表测量确认正负极并接线调试第六章工程交付6.1 向业主方详细讲解系统使用方法6.1 填写业主回执单6.3工程结束第一章太阳能发电系统的概述1.1光伏系统的组成部分光伏系统由以下重要元素组成：光伏组件：是由光伏电池片制造成薄膜板放置在封装层之间逆变器：将光伏组件产生的直流电源逆变成可并网的交流电源，蓄电池：以化学方式存储直流电（DC）的装置光伏支架：为光伏组件提供支撑定位作用以下是光伏系统的示例图1.2光伏系统的类型光伏系统大体可分为两种类型：并网系统：这类系统的优点在于不用电池蓄能，直接与国家电网相连，不用担心停电的情况离网系统：离网系统需要蓄电池来蓄能，这样的成本相对会高些以下是并网系统和离网系统的示例对比照第二章光伏系统接线3.2 光伏系统的串并联连接方式光伏组件根据要求可以并联也可以串联，也可以串并联混合连接。
例如用4个12V的PV组件设计一个24V的离网系统16个34V的PV组件设计一个由两个串联部分组成的并网系统2.2 针对逆变器型号连接组件各种型号的逆变器可配对的组件数量是一定的，可以根据逆变器的支路数量来分配各组组件的连接数量，如图所示2.3 逆变器连接方式在逆变器的直流输入端与交流输出端需分别加装直流断路器和交流断路器。
如若有多组逆变器需同时连接则每组逆变器的直流端需分别与模组相连，交流端可以并联接人电网，电缆线径要相应加粗2.4 交流端并网连接一般家庭并网部分是由供电公司接人并网，安装单位只需将交流端预留在电表箱，并安装断路开关。

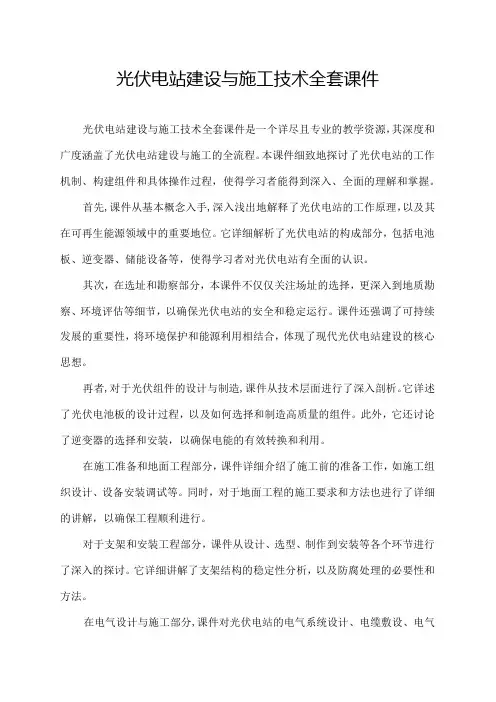

光伏电站建设与施工技术全套课件光伏电站建设与施工技术全套课件是一个详尽且专业的教学资源，其深度和广度涵盖了光伏电站建设与施工的全流程。
本课件细致地探讨了光伏电站的工作机制、构建组件和具体操作过程，使得学习者能得到深入、全面的理解和掌握。
首先,课件从基本概念入手,深入浅出地解释了光伏电站的工作原理，以及其在可再生能源领域中的重要地位。
它详细解析了光伏电站的构成部分，包括电池板、逆变器、储能设备等，使得学习者对光伏电站有全面的认识。
其次，在选址和勘察部分，本课件不仅仅关注场址的选择，更深入到地质勘察、环境评估等细节，以确保光伏电站的安全和稳定运行。
课件还强调了可持续发展的重要性，将环境保护和能源利用相结合，体现了现代光伏电站建设的核心思想。
再者,对于光伏组件的设计与制造,课件从技术层面进行了深入剖析。
它详述了光伏电池板的设计过程，以及如何选择和制造高质量的组件。
此外，它还讨论了逆变器的选择和安装，以确保电能的有效转换和利用。
在施工准备和地面工程部分，课件详细介绍了施工前的准备工作，如施工组织设计、设备安装调试等。
同时，对于地面工程的施工要求和方法也进行了详细的讲解，以确保工程顺利进行。
对于支架和安装工程部分，课件从设计、选型、制作到安装等各个环节进行了深入的探讨。
它详细讲解了支架结构的稳定性分析，以及防腐处理的必要性和方法。
在电气设计与施工部分,课件对光伏电站的电气系统设计、电缆敷设、电气设备安装与调试等进行了全面的讲解。
它强调了电气系统的安全性和稳定性，以确保光伏电站的正常运行。
在监控与控制系统部分，课件深入探讨了监控与控制系统的设计、设备选型、安装与调试等内容。
它着重讲解了如何实现光伏电站的高效监控和管理，提高电站的运行效率。
在验收与试运行部分，课件详述了光伏电站建设完成后，如何进行验收、试运行及性能测试等步骤。
它强调了验收和试运行的重要性，以确保光伏电站的稳定性和安全性。
最后，在运行维护与管理部分，课件介绍了光伏电站的运行维护、安全管理和故障排除等方面的知识。

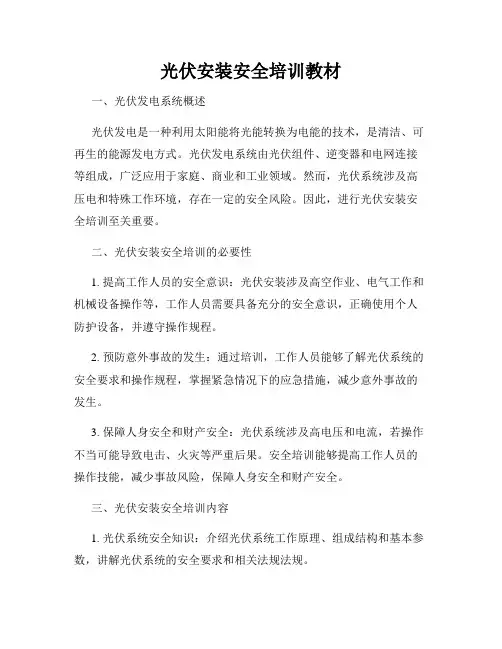

光伏安装安全培训教材一、光伏发电系统概述光伏发电是一种利用太阳能将光能转换为电能的技术，是清洁、可再生的能源发电方式。
光伏发电系统由光伏组件、逆变器和电网连接等组成，广泛应用于家庭、商业和工业领域。
然而，光伏系统涉及高压电和特殊工作环境，存在一定的安全风险。
因此，进行光伏安装安全培训至关重要。
二、光伏安装安全培训的必要性1. 提高工作人员的安全意识：光伏安装涉及高空作业、电气工作和机械设备操作等，工作人员需要具备充分的安全意识，正确使用个人防护设备，并遵守操作规程。
2. 预防意外事故的发生：通过培训，工作人员能够了解光伏系统的安全要求和操作规程，掌握紧急情况下的应急措施，减少意外事故的发生。
3. 保障人身安全和财产安全：光伏系统涉及高电压和电流，若操作不当可能导致电击、火灾等严重后果。
安全培训能够提高工作人员的操作技能，减少事故风险，保障人身安全和财产安全。
三、光伏安装安全培训内容1. 光伏系统安全知识：介绍光伏系统工作原理、组成结构和基本参数，讲解光伏系统的安全要求和相关法规法规。
2. 高空作业安全：强调光伏组件的安装位置和安全固定方法，指导工作人员正确使用防护设备，防止高空坠落事故的发生。
3. 电气安全：讲解光伏系统的电气原理和电路连接方式，教授安全施工和维护的操作流程，重点强调电气设备的检修、绝缘检测和防护措施。
4. 火灾和电击事故的应急处理：培训工作人员如何正确应对火灾和电击事故，包括定点报警、使用灭火器材、紧急救护等应急措施。
5. 安全操作规程：制定并培训光伏系统的安全操作规程，包括设备操作流程、事故报警流程、设备维护保养等，确保操作规范化和安全可控。
四、光伏安装安全培训的方法1. 理论培训：通过课堂讲解、PPT演示等形式，向工作人员传授光伏系统安全知识和安全操作规程。
2. 案例分析：通过实际案例分析，让工作人员了解光伏安装中可能发生的事故类型和原因，以及如何避免类似事故的发生。
3. 模拟演练：组织应急演练，让工作人员在实际操作中学习应急处理技能，提高应对紧急情况的反应能力。
光伏电站建设与施工技术全套课件一、光伏技术原理本节主要介绍光伏发电的基本原理，包括光电效应、光伏效应等。
通过本节的学习，学员可以了解光伏发电的基本原理和技术基础，为后续的学习打下基础。
二、电站选址与设计本节主要讲解光伏电站的选址原则和设计要点，包括地理位置、气候条件、地形地貌等因素的考虑，以及光伏阵列的排列方式和容量设计等。
通过本节的学习，学员可以了解光伏电站的设计思路和选址原则，为后续的施工建设提供依据。
三、基础施工与支架安装本节主要介绍光伏电站的基础施工和支架安装技术，包括基础的类型和施工方法、支架的结构和安装方式等。
通过本节的学习，学员可以了解光伏电站的基础施工和支架安装技术，为后续的施工建设提供技术支持。
四、太阳能电池板安装本节主要讲解太阳能电池板的安装技术，包括安装前的准备工作、安装方式和安装步骤等。
通过本节的学习，学员可以了解太阳能电池板的安装技术，为后续的施工建设提供技术支持。
五、电气系统布线与设备安装本节主要介绍光伏电站的电气系统布线和设备安装技术，包括电缆的类型和选择、电气设备的安装和调试等。
通过本节的学习，学员可以了解光伏电站的电气系统布线和设备安装技术，为后续的施工建设提供技术支持。
六、逆变器与监控系统配置本节主要讲解逆变器和监控系统的配置，包括逆变器的类型和工作原理、监控系统的组成和功能等。
通过本节的学习，学员可以了解逆变器和监控系统的配置，为后续的施工建设提供技术支持。
七、防雷接地与安全措施本节主要介绍光伏电站的防雷接地和安全措施，包括防雷系统的组成和原理、接地装置的设置和安装等。
通过本节的学习，学员可以了解光伏电站的防雷接地和安全措施，为后续的施工建设提供技术支持。
八、并网与调试运行本节主要讲解光伏电站的并网调试和运行维护，包括并网调试的内容和方法、运行维护的要点和注意事项等。
通过本节的学习，学员可以了解光伏电站的并网调试和运行维护，为后续的施工建设提供技术支持。
九、维护与保养说明本节主要介绍光伏电站的维护和保养说明，包括常规检查和维护项目、常见故障及排除方法等。

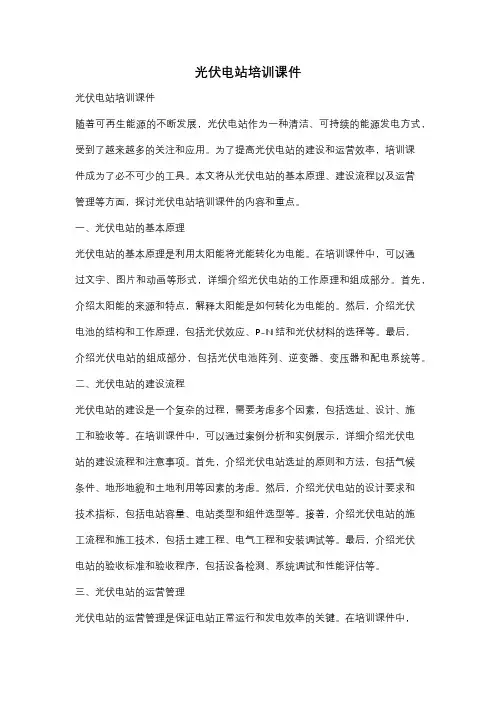

光伏电站培训课件光伏电站培训课件随着可再生能源的不断发展，光伏电站作为一种清洁、可持续的能源发电方式，受到了越来越多的关注和应用。
为了提高光伏电站的建设和运营效率，培训课件成为了必不可少的工具。
本文将从光伏电站的基本原理、建设流程以及运营管理等方面，探讨光伏电站培训课件的内容和重点。
一、光伏电站的基本原理光伏电站的基本原理是利用太阳能将光能转化为电能。
在培训课件中，可以通过文字、图片和动画等形式，详细介绍光伏电站的工作原理和组成部分。
首先，介绍太阳能的来源和特点，解释太阳能是如何转化为电能的。
然后，介绍光伏电池的结构和工作原理，包括光伏效应、P-N结和光伏材料的选择等。
最后，介绍光伏电站的组成部分，包括光伏电池阵列、逆变器、变压器和配电系统等。
二、光伏电站的建设流程光伏电站的建设是一个复杂的过程，需要考虑多个因素，包括选址、设计、施工和验收等。
在培训课件中，可以通过案例分析和实例展示，详细介绍光伏电站的建设流程和注意事项。
首先，介绍光伏电站选址的原则和方法，包括气候条件、地形地貌和土地利用等因素的考虑。
然后，介绍光伏电站的设计要求和技术指标，包括电站容量、电站类型和组件选型等。
接着，介绍光伏电站的施工流程和施工技术，包括土建工程、电气工程和安装调试等。
最后，介绍光伏电站的验收标准和验收程序，包括设备检测、系统调试和性能评估等。
三、光伏电站的运营管理光伏电站的运营管理是保证电站正常运行和发电效率的关键。
在培训课件中，可以通过案例分析和实践操作，详细介绍光伏电站的运营管理要点和技巧。
首先，介绍光伏电站的运行监测和故障诊断，包括设备监控、数据分析和故障排除等。
然后，介绍光伏电站的维护保养和设备管理，包括清洁维护、设备检修和备件管理等。
接着，介绍光伏电站的运营优化和性能提升，包括电站运行数据分析、设备性能评估和系统改进等。
最后，介绍光伏电站的安全管理和环境保护，包括安全生产、应急预案和环境监测等。
四、光伏电站的发展趋势光伏电站作为一种清洁、可持续的能源发电方式，具有广阔的发展前景。
分布式光伏发电安装及使用培训资料资料一、背景介绍近年来，随着环境保护意识的增强和能源危机的日益严重，分布式光伏发电作为一种清洁、可再生的能源利用方式，受到了广泛关注和推广。
为了提高公众对分布式光伏发电的认知和使用能力，特开设此次培训。
二、培训目标1.了解分布式光伏发电的原理和工作方式；2.掌握分布式光伏发电的安装及运维技术；3.了解分布式光伏发电的使用方法和注意事项。
三、培训内容1.分布式光伏发电的原理和工作方式（200字）-光伏发电原理简介-分布式光伏发电系统的组成与作用-分布式光伏发电系统的工作流程2.分布式光伏发电的安装技术（400字）-分布式光伏发电系统的选址要求-光伏电池组件的选型和安装-逆变器的选型和安装-配电与网关装置的设置和安装3.分布式光伏发电的运维技术（300字）-光伏发电系统的监控与管理-定期检查光伏电池组件和逆变器的工作情况-清洗光伏电池表面，维护铅酸蓄电池-天气变化时的预警和应对措施4.分布式光伏发电的使用方法和注意事项（300字）-分布式光伏发电系统的接入电力网-光伏发电系统的电能计量和售电结算-安全使用光伏发电系统的注意事项-分布式光伏发电的应用领域与前景四、培训方法1.理论讲解：通过PPT演示和讲座的形式进行分布式光伏发电的原理、安装、运维和使用方法的介绍。
2.实践操作：组织学员进行光伏发电系统的组装、调试和实际操作，以提高学员的实操能力。
3.案例分析：通过实际案例的讲解和分析，让学员了解分布式光伏发电系统在不同场景中的应用。
五、培训效果评估1.理论测试：对学员进行理论知识考核，测试其对分布式光伏发电原理和相关技术的掌握程度。
2.实际操作考核：组织学员对实际组装和调试光伏发电系统，测试其实操能力。
3.反馈问卷：学员填写培训反馈问卷，收集他们对培训内容和效果的评价和建议。
总结：通过此次培训，学员将能够全面了解分布式光伏发电的原理、安装、运维和使用方法，提高其对分布式光伏发电的认知和应用能力。

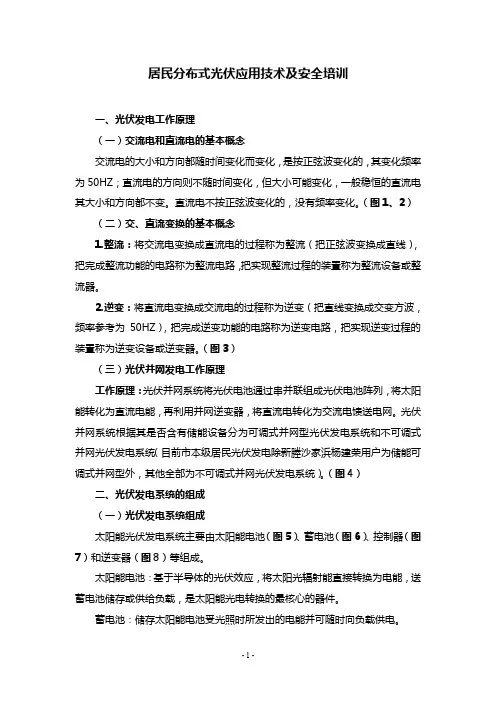

居民分布式光伏应用技术及安全培训一、光伏发电工作原理（一）交流电和直流电的基本概念交流电的大小和方向都随时间变化而变化，是按正弦波变化的，其变化频率为50HZ；直流电的方向则不随时间变化，但大小可能变化，一般稳恒的直流电其大小和方向都不变。
直流电不按正弦波变化的，没有频率变化。
（图1、2）（二）交、直流变换的基本概念1.整流：将交流电变换成直流电的过程称为整流（把正弦波变换成直线），把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。
2.逆变：将直流电变换成交流电的过程称为逆变（把直线变换成交变方波，频率参考为50HZ），把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。
（图3）（三）光伏并网发电工作原理工作原理：光伏并网系统将光伏电池通过串并联组成光伏电池阵列，将太阳能转化为直流电能，再利用并网逆变器，将直流电转化为交流电馈送电网。
光伏并网系统根据其是否含有储能设备分为可调式并网型光伏发电系统和不可调式并网光伏发电系统（目前市本级居民光伏发电除新塍沙家浜杨建荣用户为储能可调式并网型外，其他全部为不可调式并网光伏发电系统）。
（图4）二、光伏发电系统的组成（一）光伏发电系统组成太阳能光伏发电系统主要由太阳能电池（图5）、蓄电池（图6）、控制器（图7）和逆变器（图8）等组成。
太阳能电池：基于半导体的光伏效应，将太阳光辐射能直接转换为电能，送蓄电池储存或供给负载，是太阳能光电转换的最核心的器件。
蓄电池：储存太阳能电池受光照时所发出的电能并可随时向负载供电。
控制器：控制整个光伏发电系统的工作状态, 并对蓄电池起到过充电保护、过放电保护的作用。
逆变器：把太阳能电池输出的直流电变换成与电网相同电压和频率的交流电, 同时还起到调节电力的作用。
无论是住宅并网光伏系统还是集中式并网光伏系统, 其核心技术是并网逆变器及其控制。
目前市本级居民分布式光伏发电系统大部分不具备储能设备，没有配置蓄电池，而是直接发电供负载使用或上网。

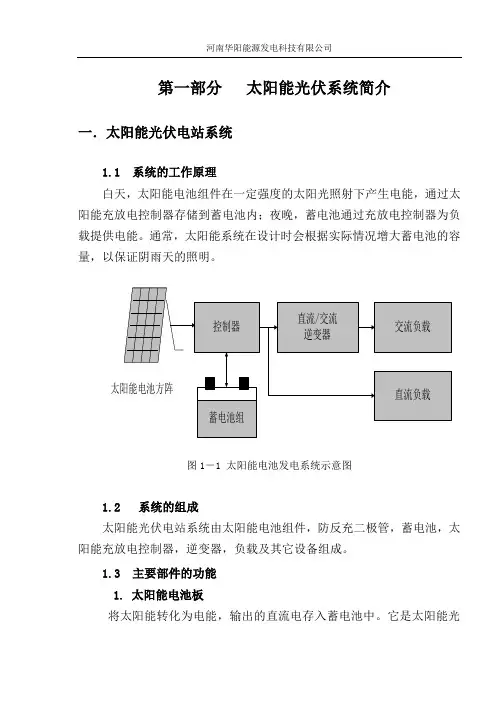

第一部分太阳能光伏系统简介一．太阳能光伏电站系统1.1 系统的工作原理白天，太阳能电池组件在一定强度的太阳光照射下产生电能，通过太阳能充放电控制器存储到蓄电池内；夜晚，蓄电池通过充放电控制器为负载提供电能。
通常，太阳能系统在设计时会根据实际情况增大蓄电池的容量，以保证阴雨天的照明。
图1－1 太阳能电池发电系统示意图1.2 系统的组成太阳能光伏电站系统由太阳能电池组件，防反充二极管，蓄电池，太阳能充放电控制器，逆变器，负载及其它设备组成。
1.3 主要部件的功能1. 太阳能电池板将太阳能转化为电能，输出的直流电存入蓄电池中。
它是太阳能光伏系统的重要组成部分之一。
目前市场上广泛应用的有三种形式的太阳能电池板：单晶硅，多晶硅，非晶硅。
三种太阳能电池组件的综合比较：（1）．在电性能方面，转换效率最高的是单晶硅太阳能电池组件，多晶硅太阳能电池组件稍低于单晶硅太阳能电池组件，而相比晶体硅太阳能电池组件而言，非晶硅太阳能电池组件的转换效率比较低；单晶硅和多晶硅太阳能电池组件的稳定性好，而非晶硅太阳能电池稳定性较差；晶体硅太阳能电池组件适合用于强光条件下，而非晶硅太阳能电池的弱光性相对较好；晶体硅太阳能电池的一致性好，而非晶硅太阳能电池一致性较差。
(2)．在价格方面，硅太阳能电池的主要材料是硅，占组件制造成本的三分之二左右，目前硅材料还相当昂贵而非晶硅比晶体硅太阳能电池组件用的硅材料少的多，从而非晶硅太阳能电池组件比晶体硅太阳能电池组件便宜。
(3)．机械强度方面，由于制造工艺及材料的不同，尤其是受工艺条件限制，非晶硅太阳能电池组件只能选用非钢化玻璃，这就使得非晶硅太阳能电池组件的机械强度于晶体硅太阳能电池组件相比低得多，抗震性及抗冲击性能力都比较差。
2. 防反充二极管又称阻塞二极管。
其作用是避免由于太阳能电池方阵在阴雨天和夜晚不发电时或出现短路故障时，蓄电池组通过太阳能电池方阵放电。
它串联在太阳能电池方阵中，起单向导通作用。
