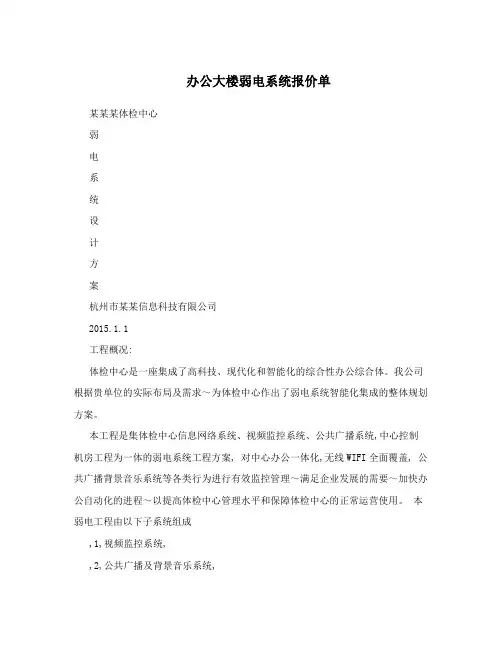

办公大楼弱电系统报价单Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#某某某体检中心弱电系统设计方案杭州市某某信息科技有限公司工程概况：体检中心是一座集成了高科技、现代化和智能化的综合性办公综合体。
我公司根据贵单位的实际布局及需求，为体检中心作出了弱电系统智能化集成的整体规划方案。
本工程是集体检中心信息网络系统、视频监控系统、公共广播系统,中心控制机房工程为一体的弱电系统工程方案, 对中心办公一体化,无线WIFI全面覆盖, 公共广播背景音乐系统等各类行为进行有效监控管理，满足企业发展的需要，加快办公自动化的进程，以提高体检中心管理水平和保障体检中心的正常运营使用。
本弱电工程由以下子系统组成（1）视频监控系统；（2）公共广播及背景音乐系统；(3）无线ＷＩＦＩ有线网络信息系统；（4）中心机房控制系统。
第一章：视频监控系统（监控系统）在安全系统中的应用已经有很多年的历史了。
它是一种可靠、经济的威慑手段。
监控系统作为一种低投入、高效率的手段，因其能够以更低的财务预算提供更完善的安全保障，已经赢得了主导地位。
闭路监控系统由三个基本部分构成：1.捕捉可视图像的前端设备；2.传输图像的线路;3.将视频信号转换为可视图像的设备。
４.硬盘录象机（含显示器）：中心控制、显示和处理设备。
通过解码器控制镜头，显示画面并存储图象信息。
监控系统的功能主要体现在两个方面：1.现场监控，2.事后录像查证。
缺少任何一个方面，整个系统就不算是完善的系统。
需保安监控的设施主要如下：大楼入口、接待台、楼层主要通道、电梯等。
传输上提供各种协议的接口，实现网络共享管理，可远程控制并能实施权限分配。
经济性监控产品的选用，我们首先考虑效果和用户的实际要求，选用性能价格比最优，品质有保障的良好产品。
实用性以用户的应用要求和实际使用现场环境，选择功能相宜的产品，使产品的性能得到最大的应用和发挥，达到系统建造的目的，避免选用器材不当造成的浪费。
一体化摄像机型号：ＤＳ－2ＣＤ彩色高清网络半球品牌：海康性能：最高分辨率可达2M(1920×1080) @ 25fps,可输出实时图像采用先进的视频压缩技术,压缩比高,且处理非常灵活,超低码率逐行扫描CMOS,捕捉运动图像无锯齿采用EXIR点阵式红外灯技术,照射距离可达20-30米ICR红外滤片式自动切换,实现真正的日夜监控支持3D数字降噪,数字宽动态支持双码流,支持手机监控符合IP66级防尘防水设计,可靠性高支持走廊模式,背光补偿,自动电子快门功能,适应不同监控环境支持区域入侵侦测,越界侦测智能报警功能齐全:心跳,镜像,水印等支持EZVIZ平台接入硬盘录像机型号：DS-7824品牌：海康性能： 24路视频输入，支持通过萤石云或hiDDNS域名解析进行外网访问：CIF实时编码；采用HIKVISION云台控制协议时候，可通过鼠标选定画面任意区域并进行中心缩放；支持多画面分割下不同通道并行预览与回放；支持8/16路同步回放；支持标签定义、查询、回放录像文件；支持回放时对录像场景的自定义区域进行智能搜索；支持按事件查询、回放、备份录像文件；支持录像文件倒放功能；支持硬盘配额管理，不同通道可分配不同的录像保存容量；支持硬盘盘组管理，不同通道可设定不同的录像保存周期；支持重要录像文件保护功能；支持2个SATA接口；支持IPv6协议；支持海康威视DDNS域名解析服务，一键配置上网；支持网络检测（网络流量监控、网络抓包、网络通畅）功能；支持SNMP（简单网络管理）、支持UPnPTM（即插即用）、支持NTP（网络校时）、SADP（自动搜索IP地址）、DHCP（动态主机配置协议）、PPPoE（拨号上网）等协议。
第二章：广播及背景音乐系统根据客户要求使用功能和技术要求，我们配制了新科公司的公共广播系统。
在声学补偿方面，我们应每区的要求，配制超大功率功放，由于设备优化精简，使维护大大方便和简单。
在音箱配制方面，我们根据功能配置新科6Ｗ吸顶天花音箱、固定在天花板上，广播及放背景音乐都可有较好的音质效果。
二﹑该系统提供了各类音源的接入口（如：Ｕ盘，电脑，收音机等），两路优先输入可用于紧急广播，编辑以及节目定时播放等功能。
系统的设计重点突出了其易用性，各项功能键设置齐全，用户可轻易操作本系统。
系统处于自动控制状态情况下，如需进行现场或插播时，操作麦克风或其它音源就可顺利完成。
系统在紧急情况下可用于紧急广播及发布通知，在有需要时可放背景音乐，来营造高雅、轻松的气氛。
系统主要设备选用先科专业广播系统器材。
先科公共广播专业的设计不但音质完美且功能完善。
音频信号在线路是以70V/100V的电压来传输，故衰减小，传输距离远。
广播的控制由前台指定人员完成呼叫、发布通知及放音乐。
设计由1台2６0Ｗ后级广播功放完成，有较大的剩于空间可扩容。
设备总共功率为230瓦，线路损耗系数为,分区的原则是各层为独立的区间，共5分区。
可以对各个分区进行选择性的广播和播放背景音乐。
随着信息时代的到来，要想提高工作效率和服务质量，必须不断增强信息化的进度。
通过内部计算机局域网实现内部资源共享和办公自动化，并通过接入INTERNET提供上互联网的功能，不断提高工作效率、服务档次。
同时无线ＷＩＦＩ组网工程对来访宾客上网起到重要作用二、计算机网络系统的需求计算机局域网，主干为百兆网，每一个员工能够通过计算机局域网络系统实现：1、在权限范围内的资源共亨；2、电子商务服务；3、办公自动化；4、上Internet国际互联网等等功能。
三、无线WIFI和有线网络的组建1现在最常见的网络类型有以太网、无线ＷＩＦＩ组网交换以太网：以太网技术的一个优点就是交换技术的使用。
共享式集线器和以太网交换机的主要区别在于，以太网交换机的每个端口都自成一个逻辑网段。
连接到以太网交换机某一端口的设备都拥有整个100Mbps带宽，且不会与其它设备发生碰撞。
连接到以太网交换机的设备无需特殊硬件，用在共享式集线器的网络接口同样可用于以太网交换机。
以太网交换机的一个常见应用是将大型网络划分为不同网段。
以太网交换机的每个端口可以只接一台计算机，也可连接共享式集线器等其它设备。
如果网络大得需要多个以太网集线器，可将每个集线器连接到一个交换端口，这样每个集线器就代表一个独立的以太网段。
不过如果只是简单级连，组合起来的网络只是一个逻辑以太网段。
本计算机网络系统是呈星形分布的交换以太网，主干为百兆光纤以太网、桌面为10/100M自适应交换。
2、网络设备的选择为了让网络运行的高效稳定，必须要用高性能的交换机设备构建稳定、快速的硬件平台。
因此，我们为单位推荐的交换机是艾泰品牌的路由器，交换机，无线ＡＰ节点，无线ＡＰ控制器，Ｈ３Ｃ防火墙3、有效的网络系统我公司为贵单位设计的计算机网络以超五类双绞线作为主干连接的百兆以太网，它的特点及主要技术是目前以太网的主流。
网络采用星形拓扑结构，选择100BASE_TX作为网络主要连接是基于双绞线网络的如下优势：1．网络安装方便，每个站点需两对相对独立的双绞线用作传输和接收2．网络增减不受线段的长度和结点之间的距离限制。
3．留有网络扩展接口4．网络重组方便，不会影响整体网络性能5．艾泰的网络产品可支持TCP/IP、OSI、DECnet以及NOVELL的IPX和等通信标准协议。
4、无线网络设计计算机无线ＷＩＦＩ网络系统的方案设计经过对贵单位计算机网络系统的需求进行初步分析，我们为贵单位的计算机无线WIFI网络系统提供以下建议。
企业有线无线一体化组网方案为WA2110最典型的应用。
WA2110与艾泰公司的系列无线控制器配合组网，无线控制器作为无线数据控制转发中心，放在企业的中心机房，无线接入点则部署于企业的各种室内、室外场所(室外组网需要与室外机箱配合使用)。
WA2110和无线控制器之间既可以在同一个网段，也可以不在同一个网段，它们之间通过CAPWAP协议自动建立隧道（该隧道基于UDP，可以穿越三层网络），结合有线交换机的接入功能，这样就非常容易部署企业级有线无线一体化接入方案。
WA2110是一款吸顶式胖瘦一体AP，其是艾泰科技专为酒店、会场、会所等办公楼宇而设计的Wi-Fi接入点，其内置2根定向天线，支持标准，采用2X2MIMO技术，无线传输速率可达300Mbps，并提供2个百兆自适应RJ-45口，且均支持POE受电。
WA2110AP支持FAT AP/FIT AP系统模式，FAT AP模式下支持AP、WDS工作模式，可独立进行组网；FIT AP模式下与艾泰WX系列无线控制器AC配套使用，可实现无线集中管控。
1、吸顶式设计，美观又实用WA2110吸顶式AP，采用白色机壳，外观简约时尚，可安装在大堂、会议室、走廊的天花板或墙壁上，在节约室内空间的同时提供最佳无线覆盖和视觉效果。
其网线接口及其接口LED指示灯巧妙的隐藏于卡扣处，隐藏式接口设计使得布局简单，同时不影响外观效果。
300Mbps无线传输速率WA2110基于无线局域网标准，采用 MIMO、OFDM等技术，工作在频段上，最高可提供300Mbps的无线数据传输速率，可带来更高的无线客户端接入量，并且向下兼容g设备。
2、灵活供电方式WA2110即支持外置电源适配器供电又支持Passive POE供电（12V-24V输入），其标配1个POE供电模块，一根网线接入，即可在传输数据的同时传输电力。
3、集中式管理，便于无线网络管理与维护WA2110可配合艾泰科技WX系列无线控制器使用，通过无线控制器（AC）可实现对局域网内的AP进行统一的配置与管理，如设置AP负载均衡、AP功率自动调节、SSID设置、加密方式设置、软件升级、系统重启等。
4、支持多SSID，实现无线网络安全规划支持多SSID配置，能实现一台无线设备布置多个无线接入点，不同用户接入不同网络，保障酒店内部数据信息安全。
5、多工作模式，实现不同应用需求WA2100Nset工作在FAT AP系统模式时，支持多种工作模式，如AP Mode、Repeater Mode、Bridge Mode等，桥接模式下可实现多台设备之间的桥接，轻松扩展无线网络的覆盖范围，满足远距离无线覆盖需求。

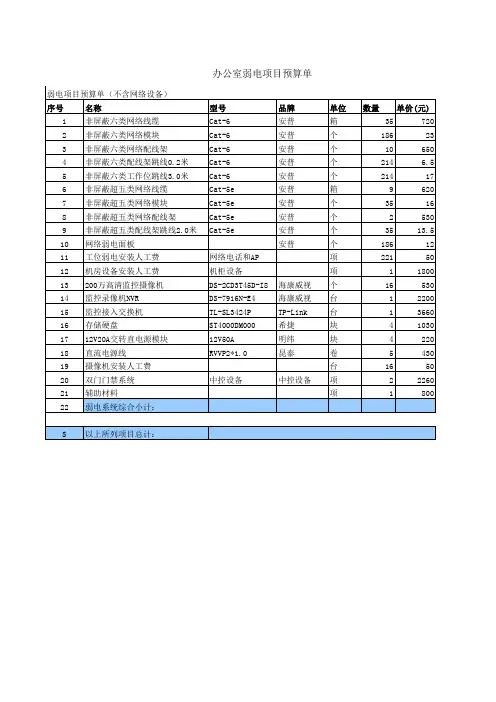

体检中心弱电系统用料清单(艾泰)体检中心弱电系统用料清单(H3C)。
