（完整版）⽔⼯识图⽔利⼯程识图【学习⽬的】通过对本章知识的学习，培养学⽣识读⽔利⼯程专业图的能⼒。

了解⽔利⼯程图的分类；掌握⽔利⼯程图的表达⽅法和尺⼨注法；掌握⽔利⼯程图常见曲⾯的表达及应⽤；掌握⽔利⼯程图的绘制⽅法和步骤；掌握⽔利⼯程图的识读⽅法和步骤。

【学习要点】⽔利⼯程图的表达⽅法和尺⼨注法；⽔利⼯程图常见曲⾯的表达；⽔利⼯程图绘制的⽅法和步骤；识读⽔利⼯程图的⽅法和步骤。

为了发挥防洪、灌溉、发电和通航等综合效益，需要在河流上修建⼀系列建筑物来有效控制⽔流和泥沙。

这些与⽔有密切关系的建筑物称为⽔⼯建筑物。

⼀项⽔利⼯程，常从综合利⽤⽔资源出发，同时修建若⼲个不同类型、不同功能的⽔⼯建筑物，这⼀多种⽔⼯建筑物组成的综合体称为⽔利枢纽。

⽔⼯建筑物按功能通常分为以下⼏类。

(1)挡⽔建筑物——⽤以拦截河流，抬⾼上游⽔位，形成⽔库和落差。

(2)发电建筑物——利⽤上、下游⽔位差及流量进⾏发电的建筑物。

(3)泄⽔建筑物——⽤以宣泄洪⽔，以保挡⽔建筑物和其它建筑物的安全。

(4)输⽔建筑物——为灌溉、发电、城市给⽔或⼯业给⽔等需要，将⽔从⽔源或某处送⾄另⼀处的建筑物。

(5)通航建筑物——⽤以克服⽔位差产⽣的通航障碍的建筑物。

在⽔利⽔电⼯程中，表达⽔⼯建筑物设计、施⼯和管理的⼯程图样称为⽔利⼯程图，简称⽔⼯图。

⽔⼯图的内容包括⽔⼯图分类、视图、尺⼨标注、图例符号和技术说明等，它是反映设计思想、指导⼯程施⼯的重要技术资料。

本章将结合⽔⼯建筑物的特点介绍有关⽔⼯图的绘制和识读。

第⼀节⽔⼯图的分类与特点⼀、⽔⼯图的分类⽔利⼯程的兴建⼀般需要经过勘测、规划、设计、施⼯和竣⼯验收等⼏个阶段，每个阶段都要绘制相应的图样。

勘测、调查⼯作是为可⾏性研究、设计和施⼯收集资料，提供依据，此阶段要画出地形图和⼯程地质图等。

可⾏性研究和初步设计的主要任务是确定⼯程的位置、规模、枢纽的布置及各建筑物的形式和主要尺⼨，提出⼯程概算，报上级审批，此阶段要画出⼯程位置图(包括流域规划图、灌区规划图等)、枢纽布置图。

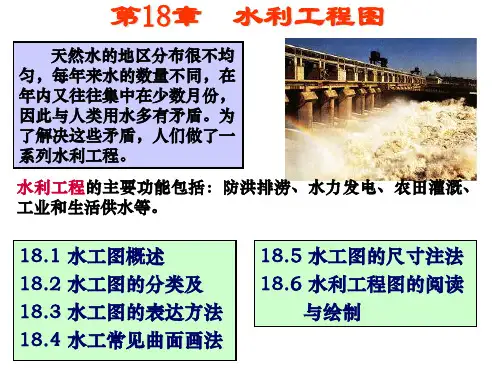

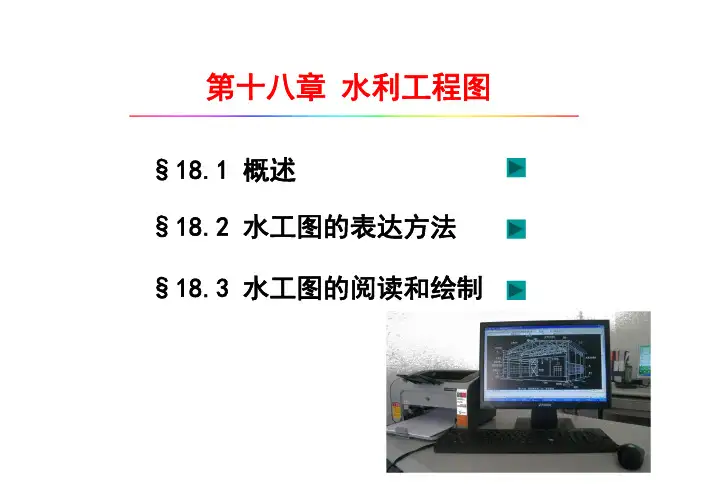

第十八章水利工程图§18.1 概述§18.2 水工图的表达方法§18.3 水工图的阅读和绘制水工建筑物（重力坝）水工建筑物（双曲拱坝）水工建筑物（无坝引水枢纽）水工建筑物( 水闸）水工建筑物( 水闸）水工建筑物( 水闸）水工建筑物( 水闸）水工建筑物( 渡槽）§18.1 概述◆水利工程图定义--表达水利工程建筑物及其设计施工过程的投影视图称为水利工程图，简称为水工图。

--是反映设计思想、指导施工的重要技术资料。

◆水工图的分类及特点--水利工程的建造通常包括规划、勘测、设计、施工和验收等几个阶段，每个阶段都要绘制相应的图样。

图样的基本类型有：规划示意图、枢纽布置图、建筑结构图和施工图。

§18.1.2 枢纽布置图--在水利工程中，由若干个水工建筑物有机组合互相协同工作的综合体称水利枢纽。

--枢纽布置图内容：(1)水利枢纽所在地区的地形、地物、河流、水流方向（用箭头表示），所用比例，地理方位（画指北针）、水准标高和主要建筑物的控制点（基准点）的测量坐标。

(2)各建筑物的平面形状及其相互位置。

(3)各建筑物与地形面相交的情况。

(4)各建筑物的主要高程及其它主要尺寸。

§18.1.3 建筑结构图--结构图是以某一对象的工程，根据受力安全需要而选用的材料结构布置图，如结构分部和细部构造图、钢筋混凝土图。

--建筑结构图的内容包括：(1) 建筑物整体的形状、大小、构造以及所选用的材料。

(2) 建筑物基础的地质情况及建筑物与地基的连接方法。

(3) 建筑物与相邻建筑物的连接情况。

(4) 建筑物工作条件，如上、下游各种设计水位、水面曲线等。

(5) 建筑物细部构造的形状、大小、结构、材料。

(6) 建筑上附属设备的位置。

§18.1.4 施工图--按照设计要求，用来指导工程施工的视图统称施工图。

--施工图的内容包括：(1)施工场地布置图。

(2)基础开挖图。

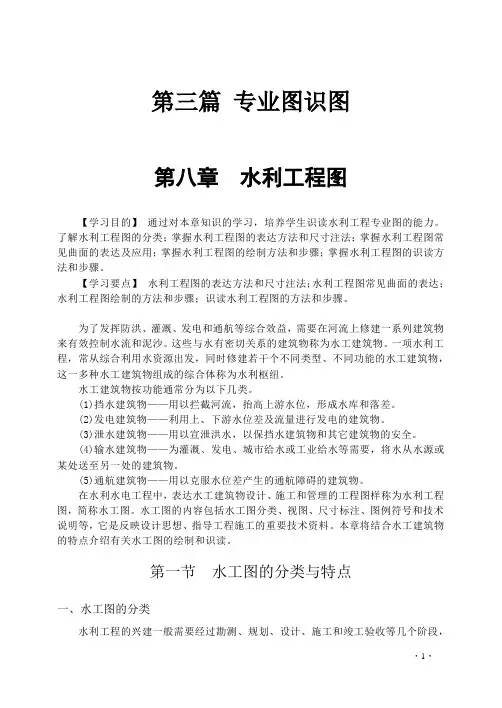

第三篇专业图识图第八章水利工程图【学习目的】通过对本章知识的学习，培养学生识读水利工程专业图的能力。

了解水利工程图的分类；掌握水利工程图的表达方法和尺寸注法；掌握水利工程图常见曲面的表达及应用；掌握水利工程图的绘制方法和步骤；掌握水利工程图的识读方法和步骤。

【学习要点】水利工程图的表达方法和尺寸注法；水利工程图常见曲面的表达；水利工程图绘制的方法和步骤；识读水利工程图的方法和步骤。

为了发挥防洪、灌溉、发电和通航等综合效益，需要在河流上修建一系列建筑物来有效控制水流和泥沙。

这些与水有密切关系的建筑物称为水工建筑物。

一项水利工程，常从综合利用水资源出发，同时修建若干个不同类型、不同功能的水工建筑物，这一多种水工建筑物组成的综合体称为水利枢纽。

水工建筑物按功能通常分为以下几类。

(1)挡水建筑物——用以拦截河流，抬高上游水位，形成水库和落差。

(2)发电建筑物——利用上、下游水位差及流量进行发电的建筑物。

(3)泄水建筑物——用以宣泄洪水，以保挡水建筑物和其它建筑物的安全。

(4)输水建筑物——为灌溉、发电、城市给水或工业给水等需要，将水从水源或某处送至另一处的建筑物。

(5)通航建筑物——用以克服水位差产生的通航障碍的建筑物。

在水利水电工程中，表达水工建筑物设计、施工和管理的工程图样称为水利工程图，简称水工图。

水工图的内容包括水工图分类、视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导工程施工的重要技术资料。

本章将结合水工建筑物的特点介绍有关水工图的绘制和识读。

第一节水工图的分类与特点一、水工图的分类水利工程的兴建一般需要经过勘测、规划、设计、施工和竣工验收等几个阶段，每个阶段都要绘制相应的图样。

勘测、调查工作是为可行性研究、设计和施工收集资料，提供依据，此阶段要画出地形图和工程地质图(由工程测量和工程地质课程介绍)等。

可行性研究和初步设计的主要任务是确定工程的位置、规模、枢纽的布置及各建筑物的形式和主要尺寸，提出工程概算，报上级审批，此阶段要画出工程位置图(包括流域规划图、灌区规划图等)、枢纽布置图。

第十章第十章水利工程图表达水工建筑物及其施工过程的图样称为水利工程图，简称水工图。

水工图的内容包括水工图分类、视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导工程施工的重要技术资料。

第一节水工图的一般分类水利工程的兴建一般需要经过勘测、规划、设计和施工、验收等几个阶段,每个阶段都要绘制出相应的图样，水工图主要有工程位置图（包括流域规划图和灌区规划图)、枢纽布置图、结构图、施工图和竣工图。

一、工程位置图工程位置图主要表示水利枢纽所在的地理位置，与枢纽有关的河流、公路、铁路、重要的建筑物和居民区等。

工程位置图的特点是：表示范围大，图形比例小,一般采用比例为1：5000～1:10000甚至更小,建筑物则一般用示意图表示。

图10-1 工程位置图二、枢纽布置图枢纽布置图主要表示整个水利枢纽在平面和立面的布置情况。

它的主要作用是:作为各建筑物定位、施工放线、土石方施工以及绘制施工总平面图的依据。

枢纽布置图一般包括以下内容：（１）水利枢纽所在地区的地形、河流名称及流向、地理方位（指北针）、测量坐标网和方要建筑物的控制点坐标、绘图比例等。

（２）（２）各建筑物的平面形状、相应位置关系及对外交通.（３）（３）建筑物与地面的交线、填挖方坡边线。

（４）（４）建筑物的主要高程和主要轮廓尺寸。

枢纽布置图的特点:（１）（１）枢纽布置图必须画在地形图上。

（２）（２)为了使图形主次分明，结构上的细部构造和次要轮廓线一般均省略不画，或采用示意图表示这些构造的位置、种类和作用。

（３）（３）图中尺寸一般只标注建筑物的外形轮廓尺寸以及定位尺寸、主要部位的高程、填挖方坡度等。

图10—2 枢纽布置图三、建筑物结构图建筑物结构图是表达建筑物物形状、大小、结构及建筑材料的工程图样。

建筑物结构图一般包括以下内容：（１）（１)建筑物整体和各组成部分的结构、形状、尺寸和材料。

（２）（２）建筑物基础的地质情况及建筑物与地基的连接方式。

（３）(３)建筑物的工作条件,如上下游设计水位、水面曲线等。
