框架断路器储能后滑扣及合闸力过大调试方法

断路器弹簧机构现场安装调试常见故障的处理方法断路器是电力系统中极其关键的电力设备，断路器动作的可靠性与稳定性直接决定着电力系统的安全运行。

而断路器的分、合闸操作是由操动机构驱动的，操动机构又承担着传递电力系统的控制保护信号，执行相应的操作指令的功能，所以操动机构的设计和制造质量以及其运行的可靠也成为断路器可靠与安全运行的重要因素。

操动机构的常见故障主要是速度时间不合格、低电压不合格、合分、合闸不到位、储能超时等调试问题、现场故障，现针对上述问题的产生原因进行分析，并提出解决办法，供相关技术人员参考使用。

1 操动机构速度时间不合格的原因分析和处理方法1.1 分合闸速度不合格常见的弹簧操动机构的合闸储能弹簧和分闸弹簧均采用压缩弹簧，因此要调节机构的分合闸速度主要是调节分合闸弹簧的压缩量,即调节机构的输出功来实现。

要提高分合闸速度必须增大弹簧压缩量，反之，应降低弹簧压缩量。

由于弹簧操动机构合闸时合闸弹簧能量一部分转化为分闸弹簧能量储存起来，一部分转化为机械能输出，因此分闸弹簧力量的大小直接会影响到合闸速度的大小。

以公司使用的产品为例，合闸速度的调整如图1所示，分闸速度的调整如图2所示。

解决方案：1）分闸速度：用专用工具松缓冲器，分闸速度快让缓冲器夹叉逆时针旋转，但注意夹叉松的不能超过3个空扣。

分闸速度慢调节方法与之相反；2）合闸速度：合闸速度快用专用工具逆时针松合闸簧，还可适当紧缓冲器来配合调节。

合闸速度慢：用专用工具顺逆时针紧合闸簧，还可适当松缓冲器来配合调节。

调试机构分合速度时，应先调试分闸速度，分闸速度合格后再调试合闸速度。

1.2 分合闸时间不合格断路器分合闸时间的影响因素主要有三个：1）分合闸脱扣时间。

主要是电磁铁动作时间。

脱扣时间越短，分合闸时间就越短；2）是分合闸速度。

速度越高时间越短，速度越低时间越长；3）是断路器本体超程的大小。

超程越大，合闸时间越短，分闸时间越长。

反之超程越小，合闸时间越长，分闸时间越短。

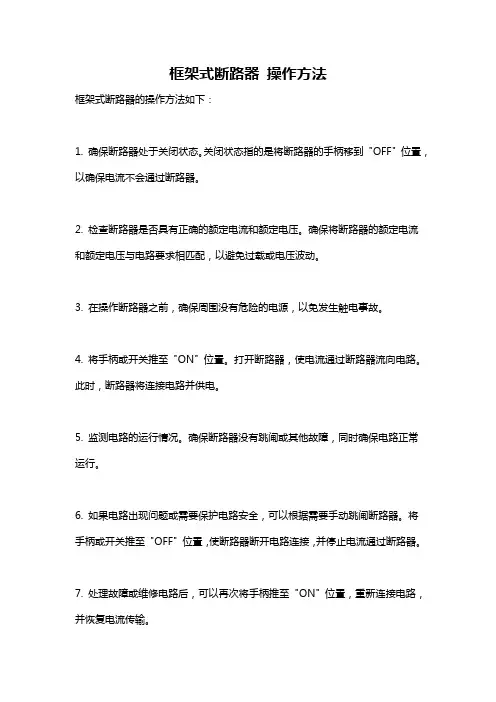

框架式断路器操作方法
框架式断路器的操作方法如下：
1. 确保断路器处于关闭状态。

关闭状态指的是将断路器的手柄移到"OFF" 位置，以确保电流不会通过断路器。

2. 检查断路器是否具有正确的额定电流和额定电压。

确保将断路器的额定电流和额定电压与电路要求相匹配，以避免过载或电压波动。

3. 在操作断路器之前，确保周围没有危险的电源，以免发生触电事故。

4. 将手柄或开关推至"ON" 位置。

打开断路器，使电流通过断路器流向电路。

此时，断路器将连接电路并供电。

5. 监测电路的运行情况。

确保断路器没有跳闸或其他故障，同时确保电路正常运行。

6. 如果电路出现问题或需要保护电路安全，可以根据需要手动跳闸断路器。

将手柄或开关推至"OFF" 位置，使断路器断开电路连接，并停止电流通过断路器。

7. 处理故障或维修电路后，可以再次将手柄推至"ON" 位置，重新连接电路，并恢复电流传输。

8. 定期检查和维护断路器，确保其正常运行。

防止灰尘、腐蚀或其他污染物进入断路器，定期清洁断路器以保持其性能。

请注意，操作框架式断路器时必须严格遵守安全规范和操作指南，否则可能导致电击、火灾或其他危险。

如果不确定操作方法或遇到问题，请寻求专业人士的帮助和指导。

框架式断路器常见故障分析李钢;肖峰【摘要】The frame type circuit breaker fault, the parts damage to aging,lubrication,external environment and artificial misoperation reasons can cause for frame type circuit breaker can not be the normal operation of the use, based on the specific analysis of the frame type circuit breaker failures and causes, and gives practical work commonly used fault processing method,and is of significance in electrical personnel,thus providing protection for the normal operation of the power system. Mainly from the light not bright,not closing, abnormal tripping operation is not smooth,the four aspects of the specific analysis.%框架式断路器本身的线路故障，各零件损坏老化，润滑原因，外界环境以及人为误操作等原因均可造成框架式断路器无法正常运行使用，本文具体分析了框架式断路器常见故障及原因，并给出实际工作中常用的故障处理方法，对电气工作人员具有一定意义，从而为电力系统的正常运行提供了保障。

主要从指示灯不亮，无法合闸，非正常跳闸，操作不畅四个方面进行了具体分析。

【期刊名称】《电子测试》【年(卷),期】2016(000)001【总页数】3页(P121-122,161)【关键词】框架式断路器;故障;处理【作者】李钢;肖峰【作者单位】延吉市水务集团有限公司，吉林延吉，133000;延吉市水务集团有限公司，吉林延吉，133000【正文语种】中文【中图分类】TM561框架式断路器又称万能式断路器，能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。

断路器调试步骤（简洁版）
一、上电前的准备
1、给柜体的连接好接地线，对照图纸，将柜体间的接线连接完成并检查其正确性；
2、对照图纸，检查其他端子排和器件的接线是否接错，是否牢固、是否有线悬空、航空插
头的插针是否被压弯等；
3、连接好柜顶的小母线，把开关都摇到试验位；
4、检查断路器的额定工作电压，上电前把柜内的空开全部打开，准备上电。

二、上电后的操作
1、上电，确定没有问题后，陆续合上每个空开后，断路器自动储能，并有红色的现实；
2、将开关打到就地位置，检查闭锁功能，即QF
3、QF4任意一个合的时候，QF5不能合上；
QF5合的时候，QF3、QF4任意一个也合不上；
3、将开关打到远程位置，对照原理图按照上面的思路，远程操作闭锁功能；
4、试验位置实现闭锁功能后，让开关全部处于打开状态，将断路器摇到工作位（显示器开
关的上下接触点灯亮），重复步骤2和3；
5、在就地的位置，合照图纸检查QF3、QF4、QF5的常开常闭点；
6、在远方的位置，合照图纸检查QF3、QF4、QF5的常开常闭点；
7、错位检查QF3、QF4、QF5的常开常闭点。

三、下电前的准备
1、将开关打到就地位置，合上柜内的空开，让所有的断路器处于合闸的状态；
2、下电源，拆除顶部的柜体连线；
3、拆除柜体间的连接线，合上柜门。

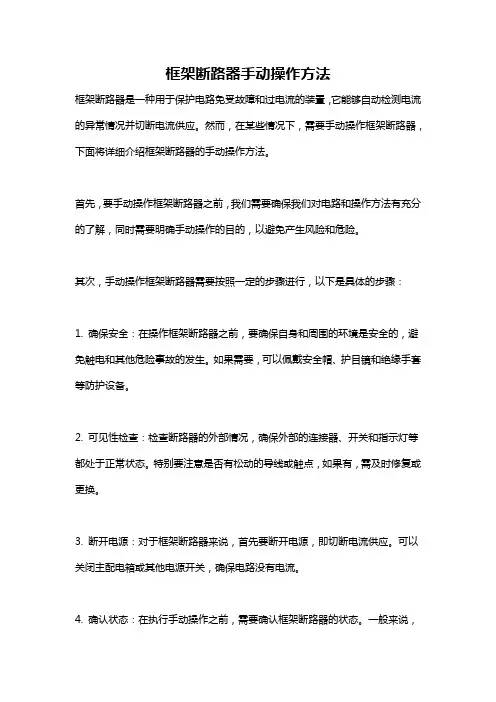

框架断路器手动操作方法框架断路器是一种用于保护电路免受故障和过电流的装置，它能够自动检测电流的异常情况并切断电流供应。

然而，在某些情况下，需要手动操作框架断路器，下面将详细介绍框架断路器的手动操作方法。

首先，要手动操作框架断路器之前，我们需要确保我们对电路和操作方法有充分的了解，同时需要明确手动操作的目的，以避免产生风险和危险。

其次，手动操作框架断路器需要按照一定的步骤进行，以下是具体的步骤：1. 确保安全：在操作框架断路器之前，要确保自身和周围的环境是安全的，避免触电和其他危险事故的发生。

如果需要，可以佩戴安全帽、护目镜和绝缘手套等防护设备。

2. 可见性检查：检查断路器的外部情况，确保外部的连接器、开关和指示灯等都处于正常状态。

特别要注意是否有松动的导线或触点，如果有，需及时修复或更换。

3. 断开电源：对于框架断路器来说，首先要断开电源，即切断电流供应。

可以关闭主配电箱或其他电源开关，确保电路没有电流。

4. 确认状态：在执行手动操作之前，需要确认框架断路器的状态。

一般来说，断路器有三个状态，即关闭状态、开启状态和中间状态。

可以通过观察断路器的指示灯或其他指示装置来判断其状态。

5. 手动操作：根据需要，可以选择关闭或打开断路器。

对于框架断路器，通常有一个手柄或转动钮，通过旋转手柄或转动钮来实现开关的闭合和断开。

在操作时应该缓慢而稳定，避免突然和过快导致电弧和其他危险。

6. 确认操作结果：在手动操作之后，需要再次确认框架断路器的状态，确保操作成功。

可以观察指示灯或其他指示装置的变化来判断操作结果。

最后，需要指出的是，手动操作框架断路器需要谨慎和技巧，如果没有必要或缺乏相关经验，最好不要尝试手动操作。

如果遇到故障或有任何不确定的情况，应该立即停止操作并寻求专业人员的帮助。

总之，手动操作框架断路器需要谨慎和技巧，主要包括确保安全、进行可见性检查、断开电源、确认状态、执行手动操作和确认操作结果等步骤。

在操作过程中，需要注意遵循相关的安全规定和操作指南，避免产生风险和危险。

断路器跳、合闸常见故障查找及处理断路器跳、合闸常见故障查找及处理一、断路器合闸失灵当合闸失灵时,可分为直流接触器是否动作两种情况处理。

（1）、直流接触器未动作。

A、直流接触器线圈上没有电压时，可能控制回路断线、操作熔断器熔断、控制开关接点不通、辅助开关常闭接点或防跳继电器常闭接点不闭合。

B、直流接触器线圈上有电压时，可能直流接触器线圈断线、操作电源太低、接触器铁芯卡涩或弹簧反作用力太大。

（2）、直流接触器动作。

A、合闸铁芯不动作，可能原因有合闸线圈接头松脱或线圈烧毁、合闸回路熔断器熔断或回路断线、合闸铁芯严重卡涩。

B、合闸铁芯动作，可分为铁芯空合和铁芯顶住滚轮子动作但合不上两种情况。

前者原因有：控制回路有问题，分闸线圈带电，机构在分闸后未能复归、分闸机构死点作用不可靠、脱扣板扣入太少或啮合面间涂有润滑产生打滑。

后者原因有：控制回路有问题，合闸后分闸机构动作跳闸（如有保护跳闸信号、联锁跳闸信号等)、合闸铁芯行程不够或顶杆太短使支架与滚轮间无间隙、合闸线圈有短路现象、断路器限位螺钉调整不当，未合上即已相碰、各有关弹簧压缩或拉伸过多，使分闸反作用力太大、操动传动机构卡涩、合闸辅助接点打开过早、操作电源电压太低。

二、断路器分闸失灵当分闸失灵时，可分为分闸铁芯是否动作进行处理。

（1）、分闸铁芯不动。

A、当分闸线圈无电压，可能原因有：辅助开关或控制开关接点不通、分闸回路断线、防跳继电器电流线圈断线或者接头松脱、操作回路熔断器熔断。

B、当分闸线圈有电压时，可能原因有：分闸铁芯卡涩或掉落、分闸线圈烧毁或断线、操作电源电压太低。

（2）、分闸铁芯动作但开关不能分开。

A、分闸机构不能脱扣，可能原因有：脱扣板扣入太深或齿合太紧、自由脱扣机构越过死点太多、剩磁吸引铁芯使顶管冲力不足、分闸铁芯行程不够、防跳保安螺未退出、线路层间有短路现象。

B、分闸机构能脱扣但不能分闸，可能原因有：动静触头熔焊、断路器分闸力太小（各有关弹簧压缩或拉伸过小，弹簧变质）、机构内的轴销缺少润滑脂或润滑脂选用不当而凝结、操动传动机构卡涩造成摩擦力增大。

ZW32-12系列户外高压真空断路器一、户外高压真空断路器1.1产品型号及名称ZW32-12型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。

在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。

可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

使断路器具备1～3次重合闸功能，且重合器参数可以整定。

智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网络的监控和故障的自动隔离；该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。

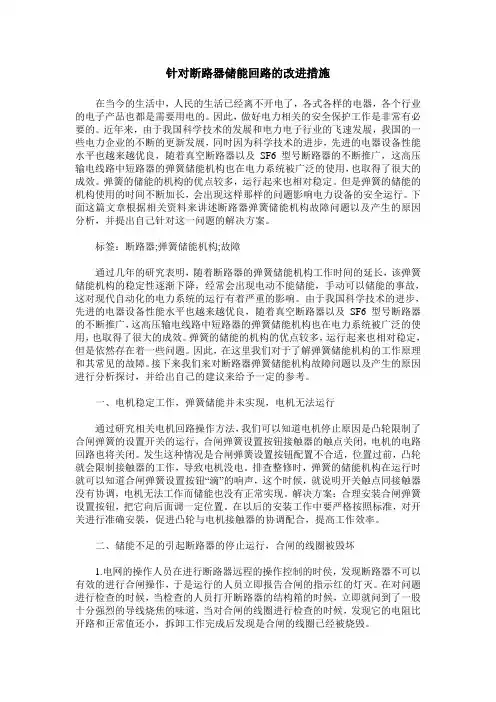

针对断路器储能回路的改进措施在当今的生活中，人民的生活已经离不开电了，各式各样的电器，各个行业的电子产品也都是需要用电的。

因此，做好电力相关的安全保护工作是非常有必要的。

近年来，由于我国科学技术的发展和电力电子行业的飞速发展，我国的一些电力企业的不断的更新发展，同时因为科学技术的进步，先进的电器设备性能水平也越来越优良，随着真空断路器以及SF6型号断路器的不断推广，这高压输电线路中短路器的弹簧储能机构也在电力系统被广泛的使用，也取得了很大的成效。

弹簧的储能的机构的优点较多，运行起来也相对稳定。

但是弹簧的储能的机构使用的时间不断加长，会出现这样那样的问题影响电力设备的安全运行。

下面这篇文章根据相关资料来讲述断路器弹簧储能机构故障问题以及产生的原因分析，并提出自己针对这一问题的解决方案。

标签：断路器;弹簧储能机构;故障通过几年的研究表明，随着断路器的弹簧储能机构工作时间的延长，该弹簧储能机构的稳定性逐渐下降，经常会出现电动不能储能，手动可以储能的事故，这对现代自动化的电力系统的运行有着严重的影响。

由于我国科学技术的进步，先进的电器设备性能水平也越来越优良，随着真空断路器以及SF6型号断路器的不断推广，这高压输电线路中短路器的弹簧储能机构也在电力系统被广泛的使用，也取得了很大的成效。

弹簧的储能的机构的优点较多，运行起来也相对稳定，但是依然存在着一些问题。

因此，在这里我们对于了解弹簧储能机构的工作原理和其常见的故障。

接下来我们来对断路器弹簧储能机构故障问题以及产生的原因进行分析探讨，并给出自己的建议来给予一定的参考。

一、电机稳定工作，弹簧储能并未实现，电机无法运行通过研究相关电机回路操作方法，我们可以知道电机停止原因是凸轮限制了合闸弹簧的设置开关的运行，合闸弹簧设置按钮接触器的触点关闭，电机的电路回路也将关闭。

发生这种情况是合闸弹簧设置按钮配置不合适，位置过前，凸轮就会限制接触器的工作，导致电机没电。

排查整修时，弹簧的储能机构在运行时就可以知道合闸弹簧设置按钮“滴”的响声，这个时候，就说明开关触点同接触器没有协调，电机无法工作而储能也没有正常实现。
