第三章 几何光学的基本原理
四、薄透镜作图求像法
作图求象法是利用透镜光心、焦点、焦平面的性质，通过作图 来确定象的位置或光的传播方向。在近轴条件下适用。 1、主轴外的近轴物点
方法：利用如图所示的三条特殊光线中的两条，其折射后的交点即
为所求像点。
Q
●
① ②
Q
●
①
③
F
③
o
F
'
②
F'
Q'
Q'
o
F
2、主轴上的物点 • 物方焦平面：在近轴条件，过物方焦点F且与主轴垂直的平面。 • 像方焦平面：在近轴条件，过像方焦点F‘且与主轴垂直的平面。 • 副轴： 焦平面上任一点与光心O的连线。有无穷条。 • 焦平面的性质：
Principles of Geometrical Optics
几何光学——撇开光的波动本性，以几何定律和某些实 验定律为基础的光学称为～或光线光学。
几何光学研究的是光在障碍物尺度比光波长大得多情况
下的传播规律.当几何尺寸可以与光波波长相比时,则由
几何光学获得的结果将与实际有显著差别，甚至相反.几
一、费马原理的推论
费马原理：光在空间两定点间传播时，光程总是取极值。 • 两点一定，其极值为一个确定值。 • 无论这两点间有多少条实际光路，每条光路（即光线）的光 程都必须且只能等于这个确定值。
y
Q A -x
h 要使物体上的任一点Q（定点） P` 理想成像于Q‘（另一定点），即 P -y` O 从Q点发出的所有光线经反射或 Q` ’，必须满足： 折射后均会聚于Q 从Q点发出的所有光线到达Q‘时，光程均相等。——费马原理的推论
c1
双凹
r2
o1
o2
几何光学的基本原理
第三章几何光学本章重点：1、光线、光束、实像、虚像等概念；2、Fermat原理3、薄透镜的物像公式和任意光线的作图成像法；4、几何光学的符号法则（新笛卡儿法则）；本章难点：5、理想光具组基点、基面的物理意义；§3.1 几何光学的原理几何光学的三个实验定律：1、光的直线传播定律——在均匀的介质中，光沿直线传播；2、光的独立传播定律——光在传播过程中与其他光束相遇时，不改变传播方向，各光束互不受影响，各自独立传播。
3、光的反射定律和折射定律当光由一介质进入另一介质时，光线在两个介质的分界面上被分为反射光线和折射光线。
反射定律：入射光线、反射光线和法线在同一平面内，这个平面叫做入射面，入射光线和反射光线分居法线两侧，入射角等于反射角光的折射定律：入射光线、法线和折射光线同在入射面内，入射光线和折射光线分居法线两侧，介质折射率不仅与介质种类有关,而且与光波长有关。
§3.2 费马原理一、费马原理的描述：光在指定的两点间传播，实际的光程总是一个极值（最大值、最小值或恒定值）。
二、表达式,(A,B是二固定点)Fermat原理是光线光学的基本原理，光纤光学中的三个重要定律——直线传播定律，反射定律和折射定律（）——都能从Fermat原理导出。
§3.3 光在平面界面上的反射和折射、光学纤维一、基本概念：单心光束、实像、虚像、实物、虚物等二、光在平面上的反射根据反射定律，可推导出平面镜是一个最简单的、不改变光束单心性的、能成完善像的光学系统．三、单心光束的破坏（折射中，给出推导）四、全反射1、临界角2、全反射的应用全反射的应用很广，近年来发展很快的光学纤维，就是利用全反射规律而使光线沿着弯曲路程传播的光学元件。
2、应用的举例（棱镜）§3.4 光在球面上的反射和折射一、基本概念二、符号法则（新笛卡儿符号法则）在计算任一条光线的线段长度和角度时，我们对符号作如下规定：1、光线和主轴交点的位置都从顶点算起，凡在顶点右方者，其间距离的数值为正，凡在顶点左方者，其间距离的数值为负。
几何光学的基本原理
3
n2
A1 P2 P1 P P’ A2
n1
n1>n2, y’<y 像似深度小于实际深度
从空气中观看水中物体， 大小会不会变化？变大还是变小？ 从水中观察岸边的大树， 高度会不会变化？变高还是变矮？
海市蜃楼
“海市蜃楼”成因
光的折射产生了海市蜃楼
光线在穿过密度均匀的物质（介质）时，其传播方向和 速度一般保持不变；当光线倾斜地穿过密度不同的两种 介质时，在两种介质接触的地方，或者叫界面，不仅传 播速度发生改变，而且行进的方向也发生偏折，这就是 光折射现象。 当光线由密度较小的物质中射入密度较大的物质中，也 就是说，从光疏介质进入光密介质时，要向垂直于界面 的法线方向偏折，即折射角小于入射角。反之，折射角 会大于入射角。这就是光的折射规律。

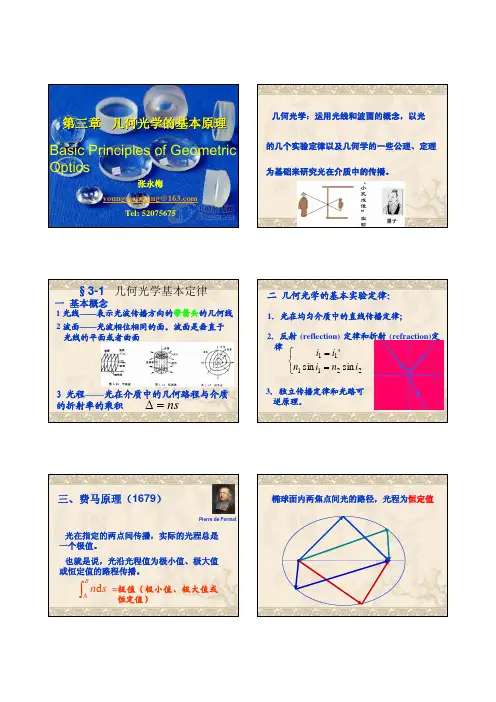

一 基本概念
1 光线——表示光波传播方向的带箭头的几何线 2 波面——光波相位相同的面。波面是垂直于 光线的平面或者曲面
二 几何光学的基本实验定律：
1．光在均匀介质中的直线传播定律； 2．反射 (reflection) 定律和折射 (refraction)定 律
i1 = i1 ' ⎧ ⎨ ⎩n1 sin i1 = n2 sin i2
二、光在平面上的折射——单心性破坏
Ox是两种介质的分界面， P(0,y)
x′ = y (
⎩ y′ = y
2 1
A1 ( x1 , 0), A2 ( x2 , 0), P 1 (0, y1 ), P 2 (0, y2 ), P '( x ', y ')
y1 = n2 n1 y 2 + (1 − n12 2 ) x1 2 n2
使 Δ 为极值的条件为
光学 第3章 几何光学的基本原理
(1) 偏向角
i1
又
i2
i2
i2 '
i1'i2
A
'
i1 i1' A
(2) 最小偏向角0
当i1改变时 、i1'均随之而改变，当 i1 i1'时，偏向角取最小 0。
0 2i1 A
A
此时在棱镜内传播的光线平行于底边，有:
i2
i2 '
A 2
，i1
i1'
0
2
A
2. 棱镜的折射率
3、折射定律：(1) 折射线在入射线和法线决定的平面内； (2) 折射线、入射线分居法线两侧； (3) 折射角和入射角满足斯涅尔定律：n1sini1=n2sini2
i1 i1'
n1
n2
i2
7 反射和折射定律光路图
3、光的独立传播定律：几个光源发出的光在空间传播并相遇后， 它们将各自保持自己原有的特性(频率、波长、偏振状态)沿原来 的方向继续传播，互不影响。 4、光路可逆原理：当光线的方向反转时，它将逆着同一路径传 播，称为光路可逆原理。
i2 i2
A2 x2,0
i1 i1
B2 n2
x
n1
晰，像的深度由上式确定，y‘ 叫做像似深度 ，y是物的实际深度。
20
(3)像散现象：当i1≠0，即入射光束倾斜入射时，折射光线会发生像散现象。如沿 着倾斜的角度观察水中的物体时，像的清晰度由于像散而被破坏。
例1: 使一束向P点会聚的光在到达P点之前通过一平行玻璃板。如果将玻璃板 垂直于光束的轴竖放，问会聚点将朝哪个方向移动？移动的距离为多少？
A1 A2
P
P'
M
第三章 几何光学的基本原理
第三章几何光学的基本原理干涉和衍射现象揭示了光的波动性。
光既然具有波动性，那么，所有光学现象都应该能用波动概念来解释，包括光的直线传播现象在内。
但是直线传播，尤其是反射，折射成像等问题，如果不用波长、相位等波动的概念，而代之以光线和波面等概念，并用几何学方法来研究将更为方便。
这就是几何光学的研究内容。
由于这只有在波面线度远比波长大时才适用，因此本章所讲述的内容仅以成像的一级近似理论为限，因为这种近似有很大的实用意义。
3.1 光线的概念3.1.1 光线与波面“光线”只能表示光的传播方向，不可以误认为是从实际光束中借助于有孔光阑分出的一个狭窄部分，那么，在极限情况下，选用任意小的孔，就能得到像几何线那样的所谓“光线”，但是由于衍射作用，实际上要分出任意窄的光束是不可能的。
通过半径为R的圆孔的实际光束，其传播范围不可比避免的要扩大，其角宽度由衍射角θ∝λ/R决定[见（2－23）?的情况下，由衍射引起的扩大已不显著，光的传播过程才不用以次波叠式]。
只有在R l加的原理来分析，而只用光线来表示光的传播方向。
我们说“光束由无数光线构成”，不过是说明光沿着无数不同的方向传播罢了。
光波在介质中沿着光线传播时，相位不断地改变，但是同一波面上所有点的相位是相同的。
在各向同性介质中，光的传播方向总是和波面的法向方向相重合。
在许多实际情况中，人们经常考虑的只是光的传播方向问题，而不去考虑相位。
这时波面就只是垂直于光线的几何平面或曲面。
在这种极限情况下，实际上是把光线和波面都看做是抽像的数学概念。
对许多实际问题，特别是光学技术成像和照明工程等问题，借助于上述光线（有时用波面）的概念，并应用某些基本实验定律及几何定律，就可以进行所有必要的计算而不必涉及光的本性问题。
这部分以几何定律和某些基本实验定律为基础的光学称为几何光学（或光线光学）。
反映光的波动性的那部分光学称为波动光学。
在第1、2章波动光学中主要考虑的是波长、振幅和相位；这一章几何光学所考虑的主要将是光线和波面。
《光学教程》姚启钧原著-第三章-几何光学的基本原理

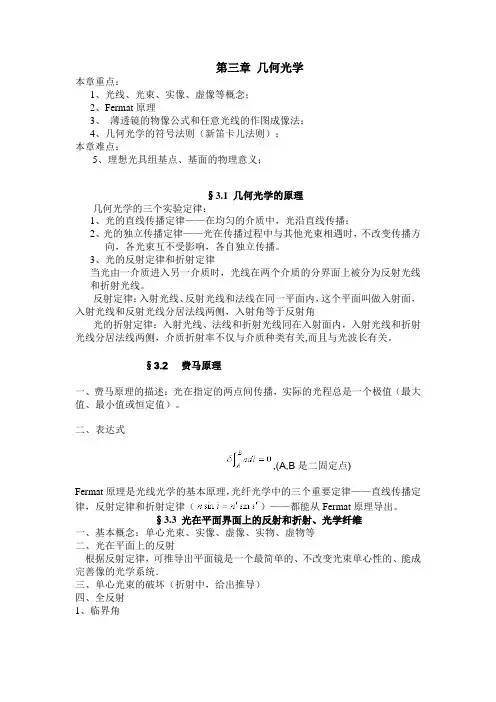

第三章
3.4 光连续在几个球面界面上的折射
子系统1
子系统m
子系统N
物
像
y1 y
y’N y’
一、共轴光具组
1、光轴 (optical axis) ---- 光学系统的对称轴 各球面的球心位于同一条直线上 连接各球心的直线为光轴
共轴光具组
实际成像系统通常由多个折射球面级联构成
r
n
n’
F
F’
O
C
像方焦点F’：与光轴上无穷远处物点对应的像点 像方焦距f’：与像方焦点对应的像距 像方焦平面：过F’点垂直于光轴的平面
像方焦距:
四、球面折射对光束单心性的破坏
物方焦点F : 与光轴上无穷远处像点对应的物点 物方焦距f ：与物方焦点对应的物距。 物方焦平面：过F点垂直于光轴的平面。
1
1’
O
二、几何光学的基本实验定律
1
1’
O
2
（3）光的折射定律
二、几何光学的基本实验定律
（4）光的独立传播定律和光路可逆原理
二、几何光学的基本实验定律
适用条件： R远大于光波长λ （否则，用衍射光学）
二、几何光学的基本实验定律
三、 费马原理
（一）、概念 光程:
B
A
低损耗
玻璃 几千dB/km
石英光纤 0.2 dB/km
2) 信带宽、容量大、速度快
3) 电气绝缘性能好 无感应 无串话
5) 资源丰富 价格低
4) 重量轻 耐火 耐腐蚀 可用在许多恶劣环境下
折射棱镜
四、棱镜
四、棱镜
五脊棱镜
直角棱镜
使像转过900
反射棱镜
： 借助光在棱镜中的全反射，改变光进行的方向.
光学第3章几何光学的基本原理
3
量子力学的突破
提出了光既有波动性又有粒子性，解释了光在各种情况下的行为。
反射和折射的基本原理
平面镜
以镜面法线为轴，入射角等于反 射角的反射规律。
球面镜
根据球面镜面向光源的情况，可 将球面镜看作凸/凹镜，分别采用 不同的光程差。
全反射
当光从密度较大的介质向密度较 小的介质射入时，若入射角大于 临界角，则会发生全反射。
衍射
狭缝和衍射光栅的衍射规律，衍 射的几何意义。
偏振
光的偏振现象和偏振片的工作原 理，以及偏振光的性质和应用。
光的传播改变和颜色的形成
1
散射
光线在介质内传播时，与介质分子发生
色散2Βιβλιοθήκη 碰撞而改变方向，从而形成散射。云彩 呈现的白色，正是由于散射现象造成的。
光线在通过物质时，会因为介质折射率
与波长有关而引起色散。绿谷的色彩，
透镜的焦距和成像规律
薄透镜的焦距
透镜的主光轴上，由透镜近(远)点和透镜远(近)点所求的长度之和为焦距。
物距和像距
通过薄透镜成像时，物距、像距、焦距和物高、像高的关系。
像的性质
实像、虚像、放大、缩小等与物体与透镜的关系相关的像的属性。
叠加原理和光的波动性质
干涉
单缝、双缝和多缝干涉。在双缝 干涉中，我们运用叠加原理，可 以发现干涉条纹的存在。
光电效应
光子与物质相互作用，电子从物质中被抛出。我们可以通过光电效应测量光子的能量和波长。
光学第3章几何光学的基 本原理
光学是研究光的本质、传播规律和应用的学科。在几何光学中，我们将光看 作是直线传播，以此来理解光学现象。本章将带领大家探究几何光学的基本 原理。
粒子理论和波动理论
第3章 几何光学的基本原理
C i1
0
E
i2
i2'
A 2
棱镜材料的折射率
n sin i1 sin 0 A sin A
sin i2
2
2
2.棱镜的应用
（1）作为色散元件
（2）作为转向元件
潜望镜
[例题3.1]一束会聚光束的顶点为P，若在其会聚前先通过一 块与光轴垂直的平行玻璃板（厚度为d，折射率为n），问 会聚点向哪个方向移动？移动多少？
适用条件：R远大于光波长λ。（否则，用衍射光学）
三、费马原理
1.费马原理
光在指定的两点间传播，实际 的光程总是一个极值（最小值、最 大值或恒定值）。
B
费马（1601-1665）
B
A
A
n
B
s
A
均匀介质中
ns
B ds
A
折射率连续变化的介质中
B
A nd s
ห้องสมุดไป่ตู้
费马原理 B n d s 极值 A
n0 sini n12 n22 为光纤的数值孔径
四、棱镜
1.偏向角
偏向角 i1 i2 i1' i2'
Q i2 i2' A
折射棱角
A
n1
B
i1
n2D
i2
i C '
i2'
1
E
i1 i1' A
当i1 i1, 取最小值0
A
最小偏向角 0 2i1 A
i1
0
2
A
B
i1
D
i2 i2
z
O
P2 P1 P
x1,0
A1
● i1 P’ x',
光学教程___第3章_几何光学的基本原理
i2 ic的光线折射出光纤;i2 ic 的光线在两层介质间多次全
反射从一端传到另一端.
内窥镜、光导通讯……
为了使更大范围内的光束能在纤维中传播，应选择n1和n2的差
值较大的材料去制造光学纤维。
/ 77
20
四.棱镜
主截面：垂直于两界面的截面. 偏向角：出射线与入射线间的夹角.
＝(i1-i2 )+(i1 -i2 )= i1 +i1 -A
由P点所发出的单心光束经球面反射后，单心性被破坏
/ 77
26
三、近轴光线条件下球面反射的物像公式
当φ很小时，cosφ 1
l r2 r s2 2 rr s r r s2 s
l' r2 s' r 2 2 r s' r r s' r 2 s'
由:
A
d l
n 2rs rsin 0 P
l
l
-u
i
-i′ l '
-u`
C
P` -s` O
化简有：r l
s
s r l'
0
-r -s
即：1 l'
1 l
1 r
s l'
s l
对一定的球面和发光点P（S一定），不同的入射点对应有不同的S‘。
即：同一个物点所发出的不同光线经球面反射后不再交于一点。
