第四章§4.1 多级放大电路习题(一)考核内容3.掌握多级放大电路耦合方式、特点。
4.1 多级放大电路4.4.1 多级放大电路的耦合方式在多级放大电路中,将级与级之间的连接方式称为耦合方式.。
一般常用的耦合方式有:阻容耦合、直接耦合、变压器耦合。
1、阻容耦合:将放大器通过电容和下一级的输入电阻连接的方式称为阻容耦合方式。
阻容耦合放大电路的优点是:(1)因电容具有“隔直”作用,所以各级电路的静态工作点相互独立,互不影响。
这给放大电路的分析、设计和调试带来了很大的方便。
此外,还具有体积小、重量轻等优点。
(2)在信号传输过程中,交流信号损失小。
阻容耦合放大电路的缺点是:(1)因电容对交流信号具有一定的容抗,若电容量不是足够大,则在信号传输过程中会受到一定的衰减。
尤其不便于传输变化缓慢的信号。
(2) 在集成电路中制造大容量的电容很困难,所以这种耦合方式下的多级放大电路不便于集成。
2直接耦合为了避免在信号传输过程中,耦合电容对缓慢变化的信号带来不良影响,把前一级输出端(或经过电阻等)直接接到下一级的输入端,这种连接方式称为直接耦合。
直接耦合的优点是:(1)既可以放大交流信号,也可以放大直流和变化非常缓慢的信号。
(2)电路简单,便于集成,所以集成电路中多采用这种耦合方式。
直接耦合的缺点是:(1) 直接耦合放大电路的各级静态工作点相互影响,各级静态工作点相互牵制。
(2) 存在零点漂移。
多级放大电路的直接耦合是指前一级放大电路的输出直接接在下一级放大电路的输入端,很显然直接耦合放大电路的各级静态工作点相互影响,并且还存在零点漂移现象,即当输入信号为零时,受环境温度等因素的影响,输出信号不为零,而是在静态工作点附近上下变化。
【概念】零点漂移:指当输入信号为零时,输出信号不为零,而是在静态工作点附近上下变化。
原因:放大器件的参数受温度影响而使Q 点不稳定。
也称温度漂移。
放大电路级数愈多,放大倍数愈高,零点漂移问题愈严重。

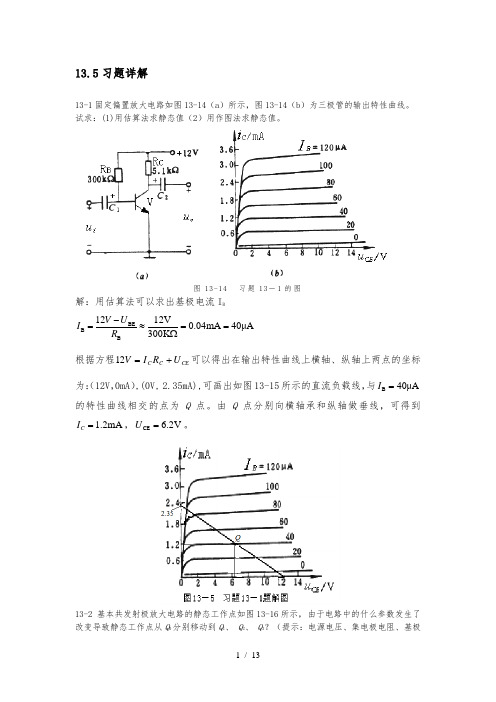

13.5习题详解13-1固定偏置放大电路如图13-14(a )所示,图13-14(b )为三极管的输出特性曲线。
试求:(1)用估算法求静态值(2)用作图法求静态值。
图13-14 习题13-1的图解:用估算法可以求出基极电流I BBE B B 1212V0.04mA 40μA 300K V U I R -=≈==Ω根据方程CE C C U R I V +=12可以得出在输出特性曲线上横轴、纵轴上两点的坐标为:(12V ,0mA ),(0V, 2.35mA),可画出如图13-15所示的直流负载线,与B 40μA I =的特性曲线相交的点为Q 点。
由Q 点分别向横轴承和纵轴做垂线,可得到1.2mA C I =,CE 6.2V U =。
13-2 基本共发射极放大电路的静态工作点如图13-16所示, 由于电路中的什么参数发生了改变导致静态工作点从Q 0分别移动到Q 1、 Q 2、 Q 3?(提示:电源电压、集电极电阻、基极偏置电阻的变化都会导致静态工作点的改变)。
解:原有静态工作点为Q0点,Q0点移动到Q1点,说明基极电流增大,主要原因是基极偏置电阻减小;Q0点移动到Q2点, U CE减小,则主要原因是集电极电阻增大;Q0点移动到Q3点,I B减小,且U CE减小,主要原因是基极偏置电阻增大或电源电压减小或集电极电阻增大。
图13-16 习题13-2的图13-3 试判断习题13-17图中的各个电路有无放大作用,简单说明理由。
图13-17 习题13-3的图解:三极管电路处于放大状态的条件是:发射结正偏、集电结反偏,交流信号能加进电路。
a有放大作用,满足放大条件;b没有放大作用,不满足发射结正偏、集电结反偏;c没有放大作用,集电结正偏,且交流输入信号被短路;d没有放大作用,电容C1作用是隔直通交,不满足发射结正偏、集电结反偏;e有放大作用,满足放大条件;f 有放大作用,满足放大条件;13-4.图13-18所示晶体管放大电路,已知12V CC U =,β=40,并设V .U BE 60=。
多级放大电路习题及答案多级放大电路习题及答案随着科技的不断发展,电子设备在我们生活中扮演着越来越重要的角色。
而多级放大电路作为一种常见的电子电路,被广泛应用于各种设备中。
本文将介绍一些多级放大电路的习题,并给出详细的解答。
1. 问题:一个多级放大电路由两个级联的放大器组成,第一个级放大器的放大倍数为10,第二个级放大器的放大倍数为5。
输入信号为1V,求输出信号的幅度。
解答:首先,我们需要计算第一个级放大器的输出信号幅度。
根据放大倍数的定义,输出信号的幅度等于输入信号的幅度乘以放大倍数,即10 * 1V = 10V。
然后,我们将第一个级放大器的输出信号作为第二个级放大器的输入信号,再次计算输出信号的幅度。
根据同样的方法,输出信号的幅度等于第一个级放大器的输出信号幅度乘以第二个级放大器的放大倍数,即10V * 5 = 50V。
因此,该多级放大电路的输出信号的幅度为50V。
2. 问题:一个多级放大电路由三个级联的放大器组成,第一个级放大器的放大倍数为20,第二个级放大器的放大倍数为10,第三个级放大器的放大倍数为5。
输入信号为2V,求输出信号的幅度。
解答:同样地,我们首先计算第一个级放大器的输出信号幅度。
根据放大倍数的定义,输出信号的幅度等于输入信号的幅度乘以放大倍数,即20 * 2V = 40V。
然后,我们将第一个级放大器的输出信号作为第二个级放大器的输入信号,再次计算输出信号的幅度。
根据同样的方法,输出信号的幅度等于第一个级放大器的输出信号幅度乘以第二个级放大器的放大倍数,即40V * 10 = 400V。
最后,我们将第二个级放大器的输出信号作为第三个级放大器的输入信号,再次计算输出信号的幅度。
输出信号的幅度等于第二个级放大器的输出信号幅度乘以第三个级放大器的放大倍数,即400V * 5 = 2000V。
因此,该多级放大电路的输出信号的幅度为2000V。
3. 问题:一个多级放大电路由四个级联的放大器组成,第一个级放大器的放大倍数为15,第二个级放大器的放大倍数为8,第三个级放大器的放大倍数为4,第四个级放大器的放大倍数为2。
第三章 多级放大电路自 测 题一、判断下列说法是否正确,凡对的在括号内打“√”,否则打“×”。
(1)现测得两个共射放大电路空载时的电压放大倍数均为-100,将它们连成两级放大电路,其电压放大倍数应为10000。
( )(2)阻容耦合多级放大电路各级的Q 点相互独立,( )它只能放大交流信号。
( )(3)直接耦合多级放大电路各级的Q 点相互影响,( )它只能放大直流信号。
( )(4)只有直接耦合放大电路中晶休管的参数才随温度而变化。
( ) (5)互补输出级应采用共集或共漏接法。
( )解:(1)× (2)√ √ (3)√ × (4)× (5)√二、现有基本放大电路:A.共射电路B.共集电路C.共基电路D.共源电路E.共漏电路根据要求选择合适电路组成两级放大电路。
(1)要求输入电阻为1k Ω至2k Ω,电压放大倍数大于3000,第一级应采用 ,第二级应采用 。
(2)要求输入电阻大于10M Ω,电压放大倍数大于300,第一级应采用 ,第二级应采用 。
(3)要求输入电阻为100k Ω~200k Ω,电压放大倍数数值大于100,第一级应采用 ,第二级应采用 。
(4)要求电压放大倍数的数值大于10,输入电阻大于10M Ω,输出电阻小于100Ω,第一级应采用 ,第二级应采用 。
(5)设信号源为内阻很大的电压源,要求将输入电流转换成输出电压,且1000io >I U A ui ,输出电阻R o <100,第一级应采用 ,第二级应采用 。
解:(1)A ,A (2)D ,A (3)B ,A (4)D ,B(5)C,B三、选择合适答案填入空内。
(1)直接耦合放大电路存在零点漂移的原因是。
A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定(2)集成放大电路采用直接耦合方式的原因是。
A.便于设计B.放大交流信号C.不易制作大容量电容(3)选用差分放大电路的原因是。
放大电路试题及答案一、选择题1. 放大电路的基本功能是什么?A. 信号的放大B. 信号的滤波C. 信号的调制D. 信号的解调答案:A2. 以下哪种放大电路不是基本的放大电路类型?A. 共射放大电路B. 共集放大电路C. 共基放大电路D. 共阻放大电路答案:D二、填空题1. 放大电路的增益是指输出信号与______的比值。
答案:输入信号2. 理想运算放大器的输入电阻是______。
答案:无穷大三、简答题1. 简述共射放大电路的工作原理。
答案:共射放大电路是一种使用NPN或PNP晶体管的放大电路,其中发射极与输入信号相连,集电极与输出信号相连,基极用于控制晶体管的导电状态。
当基极电压增加时,晶体管导电能力增强,从而放大输入信号。
四、计算题1. 假设有一个共射放大电路,其晶体管的β值为100,输入信号电压为10mV,求输出信号电压。
答案:由于晶体管的β值为100,即电流增益为100,输入信号电流为10mV / V_BE(V_BE是晶体管的基极-发射极电压,通常为0.7V),则输出信号电流为100 * (10mV / 0.7V)。
假设集电极电阻为R_C,则输出信号电压为I_C * R_C,其中I_C是输出信号电流。
五、分析题1. 分析共集放大电路与共射放大电路在信号放大方面的主要差异。
答案:共集放大电路和共射放大电路的主要差异在于信号的放大方式和应用场景。
共集放大电路通常用于电压跟随器,其电压增益接近1,但电流增益较高,适用于电流放大。
而共射放大电路则具有较高的电压增益和较低的电流增益,适用于电压放大。
此外,共射放大电路的输入阻抗较高,输出阻抗较低,适合作为信号源或驱动后续电路。
第3章 多级放大电路3.1 如图 3.7所示为两级阻容耦合放大电路,已知12CC =U V ,20B1B1='=R R k Ω,10B2B2='=R R k Ω,2C2C1==R R k Ω,2E2E1==R R k Ω,2L =R k Ω,5021==ββ,6.0BE2BE1==U U V 。
(1)求前、后级放大电路的静态值。
(2)画出微变等效电路。
(3)求各级电压放大倍数u1A 、u2A 和总电压放大倍数u A 。
u s+u o -CC图3.7 习题3.1的图分析 两级放大电路都是共发射极的分压式偏置放大电路,各级电路的静态值可分别计算,动态分析时需注意第一级的负载电阻就是第二级的输入电阻,即i2L1r R =。
解 (1)各级电路静态值的计算采用估算法。
第一级:412102010CC B2B1B2B1=⨯+=+=U R R R U (V )7.126.04E1BE1B1E1C1=-=-=≈R U U I I (mA )0.034507.11C1B1===βI I (mA )2.5)22(7.112)(E1C1C1CC CE1=+⨯-=+-=R R I U U (V ) 第二级:412102010CC B2B1B2B2=⨯+='+''=U R R R U (V )7.126.04E2BE2B2E2C2=-=-=≈R U U I I (mA )电子技术学习指导与习题解答46 0.034507.12C2B2===βI I (mA ) 2.5)22(7.112)(E2C2C2CC CE2=+⨯-=+-=R R I U U (V )(2)微变等效电路如图3.8所示。
R U +-图3.8 习题3.1解答用图(3)求各级电路的电压放大倍数u1A 、u2A 和总电压放大倍数u A 。
三极管V 1的动态输入电阻为:10807.126)501(30026)1(300E11be1=⨯++=++=I r β(Ω) 三极管V 2的动态输入电阻为:10807.126)501(30026)1(300E22be2=⨯++=++=I r β(Ω) 第二级输入电阻为:93.008.1//10//20////be2B2B1i2==''=r R R r (k Ω) 第一级等效负载电阻为:63.093.0//2//i2C1L1==='r R R (k Ω) 第二级等效负载电阻为:12//2//L C2L2==='R R R (k Ω) 第一级电压放大倍数为:3008.163.050be1L11u1-=⨯-='-=r R A β 第二级电压放大倍数为:5008.1150be2L22u2-=⨯-='-=r R A β 两级总电压放大倍数为:1500)50()30(u2u1u =-⨯-==A A A3.2 在 如图 3.9所示的两级阻容耦合放大电路中,已知12CC =U V ,30B1=R k Ω,20B2=R k Ω,4E1C1==R R k Ω,130B3=R k Ω,3E2=R k Ω,5.1L =R k Ω,5021==ββ,8.0BE2BE1==U U V 。
任务4.4 多级放大电路与反馈电路习题解答一、测试(一)判断题1. 放大电路输出电阻的大小影响着负载或后级放大电路各种状态,因此它与外接负载电阻有关。
答案:F解题:放大电路输出电阻的大小影响着负载或后级放大电路各种状态,但它与外接负载电阻无关。
2. 阻容耦合放大电路,其耦合电容的选择应使信号频率在高频段时容抗为零。
答案:F解题:阻容耦合放大电路,其耦合电容的选择应使信号频率在低频段时容抗为零。
3. 只有直接耦合放大电路中晶休管的参数才随温度而变化。
答案:F解题:各类耦合方式都存在。
4. 若放大电路的放大倍数为负,则引入的反馈一定是负反馈。
答案:F解题:放大倍数不能说明情况,如发射极放大电路,不存在反馈与为负。
5. 负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
答案:T解题:负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
6. 阻容耦合放大电路的耦合电容、旁路电容越多,引入负反馈后,越容易产生低频振荡。
答案:T解题:阻容耦合放大电路的耦合电容、旁路电容越多,引入负反馈后,越容易产生低频振荡。
7. 负反馈能改善放大电路的性能指标。
答案:T解题:负反馈能改善放大电路的性能指标。
8. 采用电流并联负反馈能使放大器的输出电阻变大,输入电阻变小。
答案:T解题:并联可使输入电阻减小。
9. 负反馈使放大器的电压放大倍数减小,以换取放大器性能的改善。
答案:T解题:负反馈使放大器的电压放大倍数减小,以换取放大器性能的改善。
10. 了减轻信号源的负担并保证输出电压稳定,放大器应采用的反馈类型是电压并联负反馈。
()答案:F解题:电压串联负反馈,串联提升输入电阻。
(二)选择题1.电路图所示,该电路反馈类型为()A.正反馈,直流反馈B.负反馈,交流反馈C.正反馈,交流反馈D.负反馈,直流反馈答案:B解题:电容隔直流,为交流反馈;1管基极输入增加,1管集电极减小,2管集电极增加,1管发射极增加,输入信号和反馈信号在1管不同输入,为负反馈。
基本放大电路单元测试题一、单选题(每题2分)1 关于BJT 放大电路中的静态工作点(简称Q 点),下列说法中不正确的是( )。
A . Q 点过高会产生饱和失真B .Q 点过低会产生截止失真C . 导致Q 点不稳定的主要原因是温度变化D .Q 点可采用微变等效电路法求得 2. 某共射极放大电路空载时输出电压有截止失真,在输入信号不变的情况下,经耦合电容接上负载电阻时,失真消失,这时由于( )。
A. Q 点上移B. Q 点下移C. 三极管交流负载电阻减小D. 三极管输出电阻减小3. 为了获得电压放大,同时又使得输出与输入电压同相,则应选用( )放大电路。
A .共发射极B .共集电极C .共基极D .共漏极4. 图示电路中,为共发射极放大电路的是( )。
5. 基本组态双极型三极管放大电路中,输入电阻最大的是___________电路。
A. 共发射极B. 共集电极C. 共基极D. 不能确定6. 图示电路中,欲提高放大电路的电压放大倍数,可以( )。
A. 减小RcB. 减小R LC. 增大R ED. 增大R B2图号32017. 为了向负载提供较大功率,放大电路的输出级应采用( )A .共射极放大电路B .差分放大电路C .功率放大电路D .复合管放大电路8. 放大电路A 、B 的放大倍数相同,但输入电阻、输出电阻不同,用它们对同一个具有内阻的信号源电压进行放大,在负载开路条件下测得A 的输出电压小,这说明A 的( )。
图号3204 图号3203 A. B. C.图号3205 R CA. 输入电阻大B. 输入电阻小C. 输出电阻大D.输出电阻小9.交越失真是()A.饱和失真B.频率失真C.线性失真D.非线性失真31.图示放大电路中,已知I1>>I BQ,U BQ>>U BEQ,则当温度升高时,()。
A.I CQ基本不变B.I CQ减小C.I CQ增大D.U CEQ增大I1I BQ图号320710.关于放大电路中的静态工作点(简称Q点),下列说法中不正确的是()。
郴州市综合职业中专2012学年度第2学期模拟电路课程月考试卷专业:电子级别:2012 班级:学号:姓名:一、填空题(共30分,每空1分)1、当NPN半导体三极管的正向偏置,反向偏置偏置时,三极管具有放大作用,即极电流能控制极电流。
2、根据三极管的放大电路的输入回路与输出回路公共端的不同,可将三极管放大电路分为,,三种.3、三极管的特性曲线主要有曲线和曲线两种。
4、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时,与之间的关系。
5、为了保证不失真放大,放大电路必须设置静态工作点.对NPN管组成的基本共射放大电路,如果静态工作点太低,将会产生失真,应调R B,使其,则I B,这样可克服失真。
6、共发射极放大电路电压放大倍数是与的比值。
7、三极管的电流放大原理是电流的微小变化控制电流的较大变化。
8、共射组态既有放大作用,又有放大作用。
9、某三极管3个电极电位分别为V E=1V,V B=1。
7V,V C=1.2V。
可判定该三极管是工作于区的型的三极管。
10、已知一放大电路中某三极管的三个管脚电位分别为①3。
5V,②2。
8 V,③5V,试判断:a.①脚是,②脚是,③脚是(e,b,c);b.管型是(NPN,PNP);c.材料是(硅,锗)。
11、画放大器交流通路时,和应作短路处理.二、选择题(共40分,每小题2分)1、下列数据中,对NPN型三极管属于放大状态的是。
A、V BE〉0,V BE<V CE时B、V BE<0,V BE〈V CE时C、V BE〉0,V BE〉V CE时D、V BE<0,V BE>V CE时2、工作在放大区域的某三极管,当I B从20μA增大到40μA时,I C从1mA变为2mA则它的β值约为。
A、10B、50C、80D、1003、NPN型和PNP型晶体管的区别是。
A、由两种不同的材料硅和锗制成的B、掺入的杂质元素不同C、P区和N区的位置不同D、管脚排列方式不同4、三极管各极对公共端电位如图所示,则处于放大状态的硅三极管是A、B、C、D、5、当晶体三极管的发射结和集电结都反偏时,则晶体三极管的集电极电流将A、增大B、减少C、反向D、几乎为零6、为了使三极管可靠地截止,电路必须满足A、发射结正偏,集电结反偏B、发射结反偏,集电结正偏C、发射结和集电结都正偏D、发射结和集电结都反偏7、检查放大电路中的晶体管在静态的工作状态(工作区),最简便的方法是测量A、I BQB、U BEC、I CQD、U CEQ8、对放大电路中的三极管进行测量,各极对地电压分别为U B=2。
一、填空题1.射极输出器的主要特点是电压放大倍数小于而接近于1, 输入电阻高 、 输出电阻低 。
2.三极管的偏置情况为 发射结正向偏置,集电结反向偏置 时,三极管处于饱和状态。
3.射极输出器可以用作多级放大器的输入级,是因为射极输出器的 输入电阻高 。
4.射极输出器可以用作多级放大器的输出级,是因为射极输出器的 输出电阻低 。
5.常用的静态工作点稳定的电路为 分压式偏置放大 电路。
6.为使电压放大电路中的三极管能正常工作,必须选择合适的 静态工作点 。
7.三极管放大电路静态分析就是要计算静态工作点,即计算 I B 、 I C 、 U CE 三个值。
8.共集放大电路(射极输出器)的 集电极 极是输入、输出回路公共端。
9.共集放大电路(射极输出器)是因为信号从 发射极 极输出而得名。
()10.射极输出器又称为电压跟随器,是因为其电压放大倍数 电压放大倍数接近于1 。
11.画放大电路的直流通路时,电路中的电容应 断开 。
12.画放大电路的交流通路时,电路中的电容应 短路 。
13.若静态工作点选得过高,容易产生 饱和 失真。
14.若静态工作点选得过低,容易产生 截止 失真。
15.放大电路有交流信号时的状态称为 动态 。
16.当 输入信号为零 时,放大电路的工作状态称为静态。
17.当 输入信号不为零 时,放大电路的工作状态称为动态。
18.放大电路的静态分析方法有 估算法 、 图解法 。
19.放大电路的动态分析方法有 微变等效电路法 、 图解法 。
20.放大电路输出信号的能量来自 直流电源 。
二、选择题1、在图示电路中,已知U C C =12V ,晶体管的?=100,'b R =100k Ω。
当i U =0V 时,测得U B E =0.7V ,若要基极电流I B =20μA ,则R W 为 k Ω。
AA. 465B. 565C.400D.3002.在图示电路中,已知U C C =12V ,晶体管的?=100,若测得I B =20μA ,U C E =6V ,则R c = k Ω。
多级放大电路单元测试题
一、单选题(每题2分)
1.关于复合管,下述正确的是()
A.复合管的管型取决于第一只三极管
B.复合管的输入电阻比单管的输入电阻大
C.只要将任意两个三极管相连,就可构成复合管
D.复合管的管型取决于最后一只三极管
2.已知两共射极放大电路空载时电压放大倍数绝对值分别为A
1u 和A
2
u
,若将它们接成两
级放大电路,则其放大倍数绝对值()。
A. A
1u A
2
u
B. A
1u
+A
2
u
C. 大于A
1u
A
2
u
D. 小于A
1u
A
2
u
3.设计一个两级放大电路,要求输入电阻为1kΩ至2kΩ,电压放大倍数大于2000,第一级和第二级应分别采用。
A. 共射电路、共射电路
B. 共源电路、共集电路
C. 共基电路、共漏电路
D. 共源电路、共射电路
4.电容耦合放大电路 ( )信号。
A. 只能放大交流信号
B. 只能放大直流信号
C. 既能放大交流信号,也能放大直流信号
D. 既不能放大交流信号,也不能放大直流信号
5.直接耦合放大电路 ( )信号。
A. 只能放大交流信号
B. 只能放大直流信号
C. 既能放大交流信号,也能放大直流信号
D. 既不能放大交流信号,也不能放大直流信号
6.设计一个两级放大电路,要求电压放大倍数的数值大于10,输入电阻大于10M Ω,输出电阻小于100Ω,第一级和第二级应分别采用( )。
A. 共漏电路、共射电路
B. 共源电路、共集电路
C. 共基电路、共漏电路
D. 共源电路、共射电路
二、判断题(每题2分)
1.多级放大电路的输入电阻等于第一级的输入电阻,输出电阻等于末级的输出电阻。
()
2.只有直接耦合的放大电路中三极管的参数才随温度而变化,电容耦合的放大电路中三极管的参数不随温度而变化,因此只有直接耦合放大电路存在零点漂移。
()
3.直接耦合的多级放大电路,各级之间的静态工作点相互影响;电容耦合的多级放大电路,各级之间的静态工作点相互独立。
()
4.直接耦合放大电路存在零点漂移主要是由于晶体管参数受温度影响。
()
三、填空题(每题2分)
1.一个两级三极管放大电路,测得输入电压有效值为2mV,第一级和第二级的输出电压有效值均为0.1V,则该电路的放大倍数为。
其中,第一级电路的放大倍数为,第二级电路的放大倍数为。
2.某两级三极管放大电路,测得输入电压有效值为2mV,第一级和第二级的输出电压有效值均为0.1V,输出电压和输入电压反相,输出电阻为30 ,则可判断第一级和第二级放大电路的组态分别是和。
四、计算分析题(每题8分)
1.两级阻容耦合放大电路如图所示,设三极管V1、V2的参数相同,β=80,r b e=1.5k
A、R i和R o。
Ω,Q点合适,电容值足够大。
试求
u
图号3510
2.阻容耦合放大电路如下图所示,电容值足够大,晶体管的β为50,r b e为1.2kΩ,
A、R i和R o。
试指出V1、V2所构成电路的组态,并求该电路的
u
图号3508。
