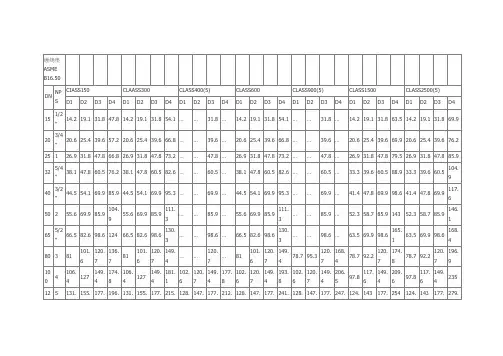

缠绕垫 ASME B16

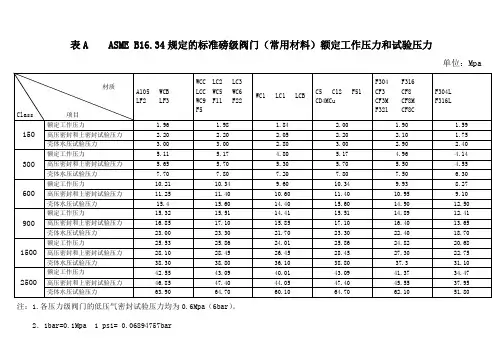

表A ASME B16.34规定的标准磅级阀门（常用材料）额定工作压力和试验压力单位：Mpa-------------注：1.各压力级阀门的低压气密封试验压力均为0.6Mpa（6bar）。

2．1bar=0.1Mpa 1 psi= 0.06894757bar表B ASME B16.34规定的专用磅级阀门（螺纹端和焊接端阀门常用材料）额定工作压力和试验压力单位：Mpa--------------------------注：1.各压力级阀门的低压气密封试验压力均为0.6Mpa （6bar ）。

2．1bar=0.1Mpa 1 psi= 0.06894757barZ41H产品概述：(保特律阀门)闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。

闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52。

楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀亦叫明杆闸阀。

通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动,也就是将操作转矩变为操作推力。

开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。

实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。

为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2－1圈,作为全开阀门的位置。

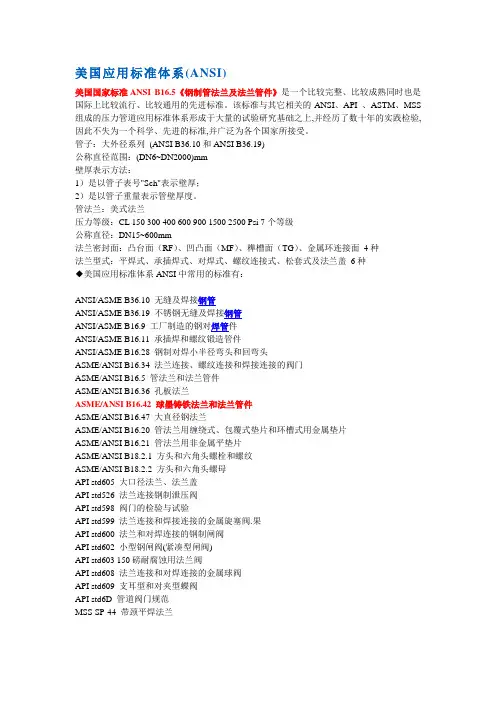

美国应用标准体系(ANSI)美国国家标准ANSI B16.5《钢制管法兰及法兰管件》是一个比较完整、比较成熟同时也是国际上比较流行、比较通用的先进标准。

该标准与其它相关的ANSI、API 、ASTM、MSS 组成的压力管道应用标准体系形成于大量的试验研究基础之上,并经历了数十年的实践检验,因此不失为一个科学、先进的标准,并广泛为各个国家所接受。

管子：大外径系列(ANSI B36.10和ANSI B36.19)公称直径范围：(DN6~DN2000)mm壁厚表示方法：1）是以管子表号"Sch"表示壁厚；2）是以管子重量表示管壁厚度。

管法兰：美式法兰压力等级：CL 150 300 400 600 900 1500 2500 Psi 7个等级公称直径：DN15~600mm法兰密封面：凸台面（RF）、凹凸面（MF）、榫槽面（TG）、金属环连接面4种法兰型式：平焊式、承插焊式、对焊式、螺纹连接式、松套式及法兰盖6种◆美国应用标准体系ANSI中常用的标准有：ANSI/ASME B36.10 无缝及焊接钢管ANSI/ASME B36.19 不锈钢无缝及焊接钢管ANSI/ASME B16.9 工厂制造的钢对焊管件ANSI/ASME B16.11 承插焊和螺纹锻造管件ANSI/ASME B16.28 钢制对焊小半径弯头和回弯头ASME/ANSI B16.34 法兰连接、螺纹连接和焊接连接的阀门ASME/ANSI B16.5 管法兰和法兰管件ASME/ANSI B16.36 孔板法兰ASME/ANSI B16.42 球墨铸铁法兰和法兰管件ASME/ANSI B16.47 大直径钢法兰ASME/ANSI B16.20 管法兰用缠绕式、包覆式垫片和环槽式用金属垫片ASME/ANSI B16.21 管法兰用非金属平垫片ASME/ANSI B18.2.1 方头和六角头螺栓和螺纹ASME/ANSI B18.2.2 方头和六角头螺母API std605 大口径法兰、法兰盖API std526 法兰连接钢制泄压阀API std598 阀门的检验与试验API std599 法兰连接和焊接连接的金属旋塞阀.果API std600 法兰和对焊连接的钢制闸阀API std602 小型钢闸阀(紧凑型闸阀)API std603 150磅耐腐蚀用法兰阀API std608 法兰连接和对焊连接的金属球阀API std609 支耳型和对夹型蝶阀API std6D 管道阀门规范MSS SP-44 带颈平焊法兰本人的学习总结( 关于ANSI ASTM 和ASME标准)ANSI简介美国自愿性标准体系管理和协调机构――《美国国家标准学会》（ANSI）ANSI标准1918年，美国材料试验协会（ASTM）、与美国机械工程师协会（ASME）、美国矿业与冶金工程师协会（ASMME）、美国土木工程师协会（ASCE）、美国电气工程师协会（AIEE）等组织，共同成立了美国工程标准委员会（AESC）。

表A ASME B16.34规定的标准磅级阀门（常用材料）额定工作压力和试验压力单位：Mpa注：1.各压力级阀门的低压气密封试验压力均为0.6Mpa（6bar）。

2．1bar=0.1Mpa 1 psi= 0.06894757bar表B ASME B16.34规定的专用磅级阀门（螺纹端和焊接端阀门常用材料）额定工作压力和试验压力单位：Mpa注：1.各压力级阀门的低压气密封试验压力均为0.6Mpa（6bar）。

2．1bar=0.1Mpa 1 psi= 0.06894757barZ41H产品概述：(保特律阀门)闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流。

闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,介质温度不高时为2°52。

楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀亦叫明杆闸阀。

通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动,也就是将操作转矩变为操作推力。

开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。

实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。

为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2－1圈,作为全开阀门的位置。

因此,阀门的全开位置，按闸板的位置即行程来确定。

有的闸阀,阀杆螺母设在闸板上，手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

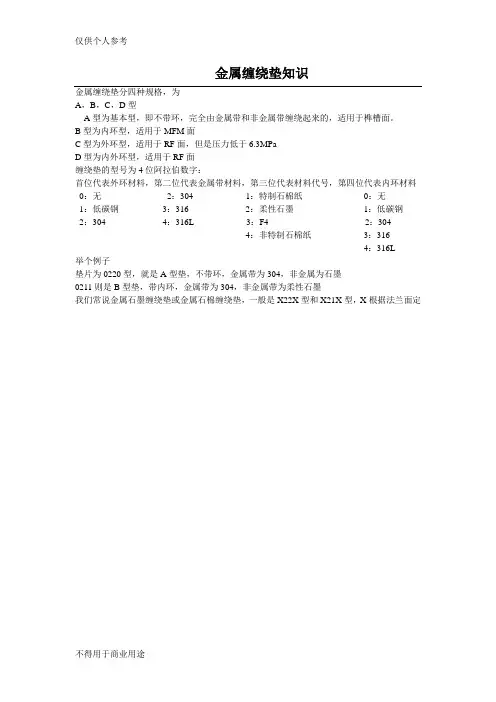

金属缠绕垫知识金属缠绕垫分四种规格，为A，B，C，D型A型为基本型，即不带环，完全由金属带和非金属带缠绕起来的，适用于榫槽面。

B型为内环型，适用于MFM面C型为外环型，适用于RF面，但是压力低于6.3MPaD型为内外环型，适用于RF面缠绕垫的型号为4位阿拉伯数字：首位代表外环材料，第二位代表金属带材料，第三位代表材料代号，第四位代表内环材料0：无2：304 1：特制石棉纸0：无1：低碳钢3：316 2：柔性石墨1：低碳钢2：304 4：316L 3：F4 2：3044：非特制石棉纸3：3164：316L举个例子垫片为0220型，就是A型垫，不带环，金属带为304，非金属为石墨0211则是B型垫，带内环，金属带为304，非金属带为柔性石墨我们常说金属石墨缠绕垫或金属石棉缠绕垫，一般是X22X型和X21X型，X根据法兰面定仅供个人用于学习、研究；不得用于商业用途。
