2014中考物理复习知识点练习--综合类作图题11．下列各图中，正确．．的是（）答案：D2．下列作图正确的是答案：B3．如图3所示，不正确．．．的是答案：B4.下列作图中，错误的是答案：B5．请按下列要求在答题卡上作图。
（1）画出图11中重为2N的紫砂茶壶受到的重力示意图。
（2）画出图12中入射光线AO 的反射光线。
（3）画出图13中新型核桃夹手柄受到力F 的力臂。
答案：．（1） （2） （3）6.在图9(甲)中画出物体A 所受重力的示意图。
在图9(乙)中的虚线内填上适当的光学仪器。
答案：7.按要求完成下列各图：（1）图甲中，一束光射向一块玻璃砖. 画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）；（2）在图乙中画出斜面上的物体所受的重力G 和物体对斜面压力F 的示意图；（3）按图丙中小磁针的指向判定螺线管的极性和电流的方向.答案：（1）正确画出光经过玻璃和离开玻璃后的径迹各0.5分，画出两条法线1分（图略）.（2）正确画出压力、重力的示意图各1分，对应的作用点不正确不给分（图略）. （3）正确标出螺线管的N 、S 极1分，标出电流方向1分（图略）. 8.请按要求完成以下作图。
（1）画出图5中小明受到的重力示意图。
（2）画出图6中折射光线的大概位置。
（3）根据图7中通电螺线管的磁感线方向标出小磁针的N 极。
图11图12图13答图1答图2答图3答案：9.按要求作图(必须用尺作图)（1）．请在图甲中画出物体所受重力的示意图。
（2）．画出图乙中光线AO 经平面镜后的射光线。
（3）．把图丙中的开关．电灯正确地连入家庭电路。
答案：图5图6图7图 5G图7N图610.(1) 图11甲中，小球悬挂在天花板上，请画出它所受的重力的示意图； ⑵ 图11乙所示O 是杠杆的支点，请在图中画出F 1的力臂。
⑶图11丙所示，磁体N 极与通电螺线管A 端相吸引，标出通电螺线管的电流方向。
答案：11.请根据题意作图：⑴粗细均匀重为3N的木棒靠在墙上如图11所示，请你在图上作出木棒所受重力的示意图。
2013年杭州市各类高中招生考试(用铅笔画图连图)科学物理部分练习作图题部分一、力学包括力的图示和示意图、受力分析、力臂、滑轮绕线等。
1、某一直流电动机提升重物的装置，如图所示，重物的质量m =50kg ，电源提供给电动机的电压为U =110V ，不计各种摩擦，当电动机以v =0.9m/s 的恒定速率向上提升重物时，电路中的电流强度I =5.0A ，求电动机的线圈电阻大小（取g =10m/s 2）。
2.某一电动机，当电压U 1=10V 时带不动负载，因此不转动，这时电流为I 1=2A 。
当电压为U 2=36V 时能带动负载正常运转，这时电流为I 2=1A 。
求这时电动机的机械功率是多大？1.请面出图中作用在杠杆上两个力F 1、F 2的力臂．第4题2. 在图中，O 是杠杆的支点，请画出力F 的力臂，并用字母l 表示．3.如图木棒能绕0点转动，要用一个最小的动力使木棒处于如图所示的平衡状态，请画出动力的示意图，并标出它的力臂L ．4. 将图六所示的圆木滚上台阶，画出所用的最小的动力的方向及力臂。
5. 用滑轮组提升重物G ，在图4中画出最省力的绕绳方法。
6.用笔画线代替绳子，完成如图5所示的装置。
要求：匀速提升物体时，作用在绳子自由端的拉力为F ，且F=2G(不计滑轮重、摩擦)。
磁 这块内容主要是根据磁场判别小磁针的N/S 极、或反过来判别、能画出通电螺线管的绕法、电流方向、磁极等7.给螺线管通电后，旁边的小磁针的北极指向如图2所示，请在图中标出螺线管的N 、S 极和电源的“+”、“-”极。
第七题第八题第5题第五题8.请在图甲中画出导线绕行方向。
电学出如图所示实物图的电路图．如图所示伏安法测电阻R X，请在框内画出电路图并连接实物图。
9.测电功率1．如下图（甲）所示是测定小灯泡功率所需要的电路元件，其中电源为三节新的干电池，灯泡的额定电压为2．5V，灯丝电阻约10Ω，滑动变阻器的规格为“20Ω 1A”（1）实验原理是_____________________．（2）该实验中需要测定的物理量有________________________．请在虚线框内画出实验电路图，并连接好电路．（3）在连接电路的过程中，开关应_________，滑动变阻器滑片P应放在_________端，电流表的量程应选_________，电压表的量程应选_________．（4）闭合开关S后，调节滑片P使电压表示数为_______V，灯正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率是_______W，此时灯丝的电阻是_______Ω．（5）当调节滑片P使电压表示数为2V时，小灯泡的实际功率是_______W．（6）若某同学闭合开关S后，灯较暗，移动滑片P，电流表、电压表示数都不变，其原因是____________________________________．（7）若某同学闭合开关S后，灯不亮，电流表无示数，电压表有示数，其原因是____________________________________．2、电动机是利用通电导体在__________中受力的原理制成的。
2014年度中考物理复习专题——作图题［考点提示］作图题的考查难度均为容易题，力学作图题中涉及的知识点有力的示意图、力臂的画法、杠杆示意图、滑轮组的装配等。
光学作图题主要考查光的反射定律、光的折射定律、平面镜成像特点、凸透镜、凹透镜对光线的作用等知识点。
电学作图题的类型有根据要求画电路图或连接实物图、根据要求设计电路、电路图或实物图改错、画几种常见磁场的磁感线、根据右手定则判断通电螺线管的N、S极或电流方向、画螺线管的绕法、家庭电路的连接等。
［作图技巧及习题］一. 光学作图题（一）. 关于光的反射定律的作图。
（二）. 关于平面镜成像的作图。
（三）. 关于光的折射定律的作图。
1、直接利用光的折射定律作图方法：抓住光的折射规律：光从空气中斜射入水等其他透明物质中时，折射光线与入射光线分居在法线的两侧，折射角小于入射角；光从水等其他透明物质中斜射入空气中时，折射光线与入射光线分居在法线的两侧，折射角大于入射角；当光垂直入射到两种透明物质的分界面时，折射光线不改变方向。
在此基础上结合几何知识就可以正确地作出相应的折射光路图了。
2、凸透镜成像作图方法：抓住凸透镜成像的特征：经过光心的光线折射后不改变传播方向；平行于主光轴的光线经过凸透镜折射后经过异侧的焦点；从凸透镜焦点发出的光线折射后平行于凸透镜的主光轴，同时结合几何知识就可以正确进行作图。
最后记住，所有的光路都具有可逆性，因此有时候我们能够巧妙地应用光路的可逆性进行作图。
（四）、例题：1、在如图甲中，AO、BO/为点光源S射向平面镜的两条入射光线。
请在图中标出点光源S和S/的位置并画出光路图。
2、如图甲所示，电工要从房A点拉导线到河岸安装一盏路灯O后再到房B点，路灯O选在岸上何处用的导线最短？小莉将河岸当作平面镜，用光学作图法很简单地确定了路灯O的位置，请画出小莉的作图。
3．请在下图甲、乙的虚线框内分别画一个适当的光学器件，使它满足图中改变光路的要求。
中招物理作图题(1)中考导航中考作图题一般是设置两个小题，分值为4分，主要考查学生的识图、作图、以及与作图有关的综合解答能力。
它分为两大类：基本作图题和设计作图题，基本作图题考查基本作图方法和基本作图能力，设计作图题考查建模能力、设计能力、创新能力和做题技巧。
作图题命题范围：力学部分：力的示意图杠杆的力和力臂滑轮组绕线光学部分：光的反射与折射平面镜成像凸、凹透镜的三条特殊光线电磁学部分：画电路图、连接实物图通电螺线管部分家庭电路连接作图注意事项1 、作图题规范性要求较高，必须使用标准的作图工具。
2 、要审清题目的作图要求。
3 、熟练掌握与图形相关的物理概念和规律。
4 、力学作图着重将力的作用点表明，相应的力应用相应的字母。
5 、光学作图的重点是：区分线的虚实，如辅助线和法线必须用虚线。
要注意箭头不能漏画，箭头的方向不能画反。
透镜对平行光线的光路一定要牢记心中，作图时切记光路可逆。
6 、电学作图的重点是：导线不能交叉。
教学方法学生先做自测卷，然后小组交流答案，教师在大屏幕上展示答案，小组提问不清楚的题目，别的小组给以解答，教师进补充，最后评出最不耻下问奖、最佳讲师奖、最佳团队奖。
一、力学作图知识回顾1 、力的、和叫做力的三要素。
2 、物体由于而产生的力叫弹力。
3 、压力的方向总是垂直于支持面指向被压的物体；支持力的方向总是垂直于支持面指向被支持的物体；绳的拉力方向总是沿着绳而指向绳收缩的方向。
4 、地面附近的物体由于地球的而使物体受到的力叫重力。
重力的方向是，重力的作用点在。
5 、两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种相对运动的力，这种力叫摩擦力。
6 、摩擦力的方向总是与物体相对运动的方向。
7、浮力的方向是8、浸没在液体中的物体，当F浮 G物时，上浮最后漂浮，此时F浮 G 物。
当F浮 G物时，下沉当F浮 G物时，悬浮9、杠杆中最省力的确定：找杠杆上距离支点最远的动力作用点，连接两点即最长的动力臂,作最长动力臂的垂线并确定方向10、使用滑轮组时:先确定拉着动滑轮的绳子段数nS=nh F拉=1∕n(G物+G动)分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力，然后再分析物体受哪些力，这些力的大小和方向。
2014年全国各地中考物理试题分类汇编—作图题（2014年广东省）（1）如题15-1图是静止在水平地面上的篮球，请作出这个篮球受力的示意图。
（2）请在题15-2图中作出光线从空气进入水中的大致光线。
（3）请在题15-3图中标出通电螺线管磁感线方向，在括号中标出电源的正负极。
（4）请用笔画线代替导线在题15-4图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。
15、（1）如题15-1图是静止在水平地面上的篮球，请作出这个篮球受力的示意图。
（2）请在题15-2图中作出光线从空气进入水中的大致光线。
（3）请在题15-3图中标出通电螺线管磁感线方向，在括号中标出电源的正负极。
（4）请用笔画线代替导线在题15-4图中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。
12．（2014年甘肃省白银市）（6分）（2014•白银）（1）请在图甲中小磁针左侧的括号中标出N或S 极，在虚线上标出磁感线的方向．（2）如图乙所示是生活中常用的一款指甲刀，手柄CBA是省力（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂。
解答：解：（1）根据安培右手定则，利用通电螺线管上电流，能够确定通电螺线管的左端为S极，右端为N极；因为同名磁极相互排斥，则小磁针的左端为S极，右端为N极；磁感线从N极出发，回到S极，所以作图如下图甲：（2）由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，动力臂大于阻力臂，属于省力杠杆；力臂如下图乙；13．（2014年广东省广州市）（2分）（2014•广州）如图，一束光射入水中，在水底形成光斑（1）画出水面的反射光线；（2）画出水中的折射线．解答：解：根据光的反射中，反射角等于入射角；从空气斜射入水中时，发生折射，折射角小于入射角，完成光路如图所示：18．（2014年广东省广州市）（5分）（2014•广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线．（1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂；（4）根据公式F1l1=F2l2判断肌肉对前臂的拉力大于重物对手的拉力（选填“大于”、“等于”、“小于”）．解答：解：（1）重物对手的压力竖直向下，作用点在手掌上，示意图如下；（2）肌肉对前臂的拉力沿ab方向向上，示意图如下；（3）从支点O向ab引垂线段，即为拉力的力臂，如图所示；（4）由图知，相对于O点，重物的力臂远远大于拉力的力臂，由公式F1l1=F2l2知，前臂是一个费力杠杆，肌肉对前臂的拉力大于重物对手的压力．故答案为：（1）（2）（3）（4）F1l1=F2l2；大于．21．（6分）（2014•泰州）根据要求作图．（1）在图（甲）中画出与入射光线对应的折射光线．（2）图（乙）是用羊角锤拔钉于的情景．请画出动力F1的力臂l1和羊角锤所受阻力F2的示意图．（3）图（丙）是楼梯照明灯的模拟电路．它的要求是，在楼梯的上下两端都能对灯实行控制．请在图上补画连接导线，使之符合这个要求．解答：解：（1）过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：；（2）过钉子与地面的接触点作竖直向下的力，即阻力F2；然后过支点O作垂直于F1作用线的垂线段即L1．图示如下：（3）由题意知，需要组成由两个开关并联后与一只灯泡串联的照明电路．如图所示；．31．（鄂州市2014）一个空心小铁球放在盛水的容器中且置于铁棒AB的上方，绕在铁棒上的线圈接入如图电路中，开关S闭合后，小铁球仍浮在水面上，试在图中标出B端的磁极，并作出小铁球的受力示意图。

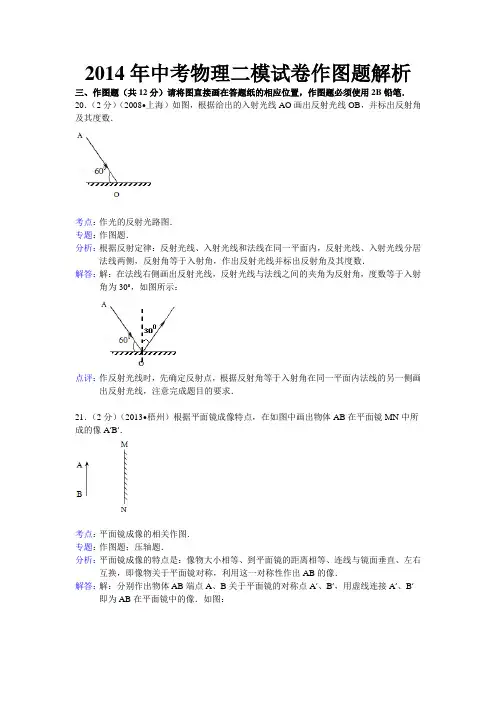

2014年中考物理二模试卷作图题解析三、作图题（共12分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔．20．（2分）（2008•上海）如图，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数．
21．（2分）（2013•梧州）根据平面镜成像特点，在如图中画出物体AB在平面镜MN中所成的像A′B′．
22．（2分）（2014•杨浦区二模）如图，重为4牛的小球悬浮在水中，用力的图示法画出小球所受的重力．
23．（2分）（2014•杨浦区二模）在图中的○里填上适当的电表符号，填上后要求电路成为正确的并联电路．
24．（2分）（2014•杨浦区二模）根据如图中小磁针的N极，标出通电螺线管的N极、磁感线方向，并在括号内标出电源的正、负极．
25．（2分）（2014•黄浦区三模）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流．。
2014年中考物理《作图题》专题解析D虚线画的：（1）虚像（2）光线的反向延长线（3）法线（4）其它辅助线应用实线画的：（1）实物（2）实像（3）实际实线3、光线要带箭头，光线与光线之间要连接好，不要断开；4、作光的反射或折射光路图时，应先在入射点作出法线(法线用虚线画)，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线；5、当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大；6、对于透镜的作图要记住几条特殊光线：（1）平行于主光轴的光线经凸透镜折射后，折射光线会聚于焦点。
（2）从凸透镜焦点发出的光线经凸透镜折射后，折射光线平行于主光轴射出。
（3）通过凸透镜光心的光线传播方向不改变。
（4）平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点；（5）平面镜成像时，所有反射光线的反向延长线一定经过镜后的像；题型一:画出反射或入射光线方法归纳：（1）：先作法线(过“O”点垂直镜面的虚线)（2）：利用光的反射规律（反射角等于入射角）确定反射或入射光线，并画出来（入射、反射光线用带箭头的实线）（3）：标出反射角、入射角的符号及大小例1 ：请做出下图中各图的入射光线或反射光线并标出反射角。
甲甲乙题型二、根据给出的反射、入射光线画出镜面方法归纳：1、根据已知条件作入射和反射光线。
2、画出反射光线与入射光线的角平分线，即法线ON（尺规作图）3、根据法线与反射面垂直，画出镜面。
（镜的背面要均匀画上短斜线）例2 ：如下图，有一束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置例3：如下图,太阳光与水平地面成300，现在用一平面镜把太阳光反射到竖直的井底。
画出平面镜的位置及镜面与水平方向所夹的角度大小。

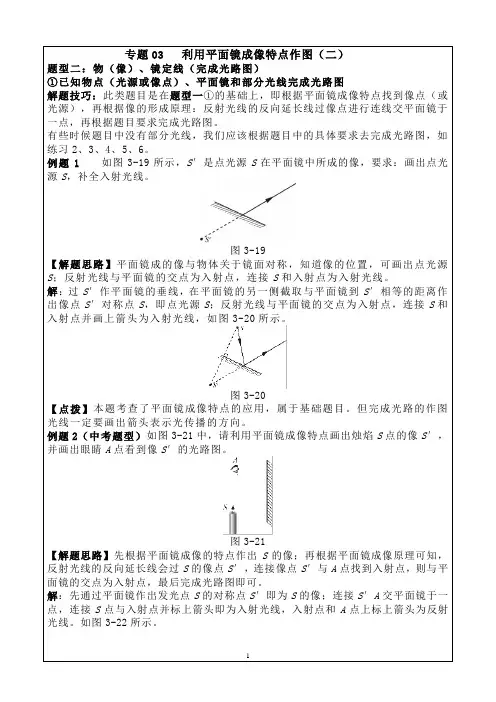

题型三、根据平面镜成像原理画出反射光线方法归纳：先根据平面镜成像的特点画出发光点的像，后根据平面镜成像原理（则每条反射的反向延长线都经过对应的像点）确定反射光线的方向，画出射光线。
2014中考物理作图题专题一、 光学作图题1．我们在平静的湖面能看到岸上景物美丽的倒影．用AB 代表湖岸边的一棵树，如图所示，（1）请你画出树AB 在水中的倒影A ′B ′．（可把水面看成一块平面镜）（2）在图中照相机在C 点拍摄到树AB ，及其在水中的倒影A ′B ′的光路图。
2、在图中方框内填入能矫正视力的透镜及光路图3、有一束光沿AO 射入一个暗盒中的平面镜上，如图8所示，若要使反射光线从小孔B 射出，可以将平面镜上、下、左、右移动，使移动后的镜面与原镜面平行，试画出此时平面镜放置的位置，并完成光路。
4、如图中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光路图作图确定哪架是实际飞机。
5、如图，小王在湖中乘船游玩时，发现水中有一只青蛙，他用激光笔照射到了这只青蛙。
请在图中画出照射青蛙时的入射光线、折射光线和反射光线二、 力学作图题1、 如图15所示，使用羊角锤拔钉子，动力作用在锤柄上A 点． 请作出拔钉子时所用最小动力F 1的示意图及阻力F 2的力臂L 2．2、使杠杆AB 在如上中图所示位置静止时，需在A 点加一个力F ，要使这个力最小，请在图上画出F 的示意图，并标明它的力臂。
3. 要求用一个最小的力F ，使上图中的杠杆平衡，请画出这个力的示意图，标明它的力臂。
4、如图，自来水管中的水正在流淌，请大致画出B 管中水面的位置。
图图155、（河南）在倒置的漏斗里放一个乒乓球，从漏斗口向下用力吹气，乒乓球将悬浮在漏斗里。
请你画出此时乒乓球受力的示意图。
三、热学作图题1、质量和初温（等于室温）都相同的水和酒精盛在相同的容器中，用两个完全相同的酒精灯给它们加热，请在直角坐标中粗略画出水和酒精从室温开始到沸腾前的温度随加热时间变化的图像，并分别用l1、l2表示。
〔室温约为20℃〕2、给-10℃的冰加热，在右边图像中画出，在加热过程中，温度随时间的变化图像。
三、电学作图题1.将图甲中的各个元件连成电路(用笔画线表示导线，不许交叉)，要求电动机、电铃、电灯并联，开关S1做总开关，开关S2只控制电铃。
