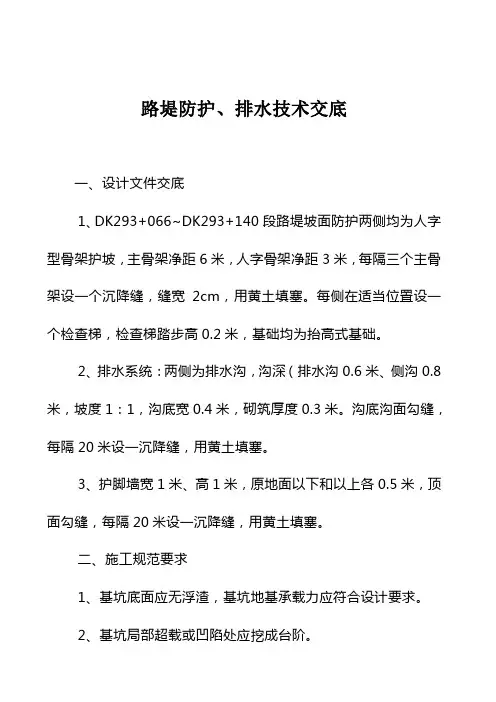

路堤防护、排水技术交底一、设计文件交底1、DK293+066~DK293+140段路堤坡面防护两侧均为人字型骨架护坡,主骨架净距6米,人字骨架净距3米,每隔三个主骨架设一个沉降缝,缝宽2cm,用黄土填塞。
每侧在适当位臵设一个检查梯,检查梯踏步高0.2米,基础均为抬高式基础。
2、排水系统:两侧为排水沟,沟深(排水沟0.6米、侧沟0.8米,坡度1:1,沟底宽0.4米,砌筑厚度0.3米。
沟底沟面勾缝,每隔20米设一沉降缝,用黄土填塞。
3、护脚墙宽1米、高1米,原地面以下和以上各0.5米,顶面勾缝,每隔20米设一沉降缝,用黄土填塞。
二、施工规范要求1、基坑底面应无浮渣,基坑地基承载力应符合设计要求。
2、基坑局部超载或凹陷处应挖成台阶。
3、砌筑应采用挤浆法砌筑,确保灰缝饱满。
砌块应大面朝下,丁顺相间,互相咬紧,上下错缝,不得有通缝和空缝,砌体周边应平顺缝齐。
4、砌体砂浆由施工单位每100m3砌体的砂浆取1组试件,不足100 m3按取一组试件。
5、砌体应采用坚硬,不易风化的片石砌筑,片石强度不得低于MU30。
6、各砌层应先砌外圈定位砌块,并与里层砌块交错连成一体。
定位砌块宜选用表面较平整且尺寸较大的石料,定位砌缝应满铺砂浆,不得镶嵌各方向尺寸小于15cm的小石块。
7、定位砌块砌完后,应先在圈内底部铺一层砂浆,其厚度应使石料在挤压安砌时能紧密连接,且砌缝砂浆密实、饱满。
砌筑腹石时,石料间的砌缝应相互交错、咬搭,砂浆密实。
石料应大小搭配,较大的石料应以大面为底,较宽的砌缝可用小石块挤塞。
挤浆时可用小锤敲打石料,将砌缝挤紧,不得留有孔隙。
8、定位砌块表面砌缝的宽度不得大于4cm。
砌体表面与三块相邻石料相切的内切圆直径不得大于7cm,两层间的错缝不得小于8cm,每砌筑120cm高度以内应找平一次。
9、砌体表面的勾缝,应符合设计要求,并应在砌体砌筑时留出2cm深的空缝。
勾缝采用凹缝。
勾缝所用的砂浆强度,不得小于砌体所用的砂浆强度。
交底内容:
编制:复核: 签收:年月日
交底内容:
编制:复核:签收:年月日注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底书外,还要以书面形式进行技术交底;
编制:复核:签收:年月日注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底书外,还要以书面形式进行技术交底;
附属二工班
交底内容:
(1)透水土工布:质量400g/m2,厚度》2.8m ;断裂强力》20.5kN/m,断裂伸长率:纵向 < 60%CBR 顶破强力》3.5kN ;等效孔径090=0.07〜0.1m ;渗透系数1.0〜3.0 x 10-
cm/s ; 撕破强力:纵向〉0.56kN ,横向〉0.56kN.
编制: 复核: 签收: 年 月 日
注:①对重点工程、关键部位及质量要求高的特殊工程除口头交底书外,还要以书面形式进行技术交底;

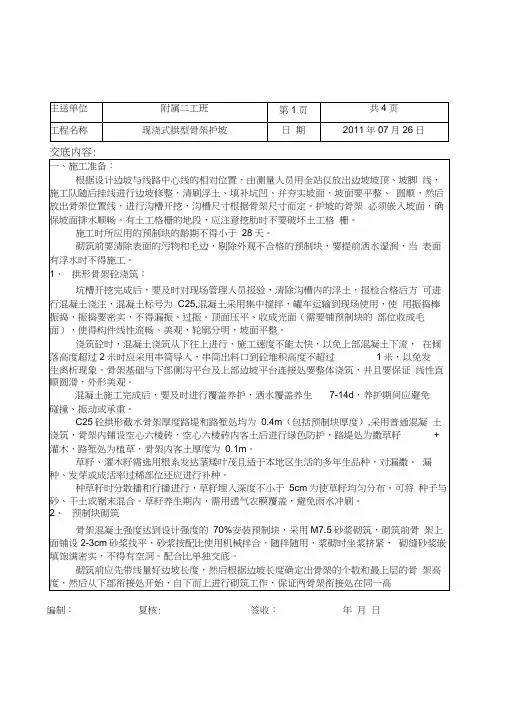

工程名称
现浇式拱型骨架护坡
2011年07月26日
主送单位
C25混凝土帽石。
骨架护坡施工技术交底一、引言骨架护坡施工技术是一种常用的护坡方式,通过利用骨架结构来加固和保护坡体,以防止坡体滑坡、坡面冲刷等不良地质现象的发生。
本文将从施工前的准备工作、施工工艺流程、材料选用等方面进行详细的技术交底,以确保骨架护坡施工的质量和安全。
二、施工前的准备工作1. 勘察与设计:根据施工地的具体情况,进行坡体勘察与设计工作,确定骨架护坡的具体方案。
2. 准备材料:根据设计方案,采购所需的材料,如骨架结构材料、填充材料等。
3. 施工人员培训:对施工人员进行相关的技术培训,使其了解骨架护坡施工的要点和安全注意事项。
三、施工工艺流程1. 清理坡面:清理坡面的杂草、泥沙等杂物,确保坡面清洁。
2. 搭建骨架结构:根据设计图纸,搭建骨架结构,采用钢筋混凝土或钢结构材料,确保护坡结构的牢固和稳定。
3. 填充材料:在骨架结构内填充适当的填充材料,如石子、碎石混凝土等,使骨架结构能够承受坡体压力。
4. 防渗层处理:在填充材料上进行防水处理,以防止水土流失和坡面渗漏。
5. 植被恢复:施工完成后,根据需要进行植被恢复工作,种植适宜的植物,以加固土壤和美化环境。
四、材料选用1. 骨架结构材料:根据设计要求和实际情况,选择合适的骨架结构材料,如钢筋混凝土、钢结构等。
材料应具有足够的强度和耐久性。
2. 填充材料:选择适宜的填充材料,如石子、碎石混凝土等,填充材料应具有良好的稳定性和抗压能力。
3. 防渗层材料:选择优质的防渗层材料,如聚乙烯薄膜、沥青饼等,确保防渗层的效果和使用寿命。
4. 植被材料:根据施工地的气候条件和要求,选择适宜的植被材料,如草坪草、防护植物等,以增强骨架护坡的生态效益。
五、施工质量和安全控制1. 施工质量控制:严格按照设计要求进行施工,确保骨架结构的牢固和稳定,填充材料的均匀和密实,防渗层的完整和耐久。
2. 安全控制:施工人员必须佩戴好个人防护装备,如安全帽、防护鞋等,遵守施工现场的安全规章制度,严禁违章作业和操作。

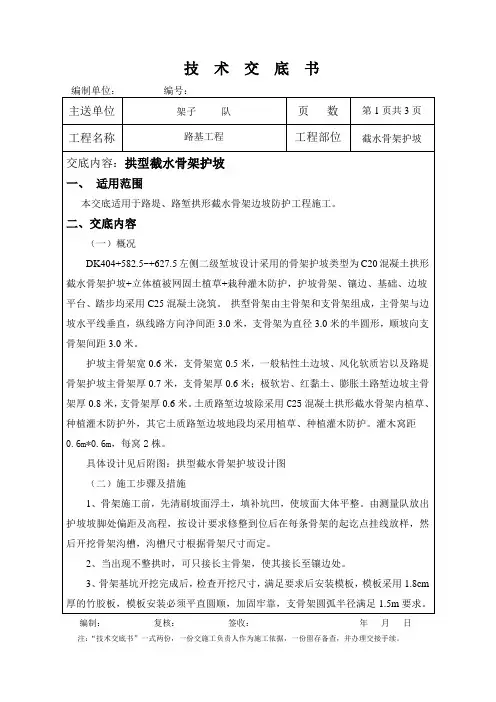

编制单位:编号:主送单位架子队页数第1页共3页工程名称路基工程工程部位截水骨架护坡交底内容:拱型截水骨架护坡一、适用范围本交底适用于路堤、路堑拱形截水骨架边坡防护工程施工。
二、交底内容(一)概况DK404+582.5~+627.5左侧二级堑坡设计采用的骨架护坡类型为C20混凝土拱形截水骨架护坡+立体植被网固土植草+栽种灌木防护,护坡骨架、镶边、基础、边坡平台、踏步均采用C25混凝土浇筑。
拱型骨架由主骨架和支骨架组成,主骨架与边坡水平线垂直,纵线路方向净间距3.0米,支骨架为直径3.0米的半圆形,顺坡向支骨架间距3.0米。
护坡主骨架宽0.6米,支骨架宽0.5米,一般粘性土边坡、风化软质岩以及路堤骨架护坡主骨架厚0.7米,支骨架厚0.6米;极软岩、红黏土、膨胀土路堑边坡主骨架厚0.8米,支骨架厚0.6米。
土质路堑边坡除采用C25混凝土拱形截水骨架内植草、种植灌木防护外,其它土质路堑边坡地段均采用植草、种植灌木防护。
灌木窝距0.6m*0.6m,每窝2株。
具体设计见后附图:拱型截水骨架护坡设计图(二)施工步骤及措施1、骨架施工前,先清刷坡面浮土,填补坑凹,使坡面大体平整。
由测量队放出护坡坡脚处偏距及高程,按设计要求修整到位后在每条骨架的起讫点挂线放样,然后开挖骨架沟槽,沟槽尺寸根据骨架尺寸而定。
2、当出现不整拱时,可只接长主骨架,使其接长至镶边处。
3、骨架基坑开挖完成后,检查开挖尺寸,满足要求后安装模板,模板采用1.8cm 厚的竹胶板,模板安装必须平直圆顺,加固牢靠,支骨架圆弧半径满足1.5m要求。
编制:复核:签收:年月日编制单位: 编号:主送单位 架子 队 页 数 第2页共3页 工程名称路基工程工程部位截水骨架护坡4、浇筑混凝土:混凝土标号采用C25砼,由拌合站统一搅拌生产,砼罐车运输至现场,混凝土达到现场后由实验员检查混凝土的塌落度、入模温度、含气量等参数浇筑时自下而上分层浇筑,振动棒振捣密实,支骨架应与主骨架同时浇筑成型,两骨架衔接处应处于同一高度。

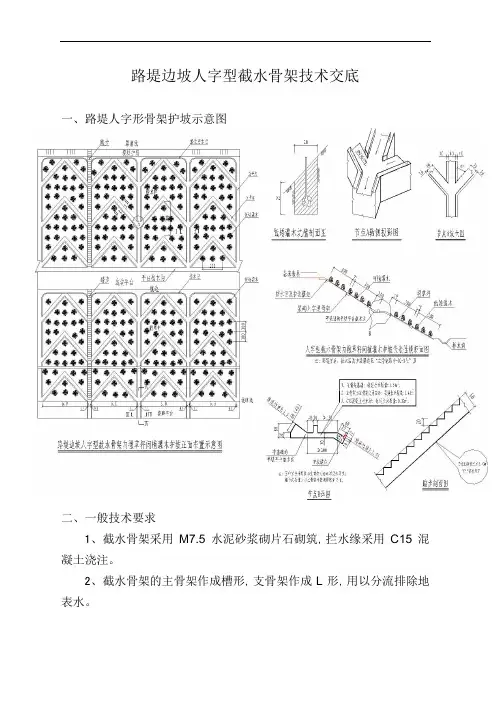

路堤边坡人字型截水骨架技术交底一、路堤人字形骨架护坡示意图二、一般技术要求1、截水骨架采用M7.5水泥砂浆砌片石砌筑,拦水缘采用C15混凝土浇注。
2、截水骨架的主骨架作成槽形,支骨架作成L形,用以分流排除地表水。
3、骨架由支骨架和主骨架组成。
主骨架和边坡水平线垂直,沟底厚0.6m,沟槽宽0.4m,深 0.1m,沟槽两侧设置 0.1m 厚 C15 混凝土拦水沿,详见“I-I 剖面图”,主骨架净间距6m;支骨架和主骨架成45°,按人字型铺设,沟底厚0.4m,沟槽宽0.4m,深0.1m,沟槽下侧设置0.1m厚C15混凝土拦水沿,详见“Ⅱ-Ⅱ剖面图”,支骨架净间距为3m。
4、护坡防护起迄点处各0.5m宽度内采用M7.5水泥砂浆砌片石镶边加固,厚0.6m。
⑸、单级护坡最大高度>6 m(多级护坡其总高度最大值>10 m)且连续长度>50m,间距50 米左右,沿坡面设浆砌片石踏步一处,以利养护作业,踏步宽 0.6m。
详见“踏步剖面图”。
三、交底范围本交底适用于兰渝铁路四分部范围内路堤边坡人字形骨架护坡。
四、交底目的深入学习领会施工规范标准及设计意图,规范施工人员的工作行为,提高现场管理人员及技术人员的业务水平,高标准、高质量地完成该项工程。
五、技术交底1、施工顺序施工准备→坡面整修→测量放样→基槽开挖→肋条预制→砌筑施工→勾缝→养护2、施工工艺(1)施工准备施工现场三通一平工作要完成进入工作面的施工辅道修建完毕。
个钢筋和沙石材料已抽检合格,各机具已进场满足施工生产要求根据工程需要及工程划分、技术员、管理人员、及其其他的人员均已到位。
(2)坡面整修按照边坡坡度、基础高程等数据设固定的样板挂线,清刷表面浮土,浆砌片石填补凹坑使坡面平整,坡面整修经验收合格后方可进行下道工序施工。
(3)测量放样确保开挖后断面的复测工作已完成,开挖坡体在人工修整后其坡比等达到设计要求,然后由项目部测量人员测量出人字形截水骨架的位臵和相应的施做起止里程,骨架砌筑前按设计图纸对拱形骨架轮廓进行挂线,并用钢尺对基槽开挖位臵准确定位。

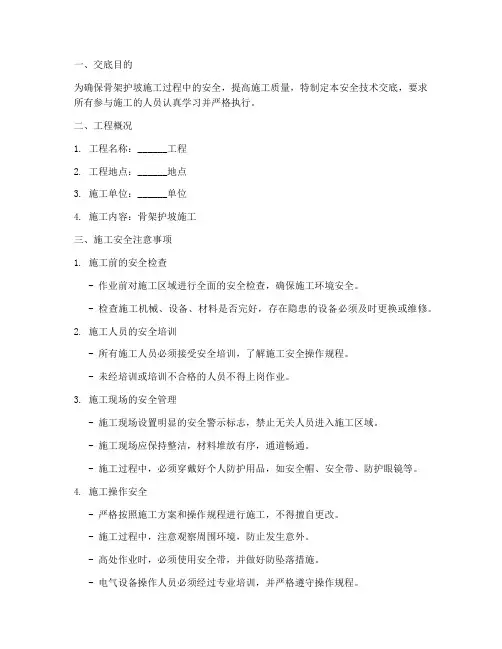

一、交底目的为确保骨架护坡施工过程中的安全,提高施工质量,特制定本安全技术交底,要求所有参与施工的人员认真学习并严格执行。
二、工程概况1. 工程名称:______工程2. 工程地点:______地点3. 施工单位:______单位4. 施工内容:骨架护坡施工三、施工安全注意事项1. 施工前的安全检查- 作业前对施工区域进行全面的安全检查,确保施工环境安全。
- 检查施工机械、设备、材料是否完好,存在隐患的设备必须及时更换或维修。
2. 施工人员的安全培训- 所有施工人员必须接受安全培训,了解施工安全操作规程。
- 未经培训或培训不合格的人员不得上岗作业。
3. 施工现场的安全管理- 施工现场设置明显的安全警示标志,禁止无关人员进入施工区域。
- 施工现场应保持整洁,材料堆放有序,通道畅通。
- 施工过程中,必须穿戴好个人防护用品,如安全帽、安全带、防护眼镜等。
4. 施工操作安全- 严格按照施工方案和操作规程进行施工,不得擅自更改。
- 施工过程中,注意观察周围环境,防止发生意外。
- 高处作业时,必须使用安全带,并做好防坠落措施。
- 电气设备操作人员必须经过专业培训,并严格遵守操作规程。
5. 施工过程中的安全监控- 施工现场设立专职安全员,负责日常安全巡查和监督。
- 发现安全隐患,立即采取措施消除,确保施工安全。
四、事故应急处理1. 事故报告- 发生事故后,立即停止作业,保护现场,并及时向上级报告。
2. 事故调查- 组织事故调查组,查明事故原因,提出处理意见。
3. 事故处理- 根据事故调查结果,对责任人进行严肃处理。
- 对事故现场进行整改,防止类似事故再次发生。
五、其他注意事项1. 施工过程中,应密切关注天气变化,遇到恶劣天气应暂停施工。
2. 施工结束后,对施工现场进行清理,确保不留安全隐患。
六、交底时间______年______月______日七、交底人______(签名)八、接受交底人______(签名)九、备注本安全技术交底作为施工过程中的重要依据,所有参与施工的人员必须严格遵守。

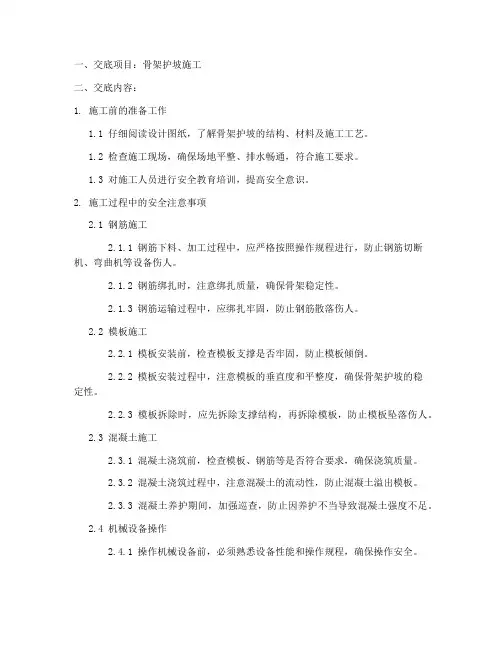

一、交底项目:骨架护坡施工二、交底内容:1. 施工前的准备工作1.1 仔细阅读设计图纸,了解骨架护坡的结构、材料及施工工艺。
1.2 检查施工现场,确保场地平整、排水畅通,符合施工要求。
1.3 对施工人员进行安全教育培训,提高安全意识。
2. 施工过程中的安全注意事项2.1 钢筋施工2.1.1 钢筋下料、加工过程中,应严格按照操作规程进行,防止钢筋切断机、弯曲机等设备伤人。
2.1.2 钢筋绑扎时,注意绑扎质量,确保骨架稳定性。
2.1.3 钢筋运输过程中,应绑扎牢固,防止钢筋散落伤人。
2.2 模板施工2.2.1 模板安装前,检查模板支撑是否牢固,防止模板倾倒。
2.2.2 模板安装过程中,注意模板的垂直度和平整度,确保骨架护坡的稳定性。
2.2.3 模板拆除时,应先拆除支撑结构,再拆除模板,防止模板坠落伤人。
2.3 混凝土施工2.3.1 混凝土浇筑前,检查模板、钢筋等是否符合要求,确保浇筑质量。
2.3.2 混凝土浇筑过程中,注意混凝土的流动性,防止混凝土溢出模板。
2.3.3 混凝土养护期间,加强巡查,防止因养护不当导致混凝土强度不足。
2.4 机械设备操作2.4.1 操作机械设备前,必须熟悉设备性能和操作规程,确保操作安全。
2.4.2 机械设备操作过程中,注意观察设备运行状态,发现异常立即停止操作,排除故障。
2.4.3 机械设备作业区域,设置警示标志,防止非操作人员进入。
3. 施工现场安全管理3.1 施工现场设置安全警示标志,提醒施工人员注意安全。
3.2 施工现场设置安全通道,确保人员、物资通行畅通。
3.3 施工现场设置消防设施,定期检查,确保消防设施完好。
3.4 施工现场设置应急救援设施,制定应急救援预案,提高应急处置能力。
三、检查执行情况3.1 施工过程中,定期检查安全技术交底执行情况,确保各项安全措施落实到位。
3.2 发现安全隐患,立即整改,防止安全事故发生。
四、交底人及日期交底人:(姓名)交底日期:(年月日)五、接受人项目部管理人员技术质量部安全环保部工程管理部物资部分包单位管理人员施工负责人注:本模板仅供参考,具体交底内容可根据实际工程情况进行调整。

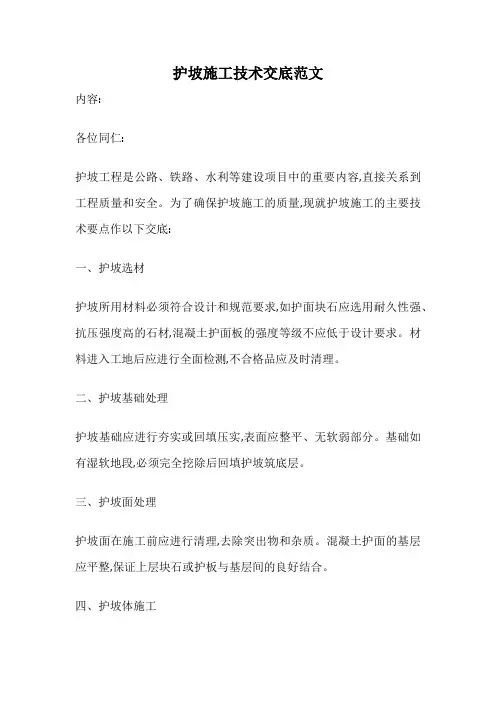

护坡施工技术交底范文
内容:
各位同仁:
护坡工程是公路、铁路、水利等建设项目中的重要内容,直接关系到工程质量和安全。
为了确保护坡施工的质量,现就护坡施工的主要技术要点作以下交底:
一、护坡选材
护坡所用材料必须符合设计和规范要求,如护面块石应选用耐久性强、抗压强度高的石材,混凝土护面板的强度等级不应低于设计要求。
材料进入工地后应进行全面检测,不合格品应及时清理。
二、护坡基础处理
护坡基础应进行夯实或回填压实,表面应整平、无软弱部分。
基础如有湿软地段,必须完全挖除后回填护坡筑底层。
三、护坡面处理
护坡面在施工前应进行清理,去除突出物和杂质。
混凝土护面的基层应平整,保证上层块石或护板与基层间的良好结合。
四、护坡体施工
石质护坡应根据设计规范平整排列石块,并逐级回填夯实。
混凝土护面板的连接、水平度、线形应符合要求,板间接缝应灌浆封实。
五、护坡防渗处理
护坡后方应进行防渗处理,如布设隔水毯、石方格架等,防止水土流失。
六、护坡监测
护坡施工完成后,应建立监测档案,定期检查护坡结构完整性,发现问题及时维修。
请各位施工人员务必按上述要点执行,做到心中有数,确保护坡工程质量。
如有疑问,随时请教相关技术人员。
一、工程概况1. 工程名称:____________________2. 工程地点:____________________3. 工程规模:____________________4. 施工单位:____________________5. 监理单位:____________________二、安全技术交底1. 作业人员安全注意事项(1)作业人员必须经过专业培训,持证上岗,熟悉路基骨架护坡施工工艺和安全操作规程。
(2)施工过程中,必须穿戴好安全帽、安全带、防尘口罩等个人防护用品。
(3)严禁酒后作业、疲劳作业,确保作业人员精神状态良好。
(4)施工区域应设置明显的警示标志,非作业人员不得进入。
2. 施工现场安全措施(1)施工前,对施工现场进行全面检查,确保施工场地平整、排水畅通。
(2)施工过程中,加强对施工现场的巡查,发现安全隐患及时整改。
(3)施工道路、用电、用水、排水等设施应满足施工要求,确保施工顺利进行。
(4)施工过程中,严格控制施工机械、设备的使用,确保设备运行安全。
3. 路基骨架护坡施工安全要点(1)基础施工:基础施工前,对地基进行勘察,确保地基承载力满足设计要求。
施工过程中,严格控制施工质量,确保基础稳定。
(2)骨架施工:骨架施工过程中,严格控制骨架的尺寸、形状,确保骨架与基础连接牢固。
施工过程中,加强材料管理,防止材料堆放不当导致安全隐患。
(3)坡面施工:坡面施工过程中,严格控制坡面尺寸、形状,确保坡面与骨架连接牢固。
施工过程中,加强材料管理,防止材料堆放不当导致安全隐患。
(4)排水设施施工:排水设施施工过程中,严格控制排水设施的位置、尺寸,确保排水畅通。
施工过程中,加强材料管理,防止材料堆放不当导致安全隐患。
4. 施工安全教育培训(1)施工前,对全体作业人员进行安全教育培训,提高作业人员的安全意识和操作技能。
(2)施工过程中,定期开展安全教育培训,强化作业人员的安全意识。
(3)对特殊工种作业人员进行专项培训,确保其具备相应的操作技能。
中铁五局衡茶吉铁路HCJ-2工程指挥部一项目经理部技术交底一、施工工艺(一)施工参数骨架护坡有拱型、方格型、人字型等类型。
截水骨架、镶边、基础、边坡平台、踏步均米用M7.5浆砌片石就地砌筑。
截水骨架的肋断面形式为L 型,其中拱型、人字型的骨架应作为槽型,用以分流排除地表水。
拱型骨架由主骨架和支骨架组成,主骨架与边坡水平线垂直,间距 3.0米,支骨架呈弧型,垂直线路方向的间距为3米;人字型骨架由主骨架和支骨架组成,主骨架与边坡水平线垂直,间距6.0米,支骨架与主骨架成45 °, 按人字型铺设,垂直线路方向的间距为3米;方格骨架与边坡水平线成45 ° , 左右相互垂直铺设,方格间距为3.0米,般黏性土边坡、风化软质岩、N>30 花岗岩全风化层边坡以及路堤主骨架护坡肋厚0.6米,拱或支骨架厚0.4米,极软岩、红黏土、膨胀土边坡主骨架厚0.8米,拱或支骨架厚0.4米。
在骨架底部0.5〜1米及顶部和两侧0.5米范围内,应用M7.5浆砌片石镶边加固,为便于养护,应在适当位置设置阶梯形踏步。
截水骨架内根据地层岩性、风化程度、边坡高度分别选用种草或喷播植草、客土喷播植草、立体植被网内喷播植草、喷混植生、空心砖内客土喷播植草、浆砌片石内截水植草窗等。
(如有铺设空心砖,现场技术人员现场交底,作业班组不得私自铺设。
)(二)工艺流程(见施工工艺流程图)(三)施工方法及要求1.骨架施工前必须先清刷坡面浮土,填补坑凹,使坡面大体平整。
2.浆砌片石应分层、分段砌筑。
分层水平砌缝应大致水平,各砌块的砌缝应相互错开。
砌筑骨架要求从衔接处开始,自下而上砌筑,两骨架衔接处应处于同一高度。
3.基础埋置深度除符合设计要求外,当其边侧存在取土坑或其他不利于基础稳定的因素时应采取必要的措施保护基脚。
4.浆砌片石要求采用挤浆法砌筑,要求养生良好。
6.居民区尽量安排在白天施工,避免夜间施工噪音影响居民休息7•工程完工后及时清理现场垃圾,做到文明退场。
骨架护坡施工技术交底在山区或沿河河道等坡地上,施工防护措施至关重要。
骨架护坡是一种常用的坡地防护工程,通过利用骨架结构和填充材料来加固和保护坡面。
本文将重点介绍骨架护坡施工技术,包括施工前的准备工作、骨架材料的选择、施工步骤和注意事项等内容。
一、施工前的准备工作在进行骨架护坡施工之前,需要进行一系列准备工作,以确保施工的顺利进行和工程质量的保证。
1. 市场调研和设计方案的确定:首先需要进行市场调研,了解当地的土地特点、护坡需求等。
然后根据具体情况确定设计方案,包括骨架护坡的高度、长度、材料选择等。
2. 施工图纸和施工方案的编制:根据设计方案绘制出具体的施工图纸,明确施工方案和步骤。
同时,还需要编制施工方案,明确工期、人员安排、材料采购等。
3. 材料的准备和采购:根据施工图纸和施工方案确定所需的骨架材料,包括钢筋、钢丝网、地膜等。
进行材料的准备和采购时,要注意选择正规的供应商,保证材料的质量和数量。
4. 施工场地的准备:清理施工场地,确保施工区域的平整和无障碍。
如果需要进行地基处理或者挖掘,则要根据实际需要进行相应的施工准备。
二、骨架材料的选择骨架护坡所用的材料主要包括钢筋、钢丝网和地膜等。
在选择材料时,需要考虑材料的性能、耐久性和可靠性等因素。
1. 钢筋:钢筋是骨架护坡中最常用的材料之一,其质量和强度直接关系到工程的稳定性和使用寿命。
在选择钢筋时,应注意其质量标准和强度等级,以及是否符合相关技术要求。
2. 钢丝网:钢丝网是用于加固填充材料的关键材料之一,其具有良好的抗拉强度和抗腐蚀性能。
在选择钢丝网时,应注意其规格、网孔大小和镀锌方式等。
3. 地膜:地膜是用于防止土壤流失和提高填充材料的稳定性的材料。
在选择地膜时,要考虑其防水性能、耐久性和耐候性等因素。
三、施工步骤1. 土方开挖:根据施工图纸和设计要求,进行土方开挖和土壤整平工作。
确保坡地的平整和施工的顺利进行。
2. 基底处理:对土壤基底进行处理,采取夯实、加固等方式,提高基底的稳定性和承载能力。
技术交底书
捣,截水缘在骨架混凝土施工完成后再进行浇筑。
当混凝土强度达到2.5 MPa后方可拆除拱形骨架侧模,侧模拆除后及时对侧面混凝土进行修整。
(5)混凝土养生
混凝土浇筑完成终凝后及时对坡面混凝土进行土工布覆盖,洒水养护,养护期为7 d。
(6)伸缩缝设置
为避免不均匀沉降,护坡沿线路方向每隔15~20m(每4~5条骨架)以及地层明显变化处设置伸缩缝,缝宽0.02m,缝内填塞沥青木板,深0.2m。
伸缩缝施工时应注意对骨架坡面混凝土的保护,防止沥青污染混凝土坡面,具体做法为:伸缩缝两侧坡面混凝土采用透明胶带覆盖,待沥青麻筋塞填完毕后再予揭除。
(7)骨架内空心砖铺设
在混凝土养护完成后,及时将骨架内的多余填料清出,拱圈的清理深度为0.1 m,随后进行混凝土空心砖的砌筑。
空心砖砌筑应按照先上部后下部的顺序,每个窗口内从下到上进行铺设。
空心砖与骨架相接处的空隙采用C25混凝土回填。
空心砖面低于截水槽顶面0.1m。
五、质量标准
(1)路基刷坡宜采用机械刷坡,路堑边坡应平顺、密实、稳固。
(2)边坡坡率应符合设计要求,偏陡量不应大于设计值的3%。
(3)超挖部分采用与护坡相同混凝土补齐,不允许用土石回填。
(4)骨架护坡施工顺序应自下而上,先施工基础再施工上部护坡,严禁无基础致护坡悬浮的情。
技术交底书编号:工程施工技术施工单位负责人名称编制称交底人职单位交底内容一、工程概边坡高度大3.0的土质路堤边坡防护采用拱形骨架护坡形式骨架护脚镶边及踏步均采M7.水泥砂浆砌片石砌筑脚墙采用片混凝土浇筑,拱形骨架截水棱采C2混凝土浇筑二、施工准2.测量放由项目部测量班用全站仪根据计算坐标放出骨架中心线及路基坡脚、路肩二级平台位置,用长0.5的钢钎打桩定位并测量高程。
放样完毕用钢尺复无误后再进行后续工序施工2.路基坡面、平台修根据放样结果按照设计的路基边坡坡度修整路基边坡坡面及二级平台面修坡用人工进行,施工过程中挂线定出坡面位置作为刷坡标准,人工清除坡浮土、松石,刷坡完毕后再挂线,经验收边坡坡度、平整度合格后进行后续工三、片石混凝土脚脚墙基坑用小型挖掘机开挖,人工配合修整成型,开挖过程中随时监控坑壁的稳定性,如有开裂、滑坍等现象立即回填,待处理完毕能够保证稳定后再进行开挖。
开挖完毕后用小型振动夯夯实基坑底部虚土。
为避免基坑被浸泡对路基稳定性造成不良影响,脚墙基础每开挖完一段后经检验合格立即筑片石混凝土片石混凝土需符合下列规定石块的最小尺寸不1/石块的最大尺寸不超过填放处结构最小尺寸(1).复核者:审核者:签收者:签收时间:说明:1、需附图时,应附在技术交底书后面,并同时进行图纸技术交底。
