锂电池保护板几种接线方法介绍

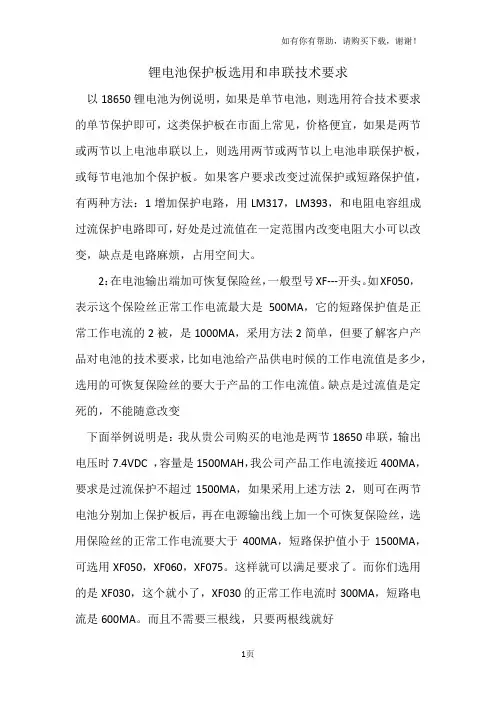

锂电池保护板选用和串联技术要求以18650锂电池为例说明，如果是单节电池，则选用符合技术要求的单节保护即可，这类保护板在市面上常见，价格便宜，如果是两节或两节以上电池串联以上，则选用两节或两节以上电池串联保护板，或每节电池加个保护板。

如果客户要求改变过流保护或短路保护值，有两种方法：1增加保护电路，用LM317，LM393，和电阻电容组成过流保护电路即可，好处是过流值在一定范围内改变电阻大小可以改变，缺点是电路麻烦，占用空间大。

2：在电池输出端加可恢复保险丝，一般型号XF---开头。

如XF050，表示这个保险丝正常工作电流最大是500MA，它的短路保护值是正常工作电流的2被，是1000MA，采用方法2简单，但要了解客户产品对电池的技术要求，比如电池给产品供电时候的工作电流值是多少，选用的可恢复保险丝的要大于产品的工作电流值。

缺点是过流值是定死的，不能随意改变下面举例说明是：我从贵公司购买的电池是两节18650串联，输出电压时7.4VDC ，容量是1500MAH，我公司产品工作电流接近400MA，要求是过流保护不超过1500MA，如果采用上述方法2，则可在两节电池分别加上保护板后，再在电源输出线上加一个可恢复保险丝，选用保险丝的正常工作电流要大于400MA，短路保护值小于1500MA，可选用XF050，XF060，XF075。

这样就可以满足要求了。

而你们选用的是XF030，这个就小了，XF030的正常工作电流时300MA，短路电流是600MA。

而且不需要三根线，只要两根线就好下面是常用的锂电池保护板这是单节电池保护板，上面有四个焊点分别是接电池+—，输出+—，如果对过流保护没要求，直接把保护板焊在电池两级上，再引出两根输出线即可，如果要求改变过流保护值，在输出端上（正或地线）上任意一根串接个可恢复保险丝。

如果用在两节或两节以上电池串接，方法类似：每节电池加个保护板，最后咋输出端加一个可恢复保险丝。

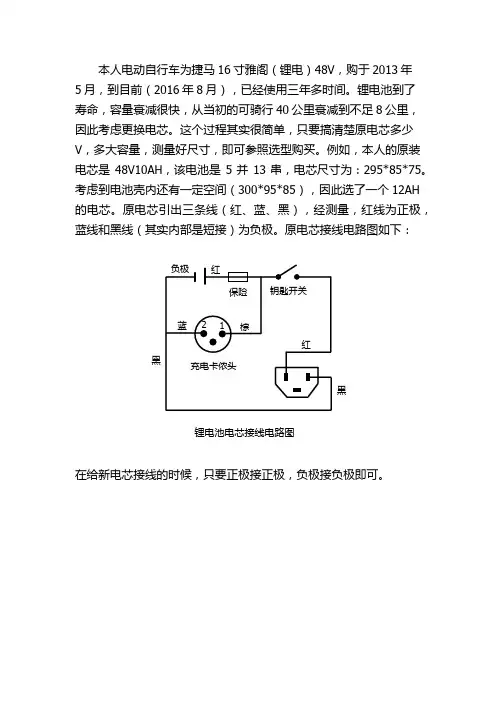

本人电动自行车为捷马16寸雅阁（锂电）48V ，购于2013年5月，到目前（2016年8月），已经使用三年多时间。

锂电池到了寿命，容量衰减很快，从当初的可骑行40公里衰减到不足8公里，因此考虑更换电芯。

这个过程其实很简单，只要搞清楚原电芯多少V ，多大容量，测量好尺寸，即可参照选型购买。

例如，本人的原装电芯是48V10AH ，该电池是5并13串，电芯尺寸为：295*85*75。

考虑到电池壳内还有一定空间（300*95*85），因此选了一个12AH 的电芯。

原电芯引出三条线（红、蓝、黑），经测量，红线为正极，蓝线和黑线（其实内部是短接）为负极。

原电芯接线电路图如下：
在给新电芯接线的时候，只要正极接正极，负极接负极即可。

黑黑 锂电池电芯接线电路图。

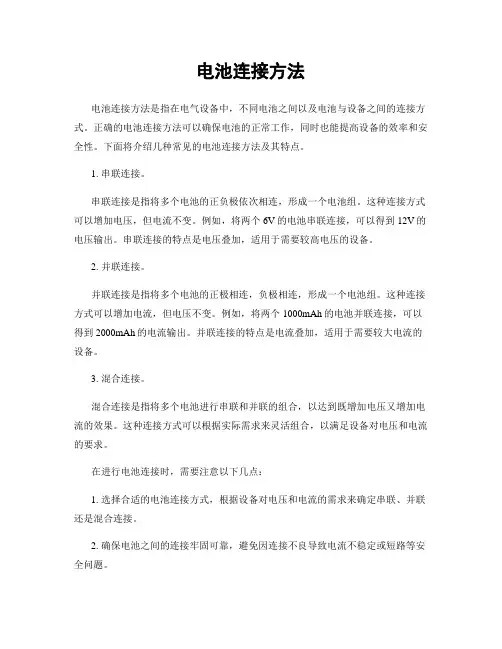

电池连接方法电池连接方法是指在电气设备中，不同电池之间以及电池与设备之间的连接方式。

正确的电池连接方法可以确保电池的正常工作，同时也能提高设备的效率和安全性。

下面将介绍几种常见的电池连接方法及其特点。

1. 串联连接。

串联连接是指将多个电池的正负极依次相连，形成一个电池组。

这种连接方式可以增加电压，但电流不变。

例如，将两个6V的电池串联连接，可以得到12V的电压输出。

串联连接的特点是电压叠加，适用于需要较高电压的设备。

2. 并联连接。

并联连接是指将多个电池的正极相连，负极相连，形成一个电池组。

这种连接方式可以增加电流，但电压不变。

例如，将两个1000mAh的电池并联连接，可以得到2000mAh的电流输出。

并联连接的特点是电流叠加，适用于需要较大电流的设备。

3. 混合连接。

混合连接是指将多个电池进行串联和并联的组合，以达到既增加电压又增加电流的效果。

这种连接方式可以根据实际需求来灵活组合，以满足设备对电压和电流的要求。

在进行电池连接时，需要注意以下几点：1. 选择合适的电池连接方式，根据设备对电压和电流的需求来确定串联、并联还是混合连接。

2. 确保电池之间的连接牢固可靠，避免因连接不良导致电流不稳定或短路等安全问题。

3. 使用合适的连接线和连接器，以确保电池连接的稳定性和安全性。

4. 定期检查电池连接是否松动或生锈，及时进行维护和更换，以延长电池和设备的使用寿命。

总之，正确的电池连接方法对于设备的正常运行和安全性至关重要。

在进行电池连接时，需要根据设备的实际需求选择合适的连接方式，并严格按照操作规程进行连接，以确保设备的稳定性和安全性。

希望本文介绍的电池连接方法能对大家有所帮助。

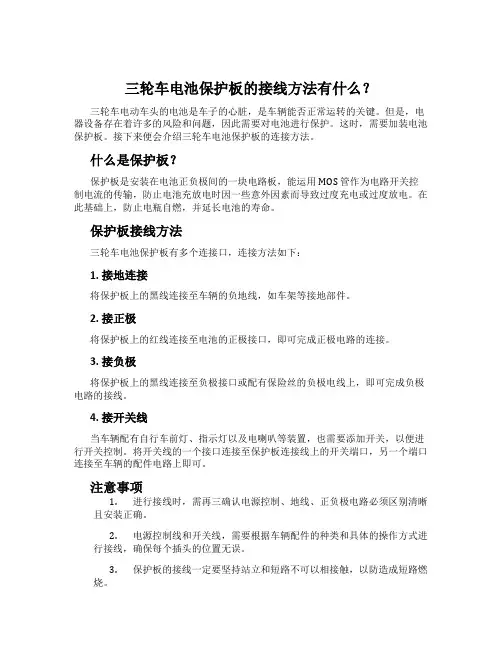

三轮车电池保护板的接线方法有什么？三轮车电动车头的电池是车子的心脏，是车辆能否正常运转的关键。

但是，电器设备存在着许多的风险和问题，因此需要对电池进行保护。

这时，需要加装电池保护板。

接下来便会介绍三轮车电池保护板的连接方法。

什么是保护板？保护板是安装在电池正负极间的一块电路板，能运用 MOS 管作为电路开关控制电流的传输，防止电池充放电时因一些意外因素而导致过度充电或过度放电。

在此基础上，防止电瓶自燃，并延长电池的寿命。

保护板接线方法三轮车电池保护板有多个连接口，连接方法如下：1. 接地连接将保护板上的黑线连接至车辆的负地线，如车架等接地部件。

2. 接正极将保护板上的红线连接至电池的正极接口，即可完成正极电路的连接。

3. 接负极将保护板上的黑线连接至负极接口或配有保险丝的负极电线上，即可完成负极电路的接线。

4. 接开关线当车辆配有自行车前灯、指示灯以及电喇叭等装置，也需要添加开关，以便进行开关控制。

将开关线的一个接口连接至保护板连接线上的开关端口，另一个端口连接至车辆的配件电路上即可。

注意事项1.进行接线时，需再三确认电源控制、地线、正负极电路必须区别清晰且安装正确。

2.电源控制线和开关线，需要根据车辆配件的种类和具体的操作方式进行接线，确保每个插头的位置无误。

3.保护板的接线一定要坚持站立和短路不可以相接触，以防造成短路燃烧。

结语三轮车电池保护板是车辆中必不可少的安全附件，它的存在为我们的安全行驶保驾护航。

对于其正确地安装和接线有利于延长电池寿命，同时也能够保护我们的人身安全。

所以，正确的接线方法对于我们的三轮车电池来说是非常必要的。

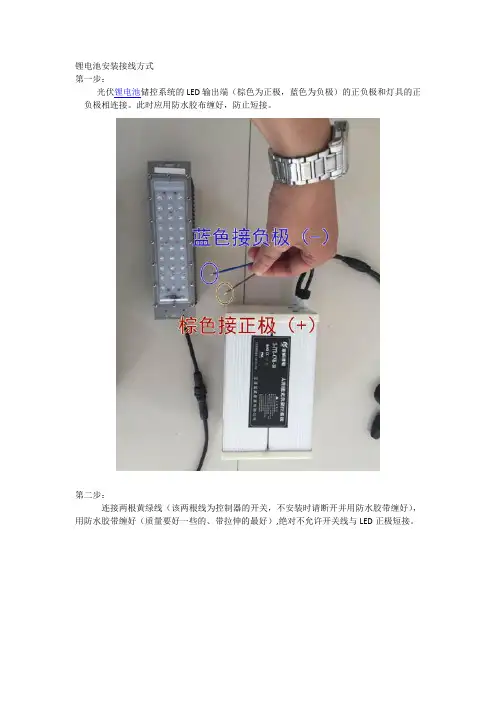

锂电池安装接线方式
第一步：
光伏锂电池储控系统的LED输出端（棕色为正极，蓝色为负极）的正负极和灯具的正负极相连接。

此时应用防水胶布缠好，防止短接。

第二步：
连接两根黄绿线（该两根线为控制器的开关，不安装时请断开并用防水胶带缠好），用防水胶带缠好（质量要好一些的、带拉伸的最好）,绝对不允许开关线与LED正极短接。

第三步：
等待一分钟左右LED亮灯，再接上太阳能光伏板（锂电池储控系统的红线与光伏板的正极相连，锂电池储控系统的黑线与光伏板的负极相连），再等待1分钟左右，LED灭灯。

此
时应用防水胶布缠好，防止短接。

第四步：
所有的连接部分用防水胶带进行加固，保证连接牢固，铜丝不得有裸露的现象。

此时可
以竖起灯杆进行安装，注意太阳能板安装方向（避免与高压电线靠得太近以及有遮挡物）。

安装注意事项
1）所有电线的连接必须牢固，裸露的铜丝禁止相互碰接（包括交叉碰接），这样容易使控制器损坏以及产生锂电池保护板保护，出现不亮灯的情况。

在安装过程中禁止线与线之间短接。

2）接线过程中的亮灯等待时间会根据控制器的设置的时间不同而不同，出厂锂电池容量一般是半电出厂，第一次安装时亮灯会暗一些，属正常范围，在正常充电2-3天后正常亮灯。

3）锂电池安装时间一般在白天进行，不宜在晚间进行安装。

3.7v锂电池保护板原理图锂电池保护板主要由维护IC（过压维护）和MOS管（过流维护）构成，是用来保护锂电池电芯安全的器材。

锂电池具有放电电流大、内阻低、寿数长、无回忆效应等被人们广泛运用，锂离子电池在运用中禁止过充电、过放电、短路，不然将会使电池起火、爆破等丧命缺陷，所以，在运用可充锂电池都会带有一块维护板来维护电芯的安全。

1、电压保护能力过充电保护板：保护板有必要具有防止电芯电压超越预设值的才干过放电维护：保护板有必要具有防止电芯电压底于预设值的才干。

2、电流能力（过流保护电流，短路保护）保护板作为锂电芯的安全保护器材，既要在设备的正常作业电流规模内，能可靠工作，又要在当电池被意外短路或过流时能迅速动作，使电芯得到保护。

3、导通电阻定义：当充电电流为500mA时，MOS管的导通阻抗。

由于通讯设备的工作频率较高，数据传输要求误码率低，其脉冲串的上升及下降沿陡，故对电池的电流输出能力和电压稳定度要求高，因而保护板的MOS管开关导通时电阻要小，单节电芯保护板通常在《70m，如太大会导致通讯设备作业不正常，如手机在通话时突然断线、电话接不通、噪声等现象。

4、自耗电流定义：IC作业电压为3。

6V，空载状况下，流经保护IC的作业电流，一般极小。

保护板的自耗电流直接影响电池的待机时刻，通常规则保护板的自耗电流小于10微安。

5、机械功能、温度适应能力、抗静电能力保护板有必要能通过国标规则的轰动，冲击实验;保护板在40到85度能安全工作，能经受15KV的非触摸ESD静电测验。

锂电池充放电保护电路的特点及工作原理锂电池的保护功能通常由保护电路板和PTC协同完成，保护板由电子元件组成，在－40℃～＋85℃的环境下时刻准确地监视电芯的电压和充放电回路的电流，并及时控制电流回路的通断；PTC的主要作用是在高温环境下进行保护，防止电池发生燃烧、爆炸等恶性事故。

适用范围： 13串锂电池组，额定放电电流<20A,充电电流<3A特点■高精度电压检测电路■低静态功耗■低温度系数■强抗干扰能力一、主要技术参数二、保护板功能说明1、将锂电池与保护板按接线图连接保护电路分别检测串联电池组中每只电池的电压和电流，控制电池组的充放电过程。

电池组中每只电池的电压均在过充检测电压和过放检测电压之间，并且输出无短路现象时，MOS管导通，通P+、P-可对电池组进行放电操作；2、电池组过放保护功能串联电池组中的任意一只电池的电压下降到过放检测电压并且达到过放延时时间时，过放保护功能启动，切断放电MOS管，禁止电池组对外输出电流，保护电池组安全，电路板进入休眠状态，电路板消耗电流为休眠电流以下，进入休眠状态的电路只有在连接充电器后，并且电池电压超过过放恢复电压后才能恢复；3、电池组过充保护功能通过P+和C-对电池组充电过程中，当任何一节电池电压上升到电池过充检测电压，并且超过过充延时时间时，过充保护功能启动，切断充电MOS管，禁止对电池组充电，保护电池组安全，当电池组连接负载放电或者电池电压下降到过充恢复电压以下时，过充状态被恢复；4、电池组短路保护功能当电池组放电端口P+和P-发生短路时，保护电路会在短路保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复；5、电池组过流保护功能当电池组放电端口P+和P-发生过电流现象时，保护电路会在过流保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复。

6、电池组充电均衡功能由于电池的匹配或者外界环境影响而导致电池组中每只电池电池电压产生差异时，若串联各组之间的电池电压差异超过设置值时允许均衡电路工作，均衡在充电过程中启动，均衡电阻对相对容量最高的电池组进行放电，均衡电流为均衡吸收电流值，以此来降低电池组电压上升速度，当串联各组电池电压差异小于设置值时时，禁止均衡电路工作，无任何均衡电。

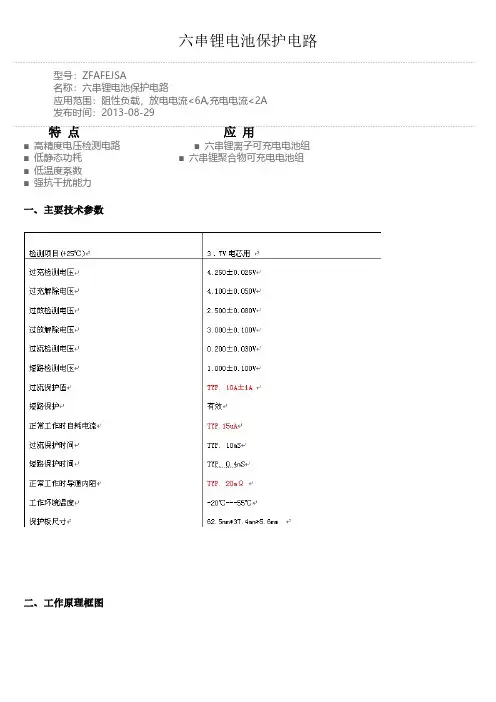

六串锂电池保护电路型号：ZFAFEJSA 名称：六串锂电池保护电路 应用范围：阻性负载，放电电流<6A,充电电流<2A 发布时间：2013-08-29特 点■ ■ ■ ■ 高精度电压检测电路 低静态功耗 低温度系数 强抗干扰能力应 用■ 六串锂离子可充电电池组 ■ 六串锂聚合物可充电电池组一、主要技术参数二、工作原理框图三、连接示意图四、保护板功能说明1、 将锂电池与保护板按接线图连接 保护电路分别检测串联电池组中每只电池的电压和电流，控制电池组的充放电过程。

电池组中每只电池的电压均在过充 检测电压和过放检测电压之间，并且输出无短路现象时，MOS 管导通，通过 B+、P-可对电池组进行放电操作； 2、电池组过放保护功能 串联电池组中的任意一只电池的电压下降到过放检测电压并且达到过放延时时间时，过放保护功能启动，切断放电 MOS 管，禁止电池组对外输出电流，保护电池组安全，电路板进入休眠状态，电路板消耗电流为休眠电流以下，进入休眠状态的 电路只有在连接充电器后，并且电池电压超过过放恢复电压后才能恢复； 3、电池组过充保护功能 通过 P+和 C-对电池组充电过程中，当任何一节电池电压上升到电池过充检测电压，并且超过过充延时时间时，过充保护 功能启动，切断充电 MOS 管，禁止对电池组充电，保护电池组安全，当电池组连接负载放电或者电池电压下降到过充恢复电 压以下时，过充状态被恢复； 4、电池组短路保护功能当电池组放电端口 B+和 P-发生短路时，保护电路会在短路保护延时时间后，切断放电 MOS 管，禁止电池组对外放电，当外 部短路被移除后，电路自动恢复； 5、电池组过流保护功能 当电池组放电端口 B+和 P-发生过电流现象时，保护电路会在过流保护延时时间后，切断放电 MOS 管，禁止电池组对外放电， 当外部短路被移除后，电路自动恢复。

五、产品特性曲线六、装配测试方法 保护板与电池组连接后，正确的保护电压的测试非常关键。

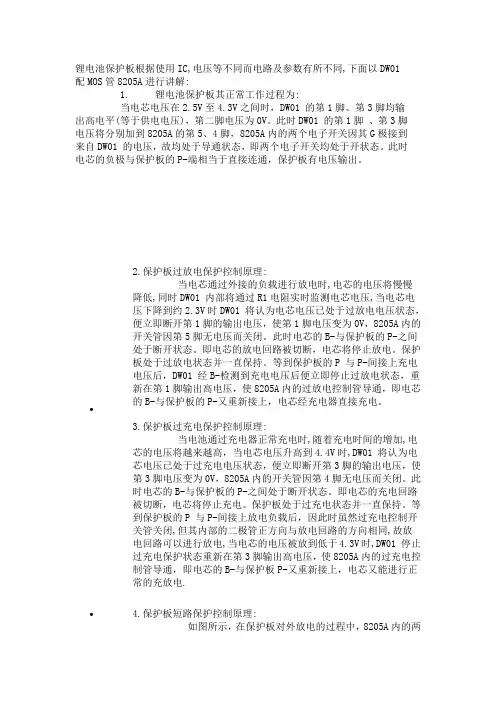

锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,下面以DW01 配MOS管8205A进行讲解:1. 锂电池保护板其正常工作过程为:当电芯电压在2.5V至4.3V之间时，DW01 的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01 的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A内的两个电子开关因其G极接到来自DW01 的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

∙2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01 内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约2.3V时DW01 将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

等到保护板的P 与P-间接上充电电压后，DW01 经B-检测到充电电压后便立即停止过放电状态，重新在第1脚输出高电压，使8205A内的过放电控制管导通，即电芯的B-与保护板的P-又重新接上，电芯经充电器直接充电。

3.保护板过充电保护控制原理:当电池通过充电器正常充电时,随着充电时间的增加,电芯的电压将越来越高，当电芯电压升高到4.4V时,DW01 将认为电芯电压已处于过充电电压状态，便立即断开第3脚的输出电压，使第3脚电压变为0V，8205A内的开关管因第4脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的充电回路被切断，电芯将停止充电。

保护板处于过充电状态并一直保持。

等到保护板的P 与P-间接上放电负载后，因此时虽然过充电控制开关管关闭,但其内部的二极管正方向与放电回路的方向相同,故放电回路可以进行放电,当电芯的电压被放到低于4.3V时,DW01 停止过充电保护状态重新在第3脚输出高电压，使8205A内的过充电控制管导通，即电芯的B-与保护板P-又重新接上，电芯又能进行正常的充放电.∙4.保护板短路保护控制原理:如图所示，在保护板对外放电的过程中，8205A内的两个电子开关并不完全等效于两个机械开关，而是等效于两个电阻很小的电阻，并称为8205A的导通内阻，每个开关的导通内阻约为30m\U 03a9共约为60m\U 03a9，加在G极上的电压实际上是直接控制每个开关管的导通电阻的大小当G极电压大于1V时，开关管的导通内阻很小(几十毫欧)，相当于开关闭合，当G极电压小于0.7V以下时，开关管的导通内阻很大(几MΩ)，相当于开关断开。

锂电池保护板好坏检测教程⼀、确保采样线（排线）接法正确。

以7串电池8pin线做个⽰例B-线接电池总负极B1线接第1串电池正极B2线接第2串电池正极B3线接第3串电池正极B4线接第4串电池正极B5线接第5串电池正极B6线接第6串电池正极B7线接第7串电池正极PS:7串电池第7串的电池正极也是总正极，同理可类推到任何串电池组上。

8PIN排线图⽚每根排线对应接到电池串上⼆、通过万⽤表确定电池排线接线正确1、通过⽤万⽤表⿊⾊表笔压住B-线端⼦和万⽤表红⾊表笔压信B1线端⼦，得到第1串电池电压是3.584V。

2、通过⽤万⽤表⿊⾊表笔压住B1线端⼦和万⽤表红⾊表笔压信B2线端⼦，得到第2串电池电压是3.584V。

...3、通过此⽅法测量，得出：第1串电池电压：3.584V第2串电池电压：3.584V第3串电池电压：3.585V第4串电池电压：3.585V第5串电池电压：3.583V第6串电池电压：3.583V第7串电池电压：3.584V此7串电压都是3.58V，排线接线正确，⽽且电池电压相差低于0.002V，电池⼀致性好。

PS:电池每串电压应是：三元锂电压在3.0-4.2V;磷酸铁锂电压2.0-3.6V左右；钛酸锂在1.5-2.75V 左右。

如果有任何⼀串电压相差超过2V，则表明排线接错，需要重新接线。

万⽤表笔测第⼀串电池电压第⼀串电池电压3.584V万⽤表测第2串电池电压第2串电池电压3.584V三、测量电压正常后，将排线插上保护板，测量保护板B-和P-之间的电阻，电阻是0，则说明他们之前畅通⽆阻，保护板是好的。

排线接好后，插上保护板测量保护板B-和P-之间的电阻为0表⽰保护板正常四、或者可通过接上B-线，测量B-和电池总正极的电压和P-和电池总正极的电压电压⼀致，说明保护板正常（保护板相当于开关，开关已经打开，电流可安全通过）⽰例测试得:B-到电池总正极电压是25.11VP-到电池总正极电压是25.11V两个电压⼀致表⽰保护板正常。

六串锂电池保护电路型号：ZFAFEJSA名称：六串锂电池保护电路应用范围：阻性负载，放电电流<6A,充电电流<2A发布时间：2013-08-29特点应用■高精度电压检测电路■六串锂离子可充电电池组■低静态功耗■六串锂聚合物可充电电池组■低温度系数■强抗干扰能力一、主要技术参数二、工作原理框图三、连接示意图四、保护板功能说明1、将锂电池与保护板按接线图连接保护电路分别检测串联电池组中每只电池的电压和电流，控制电池组的充放电过程。

电池组中每只电池的电压均在过充检测电压和过放检测电压之间，并且输出无短路现象时，MOS管导通，通过B+、P-可对电池组进行放电操作；2、电池组过放保护功能串联电池组中的任意一只电池的电压下降到过放检测电压并且达到过放延时时间时，过放保护功能启动，切断放电MOS 管，禁止电池组对外输出电流，保护电池组安全，电路板进入休眠状态，电路板消耗电流为休眠电流以下，进入休眠状态的电路只有在连接充电器后，并且电池电压超过过放恢复电压后才能恢复；3、电池组过充保护功能通过P+和C-对电池组充电过程中，当任何一节电池电压上升到电池过充检测电压，并且超过过充延时时间时，过充保护功能启动，切断充电MOS管，禁止对电池组充电，保护电池组安全，当电池组连接负载放电或者电池电压下降到过充恢复电压以下时，过充状态被恢复；4、电池组短路保护功能当电池组放电端口B+和P-发生短路时，保护电路会在短路保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复；5、电池组过流保护功能当电池组放电端口B+和P-发生过电流现象时，保护电路会在过流保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复。

五、产品特性曲线六、装配测试方法保护板与电池组连接后，正确的保护电压的测试非常关键。

保护板的保护电压信号来源于电压采样线，即保护板B-、B1、B2、B3、B4、B+各个端口，无均衡功能的保护板产品的B1、B2、B3等线是专用的电压信号采样线，基本没有电流通过，可采用仅满足强度要求的电源线即可，B-和B+即是电源线，又是采样线，应采用具有足够电流容量的连接线，当有大电流流过时，在B-与电池组负极和B+与电池组正极之间会因为连接线的内阻产生压降，这个压降直接导致采样电压的误差，因此降低B-与电池组负极和B+与电池组正极之间连接线的内阻对保证保护电压的精度非常有利，常用的方法是尽量减小B-与B+和电池组之间连线的距离，尽量增加B-与B+和电池组之间连线的直径，不要在B-与B+和电池组之间放置任何开关、PPTC、温度保险丝等元件。

六串锂电池保护电路型号：ZFAFEJSA名称：六串锂电池保护电路应用范围：阻性负载，放电电流<6A,充电电流<2A发布时间：2013-08-29特点应用■高精度电压检测电路■六串锂离子可充电电池组■低静态功耗■六串锂聚合物可充电电池组■低温度系数■强抗干扰能力一、主要技术参数二、工作原理框图三、连接示意图四、保护板功能说明1、将锂电池与保护板按接线图连接保护电路分别检测串联电池组中每只电池的电压和电流，控制电池组的充放电过程。

电池组中每只电池的电压均在过充检测电压和过放检测电压之间，并且输出无短路现象时，MOS管导通，通过B+、P-可对电池组进行放电操作；2、电池组过放保护功能串联电池组中的任意一只电池的电压下降到过放检测电压并且达到过放延时时间时，过放保护功能启动，切断放电MOS 管，禁止电池组对外输出电流，保护电池组安全，电路板进入休眠状态，电路板消耗电流为休眠电流以下，进入休眠状态的电路只有在连接充电器后，并且电池电压超过过放恢复电压后才能恢复；3、电池组过充保护功能通过P+和C-对电池组充电过程中，当任何一节电池电压上升到电池过充检测电压，并且超过过充延时时间时，过充保护功能启动，切断充电MOS管，禁止对电池组充电，保护电池组安全，当电池组连接负载放电或者电池电压下降到过充恢复电压以下时，过充状态被恢复；4、电池组短路保护功能当电池组放电端口B+和P-发生短路时，保护电路会在短路保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复；5、电池组过流保护功能当电池组放电端口B+和P-发生过电流现象时，保护电路会在过流保护延时时间后，切断放电MOS管，禁止电池组对外放电，当外部短路被移除后，电路自动恢复。

五、产品特性曲线六、装配测试方法保护板与电池组连接后，正确的保护电压的测试非常关键。

保护板的保护电压信号来源于电压采样线，即保护板B-、B1、B2、B3、B4、B+各个端口，无均衡功能的保护板产品的B1、B2、B3等线是专用的电压信号采样线，基本没有电流通过，可采用仅满足强度要求的电源线即可，B-和B+即是电源线，又是采样线，应采用具有足够电流容量的连接线，当有大电流流过时，在B-与电池组负极和B+与电池组正极之间会因为连接线的内阻产生压降，这个压降直接导致采样电压的误差，因此降低B-与电池组负极和B+与电池组正极之间连接线的内阻对保证保护电压的精度非常有利，常用的方法是尽量减小B-与B+和电池组之间连线的距离，尽量增加B-与B+和电池组之间连线的直径，不要在B-与B+和电池组之间放置任何开关、PPTC、温度保险丝等元件。

锂电池组串联与并联组装方法1. 锂电池组串联与并联是将多个单体电池按照一定的方式连接在一起，以便达到更大的电压或电容。

2. 锂电池组串联的组装方法是将正极和负极分别连接在一起，使每个单体电池的正极和负极相连接，以增加总电压，但容量不增加。

3. 锂电池组并联的组装方法是将多个单体电池的正极和负极分别连接在一起，使所有的正极连接在一起，负极连接在一起，以增加总容量，但电压不增加。

4. 串联组装方式适用于需要更高电压的应用，如电动汽车等。

5. 并联组装方式适用于需要更大容量的应用，如太阳能储能系统等。

6. 在组装锂电池组串联与并联时，需要特别注意连接线路的正确性，以避免短路或其他安全问题。

7. 锂电池组串联与并联时，需要考虑每个单体电池的性能和容量匹配，以确保整个电池组的稳定性和一致性。

8. 在进行锂电池组串联与并联时，需要防止电池组件受挤压或损坏，需要采取合适的固定和保护措施。

9. 关于通讯协议，串联多块电芯时，要保证电芯数与控制器电芯数一致。

10. 使用平衡充电器，对串联电池组进行平衡充电，确保电池之间电压均衡。

11. 在并联电池组装时，要注意每个单体电池的内阻和容量，保证电池组的负载均衡。

12. 使用专用电池连接器和焊接工具，确保每块电芯的连接牢固可靠。

13. 锂电池组串联和并联时，要确保连接线的负载能力大于电池组输出的最大电流。

14. 选择合适的电池管理系统（BMS），用于监控和管理锂电池组的充放电状态，保护电池不被过充或过放。

15. 锂电池组串联与并联时，需要严格按照电路图连接，确保每个电池组件都连接正确。

16. 定期检查电池组的连接线路和固定装置，确保不松动或损坏，有必要时进行维护和更换。

17. 在锂电池组串联与并联时，需要定期检查每个电池的电压和内阻，以发现问题电池并及时处理。

18. 当需要更换或增加电池组时，需要注意新旧电池的匹配性，以确保整个电池组的稳定性和性能。

19. 在锂电池组并联时，可以采用平衡模块来平衡各个电池之间的电压和容量，确保电池组的稳定性。

锂电池保护板一线通工作原理锂电池保护板一线通是一种新型的电池管理系统，它可以实现对锂电池的一线通信，从而对电池的状态进行监测和保护。

该系统主要由电池保护板、控制器和通信线路组成。

保护板通过对电池的温度、电压和电流等参数进行监测，可以实现对电池的快速保护和控制。

同时，它还能够通过控制器和通信线路将电池状态信息传输给上位机进行处理和分析。

锂电池保护板一线通的工作原理是基于一线通信协议实现电池状态信息的传输和处理。

这种协议是一种基于串行通信的协议，它可以实现多个设备之间的通信和数据交换。

在锂电池保护板一线通中，电池保护板通过串口与控制器通讯，将电池状态信息传输给控制器。

控制器接收到这些信息后，再通过通信线路将信息传输到上位机进行处理。

通过这种方式，锂电池保护板一线通可以实现对电池状态的实时监测和控制，从而保证电池的安全和稳定运行。

同时，还可以对电池进行远程监测和管理，方便用户及时掌握电池状态，做出相应的维护和保养措施。

锂电池加装继电器的线路方法(一)锂电池加装继电器的线路引言•锂电池在现代科技中的应用越来越广泛，但其高能量密度也带来了一定的安全风险。

•为了提高安全性能，可以考虑给锂电池加装继电器，实现过流保护和短路保护等功能。

•本文将详细介绍几种锂电池加装继电器的线路方法，以供参考。

方法一：串联继电器保护方案1.将继电器串联在锂电池的正极与负极之间的线路上。

2.当电流超过继电器额定电流时，继电器会自动断开电路，阻止电流继续流动。

3.优点：简单可靠，成本较低。

4.缺点：可能会影响锂电池的输出电压和响应时间。

方法二：并联继电器保护方案1.将继电器并联在锂电池的正极与负极之间的线路上。

2.当电流超过继电器额定电流时，继电器会自动接通电路，短路当前，阻止过流损坏设备。

3.优点：响应时间快，可靠性高。

4.缺点：成本较高，可能会对锂电池的电压产生一定影响。

方法三：使用电流保护模块1.使用专门的电流保护模块来保护锂电池线路。

2.这些模块通常具有过流保护、短路保护、过温保护等功能。

3.优点：功能齐全，内置电路保护措施，使用方便。

4.缺点：成本较高，可能会占用额外的空间。

方法四：使用保险丝1.在锂电池线路中添加合适的保险丝，用于保护电路。

2.根据实际需要选择适当的规格和额定电流的保险丝。

3.保险丝能在电流超出其额定电流时，自动断开电路，起到保护作用。

4.优点：成本低，易于更换。

5.缺点：响应时间可能较长，适用于对响应时间要求不高的应用场景。

结论•锂电池的安全性能对于现代科技应用至关重要。

•加装继电器是一种常见的方法来提高锂电池的安全性能。

•选择适合的线路方法取决于实际需求、安全性要求以及经济预算。

•在设计和配置锂电池线路时，务必谨慎选择合适的继电器方案，以确保安全可靠。

以上是针对锂电池加装继电器的线路的几种方法的详细说明，希望对读者有所帮助。

方法五：使用电路板控制器1.使用专门设计的电路板控制器来管理锂电池的电流和保护功能。

2.这些电路板通常包括过流保护、短路保护、过温保护等功能，并能监测电池的状态。
