序号：汽车理论课程设计说明书题目：汽车性制动性计算目录一.题目要求 (1)二. 问题的分析与求解 (1)2.1 问题1的分析与求解 (1)2.2 问题2的分析与求解 (4)2.3 问题3的分析与求解 (6)2.4问题4的分析与求解 (7)2.5 问题5的分析与求解 (10)三．结论 (13)3.1该货车制动系损坏对制动距离的影响 (13)3.2该货车制动性能的改进 (14)四.心得体会 (14)五参考文献 (14)一.题目要求一中型货车装有前后制动器分开的双管路制动系，其有关参数见下表1：表 1中型货车有关参数载荷质量质心高轴距质心至前轴距离制动力分配系数空载3880 0.845 3.950 2.100 0.5满载9190 1.170 3.950 2.950 0.5问题1根据书上所提供的数据，绘制：I曲线，β线，f、r线组；问题2绘制利用附着系数曲线；绘制出国家标准（GB 12676-1999汽车制动系统结构、性能和试验方法）要求的限制范围，计算并填写利用附着系数参数表问题3绘制制动效率曲线，计算并填写制动效率参数表。
问题4对制动性进行评价。
问题5此车制动是否满足标准GB 12676-1999的要求？如果不满足需要采取什么附加措施（提出三种改进措施，并对每种措施的预期实施效果进行评价；要充分说明理由，包括公式和图)二. 问题的分析与求解2.1 问题1的分析与求解I曲线为前后轮同时抱死时前后轮制动器制动力的关系曲线——即理想的前、后轮制动器制动力分配曲线[1]，公式为1-1 由式1-1利用MATLAB2014a编写程序即可绘制出I曲线见下图一。
图一理想的前、后制动器制动力分配曲线不少两轴汽车的前、后制动器制动力之比为一固定值。
常用前制动器制动力与汽车总制动器制动力之比来表明分配的比例，称为制动器制动力分配系数，用符号表示，则1-2 这条线为实际前后制动器制动力分配曲线，简称曲线，在本文中。
即。
由式1-2利用MATLAB2014a编写程序即可绘制出I曲线见下图二。

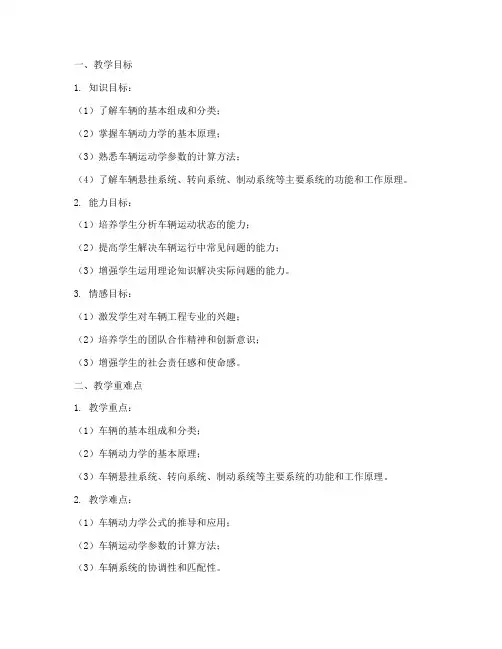

1. 知识目标：（1）了解车辆的基本组成和分类；（2）掌握车辆动力学的基本原理；（3）熟悉车辆运动学参数的计算方法；（4）了解车辆悬挂系统、转向系统、制动系统等主要系统的功能和工作原理。
2. 能力目标：（1）培养学生分析车辆运动状态的能力；（2）提高学生解决车辆运行中常见问题的能力；（3）增强学生运用理论知识解决实际问题的能力。
3. 情感目标：（1）激发学生对车辆工程专业的兴趣；（2）培养学生的团队合作精神和创新意识；（3）增强学生的社会责任感和使命感。
二、教学重难点1. 教学重点：（1）车辆的基本组成和分类；（2）车辆动力学的基本原理；（3）车辆悬挂系统、转向系统、制动系统等主要系统的功能和工作原理。
2. 教学难点：（1）车辆动力学公式的推导和应用；（2）车辆运动学参数的计算方法；（3）车辆系统的协调性和匹配性。
1. 导入新课（1）通过展示汽车图片或视频，激发学生的学习兴趣；（2）简要介绍车辆理论在汽车工程领域的重要性。
2. 讲授新课（1）车辆的基本组成和分类：讲解车辆的基本组成，如发动机、底盘、车身等，并对车辆进行分类；（2）车辆动力学的基本原理：讲解牛顿运动定律、动力学公式等，使学生掌握车辆动力学的基本原理；（3）车辆悬挂系统、转向系统、制动系统等主要系统的功能和工作原理：讲解各系统的组成、工作原理和作用。
3. 案例分析（1）分析车辆在实际运行中可能出现的问题，如悬挂系统故障、转向系统失灵等；（2）引导学生运用所学知识分析问题，提出解决方案。
4. 课堂练习（1）布置课后作业，要求学生运用所学知识解决实际问题；（2）组织学生进行课堂讨论，分享解题思路和方法。
5. 总结与反思（1）总结本节课所学内容，强调重点和难点；（2）引导学生进行自我反思，提高学习效果。
四、教学评价1. 课堂表现：观察学生在课堂上的参与度、回答问题的情况；2. 课后作业：检查学生的作业完成情况，了解学生对知识的掌握程度；3. 课堂讨论：评估学生在课堂讨论中的表现，如发言的积极性、解决问题的能力等。
一、课程名称汽车专用课程二、课程背景随着汽车工业的快速发展，汽车已成为人们出行的重要交通工具。
为了满足社会对汽车行业人才的需求，培养具有扎实理论基础和实际操作能力的汽车专业人才，特制定本课程设计方案。
三、课程目标1. 知识目标：使学生掌握汽车的基本原理、构造、性能、维修等方面的知识。
2. 能力目标：培养学生具备汽车故障诊断、维修、保养等实际操作能力。
3. 素质目标：培养学生的团队协作、沟通能力，提高学生的职业素养。
四、课程内容1. 汽车发动机原理与维修（1）发动机结构及工作原理（2）发动机维修技术（3）发动机故障诊断与排除2. 汽车底盘构造与维修（1）底盘各部件结构及功能（2）底盘维修技术（3）底盘故障诊断与排除3. 汽车电气系统与维修（1）汽车电气系统组成及工作原理（2）汽车电气设备维修技术（3）汽车电气系统故障诊断与排除4. 汽车车身维修（1）车身结构及维修技术（2）车身涂装技术（3）车身修复与整形5. 汽车故障诊断与维修（1）故障诊断方法（2）故障排除技巧（3）汽车维修案例分析五、教学方法与手段1. 讲授法：系统讲解汽车相关知识，使学生对汽车有全面了解。
2. 案例分析法：通过实际案例分析，提高学生解决实际问题的能力。
3. 实践操作法：在实验室或实训基地进行实际操作，让学生掌握汽车维修技能。
4. 讨论法：组织学生进行小组讨论，提高学生的团队协作和沟通能力。
六、课程评价1. 平时成绩：包括课堂表现、作业完成情况等。
2. 实践操作成绩：包括实验报告、实训报告等。
3. 期末考试成绩：包括理论知识和实际操作技能的考核。
4. 考核方式：笔试、口试、实践操作等。
七、课程实施与保障1. 教师队伍建设：聘请具有丰富教学经验和实践经验的教师。
2. 实训基地建设：建设完善的汽车实训基地，为学生提供实践操作平台。
3. 教材与教学资源：选用优秀的教材，配备丰富的教学资源。
4. 教学质量监控：定期进行教学质量检查，确保课程质量。

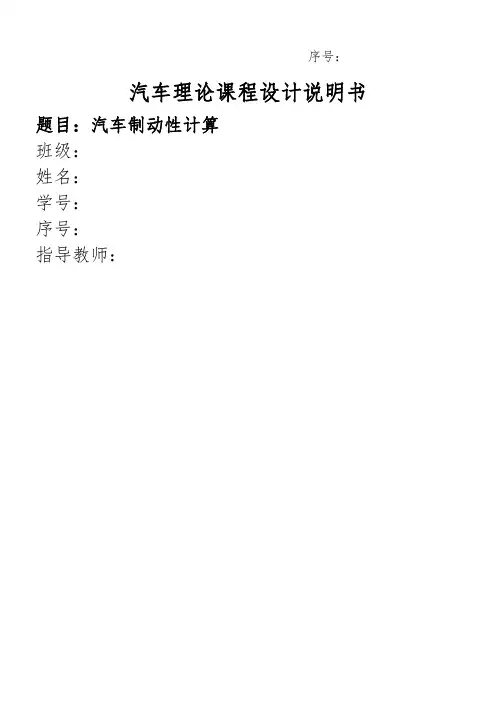

序号：汽车理论课程设计说明书题目：汽车制动性计算班级：姓名：目录1.题目要求 (1)2.计算步骤 (1)3.结论 (5)4.心得体会 (6)1. 题目要求1） 根据所提供的数据，绘制：I 曲线，β线，f 、r 线组；2） 绘制利用附着系数曲线；绘制出国家标准（GB12676-1999汽车制动系统结构、性能和试验方法）要求的限制范围，计算并填写利用附着系数参数表错误！未指定顺序。
β线公式ββμμ-=121F Ff 线组公式hF h h F gXb ggXb GbL --=12ϕϕr 线组公式h F h h F gXb gg Xb L GaL ϕϕϕϕ+++-=12将各条曲线放在同一坐标系中，满载时如图1所示，空载时如图2所示：表3不同制动强度下的利用附着系数3） 绘制制动效率曲线，计算并填写制动效率参数表4。
前轴的制动效率为LLb zh Eg f ffϕϕβ-==制动减速度上升时间s 2.0''2=τ。
根据公式a u b a a u s max200''2'292.2526.31+⎪⎪⎭⎫ ⎝⎛+=ττ 当行车制动正常时，若u=60Km/h ，经计算得：满载制动距离s=22.328m ；空载制动距离s=26.709m （均小于GB12676-1999汽车制动系统结构、性能和试验方法标准13015.02v v s +==36.692m ），符合标准要求；当该车前轴制动管路失效时，若u=50Km/h ，经计算得：满载制动距离s=31.341m （小于GB12676-1999汽车制动系统结构、性能和试验方法标准1153010015.02v v s ⋅+==79.964m ）；空载制动距离s=39.371m （小于GB12676-1999汽车制动系统结构、性能和试验方法标准1153010015.02v v s ⋅+==94.457m ），都符合标准要求；当该车后轴制动管路失效时，若u=50Km/h ，经计算得：满载制动距离s=55.394m （小于GB12676-1999汽车制动系统结构、性能和试验方法标准4. 心得体会本次《汽车理论》课程设计使我对制动性有了更深的理解，同时更熟练地掌握了Matlab 计算机软件的运用。

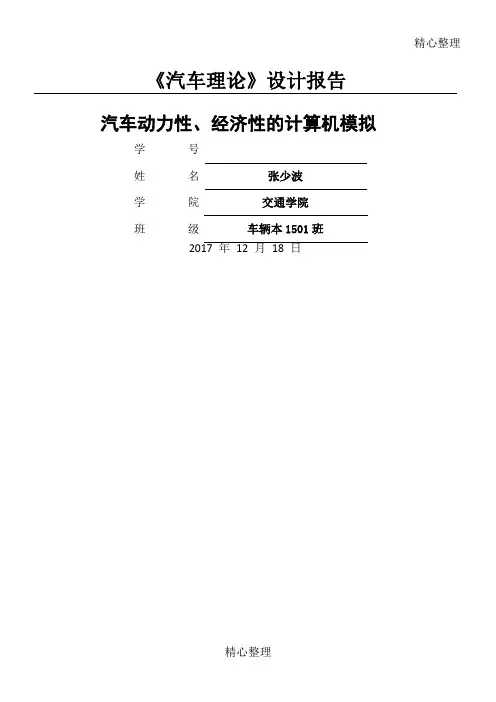

精心整理《汽车理论》设计报告汽车动力性、经济性的计算机模拟目录1汽车驱动力图 (1)1.1汽车驱动力图简介 (1)1.2汽车驱动力图 (2)2汽车驱动力-行驶阻力平衡图 (2)2.12.233.13.244.14.255.1汽车动力特性图简介 (6)5.2汽车动力特性图 (6)6汽车功率平衡图 (6)6.1汽车功率平衡图简介 (6)6.2汽车功率平衡图 (7)7汽车百公里油耗图 (7)7.1汽车百公里油耗图简介 (7)7.2汽车百公里油耗图 (8)参考文献 (8)附录 (8)汽车动力性、经济性的计算机模拟张少波（）摘要：通过MATLAB 计算机软件进行汽车动力性、经济性的计算机模拟，模拟得出汽车的各种特性曲线。
包括：驱动力图，驱动力-行驶阻力平衡图，爬坡度图，加速度图，动力特性图，功率平衡图，百公里油耗图。
同时对汽车特性曲线的计算公式加以统计汇总学习。
因此驱动力为（1.3）汽油发动机使用外特性的Tq-n 曲线的拟合公式为（1.4）一般用根据发动机外特性确定的驱动力与车速之间的函数关系曲线F t -u a 来全面表示汽车的驱动力，称为汽车的驱动力图。
设计中的汽车有了发动机的外特性曲线、传动系的传动比、传动效率、车轮半径等参数后，即可用式（1.1）求rT 0t T g tq i i T η=出各个档位的F t 值，再根据发动机转速与汽车行驶速度之间转换关系求出u a ，即可求得各个档位的F t 于u a 曲线。
发动机转速与汽车行驶速度之间的关系式为（1.5） 式中，u a 为汽车行驶速度（km/h ）;n 为发动机转速（r/min ）;r 为车轮半径（m ）; i g 为变速器传动比；i 0为主减速器传动比。
另：实际行驶中，发动机常在节气门部分开启下工作，相应的驱动力要比它小。
1.2汽车驱动力图其车辆基本参数见附录1，其Matlab 程序见附录2。
轮胎的构造、材料、气压等有关。
这里选取滚动阻力系数为良好的沥青或混凝土路面滚动阻力系数。

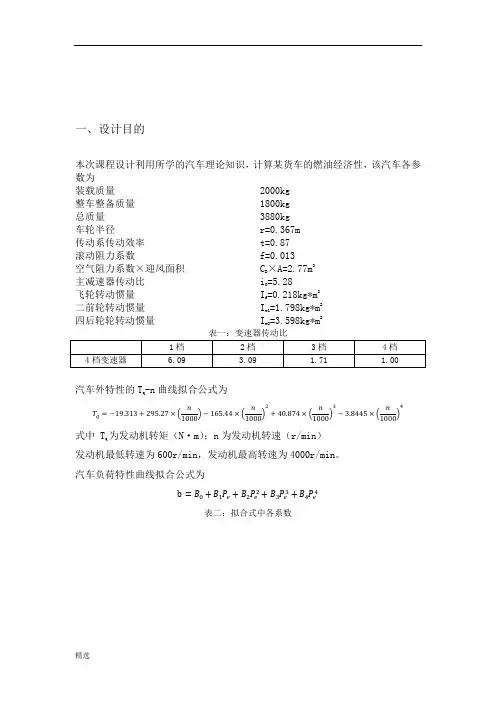

一、设计目的本次课程设计利用所学的汽车理论知识，计算某货车的燃油经济性，该汽车各参数为装载质量 2000kg整车整备质量 1800kg总质量 3880kg车轮半径 r=0.367m传动系传动效率 t=0.87滚动阻力系数 f=0.013空气阻力系数×迎风面积 CD×A=2.77m2主减速器传动比 i=5.28飞轮转动惯量 If=0.218kg*m2二前轮转动惯量 Iw1=1.798kg*m2四后轮轮转动惯量 Iw2=3.598kg*m2表一：变速器传动比汽车外特性的Tq-n曲线拟合公式为T q=−19.313+295.27×(n1000)−165.44×(n1000)2+40.874×(n1000)3−3.8445×(n1000)4式中 Tq为发动机转矩（N·m）；n为发动机转速（r/min）发动机最低转速为600r/min，发动机最高转速为4000r/min。
汽车负荷特性曲线拟合公式为b=B0+B1P e+B2P e2+B3P e3+B4P e4表二：拟合式中各系数怠速油耗：Qid=0.299ml/s(怠速转速400r/min)题目要求：1.根据书上所给的发动机使用外特性曲线拟合公式，绘制功率外特性和转矩外特性曲线；2.绘制功率平衡图；3.绘制汽车等速行驶时发动机的负荷率图；4.绘制汽车最高挡和次高档等速在水平路面上行驶时发动机的燃油消耗率b；5.绘制最高挡和次高档等速百公里油耗曲线；6.求解六工况（GB/T 12545.2-2001）行驶的百公里油耗；7.列表表示最高挡和次高挡等速行驶时，在20整数倍车速的参数值（将无意义的部分删除），例表见表6。
经济性计算时，取汽油密度0.742g/mL，柴油密度0.830g/mL二、解题过程第一题：根据书上所给的发动机使用外特性曲线拟合公式，绘制功率外特性和转矩外特性曲线汽车外特性的Tq-n曲线拟合公式为T q=−19.313+295.27×(n1000)−165.44×(n1000)2+40.874×(n1000)3−3.8445×(n1000)4 P e=T q×n9550根据Matlab软件绘制功率外特性和转矩外特性曲线先将n按定等长取不同的值，带入到拟合公式中，求得不同n下的Tq，然后通过T q 与n求得Pe，再绘制Pe—n和Tq—n图像。

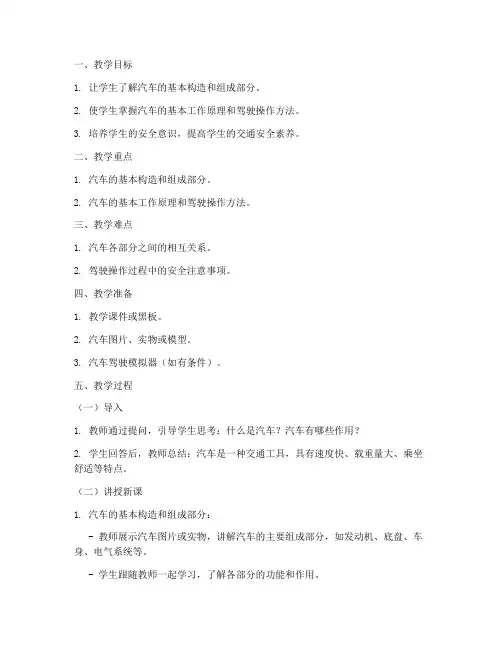

一、教学目标1. 让学生了解汽车的基本构造和组成部分。
2. 使学生掌握汽车的基本工作原理和驾驶操作方法。
3. 培养学生的安全意识，提高学生的交通安全素养。
二、教学重点1. 汽车的基本构造和组成部分。
2. 汽车的基本工作原理和驾驶操作方法。
三、教学难点1. 汽车各部分之间的相互关系。
2. 驾驶操作过程中的安全注意事项。
四、教学准备1. 教学课件或黑板。
2. 汽车图片、实物或模型。
3. 汽车驾驶模拟器（如有条件）。
五、教学过程（一）导入1. 教师通过提问，引导学生思考：什么是汽车？汽车有哪些作用？2. 学生回答后，教师总结：汽车是一种交通工具，具有速度快、载重量大、乘坐舒适等特点。
（二）讲授新课1. 汽车的基本构造和组成部分：- 教师展示汽车图片或实物，讲解汽车的主要组成部分，如发动机、底盘、车身、电气系统等。
- 学生跟随教师一起学习，了解各部分的功能和作用。
2. 汽车的基本工作原理和驾驶操作方法：- 教师讲解汽车发动机的工作原理，包括进气、压缩、做功、排气四个冲程。
- 教师演示驾驶操作方法，如起步、换挡、制动、转向等。
- 学生跟随教师一起练习，熟悉驾驶操作流程。
（三）案例分析1. 教师选取交通事故案例，分析事故原因，强调交通安全意识的重要性。
2. 学生讨论案例，总结经验教训，提高交通安全素养。
（四）课堂小结1. 教师总结本节课所学内容，强调汽车基础理论知识的重要性。
2. 学生回顾所学知识，提出疑问，教师解答。
六、课后作业1. 阅读相关汽车书籍或资料，了解汽车的发展历程。
2. 观看汽车驾驶教学视频，学习驾驶技巧。
3. 完成课后练习题，巩固所学知识。
七、教学反思1. 教师反思本节课的教学效果，总结经验教训。
2. 学生反思自己的学习过程，找出不足之处，制定改进措施。

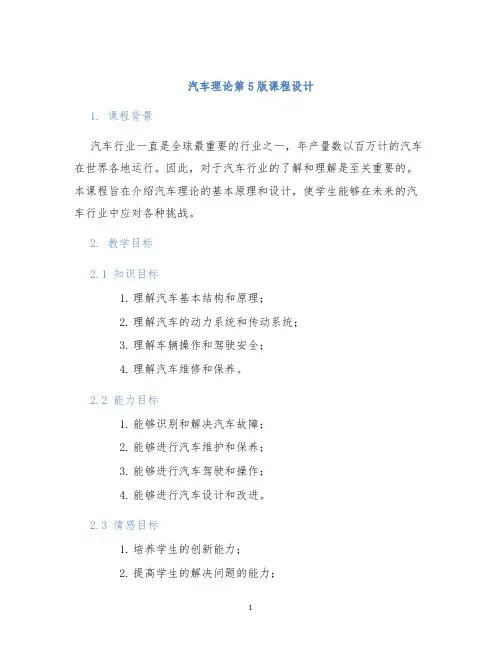

汽车理论第5版课程设计1. 课程背景汽车行业一直是全球最重要的行业之一，年产量数以百万计的汽车在世界各地运行。
因此，对于汽车行业的了解和理解是至关重要的。
本课程旨在介绍汽车理论的基本原理和设计，使学生能够在未来的汽车行业中应对各种挑战。
2. 教学目标2.1 知识目标1.理解汽车基本结构和原理；2.理解汽车的动力系统和传动系统；3.理解车辆操作和驾驶安全；4.理解汽车维修和保养。
2.2 能力目标1.能够识别和解决汽车故障；2.能够进行汽车维护和保养；3.能够进行汽车驾驶和操作；4.能够进行汽车设计和改进。
2.3 情感目标1.培养学生的创新能力；2.提高学生的解决问题的能力；3.培养学生的安全意识。
3. 教学内容3.1 汽车基本结构1.汽车组成和分类；2.汽车构造和功能。
3.2 汽车动力系统1.汽车发动机的类型和工作原理；2.技术发展趋势和未来发展方向。
3.3 汽车传动系统1.变速器和离合器的类型和工作原理；2.差速器的类型和工作原理。
3.4 车辆操作与驾驶安全1.车辆操作和驾驶技巧；2.驾驶安全和交通规则。
3.5 汽车维修和保养1.认识汽车维护和保养的重要性；2.常见故障及处理方法；3.常见故障预防措施。
4. 教学方法1.有导向的课堂讲授；2.分组讨论，合作探究；3.实验演示；4.实践实训。
5. 考核方式1.平时成绩：包括课堂表现、小组讨论、实验成绩等；2.期末考试：主要考察学生对汽车理论知识的理解和掌握。
6. 教学资源1.课程教材：《汽车理论第5版》；2.实验室设备：汽车发动机模型、变速器模型、离合器模型等；3.媒体资源：教学视频、动画、PPT等。
7. 课程计划地点时间课程内容教室第1周课程介绍、汽车基本结构实验室第2周汽车发动机实验教室第3周变速器和离合器的类型和工作原理实验室第4周变速器和离合器实验教室第5周差速器的类型和工作原理实验室第6周差速器实验教室第7周车辆操作和驾驶技巧实验室第8周驾驶模拟器实验地点时间课程内容教室第9周驾驶安全和交通规则实验室第10周维修和保养实验教室第11周技术发展趋势和未来发展方向实验室第12周设计和改进实验8. 总结本课程旨在培养学生对汽车理论的深刻理解和技能的掌握，使他们能够在未来的汽车行业中有所作为。

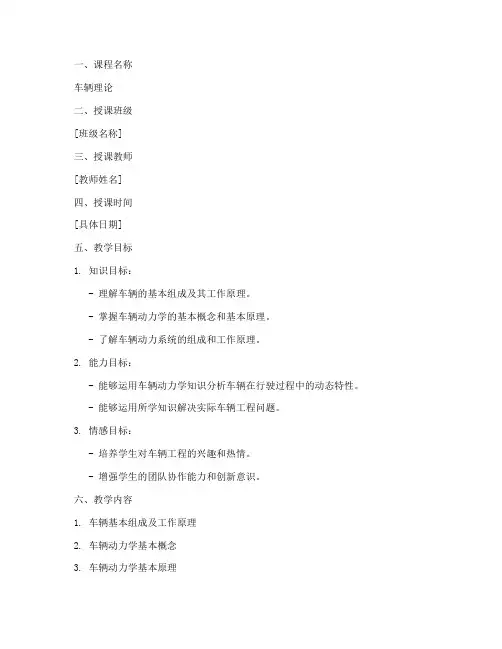

一、课程名称车辆理论二、授课班级[班级名称]三、授课教师[教师姓名]四、授课时间[具体日期]五、教学目标1. 知识目标：- 理解车辆的基本组成及其工作原理。
