《机械制图》补考试卷

可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。

A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。

A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。

A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。

A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。

A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。

A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。

A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。

A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。

A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。

A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。

A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。

A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。

A．I B．H C．Z D．U14．是可以移位配置的视图。

A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。

A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。

2．不论放大或缩小，标注尺寸时必须注出的尺寸。

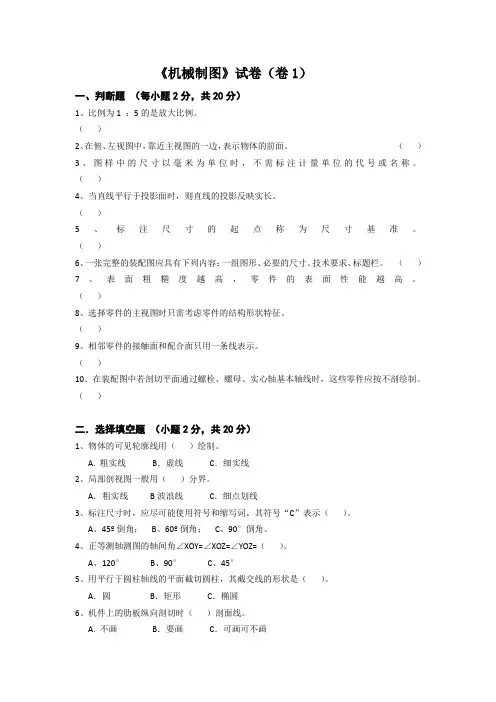

《机械制图》试卷（卷1）一、判断题（每小题2分，共20分）1、比例为1 ：5的是放大比例。

（）2、在俯、左视图中，靠近主视图的一边，表示物体的前面。

（）3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。

（）4、当直线平行于投影面时，则直线的投影反映实长。

（）5、标注尺寸的起点称为尺寸基准。

（）6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。

（）7、表面粗糙度越高，零件的表面性能越高。

（）8、选择零件的主视图时只需考虑零件的结构形状特征。

（）9、相邻零件的接触面和配合面只用一条线表示。

（）10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。

（）二．选择填空题（小题2分，共20分）1、物体的可见轮廓线用（）绘制。

A. 粗实线B．虚线C．细实线2、局部剖视图一般用（）分界。

A．粗实线B波浪线C．细点划线3、标注尺寸时，应尽可能使用符号和缩写词。

其符号“C”表示（）。

A、45º倒角；B、60º倒角；C、90°倒角。

4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（）。

A、120°B、90°C、45°5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（）。

A．圆B．矩形C．椭圆6、机件上的肋板纵向剖切时（）剖面线。

A. 不画B．要画C．可画可不画7、形状公差（）的项目符号为“○”。

A、圆度；B、圆柱度；C、平面度。

8、圆锥滚子轴承30312的内径为＿＿＿＿＿。

A、30 mm；B、12mm；C、60mm。

9．在绘制齿轮时其分度圆用（）绘制。

A．粗实线B．细实线C．细点画线10．标准螺纹是（）都符合国家标准的螺纹。

A．牙型、旋向、螺距B．牙型、直径、螺距C．直径、头数、螺距三．选择题（小题3分，共9分）1、打钩选择正确的左视图a( )b( )c( )d( )2、打钩选择正确的断面图3、打钩选择正确的剖视图四、作图题（共26分）2、补画剖视图中缺漏的线条（6分）五、识读端盖零件图并回答问题（24分）1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例＿＿＿＿。

《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。

A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。

A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。

A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。

A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。

A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。

A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。

A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。

A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。

A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。

其中为了方便查看图形，尽可能采用全比例。

2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。

3.在标注尺寸时，应做到清晰、准确、规范和合理。

4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。

5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。

二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。

答案：A2.看装配图的第一步是先看表达方法。

答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。

答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。

答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。

答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。

答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。

答案：B8.三视图的投影规律是长相等、高平齐、宽对正。

答案：D9.国标规定，外螺纹的大径应画粗实线。

答案：B10.国标规定螺纹的牙顶用虚线画出。

答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。

答案：×3.零件图上不必注出生产过程的技术要求。

答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。

答案：×5.绘制零件图过程的第一步是画出各个视图。

答案：×6.三视图投影规律是长相等、高平齐、宽对正。

《机械制图》模拟考试题（附答案）一、判断题（共100题，每题1分，共100分）1、推拔销之锥度为 1 ： 50 。

A、正确B、错误正确答案：A2、退刀槽和砂轮越程槽可按“槽宽×直径”的形式标注。

A、正确B、错误正确答案：A3、装配图必须有明细栏A、正确B、错误正确答案：A4、水平面的水平投影积聚为直线。

A、正确B、错误正确答案：B5、尺寸公差有可能是负值A、正确B、错误正确答案：B6、螺钉旋转一周，就沿轴向位移三个螺距者为三线螺纹。

A、正确B、错误正确答案：A7、同一标称直径之细螺纹，可有不同之节距。

A、正确B、错误正确答案：A8、用剖视图来表示物体内部特征，比用虚线表示之视图要清楚。

A、正确B、错误正确答案：A9、装配图上已注明的尺寸，零件图上可以省略。

A、正确B、错误正确答案：B10、420×594为4张A4的大小。

A、正确B、错误正确答案：A11、汉字的书写应求端正划一，大小间隔适当，清晰易认即可。

A、正确B、错误正确答案：A12、在相同工件条件下，钻头直径愈小，转速要愈快。

A、正确B、错误正确答案：A13、与他件组合有关之尺寸称为功能尺寸。

A、正确B、错误正确答案：A14、一个实心小圆点，有时可以代替相邻的两箭头。

A、正确B、错误正确答案：A15、沿垂直轴线方向所量得之螺峰与螺谷间的距离称为螺距。

A、正确B、错误正确答案：B16、平面与回转体相交，截交线在特殊情况时可能由直线和曲线或完全由直线组成A、正确B、错误正确答案：A17、薄片弯曲物体，仅用一视图表示即可。

B、错误正确答案：B18、槽孔之表面符号可用指引线引至适当位置标注。

A、正确B、错误正确答案：A19、多个同方向之位置尺寸，应用基准面标注法标注之。

A、正确B、错误正确答案：A20、一物体之各视图，剖面线需保持相同的间隔与方向。

A、正确B、错误正确答案：A21、机件表面局部特殊处理之范围须加细链线表明。

A、正确B、错误正确答案：B22、长仿宋体汉字，字宽为字高的 4 ／ 3 倍。

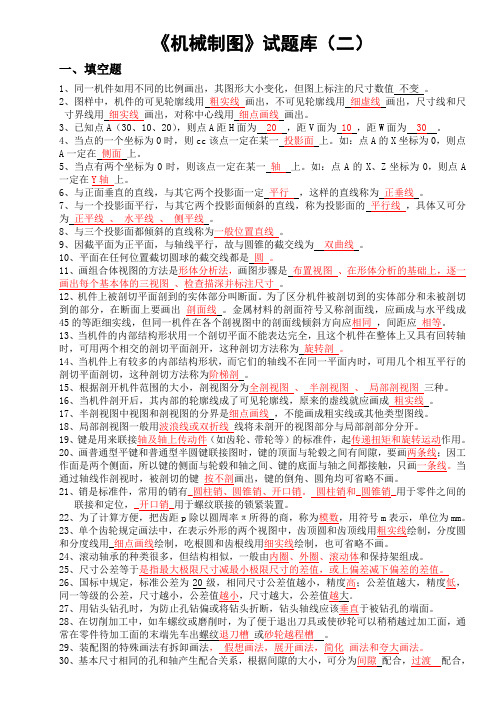

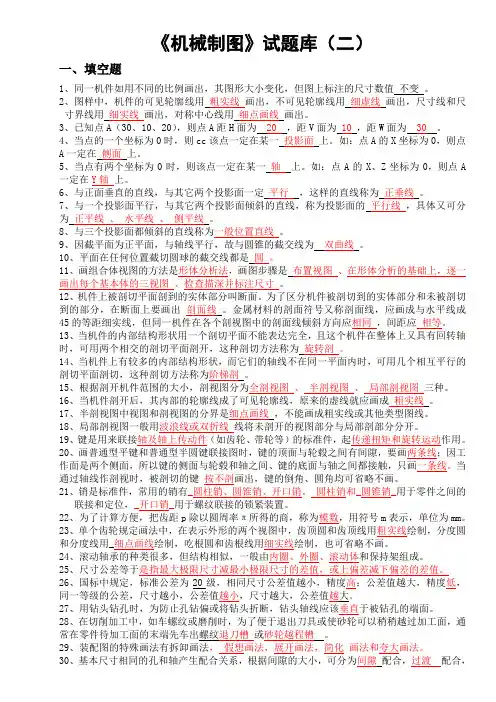

《机械制图》试题库（二）一、填空题1、同一机件如用不同的比例画出，其图形大小变化，但图上标注的尺寸数值不变。

2、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线用细点画线画出。

3、已知点A（30、10、20），则点A距H面为20 ，距V面为10，距W面为30。

4、当点的一个坐标为0时，则cc该点一定在某一投影面上。

如：点A的X坐标为0，则点A一定在侧面上。

5、当点有两个坐标为0时，则该点一定在某一轴上。

如：点A的X、Z坐标为0，则点A 一定在Y轴上。

6、与正面垂直的直线，与其它两个投影面一定平行，这样的直线称为正垂线。

7、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为正平线、水平线、侧平线。

8、与三个投影面都倾斜的直线称为一般位置直线。

9、因截平面为正平面，与轴线平行，故与圆锥的截交线为双曲线。

10、平面在任何位置截切圆球的截交线都是圆。

11、画组合体视图的方法是形体分析法，画图步骤是布置视图、在形体分析的基础上，逐一画出每个基本体的三视图、检查描深并标注尺寸。

12、机件上被剖切平面剖到的实体部分叫断面。

为了区分机件被剖切到的实体部分和未被剖切到的部分，在断面上要画出剖面线。

金属材料的剖面符号又称剖面线，应画成与水平线成45的等距细实线，但同一机件在各个剖视图中的剖面线倾斜方向应相同，间距应相等。

13、当机件的内部结构形状用一个剖切平面不能表达完全，且这个机件在整体上又具有回转轴时，可用两个相交的剖切平面剖开，这种剖切方法称为旋转剖。

14、当机件上有较多的内部结构形状，而它们的轴线不在同一平面内时，可用几个相互平行的剖切平面剖切，这种剖切方法称为阶梯剖。

15、根据剖开机件范围的大小，剖视图分为全剖视图、半剖视图、局部剖视图三种。

16、当机件剖开后，其内部的轮廓线成了可见轮廓线，原来的虚线就应画成粗实线。

17、半剖视图中视图和剖视图的分界是细点画线，不能画成粗实线或其他类型图线。

一、填空题（每题2分，共30分）1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 。

2、绘制可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、图样中的尺寸以㎜为单位。

4、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

5、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

6、线性尺寸数字一般应注写在尺寸线的上方或左方。

二、选择题（每题4分，共20分）1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、当一条直线平行于投影面时，在该投影面上反映（ A ）A、实形性B、类似性C、积聚性3、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高4、主视图与俯视图（ A ）A、长对正B、高平齐C、宽相等5、下列尺寸正确标注的图形是( C )三、判断题：(每题1分，共10分)1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

( √ )6、国家制图标准规定，各种图线的粗细相同。

( × )7、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

(√ )8、图样中书写汉字的字体，应为长仿宋体。

( √ )9、画圆的中心线时，其交点可心是点画线的短画。

( × )10、当圆的直径过小时，可以用线实线来代替线点画线。

( √ )四、补画视图题：1、。

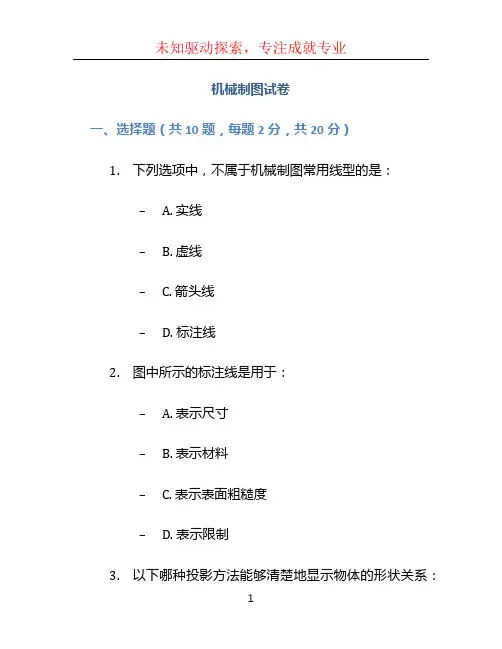

机械制图试卷一、选择题（共10题，每题2分，共20分）1.下列选项中，不属于机械制图常用线型的是：– A. 实线– B. 虚线– C. 箭头线– D. 标注线2.图中所示的标注线是用于：– A. 表示尺寸– B. 表示材料– C. 表示表面粗糙度– D. 表示限制3.以下哪种投影方法能够清楚地显示物体的形状关系：– A. 正等轴投影– B. 正轴投影– C. 斜轴投影– D. 线框图4.下列哪种不属于尺寸的表示方法：– A. 直接尺寸标注法– B. 象形标注法– C. 前置尺寸标注法– D. 后置尺寸标注法5.设计中用于表示孔的图形符号是：– A. 长度符号– B. 直径符号– C. 高度符号– D. 深度符号6.下列哪个图形符号代表平行于地面的表面：– A. 一字型– B. 圆型– C. V字型– D. 三角形7.在机械制图中，图面元素是指：– A. 图形符号– B. 字符符号– C. 尺寸符号– D. 箭头符号8.在标注工程图时，下列哪个特点是错误的：– A. 尺寸的标注方向与观察者观察的方向垂直– B. 尺寸的标注方向与观察者观察的方向平行– C. 尺寸的平行线应尽量平行于图廓线– D. 尺寸符号应放在标注线上的哪一侧可任选9.图面上图形的符号由以下哪两种基本图形构成：– A. 线和线段– B. 线和圆– C. 线和箭头– D. 线段和箭头10.已知图形符号“一字型”表示垂直于地面的表面：– A. 正确– B. 错误二、填空题（共5题，每题4分，共20分）1.机械制图的主要目的是用图形与文字表达物体的（ 1 ）和（ 2 ）。

2.机械制图中的标注线是指用于表达（ 3 ）的一种直线。

3.直接尺寸标注法是把尺寸数字的（ 4 ）标注在线以表明尺寸的方法。

4.机械制图中，尺寸符号一般放置在标注线的（5 ）。

三、判断题（共5题，每题2分，共10分）1.当前置尺寸标注法使用时，尺寸的单位符号位于尺寸值的上方。

《机械制图》习题库（附参考答案）一、单选题（共30题，每题1分，共30分）1、基本视图的个数（）。

A、5B、6C、4D、3正确答案：B2、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、细实线C、粗实线D、点画线正确答案：B3、梯形螺纹常用于（）。

A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案：D4、用于表达机件上倾斜部分的实形称为（）。

A、向视图B、局部视图C、斜视图D、剖视图正确答案：C5、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：D6、在图样中不可用粗实线来表示的是（）。

A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案：C7、绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。

A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案：C8、国标规定图样中的汉字应写成（）。

A、仿宋体B、楷体C、长仿宋体D、黑体正确答案：C9、机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C10、可能具有间隙或过盈的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、长度方向D、宽度方向正确答案：D12、主视图反映物体的关系（）。

A、前后上下B、左右前后C、前后左右D、上下左右正确答案：D13、如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、局部剖B、全剖C、阶梯剖D、半剖正确答案：B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。

A、6B、24C、12D、9正确答案：B15、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案：B16、机械图样中，表示轴线、对称中心线等采用（）。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

可编辑修改精选全文完整版最新国家开放大学电大《机械制图》机考网考题库及答案100%通过一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。

B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面图1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在水平投影面上的投影反映实长，因此称之为（ B ）B. 水平线（9）平面P在（ A）面上的投影具有积聚性，因此称之为正垂面。

A. 正面投影（10）平面Q在侧面投影面上的投影有积聚性，因此称之为（ C ）C. 侧垂面3. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。

机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。

A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。

A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。

A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。

A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。

A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。

A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。

A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。

A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。

A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。

A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。

A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。

A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。

A．I B．H C．Z D．U14．是可以移位配置的视图。

A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。

A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。

2．不论放大或缩小，标注尺寸时必须注出的尺寸。

3．某产品用放大一倍的比例绘图，在标题栏比例项中应填。

试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

XZY HY WOaaabbb二、作平面四边形ABCD 的投影。

三、完成下列各形体的投影。

1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5．说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，6.3Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

6.试画出主视图的外形。

（图形从略）试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。

（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“（）”表示均布。

（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。

（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。

（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。

（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。

（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。

11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。

（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。

（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。

试卷(4) 答案一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

X YW二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，6.试画出主视图的外形。

答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹是公差带代号，其中，H是基本偏差试卷(1)二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

(10分)三、完成下列各形体的投影。

(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

《机械制图》试卷题 号 一二三四总 分复 核得 分一、填空：（每空1分，共10分）1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为 。

2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________方向一致。

3．空间两点成为重影点的条件是 ___ 。

4．当图形不能充分表达平面时，可用 ____ 表示。

5．将机件的部分结构用__________________________画出的图形称为局部放大图。

6．标注尺寸的三要素是指__________、________和__________。

7．两个形体表面相交而产生的交线称为_________________。

二、选择题：（每题2分，共10分）1．如图所示，正确的左视图是（ ）2．如图所示，正确的左视图是（ ）。

3．如图所示，图形正确的左视图是（ ）4．关于图示尺寸φ20的哪种说法是正确的？（ ）A ．公差为0B ．公差为0.14C ．偏差为±0.07D ．公差为0.07学校 _____________ 班级 _____________ 准考证号码 ________________ 姓名_____________…………..………….…. 装 ………………………..… 订 ……………………… 线 …………………….……………5．哪种符号表示表面可用任意方法获得？（ ）三、补图题：（40分）1．已知主、俯视图，画第三视图。

（5分） 2．根据组合体的两个视图，补画第三视图。

（5分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。

（10分） 4．指出下列螺纹画法中的错误，并将正确的画在指定位置。

(10分) 5．在指定位置画出剖面图(键槽深为3mm)。

(10分)四、读图题（40分）（一）看懂起动轴零件图，并回答下列问题。

（共12分）１．主视图是____________剖视图，用于表达_________及__________的内部结构。

专科《机械制图》一、（共60题,共150分）1. 图样中若没注明尺寸数字的单位，则单位为（）（2分）A.英寸B.毫米C.厘米D.米.标准答案：B2. 选择正确的左视图。

（）（2分）A.见图B.见图C.见图D.见图.标准答案：D3. 选择正确的左视图。

（）（2分）A.见图 B.见图 C.见图 D.见图.标准答案：A4. 选择正确的左视图。

（）（2分）A.见图 B.见图 C.见图 D.见图.标准答案：D5. 选取正确的左视图。

（）（2分）A.见图B.见图C.见图D.见图.标准答案：C6. 直线AF、CD的相对位置（）（2分）A.平行B.相交C.交叉.标准答案：C7. 选择正确的左视图。

（）（2分）A.见图B.见图C.见图D.见图.标准答案：C8. 在裝配图中，提高轴的轴线剖切，在轴的剖切范围（）。

（2分）A.不画剖面线B.应画剖面线C.视材质而定D.一律涂黑.标准答案：A9. 螺孔的正确画法是（）（2分）A.见图B.见图C.见图D.见图.标准答案：B10. 正确的左视图是（）（2分）A.见图B.见图C.见图D.见图.标准答案：C11. 正确的主视图是（）（2分）A.见图B.见图C.见图D.见图.标准答案：A 12. 正确的左视图是（）（2分）A.见图 B.见图 C.见图 D.见图.标准答案：D13. 判断E－E断面图，正确的答案是（）（2分）A.见图B.见图C.见图D.见图.标准答案：D14. 正确的左视图是（）（2分）A.见图B.见图C.见图D.见图.标准答案：D15. 下列为正确的表面粗糙度标注的是（）（2分）A.见图B.见图C.见图D.见图.标准答案：A16. 正确的螺纹画法有（）（4分）A.见图B.见图C.见图D.见图.标准答案：A,D17. 正确的视图有（）（4分）A.见图B.见图C.见图D.见图.标准答案：A,B,D 18. 正确的断面图有（）（4分）A.见图B.见图C.见图D.见图.标准答案：B,C19. 判断下列哪些AB直线位于三角形平面内。
