新人教版九年级下册第十八章《家庭电路和安全用电》单元测试物理试题

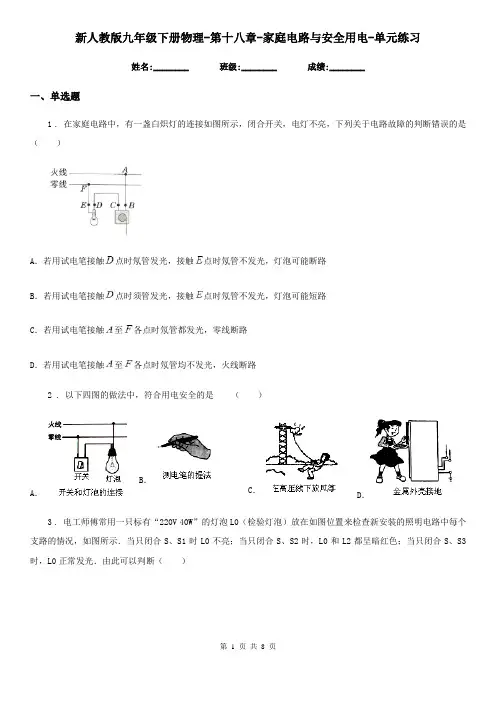

新人教版九年级下册物理-第十八章-家庭电路与安全用电-单元练习姓名:________ 班级:________ 成绩:________一、单选题1 . 在家庭电路中，有一盏白炽灯的连接如图所示，闭合开关，电灯不亮，下列关于电路故障的判断错误的是（）A．若用试电笔接触点时氖管发光，接触点时氖管不发光，灯泡可能断路B．若用试电笔接触点时须管发光，接触点时氖管不发光，灯泡可能短路C．若用试电笔接触至各点时氖管都发光，零线断路D．若用试电笔接触至各点时氖管均不发光，火线断路2 . 以下四图的做法中，符合用电安全的是（）A．B．C．D．3 . 电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）放在如图位置来检查新安装的照明电路中每个支路的情况，如图所示．当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光．由此可以判断（）A．L1所在的支路短路B．L2所在的支路断路C．L3所在的支路短路D．各支路均完好4 . 下列家用电器中①电风扇；②电炉；③电冰箱；④荧光灯，正常工作时的相同点是什么A．正常工作时用电器中的电流B．正常工作时用电器两端的电压C．能的转化方式D．耗电的快慢5 . 下列做法中，不符合安全用电要求的是A．用湿布擦正在发光的白炽灯或日光灯B．在家庭电路中安装保险丝或空气开关C．更换灯泡时，先断开开关D．外壳损坏的插座，应及时更换6 . 如图所示，电源电压恒为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”。

灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“15Ω1A”。

闭合开关，在保证电路安全的情况下，在移动滑片的过程中，下列说法正确的是（）A．电压表的示数为2.5V时电流表的示数为0.6AB．滑动变阻器接入电路的最小阻值为5ΩC．灯泡消耗的最小电功率为0.45WD．电路消耗的最大电功率为2W7 . 如图所示，闭合开关S后，发现灯L不亮，检查保险装置工作正常．小明同学用测电笔测试灯头的两根电线C、D，发现两处都能使测电笔氖管发光，再用测电笔测试火线A和零线B时，氖管在测A处时发光，而在测试B 处时不发光，那么可以断定故障原因是（）A．火线和零线短路B．灯泡L断路C．灯泡L短路D．电线BD段有断点8 . 如图所示的家庭电路中，合上开关S，电灯正常发光，用测电笔测量灯座里的两个接线柱B、C时测电笔的发光情况是A．B点亮、C点不亮B．C点亮、B点不亮C．B、C都亮D．B、C都不亮9 . 关于家庭电路和安全用电，下列说法正确的是A．只要不接触高压带电体就不会发生触电B．空气开关自动断开后应该立即将其闭合C．用电器的开关连接在零线和用电器之间D．家庭电路需要修理时，必须断开总开关二、填空题10 . 一节干电池的电压大约是_____V；为我们家里用的电灯、电视机供电的电压是__________V．对人体来说安全电压是________．11 . 人体的安全电压一般不高于__________V，在使用测电笔时，人的手__________（选填“必须”或者“没必要”）接触测电笔的笔尾。

新人教版九年级下册物理《第十八章-家庭电路与安全用电》单元复习试题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于家庭电路和安全用电，下列说法正确的是（）A．只有当人体接触带电体时才可能发生触电事故B．家用电能表上的示数显示了家庭用电的总功率C．家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施D．空气开关接在电路中，可以保证电路中电流过大时也不切断电路2 . 关于家庭电路和安全用电，下列说法正确的是A．使用试电笔时，手指不能触碰试电笔上端的金属帽B．输电线进户后，先后接总开关、电能表、保险装置C．有人触电后应立即切断电源或用干燥的木棒将电线挑开D．若空气开关“跳闸”，一定是电路中出现了短路3 . 下列做法符合安全用电原则的是A．发现有人触电应立即将触电者拉开B．更换灯泡时必须要断开电源C．使用测电笔时，手不能接触测电笔尾部的金属电极D．为了用电安全，尽可能将多个大功率用电器插入同一个插座同时工作4 . 下列做法中符合安全用电要求的是（）A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝5 . 关于安全用电，下列说法不正确的是A．用电器使用三线插头是为了防止漏电而采取的安全措施B．更换灯泡、搬动电器前应断开电源开关C．不能用湿手摸或用湿布擦工作状态中的灯具等电器，以防触电D．空气开关接在电路中，可以保证电路中电流过大时也不切断电路6 . 某家庭电路的部分组成如图所示，下列说法正确的是（）A．图中三个插座是串联的B．控制灯泡的开关S要接在火线上C．三脚插头的用电器也可插入两孔插座D．闭合开关S时，灯泡不亮，一定是零线某处断路7 . 下列情况中，符合安全用电原则的是A．所有家用电器的外壳一定都要接地B．家用电器着火时，应该迅速用水来灭火C．多个大功率的用电器不要接在一个插排上同时工D．发现有人触电，立即用手拉开触电人作8 . 下列做法符合安全用电要求的是（）A．用湿的手拔电源插头B．有金属外壳的家用电器不用接地C．在电线上晾晒衣服D．使用测电笔时，手要接触笔尾的金属体9 . 下列做法符合安全用电原则的是（）A．电器失火时，先用泡沫灭火器灭火，再切断电源B．常用湿布擦插座、用电器等C．发现有人触电时，立即用手将触电的人拉开D．及时更换已破损的家用电线10 . 以下做法符合安全用电常识的是（）A．用湿布擦抹插座B．电灯开关接在火线上C．三孔插座的接地线接在自来水管上D．用绝缘层老化开裂的电线连接电器11 . 关于安全用电，以下说法正确的是A．在家庭电路中，开关既可以接在火线上也可以接在零线上B．站在干木凳上一手接触火线，一手接触零线会造成触电事故C．三脚插头上与用电器金属外壳相连的脚是多余的D．雷雨天可以在大树下避雨12 . 中国茶文化源远流长，“茶品”是我们最好的饮品，如图是小明给爸爸泡的一杯绿茶.观察水中起伏的茶叶，结合所学的物理知识，下列解释正确的是A．茶叶漂浮在水面时受到的浮力大于重力B．茶叶在逐渐下沉时受到的浮力等于重力C．茶叶逐渐下沉过程中受到水的压强变大D．茶叶沉底后只受到重力和支持力的作用13 . 某家庭电路中，已有两盏灯正常发光，如果再使用一个电熨斗，则该电路的A．总电流变小B．总电压变小C．总电阻变小D．总功率变小14 . 有关生活用电知识，下列说法正确的是A．正常情况下火线与大地间的电压为零B．家里的空气开关“跳闸”了是电路发生了短路C．电器设备失火时，先断开电源再灭火D．使用测电笔时，手不能接触笔尾的金属体二、多选题15 . 关于家庭电路，下列说法中正确的是A．使用试电笔时，手指应触碰笔尾的金属体B．洗衣机、电冰箱等家用电器使用三孔插座，是为了节约用电C．在家庭电路中空气开关跳闸，可能是电路中用电器的总功率过大引起的D．在家庭电路中，同时工作的用电器越多，总电流会越小三、填空题16 . 高压触电常见的两种类型是 ________和 ________．17 . 一节新干电池的电压为_____V．家庭电路中，电冰箱与电视机是_______的（填写连接方式），造成家庭电路电流过大的原因是用电器总功率过大和___________．太阳能飞机的动力装置由太阳能电池板、电动机等组成．机翼上的太阳能电池板面积较大是为了获得更多的光能，并将其转化为_____能，使电动机带动螺旋桨转动，电动机的原理是_________________________．18 . 小晓同学家里的一只照明台灯，灯泡上标着“PZ220-40”的字样，它正常工作h消耗1 kw·h的电能；他家的电子电能表上标有“220V 10(20)A”和“2500imp／kw·h”的字样，他记下在20min内这个电能表的脉冲指示灯闪烁了500次，则他家里正在使用的用电器总功率为W，他家还能再接的用电器总功率为W.19 . 请根据生活经验和串并联电路特点分析,教室里的照明灯的连接方式是__________。

新人教版九年级下册物理《第十八章-家庭电路与安全用电》单元复习试题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于家庭电路和安全用电，下列说法不正确的是（）A．家庭电路中电流过大，可能是用电器的总功率过大B．户外露营时，如遇雷雨天气，可在大树下避雨C．保险丝熔断了，不能用铜丝或铁丝代替D．空气开关跳闸后，需要检修电路后再重新闭合开关2 . 下列做法中，符合用电安全原则的是（）A．用手指接触插座的插孔B．用湿抹布擦发光的灯泡C．将冰箱的金属外壳接地D．在高压输电线下放风筝3 . 甲、乙两同学从同一地点同时向相同方向做直线运动，他们通过的路程随时间变化的图象如图所示，由图象可知不正确的是（）A．在0～10s内，甲同学比乙同学运动的快B．两同学在距离出发点100m处相遇C．在10s～20s内，乙同学静止不动D．在0～10s内，乙同学的速度为10m/s4 . 关于家庭用电，下列说法正确的是A．三孔插座比两孔插座多的那个孔是用来跟地线连接的B．人站在绝缘的木凳上修电灯，不会发生触电事故C．用试电笔检查电路时，手不能接触任何金属体D．家庭电路中空气开关跳闸一定是发生了短路5 . 如图所示是安装两盏白炽灯和两只插座的电路图，其中安装错误的元件是（）A．白炽灯L 1 和开关S 1B．白炽灯L 2 和开关S 1C．插座a 、 b 和开关S 2D．插座a 、 b 和开关S 16 . 下列说法正确的是A．家庭电路中，空气开关跳闸一定是发生了短路B．家庭电路中，控制用电器的开关应接在火线和用电器之间C．核电站是利用核聚变发电的D．电磁波不能用来加热食品7 . 关于安全用电，下列说法正确的是A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体B．使用有金属外壳的家用电器时，应将其外壳接在零线上C．发现有人触电或电线起火时，首先要做的是立即切断电源D．用湿抹布擦工作中的用电器8 . 在日常家庭用电中如果使用不当会给人们带来危害。

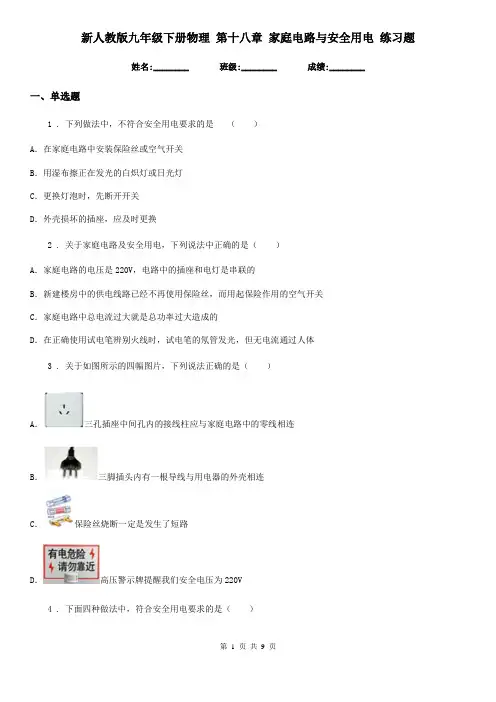

新人教版九年级下册物理第十八章家庭电路与安全用电练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列做法中，不符合安全用电要求的是（）A．在家庭电路中安装保险丝或空气开关B．用湿布擦正在发光的白炽灯或日光灯C．更换灯泡时，先断开开关D．外壳损坏的插座，应及时更换2 . 关于家庭电路及安全用电，下列说法中正确的是（）A．家庭电路的电压是220V，电路中的插座和电灯是串联的B．新建楼房中的供电线路已经不再使用保险丝，而用起保险作用的空气开关C．家庭电路中总电流过大就是总功率过大造成的D．在正确使用试电笔辨别火线时，试电笔的氖管发光，但无电流通过人体3 . 关于如图所示的四幅图片，下列说法正确的是（）A．三孔插座中间孔内的接线柱应与家庭电路中的零线相连B．三脚插头内有一根导线与用电器的外壳相连C．保险丝烧断一定是发生了短路D．高压警示牌提醒我们安全电压为220V4 . 下面四种做法中，符合安全用电要求的是（）A．开关接在零线与电灯之间B．用铜丝代替保险丝C．洗衣机使用三脚插头D．发现有人触电，及时用手拉开5 . 关于家庭电路与安全用电，下列说法正确的是A．更换灯泡前应断开电源开关B．用湿布擦拭工作中的电器C．家用电器失火时，先灭火，后切断电源D．电灯开关可以接在火线上，也可以接在零线上6 . 关于家庭电路，下列说法中正确的是A．家庭电路中总电流过大，可能是由于电路中用电器的总功率过大引起的B．家庭电路中，要在电灯和零线之间连接开关C．家庭电路中安装的保险丝可用铜丝代替D．在家庭电路中，同时工作的用电器越多，总电阻越大7 . 如图所示为一只“6V 1.5W”小灯泡的电流随电压变化的关系图像．若把两个这样的灯泡串联起来，接在8V的电源两端，则此时每只灯泡的电阻及实际功率为A．24Ω 0.67W B．20Ω 0.8WC．24Ω 0.96W D．20Ω 0.67W8 . 如图所示，是有关家庭用电中的几个实例，其中，对图中实例的描述错误的是A．甲图中测电笔的使用方法是错误的B．乙图中电路的接法是正确的C．丙图中有关家庭用电中电路的连接是正确的D．丁图中用湿手接触台灯的做法是错误的9 . 图所示家庭用电的一些做法中，符合安全用电的是（）A．B．C．D．10 . 关于家庭电路，下列说法正确的是A．家庭电路中的插座和电灯都是串联的B．我国家庭电路的正常电压值为380VC．用湿布擦拭正在工作的台灯是安全的D．有金属外壳的家用电器，应该接地线11 . 下列关于安全用电的说法正确的是（）A．开关与所控制的用电器是并联的B．长期使用大功率用电器时，若插座有严重起热现象，可不用理会C．空气开关跳闸可能是电路的总功率过大或者短路引起的D．使用试电笔时，手指不能碰到笔尾金属帽12 . 一般家庭的卫生间都要安装照明灯和换气扇．使用时，有时需要各自独立工作，有时需要它们同时工作．评价下图所示的电路，你认为符合上述要求的是（）A．B．D．C．二、填空题13 . 安全用电的原则是：_______低压带电体，不靠近高压带电体；______线一定要接进开关里，螺丝口灯泡的螺旋套一定要接在______线上。

九年级下册物理第十八章《家庭电路与安全用电》单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连2 . 如图所示的各种做法中，符合安全用电原则的是A．用铜棒挑开通电的裸导线B．用湿布擦拭电灯C．在高压线附近放风筝D．保持电器外壳良好接地3 . 如图所示，下列说法中不正确的是（）A．S1再闭合时，电流表测L1的电流B．使用测电笔时，手指应按住笔卡C．当导体ab左右移动时，电表指针会偏转D．当滑片P向右移动时，电磁铁磁性减弱4 . 下列各图中，正确的是（）A．B．C．D．5 . 如图所示的实验操作上正确的是A．B．C．D．6 . 如下图家庭电路连接正确，各元件均正常，有关说法正确的是（）A．洗衣机接入三孔插座后电灯与洗衣机是串联的B．洗衣机接入三孔插座能使洗衣机金属外壳接地C．闭合开关时人接触B点或C点都可能引起触电D．断开开关时A、B两点都能使测电笔氖管发光7 . 在家庭电路中，用来控制整个电路的元件是（）A．电能表B．保险丝C．总开关D．插座8 . 在日常家庭用电中如果使用不当会给人们带来危害。

下列做法中可能给人们带来危害的是A．更换灯泡或维修电路时要先断开电源B．三孔插座接地线要保证良好接地C．使用测电笔时，手接触笔尾金属体D．用电器电线绝缘皮破损了仍在使用9 . 一个普通家用白炽灯泡正常发光时通过灯丝的电流大约是A．20mA B．200mA C．2A D．20A10 . 为了纪念物理学家做出的贡献，通常用他们的名字来命名物理量的单位．下列物理量及单位对应正确的是（）A．功率﹣瓦特B．压强﹣焦耳C．电阻﹣伏特D．电压﹣安培11 . 下列有关电和磁的说法正确的是（）A．金属外壳用电器必须使用两脚插头B．电动机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的D．同种电荷相互吸引，异种电荷相互排斥12 . 家庭经常用到的三脚插头，如图所示．下面接法正确的是A．1脚接地，2脚接零B．2脚接零，3脚接火C．2脚接火，3脚接零D．不论哪脚接地，零，火二、多选题13 . 教室是同学们在校期间学习生活的主要场所．以下为教室内有关数据，其中较为符合实际的是A．一支做作业用的新铅笔的质量为十几克B．一位同学站立时对地面压力一般为几百牛C．感到较舒适的室内温度大约二十几摄氏度D．一只照明用日光灯的额定电流约为零点几安14 . 如图是生活中的情景，符合安全用电要求的是（）A．使用试电笔时手要接触笔尾金属体B．电水壶接电线路图C．电线靠近高温物体D．冰箱用三脚插头15 . 下列关于安全用电的说法正确的是（）A．控制灯泡的开关要与火线相接B．雷雨天不能躲在大树下避雨C．输电线进户后首先接到总开关上，后面依次是电能表、保险装置D．发现有人触电时应首先立即切断电源三、填空题16 . 如图所示的电工工具叫做 ________，它是用来 ________的．17 . 二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．18 . 家庭电路中，两根进户线是火线和零线，它们之间的电压是____________伏，用测电笔来判断时，如果氖管发光，则所测的是____________，经验证明，只有不高于____________V的电压对人体才是安全的，所以家庭用电中要注意安全。

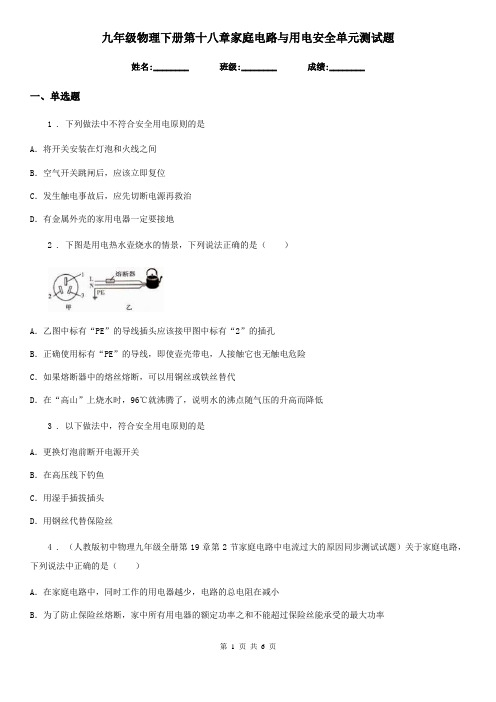

九年级物理下册第十八章家庭电路与用电安全单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列做法中不符合安全用电原则的是A．将开关安装在灯泡和火线之间B．空气开关跳闸后，应该立即复位C．发生触电事故后，应先切断电源再救治D．有金属外壳的家用电器一定要接地2 . 下图是用电热水壶烧水的情景，下列说法正确的是（）A．乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B．正确使用标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C．如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D．在“高山”上烧水时，96℃就沸腾了，说明水的沸点随气压的升高而降低3 . 以下做法中，符合安全用电原则的是A．更换灯泡前断开电源开关B．在高压线下钓鱼C．用湿手插拔插头D．用钢丝代替保险丝4 . （人教版初中物理九年级全册第19章第2节家庭电路中电流过大的原因同步测试试题）关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越少，电路的总电阻在减小B．为了防止保险丝熔断，家中所有用电器的额定功率之和不能超过保险丝能承受的最大功率C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小5 . 如图是家庭电路的一部分.开关S闭合后灯不亮，现用测电笔去测C、D两点时，发现氖管均发光，用测电笔去测A、B两点时，只有测A点时氖管发光，那么故障原因是A．火线与零线相碰B．A、D两点间开路C．B、D两点间开路D．灯头内两接线柱短路6 . 如图甲所示，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V.通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中不正确的是A．正常发光的小灯泡是L1，其额定功率为0.45WB．当L2两端电压为1.5V时，通过它的电流为0.15AC．此时滑动变阻器两端电压是1.5VD．滑动变阻器的最大阻值是30Ω7 . 下列做法符合节能或安全用电要求的是A．高压输电线下放风筝B．夏天用空调时，始终把温度调到最低C．空气开关跳闸后，不排出故障就直接合上D．发现有人触电，不能用手直接去拉触电者身体8 . 某人安装照明电路时，把火线上的保险丝取下，把一个220 V的灯泡(以下称检验灯)接在原保险丝的位置，同时把电路中所有开关都断开，用这种方法可检查是否存在短路，正确的连接方式如图，接通电源后下列说法不正确的是A．若检验灯正常发光说明以后的电路中存在短路B．若检验灯不亮，但把某个用电器的开关闭合后检验灯正常发光，表明开关的两端直接接在火线和零线上C．若任意一个开关闭合检验灯都不亮，说明干路中有断路D．若检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验电灯都能发光，只是亮度不够，这表明电路中出现了短路现象9 . 我们学习和生活都离不开电，在日常生活中树立安全用电意识十分重要．如图四幅图中，符合安全用电原则的是A．B．C．D．二、填空题10 . 小明家八月底电能表的示数是，九月底电能表示数如图所示.（1）小明家九月份消耗的电能是____ kW . h .若所缴电费的标准为0.61元/度,那么小明家九月份应付的电费是___________________元.（2）小明家同时使用的用电器的总功率不能超过___ W .（3）当只有一台空调机工作时,在1min内它的表盘转过了60转,则此空调机消耗的电能是__________kW.h,电功率是____ W.11 . 如图所示，正确使用试电笔的方法是图_____，若笔尖接触被测导线时氖管发光，则被测导线是_____线.甲乙12 . 夏天常用的电热驱蚊器是利用电流的___________效应工作的.其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中正常工作1h消耗的电能是________________J.13 . 安全用电原则有：禁止用湿手插（拔）插头、按开关；不同时使用大功率用电器等．如果手上的水流入插座和开关内，就有可能发生________事故或者导致电路________，造成危险；若同时使用多个大功率用电器，则可能使干路的________过大，造成危险．14 . 如图所示的电路中，闭合开关时，电流表的示数为0.9A，电流表的示数为0.5A，电阻R2＝15Ω，那么，电阻R2两端的电压为_____V，R1的阻值是_____Ω．15 . 生活中我们常用_______________辨别火线和零线。

九年级下册第十八章《家庭电路和安全用电》单元测试物理试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。

若电路中只有一处故障，则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路2 . 如图所示，三孔插座上有一个插孔是和插头上标有E的导线接通的，下列说法正确的是（）（1）电路中E应和室外大地相连；（2）E是和用电器的金属外壳相连的；（3）如果和E相连的导线断开，用此插座的洗衣机的电动机将不能转动；（4）用试电笔笔尖插入插头E插入的那个孔，正常情况下试电笔氖管会发光。

A．（1）（3）B．（1）（2）C．（2）（3）D．（2）（4）3 . 某家庭部分电路可简化成如图所示的情况，当灯泡、电视和台灯三个用电器均工作时，以下说法错误的是A．灯泡、电视、台灯是并联的B．三个用电器工作一段时间后，保险丝突然熔断了，原因是其中一个用电器短路了C．如果台灯外壳是金属制成，应该使用三孔插座和插头，故图中的台灯不能正常工作D．三个用电器工作一段时间后，突然都停止工作，检查发现保险丝完好，但用试电笔分别检测两个插座的两孔，发现氖管均发光，造成这一现象的原因是进户零线断了4 . 某家庭电路的部分情况如图所示，下列说法正确的是A．图中的两根进户线分别为火线和地线B．空气开关有保险丝的功能C．该电能表的标定电流为20AD．电能表与空气开关时并联的5 . 小明家的电冰箱铭牌及所用电能表表盘信息如图所示，当只有电冰箱工作时，小明测得冰箱从启动到停止工作用了5分钟，下列有关该家用电冰箱的说法中正确的是A．电冰箱制冷时，压缩机对制冷剂进行压缩，制冷剂的内能减小B．电冰箱的电源插头使用三脚插头，比二脚插头多出的一个插头是将外壳与零线相连C．这段时间电能表闪16次D．电冰箱内照明灯泡的灯丝断路，将影响压缩机的正常工作6 . 在家庭电路中，熔丝的主要作用是A．保证电路的电压不变B．保证电路的电流不变C．保护人体安全D．在电流超过规定值时自动切断电路7 . 如图所示的家庭用电的一些做法中，符合安全用电的是A．同时使用大功率用电器B．用湿手触摸开关C．测电笔的握法D．金属外壳接地8 . 有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多二、填空题9 . 电能表是测量_____________的仪表，某电能表的盘面上标有“3000R/kW·h”如果在1min内转盘转过15圈，则电路中用电器的功率是_______W．10 . 电的广泛应用使我们的生活丰富多彩，掌握安全用电常识是每个公民必备的素质.家庭电路中电流过大的原因有过载和_____________; 电流从人体中通过，造成的伤害与_____________和通电时间的长短有关.11 . 一台家用豆浆机上标有“220V 2.2kW”，它的电动机内部电阻为，正常工作0.5h产生的热量为______J。

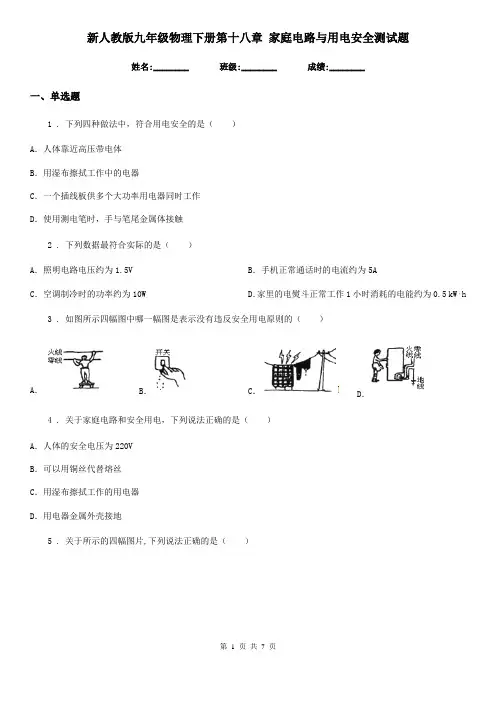

新人教版九年级物理下册第十八章家庭电路与用电安全测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 下列四种做法中，符合用电安全的是（）A．人体靠近高压带电体B．用湿布擦拭工作中的电器C．一个插线板供多个大功率用电器同时工作D．使用测电笔时，手与笔尾金属体接触2 . 下列数据最符合实际的是（）A．照明电路电压约为1.5V B．手机正常通话时的电流约为5AC．空调制冷时的功率约为10W D．家里的电熨斗正常工作1小时消耗的电能约为0.5 kW⋅h3 . 如图所示四幅图中哪一幅图是表示没有违反安全用电原则的（）A．B．C．D．4 . 关于家庭电路和安全用电，下列说法正确的是（）A．人体的安全电压为220VB．可以用铜丝代替熔丝C．用湿布擦拭工作的用电器D．用电器金属外壳接地5 . 关于所示的四幅图片,下列说法正确的是（）A．使用三孔插座是为了节能B．三脚插头内有一根导线与用电器的外壳相连C．保险丝烧断一定是发生了短路D．高压警示牌提醒我们安全电压为220V6 . 如图所示的各图中，不正确的是（）A．光的反射B．力F的力臂lC．电灯的安D．通电螺线管的磁极装7 . 王老师要在房间里安装“220V100W”顶灯和“220V3W”的壁灯各一盏．他打算将两盏灯并联后用一个开关S来控制，但接完后合上闸刀开关，发现壁灯亮、顶灯不亮；他合上开关S，结果不亮的灯亮了，而原来亮的灯却不亮了；再断开开关S，又恢复了原状．他错接的电路是A．B．C．D．8 . 电动自行车两刹车手柄中各有一只开关S1和S2．在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作．如图电路符合要求的是（）A．B．C．D．9 . 关于生活用电常识，下列符合要求的是A．用铜丝代替保险丝B．三脚插头的用电器也可以插入两孔插座C．不要用湿手拔热水器的插头D．家庭电路中开关接在火线或零线上都可以10 . 下列有关生活用电常识，做法不可行的是（）A．尽量减小电视机待机时间B．当有人触电时应迅速用手把他拉到安全的地方C．长期不使用的电视机应适当地通通电D．离开教室后应及时关掉电灯二、填空题11 .如图所示电路，电源电压6V恒定不变，电阻R1＝20Ω，R2＝60Ω。

九年级物理下册第十八章-家庭电路与安全用电-单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于安全用电，下列做法中正确的是A．用湿手按已接电源的插座上的开关B．及时更换家庭电路中绝缘皮老化、破损的导线C．在未断开电源开关的情况下更换灯泡D．把洗衣机的三脚插头改为两脚插头接在两孔插座上使用2 . 关于家庭电路的安全用电，下列说法中正确的是A．控制灯的开关接火线零线都可以B．保险丝熔断后，可以用铜丝替代C．不能用湿布擦拭正在工作的用电器D．家庭电路的电压对人体而言是安全的3 . 关于家庭电路和安全用电，下列说法中正确的是（）A．在触电事故现场，要立即切断电源B．我国家庭电路的电压为36VC．在未断开电源的情况下更换灯泡D．用潮湿的手拨动电器设备的开关4 . 小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是（）A．“跳闸”的原因是接线板中的电路发生了断路B．“跳闸”的原因是接线板中的电路发生了短路C．接线板上的多个插座与指示灯串联D．接线板上的开关与指示灯并联5 . 关于家庭电路的说法不正确的是A．洗衣机使用三孔插座能防止人触电B．电灯的开关装在火线或零线上都可以C．使用测电笔可以辨别家庭电路中的火线和零线D．保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障二、多选题6 . 如图所示是某家庭电路的一部分，下列说法正确的是（）A．电冰箱连入三孔插座后，电灯与电冰箱串联B．正常状况下，用试电笔接触A点氛管会发光C．为了用电安全，应在甲处安装电灯，乙处安装开关D．若保险丝烧断，将标有“220V”的电灯接在保险丝处时正常发光，则说明电路存在短路三、填空题7 . 李明学习完电功的知识后，回家观察到他家电能表的情况如上图所示。

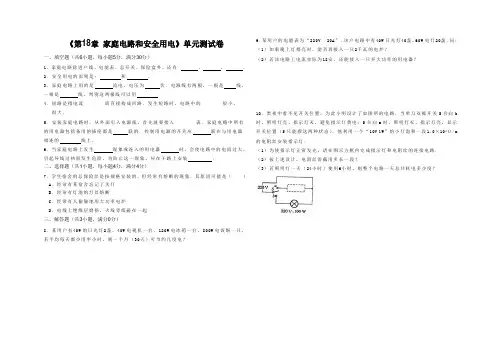

《第18章 家庭电路和安全用电》单元测试卷一、填空题（共6小题，每小题5分，满分30分）1．家庭电路除进户线、电能表、总开关、保险盒外，还有 、 、 ． 2．安全用电的原则是： 和 ．3．家庭电路上用的是 流电，电压为 伏．电源线有两根，一根是 线，一根是 线，判别这两根线可以用 ．4．短路是指电流 而直接构成回路．发生短路时，电路中的 很小，很大．5．安装家庭电路时，从外面引入电源线，首先就要接入 表．家庭电赂中所有的用电器包括备用的插座都是 联的．控制用电器的开关应 联在与用电器相连的 线上．6．当家庭电路上发生现象或连入的用电器 时，会使电路中的电流过大，引起导线过热而发生危险，为防止这一现象，应在干路上安装 ．二、选择题（共1小题，每小题4分，满分4分）7．学生宿舍的总保险丝是按规格安装的，但经常有熔断的现象．其原因可能是（ ） A ．经常有某宿舍忘记了关灯 B ．经常有灯泡的灯丝熔断 C ．经常有人偷偷地用大功率电炉D ．电线上绝缘层磨损，火线零线碰在一起三、解答题（共3小题，满分0分）8．某用户有40W 的日光灯2盏，40W 电视机一台，120W 电冰箱一台，800W 电饭锅一只，若平均每天都少用半小时，则一个月（30天）可节约几度电？9．某用户的电能表为“220V 20A”．该户电路中有40W 日光灯40盏，60W 电灯20盏．问： （1）如果晚上灯都亮时，能否再接入一只2千瓦的电炉？（2）若该电路上电流实际为18安，还能接入一只多大功率的用电器？10．黑夜中看不见开关位置，为此小明设计了如图所的电路．当单刀双掷开关S 合向b 时，照明灯亮、指示灯灭，避免指示灯费电；S 合向a 时，照明灯灭、指示灯亮，显示开关位置（S 只能摆这两种状态）．他利用一个“10V 1W”的小灯泡和一段1.0×104Ω/m 的电阻丝安装指示灯．（1）为使指示灯正常发光，请在图示方框内完成指示灯和电阻丝的连接电路． （2）按上述设计，电阻丝需截用多长一段？（3）若照明灯一天（24小时）使用6小时，则整个电路一天总共耗电多少度？。
