石英晶振设计电路,Oscillation Circuit Design Overview

石英晶体振荡电路设计摘要：不同的制造商提供各种形状与大小的石英晶体，其性能指标也各不一样。

这些指标包括谐振频率、谐振模式、负载电容、串联阻抗、管壳电容以及驱动电平。

本应用笔记帮助读者理解这些指标参数，并允许用户根据应用选择合适的晶体以及在MAX1470超外差接收机电路应用中获得最佳效果。

不同的制造商提供各种形状与大小的石英晶体，其性能指标也各不一样。

这些指标包括谐振频率、谐振模式、负载电容、串联阻抗、管壳电容以及驱动电平。

本篇应用笔记帮助读者理解这些指标参数，并允许用户根据应用选择合适的晶体以及在MAX1470超外差接收机电路应用中获得最佳效果。

晶体的等效电路见图1。

图中包括了动态元件：电阻Rs、电感Lm、电容Cm和并联电容Co。

这些动态元件决定了晶体的串联谐振频率和谐振器的Q值。

并联电容Co是晶体电极、管壳和引腿作用的结果。

图1. 晶体模型以下详细给出主要的性能指标。

谐振频率晶体频率可以根据接收频率指定。

由于MAX1470使用低端注入的中频，晶体频率可由下式给出(单位为MHz)：对于315MHz应用，晶体的频率可为，而在应用时需要晶体。

仅基频模式的晶体需要指定(无需泛音)。

谐振模式晶体具有两种谐振模式：串联(两个频率中的低频率)和并联(反谐振，两个频率中的高频率)。

所有在振荡电路中呈现纯阻性时的晶体都表现出两种谐振模式。

在串联谐振模式中，动态电容的容抗Cm、感抗Lm相等且极性相反，阻抗最小。

在反谐振点。

阻抗却是最大的，电流是最小的。

在振荡器应用中不使用反谐振点。

通过添加外部元件(通常是电容)，石英晶体可振荡在串联与反谐振频率之间的任何频率上。

在晶体工业中，这就是并联频率或者并联模式。

这个频率高于串联谐振频率低于晶体真正的并联谐振频率(反谐振点)。

图2给出了典型的晶体阻抗与频率关系的特性图。

图2. 晶体阻抗相对频率负载电容和可牵引性在使用并联谐振模式时负载电容是晶体一个重要的指标。

在该模式当中，晶体的总电抗呈现感性，与振荡器的负载电容并联，形成了LC谐振回路，决定了振荡器的频率。

晶体Crystal振荡电路原理、分类及设计目录1.文档简介 (3)2.晶体振荡电路的工作原理 (3)2.1石英晶体特性 (3)2.2并联型晶体振荡电路 (4)2.3串联型晶体振荡电路 (6)3.时钟的重要参数 (6)4.晶体振荡器种类 (11)4.1普通晶体振荡器 (11)4.2温度补偿晶体振荡器 (12)4.3恒温晶体振荡器 (14)5.CRYSTAL（晶体）电路设计 (14)5.1晶体电路设计器件说明及选择 (15)5.2PCB布局设计 (16)6.晶体常见问题举例 (16)6.1不起振问题分析与解决 (16)6.2频偏过大 (17)7.总结 (17)附录一相关公式推导一 (18)附录二相关公式推导二 (20)1.文档简介本文主要介绍了晶体振荡电路的工作原理，时钟的重要参数，晶体振荡器的种类，晶体电路设计及晶体常见问题的举例。

2.晶体振荡电路的工作原理晶体（石英晶体）振荡电路主要由主振电路和石英谐振器组成，主振电路将直流能量转换成交流能量，振荡器频率主要取决于石英晶体谐振器。

振荡电路一般采用反馈型电路，按晶体在振荡电路中的作用，又可以分为串联型晶体振荡电路和并联型晶体振荡电路。

本章首先介绍石英晶体的特性，然后分别介绍并联型晶体振荡电路和串联型晶体振荡电路的结构及工作原理。

2.1石英晶体特性晶体（石英晶体）之所以能作为振荡器产生时钟，是基于它的压电效应：所谓的压电效应是指电和力的相互转化，即，如果在晶体的两端施加压缩或拉伸的力，晶体的两端会产生电压信号；同样的，在晶体的两端施加电压信号，晶体会产生形变。

而且这种转化在某特定的频率上效率最高，此频率（由晶片的尺寸和形状决定）即为晶体的谐振频率。

实际应用的晶片是由石英晶体按一定的方向切割而成的，晶片的形状可以各种各样，如方形、矩形或圆形等。

由于晶体的物理性质存在各向差异性，相同的晶体按不同晶格方向切下的晶片，会产生不同的物理特性。

因此，晶体的切割方法是非常重要的，对石英晶体来说，有AT/BT/DT/GT/IT/RT/FC/SC等不同的切法，要根据具体的需求选择相应的切法切割晶片，其中最常用的有AT切和SC切。

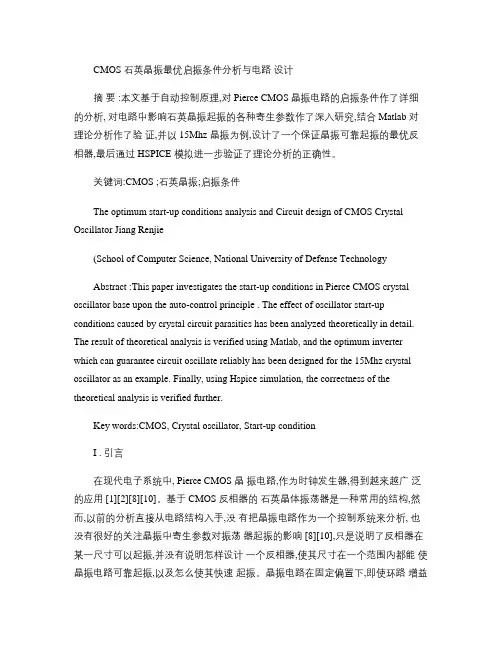

CMOS 石英晶振最优启振条件分析与电路设计摘要 :本文基于自动控制原理,对 Pierce CMOS晶振电路的启振条件作了详细的分析, 对电路中影响石英晶振起振的各种寄生参数作了深入研究,结合 Matlab 对理论分析作了验证,并以 15Mhz 晶振为例,设计了一个保证晶振可靠起振的最优反相器,最后通过 HSPICE 模拟进一步验证了理论分析的正确性。

关键词:CMOS ;石英晶振;启振条件The optimum start-up conditions analysis and Circuit design of CMOS Crystal Oscillator Jiang Renjie(School of Computer Science, National University of Defense TechnologyAbstract :This paper investigates the start-up conditions in Pierce CMOS crystal oscillator base upon the auto-control principle . The effect of oscillator start-up conditions caused by crystal circuit parasitics has been analyzed theoretically in detail. The result of theoretical analysis is verified using Matlab, and the optimum inverter which can guarantee circuit oscillate reliably has been designed for the 15Mhz crystal oscillator as an example. Finally, using Hspice simulation, the correctness of the theoretical analysis is verified further.Key words:CMOS, Crystal oscillator, Start-up conditionI . 引言在现代电子系统中, Pierce CMOS 晶振电路,作为时钟发生器,得到越来越广泛的应用 [1][2][8][10]。

石英晶振即所谓石英晶体谐振器（无源晶振）和石英晶体振荡器（有源晶振）的统称。

一般把晶振等同于谐振器理解，振荡器就是通常所指钟振。

无源晶振为crystal（晶体），有源晶振叫做oscillator（振荡器）。

无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。

无源晶体没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的晶体可以适用于多种电压，可用于多种不同时钟信号电压要求的DSP （Digital Signal Processing数字信号处理器），而且价格通常也较低。

无源晶体相对于晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。

有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

有源晶振不需要DSP的内部振荡器，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波，通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可），不需要复杂的配置电路。

相对于无源晶体，有源晶振的缺陷是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，而且价格高。

石英晶振是一种用于稳定频率和选择频率的电子元件，已被广泛地使用在无线电话、载波通讯、广播电视、卫星通讯、仪器仪表等各种电子设备中。

晶振封装一般分为插件（Dip）和贴片（SMD）。

插件又分为HC-49U、HC-33U、HC-49S、音叉型（圆柱状晶振）。

HC-49U一般称49U，有些采购俗称“高型”，而HC-49S一般称49S，俗称“矮型”，音叉型（圆柱状晶振）按照体积分可以分为φ3*10、φ3*9、φ3*8、φ2*6、φ1*5、、φ1*4等。

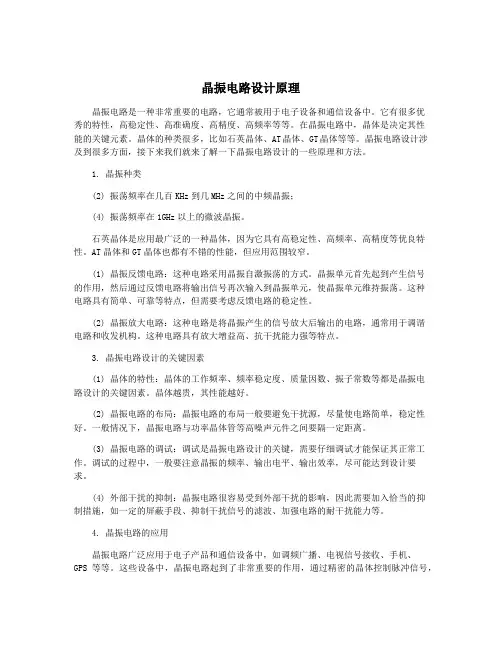

晶振电路设计原理晶振电路是一种非常重要的电路，它通常被用于电子设备和通信设备中。

它有很多优秀的特性，高稳定性、高准确度、高精度、高频率等等。

在晶振电路中，晶体是决定其性能的关键元素。

晶体的种类很多，比如石英晶体、AT晶体、GT晶体等等。

晶振电路设计涉及到很多方面，接下来我们就来了解一下晶振电路设计的一些原理和方法。

1. 晶振种类(2) 振荡频率在几百KHz到几MHz之间的中频晶振；(4) 振荡频率在1GHz以上的微波晶振。

石英晶体是应用最广泛的一种晶体，因为它具有高稳定性、高频率、高精度等优良特性。

AT晶体和GT晶体也都有不错的性能，但应用范围较窄。

(1) 晶振反馈电路：这种电路采用晶振自激振荡的方式。

晶振单元首先起到产生信号的作用，然后通过反馈电路将输出信号再次输入到晶振单元，使晶振单元维持振荡。

这种电路具有简单、可靠等特点，但需要考虑反馈电路的稳定性。

(2) 晶振放大电路：这种电路是将晶振产生的信号放大后输出的电路，通常用于调谐电路和收发机构。

这种电路具有放大增益高、抗干扰能力强等特点。

3. 晶振电路设计的关键因素(1) 晶体的特性：晶体的工作频率、频率稳定度、质量因数、振子常数等都是晶振电路设计的关键因素。

晶体越贵，其性能越好。

(2) 晶振电路的布局：晶振电路的布局一般要避免干扰源，尽量使电路简单，稳定性好。

一般情况下，晶振电路与功率晶体管等高噪声元件之间要隔一定距离。

(3) 晶振电路的调试：调试是晶振电路设计的关键，需要仔细调试才能保证其正常工作。

调试的过程中，一般要注意晶振的频率、输出电平、输出效率，尽可能达到设计要求。

(4) 外部干扰的抑制：晶振电路很容易受到外部干扰的影响，因此需要加入恰当的抑制措施，如一定的屏蔽手段、抑制干扰信号的滤波、加强电路的耐干扰能力等。

4. 晶振电路的应用晶振电路广泛应用于电子产品和通信设备中，如调频广播、电视信号接收、手机、GPS等等。

这些设备中，晶振电路起到了非常重要的作用，通过精密的晶体控制脉冲信号，保证了信号的正确传输和处理，使设备能够正常工作。

石英晶体振荡器设计参考石英晶体振荡器设计参考振荡器是一种将直流电能转换为具有一定频率的交流电能的装置，而将石英晶体谐振器（以下简称晶体）作为频率控制元件的振荡器就叫做石英晶体振荡器（以下简称晶振）。

由于晶体的机械品质因数（Q值）可达到105～106数量级，其相移随频率的变化△Φ/△ω很大，故晶振有很高的频率稳定度，约在10-4～10-12的范围。

目前晶振被广泛应用到军、民用通信电台、微波通信设备、程控电话交换机、无线电综合测试仪、移动电话发射台、高档频率计数器、GPS、卫星通信、遥控移动设备等。

目前晶振有以下八类：普通晶体振荡器（XO）、压控晶体振荡器（VCXO）、温度补偿晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、温补压控晶体振荡器（TCVCXO）、恒温压控晶体振荡器（OCVCXO）、微机补偿晶体振荡器（MCXO）和铷-晶体振荡器。

其中，温度补偿晶体振荡器包括模拟温补、数字温补、模拟-数字混合温补和单片机温补的晶体振荡器。

以下根据晶振的分类和应用，对晶振设计时需考虑的问题做一下简单介绍。

1.晶体的选用（1）切型的选取晶体的切型有AT、BT、CT、DT、ET、FT、ST、x+5、AC、BC、FC、LC、SC等，每种切型都有各自的特性，而目前在晶振中应用最多的切型是AT切和SC切。

由于AT切石英片的尺寸合适，便于加工，体积可以做的很小，在较宽的温度范围内具有良好的频率温度特性（在-55℃～85℃范围内可达到±25×10-6），并有较高的压电活性等优点，从而得到最广泛的应用。

它是石英谐振器中最重要的一种切型，频率范围约为800kH z～350MHz，采用离子刻蚀技术，其基音频率可达到1GHz左右。

目前的温度补偿晶体振荡器基本都是采用的AT切型晶体。

SC切晶体是一种双旋转切型晶体。

由于它具有应力补偿和热瞬变补偿特性，故其频率与热应力及电极应力在表面内所产生的应力无关。

因此，这种切型具有老化小、相位噪声低、短期频率稳定性好、热滞效应小及开机特性好等优点，特别适用于高稳定晶体振荡器。

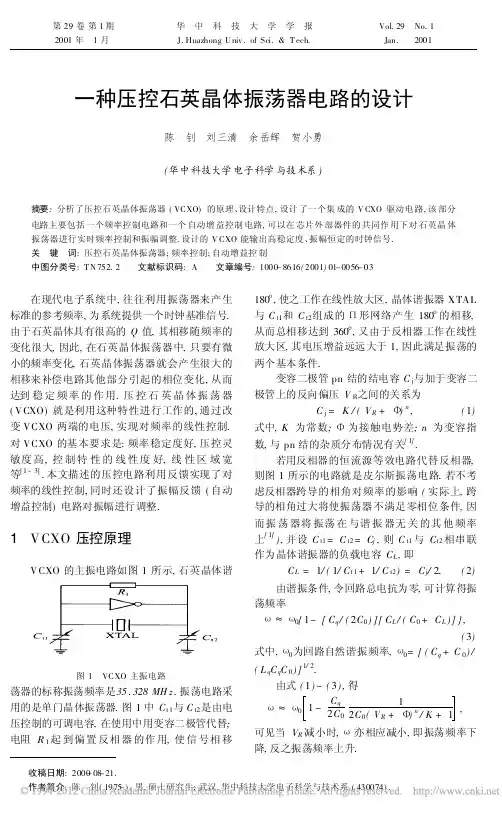

收稿日期:2000-08-21.作者简介:陈 钊(1975-),男,硕士研究生;武汉,华中科技大学电子科学与技术系(430074).一种压控石英晶体振荡器电路的设计陈 钊 刘三清 余岳辉 贺小勇(华中科技大学电子科学与技术系)摘要:分析了压控石英晶体振荡器(VCXO)的原理、设计特点,设计了一个集成的V CXO 驱动电路,该部分电路主要包括一个频率控制电路和一个自动增益控制电路,可以在芯片外部器件的共同作用下对石英晶体振荡器进行实时频率控制和振幅调整.设计的V CXO 能输出高稳定度、振幅恒定的时钟信号.关 键 词:压控石英晶体振荡器;频率控制;自动增益控制中图分类号:T N 752.2 文献标识码:A 文章编号:1000-8616(2001)01-0056-03在现代电子系统中,往往利用振荡器来产生标准的参考频率,为系统提供一个时钟基准信号.由于石英晶体具有很高的Q 值,其相移随频率的变化很大,因此,在石英晶体振荡器中,只要有微小的频率变化,石英晶体振荡器就会产生很大的相移来补偿电路其他部分引起的相位变化,从而达到稳定频率的作用.压控石英晶体振荡器(VCXO)就是利用这种特性进行工作的,通过改变VCXO 两端的电压,实现对频率的线性控制.对VCXO 的基本要求是:频率稳定度好,压控灵敏度高,控制特性的线性度好,线性区域宽等[1~3].本文描述的压控电路利用反馈实现了对频率的线性控制,同时还设计了振幅反馈(自动增益控制)电路对振幅进行调整.1 V CXO 压控原理VCXO 的主振电路如图1所示,石英晶体谐图1 VCXO 主振电路荡器的标称振荡频率是35.328MH z.振荡电路采用的是单门晶体振荡器.图1中C t 1与C t2是由电压控制的可调电容,在使用中用变容二极管代替;电阻R 1起到偏置反相器的作用,使信号相移180b ,使之工作在线性放大区,晶体谐振器XTAL 与C t1和C t2组成的0形网络产生180b 的相移,从而总相移达到360b ,又由于反相器工作在线性放大区,其电压增益远远大于1,因此满足振荡的两个基本条件.变容二极管pn 结的结电容C j 与加于变容二极管上的反向偏压V R 之间的关系为C j =K /(V R +5)n ,(1)式中,K 为常数;5为接触电势差;n 为变容指数,与pn 结的杂质分布情况有关[1].若用反相器的恒流源等效电路代替反相器,则图1所示的电路就是皮尔斯振荡电路.若不考虑反相器跨导的相角对频率的影响(实际上,跨导的相角过大将使振荡器不满足零相位条件,因而振荡器将振荡在与谐振器无关的其他频率上[1]),并设C t1=C t2=C j ,则C t1与C t2相串联作为晶体谐振器的负载电容C L ,即C L =1/(1/C t 1+1/C t2)=C j /2.(2)由谐振条件,令回路总电抗为零,可计算得振荡频率X U X 0{1-[C q /(2C 0)][C L /(C 0+C L )]},(3)式中,X 0为回路自然谐振频率,X 0=[(C q +C 0)/(L q C q C 0)]1/2.由式(1)~(3),得X U X 01-C q 2C 012C 0(V R +5)n/K +1,可见当V R 减小时,X 亦相应减小,即振荡频率下降,反之振荡频率上升.第29卷第1期 华 中 科 技 大 学 学 报 Vol.29 No.12001年 1月 J.Huazhong U niv.of Sci.&T ech.Jan.20012 电路结构VCXO 的原理框图如图2所示,图中各部分图2 V CXO 原理图电路构成完整的反馈回路,能将石英晶体谐振器产生的振荡信号变成频率稳定、振幅合适的时钟信号,虚线框内的电路表示芯片外接的电路.电路各部分功能与原理分述如下.BIAS.BIAS 电路为整个VCXO 电路提供一个稳定的偏置电压,以保证整个电路能稳定工作,在BIAS 电路中包含有自启动电路,以避免零电流状态,BIAS 电路用改进的威尔逊电流镜等构成反馈回路.这个电路能在弱反型阈值电压下工作以便获得一个低功耗、低电源电压的基准.DAC.这是一个8位分辨率的数/模转换器,其原理图如图3所示.DAC 内含16个4位分压图3 DA C 原理图式D/A 转换器SU B -DAC.信号B [7~0]是由DSP 送来的控制信号,经BU FFER 缓冲后送出W[7~0],其中低四位W [3~0]直接送入SUB -DAC 作D/A 转换,高四位W [7~4]经4~16译码电路产生片选信号以对16个SUB -DAC 进行选择,未被选中的SUB -DAC 的分压电阻将全部接在分压通路上.这样,DAC 即可达到16@24=28的精度.放大及频率控制电路.原理图如图4所示,图4 放大及频率控制电路接收由DAC 输出的控制信号DAC -OUT,经缓冲、滤波和比较放大,作用于PMOS 管M P 及pnp 晶体管T P 上,形成受DAC -OUT 控制的电压,以调节压控电容的偏置电压,改变可调电容的大小.DAC -OUT 输入到N 沟输入CM OS 差分放大器GM 1的反相输入端.假设某时刻DAC -OUT 升高,则PMOS 管M P 栅源电压|V GSMP |将减小,使得流经MP 及TP 的电流减小,压控振荡器的压控电压随之下降,若压控电容采用二极管电容,则电容增加,振荡频率下降.反之,若DAC -OU T 降低,则振荡频率上升,从而达到控制频率的目的.时钟产生及振幅控制电路.这部分电路是整个VCXO 中重要的组成部分,它能对振荡信号进行振幅调整以产生规整的高稳时钟信号.电路如图5所示,由振荡器、自动振幅控制(AGC )电路、参考电压产生电路和偏置电路等部分组成.图5 时钟产生及振幅控制电路为防止由于温度、电源、工艺等引起的频率漂移,需要对振幅进行调整.当振荡器的增益过大时,输出波形将会失真,增益过小,振荡器将停振.因此,本设计采用了自动增益控制电路.如图4所示,C 2,R 3和反相放大器(-A 1)构成微分放大器,对从XTALO 送入的振荡信号进行采样、放57第1期 陈 钊等:一种压控石英晶体振荡器电路的设计大,再经由C3,R4和C4组成的低通0型滤波器滤波后,由放大器(-A2)放大,这样,在A点得到的就是经放大的随振幅变化的电压信号V A. V A接在差分输入电压比较器(它的开环增益很大)的反相输入端,与同相输入端的参考电压V B 进行比较,比较结果送给M3的栅极,从而控制振荡放大器M1和M2的增益.当振幅过大时,差分输入比较器的输出将使得M3的栅极电位下降,等效电阻减小,振荡放大器的增益减小,输出振荡信号的振幅相应减小;反之,输出振荡信号的振幅会相应增大.当振荡信号的振幅为某一幅值时,达到动态平衡,从而实现了对振幅的自动调整.M4~M7及C5,R5和R6构成参考电压产生电路,其作用是使B点电压保持恒定.M4和M7处于饱和态,而M5和M6处于微饱和态,这两个PMOS管的栅压分别取自D点和C点,电流i1为M6和M7的漏源电流之和,即i1=i dM6+i dM7,假设由于电源电压波动导致i1增大,使得M6栅压升高,M6的栅源电压&V GS&将下降,则i dM6下降,从而维持i1基本恒定.M5栅压取自V D,而V D基本不受电源电压波动影响,所以,i2也是恒定的,从而B点电压不受电源电压变化的影响.M8右侧的电路构成偏置电路,为整个时钟产生电路提供偏置电流.电路开始工作时,V c使M11偏置到工作电压.其中差分放大器A4的同相输入端电压取自源跟随器M11的输出,反相输入端的电压是电阻R7上的电压,差分放大器的输出给了由M9,M12和R7构成的双向输出放大器,其源极输出至差分放大器的反相输入端,而反相输出到放大器M8.由于差分放大器和双向输出放大器的反馈作用,可维持电流i3的基本恒定,经M8和M9电流镜像作用后,产生恒定的偏置电流提供给整个时钟产生电路.运用TSPICE(T annar tools)对以上提出的时钟产生及振幅控制电路进行仿真,使用标准的晶体谐振器模型,从仿真结果可看出该时钟产生及振幅控制电路能很好地起振,VCXO的输出振幅基本稳定,基本满足电路的要求.选用了标称频率为35.328MH z的晶体谐振器模型,频率调整范围为?50@10-6,VCXO的输出电流为1mA.如果能对时钟产生及振幅控制电路作进一步改进,将使输出的时钟信号的稳定度更好.参考文献[1]赵声衡.石英晶体振荡器.长沙:湖南大学出版社,1997.[2]V ittoz E A,Degr auwe M G R,Bitz S.High-perfor-mance Crystal Oscillator Circuits:T heory and Applica-tion.IEEE J.Solid-state Cir cuits,1988,23(3):774 ~783[3]弗雷金M E.晶体振荡器设计与温度补偿.杜丽冰,詹汉强译.北京:人民邮电出版社,1985.The C ircuit Design of a Voltage-controlledCrystal OscillatorChen Zhao L iu Sanqing Yu Yuehui He X iaoyongAbstract:A general theory of voltage-controlled crystal oscillator(VCXO)is discussed.An integrated VCXO driver circuit is presented which contains mainly a frequency controlled circuit and an automatic gain control circuit.This driver circuit can be used to tune the frequency and regulate the am plitude of crystal oscillator.The VCXO circuit can put out clock signals w ith high stable frequency and the constant ampl-i tude.Key words:voltag e-controlled crystal oscillator(VCXO);frequency control;autom atic gain controlC hen Zhao Postgraduate;Dept.of Electronics Sci.&Tech.,HU ST,Wuhan430074,China.58华中科技大学学报2001年。

石英晶体振荡器原理说明台灣大學電機系大學部電子實驗(三) –石英晶體振盪器原理說明發表於 2006年12月19日Rocky石英晶體振盪器是高精度和高穩定度的振盪器，被廣泛應用於彩電、計算機、遙控器等各類振盪電路中，以及通信系統中用於頻率發生器、為數據處理設備產生時鐘信號和為特定系統提供基準信號。

一、石英晶體振盪器的基本原理1、石英晶體振盪器的結構石英晶體振盪器是利用石英晶體（二氧化矽的結晶體）的壓電效應製成的一種諧振器件，它的基本構成大致是︰從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片，它可以是正方形、矩形或圓形等），在它的兩個對應面上涂敷銀層作為電極，在每個電極上各焊一根引線接到管腳上，再加上封裝外殼就構成了石英晶體諧振器，簡稱為石英晶體或晶體、晶振。

其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑膠封裝的。

下圖是一種金屬外殼封裝的石英晶體架構示意圖。

2、壓電效應若在石英晶體的兩個電極上加一電場，晶片就會產生機械變形。

反之，若在晶片的兩側施加機械壓力，則在晶片相應的方向上將產生電場，這種物理現象稱為壓電效應。

如果在晶片的兩極上加交變電壓，晶片就會產生機械振動，同時晶片的機械振動又會產生交變電場。

在一般情況下，晶片機械振動的振幅和交變電場的振幅非常微小，但當外加交變電壓的頻率為某一特定值時，振幅明顯加大，比其他頻率下的振幅大得多，這種現象稱為壓電諧振，它與LC回路的諧振現象十分相似。

它的諧振頻率與晶片的切割方式、幾何形狀、尺寸等有關。

3、符號和等效電路石英晶體諧振器的符號和等效電路如圖2所示。

當晶體不振動時，可把它看成一個平板電容器稱為靜電電容C，它的大小與晶片的幾何尺寸、電極面積有關，一般約幾個PF到幾十PF。

當晶體振盪時，機械振動的慣性可用電感L來等效。

一般L的值為幾十mH 到幾百mH。

晶片的彈性可用電容C來等效，C的值很小，一般只有0.0002～0.1pF。

晶片振動時因摩擦而造成的損耗用R來等效，它的數值約為100Ω。

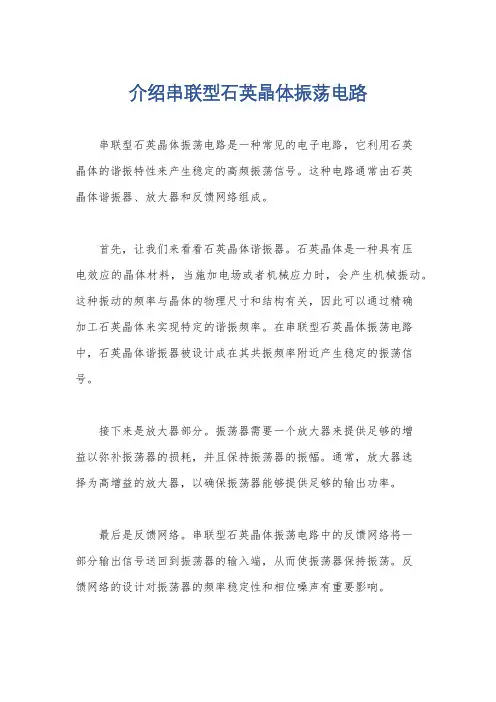

介绍串联型石英晶体振荡电路
串联型石英晶体振荡电路是一种常见的电子电路，它利用石英
晶体的谐振特性来产生稳定的高频振荡信号。

这种电路通常由石英
晶体谐振器、放大器和反馈网络组成。

首先，让我们来看看石英晶体谐振器。

石英晶体是一种具有压
电效应的晶体材料，当施加电场或者机械应力时，会产生机械振动。

这种振动的频率与晶体的物理尺寸和结构有关，因此可以通过精确
加工石英晶体来实现特定的谐振频率。

在串联型石英晶体振荡电路中，石英晶体谐振器被设计成在其共振频率附近产生稳定的振荡信号。

接下来是放大器部分。

振荡器需要一个放大器来提供足够的增
益以弥补振荡器的损耗，并且保持振荡器的振幅。

通常，放大器选
择为高增益的放大器，以确保振荡器能够提供足够的输出功率。

最后是反馈网络。

串联型石英晶体振荡电路中的反馈网络将一
部分输出信号送回到振荡器的输入端，从而使振荡器保持振荡。

反
馈网络的设计对振荡器的频率稳定性和相位噪声有重要影响。

总的来说，串联型石英晶体振荡电路利用石英晶体的谐振特性
和放大器的增益来产生稳定的高频振荡信号。

这种电路在无线通信、计算机系统、精密仪器等领域有着广泛的应用。

石英晶体振荡电路石英晶体谐振器, 简称石英晶体, 具有非常稳定的固有频率。

对于振荡频率的稳定性要求高的电路, 应选用石英晶体作选频网络。

一、石英晶体的特点将二氧化硅（SiO2）结晶体按一定的方向切割成很薄的晶片, 再将晶片两个对应的表面抛光和涂敷银层, 并作为两个极引出管脚, 加以封装, 就构成石英晶体谐振器。

其结构示意图和符号如右图所示。

1.压电效应和压电振荡在石英晶体两个管脚加交变电场时, 它将会产有利于一定频率的机械变形, 而这种机械振动又会产生交变电场, 上述物理现象称为压电效应。

一般情况下, 无论是机械振动的振幅, 还是交变电场的振幅都非常小。

但是, 当交变电场的频率为某一特定值时, 振幅骤然增大, 产生共振, 称之为压电振荡。

这一特定频率就是石英晶体的固有频率, 也称谐振频率。

2.石英晶体的等效电路和振荡频率石英晶体的等效电路如下图（a）所示。

当石英晶体不振动时, 可等效为一个平板电容C0, 称为静态电容；其值决定于晶片的几何尺寸和电极面积, 一般约为几到几十皮法。

当晶片产生振动时, 机械振动的惯性等效为电感L, 其值为几毫亨。

晶片的弹性等效为电容C, 其值仅为0.01到0.1pF, 因此, C<<C0。

晶片的磨擦损耗等效为电阻R, 其值约为100Ω, 理想情况下R=0。

当等效电路中的L、C、R支路产生串联谐振时, 该支路呈纯阻性, 等效电阻为R, 谐振频率谐振频率下整个网络的电抗等于R并联C0的容抗, 因R<<ω0C0, 故可近似认为石英晶体也呈纯阻性, 等效电阻为R。

当f<fs时, C0和C电抗较大, 起主导作用, 石英晶体呈容性。

当f>fs 时, L、C、R支路呈感性, 将与C0产生并联谐振, 石英晶体又呈纯阻性, 谐振频率石英晶体基础知识1、石英晶体的应用：a、石英钟 b、温度计 c、压力指示器（频率与应力）d、加速度计2、晶体的自然面及解理面平行于原子面3、石英的机械、电气、化学和温度等综合性能，都满足需要电气通讯领域。

石英晶体正弦振荡器电路图
石英晶体正弦振荡器电路图
如图所示电路是由石英谐振晶体SJT和六反相器集成电路CD4069的1个门A构成的正弦波振荡器。

与普通的RC移相振荡器相比，晶体振荡器的频率稳定度可高达10-5或更高。

这是RC移相振荡器无法达到的高指标(RC移相振荡器的频率稳定度只能达到10-2的量级)。

CMOS非门与负反馈偏置电阻Rl构成反相放大电路。

石英晶体SJT与Cl、C2构成7c型正反馈支路。

石英晶体在其固有谐振频率的附近，自身呈感性，此电感与电容Cl、C2构成谐振回路，形成选频移相反馈网络反馈到放大器输入端，产生振荡。

调整电容C2可微调振荡频率。

元器件选择：
六反相器集成块A：CD4069。

电容Cl：20pF，C2：3～22pF，C3：1000pF。

电阻Rl：10MΩ。

石英晶体SJT：32．768kHz。

电路连接方法：
六反相器集成电路CD4069只用了1／6个门，剩余门若无它用可将输入端接VDD或VSS，输出端悬空。

14脚(VDD)接正电源，7脚(VSS)接地。

石英晶振的效果与原理图晶振，全称是石英晶体振荡器，晶振的精度很高，通常的晶振能够抵达1/20000。

晶振的用处很广，效果也十分大分外是关于单片机体系来说，它能发作并供应写入程序的单片机体系电路所需求的时钟频率，只需晶体为单片机供应了需求的时钟频率，单片机才华精确无误地施行程序里的指令，通常来说，要想让单片机里边的程序施行得更快一些，就得想办法行进石英晶振的时钟频率。

石英晶振能够给体系供应一个根柢的时钟频率。

通常一个体系要坚持体系里边各有些能够同步，就需求一个石英晶振，但有一些体系的射频和基频会运用到纷歧样的频率信号，这个时分就要想办法调整晶振频率来坚持体系的同步。

晶振通常跟锁相环电路协作，有时电路中的各个子体系需求的时钟频率纷歧样，那么能够用这个晶振相连的纷歧样锁相环供应。

单片机电路图晶振效果原理是：晶振在必定状况下能够改换机械能和电能，简略的讲，即是能够在通电状况下晶片发作机械变形然后发作振荡信号，而在晶片两头加一个机械压力就能发作电能。

1。

晶振电路英文符号【原创版】目录1.晶振电路的概述2.晶振电路的英文符号表示3.晶振电路的应用领域4.晶振电路的常见问题与解决方法正文一、晶振电路的概述晶振电路，又称为晶体振荡电路，是一种基于晶体振荡器（XO）构建的电子电路，主要作用是产生稳定的时钟信号。

晶振电路被广泛应用于各种数字电路、模拟电路、通信设备等领域，为这些领域提供精确、稳定的时序信号。

二、晶振电路的英文符号表示晶振电路的英文符号表示为“Crystal Oscillator Circuit”。

在电路设计中，晶振电路通常用一个矩形方框表示，方框内部包含“XO”字母，表示晶体振荡器。

三、晶振电路的应用领域1.数字电路：晶振电路为数字电路提供时钟信号，使得数字电路中的各个组件能够按照固定的节拍进行工作。

2.模拟电路：晶振电路为模拟电路提供稳定的频率参考，保证信号的稳定性和可靠性。

3.通信设备：晶振电路在通信设备中扮演重要角色，例如在无线电接收机和发射机中，晶振电路为信号调制和解调提供准确的时序信号。

4.微处理器和计算机系统：晶振电路为微处理器和计算机系统提供时钟信号，确保各个组件能够按照正确的节拍进行工作。

四、晶振电路的常见问题与解决方法1.晶振电路的稳定性问题：晶振电路的稳定性是其性能的关键。

为了提高晶振电路的稳定性，可以采用以下方法：（1）选择性能优良的晶体振荡器；（2）优化电路布局，减小噪声干扰；（3）采用恒温措施，保证晶振电路工作在适宜的温度范围内。

2.晶振电路的输出信号干扰问题：晶振电路输出信号可能会受到外部电磁干扰，导致信号质量下降。

为了解决这一问题，可以采用以下方法：（1）对晶振电路进行屏蔽，减小外部干扰；（2）优化电路布局，减小内部干扰；（3）使用滤波器对输出信号进行滤波处理，降低干扰。

总之，晶振电路是一种重要的电子电路，广泛应用于数字电路、模拟电路、通信设备等领域。
