、简述GSM 移动通信系统(一)GSM 移动通信系统组成GSM 数字移动通信系统是欧洲主要电信运营者和制造厂家组成的标准化委员会设计出来的,它是在蜂窝系统的基础上发展而成的。
蜂窝移动通信系统主要是由交换网络子系统(NSS )、无线基站子系统(BSS )和移动台(MS )三大部分组成,如图1—1所示。
其中NSS 与BSS 之间的接口为“A”接口,BSS 与MS 之间的接口为“Um”接口。
图1—1蜂窝移动通信系统的组成GSM 系统框图如图1-2,A 接口往右是NSS 系统,它包括有移动业务交换中心(MSC )、拜访位置寄存器(VLR )、归属位置寄存器(HLR )、鉴权中心(AUC )和移动设备识别寄存器(EIR ),A 接口往左Um 接口是BSS 系统,它包括有基站控制器(BSC )和基站收发信台(BTS )。
Um 接口往左是移动台部分(MS ),其中包括移动终端(MS )和客户识别卡(SIM )。
图1—2GSM 系统框图交换网络子系统:交换网路子系统(NSS )主要完成交换功能和客户数据与移动性管理、安全性管理所需的数据库功能。
NSS 由一系列功能实体所构成,各功能实体介绍如下: MSC :是GSM 系统的核心,是对位于它所覆盖区域中的移动台进行控制和完成话路交换的功能实体,也是移动通信系统与其它公用通信网之间的接口。
它可完成网络接口、公共信道信令系统和计费等功能,还可完成BSS 、MSC 之间的切换和辅助性的无线资源管理、移动性管理等。
另外,为了建立至移动台的呼叫路由,每个MS 、还应能完成入口MSC (GMSC )I 7I [o] DI &1 I5ZDM ]g J TL. J Mo-.TTITP ~的功能,即查询位置信息的功能。
VLR:是一个数据库,是存储MSC为了处理所管辖区域中MS(统称拜访客户)的来话、去话呼叫所需检索的信息,例如客户的号码,所处位置区域的识别,向客户提供的服务等参数。

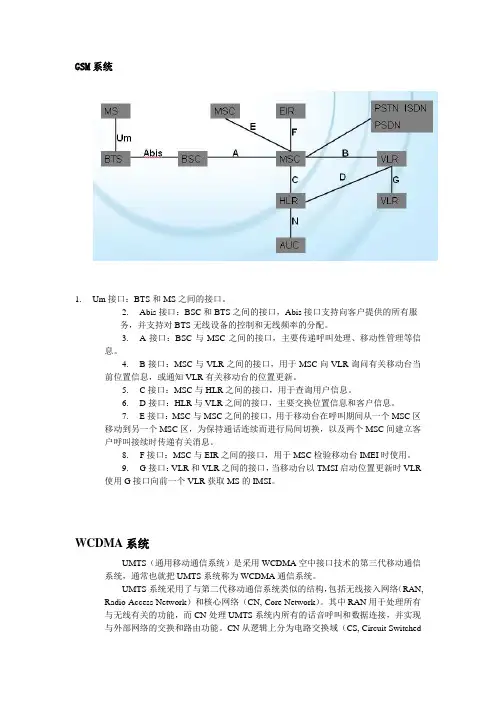

GSM系统1. Um接口:BTS和MS之间的接口。
2. Abis接口:BSC和BTS之间的接口,Abis接口支持向客户提供的所有服务,并支持对BTS无线设备的控制和无线频率的分配。
3. A接口:BSC与MSC之间的接口,主要传递呼叫处理、移动性管理等信息。
4. B接口:MSC与VLR之间的接口,用于MSC向VLR询问有关移动台当前位置信息,或通知VLR有关移动台的位置更新。
5. C接口:MSC与HLR之间的接口,用于查询用户信息。
6. D接口:HLR与VLR之间的接口,主要交换位置信息和客户信息。
7. E接口:MSC与MSC之间的接口,用于移动台在呼叫期间从一个MSC区移动到另一个MSC区,为保持通话连续而进行局间切换,以及两个MSC间建立客户呼叫接续时传递有关消息。
8. F接口:MSC与EIR之间的接口,用于MSC检验移动台IMEI时使用。
9. G接口:VLR和VLR之间的接口,当移动台以TMSI启动位置更新时VLR使用G接口向前一个VLR获取MS的IMSI。
WCDMA系统UMTS(通用移动通信系统)是采用WCDMA空中接口技术的第三代移动通信系统,通常也就把UMTS系统称为WCDMA通信系统。
UMTS系统采用了与第二代移动通信系统类似的结构,包括无线接入网络(RAN, Radio Access Network)和核心网络(CN, Core Network)。
其中RAN用于处理所有与无线有关的功能,而CN处理UMTS系统内所有的话音呼叫和数据连接,并实现与外部网络的交换和路由功能。
CN从逻辑上分为电路交换域(CS, Circuit SwitchedDomain)和分组交换域(PS, Packet Switched Domain)。
RAN、CN与用户设备(UE, User Equipment)一起构成了整个UMTS 系统,其系统结构如0所示。
UMTS系统结构UTRAN基本结构UTRAN基本结构UTRAN包含一个或几个无线网络子系统(RNS, Radio Network Sub-system)。
