在RealView MDK中使用J-Link对STM32F130ZET6外部Nor Flash烧写的方法

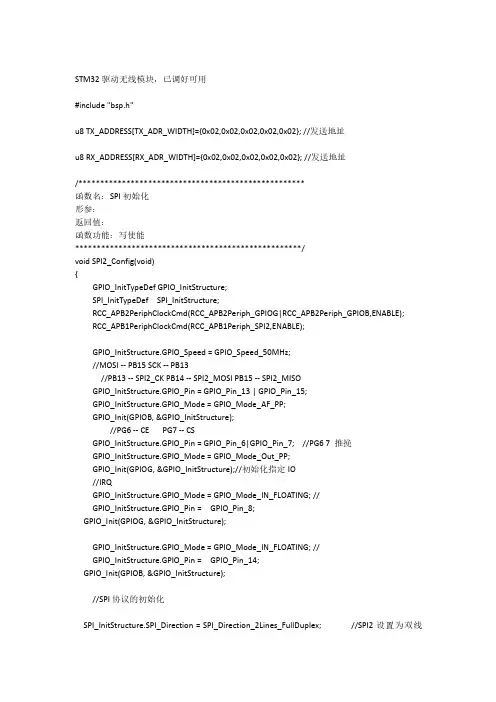

/**************************************************** 函数名：SPI 初始化 形参： 返回值： 函数功能：写使能 ****************************************************/ void SPI2_Config(void) {
描述：这个函数设置 nRF24L01 为接收模式，等待接收发送设备的数据包
u8 status; CS_LOW(); // CSN 置低，开始传输数据 SPI2_ReadWriteByte(reg); // 选择寄存器 status=SPI2_ReadWriteByte(0); // 然后从该寄存器读数 CS_HIGH(); // CSN 拉高，结束数据传输
return (status); // 返回寄存器数据 } /****************************************************************************** **
timeout=0;
while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_RXNE) == RESET);
{
timeout++;
if(timeout>500)return 0;
}
return SPI_I2S_ReceiveData(SPI2);
}
/************************************************** 函数：SPI_RW_REG()
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //MOSI -- PB15 SCK -- PB13

在KeiluVision4MDK下配置开发STM32F103Z完整教程环境搭建：1、安装 Keil uVision4 MDK略2、安装 J-Link安装 Setup_JLinkARM_V4501.exe 驱动时，会弹出【SEGGER J-Link DLL Updater V4.501 】对话框，不要选择 Keil 直接点击OK即可，因为Keil对⽀持M3内核SW接⼝采⽤了JL2CM3.dll 这个⽂件，该⽂件的版本号是和该⽬录下Jlink驱动版本号配套的，不要擅⾃改变他们，否则不能使⽤。

建⽴⼯程：1、在桌⾯上建⽴⼀个⽂件夹【MyStm32】⽂件夹2、在【MyStm32】⽂件夹下建⽴【USER】、【FWlib】、【CMSIS】、【Output】、【Listing】⽂件夹。

【USER】：存放⽤户⾃定义的应⽤程序【FWlib】：存放库⽂件【CMSIS】：存放M3系列单⽚机通⽤的⽂件【Output】：存放编译器编译后输出的⽂件【Listing】：编译器编译过程中产⽣的⽂件3、将STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver 的【inc】跟【src】这两个⽂件夹拷贝到【FWlib】。

【inc】、【src】⽚上外设驱动的源⽂件和头⽂件。

4、\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template 下的main.c、stm32f10x_conf.h、stm32f10x_it.h、stm32f10x_it.c 、system_stm32f10x.c 拷贝到【USER】stm32f10x_conf.h：配置⽂件stm32f10x_it.h、stm32f10x_it.c：中断函数⽂件。

system_stm32f10x.c：ARM公司提供的符合CMSIS标准的库⽂件5、STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup的【arm】⽂件夹的拷贝到 MyStm32\CMSIS\startup。

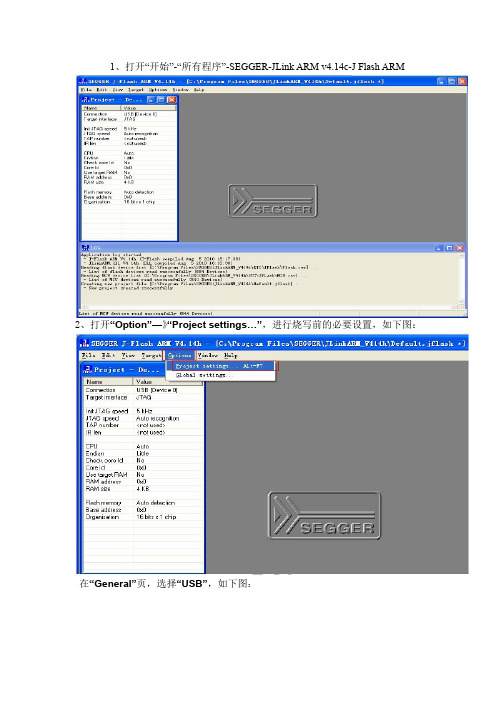

1、打开“开始”-“所有程序”-SEGGER-JLink ARM v4.14c-J Flash ARM
2、打开“Option”—》“Project settings…”，进行烧写前的必要设置，如下图：
在“General”页，选择“USB”，如下图：
在“Target Interface”页，选择“JTAG”，JTAG速度设置为“Auto selection”，如下图
在“CPU”页，选择开发板的CPU型号：ST STM32F103VB，如下图：
“FLASH”页不用设置，默认设置就可以了。

在“Production”页，我们把“Start application”选上，则在下载成功之后，程序会自动运行。

在设置完成后，我们点击“应用”和“确定”退出。

在JLINK软件界面左边，将显示烧写信息，如下图：
我们点击“Target”—》“Connect”，开始连接目标板：
连接成功会有提示信息，如下边的状态拦:
接着，我们在“File”—》“open”中打开烧录的HEX文件，如图:
加载完成后，选择“Target”—》“Auto”或者快捷键“F7”进行自动烧录：
烧写成功！如下图：
烧写成功之后，JLINK自动断开与开发板的连接。

我们可以看到，程序已经在开发板上运行了！。

JLINK及KEIL MDK使用手册概述本章对 JLINK 驱动程序的安装、使用和对 RealViewMDK (Keil μVision3)集成开发环境安装及其集成开发环境的基本使用和设置进行了介绍。

3.1、安装JLINK仿真器驱动程序JLINK仿真器驱动程序可以从付带光盘或 SEGGER网站/pub/jlink/Setup_JLinkARM_V402c.zip获取最新的安装文件（目前最新安装版本为 Software and documentation pack V4.02c [7177 kb]），下载完成后双击执行，出现如图 3.1所示的安装界面，根据界面安装向导的提示，完成JLINK仿真器驱动程序的安装。

假设安装在 D:\SEGGER目录下。

图3.1按Yes出现下图界面图3.2 按Next继续下一步操作图3.3选择安装目录后按Next继续下一步图3.4如果你还在以前装了IAR的集成开发环境将出现下面图3.5的提示，提示你选择更新IAR 下的JLINK仿真器的动态链接库文件，一般选上后按OK完成JLINK仿真器的安装。

图3.53.2、如何使用JLINK仿真器软件3.2.1、使用J-FLASH ARM 烧写程序到芯片FLASH运行J-FLASHARM 出现图3.6图3.6 进行烧写前的必要设置如:图3.7图3.7选择MINI-STM32开发板的CPU型号，选择完成后按确定退出设置。

图3.8设置完成后左边显示烧写信息图3.9连接目标板，连上后会有提示信息，见下边的状态拦。

图3.10连接成功后如图3.11图3.11接着File->open打开烧录文件，如图3.12图3.12加载完成后选择Target->Auto或快捷键F7进行自动烧录。

图3.13烧写状态,图3.14图3.14 烧写成功,图3.15图3.15关于J-FLASH ARM更详细的操作请参阅JLINK的用户手册。

3.2.2、使用J-Link command设置和查看相关调试信息J-Link command包含了所有设置和查看相关调试信息的命令，J-Link command基于命令行输入方式。

最近一段时间一直在学习STM32和ucos的移植，使用的开发环境是keil u4版本。

仿真器是80元买的jlink。

在学习了STM32固件库和ucos内核与移植相关的程序之后，写了一个流水灯程序，准备下载到板子上看看情况。

哪知程序还没有下进去，在debug时，keil的错误提示到：Error: Flash download failed-"Cortex-M3"感觉这么错误很普遍，也是初学者常常遇到的错误，下面我就将这个错误产生的原因和解决方法赘述一下：错误产生的原因和分析，解决。

首先，我们看到提示信息是有关flash的，那么我们来查看一下STM32F103XB的数据手册关于这部分的描述（我使用的芯片是STM32F103RB，有128kflash。

）知道了原来flash在此芯片中的地址是从0x0800 0000到0x0801 FFFF 这段，也就是说这段存储空间是用来存储程序。

而在STM32芯片方面，它又有一个规则，那就是芯片启动的方式，如果你把程序下载到了flash中，那么在复位芯片之前或者通电之前，要将boot0，boot1两个引脚拉到高电平，这样在启动时，芯片初始化之后，运行程序代码才是从flash地址开始执行的。

于是，我们来查看一下keil中仿真器的设置，是不是正确，设置的选项在keil软件的project-options for target中的Utilities中，先来查看下仿真器是否选对，然后点settings，弹出如下菜单：查看一下programming Algorism 下的flash地址是否正确，如果不正确则会引起开始那个错误的提示信息，如果正确还是出现那个错误，那么按照官方给的解决方法是，删除现有的flash地址，重新配置一下，记得要选对芯片型号和地址空间。

配置好之后点击OK退出。

然后再查看一下Target中的地址，是否跟你重新添加的一致，如果一致，那么点OK退出。

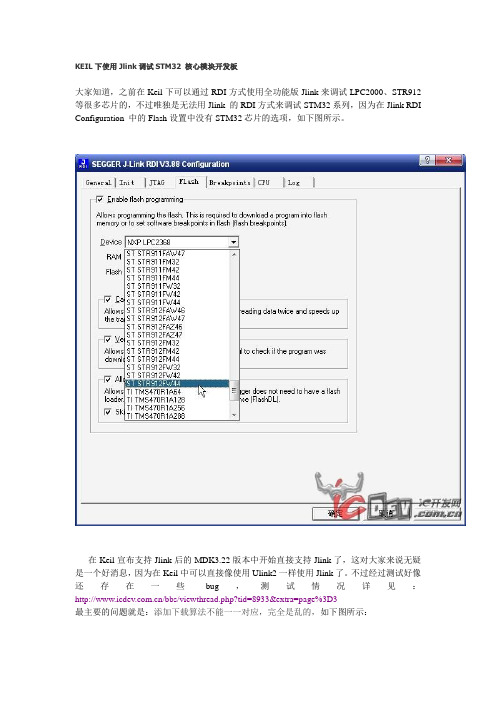

KEIL下使用Jlink调试STM32 核心模块开发板大家知道，之前在Keil下可以通过RDI方式使用全功能版Jlink来调试LPC2000、STR912等很多芯片的，不过唯独是无法用Jlink 的RDI方式来调试STM32系列，因为在Jlink RDI Configuration 中的Flash设置中没有STM32芯片的选项，如下图所示。

在Keil宣布支持Jlink后的MDK3.22版本中开始直接支持Jlink了，这对大家来说无疑是一个好消息，因为在Keil中可以直接像使用Ulink2一样使用Jlink了。

不过经过测试好像还存在一些bug，测试情况详见：/bbs/viewthread.php?tid=8933&extra=page%3D3最主要的问题就是：添加下载算法不能一一对应，完全是乱的，如下图所示：后来经过awake兄弟的指导和帮助终于搞定了，在这里对awake兄弟表示感谢。

这个问题在Keil的官方网站给出了答案，详见：/support/docs/3410.htm 下面就给出具体解决方法，很简单，只需两步，复制三个文件即可：1、安装Jlink的最新驱动，本文安装的是V3.88版本，最新的驱动可以从segger官方网站下载：/download_jlink.html。

安装完成后，打开C:\Program Files\SEGGER\JLinkARM_V388目录（默认安装目录），如下图所示，复制JLinkARM.dll和JLinkRDI.dll两个文件到Keil的安装目录:\Keil\ARM\Segger下，替换以前的文件，如下所示：2、从keil网站下载JLTAgdi.dll文件也复制到:\Keil\ARM\Segger目录下，添加完成后如下图所示：完成上面两步后，现在我们打开Keil软件来进行一个验证。

任意打开一个STM32的程序，本文打开时Keil自带的USBMem例程，在:\Keil\ARM\Boards\Keil\MCBSTM32\USBMem目录下。

使用Keil MDK以及标准外设库创建STM32工程1.1 使用Keil MDK以及标准外设库创建STM32工程通过上一节对标准外设库的介绍，想必各位读者对标准外设库已经有了基本的认识，然而由于标准外设库中文件众多，很多初学者在开始很长一段时间内甚至都无法完全自己建立一个工程，很多人只是依赖标准外设库或给定的工程模板。

本节就介绍怎样利用Keil MDK 开发环境和标准外设库来搭建自己的工程。

建立一个基于标准外设库其实并不复杂，网络上也有很多关于怎样在Keil MDK下建立工程的教程，方法也各异，本节所介绍的方法本着少改动、便于使用、方便更换器件等原则，给大家介绍怎样在Keil中创建一个工程，并以一个最简单的例子来说明怎样下载和调试程序。

1.1.1 开发工具与开发环境1. 软件版本本节所使用Keil MDK 为目前的最新版V4.21，具体版本信息如图5-6所示。

其他版本差别不大，读者可以根据自己使用的版本进行操作或者从Keil的官网下载新版本。

使用的标准外设库为目前最新的V3.5版本。

使用的开发调试工具为JLINK-V8，使用的驱动版本为V4.08l。

图5-6 MDK详细版本信息2. 建立工程目录首先先建立一个用于存放工程的文件夹，此处命名为STM32，在文件夹下分别建立LIB、USER、MDK三个文件夹，分别用于存放标准外设库文件、用户程序文件、工程目录。

在MDK 文件夹下建立List、Obj两个文件夹，分别用于存放在编译过程中产生的临时文件和输出文件。

接下来拷贝标准外设库和相应的文件到工程目录中，首先拷贝STM32F10x_StdPeriph_Li b_V3.5.0\Libraries文件夹下的两个文件夹CMSIS和STM32F10x_StdPeriph_Driver到刚刚新建的STM32\LIB目录下，接下来拷贝用户编写程序的程序文件，此文件可以从标准外设库自带的例程中拷贝，这里从STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Exam ples\ADC\3ADCs_DMA目录下拷贝main.c、stm32f10x_conf.h、stm32f10x_it.c、stm32f10x_it. h四个文件，这四个文件是在编程的时候用户往往需要根据实际需求进行修改的。

J-LINK J-FLASH 下载STM32单片机程序使用教程-V1.0 2023.05.09Introduction本教程用于演示如何使用JLINK V9配套J-FLASH软件烧写更新MCU程序的教程1. 安装提供的 JLINK驱动程序。

JLink_Windows_V722a.rar。

全程默认安装，只能安装在C盘，不可安装于其它盘。

安装驱动完成后，将JLINK V9仿真器上USB口插上电脑，系统会自动识别仿真器。

JLINK下载口使用专用接口扩展板上1.25间距 4PIN连接线与目标板上J5 连接器 SWD下载口进行连接。

然后目标板上电。

JLINK STLINK SWD转接板需要使用配套专用的转接板，如果是其它转接板需要根据转接接口的信号定义与板子SWD信号进行连接。

2. 安装完成在电脑开始菜单找到SEGGER-J-LINK V7.22f文件夹，点击打开 J-Flash V7.22点击 create a new project.（使用后可以在软件菜单File保存这个烧写工程，后续直接打开使用即可）选择Target interface 为 SWD 。

点击Target Device后面按钮，在弹出芯片Device中输入STM32L431. 在弹出菜单列表中选择STM32L431RC 。

然后点击OK点击 file, 点击File/Open data file, 选择要下载的程序（格式为.hex）点击软件target -contact 软件连接目标板如果连接成功，下方信息栏目会显示Connected successfully如果连接失败, 请确认目标板已上电，或重新插拔连接线与JLINK USB连接线。

或关闭J-FALSH软件重新连接。

点击Target- Manual Programming -Program & Verify,即可开始下载程序。

如果芯片有读写保护或下载失败，可以点击先Unsecure Chip(解除保护)再点击Erase Chip（擦除芯片），然后再烧重新烧写程序。

IAR下用JLINK调试STM32心得IAR开发环境下使用JLINK来调试STM32芯片是一种常见的调试方法。

以下是我在实际使用中总结的一些经验和心得。

首先，在使用JLINK进行调试之前，我们需要按照JLINK提供的说明书正确连接好硬件设备。

通常，我们需要将JLINK与STM32芯片之间连接好，并确保连接的正确性。

此外，我们还需将JTAG/SWD接口正确地连接到STM32的相应引脚上。

接下来，在IAR环境下进行配置。

在打开IAR工程之前，我们需要确保IAR和JLINK驱动软件已经正确地安装到电脑上。

然后，我们可以打开IAR并打开相关的工程文件，然后进入调试模式。

在调试模式下，我们需要在IAR的"Options"菜单中选择"Debugger"选项。

在"Driver"栏中，我们需要选择使用JLINK进行调试。

在"Setup"选项卡下，我们可以进一步配置JLINK的一些参数，比如连接速度和复位方式等。

根据实际需求，我们可以对这些参数进行相应的调整。

在调试过程中，我们可以使用IAR提供的各种调试工具来观察和分析程序的运行状态。

比如，我们可以使用"Watch"窗口来监视变量的值，或者使用"Memory"窗口来查看内存的内容等。

此外，我们还可以使用"Breakpoints"来设置断点，使程序在特定的位置停止执行，方便我们进行代码的调试和分析。

从实践中，我发现在使用JLINK调试STM32时，一些常见的问题可能会出现。

比如，由于硬件连接出错或者参数配置不当，导致与JLINK的连接失败。

此时，我们需要仔细检查硬件连接，并重新配置JLINK的参数。

另外，有时候程序可能会卡死或者出现异常，导致调试失败。

这时，我们可以使用IAR提供的复位工具来重新启动STM32芯片，然后重新开始调试。

PTxd5_1;//本人的DEFINE发送脚输出1
UART5->C能
UART5->CR1|=1<<5; //接收缓冲区非空中断使能
MY_NVIC_Init(3,3,UART5_IRQChannel,2);//抢占优先级是3响应优先级是3组2，最低优先级
}
3接收中断服务函数
if(QHead>=BUF_RXD_BENQ_MAX) //满了从0开始
QHead=0;
if(QHead==QTail)
{
QTail++;
if(QTail>=BUF_RXD_BENQ_MAX) //满了从0开始
QTail=0;
}
CntRxdBenqFree=0; //232接收忙计数器
if(data==0x0a||data==0X7E) //收到一条指令的结束标志
2串口初始化UART5//注意要用UART5不是USART5
void uart_init5(u32 pclk1,u32 bound)
//串口2，3，4，5用pclk136m调用格式uart_init5 (36,9600); //9600波特率pclk1 =36m
{
float temp;
u16 mantissa;
u16 fraction;
temp=(float)(pclk1*1000000)/(bound*16);//得到USARTDIV
mantissa=temp;//得到整数部分
fraction=(temp-mantissa)*16; //得到小数部分
mantissa<<=4;
mantissa+=fraction;

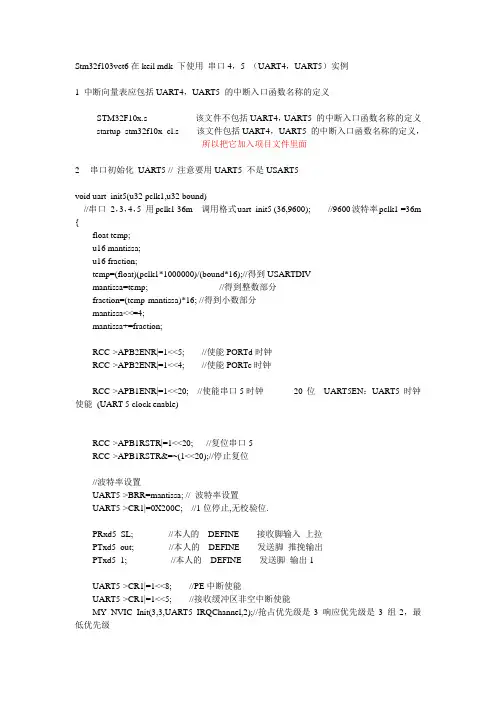

Stm32f103vct6在keil mdk下使用串口4，5（UART4，UART5）实例

STM32 入门系列教程如何使用MDK+J-Link调试(2010-04-18)在芯达STM32入门系列教程之三《如何使用J-Flash调试》中，我们提到要进行STM32的程序调试，一般由三种方法：1（1）使用SEGGERJ-Flash（J-Link）下载程序到闪存中运行；2（2）使用串口ISP来下载HEX文件到CPU中运行；（3）J-Link+MDK组合，来在线调试程序（可下载、调试）。

本期教程将讲述如何在芯达STM32开发板上使用J-Link+MDK组合进行调试及下载HEX文件。

MDK（KeilforARM）的软件安装，请参考教程《如何安装RealViewMDK软件》。

安装完并激活MDK后会出现如下图标：在双击启动MDK之前，我们需要进行设备的连接操作。

步骤一进行设备连接操作，此步骤与J-Flash下载时的操作是一样的。

将芯达STM开发板的JTAG口（开发板面朝上，最顶端有一个JTAG20pin的插口），与J-LinkV8仿真器的输出排线连接，J-Link另一头的USB插口则插在电脑的USB口上。

这时，J-Link的指示灯开始闪烁，并保持“点亮”的状态。

注意1：大家购买J-Link仿真器的时候，JTAG接口要求是标准的20pin的2.54间距的针座。

否则需要转接卡进行JTAG接口的转换。

注意2：在红绿LED灯的附近的2个短路帽都应该插上，以保证BOOT1和BOOT0都是接地的，此时选中闪存存储器启动方式。

步骤二进入PC的桌面，点击上图左边的图标：KeiluVision3，进入如下MDK主界面，这时候编辑区内什么都没有。

打开一个工程文件，如下图所示：这里截取了一部分的图，点击“Project�OpenProject ，打开一个对话框。

在芯达STM32光盘里，找到例程目录，随意找一个工程。

笔者这里选择了GPIO-LED例程。

点击 打开 后，MDK编辑区出现了代码窗口，左边的工程项目区出现了代码目录树。

binglin 炳哥哥
我到下载了MDK324PRC版，下午有空 再试试。 MDK试用之后，感觉它比IAR好在软件启动速度快了很多，不象IAR 要等好长时间才能使用。
思蜕盟后勤
发短消息 当前离线
加为好友
购买STM32，请到 思蜕盟商城 ！ 发表于 2008-12-5 10:22 只看该作者
bozai
对了，jlink有设置复位方式的地方的，不知道楼主设了没有。
思蜕盟贵宾
发短消息 当前离线
加为好友
购买STM32，请到 思蜕盟商城 ！ 发表于 2008-12-5 17:26 只看该作者
引用 使用道具 报告 回复 TOP 小 中 大 15楼
binglin 炳哥哥
J-Link RDI 有设置复位方式的地方，我设置了，几种方式我都试过。
2009-1-31
在MDK中用JLINK的RDI设置及注意事项 - 技术讨论区 - StmFans思蜕盟论坛... Page 11 of 17
在相同的程序及开发板下，用IAR442及IAR520都无此现象。
欢迎光临村长夫人的童装店
引用 使用道具 报告 回复 TOP 小 中 大 7楼
bozai
发表于 2008-12-5 09:53 只看该作者
2009-1-31
在MDK中用JLINK的RDI设置及注意事项 - 技术讨论区 - StmFans思蜕盟论坛... Page 13 of 17
不知道这个Bug在怎么能避免？ 那位高手能比较一下Ulink和Jlink在复位电路上的不同吗？
铁牌盟友
பைடு நூலகம்
发短消息 当前离线
加为好友
欢迎光临村长夫人的童装店
引用 使用道具 报告 回复 TOP 小 中 大 13楼

Jlink在MDK下使⽤J-link_J-trace模式开发STM32的说明Jlink V7在MDK下使⽤J-link/J-trace 模式开发STM32的说明说句实话，STM32的官⽅程序库⽤起来真是有点⿇烦，绕来绕去的，初学者很容易犯迷糊。

求⼈不如靠⾃⼰啊，经过⼀晚上的摸索，终于⾃⼰在MDK开发环境下建⽴了⾃⼰的⼯程，⾛马灯也跑起来了，呵呵呵....开发环境：STM32F103RB(128K Flash 20K RAM)+MDK3.40PRC+JLINK V70.驱动安装安装Segger jlink V4.02驱动，安装在c:\Program Files\SEGGER\JLinkARM_V402插上jlink V7，可⾃动安装上驱动。

执⾏J-link command，查看版本。

如果已经连上⽬标板，可显⽰⽬标处理器信息。

也可以使⽤mdk中的驱动，在c:\keil\ARM\Segger\USBdriver1.建⽴MDK⼯程(1)选择STM32F103RB 并加⼊STARTUP⽂件，这⼀步就不⽤细说了吧，⽤过keil的⼈都会。

(2)⼯程中选择Options for target ‘xxx’，选择器件STM32F103RB(3) 配置Jlink：按照下图配置即可时钟改成1MHz以上，也是可以的，⽐如2MHz，明显编程速度会快些。

需要试验最⾼时钟速率。

这样，⼀个可以⽤Jlink调试的MDK⼯程就建⽴好了，接下来我们加⼊我们的C⽂件就可以开始调试了。

2 编写程序C⽂件源码如下：#define GPIOC_CRL (*((unsigned int *)(0x40011000)))#define GPIOC_BSRR (*((unsigned int *)(0x40011010)))#define GPIOC_BRR (*((unsigned int *)(0x40011014)))#define RCC_APB2ENR (*((unsigned int *)(0x40021018)))void delay(void){unsigned int i;for(i = 0; i < 0xffff; ++i);}int main(void){{RCC_APB2ENR |=(1<<2); //使能PORTA时钟GPIOA_CRL = 0x44444422;//PA0,1配置为输出while(1){GPIOA_BSRR |= BIT0;GPIOA_BRR |= BIT0;delay();GPIOA_BRR |= BIT0;GPIOA_BSRR |= BIT1;delay();}}如此，⼀个简单的⾛马灯程序就完成了，⽐起官⽅库，容易理解多了，呵呵。

准备烧写数据
最好将要烧写的数据单独放在一个C文件里，不放也没关系，只是自己要很清楚哪 些文件的数据需要烧到Nor Flash里。例如，本例的将数据放在WEB.C中，编译后数据放 在web.o里。
烧写数据
1）选择烧写算法
如上图，烧写算法共两种，一部分将程序烧到片内 Flash，一部分将数据烧到片外 Flash。
2）修改FlashPrg.C文件 在keil的Flash目录下，有其它的16bit Flash烧写算法例子，建议直接将其 拷贝过来，大同小异，这里需要你对Flash 的擦除，编程很熟悉，修改对应的命 令字即可，如果不熟悉，可以下载数据手册，按照数据手册上的命令字进行修改， 这里需要注意两点。 Nor Flash是16位还是8位模式，一定要搞清楚，尤其是在发送命令和写数据 时。 Nor Flash是挂在FSMC总线上的，该算法要有FSMC总线的初始化，且在初始 化函数里。即
3000,
// Erase Sector Timeout 3000 mSec
0x20000, 0x000000,
// Sector Size 128kB (128 Sectors)
SECTOR_END
};
表中彩色不是是需要根据试剂情况修改的，本例中Nor Flash在STM32F103的 地址映射中，其首地址是0x64000000，且Nor Flash为16位模式，大小位16M（字 节），Sector 大小是128k。该算法将其命令为STM32M29W1280F Flash，以后在工 程选项中选择它即可。
WEB.o } } 保存后，下载程序即可，下方的进度条会擦除、烧写 0x6400000以上地址的提示， 到此就OK了。 参考文献
在RealView MDK中使用J-Link对STM32F130ZET6外部Nor Flash烧写的方法

J-Link -OB 在MDK-ARM设置使用教程（V1.1）该文档描述如何使用J-Link OB 在MDK_ARM环境下设置使用下载程序和调试程序。

演示环境：操作系统：window7硬件调试下载器：J-Link- OB程序编程环境：MDK_ARM V4.60调试下载器连接方式：SWD目标板系统：STM32F103C8T6最小系板（ST）目标板的供电方式：由J-Link调试下载器供电设置步骤：1、单击Project中Option for Target‘XXX’或使用快捷键Alt+F7或单击工具栏中的相应的图标打开配置选项2、选择Debug选项卡，选择J-Link/J-Trace Cortex选项然后单击旁边的settings按钮，进入Cortex JLink/JTrace Target Driver Setup设置，在Debug选项卡中Port中选择SW方式在Flash Download中Programming Algorithm 中添加相应的算法，这里是以STM32F103C8单片机做的实例，选择STM32F10x Med-density Flash On-chip Flash 128k 算法，点击Add点击OK退出。

3、在Utilities选项卡中选择Use Target for FlashProgramming选择工具J-Link/J-Trace Cortex单击OK退出。

下载步骤1、编译相应的程序，确认程序没有错误后2、单击load下载程序，下载完成后会提示调试步骤：1、单击调试图标进入调试模式。

2、进入调试模式后，读者可以根据自己的需要进行有步骤的调试。

如何使用Jink 调试 Mini IMU为了方便用户调试姿态解算程序，Mini IMU 提供了SWD 调试接口。

它只需要4个引脚就可以仿真和调试STM32F 的程序。

以下是接口的定义Mini IMU 的SWD 调试接口U U A R 电源极负极+电源正5LEDJlink 仿真器的接口SWD Jlink 仿真器J-Link是SEGGER公司为支持仿真ARM内核芯片推出的JTAG仿真器。

配合IAR EWAR，ADS，KEIL，WINARM，RealView等集成开发环境支持所有ARM7/ARM9/ARM11内核芯片的仿真，通过RDI接口和各集成开发环境无缝连接，操作方便、连接方便、简单易学，是学习开发ARM最好最实用的开发工具。

Jlink 是分版本的，只有Jlink V6 或者更高版本的Jlink 才支持SWD 接口目前市面上的大都是Jlink V8版本，这是完美支持SWD 调试的注意：SWD 数据SWD 时钟目标板电压目标板GND只需连接其中一个就可Mini Jlink 与模块的连线图如下Mini Jlink 的应用Mini Jlink 功能：1.支持SWD调试，支持STM32F系列单片机的仿真2.只需要三条线，就可以进行芯片的下载程序和仿真操作 大大减少IO连接3.兼容 JLink的SWD调试部分。

特别提示：Mini Jlink 并不向目标板提供电源，在编程和仿真时，目标板必须自行连接电源Jlink 与 Mini IMU 的SWD接口连接MDK 软件的调试设置在此，我们以开篇第一个工程为例，讲解如何使用Jlink调试 Mini IMU。

1.打开之前创建的工程经过以上的设置，Jlink已经可以和MDK相认了。

下载程序：在程序编译完成后，如果没有错误。

那么就可以将程序下载到目标芯片中运行了。

由于我们设置了当下载完成后立即运行程序。

在出现 Application running ... 之后，程序就已经在目标芯片中运行看看运行效果吧、开启仿真！----仿真的概念其实使用非常广，最终的含义就是使用可控的手段来模仿真实的情况。

STM32库函数编程、KeliMDK、stm32f103zet6catalogue0. Cortex-M3地址空间1. 基于标准外设库的软件开发2. 基于固件库实现串⼝输出(发送)程序3. 红外接收实验4. 深⼊分析流⽔灯例程5. GPIO再举例之按键实验6. 串⼝通信(USART)7. 库函数开发通⽤流程⼩结8. DMA传输⽅式9. STM32 ADC10. SysTick(系统滴答定时器)11. STM32定时器0. Cortex-M3地址空间0x1: MDK中三种linker之间的区别1. 采⽤Target对话框中的RAM和ROM地址采⽤此⽅式，需在Linker选项卡中勾选Use Memory Layout from Target Dialog选项(选中这⼀项实际上是默认在Target中对Flash和RAM的地址配置，编译链接时会产⽣⼀个默认的脚本⽂件)，并且在Target中设置好RAM、ROM地址。
