JLINK使用指南

jlink脱机烧录方法J-Link是一种用于调试和烧录嵌入式系统的工具，能够通过USB接口连接到目标设备。

在实际开发中，有时需要进行脱机烧录，即在没有网络连接的情况下完成烧录操作。

本文将介绍使用J-Link进行脱机烧录的方法。

一、准备工作在进行脱机烧录之前，需要做一些准备工作：1. 确保已经安装了J-Link软件和驱动程序；2. 确认目标设备和J-Link之间的连接正常；3. 准备好要烧录的固件文件。

二、创建烧录脚本在进行脱机烧录之前，我们需要创建一个烧录脚本，用来描述烧录的步骤和参数。

烧录脚本一般使用J-Link Script文件（.jlink）的格式，可以使用任何文本编辑器进行创建。

下面是一个简单的烧录脚本示例：```device = STM32F407VGspeed = 4000loadfile "firmware.bin", 0x08000000rg```其中，device指定了目标设备的型号，speed指定了烧录速度，loadfile指定了要烧录的固件文件及其加载地址，r表示复位目标设备，g表示开始运行。

三、执行脱机烧录在准备好烧录脚本后，我们可以执行脱机烧录操作了。

打开命令行终端，进入J-Link软件安装目录下的"JLink.exe"所在的路径。

然后执行以下命令：```JLink.exe -CommandFile burn.jlink```其中，burn.jlink是我们之前创建的烧录脚本文件。

执行该命令后，J-Link将会按照脚本中描述的步骤和参数进行烧录操作。

四、脱机烧录注意事项在进行脱机烧录时，需要注意以下几点：1. 确保目标设备和J-Link之间的连接正常，可以使用J-Link Commander等工具进行连接测试；2. 确保烧录脚本中的设备型号、烧录速度和固件文件路径等参数设置正确；3. 在烧录之前，最好将目标设备进行复位，以确保烧录操作的准确性；4. 如果烧录过程中出现错误，可以通过J-Link提供的调试功能进行故障排查。

jlink使用方法jlink使用方法详解什么是jlink？jlink是Java 9中引入的一个新工具，用于创建自定义的JRE （Java Runtime Environment）。

它允许您通过选择和排除需要的模块，以及优化所需的资源，创建一个更小更快的JRE。

使用jlink创建自定义JRE的步骤1.安装Java 9或更高版本确保您已经安装了Java 9或更高版本的JDK。

2.找到所需的模块您可以使用jdeps工具来分析您的应用程序，并找出它所依赖的模块。

例如，要分析一个名为``的应用程序，使用以下命令：jdeps --list-deps此命令将列出``所依赖的所有模块。

3.创建自定义JRE使用jlink命令创建自定义的JRE。

以下是一个基本的jlink命令示例：jlink --module-path <path-to-modules> --add-modules<module1>,<module2>,... --output <output-path>•<path-to-modules>：指定包含所有模块的路径。

•<module1>,<module2>,...：指定需要的模块的列表。

•<output-path>：指定输出自定义JRE的路径。

例如，要在C:\myjre目录中创建自定义的JRE，该JRE仅包含和模块，可以使用以下命令：jlink --module-path <path-to-modules> --add-modules , --output C:\myjre4.运行应用程序使用创建的自定义JRE来运行您的应用程序。

例如，在上一个步骤中创建的自定义JRE的路径为C:\myjre，要运行``，可以使用以下命令：C:\myjre\bin\java -jar注意：确保您的应用程序中使用的模块在自定义JRE中是可用的，否则应用程序将无法正常运行。

Jlink安装使用说明
一、安装
1、解压jlink至任意位置。

解压完成后包含以下三个文件。

2、双击Setup_JLink_V490.exe。

点击YES
点击next
选择位置后点击next
四个全部勾选点击next
点击next
等待安装完成
点击cancel
点击finish
桌面生成此图标
二、使用说明
双击桌面图标
选择create a new project
点击start-J-Flash
选择project setting…
界面配置1 配置完成点击应用
界面配置2 配置完成点击应用
依次点击红圈内选项，跳出如下界面：
选择红圈中条目点击OK
选择红圈中条目点击确定
点击connect
跳出下图connect succeeessful
点击open data file…
选择.hex
选中要烧录的hex文件点击打开
跳出如下界面
点击auto
等待第一次进度条完成
等待第二次进度条完成
出现最终成功界面程序烧录完成。

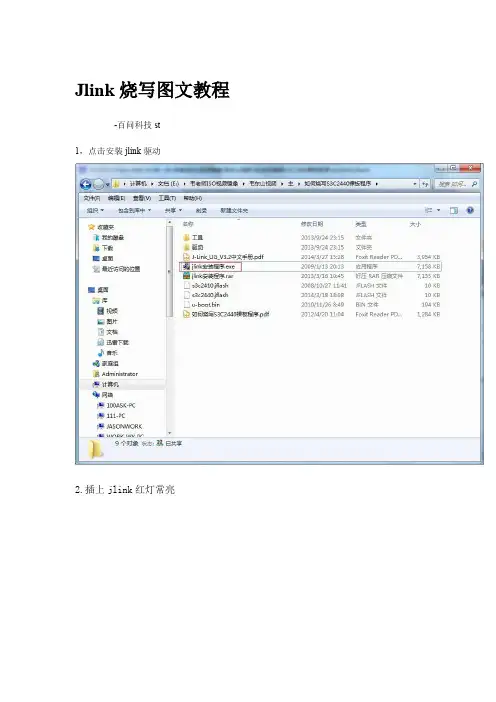

Jlink 烧写程序图文教程第一步安装jlink驱动，安装完成后出现如下图标：SEGGER1.打开J-Flash，就是要烧写程序的软件2.打开会出现如下图这个界面，直接点击start j-flash3.进入后，点击open project，打开工程4.选择你的cpu芯片的对应jflash，下图是对应的NXP的LPC2114这款芯片，D:\Program Files\SEGGER\JLink_V490\Samples\JFlash\ProjectFiles\NXP，这个是路径完成后，会提示成功的标语，下图中我已经选择了下载文件，所以出现了对应的二进制文件，正常情况下到这一步是没有出现2进制文件的，这时需要点击图中的connect，如果出现下面错误，就是提示could not find any flash devices ，这表示连接不成功，解决的办法就是，选择options—project settings ，改变cpu设备点击CPU选项，按图中选择device，找到你对应的cpu就可以了这是提示连接成功的截图。

之后就可以选择你所需要下载的程序文件了，点击data file这边需要注意的是，每次只能打开一个程序文件，比如图中的二进制文件，只能有一个接着就是烧写了，点击target – program如果出现read memory error 错误，有2个选择，1关闭当前要下载的程序，重新选择二进制文件，2，选择target中的program&verify 或者auto，一般情况下auto这个选择都是可以执行的，这个auto一般情况下都是下载成功的，如果到这一步还不成功的话，就选择关闭软件，按上面再来一次，或者重新选择程序，最后一张图就是下载成功的提示，一切完成。

Jlink使用指导1.驱动的安装运行Setup_JLinkARM_V402b.exe，启动驱动安装程序。

图1- 1 启动驱动安装程序图1- 2 驱动安装过程图1点击Yes，允许安装程序。

图1- 3 驱动安装过程图2图1- 4 驱动安装过程图3 选择安装路径，点击Next继续安装。

图1- 5 驱动安装过程图4图1- 6 驱动安装过程图5图1- 7 驱动安装过程图6图1- 8 驱动安装过程图7点击Finish完成安装步骤。

2.MDK调试设置为了更好地介绍Jlink的使用，我们以6.2_LED_Test为例进行说明。

双击运行Led_Test.Uv2，进入MDK IDE界面。

选择工程LED_Test IN RAM。

图2- 1 选择工程点击Project->Options for Target “Led_Test IN RAM”或是点击进行工程配置。

点击Debug选项卡，进行调试工程设置。

图2- 4 Debug选项卡界面在仿真器选择下拉列表框中，选择J-LINK/J-TRACE作为工程调试工具。

图2- 5 仿真器选择J-LINK/J-TRACE 点击OK保存工程配置退出。

点击工具栏上图标，重新编译工程。

点击工具栏上图标，进行MDK调试。

3.MDK固化Flash设置双击运行Led_Test.Uv2，进入MDK IDE界面。

选择工程LED_Test IN FLASH。

图3- 1 选择工程点击Project->Options for Target “Led_Test IN Flash”或是点击进行工程配置。

点击Utilities选项卡，进行固化Flash设置。

图3- 3 Utilities选项卡界面在下载器选择下拉列表框中，选择J-Link/J-Trace作为工程的Flash固化下载工具。

图3- 4 下载器选择点击Setting进行烧写算法的选择。

选择AM29F160DB作为工程的烧写算法。

图3- 5 添加烧写算法点击Ok，退回到Utilities选项卡界面，点击Ok保存工程配置。

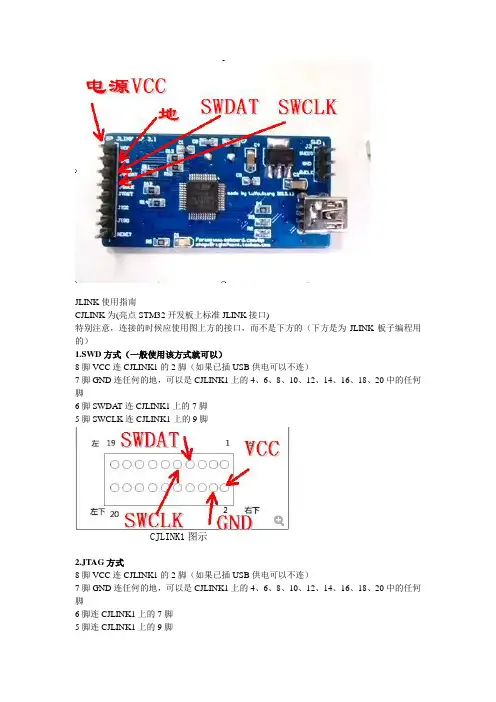

JLINK使用指南
CJLINK为(亮点STM32开发板上标准JLINK接口)
特别注意，连接的时候应使用图上方的接口，而不是下方的（下方是为JLINK板子编程用的）
1.SWD方式（一般使用该方式就可以）
8脚VCC连CJLINK1的2脚（如果已插USB供电可以不连）
7脚GND连任何的地，可以是CJLINK1上的4、6、8、10、12、14、16、18、20中的任何脚
6脚SWDAT连CJLINK1上的7脚
5脚SWCLK连CJLINK1上的9脚
CJLINK1图示
2.JTAG方式
8脚VCC连CJLINK1的2脚（如果已插USB供电可以不连）
7脚GND连任何的地，可以是CJLINK1上的4、6、8、10、12、14、16、18、20中的任何脚
6脚连CJLINK1上的7脚
5脚连CJLINK1上的9脚
4脚连CJLINK1上的3脚
3脚连CJLINK1上的5脚
2脚连CJLINK1上的13脚
1脚连CJLINK1上的15脚
亮点STM32 JLINK在出去嫁人前全部调教过了，请放心使用！功能一点不比50元以上的差！使用方法请参考手册，光盘工具目录下有安装文件，注意使用JLINK的时候，BOOT 跳线的位置应该是0 0 ！注意以下设置：
串口1驱动
在光盘工具目录下：
cp210x.rar 为XP下驱动
CP210x_VCP_4Win_XP_S2K3_Vista_7.rar 为64位机下驱动
Setup_JLinkARM_V446f.exe 为JLINK驱动。

jlink的使用方法摘要：一、JLink简介二、JLink的安装与配置1.安装步骤2.配置方法三、JLink的使用方法1.连接设备2.烧写固件3.调试代码4.监控运行状态四、JLink的高级功能1.断点调试2.数据观察3.性能分析五、JLink的优缺点1.优点2.缺点六、总结与建议正文：一、JLink简介JLink是一款由SEGGER公司推出的硬件调试工具，广泛应用于嵌入式系统的开发与调试。

它支持多种处理器架构，如ARM、MIPS、AVR、STM32等，为开发者提供了便捷的编程与调试解决方案。

二、JLink的安装与配置1.安装步骤JLink的安装过程相对简单，只需遵循以下步骤：（1）下载JLink软件及驱动程序。

（2）安装JLink软件。

（3）根据设备类型及操作系统安装对应的驱动程序。

2.配置方法（1）打开JLink软件，设置目标设备型号、操作系统、调试器型号等参数。

（2）配置调试串口号、波特率等通信设置。

（3）连接设备并验证连接。

三、JLink的使用方法1.连接设备将JLink连接到目标设备，确保设备上电。

在JLink软件中配置好设备参数后，点击“Connect”按钮建立连接。

2.烧写固件在JLink软件中选择固件文件，点击“Download”按钮进行烧写。

烧写完成后，设备将自动重启。

3.调试代码在JLink软件中打开调试器，设置断点、监视变量等参数。

然后点击“Run”按钮，即可开始调试代码。

4.监控运行状态在调试过程中，可通过JLink观察运行状态、实时数据、内存使用情况等。

此外，还可使用JLink进行性能分析，找出代码中的瓶颈。

四、JLink的高级功能1.断点调试JLink支持断点调试，可以帮助开发者定位代码问题。

设置断点后，程序运行到断点位置时会自动暂停，方便进行调试。

2.数据观察JLink可以实时观察变量值、寄存器值等数据，便于分析程序运行状态。

3.性能分析JLink提供性能分析功能，可统计代码执行次数、执行时间等，帮助开发者优化代码。
