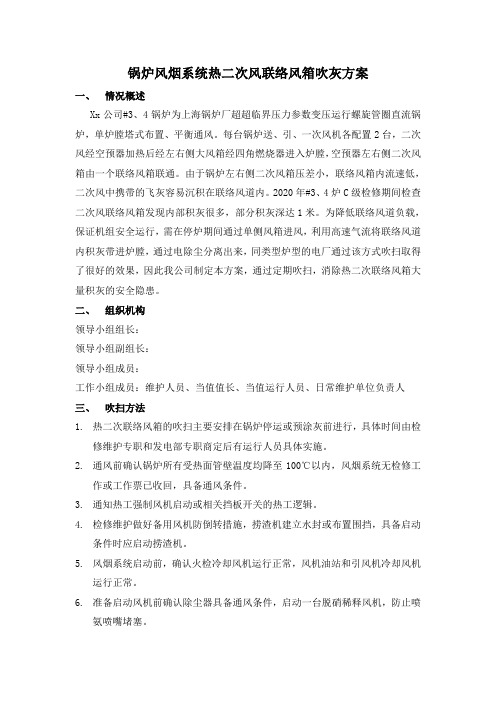

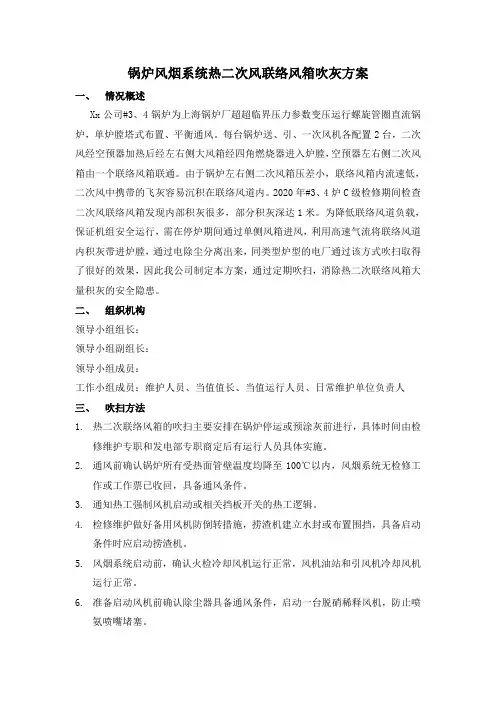

锅炉风烟系统热二次风联络风箱吹灰方案一、情况概述Xx公司#3、4锅炉为上海锅炉厂超超临界压力参数变压运行螺旋管圈直流锅炉，单炉膛塔式布置、平衡通风。
每台锅炉送、引、一次风机各配置2台，二次风经空预器加热后经左右侧大风箱经四角燃烧器进入炉膛，空预器左右侧二次风箱由一个联络风箱联通。
由于锅炉左右侧二次风箱压差小，联络风箱内流速低，二次风中携带的飞灰容易沉积在联络风道内。
2020年#3、4炉C级检修期间检查二次风联络风箱发现内部积灰很多，部分积灰深达1米。
为降低联络风道负载，保证机组安全运行，需在停炉期间通过单侧风箱进风，利用高速气流将联络风道内积灰带进炉膛，通过电除尘分离出来，同类型炉型的电厂通过该方式吹扫取得了很好的效果，因此我公司制定本方案，通过定期吹扫，消除热二次联络风箱大量积灰的安全隐患。
二、组织机构领导小组组长：领导小组副组长：领导小组成员：工作小组成员：维护人员、当值值长、当值运行人员、日常维护单位负责人三、吹扫方法1.热二次联络风箱的吹扫主要安排在锅炉停运或预涂灰前进行，具体时间由检修维护专职和发电部专职商定后有运行人员具体实施。
2.通风前确认锅炉所有受热面管壁温度均降至100℃以内，风烟系统无检修工作或工作票已收回，具备通风条件。
3.通知热工强制风机启动或相关挡板开关的热工逻辑。
4.检修维护做好备用风机防倒转措施，捞渣机建立水封或布置围挡，具备启动条件时应启动捞渣机。
5.风烟系统启动前，确认火检冷却风机运行正常，风机油站和引风机冷却风机运行正常。
6.准备启动风机前确认除尘器具备通风条件，启动一台脱硝稀释风机，防止喷氨喷嘴堵塞。
7.风机具备启动条件后，启动一组送、引风机进行联络风箱吹扫，调整送、引风机动叶开度，维持炉膛负压-100Pa左右。
8.开启送风机出口联络挡板，关闭B空预器出口二次风挡板，保持#2、3角小二次风门全开，逐渐关小#1、4角小二次风门直至全关，关小过程中注意监视送风机出口压力，控制风机出口压力在不超过2.0kPa，总风量逐步增加至2000～2500t/h，单台送风机出力不足时启动两台送风机。
![百万千瓦等级高效超临界技术研究介绍[1]](https://img.taocdn.com/s1/m/8565065e77232f60ddcca119.png)
哈锅百万千瓦等级高效超临界锅炉技术介绍哈尔滨锅炉厂有限责任公司二○○二年九月一、概述改革开放以来，我国的电力工业取得了突飞猛进的发展，到上世纪末，火力发电设备的装机容量已达到3亿千瓦。
我国煤炭储量十分丰富，年产量达10亿吨，居世界第一位。
但我国人口众多，人均拥有的储煤量和产量在世界上仅属中等水平。
我国煤炭多分布在中西部地区，而用电负荷多集中在东部沿海地区，发电用煤的长距离运输已成为铁路部门的沉重负担。
此外我国的火力发电平均煤耗与世界先进水平相差约80克/度，一次能源浪费十分惊人。
节约能源是我国的一项紧迫任务，提高发电机组的热效率已是刻不容缓。
众所周知，提高蒸汽初参数是提高机组热效率的主要途径。
据分析，将蒸汽参数从16.7MPa，538℃/538℃提高到24.2MPa，538℃/538℃，汽轮机热耗可降低约1.8%，如将初压提高到31.1MPa，热耗可再下降1%。
提高主汽温度对提高机组热效率的效果更明显，当主汽压力为24.2MPa时，主汽温度由538℃提高到566℃，热耗可下降0.9%，再热汽温由538℃提高到566℃，热耗可下降0.8%。
从而降低电厂运行成本，这将有利于缩短投资回收年限，并减少对环境污染，超临界机组的市场前景看好。
此外，“六五”期间我国引进了300MW、600MW亚临界参数，控制循环机组的设计制造技术，使我国的超临界锅炉开发有了一个较高的起点。
由亚临界参数向超临界参数过渡是火力发电技术发展的必然趋势。
上海石洞口二厂(2×600MW)，华能南京和营口(2×300MW)，盘山和伊敏(2×500MW)，绥中（2×800MW)，后石（2×500MW)等超临界电站的相继建成，并取得良好的运行业绩，为超临界电站的建设、运行和管理积累了经验。
我国大力推广和应用超临界技术的条件已经成熟。
我国超临界机组的研究开发起步较晚，70年代哈锅设计制造了一台12t/h、24.6MPa/570℃的超临界试验直流锅炉，并投入运行，并完成了一系列试验。

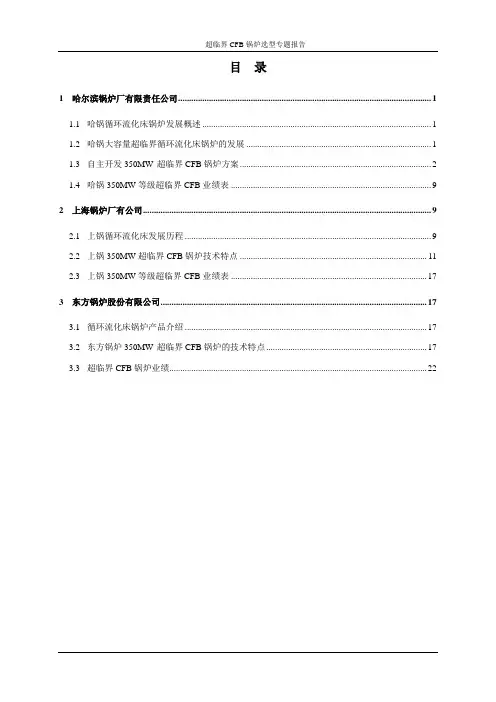

目录1 哈尔滨锅炉厂有限责任公司 (1)1.1哈锅循环流化床锅炉发展概述 (1)1.2哈锅大容量超临界循环流化床锅炉的发展 (1)1.3自主开发350MW超临界CFB锅炉方案 (2)1.4哈锅350MW等级超临界CFB业绩表 (9)2 上海锅炉厂有公司 (9)2.1上锅循环流化床发展历程 (9)2.2上锅350MW超临界CFB锅炉技术特点 (11)2.3上锅350MW等级超临界CFB业绩表 (17)3 东方锅炉股份有限公司 (17)3.1循环流化床锅炉产品介绍 (17)3.2东方锅炉350MW超临界CFB锅炉的技术特点 (17)3.3超临界CFB锅炉业绩 (22)【内容摘要】经咨询，国内三大动力厂通过引进-消化吸收-自主研发的技术路线，均具有生产制造350MW超临界CFB锅炉的能力，并均具有订货业绩。
其中，哈锅350MW 等级超临界CFB为13个项目，上锅350MW等级超临界CFB业绩为10个项目，东方锅炉350MW超临界等级CFB锅炉业绩为22个项目。
1 哈尔滨锅炉厂有限责任公司1.1 哈锅循环流化床锅炉发展概述哈尔滨锅炉厂有限责任公司（简称哈锅）以设计制造50MW～1000MW火力发电锅炉为主导产品，并设计制造锅炉和汽轮机辅机、电站阀门、石化容器、核电设备、工业锅炉以及军工等产品。
也是国内较早开发、研制循环流化床锅炉的企业之一。
从上世纪八十年代开始，公司采取如下几种不同方式发展循环流化床燃烧技术，积极开发循环流化床锅炉产品。
●与国外拥有成熟技术的锅炉设计制造商（美国PPC、ALSTOM公司、奥地利AE公司）合作；●引进ALSTOM（原德国EVT）公司220t/h-410t/h级（包括中间再热）循环流化床锅炉技术；●引进美国燃烧动力公司（CPC）的细粒子循环流化床锅炉技术；●与国内研究流化床燃烧的高校及科研院所合作；●引进ALSTOM公司200～350MW 等级亚临界循环流化床锅炉技术；●与华能热工研究院联合开发国产100MW、200MW和330MW等级循环流化床锅炉；●自主研发国产135MW、150MW、200MW、300MW等级循环流化床锅炉；●自主研发350MW、600MW等级超临界循环流化床锅炉。
第五章超临界锅炉工作原理及基本型式超临界锅炉的工作原理根据锅炉蒸发系统中汽水混合物流动工作原理进行分类，锅炉可分为自然循环锅炉、强制循环锅炉和直流锅炉三种。
若蒸发受热面内工质的流动是依靠下降管中水与上升管中汽水混合物之间的密度差所形成的压力差来推动，此种锅炉为自然循环锅炉；若蒸发受热面内工质的流动是依靠锅水循环泵压头和汽水密度差来推动，此种锅炉为强制循环锅炉；若工质一次性通过各受热面，此种锅炉为直流锅炉。
直流锅炉是由许多管子并联，然后再用联箱连接串联而成。
它可以适用于任何压力，通常用在工质压力≥16MPa的情况，且是超临界参数锅炉唯一可采用的炉型。
1.直流锅炉的工作原理直流锅炉依靠给水泵的压头将锅炉给水—次通过预热、蒸发、过热各受热面而变成过热蒸汽。
直流锅炉的工作原理如图5-1所示。
图5-1直流锅炉的工作原理示意图在直流锅炉蒸发受热面中，由于工质的流动不是依靠汽水密度差来推动，而是通过给水泵压头来实现，工质一次通过各受热面，蒸发量D等于给水量G，故可认为直流锅炉的循环倍率K＝G/D＝1。
直流锅炉没有汽包，在水的加热受热面和蒸发受热面间，及蒸发受热面和过热受热面间无固定的分界点，在工况变化时，各受热面长度会发生变化。
沿直流锅炉管子工质的状态和参数的变化情况示于图5-2：图5-2 直流锅炉管子工质的状态和参数的变化情况图5-2直流锅炉管子工质的状态和参数的变化阻力，工质的压力沿受热面长度不断降低；工质的焓值沿受热面长度不断增加；工质温度在预热段不断上升，而在蒸发段由于压力不断下降，工质温度不断降低，在过热段工质温度不断上升。
2.直流锅炉的特点2.1直流锅炉的结构特点直流锅炉无汽包，工质一次通过各受热面，且各受热面之间无固定界限。
直流锅炉的结构特点主要表现在蒸发受热面和汽水系统上。
直流锅炉的省煤器、过热器、再热器、空气预热器及燃烧器等与自然循环锅炉相似。
2.2直流锅炉适用于压力等级较高的锅炉根据直流锅炉的工作原理，任何压力的锅炉在理论上都可采用直流锅炉。
百万千瓦等级超超临界机组汽轮发电机参数选型作者：顾守录单位：上海汽轮发电机有限公司PARAMETERS SELECTION FOR 1000MW CLASS SUPER CRITICAL TURBINE GENERATORS SHOULU GUGU Shou-lu(Shanghai Turbine Generator Co. Ltd, Shanghai 200240)ABSTRACT: The 1000MW class super critical turbine generators are becoming the key developing points dew to their excellent economical performances. This article is the analyzing and comprising to the design parameters of deferent capacities of 1000MW class super critical turbine generators.KEY WORDS: 1000MW class fossil power plant; Turbine generator摘要：百万等级超超临界机组由于具有良好的经济性而成为电力工业和电机制造业的发展重点。
文K 对我国发展百万等级超超临界机组汽轮发电机的容量参数和技术选型进行了分析，并对各方案进行了比较。
关键词：火电百万级；汽轮发电机；1 世界百万千瓦级超临界火电机组装机情况国外发展超临界机组已有40余年的历史，超临界机组比亚临界机组的煤耗低，在一定范围内，汽机的进汽温度或再热温度每提高10℃，机组热耗一般可下降0.25%～0.3%。
在温度和其他条件相同情况下，初压23.5MPa与16.2MPa比较，300MW、600MW、1000MW 机组净热耗下降分别约为1.3%、1.6%、1.8%，由此可见机组容量愈大，采用超临界参数的效益越明显。

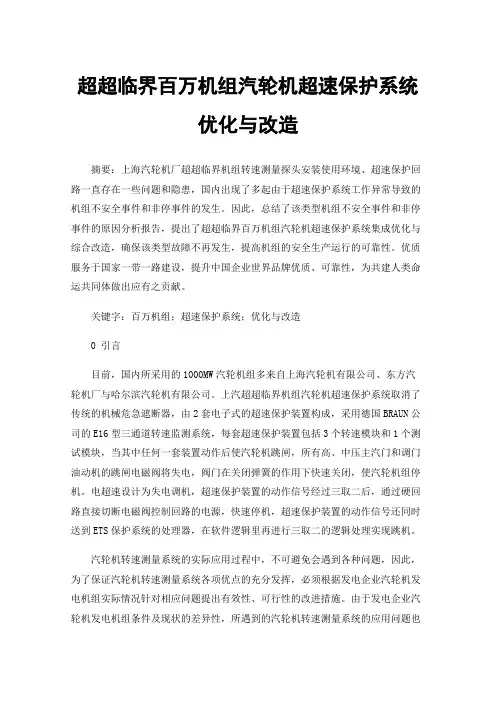

超超临界百万机组汽轮机超速保护系统优化与改造摘要：上海汽轮机厂超超临界机组转速测量探头安装使用环境、超速保护回路一直存在一些问题和隐患，国内出现了多起由于超速保护系统工作异常导致的机组不安全事件和非停事件的发生。
