石灰石石灰法湿法烟气脱硫

一、石灰石/石灰-石膏法脱硫工艺一）、工作原理石灰石/石灰-石膏法烟气脱硫采用石灰石或石灰作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液，当采用石灰为吸收剂时，石灰粉经消化处理后加水制成吸收剂浆液。

在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应从而被脱除，最终反应产物为石膏。

二）、反应过程1、吸收SO2+ H2O—>H2SO3SO3+ H2O—>H2SO42、中和CaCO3+ H2SO3—>CaSO3+CO2+ H2OCaCO3+ H2SO4—>CaSO4+CO2+ H2OCaCO3+2HCl—>CaCl2+CO2+ H2OCaCO3+2HF—>CaF2+CO2+ H2O3、氧化2CaSO3+O2—>2 CaSO44、结晶CaSO4+ 2H2O—>CaSO4·2H2O三）、系统组成脱硫系统主要由烟气系统、吸收氧化系统、石灰石/石灰浆液制备系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。

四）、工艺流程锅炉/窑炉—>除尘器—>引风机—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。

系统一般装3-5台浆液循环泵，每台循环泵对应一层雾化喷淋层。

当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。

吸收区上部装二级除雾器，除雾器出口烟气中的游离水份不超过75mg/Nm3。

吸收SO2后的浆液进入循环氧化区，在循环氧化区中，亚硫酸钙被鼓入的空气氧化成石膏晶体。

同时，由吸收剂制备系统向吸收氧化系统供给新鲜的石灰石浆液，用于补充被消耗掉的石灰石，使吸收浆液保持一定的pH值。

石灰石湿法脱硫原理四个步骤
石灰石湿法脱硫是一种常用的烟气脱硫技术，主要用于燃煤电厂等工业领域中
排放含硫气体的治理。

其原理是利用石灰石（CaCO3）和水（H2O）反应生成石灰
水（Ca(OH)2），再将石灰水喷入烟气中，与烟气中的二氧化硫（SO2）发生化学
反应形成硫酸钙（CaSO3），达到脱除二氧化硫的目的。

下面将详细介绍石灰石湿
法脱硫的四个步骤。

第一步：石灰石磨碎
首先，将石灰石破碎成适当的颗粒大小，通常要求粒度均匀，以提高与烟气中
二氧化硫的接触面积，增加反应效率。

第二步：石灰石制浆
将破碎后的石灰石与水混合制成石灰水浆料，使其达到适当的浓度和粘度，以
便后续的喷射和混合过程中均匀分布。

第三步：石灰水喷射
将制成的石灰水浆料通过喷射器喷入烟气脱硫设备中，形成细小的石灰水颗粒，并与烟气中的二氧化硫接触反应，生成硫酸钙。

第四步：脱硫产物处理
经过湿法脱硫过程后，生成的硫酸钙沉淀将被收集，并进行进一步处理，通常
通过过滤、压滤、脱水等方法将硫酸钙固化成产品或废弃物，以便后续的处理和处置。

综上所述，石灰石湿法脱硫的原理主要包括将石灰石破碎、制浆，再喷射进入
烟气中进行反应生成硫酸钙，最终将脱硫产物处理的四个步骤。

这种方法可以有效地将燃煤电厂等工业烟气中的二氧化硫去除，减少大气污染物排放，保护环境和人类健康。

石灰石－石膏湿法脱硫工艺1 石灰石/石膏湿法烟气脱硫技术特点：1）．高速气流设计增强了物质传递能力，降低了系统的成本，标准设计烟气流速达到4.0 m/s。

2）．技术成熟可靠，多于55,000 MWe 的湿法脱硫安装业绩。

3）．最优的塔体尺寸，系统采用最优尺寸，平衡了SO2 去除与压降的关系，使得资金投入和运行成本最低。

4）．吸收塔液体再分配装置，有效避免烟气爬壁现象的产生，提高经济性，降低能耗。

从而达到：·脱硫效率高达95%以上，有利于地区和电厂实行总量控制；·技术成熟，设备运行可靠性高（系统可利用率达98%以上）；·单塔处理烟气量大，SO2脱除量大；·适用于任何含硫量的煤种的烟气脱硫；·对锅炉负荷变化的适应性强（30%—100%BMCR）；·设备布置紧凑减少了场地需求；·处理后的烟气含尘量大大减少；·吸收剂(石灰石)资源丰富，价廉易得；·脱硫副产物（石膏）便于综合利用，经济效益显著；2 系统基本工艺流程石灰石（石灰）/石膏湿法脱硫工艺系统主要有：烟气系统、吸收氧化系统、浆液制备系统、石膏脱水系统、排放系统组成。

其基本工艺流程如下：锅炉烟气经电除尘器除尘后，通过增压风机、GGH(可选)降温后进入吸收塔。

在吸收塔内烟气向上流动且被向下流动的循环浆液以逆流方式洗涤。

循环浆液则通过喷浆层内设置的喷嘴喷射到吸收塔中，以便脱除SO2、SO3、HCL和HF，与此同时在“强制氧化工艺”的处理下反应的副产物被导入的空气氧化为石膏（CaSO4·2H2O），并消耗作为吸收剂的石灰石。

循环浆液通过浆液循环泵向上输送到喷淋层中，通过喷嘴进行雾化，可使气体和液体得以充分接触。

每个泵通常与其各自的喷淋层相连接，即通常采用单元制。

在吸收塔中，石灰石与二氧化硫反应生成石膏，这部分石膏浆液通过石膏浆液泵排出，进入石膏脱水系统。

脱水系统主要包括石膏水力旋流器（作为一级脱水设备）、浆液分配器和真空皮带脱水机。

石灰石－石膏湿法烟气脱硫工艺原理及特点一、工艺原理该工艺采用石灰石或石灰做脱硫吸收剂，石灰石破碎与水混合，磨细成粉壮，制成吸收浆液（当采用石灰为吸收剂时，石灰粉经消化处理后加水搅拌制成吸收浆）。

在吸收塔内，烟气中的SO2与浆液中的CaCO3(碳酸钙)以及鼓入的氧化空气进行化学反应生成二水石膏，二氧化硫被脱除。

吸收塔排出的石膏浆液经脱水装置脱水后回收。

脱硫后的烟气经除雾器去水、换热器加热升温后进入烟囱排向大气。

烟气从吸收塔下侧进入，与吸收浆液逆流接触，在塔内CaCO3与SO2、H2O进行反应，生成CaSO3·1/2H2O和CO2↑；对落入吸收塔浆浆池的CaSO3·1/2H2O和O2、H2O 再进行氧气反应，得到脱流副产品二水石膏。

化学反应方程式：2CaCO3+H2O+2SO2====2CaSO3·1/2H2O+2CO22CaSO3·1/2H2O+O2+3H2O====2CaSO4·2H2O二、FGD烟气系统的原理从锅炉引风机后烟道引出的烟气，通过增压风机升压，烟气换热器（GGH）降温后，进入吸收塔，在吸收塔内与雾状石灰石浆液逆流接触，将烟气脱硫净化，经除雾期除去水雾后，又经GGH升温至大于75摄氏度，再进入净烟道经烟囱排放。

脱硫系统在引风机出口与烟囱之间的烟道上设置旁路挡板门，当FGD装置运行时，烟道旁路挡板门关闭，FGD装置进出口挡板门打开，烟气通过增压风机的吸力作用引入FGD系统。

在FGD装置故障和停运时，旁路挡板门打开，FGD装置进出口挡板门关闭，烟气由旁路挡板经烟道直接进入烟囱，排向大气，从而保证锅炉机组的安全稳定运行。

FGD装置的原烟气挡板、净烟气挡板及旁路挡板一般采用双百叶挡板并设置密封空气系统。

旁路挡板具有快开功能，快开时间要小于10s，挡板的调整时间在正常情况下为75s，在事故情况下约为3~10s。

一、旁路挡板门的控制原理概述一、烟气脱硫挡板风门的结构简述1．烟气脱硫挡板风门——风门框架和截面的主体部分和叶片均按设计用不同材质、规格的钢板制造。

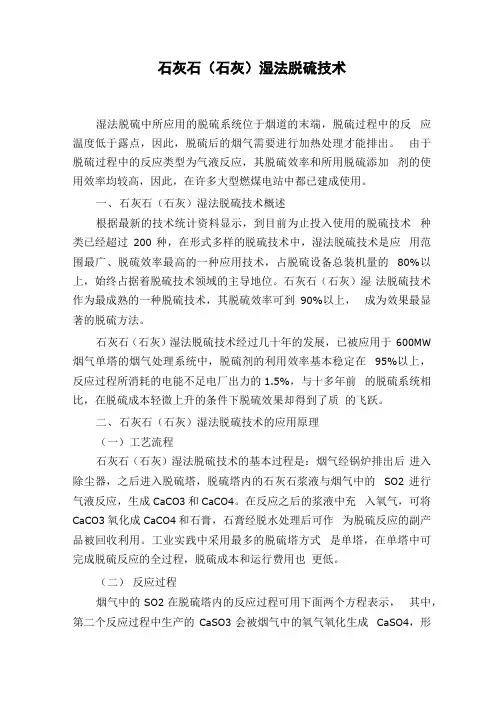

石灰石（石灰）湿法脱硫技术湿法脱硫中所应用的脱硫系统位于烟道的末端，脱硫过程中的反应温度低于露点，因此，脱硫后的烟气需要进行加热处理才能排出。

由于脱硫过程中的反应类型为气液反应，其脱硫效率和所用脱硫添加剂的使用效率均较高，因此，在许多大型燃煤电站中都已建成使用。

一、石灰石（石灰）湿法脱硫技术概述根据最新的技术统计资料显示，到目前为止投入使用的脱硫技术种类已经超过200种，在形式多样的脱硫技术中，湿法脱硫技术是应用范围最广、脱硫效率最高的一种应用技术，占脱硫设备总装机量的80%以上，始终占据着脱硫技术领域的主导地位。

石灰石（石灰）湿法脱硫技术作为最成熟的一种脱硫技术，其脱硫效率可到90%以上，成为效果最显著的脱硫方法。

石灰石（石灰）湿法脱硫技术经过几十年的发展，已被应用于600MW 烟气单塔的烟气处理系统中，脱硫剂的利用效率基本稳定在95%以上，反应过程所消耗的电能不足电厂出力的1.5%，与十多年前的脱硫系统相比，在脱硫成本轻微上升的条件下脱硫效果却得到了质的飞跃。

二、石灰石（石灰）湿法脱硫技术的应用原理（一）工艺流程石灰石（石灰）湿法脱硫技术的基本过程是：烟气经锅炉排出后进入除尘器，之后进入脱硫塔，脱硫塔内的石灰石浆液与烟气中的SO2进行气液反应，生成CaCO3和CaCO4。

在反应之后的浆液中充入氧气，可将CaCO3氧化成CaCO4和石膏，石膏经脱水处理后可作为脱硫反应的副产品被回收利用。

工业实践中采用最多的脱硫塔方式是单塔，在单塔中可完成脱硫反应的全过程，脱硫成本和运行费用也更低。

（二）反应过程烟气中的SO2在脱硫塔内的反应过程可用下面两个方程表示，其中，第二个反应过程中生产的CaSO3会被烟气中的氧气氧化生成CaSO4，形成副产品被回收利用。

SO2+CaCO3—CaSO3+CO2 石灰石浆液（1）SO2+Ca（OH）2—CaSO3+H2O 石灰浆液（2）（三）脱硫效率脱硫效率受到诸多因素的影响，其中，脱硫塔中的pH值对脱硫效率会产生较大的影响。

石灰石-石膏湿法烟气脱硫工艺的化学原理一、概述：脱硫过程就是吸收，吸附，催化氧化和催化还原，石灰石浆液洗涤含SO2烟气，产生化学反应分离出脱硫副产物，化学吸收速率较快与扩散速率有关，又与化学反应速度有关，在吸收过程中被吸收组分的气液平衡关系，既服从于相平衡（液气比L/G，烟气和石灰石浆液的比），又服从于化学平衡（钙硫比Ca/S，二氧化硫与炭酸钙的化学反应）。

1、气相：烟气压力，烟气浊度，烟气中的二氧化硫含量，烟尘含量，烟气中的氧含量，烟气温度，烟气总量2、液相：石灰石粉粒度，炭酸钙含量，黏土含量，与水的排比密度，3、气液界面处：参加反应的主要是SO2和HSO3－，它们与溶解了的CaCO3的反应是瞬间进行的。

二、脱硫系统整个化学反应的过程简述：1、 SO2在气流中的扩散，2、扩散通过气膜3、 SO2被水吸收，由气态转入溶液态，生成水化合物4、 SO2水化合物和离子在液膜中扩散5、石灰石的颗粒表面溶解，由固相转入液相6、中和（SO2水化合物与溶解的石灰石粉发生反应）7、氧化反应8、结晶分离，沉淀析出石膏，三、烟气的成份：火力发电厂煤燃烧产生的污染物主要是飞灰、氮氧化物和二氧化硫，使用静电除尘器可控制99%的飞灰污染。

四、二氧化硫的物理、化学性质：①. 二氧化硫SO2的物理、化学性质：无色有刺激性气味的有毒气体。

密度比空气大，易液化（沸点-10℃），易溶于水，在常温、常压下，1体积水大约能溶解40体积的二氧化硫，成弱酸性。

SO2为酸性氧化物，具有酸性氧化物的通性、还原性、氧化性、漂白性。

还原性更为突出，在潮湿的环境中对金属材料有腐蚀性，液体SO2无色透明，是良好的制冷剂和溶剂，还可作防腐剂和消毒剂及还原剂。

②. 三氧化硫SO3的物理、化学性质：由二氧化硫SO2催化氧化而得，无色易挥发晶体，熔点16.8℃，沸点44.8℃。

SO3为酸性氧化物，SO3极易溶于水，溶于水生成硫酸H2SO4,同时放出大量的热，③. 硫酸H2SO4的物理、化学性质：二元强酸，纯硫酸为无色油状液体，凝固点为10.4℃，沸点338℃，密度为1.84g/cm3,浓硫酸溶于水会放出大量的热，具有强氧化性（是强氧化剂）和吸水性，具有很强的腐蚀性和破坏性，五、石灰石湿－石膏法脱硫化学反应的主要动力过程：1、气相SO2被液相吸收的反应：SO2经扩散作用从气相溶入液相中与水生成亚硫酸H2SO3亚硫酸迅速离解成亚硫酸氢根离子HSO3－和氢离子H＋，当PH值较高时，HSO3二级电离才会生成较高浓度的SO32－，要使SO2吸收不断进行下去，必须中和电离产生的H＋，即降低吸收剂的酸度，碱性吸收剂的作用就是中和氢离子H＋当吸收液中的吸收剂反应完后，如果不添加新的吸收剂或添加量不足，吸收液的酸度迅速提高，PH值迅速下降，当SO2溶解达到饱和后，SO2的吸收就告停止，脱硫效率迅速下降2、吸收剂溶解和中和反应：固体CaCO3的溶解和进入液相中的CaCO3的分解，固体石灰石的溶解速度，反应活性以及液相中的H＋浓度（PH值）影响中和反应速度和Ca2+的氧化反应，以及其它一些化合物也会影响中和反应速度。

石灰石-石膏湿法脱硫工艺的基本原理一、石灰石-石膏湿法脱硫工艺的基本原理石灰石——石膏湿法烟气脱硫工艺的原理是采用石灰石粉制成浆液作为脱硫吸收剂，与经降温后进入吸收塔的烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙，以及加入的氧化空气进行化学反应，最后生成二水石膏。

脱硫后的净烟气依次经过除雾器除去水滴、再经过烟气换热器加热升温后，经烟囱排入大气。

由于在吸收塔内吸收剂经浆液再循环泵反复循环与烟气接触，吸收剂利用率很高，钙硫比较低(一般不超过1.1)，脱硫效率不低于95%，适用于任何煤种的烟气脱硫。

石灰石——石膏湿法烟气脱硫工艺的化学原理:烟气中的SO2溶解于水中生成亚硫酸并离解成氢离子和HSO 离子;烟气中的氧(由氧化风机送入的空气)溶解在水中，将 HSO 氧化成SO ; ? 吸收剂中的碳酸钙在一定条件下于水中生成Ca2+;在吸收塔内，溶解的二氧化硫、碳酸钙及氧发生化学反应生成石膏(CaSO4?2H2O)。

由于吸收剂循环量大和氧化空气的送入，吸收塔下部浆池中的HSO或亚硫酸盐几乎全部被氧化为硫酸根或硫酸盐，最后在CaSO4达到一定过饱和度后结晶形成石膏—CaSO4?2H2O，石膏可根据需要进行综合利用或抛弃处理。

二、工艺流程及系统湿法脱硫工艺系统整套装置一般布置在锅炉引风机之后，主要的设备是吸收塔、烟气换热器、升压风机和浆液循环泵我公司采用高效脱除SO2的川崎湿法石灰石,石膏工艺。

该套烟气脱硫系统(FGD)处理烟气量为定洲发电厂,1和,2机组(2×600MW)100,的烟气量，定洲电厂的FGD系统由以下子系统组成:(1)吸收塔系统(2)烟气系统(包括烟气再热系统和增压风机)(3)石膏脱水系统(包括真空皮带脱水系统和石膏储仓系统)(4)石灰石制备系统(包括石灰石接收和储存系统、石灰石磨制系统、石灰石供浆系统) (5)公用系统(6)排放系统(7)废水处理系统1、吸收塔系统吸收塔采用川崎公司先进的逆流喷雾塔，烟气由侧面进气口进入吸收塔，并在上升区与雾状浆液逆流接触，处理后的烟气在吸收塔顶部翻转向下，从与吸收塔烟气入口同一水平位置的烟气出口排至烟气再热系统。

火电厂石灰石∕石灰-石膏湿法烟气脱硫系统运行导则概述及解释说明1.1 概述:烟气脱硫是指通过对石灰石或石灰-石膏湿法进行处理，去除火电厂烟气中的硫化物，以减少大气污染和保护环境。

该系统运行导则旨在提供指导和规范，确保火电厂石灰石/石灰-石膏湿法的脱硫系统能够高效、安全地运行。

1.2 文章结构:本文将按以下结构进行描述: 引言、正文、火电厂石灰石/石灰-石膏湿法烟气脱硫系统运行导则概述、解释说明和结论等。

1.3 目的:本文的主要目的是详细介绍火电厂石灰石/石灰-石膏湿法烟气脱硫系统运行导则，并提供相应的解释说明。

通过了解该系统的运行原理和注意事项，可以加强对其重要性和操作技术要求的认识，并有效地应用于实践中。

这一部分主要对文章引言部分进行了概述，简要介绍了文章所涉及的内容和目标。

2. 正文在火电厂中，烟气脱硫系统是一项关键的环保设备，用于降低燃煤过程中产生的二氧化硫（SO2）排放。

其中，火电厂石灰石/石灰-石膏湿法是一种广泛应用的技术，在全球范围内被广泛采用。

2.1 火电厂石灰石/石灰-石膏湿法的基本原理火电厂使用石灰石或者活性石灰作为脱硫剂，并与进入脱硫系统的废气相接触。

这些脱硫剂会与废气中的二氧化硫发生化学反应，生成硫酸钙或者其他低水溶性物质。

这些物质会被捕集并沉积在吸收塔中的喷射层上。

通过周期性地从喷射层上刮走含有脱除硫酸盐沉淀物的污泥，并将其送至富含二氧化碳的稀释乳液中，就可以得到可回收的CaCO3或Ca(OH)2溶液，并继续循环使用于吸收塔的喷射装置中。

2.2 石灰石/石灰-石膏湿法系统运行导则为确保火电厂石灰石/石灰-石膏湿法系统的高效稳定运行，以下是一些运行导则：2.2.1 控制废气流量和温度：废气流量和温度对于脱硫反应的进行至关重要。

必须通过合适的调节措施确保进入吸收塔的废气流量和温度在合适的范围内，以保证反应能够顺利进行。

2.2.2 确保脱硫剂供应充足：火电厂需要确保有足够的石灰石或者活性石灰供应给脱硫系统，以满足脱硫反应所需。

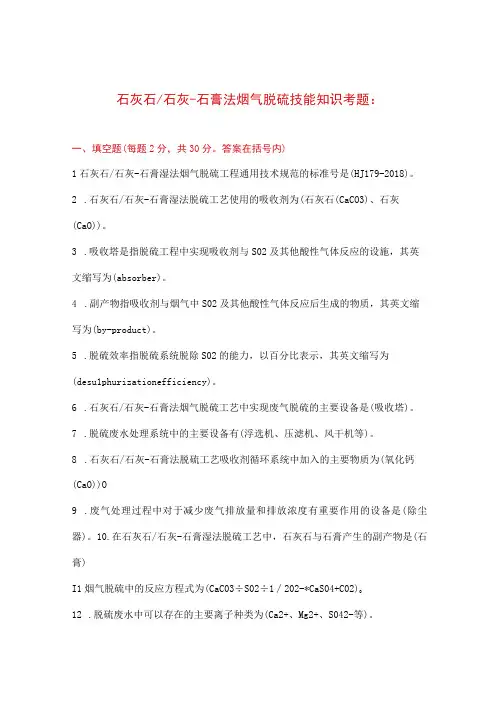

石灰石/石灰-石膏法烟气脱硫技能知识考题：一、填空题(每题2分，共30分。

答案在括号内)1石灰石/石灰-石膏湿法烟气脱硫工程通用技术规范的标准号是(HJ179-2018)。

2.石灰石/石灰-石膏湿法脱硫工艺使用的吸收剂为(石灰石(CaCO3)、石灰(CaO))。

3.吸收塔是指脱硫工程中实现吸收剂与S02及其他酸性气体反应的设施，其英文缩写为(absorber)。

4.副产物指吸收剂与烟气中S02及其他酸性气体反应后生成的物质，其英文缩写为(by-product)。

5.脱硫效率指脱硫系统脱除S02的能力，以百分比表示，其英文缩写为(desu1phurizationefficiency)。

6.石灰石/石灰-石膏法烟气脱硫工艺中实现废气脱硫的主要设备是(吸收塔)。

7.脱硫废水处理系统中的主要设备有(浮选机、压滤机、风干机等)。

8.石灰石/石灰-石膏法脱硫工艺吸收剂循环系统中加入的主要物质为(氧化钙(CaO))O9.废气处理过程中对于减少废气排放量和排放浓度有重要作用的设备是(除尘器)。

10.在石灰石/石灰-石膏湿法脱硫工艺中，石灰石与石膏产生的副产物是(石膏)I1烟气脱硫中的反应方程式为(CaC03÷S02÷1∕202-*CaS04+C02)12.脱硫废水中可以存在的主要离子种类为(Ca2+、Mg2+、S042-等)。

13.脱硫废水中重金属离子主要存在的形式为(离子态)。

14.压滤机是一种对固体颗粒进行压缩的设备，常用于脱硫废水中对（石膏）的压水处理。

15.在石灰石/石灰-石膏湿法脱硫工艺中，烟气含尘排放标准的污染物名称为（悬浮颗粒物）。

二、判断题（每题2分，共20分。

答案在括号内，T表示正确，F表示错误）1.石灰石/石灰-石膏法烟气脱硫是常用的一种烟气脱硫工艺。

（T）2.石灰石/石灰-石膏湿法脱硫工艺只能用于脱除S02,不能脱除NOx等其他污染物。

（T）3.在石灰石/石灰-石膏湿法脱硫工艺中，石灰循环使用需要通过氧化钙与水化钙的反应实现。

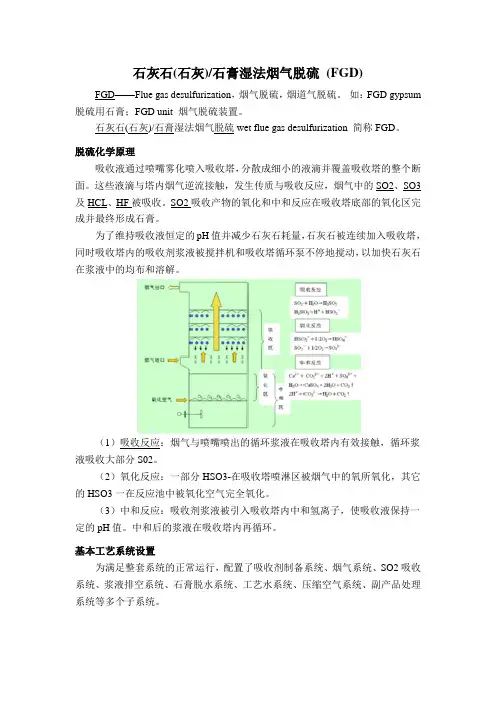

石灰石(石灰)/石膏湿法烟气脱硫(FGD) FGD——Flue gas desulfurization，烟气脱硫，烟道气脱硫。

如：FGD gypsum 脱硫用石膏；FGD unit 烟气脱硫装置。

石灰石(石灰)/石膏湿法烟气脱硫 wet flue gas desulfurization 简称FGD。

脱硫化学原理吸收液通过喷嘴雾化喷入吸收塔，分散成细小的液滴并覆盖吸收塔的整个断面。

这些液滴与塔内烟气逆流接触，发生传质与吸收反应，烟气中的SO2、SO3及HCL、HF被吸收。

SO2吸收产物的氧化和中和反应在吸收塔底部的氧化区完成并最终形成石膏。

为了维持吸收液恒定的pH值并减少石灰石耗量，石灰石被连续加入吸收塔，同时吸收塔内的吸收剂浆液被搅拌机和吸收塔循环泵不停地搅动，以加快石灰石在浆液中的均布和溶解。

（1）吸收反应：烟气与喷嘴喷出的循环浆液在吸收塔内有效接触，循环浆液吸收大部分S02。

（2）氧化反应：一部分HSO3-在吸收塔喷淋区被烟气中的氧所氧化，其它的HSO3一在反应池中被氧化空气完全氧化。

（3）中和反应：吸收剂浆液被引入吸收塔内中和氢离子，使吸收液保持一定的pH值。

中和后的浆液在吸收塔内再循环。

基本工艺系统设置为满足整套系统的正常运行，配置了吸收剂制备系统、烟气系统、SO2吸收系统、浆液排空系统、石膏脱水系统、工艺水系统、压缩空气系统、副产品处理系统等多个子系统。

FGD系统防护措施在石灰石湿式FGD装置中，设备、管道和管件普遍存在不同程度的磨损、腐蚀和结垢现象，对FGD装置的安全经济运行构成了重大威胁，因此，必须进行有效的防治。

此外，在北方，冬季还要防止FGD装置冰冻。

1、防止结垢堵塞的对策FCD装置中发生的结垢堵塞现象是十分普遍的。

产生的结垢大致有3种形式。

一种是灰垢，高温烟气中的灰份在遇到喷淋液的阻力后，与喷淋的石膏浆液一起堆积在入口，越积越多，其主要成份是灰份和CaSO4，在吸收塔入口干湿交界处十分明显。

石灰石湿法烟气脱硫技术一.工艺流程1脱硫系统由下列子系统组成：1.1石灰石制粉系统1.2吸收剂制备与供应系统1.3烟气系统1.4 SO2吸收系统1.5石膏处理系统1.6废水处理系统1.7公用系统1.8电气系统2 .烟气脱硫工艺流程简介(石灰石——石膏湿法脱硫工艺流程图)作为脱硫吸收剂的石灰石选用石灰石矿生产的3-10mm、水份＜1%的石灰石颗粒，运输至石灰石料仓。

石灰石经磨粉机磨制成325目90%通过、颗粒度≤43μm的石灰石粉。

合格的石灰石粉经制浆系统与水配置成30%浓度的悬浮浆液，根据烟气脱硫的需要，在自动控制系统的操纵下通过石灰石浆液泵和管道送入吸收塔系统。

石灰石由于其良好的活性和低廉的价格因素是目前世界上广泛采用的脱硫剂制备原料。

烟气脱硫系统采用将升压风机布置在吸收塔上游烟气侧运行的设计方案，以保证整个FGD 系统均为正压运行操作，同时还可以避免升压风机可能受到的低温烟气腐蚀。

升压风机为烟气提供压头，使烟气能克服整个FGD系统从进口分界到烟囱之间的烟气阻力。

为了将FGD系统与锅炉分离开来在整个脱硫烟气系统中设置有带气动执行机构保证零泄漏的烟气档板门.在要求紧急关闭FGD系统的状态下，旁路档板门在5s自动快速开启，原烟气档板门在55s、净烟气档板门50s内自动关闭。

为防止烟气在档板门中泄漏，原烟气和旁路档板门设有密封空气系统。

脱硫系统运行时，锅炉至烟囱的旁路档板门关闭，锅炉引风机来的全部烟气经过各自的原烟气档板门汇合后进入升压风机.升压后的烟气至气气热交换器（GGH）原烟气侧，GGH 选用回转再生式烟气换热器,涂搪瓷换热元件选用先进波形和高传热系数产品, 以减小GGH总重和节约业主方未来更换换热元件的费用。

GGH利用锅炉出来的原烟气来加热经脱硫之后的净烟气，使净烟气在烟囱进口的最低温度达到80℃以上, 大于酸露点温度后排放至烟囱。

GGH转子采用中心驱动方式。

每台GGH设两台电动驱动装置，一台主驱动，一台备用, 电机均采用空气冷却形式。

石灰石石膏湿法烟气脱硫工艺简介和基本过程石灰石（石灰）---石膏湿法脱硫工艺是湿法脱硫的一种，是目前世界上应用范围最广、工艺技术最成熟的标准脱硫工艺技术。

是当前国际上通行的大机组火电厂烟气脱硫的基本工艺。

它采用价廉易得的石灰石作脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液，在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应被脱除，最终反应产物为石膏。

脱硫后的烟气经除雾器除去带出的细小液滴，经换热器加热升温后排入烟囱。

脱硫石膏浆经脱水装置脱水后回收。

由于吸收浆液循环利用，脱硫吸收剂的利用率很高。

最初这一技术是为发电容量在100MW 以上、要求脱硫效率较高的矿物燃料发电设备配套的，但近几年来，这一脱硫工艺也在工业锅炉和垃圾电站上得到了应用根据美国EPRI统计，目前已经开发的脱硫工艺大约有近百种，但真正实现工业应用的仅10多种。

已经投运或正在计划建设的脱硫系统中，湿法烟气脱硫技术占80%左右。

在湿法烟气脱硫技术中，石灰石/石灰—石膏湿法烟气脱流技术是最主要的技术，其优点是：1、技术成熟，脱硫效率高，可达95%以上；2、原料来源广泛、易取得、价格优惠；3、大型化技术成熟，容量可大可小，应用范围广；4、系统运行稳定，变负荷运行特性优良；5、副产品可充分利用，是良好的建筑材料；6、只有少量的废物排放，并且可实现无废物排放；7、技术进步快。

石灰石/石灰—石膏湿法烟气脱硫工艺，一般布置在锅炉除尘器后尾部烟道，主要有：工艺水系统、石灰石制浆系统、脱硫塔系统、石膏脱水系统、废水处理系统、事故浆液系统、DCS控制系统、电气系统等分系统。

基本工艺过程在石灰石一石膏湿法烟气脱硫工艺中，俘获二氧化硫（SO2）的基本工艺过程：烟气进入吸收塔后，与吸收剂浆液接触、进行物理、化学反应，最后产生固化二氧化硫的石膏副产品。

基本工艺过程为：（1）气态SO2与吸收浆液混合、溶解（2）SO2进行反应生成亚硫根（3）亚硫根氧化生成硫酸根（4）硫酸根与吸收剂反应生成硫酸盐（5）硫酸盐从吸收剂中分离用石灰石作吸收剂时，SO2在吸收塔中转化，其反应简式式如下：CaCO3+SO2→CaSO3+CO2CaCO3+2SO2+H2O ←→Ca(HSO3)2+CO2在此，含CaCO3的浆液被称为洗涤悬浮液，它从吸收塔的上部喷入到烟气中。

石灰石湿法烟气脱硫工艺流程英文回答：Wet Lime/Limestone Flue Gas Desulfurization Process.The wet lime/limestone flue gas desulfurization (FGD) process is a widely used technology for removing sulfur dioxide (SO2) from flue gases produced by power plants and other industrial facilities. The process involves the following steps:1. Preparation of Limestone Slurry.Limestone, which is primarily composed of calcium carbonate (CaCO3), is crushed and mixed with water to form a slurry. The slurry is then pumped to the scrubber system.2. Absorption of SO2。

The flue gases containing SO2 are directed into thescrubber, which is a large vessel designed to facilitate the absorption of acidic gases. Within the scrubber, the limestone slurry is sprayed into the flue gas stream, creating a fine mist. As the gas bubbles rise through the slurry, SO2 reacts with the calcium carbonate to form calcium sulfite (CaSO3) and calcium sulfate (CaSO4).3. Liquid-Solid Separation.The resulting slurry, now containing the absorbed SO2 in the form of calcium sulfite and calcium sulfate, is passed through a series of clarifiers or thickeners to separate the solids from the liquid. The solids, primarily consisting of calcium sulfite and sulfate, are collected as a byproduct.4. Oxidation of Calcium Sulfite.To improve the efficiency of the process, a portion of the calcium sulfite in the byproduct stream is oxidized to calcium sulfate using air or oxygen. This oxidation step increases the stability of the solid byproduct and reducesthe potential for scaling in the scrubber system.5. Disposal of Byproducts.The calcium sulfate byproduct from the wetlime/limestone FGD process can be disposed of in landfillsor used as a soil amendment. In some cases, the byproduct can be further processed into gypsum, which has various commercial applications.Advantages of Wet Lime/Limestone FGD:High efficiency in removing SO2。

烟气脱硫技术
烟气脱硫技术是一种用于减少或去除烟气中硫化物（如二
氧化硫）含量的技术。

目前常见的烟气脱硫技术主要有以
下几种：
1. 石灰石-石膏法（湿法脱硫）：将石灰石制成石灰浆，在烟气中喷洒并与二氧化硫发生反应形成石膏。

石膏用于制
作石膏板等产品，达到减少或去除烟气中二氧化硫的目的。

2. 石灰-纳米颗粒法：将石灰粉末与纳米颗粒（如二氧化钛）混合后喷洒到烟气中，通过氧化、氧化还原等反应使二氧
化硫转化为硫酸盐，达到脱硫的效果。

3. 浆液喷射脱硫法：将含有化学脱硫剂的浆液喷洒到烟气中，通过化学反应使二氧化硫转化为无害的硫酸盐。

4. 干式脱硫法：利用干燥的吸附剂（如活性炭、脱硫石灰）直接与烟气接触，吸附或与二氧化硫发生反应形成硫酸盐，实现脱硫。

5. 活性炭吸附脱硫：利用高表面积和吸附能力的活性炭吸
附烟气中的二氧化硫，达到减少或去除二氧化硫的效果。

这些烟气脱硫技术各有优缺点，适用于不同的工业领域和
污染源。

选择合适的脱硫技术需要考虑烟气成分、处理效率、投资和运行成本等因素。

石灰石石灰法脱硫原理
石灰石石灰法脱硫是一种常用的烟气脱硫技术，基于石灰石（CaCO3）在高温下分解为氧化钙（CaO）的原理进行脱硫。

在石灰石石灰法脱硫过程中，烟气经过预处理后，进入烟气脱硫装置。

石灰石作为脱硫剂被喷入烟道内，然后与烟气进行充分接触。

在高温下，石灰石中的CaCO3分解为CaO和CO2。

其中，CaO与烟气中的SO2反应生成硫酸钙（CaSO4），即
脱硫产物；CO2则从烟气中直接排放到大气中。

脱硫产物CaSO4可以保存和输送到其他地方进一步利用，比
如制备石膏板等建材产品。

值得注意的是，石灰石石灰法脱硫过程中，还需要控制一定的工艺参数，如烟气温度、石灰石喷射速率等，以确保脱硫效率和设备稳定运行。

石灰石石灰法脱硫具有工艺成熟、技术稳定、操作简单等优点，因此被广泛应用于火电厂等烟气脱硫领域。

然而，还需要进一步研究和改进，以提高脱硫效率和降低能耗，以满足环境保护的要求。
