压力表的计量管理培训课件

格式：ppt
大小：989.50 KB
文档页数：27

下载文档原格式

20121107压力表的计量管理培训课件

20535Q090 计量器具超期运行申请表申请单位：器具名称规格安装地点申请日期：有效日期申请事由审批意见
申请单位批准人：批准日期：
主管部门批准人：计量部批准人:
三、法定计量单位
是指国家以法令的形式，明确规定并且允许在全国范围内统一实行的计量单位。 1984年2月27日，国务院发布了《关于在我国统一实行法定计量单位的命令》，公布了《中华人民共和国法定计量单位》。我国的法定计量单位是以国际单位制为基础，结合我国的实际情况，适当的增加了一些其它单位构成的。
（二）、下列用途的测量设备属于B类测量设备 1、用于生产工艺控制，中间产品质量检验，有计量数据要求的测量设备。 2、用于企业内部经济核算的能源、物质管理用的测量设备。 3、固定安装在生产线上或装置上，计量数据要求较高的，但平时不允许拆装、实际检定必须和设备检修同步进行的测量设备。 4、对计量数据准确可靠有一定要求，但测量设备寿命较长，可靠性较高的测量设备。 5、专用测量设备、限定使用范围的测量设备以及固定指示点使用的测量设备。
分类测量设备的管理办法
A类测量设备的管理办法 1、列入A类管理范围的测量设备，必须严格管理。建立台帐，确定检定技术机构，并根据《测量设备管理目录》确定的检定周期，严格进行周期检定。检定周期不能超过检定规程规定的最长周期。 2、列入A类管理范围的强检测量设备，必须向政府计量行政部门或经政府计量行政部门授权的有关部门申请检定。 3、列入A类测量设备的检定应严格执行国家测量设备检定规程。没有国家测量设备检定规程的可自行制定测量设备校准方法，经计量部审查，批准后实施。
3、对于多功能测量设备，只使用部分功能时，按其实际使用要求，根据检定规程要求，适当减少检定项目或只作部分检定，但校准证书应给出量程范围、误差等测量结果，根据校准证书，在测量设备上贴限用标识。 4、没有检定规程和校准办法的测量设备，可自行制定测量设备校准方法，经计量部审查，批准后实施。。 5、测量设备准确度不高、性能稳定、使用不频繁的测量设备，检定周期可适当延长。

压力仪表应用培训教程[可修改版ppt]

• 在某些工业生产过程中，压力还直接影响产品的质量和生产效率。
• 此外，在一定的条件下，测量压力还可间接得出温度、流量和液位等参数。
3、生活实例
血压计
第二章、压力仪表的测量原理及分类
1、压力的基本概念
1.1、定义：压力是指均匀而垂直作用于单位面积上的，物理学中也称之为“压强 ” 在国际单位制中，压力的单位为帕斯卡 (Pa)，简称“帕(Pa)’。压力用P表示：即 P=F/A 式中：P—压力， Pa； F---垂直作用力，N； A---受力面积，m2
真空度、液位和比重的测量场合。
• 主要特点 ·量程0.1kPa至40MPa ·长期稳定性好 ·量程比可达100:1 ·按键设定量程 ·4~20mA或平方根输出，带HART通讯 ·精度，最高0.075级
单法兰压力变送器
• 应用对象：用于测量高温、腐蚀性或粘性液体。
• 主要特点量程6kPa至2MPa 液位测量精度0.25% 3/4英寸平膜片式或插入式膜片多种灌充液选择，可满足各种应用要求接液位材料：316L、哈氏合金C-276和钽 4～20mA带HART协议输出
• 缺点过载压力差
缆式静压液位变送器
• 应用行业：它可广泛应用于测量水池、河流、水库的水位。
• 主要特点灵敏度高，长期稳定性好可靠性强抗干扰能力强适用性广，安装简便
• 使用场合无法测量高温或具腐蚀性的介质
3051智能型压力变送器
压力/差压变送器
• 应用行业：它可广泛应用于差压、流量、表压、绝压、
• 1 kgf/cm2 = 0.9807×105Pa
• 1 mmH2O = 0.9807×10Pa • 1 mmHg = 1.332×102Pa
• 1 atm = 1.01325×105Pa

压力表培训课件(9月)

单位：
法定计量单位是帕斯卡（简称帕），符号为Pa，其它常用法定计量单位还有Kpa、Mpa
分类：
绝对压力、表压力、差压力
4
压力单位换算
0.98
bar
10 1kgf/cm2
mm
(公斤) 98
10.2
H20
kpa
kgf/
1000
1Mpa
cm2
Kpa (兆帕)
0.001ຫໍສະໝຸດ 1kpampa7.5
mmhg
(千帕)
绝对压力和表压力的关系
§ a P表压=P绝对压力—P大气压 § b P真空度=P大气压力—P绝对压力
CONTENTS
1 压力概念 2 压力仪表的分类及其优缺 3 压点力表的选用、校验、安装
4
测压仪表的分类
液柱式压力计弹性式压力计
活塞式压力计电气式压力计智能压力变送器
弹性压力计：
原理：
依据弹性力与被测压力平衡的原理制成，弹性元件变形位移量的多少反映了被测压力的大小。
试着连连看类型
智能变送器 A
电气式压力计 B 液柱式液位计 C 活塞式压力计 D
弹性压力计
E
原理
1、依据弹性力与被测压力平衡的原理制成 2、根据流体静力学原理 3、根据水压机液体传送压力的原理 4、将压力的变化转换为电阻、电感或电势等电量的变化。 5、微处理器
CONTENTS
1 压力概念 2 压力仪表的分类及其优缺 3 压点力表的选用、校验、安装
3、测量蒸汽压力时，应加装 G:凝液罐，
以防
止高温蒸汽直接与测压元件接触[图3-17（a）］；对于
有腐蚀性介质的压力测量，应加装有中性介F:质隔的离罐

企业计量设备使用维护培训教材.ppt

12 2019/12/12
安装取压点的选取
1、压力取源部件的安装位置应选在介质流束稳定的地方。
2、测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时，取源部件应倾斜向上安装。在水平的工艺管道上宜顺流束成锐角安装。
3、压力取源部件在水平和倾斜的工艺管道上安装时，取压口的方位应符合下列规定：
险场所,如防爆电接点压力表,防爆变送器等. 2.1.4专用型压力表由于被测量介质的特殊性,在压力表上应有规
定的色标，并注明特殊介质的名称.氧气表必须标以红色 “ 禁油 ” 字样，氢气用深绿色下横线色标，氨用黄色下横线色标等等。
6 2019/12/12
压力表的安装
： 1 压力表的安装位置应符合安装状态的要求，表盘不应水
（4）在被秤物加于台板上时，先关住横梁。
29 2019/12/12
磅秤的保管
（1）使用中的磅秤，按规定周期进行检定。
（2）磅秤要经常保持清洁，使用后要放在干燥清洁的地方，防止日晒雨淋，以免使零件锈蚀。台板上不得堆放物体，有闸把的磅秤应将闸把放开，以减少刀子和刀垫之间的磨损，无闸把的磅秤将横梁止动器关上。
27 2019/12/12
6）过秤多次后应检查空秤是否和原来正常情况一样，如发现不正常应进行调整，防止由于空秤的变化而影响准确。但不能在正称东西时转动调整平衡螺丝。
（7）过完秤后要及时把被称物体取下，不应久放。（8）易腐蚀环境下，秤砣应包装保存。
28 2019/12/12
使用时注意事项：
8 2019/12/12
3稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。其膜片及隔膜的材质，必须根据测量介质的特性选择。

压力仪表基础知识培训课件

了被测压力的大小。
§电容式压力传感器：将压力转换为电容量的变化，然后进行测量。
§测量膜盒一般填充硅油。中心感应片和两边固定弧形电极。当被测压力作用在隔离膜片上时通过硅油传递压力，引到中间感应膜片，使之产生位移，这样中间膜片到俩膜片距离不相再等，使俩边
§ 普通压力表
精密压力表
§远传式压力表
电接点压力表
§有的压力表背后有个小圆孔这是起什么作用的？
§当压力表测量气体或有毒液体时，在它的表壳背后有一个安全
孔（有黑色的橡胶垫堵着），这样当弹簧管渗漏，损坏时，表壳内的压力会把安全阀顶开，防止壳体内的压力冲破正面的玻璃伤人。
§ 膜式压力计：膜式压力计分为膜片压力计和膜盒压力计两种。前者主要用于测量腐蚀性介质或非凝固、非结晶的粘性介质的压力；后者常用于测量气体的微压或负压。它们的敏感元件分别是膜片和膜盒。
§电气式压力计组成：压力传感器、测量电路和信号处理装置。
§电气式压力计的种类很多，分类方式也不尽相同。从压力转换成电量的途径来看，可分为电阻式、电容式、电感式等等；还有电磁效应、压阻效应、压电效应、光电效应等等。
§电阻应变片式压力传感器
被测压力作用于弹性敏感元件上，使它产生变形，在其变形的部位粘贴有电阻应变片，电阻应变片感受被测压力的变化，按这种原理设计的传感器称为电阻应变片式压力传感器。
﹝3﹞活塞式压力计
§活塞式压力计：将被测压力转换成活塞上所加平衡砝码的重量进行测量。
§活塞式压力计是基于帕斯卡定律及流体静力学平衡原理产生的一种高准确度、高复现性和高可信度的标准压力计量仪器 .
﹝4﹞电气式压力计
§电气式压力计：电气式压力计通常是将压力的变化转换为电阻、电感或电势等电量的变化，构成各种压力传感器。由于它输出的是电量，便于信号远传，尤其是便于与计算机连接组成数据自动采集系统，所以得到了广泛的应用，极大地推进了自控技术的发展。

压力表常规知识培训教材

①有限制钉的压力表在无压力时，指针转动后不能回到限制钉处；没有限制钉的压力表在无压力时，指针离零位的数值超过压力表规定允许的最大误差。
②表面玻璃破碎或表盘刻度模糊不清。 ③铅封损坏或超过校验有效期限。 ④表内漏汽或指针跳动。 ⑤其他影响压力表准确的缺陷。
七、常用压力单位及换算
帕斯卡Pa(N/m2 )；千克力每平方厘米Kgf/cm2；巴bar；毫巴mbar ；标准大气压 atm ；托torr ；英寸水柱inH2O ；毫米汞柱mmHg ；磅每平方英寸PSI(lb/in2)
压力表按其测量精确度，可分为精密压力表、一般压力表。精密压力表的测量精确度等级分别为0.1、0.16、0.25、0.4级；一般压力表的测量精确度等级分别为1.0、1.6、2.5、4.0级。
压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。一般压力表以大气压力为基准；绝压表以绝对压力零位为基准；差压表测量两个被测压力之差。
（4）压力表用于测量的介质如果有腐蚀性，那么一定要根据腐蚀性介质的具体温度、浓度等参数来选用不同的弹性元件材料，否则达不到预期的目的。
（5）日常重视使用维护，定期进行检查、清洗并做好使用情况记录。（6）压力表一般检定周期为半年或一年。强制检定是保障压力表技术性能可靠、
量值传递准确、有效保证安全生产的法律措施。（7）压力表有下列情况之一者，应停止使用。
压力表刻度盘下方圆圈内的数安为压力表的精度等级标记。表示该表的基本误差不超过满量程的百分数。数字越小精度越高。
在测量范围内的压力值由指针显示，刻度盘的指示范围一般做成270度。
四、压力表的结构及工作原理
五、压力表的安装设置
（1）应设置在便于观察、清理处，应避免受到辐射热、冻结或振动等不利因素影响；

计量管理常用知识培训教材(课堂PPT)

计量保证——用于保证计量可靠和适当的测量准确度的全部法规、技术手段及必要的各种运作。
计量控制——根据国家法规由指定的机构提供计量保证的工作体系。计量控制通过计量器具控制、计量监督和计量评审予以实施。
计量确认——为确保测量设备处于满足预期使用要求的状态所需要的一组操作。
计量监督——为核查计量器具是否依照计量法律、法规正确使用和诚实使用，而对计量器具制造、安装、修理或使用进行控制的程序。
第一层次是法律：即《中华人民共和国计量法》第二层次是法规：
1. 国务院依据《中华人民共和国计量法》制定或批准的计量行政法规，例如：有《中华人民共和国计量法实施细则》、《中华人民共和国强制检定的工作计量器具检定管理办法》、《中华人民共和国进口计量器具监督管理办法》等。 2. 省、自治区、直辖市及较大市人大或其常务委员会制定的地方性计量法规。第三层次是规章：包括： 1. 部门规章, 例如：《中华人民共和国计量法条文解释》、《计量标准考核办法》、《计量检定人员管理办法》、《定量包装商品计量监督规定》等。 2.省、自治区、直辖市及较大市政府制定的地方性计量规章。如浙江省人民政府第84号令《浙江省计量监督管理办法》等。
量单位”。 2、实施法定计量单位的重要意义在一个国家里，如果计量单位不统一，同并用几种量单
位制，生产、科技商贸、文化交流会遇到一系列的困难也会给实际工作和人民生活带来种种不便，浪费很多人力、物力、财力和时间，而且容易产生混乱和差错。因此，实行统一的计量单位，有利于发展国民经济、文化教育事业，有利于推动科学技术的进步，同时，采用国际单位制将使我国和绝大多数国家具有共同计量语言，利于推动我国对外贸、科技协作和文化交流的发展。
径、距离、高度和波长等都属于同一种量。在同一种量中，

计量基础知识培训讲义PPT课件

质保部计量科
2004年10月
计量知识汇编---- 内部培训教材
材料的机械性能和试验机
材料的主要机械性能强度、弹性、塑性、韧性、蠕变、疲劳、硬度
试验机介绍拉力试验机压力试验机
质保部计量科
2004年10月
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
➢热力学温标
热力学温标又称开尔文温标，或称绝对温标，它规定分子运动停止时的温度为绝对零度，记符号为K。
质保部计量科
2004年10月
计量知识汇编---- 内部培训教材
温度检测基础知识
热电偶 ➢热电偶测温基本原理
将两种不同材料的导体或半导体和焊接起来，构成一个闭合回路。当导体和的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。 ➢热电偶的种类
2004年10月
计量知识汇编---- 内部培训教材
实验室计量知识
质保部计量科
2004年10月
计量知识汇编---- 内部培训教材标准物质的基础知识
标准物质是具有一种或多种足够均匀和很好确定了的特性量值，用于校准仪器、评价测量方法或给物质赋值的材料或物质。 ➢一级标准物质(Certified Reference Materials简称CRMs)
测试指标包括两个数据: 测试压力和允许泄漏率中心问题是: 多大的泄漏率能保证在工作条件下没有液体泄漏
质保部计量科
2004年10月
计量知识汇编---- 内部培训教材
泄漏检测基础知识
影响测量结果的因素： ➢温度影响 ➢容积变化 ➢ 试漏仪的重复性 ➢密封不严 ➢累积泄漏 ➢被测容器的表面潮湿

压力仪表员工培训PPT课件

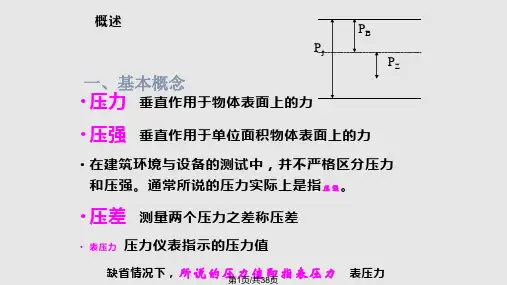

指
表压
力
表压力
压力单位
• 帕(Pa) N/m2，国际单位 • 兆帕(MPa) 106Pa • 工程大气压， kgf/cm2 ，98070 Pa
• 约等于一个大气压（1.013e+5 Pa) ，“自来水压头是5公斤”，用的就是这个单位。
• mmH2O， 9.81 Pa • mmHg ，133 Pa
电气式压力检测
一．电容式压力传感器：将弹性元件的位移转变成电信号。
第14页/共38页
运算放大器式电路
最大特点：能克服变极距型电容传感器的非线性
C
∑ -A Cx
～u
u0
运算放大器式电路原理图
Cx是传感器电容 C是固定电容
u0是输出电压信号
第15页/共38页
由运算放大器工作原理可知
u0
1 / ( jCx ) u 1 / ( jC)
此时输出电压U0仍可表示为：
U0
E
R1 R1 R2
R3 R3 R4
电桥的平衡条件:
这是我们熟知的：U0=0 →R1R4-R2R3=0
第27页/共38页
电压灵敏度
(1)单臂电桥
实际应用中，可用电阻应变片来代替R1，设桥臂比n :
根据电桥的平衡条件，在平衡条件下有： R2 R4 n
R1 R3
应变片受应变作用，电桥从平衡状态开始， R 1→ R 1+ΔR 1， U0 为：
R2 R1 , 平衡(应变为零)时 R1 R2
U0
E
R1
R1 R1 R1 R2
R2
R3 R3 R4
1 R1
E
R1 1 n
1
n n
E
1 1

压力表操作知识培训共9页

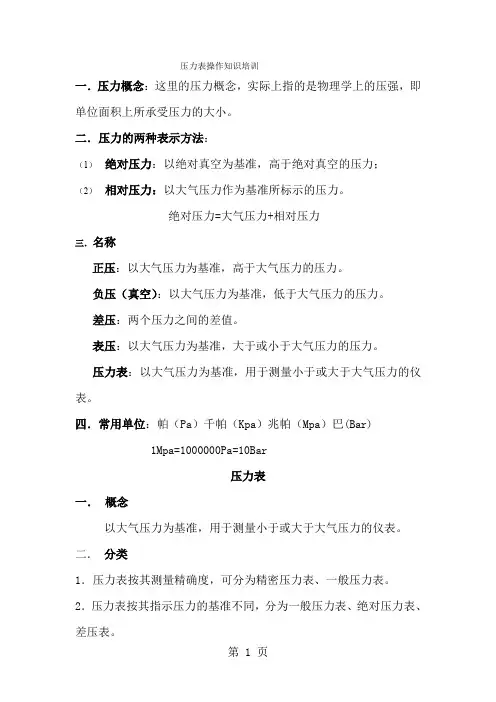

压力表操作知识培训一．压力概念：这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。

二．压力的两种表示方法：（1）绝对压力：以绝对真空为基准，高于绝对真空的压力；（2）相对压力：以大气压力作为基准所标示的压力。

绝对压力=大气压力+相对压力三．名称正压：以大气压力为基准，高于大气压力的压力。

负压（真空）：以大气压力为基准，低于大气压力的压力。

差压：两个压力之间的差值。

表压：以大气压力为基准，大于或小于大气压力的压力。

压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。

四．常用单位：帕（Pa）千帕（Kpa）兆帕（Mpa）巴(Bar)1Mpa=1000000Pa=10Bar压力表一．概念以大气压力为基准，用于测量小于或大于大气压力的仪表。

二．分类1．压力表按其测量精确度，可分为精密压力表、一般压力表。

2．压力表按其指示压力的基准不同，分为一般压力表、绝对压力表、差压表。

3．压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表及高压表。

4．压力表按其组成，液柱式，电子式和机械式。

本部分就机械式做以介绍。

三．机械式压力表在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

（1）组成弹性敏感元件齿轮传动机构指针外壳等（2）原理压力表通过表内的敏感原件的弹性形变，再由表内机械转换机构将压力变形传导至指针，引起指针转动来显示压力。

（3）弹性敏感元件的种类：弹簧管（波登管），膜片，膜盒，波纹管。

机械式压力表并由此分类。

（4）弹簧管式压力表弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。

弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。

弹簧管的测量范围一般在0.1MPa ~ 250MPa。

目前，国内各生产厂家的压力表结构大同小异，主要由接口支撑部件、测量机构、传动放大机构和示数装置组成。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一、测量设备分类管理程序二、压力表的分类管理三、法定计量单位四、监视和测量设备台账的填写五、检定申请表的填报六、压力表的送检、取回与现场标识管理七、压力表检定情况的反馈与台账的动态管理
一、测量设备分类管理程序
目前分公司的测量设备分为A、B、C三大类。具体的分类原则如下：（一）、下列用途的测量设备属于A类测量设备 1、经政府计量部门考核授权，用于量值传递的公司最高计量标准器具。（计量部） 2、《计量法》规定的用于贸易结算、安全防护、医疗卫生和环境监测方面的列入国家强制检定目录内的工作计量器具。 3、用于终端产品质量检验，进出公司物料、水、电、汽、风和能源计量、班组车间进行成本核算及计量数据要求高的关键部位工艺控制的测量设备。
（三）、下列用途的测量设备属于C类测量设备 1、一般工具类测量设备。 2、与设备配套不能拆卸的指示仪表、盘装表等测量设备。 3、对计量数据无准确度要求的指示用测量设备。 4、国家计量行政部门命令允许一次性使用或实行有效期管理的测量设备。 5、低值易耗、性能稳定的测量设备。 6、量筒、量杯、滴定管、吸管等玻璃量具。
3、对于多功能测量设备，只使用部分功能时，按其实际使用要求，根据检定规程要求，适当减少检定项目或只作部分检定，但校准证书应给出量程范围、误差等测量结果，根据校准证书，在测量设备上贴限用标识。 4、没有检定规程和校准办法的测量设备，可自行制定测量设备校准方法，经计量部审查，批准后实施。。 5、测量设备准确度不高、性能稳定、使用不频繁的测量设备，检定周期可适当延长。
（二）、下列用途的测量设备属于B类测量设备 1、用于生产工艺控制，中间产品质量检验，有计量数据要求的测量设备。 2、用于企业内部经济核算的能源、物质管理用的测量设备。 3、固定安装在生产线上或装置上，计量数据要求较高的，但平时不允许拆装、实际检定必须和设备检修同步进行的测量设备。 4、对计量数据准确可靠有一定要求，但测量设备寿命较长，可靠性较高的测量设备。 5、专用测量设备、限定使用范围的测量设备以及固定指示点使用的测量设备。
分类测量设备的管理办法
A类测量设备的管理办法 1、列入A类管理范围的测量设备，必须严格管理。建立台帐，确定检定技术机构，并根据《测量设备管理目录》确定的检定周期，严格进行周期检定。检定周期不能超过检定规程规定的最长周期。 2、列入A类管理范围的强检测量设备，必须向政府计量行政部门或经政府计量行政部门授权的有关部门申请检定。 3、列入A类测量设备的检定应严格执行国家测量设备检定规程。没有国家测量设备检定规程的可自行制定测量设备校准方法，经计量部审查，批准后实施。
C类测量设备的管理 1、列入C类管理范围的测量设备可根据类别和使用情况，按国家有关规定执行一次检定或有效期管理。 2、列入C类管理范围的不出具测量数据的指示类测量设备，以及无法拆卸测量设备，使用过程中不需检定，要定期对其完好情况进行确认，确认周期一年。
二、压力表的分类管理
根据《强制检定的工作计量器具强检形式及强检适用范围表》（1991.8）及分类测量设备的管理办法，以下用途的压力表为A类： 1、锅炉主气缸和给水压力部位的测量； 2、固定式空压机风仓及总管压力的测量； 3、发电机、气轮机油压及机车压力的测量； 4、医用高压灭菌器、高压锅压力的测量； 5、带报警装置压力的测量； 6、密封增压容器压力的测量； 7、有害、有毒、腐蚀性严重介质压力的测量。(如：弹簧管压力表、电远传和电接点压力表) 三级以上压力容器、6.0MPa以上的压力测量
B类测量设备的管理办法 1、列入B类的管理范围的测量设备，可根据国家检定规程和计量检定系统表制定管理办法。检定周期原则上不超过规程上规定的最长时间。 2、对于在生产装置上连续运转、拆装不便的测量设备，可根据有关检定规程和可靠性数据资料，按该装置检修周期同步安排检定，但检定周期最长不得超过装置大修周期。
7、按照生产操作指标要求，在压力表表盘标示上下限。 8、其它未提及的方面执行压力表选择、安装、使用的相关规范。 9、如不能拆卸离线检定，生产车间需填写《计量器具超期运行申请表》，上报主管部门和计量部审批；对于主管部门和计量部批准的而且生产车间确认运行状态完好的压力表，方可延续使用；而主管部门未批准或生产车间确认运行状态非完好的压力表，一律拆卸送计量部检定。
3、每月20日之前将下月的检定计划报计量部。 4、压力表罐的压力表投用前必须检查是否灌充防冻隔离液，严禁高温介质进入压力表，以防弹簧管焊口（锡焊）开焊造成介质嗤出引起火灾。 6、在振动较大的场合要注意采取相应的防振措施，防止振坏压力表，必要时可采取非连续使用的方式。
20535Q090 计量器具超期运行申请表申请单位：器具名称规格安装地点申请日期：有效日期申请事由审批意见
申请单位批准人：批准日期：
主管部门批准人：计量部批准人:
三、法定计量单位
是指国家以法令的形式，明确规定并且允许在全国范围内统一实行的计量单位。 1984年2月27日，国务院发布了《关于在我国统一实行法定计量单位的命令》，公布了《中华人民共和国法定计量单位》。我国的法定计量单位是以国际单位制为基础，结合我国的实际情况，适当的增加了一些其它单位构成的。
以下用途的压力表为C类： 1、与设备配套不能拆卸的压力表。 2、生产操作工艺上没有定量示值要求的压力表。 3、仪表调节阀上的小风表。 4、仪表封液管线上的压力表。除了A类和C类用途以外的压力表都为B类。
工业压力表的管理
1、各单位要建立压力表台账，所有使用的压力表均需按检测设备台账的要求填写，确保详细、真实、准确。 2、A类压力表属强制检定工作计量器具范畴，由国家法定计量技术机构进行检定，检定和确认周期为半年。B类压力表检定和确认周期为一年，由计量部进行检定。C类压力表一年进行一次确认。
