游泳池馆照明设计

游泳馆照明设计要点游泳馆是群众体育活动中相当受欢迎的一个运动场所。

在游泳馆照明设计中，光的质量和数量、色彩、照度、防水防腐以及可靠性等因素都是需要考虑的要点。

本文将主要介绍游泳馆照明设计要点，以期为游泳馆的照明设计提供参考。

第一要点：光的质量和数量游泳池照明可以使用双管荧光灯或金卤灯，照度不应小于200Lx。

必须确保有足够的光照，使得光线均匀地照射到池面，能够充分照亮泳池区域。

另外，游泳池的水面反射光线的情况也需要考虑，需要在照明设计中进行相应的调整。

而且，为了能够达到充足的光照效果，还需要充分考虑照明设备的数量和安装位置等因素，确保整个游泳馆充足的照明光源。

第二要点：色彩游泳馆内的照明色彩应尽可能选择自然场景下的色彩，这样更能凸显出游泳水上气氛的舒适感和美感。

可以选择白炽灯等色温在2700k-3000k的灯光，这样能给人以温馨舒适的感觉。

同时还应注意不要过度使用红色灯光照明，因为红光对人的视觉疲劳较大，且视线受限，不利于游泳人员的使用。

第三要点：照度游泳馆照度需要达到较高的要求，照度一般控制在200Lx以上。

若照度过低将影响游泳人员的视觉效果和造成危险隐患。

同时，过强的照度也是不为理想，因为这样会使游泳人员视力受到伤害，引起眼疲劳和生理不适。

因此，照明的大小应该根据具体情况来设定。

第四要点：防水防腐由于游泳馆内涉及到大量的湿气和化学物品，照明设施必须具有较好的防水防腐性能。

在选择灯具设备时，应该强调其防腐蚀性，同时，也应加强防雾处理，防止雾气的堆积，导致光线变弱以及光阴衰减等不良现象。

第五要点：可靠性在照明设计时，必须要考虑到照明设备的可靠性。

游泳馆对照明的要求是经久耐用，具有一定的寿命和稳定性。

因此，应该选择耐用、万无一失的灯具设备，并注意选用可靠的照明控制系统，从而保障游泳馆照明安全性和稳定性。

总之，游泳馆照明设计是较为复杂的工作，需要考虑多方面的因素。

从上述要点可以看出，光线质量和数量、照明色彩、照度、防水防腐性以及可靠性等方面都是影响照明质量的重要因素。

泳池灯光方案引言泳池作为一个休闲娱乐场所，为了提供更好的体验和视觉效果，灯光方案是至关重要的。

本文将介绍一个泳池灯光方案，包括灯光类型、控制系统以及设计原则等方面的内容。

灯光类型在泳池中使用的灯光主要有以下几种类型：1.LED灯光：LED灯光广泛应用于泳池中，具有低能耗、长寿命、色彩丰富等特点。

LED灯光可以有不同的颜色和亮度，可以通过控制系统进行调节和组合，以创造出各种不同的光影效果。

2.潜水灯：潜水灯通常安装在泳池的底部，可以在水下产生明亮的光线。

潜水灯一般使用高亮度的灯泡，同时需要保证其密封性能，以防止水渗入灯内部。

3.泛光灯：泛光灯通常安装在泳池周围的地面或墙壁上，可以提供均匀柔和的光照。

泛光灯一般选择较大的光源，以保证光线的均匀性。

控制系统泳池灯光的控制通常采用专门的控制系统，通过控制系统可以实现以下功能：1.亮度控制：控制系统可以调节灯光的亮度，满足不同环境下的需求。

可以通过手动或自动的方式进行调节，让灯光呈现出不同的亮度。

2.色彩调节：控制系统可以控制LED灯光的颜色，实现不同的色彩组合和渐变效果。

用户可以通过控制系统选择自己喜欢的颜色。

3.灯光模式：控制系统可以预设不同的灯光模式，如呼吸灯、彩虹灯等，通过切换不同的模式，给用户带来不同的视觉体验。

设计原则在设计泳池灯光方案时，需要考虑以下几个原则：1.安全性：泳池灯光需要符合安全标准，并通过相关认证。

选用的灯具材质应具备防水、防尘等特性，以确保灯光的正常使用。

2.能效性：考虑到灯光需要长时间运行，选择节能型的灯具可以降低能耗。

LED灯光具有低能耗、高亮度的特点，是较为理想的选择。

3.美观性：泳池灯光方案应与整个泳池环境相协调，形成统一的风格和氛围。

可以根据需要选择不同的灯光颜色和灯光布局，打造出独特的效果。

4.易操作性：控制系统应简单易用，用户可以轻松地操作和控制灯光。

可以考虑使用无线遥控器或手机APP等方式进行控制，方便用户使用。

游泳池照明设计标准
游泳池作为人们进行健身锻炼和休闲娱乐的场所，其照明设计至关重要。

良好
的照明设计不仅可以提高游泳池的整体美观度，还可以保障游泳者的安全。

因此，游泳池照明设计标准显得尤为重要。

首先，游泳池照明设计应考虑到照明的亮度和均匀度。

为了确保游泳者在水中
能够清晰地看到周围的环境，照明亮度应该足够，但又不能过分刺眼。

同时，照明的均匀度也是至关重要的，不能出现明暗不均的情况，以免造成视线的模糊和不适。

其次，游泳池照明设计还需考虑到照明的色彩和温度。

在游泳池照明设计中，
应该选择适宜的色彩和温度，以营造舒适的游泳环境。

一般来说，应选择具有较高色彩还原指数的照明灯具，以保证游泳者在水中的肤色和周围环境的真实呈现。

另外，游泳池照明设计还需考虑到照明的防水和防腐蚀性能。

由于游泳池处于
潮湿环境中，照明设备容易受到水汽和化学品的侵蚀。

因此，在照明设计中应选择具有良好防水和防腐蚀性能的灯具，并且要保证安装牢固，以防止照明设备因受潮而发生故障或安全隐患。

最后，游泳池照明设计还应考虑到照明的节能性能。

在当前提倡节能环保的大
背景下，游泳池照明设计也应该选择节能型的照明设备，以降低能耗、减少对环境的影响。

同时，还可以通过合理的照明布局和控制系统，实现对照明的智能化管理，进一步提高节能效果。

综上所述，游泳池照明设计标准应该综合考虑照明的亮度和均匀度、色彩和温度、防水和防腐蚀性能以及节能性能等因素。

只有在这些方面都得到充分考虑和满足的情况下，游泳池的照明设计才能达到最佳效果，为游泳者营造一个安全舒适的游泳环境。

游泳馆照明设计要点孙成明　刘　剑　王然冉　(沈阳建筑大学信息与控制工程学院　110168)摘　要　针对游泳馆照明的特点,对游泳馆照明的照度确定、照明方式及眩光处理、水面下照明解决方案、照明光源的确定、灯具的安全防护措施等方面进行了研究。

关键词　游泳馆　照明　照度　眩光　安全措施1　游泳馆照明的特点游泳馆的比赛项目主要是游泳、跳水和号称水上芭蕾的花样游泳等,但由于有水面的存在,其照明与普通照明有较大区别。

游泳馆照明除了水上照明之外还有水下照明。

水上照明因水面的光反射作用,很容易产生眩光。

水下照明也与水上照明不同,水对光有反射同时也有较强的吸收作用,水面下的照明对水面上也有可能产生影响。

此外,由于游泳馆比较潮湿,照明器的防潮以及绝缘保护等问题都与普通照明设计有所不同。

2　游泳馆照明的照度标准及计算方法照度标准应符合《建筑照明设计标准》图6　通过客户服务器T CP/I P快速以太网实现澳大利亚邦奇电子网互连向有关部门,它还可以在用户编制的程序文件中插入WAX文件或者启动WAX文件,Contr ol Soft能在W in95/98和NT的32位操作系统中支持实时多任务处理。

Contr ol Soft软件包的网络信息管理是十分优良的,如果一个网络上有300台计算机,300个按键同时按下,由于TCP/I P网络工作在10Mbit/s速率,并能管理减少网上“竞争”,以保证信息得以可靠通过。

澳大利亚邦奇电子还在不间断地开发和研究更新的控制网络技术。

控制网络系统的发展是层出不穷的,网络技术发展已将控制网络等传统独立的网络与I P网进行无缝的集成。

控制网络的开放性、互操作性和可通过不同通信介质,不同网络结构实现大容量节点的控制是当前控制网络系统发展的趋向。

Lonworks网和其它公众现场总线网的出现,将为设计和生产成本低、智能化程度高、控制更加分散的现场总线控制方式,提供一个良好的应用前景。

参考文献 1　华东建筑设计研究院编著1智能建筑设计技术1第二版1上海:同济大学出版社,1996:1～188,356～4362　郑州纺织工学院田世昌等著1Lonworks网络控制技术1智能建筑技术文集(中国建筑学会建筑电气专业委员会编),2000:13　王晓1前沿和后沿相控控制调光1光源与照明,2000(1):254　(美)陈镐著1高能效工业及民用照明系统节能与设计原理及应用1西安:西安交通大学出版社,1998:4～905　高家善,王廷才编1电力电子技术1北京:机械工业出版社,2000:4～70・92・游泳馆照明设计要点———孙成明　刘　剑　王然冉(125)(G B5003422004)的规定。

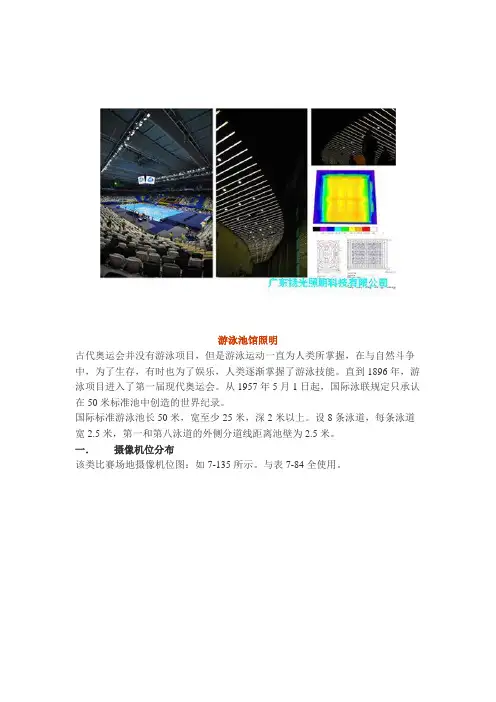

游泳池馆照明古代奥运会并没有游泳项目，但是游泳运动一直为人类所掌握，在与自然斗争中，为了生存，有时也为了娱乐，人类逐渐掌握了游泳技能。

直到1896年，游泳项目进入了第一届现代奥运会。

从1957年5月1日起，国际泳联规定只承认在50米标准池中创造的世界纪录。

国际标准游泳池长50米，宽至少25米，深2米以上。

设8条泳道，每条泳道宽2.5米，第一和第八泳道的外侧分道线距离池壁为2.5米。

一．摄像机位分布该类比赛场地摄像机位图：如7-135 所示。

与表7-84全使用。

二．游泳池场地照明标准游泳、跳水、水球、花样游泳场地的照明标准注：1.应避免人工光和天然光经水面反射对运动员、裁判员、摄像机和观众造成眩光。

2.墙和顶棚的反射比分别不低于0.4和0.6，池底的反射比不应低于0.7。

3.应保证绕游泳池周边2m区域、1m高度有足够的垂直照度。

4.室外场地V等级Ra和T cp的取值应与Ⅵ等级相同。

游泳项目的垂直照度(维持值）照度比和均匀度E haverage:E vave=0.5~2(对于参考面）E vmin:E vmax≥0.4(对于参考面）E hmin:E hmax≥0.5(对于参考面）E vmin:E vmax≥0.3(每个格点的四个方向）注 1.眩光指数GR＜50，仅用于户外。

2.主赛区（PA）：50m×21m(8泳道），或50m×25m(10泳道）；安全区：绕泳池2m宽。

3.总赛区（TA）：54m×25m(或29m）4.附近有跳水池，两地之间的距离应为4~5m.5.对于水球，使用池中央30m区。

三．布置方式室内游泳跳水馆通常考虑灯具的检修维护，一般不在水面上方布置灯具，但水面上方设有专用检修通道的除外。

对于没有电视转播要求的场馆，灯具往往分散布置在水面上方以外的吊顶下，屋架下或墙壁上，对于有电视转播要求的场馆，灯具一般采用光带式布置，即在两侧池岸上空布置纵向马道，在两端池岸上空布置横向马道。

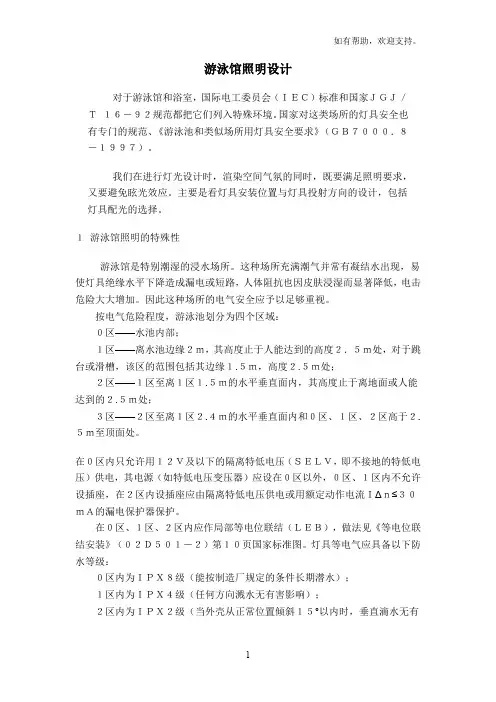

游泳馆照明设计对于游泳馆和浴室，国际电工委员会（ＩＥＣ）标准和国家ＪＧＪ／Ｔ１６－９２规范都把它们列入特殊环境。

国家对这类场所的灯具安全也有专门的规范、《游泳池和类似场所用灯具安全要求》（ＧＢ７０００．８－１９９７）。

我们在进行灯光设计时，渲染空间气氛的同时，既要满足照明要求，又要避免眩光效应。

主要是看灯具安装位置与灯具投射方向的设计，包括灯具配光的选择。

１游泳馆照明的特殊性游泳馆是特别潮湿的浸水场所。

这种场所充满潮气并常有凝结水出现，易使灯具绝缘水平下降造成漏电或短路，人体阻抗也因皮肤浸湿而显著降低，电击危险大大增加。

因此这种场所的电气安全应予以足够重视。

按电气危险程度，游泳池划分为四个区域：０区——水池内部；１区——离水池边缘２ｍ，其高度止于人能达到的高度２．５ｍ处，对于跳台或滑槽，该区的范围包括其边缘１.５ｍ，高度２.５ｍ处；２区——１区至离１区１.５ｍ的水平垂直面内，其高度止于离地面或人能达到的２.５ｍ处；３区——２区至离１区２.４ｍ的水平垂直面内和０区、１区、２区高于２.５ｍ至顶面处。

在０区内只允许用１２Ｖ及以下的隔离特低电压（ＳＥＬＶ，即不接地的特低电压）供电，其电源（如特低电压变压器）应设在０区以外，０区、１区内不允许设插座，在２区内设插座应由隔离特低电压供电或用额定动作电流ＩΔｎ≤３０ｍＡ的漏电保护器保护。

在０区、１区、２区内应作局部等电位联结（ＬＥＢ），做法见《等电位联结安装》（０２Ｄ５０１－２）第１０页国家标准图。

灯具等电气应具备以下防水等级：０区内为ＩＰＸ８级（能按制造厂规定的条件长期潜水）；１区内为ＩＰＸ４级（任何方向溅水无有害影响）；２区内为ＩＰＸ２级（当外壳从正常位置倾斜１５°以内时，垂直滴水无有害影响）；３区内为ＩＰＸ１级（垂直滴水无有害影响）。

２游泳馆的照明方式首先，我们要处理好游泳池水面反射引起的眩光效应。

眩光的强度和光线与水面形成的入射角大小成正比。

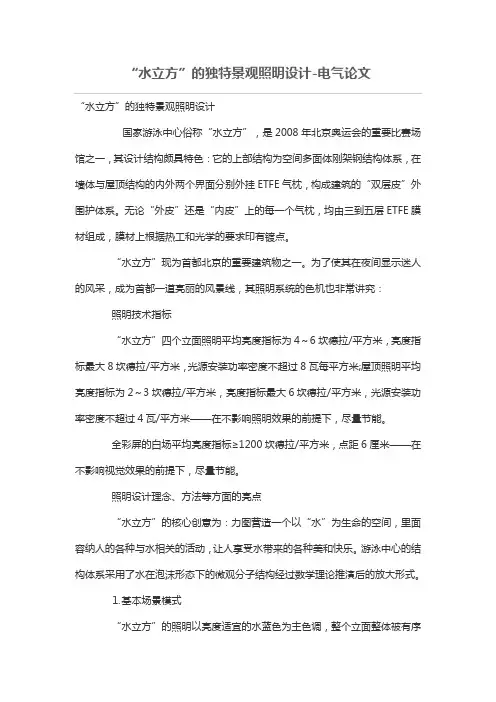

“水立方”的独特景观照明设计-电气论文“水立方”的独特景观照明设计国家游泳中心俗称“水立方”，是2008年北京奥运会的重要比赛场馆之一，其设计结构颇具特色：它的上部结构为空间多面体刚架钢结构体系，在墙体与屋顶结构的内外两个界面分别外挂ETFE气枕，构成建筑的“双层皮”外围护体系。

无论“外皮”还是“内皮”上的每一个气枕，均由三到五层ETFE膜材组成，膜材上根据热工和光学的要求印有镀点。

“水立方”现为首都北京的重要建筑物之一。

为了使其在夜间显示迷人的风采，成为首都一道亮丽的风景线，其照明系统的色机也非常讲究：照明技术指标“水立方”四个立面照明平均亮度指标为4～6坎德拉/平方米，亮度指标最大8坎德拉/平方米，光源安装功率密度不超过8瓦每平方米;屋顶照明平均亮度指标为2～3坎德拉/平方米，亮度指标最大6坎德拉/平方米，光源安装功率密度不超过4瓦/平方米——在不影响照明效果的前提下，尽量节能。

全彩屏的白场平均亮度指标≥1200坎德拉/平方米，点距6厘米——在不影响视觉效果的前提下，尽量节能。

照明设计理念、方法等方面的亮点“水立方”的核心创意为：力图营造一个以“水”为生命的空间，里面容纳人的各种与水相关的活动，让人享受水带来的各种美和快乐。

游泳中心的结构体系采用了水在泡沫形态下的微观分子结构经过数学理论推演后的放大形式。

⒈基本场景模式“水立方”的照明以亮度适宜的水蓝色为主色调，整个立面整体被有序而均匀地照亮，而并不特别强调各个立面上的线条和钢结构杆件。

“水立方”的照明设计思路是：亮灯后，建筑应如水体或冰块等有整体感和纯净感，同时维持半透明的立面，使内部的钢结构杆件具有一定的透射。

因此，设计者特别强调以基本场景的模式表达水立方立面的完整性和统一性，而非强调单一的气枕单元。

立面和屋顶的照明在亮度和颜色彩度上允许有因客观原因造成的衰减和变化，但过渡要均匀自然。

⒉特殊场景模式为了配合不同的庆典事件的场合或季节转换，“水立方”可呈现出不同的“表情”——不同的亮度、不同的颜色，动感水波也可以从海蓝色主题转变成其他色系，正如海水在不同时间段内可反射出不同色调的天光一样，所选择的色系包括纯粹的红色，经调和的橙色、黄色、绿色和紫色等。

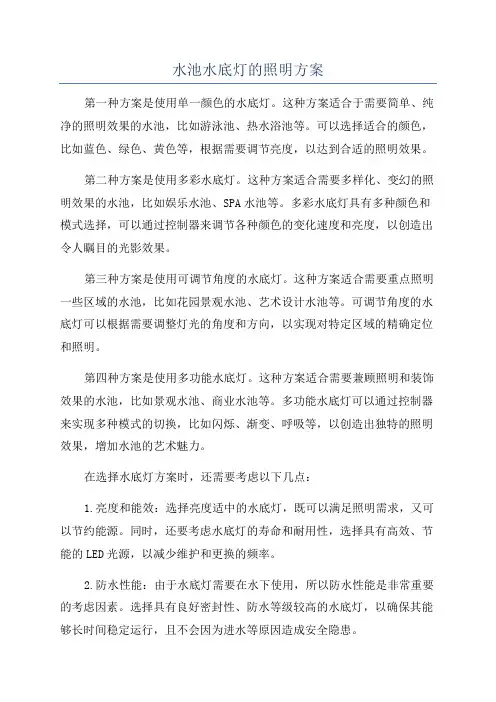

水池水底灯的照明方案第一种方案是使用单一颜色的水底灯。

这种方案适合于需要简单、纯净的照明效果的水池，比如游泳池、热水浴池等。

可以选择适合的颜色，比如蓝色、绿色、黄色等，根据需要调节亮度，以达到合适的照明效果。

第二种方案是使用多彩水底灯。

这种方案适合需要多样化、变幻的照明效果的水池，比如娱乐水池、SPA水池等。

多彩水底灯具有多种颜色和模式选择，可以通过控制器来调节各种颜色的变化速度和亮度，以创造出令人瞩目的光影效果。

第三种方案是使用可调节角度的水底灯。

这种方案适合需要重点照明一些区域的水池，比如花园景观水池、艺术设计水池等。

可调节角度的水底灯可以根据需要调整灯光的角度和方向，以实现对特定区域的精确定位和照明。

第四种方案是使用多功能水底灯。

这种方案适合需要兼顾照明和装饰效果的水池，比如景观水池、商业水池等。

多功能水底灯可以通过控制器来实现多种模式的切换，比如闪烁、渐变、呼吸等，以创造出独特的照明效果，增加水池的艺术魅力。

在选择水底灯方案时，还需要考虑以下几点：1.亮度和能效：选择亮度适中的水底灯，既可以满足照明需求，又可以节约能源。

同时，还要考虑水底灯的寿命和耐用性，选择具有高效、节能的LED光源，以减少维护和更换的频率。

2.防水性能：由于水底灯需要在水下使用，所以防水性能是非常重要的考虑因素。

选择具有良好密封性、防水等级较高的水底灯，以确保其能够长时间稳定运行，且不会因为进水等原因造成安全隐患。

3.安装和维护：水底灯的安装和维护也是需要考虑的因素。

选择易于安装和维护的水底灯，减少安装过程中的繁琐步骤和后期的维护成本。

4.控制方式：水底灯照明方案的选择还应考虑如何控制灯光的方式。

可以选择手动开关控制，也可以选择遥控器、APP等无线控制方式，以便更加方便地实现对水底灯的控制。

总之，水池水底灯的照明方案需要根据具体需求来选择，包括单一颜色、多彩、可调节角度和多功能等。

同时还需要考虑亮度和能效、防水性能、安装和维护以及控制方式等因素，以确保选择到合适的水底灯方案，提供安全、美观且节能的照明效果。

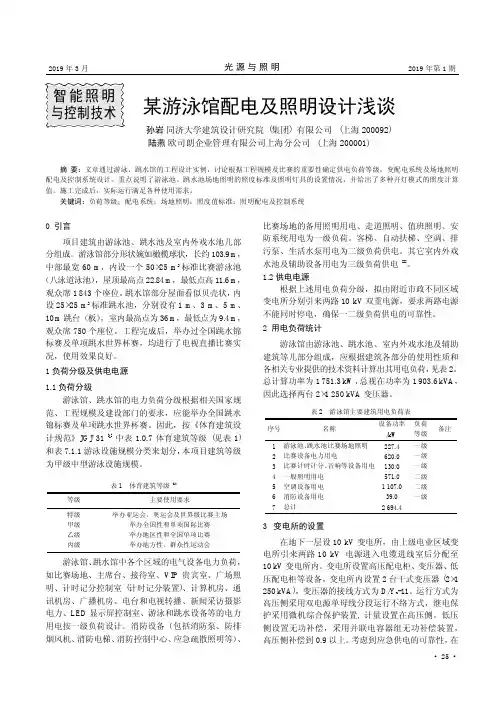

某游泳馆配电及照明设计浅谈孙岩同济大学建筑设计研究院(集团)有限公司(上海200092)陆燕欧司朗企业管理有限公司上海分公司(上海200001)摘要：文章通过游泳、跳水馆的工程设计实例，讨论根据工程规模及比赛的重要性确定供电负荷等级，变配电系统及场地照明配电及控制系统设计。

重点说明了游泳池、跳水池场地照明的照度标准及照明灯具的设置情况，并给出了多种开灯模式的照度计算值。

施工完成后，实际运行满足各种使用需求。

关键词：负荷等级；配电系统；场地照明；照度值标准；照明配电及控制系统0引言项目建筑由游泳池、跳水池及室内外戏水池几部分组成。

游泳馆部分形状婉如橄榄球状，长约103.9m，中部最宽60m，内设一个50×25m2标准比赛游泳池（八泳道泳池），屋顶最高点22.84m，最低点高11.6m，观众席1843个座位。

跳水馆部分屋面看似贝壳状，内设25×25m2标准跳水池，分别设有1m、3m、5m、10m跳台（板），室内最高点为36m，最低点为9.4m，观众席750个座位。

工程完成后，举办过全国跳水锦标赛及单项跳水世界杯赛，均进行了电视直播比赛实况，使用效果良好。

1负荷分级及供电电源1.1负荷分级游泳馆、跳水馆的电力负荷分级根据相关国家规范、工程规模及建设部门的要求，应能举办全国跳水锦标赛及单项跳水世界杯赛。

因此，按《体育建筑设计规范》JGJ31[1]中表1.0.7体育建筑等级(见表1)和表7.1.1游泳设施规模分类来划分，本项目建筑等级为甲级中型游泳设施规模。

表1体育建筑等级[1]等级主要使用要求特级甲级乙级丙级举办亚运会、奥运会及世界级比赛主场举办全国性和单项国际比赛举办地区性和全国单项比赛举办地方性、群众性运动会游泳馆、跳水馆中各个区域的电气设备电力负荷，如比赛场地、主席台、接待室、VIP贵宾室、广场照明、计时记分控制室(计时记分装置)、计算机房、通讯机房、广播机房、电台和电视转播、新闻采访摄影电力、LED显示屏控制室、游泳和跳水设备等的电力用电按一级负荷设计。

泳池公共照明水景灯管控标准(一)泳池公共照明水景灯管控标准1. 背景随着社会发展和人们生活水平的提高，公共场所的照明水平及采用的灯具种类和数量也在不断提升和完善。

而在泳池等特殊场所的灯具管控方面，更需制定专门的标准，以保障游泳者的安全和健康。

2. 适用范围本标准适用于泳池公共照明和水景灯的管控，包括泳池水下灯、边缘照明灯、水景灯等灯具的使用和维护保养。

3. 灯具选用3.1 材质灯具应选择防水、防腐、防锈的材质，以避免水中污染和灯具损坏。

3.2 亮度灯具的亮度应根据泳池大小及深度进行合理选择，以避免对游泳者造成视觉干扰或影响游泳质量。

3.3 颜色灯具颜色应选择适度的色调，以使泳池内灯光柔和、舒适，且不影响游泳者的情绪和健康。

4. 灯具安装4.1 安装深度水下灯应根据泳池的深度合理安装，避免因安装不当导致灯光失效或不满足使用要求。

4.2 安装位置边缘照明灯和水景灯应安装在合适的位置，避免对游泳者造成视觉干扰和其他不必要的困扰。

5. 灯具维修5.1 日常维护保养灯具的日常维护保养应按相应标准和规范进行，定期检查和维修，避免灯具使用寿命较短或保养不当导致灯光故障等问题。

5.2 维修时注意事项灯具维修时必须切断供电电源，并由专业人员进行维修和更换，防止电气设备发生故障和事故。

6. 结语以上是泳池公共照明水景灯管控标准的相关内容，只有遵守相关标准和规范，才能保障游泳者的安全和健康。

因此，标准的执行和管理也是非常必要和重要的。

7. 相关法规为遵守标准的贯彻执行，相关的法规也应被遵守和执行。

以下是一些相关法规的例子：7.1 公共场所安全法规公共场所安全法规要求在公共场所使用的电气设备，包括泳池中的灯具，必须符合安全标准，并且必须经过定期检查和维修保养，以确保公众生命财产安全。

7.2 消防安全规定消防安全规定规定任何公共场所必须配备灭火设备，并且任何可燃物品不能与电气设备接触，以防止火灾事故的发生。

泳池中也应该采取相应的消防安全措施。

板屋面游泳馆照明设计1. 引言本文旨在为板屋面游泳馆的照明设计提供详细解决方案。

游泳馆照明设计对于提供足够的光线、保证游泳者的安全和舒适度至关重要。

合理的照明设计不仅影响游泳者的体验，还能提升整个场馆的形象。

本文将探讨在板屋面游泳馆中进行照明设计的重要因素和最佳实践。

2. 环境分析在进行照明设计之前，首先需要了解板屋面游泳馆的环境特点。

板屋面游泳馆通常位于室内，其主要特点包括： - 大空间：板屋面游泳馆往往拥有较大的面积，需要确保照明充足。

- 高湿度：由于游泳馆内的湿气较大，所选用的照明设备需要具备防水、防潮的特性。

- 防眩目要求：照明设备要能有效降低眩光，避免对游泳者造成不适。

- 能耗要求：在满足照明需求的前提下，要尽可能降低能耗，减少对环境的影响。

3. 设计原则在进行板屋面游泳馆的照明设计时，需要遵循以下原则来确保设计方案的可行性和有效性。

3.1 充足的光线为了保证游泳者的安全和顺畅体验，板屋面游泳馆的照明设计应具备充足的光线。

应根据场馆的面积和高度，合理选用照明设备的数量和亮度，确保整个场馆都能得到良好的照明。

3.2 眩光控制高湿度环境下，眩光容易对游泳者产生不适，并影响视线清晰度。

因此，在照明设计中需要采取有效措施来降低眩光。

可选用反射率较低的照明设备，并适当安装遮光罩等附件来减少眩光。

3.3 防水防潮由于游泳馆具有高湿度的特点，所选用的照明设备必须具备防水、防潮的功能。

应选用具有防水等级的灯具，以确保其在潮湿环境下的正常运行和寿命。

3.4 节能环保在为板屋面游泳馆进行照明设计时，节能和环保是重要考虑因素。

应选择具有较高能效的照明设备，并合理设计照明布局，避免能量浪费。

另外，可以考虑利用自然光和光控系统来进一步降低能耗。

4. 照明设备选择根据以上设计原则，我们可以选择以下照明设备来满足板屋面游泳馆的需求：4.1 LED灯具LED灯具具有节能、环保、寿命长等优点，适合用于游泳馆照明。

LED灯具可以提供高亮度的光线，且为可调光型，能够满足不同场合的照明需求。

板屋面游泳馆照明设计方案清晨的阳光透过游泳馆的板屋面，洒在波光粼粼的泳池上，一切都显得生机勃勃。

而我，作为一名有着十年方案写作经验的大师，此刻正坐在电脑前，准备为这座游泳馆打造一套完美的照明设计方案。

一、项目背景与需求分析这座游泳馆位于我国南方某城市，占地面积约5000平方米，拥有标准泳池、训练池和儿童泳池等多个功能区域。

馆内采用板屋面设计，既保证了室内空间的通透性，又满足了采光需求。

然而，在夜间或阴雨天气，馆内的照明显得尤为重要。

项目需求如下：1.确保游泳馆内各区域的照明均匀、充足，满足游泳、教学和比赛等需求。

2.节能环保，降低照明能耗。

3.照明系统易于维护和升级。

4.营造舒适、美观的游泳环境。

二、照明设计方案1.灯具选型2.照明布局（1）泳池区域在泳池两侧均匀布置LED筒灯，保证泳池区域的照明均匀度。

在泳池上方设置LED筒灯，提高泳池上方的照明强度。

（2）观众席区域在观众席上方均匀布置LED筒灯，保证观众席的照明均匀度。

在观众席两侧设置辅助照明，满足观众观看比赛的需求。

（3）休息区域在休息区上方均匀布置LED筒灯，营造舒适的休息氛围。

在休息区两侧设置辅助照明，满足休息区的照明需求。

3.照明控制系统根据游泳馆内外的光线变化，自动调节灯具的亮度和色温。

通过手机APP或语音，实现远程控制照明系统。

定时开关灯，节省能源。

4.照明效果经过精心设计，游泳馆的照明效果如下：泳池区域照明均匀，无阴影，满足游泳、教学和比赛等需求。

观众席和休息区域照明舒适，氛围营造得当。

节能环保，降低照明能耗。

三、项目实施与维护1.项目实施在项目实施过程中，我们将严格按照设计方案进行施工，确保照明系统的质量。

2.维护与升级照明系统采用模块化设计，便于维护和升级。

在灯具寿命到期或技术升级时，只需更换相应的模块，即可实现系统的更新。

注意事项：1.灯具安装稳固性注意事项：板屋面结构可能会受到风力影响，灯具安装必须稳固。

解决办法：选用专业灯具安装团队，采用高强度固定件，确保灯具在恶劣天气下也不会松动。

目录第一章摘要 (2)第二章照明方式选择 (2)第三章照度标准确定 (3)第四章光源和灯具类型选择 (3)第五章灯具布置 (4)第六章照明质量评价 (5)摘要摘要:该文介绍大跨度拱形彩钢板屋面游泳馆照明设计利用间接照明和水下照明方式,用单位光通量法进行光源和灯具选择,用流明法进行照度计算和灯具数量校正。

关键词:眩光控制;单位光通量法;反射照度;流明法工程概况: 一游泳馆, 池面按国际标准泳道50 m ×25 m 设计,面积60 ×30 m2 ,单侧观众席,观众席下方为设备用房和附属用房,标高6. 9 m 以上屋顶和山墙为大跨度拱形彩钢板无衍架屋面,半圆形彩钢板屋面中心高16 m。

由于室内空间的复杂性及游泳馆对光环境的特殊要求,给照明设计提出了较大的难题。

图1 游泳馆剖面图照明方式选择游泳馆的照明在某些方面与其他类型的室内体育馆不同之处,在于游泳池水面在游泳时有波浪,自然光或亮度高的灯具在波浪的范围内反射,会产生严重的眩光,使游泳者产生不舒适感和疲劳感,同时由于弦光的作用,当游泳者处于危险境地时,可能不被人发觉而得不到及时抢救,这种眩光在照明设计时,应尽量限制在最低程度。

为了降低由于光源的反射所引起的眩光作用,处理好泳池水面反射引起的眩光效应是游泳馆照明设计的关键。

由于本工程屋面采用的是厚度仅为0. 6 mm 厚的大跨度金属彩钢板,无钢屋架结构,如果用传统的直接照明方式将灯具有规律的布置在游泳池上空顶棚上,灯具向下投射,灯具在轻质彩钢板上面无法固定安装,灯具安装高度最高处在池面上方16 m , 对灯具后期的维护和更换也不利,同时这种照明方式也无法完全避免池面的眩光效应。

根据游泳馆的建筑特点和照明设计要求,设计上大胆采用间接照明结合水下照明方式,充分利用建筑物的结构特点,在游泳馆两侧的柱子及山墙同一高度上(见图1) 按照结构跨度有规律的安装投光灯,投光灯向屋面彩钢板投射光线,光线经顶棚反射后投入水池。

台州体育中心游泳馆照明方案游泳馆照明的特殊性1. 游泳池照明区别于其他照明的最大难题就是如何控制水面的光幕反射。

水面的光幕反射会对人产生许多危害，因此，灯具的安装应确保没有视觉干扰，保证观看比赛的最佳效果。

在游泳池水面上，光的反射和透射比例取决于右图所示的光线入射角度。

2.游泳池不是精确作业场所，对游泳者来说，游泳池照明首先要为游泳者提供安全保障。

因此，游泳池照明必须满足如下要求：(1)服务人员必须能清晰地看到发生危险的游泳者。

这可通过限制水面的反射光以及有一个符合标准的水平照度来实现。

(2)游泳比赛时，当运动员触池时，裁判员和观众要能清楚地看到触池动作，这样裁判员方可准确的判定。

(3)举行大型赛事时，垂直照度值及其均匀度必须满足彩色电视转播的要求。

3.必须避免墙面上的高亮度眩光，因为高亮度墙面更容易在游泳池水面上产生反射眩光。

4.对光源和灯具的特殊性要求：(1) 按照国际照明委员会CIE 的要求，原则上游泳馆照明应该采用高显色性的光源。

同时由于灯具数量比较多，考虑到节能要求，尽量采用效率高、寿命长的光源。

(2) 室内游泳池的环境为高温、潮湿，并有化学腐蚀，灯具要能适应这种不利的环境，维护工作也不同于室外。

游泳池赛场照明应采用全密封灯具，以防止尘土积在光源上和光学反射器上，同时万一灯泡破碎，玻璃将掉在灯具内，不至于伤人。

由于潮湿和凝结水，灯具的防护等级最低不得低于IP23，同时灯具自身应采用防腐蚀措施。

应根据灯具透射距离的远近选择不同配光的灯具。

[NT:PAGE]设计背景台州市体育中心位于台州城市中心区主轴线西南端，占地523 亩，北面与台州市高教园区为邻，西近体育公园，东北面为中央公园。

体育中心的主要建设内容为一场三馆及相应综合配套设施，即主体育场、网球场馆区、体育馆区、游泳馆以及与之相配套的运动员俱乐部、室外田径、球类训练场地等。

该项目是其子项目。

游泳馆位于市体育中心西南角，内设50 米×26 米(10 个泳道)的游泳池、25 米×25 米的跳水池、50 米×10 米的训练池及配套的放松池各一个，比赛区(游泳和跳水)设观众座位2000席。

游泳馆照明设计需要考虑到哪些方面的因素
1、对于需求比较高的游泳馆，照明设计是游泳馆建设过程中必不可少的组成部分。

科学、合理的游泳馆照明设计不仅能保证游泳运动的正常开展，还能避免一些安全问题的发生。

游泳馆照明与普通建筑照明设计相比需要考虑的因素较多，设计过程也更为复杂，因此，选择专业的游泳照明灯具尤为重要。

对于游泳活动或者游泳比赛的开展，应尽量避免自然光的影响。

因此，游泳馆照明设计根据使用功能的不同，会有不同的要求，可根据游泳馆光线特点及相关标准进行综合选择。

2、随着游泳这项运动的不断发展，全国各地游泳馆的新建与改建项目日益增多, 照明系统作为游泳馆的必备设施, 在游泳馆的正常使用, 如训练、比赛, 电视转播中起着非常重要的作用。

随之而来的，游泳馆照明设计也日益受到设计单位和业主的重视。

游泳馆是指能够进行游泳比赛的体育建筑，其功能复杂,一般涉及游泳、跳水等诸多内容。

游泳馆除了满足游泳比赛需求外，很多时候还要供游客健身使用。

这就要求游泳馆的设计兼顾赛时与赛后，要达到以上要求，除了综合考虑建筑空间、场地区域、功能用房等关键因素外，与游泳馆的照明也息息相关。

3、游泳馆照明设计需要考虑水平照度、垂直照度、照度均匀度、照度梯度、眩光限制、光源色温、显色性等诸多指标。

在照明设计中, 照度应为维持照度, 维护系数一般取0.8 。

游泳馆照明中水平照度是指场地地面的水平照度, 它是衡量游泳馆照明水平的一个重要标志。

垂直照度是游泳馆照明设计中另一重要指标, 垂直照度一般是指比赛区域地面以上的照度，对观众观看比赛,电视转播有着重要影响。

/。
