第七部分第四章发变机保护(103-112页)

TA1 * TV4
TA01
发变组主保护配置图
TA2 *
500KV
87MT
87MT 主变差动 87G 发电机纵差 87GS 发电机横差 87AT 高厂变差动 87ET 励磁变差动
TV1 TV2
87G
TA6 *
TA7
* TA05
87GS
* TA11
87ET
* TA12
TA03
* TA8 TA5
*
TA04
4.定子绕组单相接地保护
定子接地保护的必要性： a 单相接地引起非故障相及中性点电位升高。 b 中性点附近经过渡电阻接地若保护灵敏度不够而未动
作，经过长期运行，在机端侧再发生第二点接地，中 性点电位升高，第一个接地点接地电流增大，而过渡 电阻减小，结果发生相间或匝间严重短路。 c 其次单相接地引起铁心的损伤。机组越大分布电容越 大，接地容性电流越大。接地电流较大引起电弧，引 起绕组绝缘及定子铁心损坏。
常见故障及保护配置
一、常见故障及保护配置 1.发电机常用见的故障和不正常工作状态 1.1常见的故障: 定子绕组相间短路，-故障率最高 定子绕组匝间短路;
(1)同相同分支绕组的匝间短路; (2)同相不同分支绕组间的匝间短路; 定子绕组单相接地短路; 转子绕组一点或两点接地; 低励失磁;
常见故障及保护配置
我厂的匝间保护由经工频变化量负序功率方向闭 锁的高定值段匝间保护和电流比率制动式纵向 零序电压构成的灵敏段匝间保护组成，电流比 率制动纵向零序电压的动作方程为：
式中，Uzo为机端纵向零序电压， Uzozd为纵向零序电压整定值，（250V低值，高值666.6V，0.2S） Imax为机端相电流最大值， I2为发电机机端负序电流， Kzo为比率制动系数， Ie为发电机额定电流，制动系数受工频变化量负序功率方向 影响。

发电机的故障装设的保护：
• •
•
•
对1MW以上发电机的定子绕组及其引出线的相间短路，应装设纵差动保护。 对于发电机定子绕组的匝间短路，当定子绕组星形接线、每相有并联分支且 中性点侧有分支引出端时，应装设横差保护。200MW及以上的发电机有条件 时可装设双重化横差保护。 对于发电机励磁回路的一点接地故障，对1MW及以下的小型发电机可装设定 期检测装置；对1MW以上的发电机应装设专用的励磁回路一点接地保护装置 。 对于发电机励磁消失故障，在发电机不允许失磁运行时，应当在自动灭磁开 关断开时连锁断开发电机的断路器；对于采用半导体励磁以及100MW及以上 采用电机励磁的发电机，应该增设直接反应发电机失磁时电气参数变化的专 用失磁保护。
发电机的不正常运行状态装设的保 护：
• 对于由对称负荷引起的发电机定子绕组过电流，应装设接于一相电流 的过负荷保护。 • 对于由不对称负荷或外部不对称短路而引起的负序过电流，一般在 50MW及以上的发电机上装设负序过电流保护。 • 对于水轮发电机定子绕组过电压，应装设带延时的过电压保护。
发电机的不正常运行状态装设的保 护：
7.2 发电机定子绕组短路故障的 保护
7.2.1 发电机定子绕组短路故障的特点
发电机内部短路故障-主要是指 定子的各种相间和匝间短路故障 ，短路故障时在发电机被短接的 绕组中将会出现很大的短路电流 ，严重损伤发电机本体，甚至使 发电机报废，危害十分严重，发 电机修复的费用也非常高。 • 由于发电机定子单相接地并不会 引起大的短路电流，不属于严重 （一台660MW发电机内部图） 的短路性故障。 发电机定子的短路故障形成比较复杂，大体归纳起来主要有五种情况： 单相接地，再由电弧引发故障点处相间短路； 直接发生线棒间绝缘击穿形成相间短路； 发生单相接地，再由于电位变化引发其他地点发生另一点的接地，从而构成 两点接地短路； 发电机端部放电构成相间短路； 定子绕组同一相的匝间短路故障。 •

运行工况下引起的定子绕组过电压，保护反应发电机 机端相间电压的大小。
逻辑框图：
精选课件ppt
21
3.10低励失磁保护
发电机的励磁系统发生故障出现低励失磁时，发电机 测量阻抗、励磁电压、发电机与系统的无功交换都会 与正常运行时有所不同，失磁保护根据这些变化构成 定子判据、转子判据。 A、定子判据：
失磁保护的边界特性：
当检测到TV异常时，延时10s发出断线信号，同时按照用 户的需求来闭锁相应的保护。
精选课件ppt
34
谢谢！
精选课件ppt
35
（2） 主变高压侧TV异常判别原理
1）三相电压均小于18V，且任一相电流大于0.06A （TA二次额定电流为1A）或任一相电流大于0.3A（TA 二次额定电流为5A），用于检测三相失压；
2） 三个相电压的向量和（自产 3U0）大于18V， 并且两个相间电压的模值之差也大于18V（用于区别小 电流接地系统一点接地），检测一相或两相断线；
精选课件ppt
15
3.6 转子两点接地保护
保护原理：转子一点接地保护动作后，装置自动投入 转子两点接地保护，转子两点接地保护采用机端正序 电压的二次谐波分量作为判据。
逻辑框图：
精选课件ppt
16
3.7定子过负荷保护
保护原理：该保护反应电机定子绕组的平均发热状况。 发电机定子过负荷反时限特性曲线：
精选课件ppt
22
B、转子判据： C、逆无功判据：发电机正常运行时向系统发出无功功率，
失磁时从系统吸收无功。 D、低电压判据： 逻辑框图：
精选课件ppt
23
3.11 误上电保护 当发电机盘车或转子静止时发生误合闸操作，从系统 向发电机定子绕组倒送的大电流在气隙中产生旋转磁 场，使转子本体中流过差频电流，可能烧伤转子。

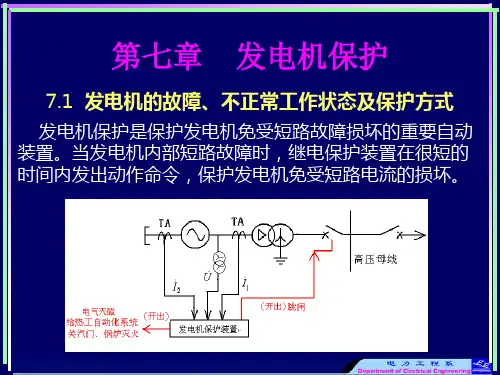

第七章 发电机保护
7.1 发电机的故障、不正常工作状态及保护方式
发电机保护是保护发电机免受短路故障损坏的重要自动 装置。当发电机内部短路故障时，继电保护装置在很短的 时间内发出动作命令，保护发电机免受短路电流的损坏。
发电机的故障类型：
a、发电机定子绕组相间短路（d1故障）； b、发电机定子绕组匝间短路
（2）负序电流产生的定子合成磁场切割转子，会在转子本 体和各部件（如阻尼条）上感应两倍工频的涡流。
（3）由于转子本体和各部件的自阻抗很小，涡流很大，导 致转子过热，甚至烧坏转子本体表面及阻尼条。
（4）使发电机转子产生100HZ的交变振动
发电机承受负序电流的能力：发电机定子绕组流过一定负序 电流时，不使转子损坏的可以经受该负序电流存在的时间。
U op是动作电压门槛值。
单相接地基波零序电压保护只能 保护定子绕组靠近机端的85%左 右。
发电机定子绕组接地保护
100%保护区的定子单相接保护： 由两种保护共同组成 （1）基波零序过电压保护 （2）三次谐波零序电压保护
基波零序过电压保护负责定子绕组靠近机端85 的部分； 三次谐波零序电压保护负责定子绕组靠近中性点的15 部分。
7.4 发电机负序电流保护
对于容量为5万kW以上的发电机，需配置负序电流保护。 不对称负荷或故障引起的定子绕组负序电流的危害：在转子 本体和各部件上感应电流，导致转子过热，甚至烧伤转子。
负序电流危害产生的原因：
（1）定子绕组负序电流产生的定子合成磁场与正序电流产生 的磁场转向相反，即逆转子旋转方向的旋转。相对于转子来 说以2倍同步转速相对旋转。
定子负序电流越大，发电机可以承受的时间越短；定子负序 电流越小，发电机可以承受的时间越长。
发电机转子发热所容许的负序电流 I2 （标么值）和时间t 之
