工程制图模拟试题1及答案一、填空：1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况。

《国家制图标准》规定：总平面图的常用比例应为_________，________，________。

3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达____________________________________________________________________。

5、立面图中用加粗实线表示___________，用粗实线表示_______________。

6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

7、结构施工图主要表达结构设计的容，它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有____________________________________________________。

8、由混凝土和钢筋两种材料构成的构件，称为__________构件。

工程制图模拟试题1及答案一、填空：1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。

2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况。

《国家制图标准》规定：总平面图的常用比例应为_________，________，________。

3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达____________________________________________________________________。

5、立面图中用加粗实线表示___________，用粗实线表示_______________。

6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的_________________________________等情况的图样。

剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

7、结构施工图主要表达结构设计的内容，它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有____________________________________________________。

8、由混凝土和钢筋两种材料构成的构件，称为__________构件。

建筑制图与识图模拟题及参考答案一、单选题（共40题，每题1分，共40分）1、完全对称的立面图，可只画一半，在对称轴处加绘（）。

A、连续编号B、省略符号C、对称符号D、直径符号正确答案：C2、建筑施工图上一般注明的标高是（）。

A、绝对标高B、相对标高C、要看图纸的说明D、绝对和相对均可正确答案：B3、绘图用三角板有（）种。

A、四种B、二种C、一种D、三种正确答案：B4、围合成室内空间的底面、侧面和顶面称为（）。

A、室内造型B、室内装饰C、室内界面D、室内构造正确答案：C5、（）线表示通过物体的中心线。

A、单点划线B、双点划线C、虚线D、实线正确答案：A6、室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。

A、顶层B、任意层C、本层D、一层正确答案：C7、建筑结构按层数来划分有底层结构、高层结构与（）。

A、框架结构B、多层结构C、排架结构D、墙结构正确答案：B8、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.7B、0.9C、0.4D、0.5正确答案：A9、一套完整的装饰施工图，一般由（）图纸组成。

A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：B10、主要用来确定新建房屋的位置、朝向以及周边环境的关系的是（）。

A、建筑立面图B、总平图C、建筑平面图D、功能分区图正确答案：B11、要查阅顶棚上的装饰图形，一般从（）中查得。

A、装饰剖面图B、装饰立面图C、装饰平面图D、吊顶平面图正确答案：D12、装饰施工图是按（）的基本方法来表示室内各部位相互关系。

A、符号B、比例C、线条D、投影视图正确答案：D13、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。

A、8—10mmB、6—10mmC、6—8mmD、4—6mm正确答案：B14、尺寸界线及尺寸线应用（）绘制。

A、细实线B、细单点长画线C、中粗实线D、粗实线正确答案：A15、有关门窗的开关线，下述论点正确的是（）。

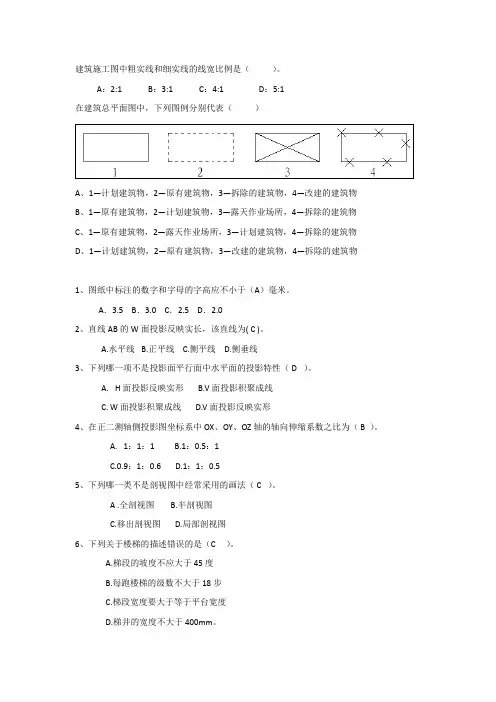

建筑施工图中粗实线和细实线的线宽比例是（）。

A：2:1 B：3:1 C：4:1 D：5:1在建筑总平面图中，下列图例分别代表（）A、1—计划建筑物，2—原有建筑物，3—拆除的建筑物，4—改建的建筑物B、1—原有建筑物，2—计划建筑物，3—露天作业场所，4—拆除的建筑物C、1—原有建筑物，2—露天作业场所，3—计划建筑物，4—拆除的建筑物D、1—计划建筑物，2—原有建筑物，3—改建的建筑物，4—拆除的建筑物1、图纸中标注的数字和字母的字高应不小于（A）毫米。

A．3.5 B．3.0 C．2.5 D．2.02、直线AB的W面投影反映实长，该直线为( C )。

A.水平线B.正平线C.侧平线D.侧垂线3、下列哪一项不是投影面平行面中水平面的投影特性（ D ）。

A. H面投影反映实形B.V面投影积聚成线C. W面投影积聚成线D.V面投影反映实形4、在正二测轴侧投影图坐标系中OX、OY、OZ轴的轴向伸缩系数之比为（ B ）。

A. 1：1：1B.1：0.5：1C.0.9：1：0.6D.1：1：0.55、下列哪一类不是剖视图中经常采用的画法（ C ）。

A .全剖视图 B.半剖视图C.移出剖视图D.局部剖视图6、下列关于楼梯的描述错误的是（C ）。

A.梯段的坡度不应大于45度B.每跑楼梯的级数不大于18步C.梯段宽度要大于等于平台宽度D.梯井的宽度不大于400mm。

7、建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（ D ）。

A．房屋的总体布局B．房屋的内外形状C.房屋内部的平面布局D．房屋承重构件的布置8、结构施工图包括（C ）等。

A.总平面图、平立剖、各类详图B.基础图、楼梯图、屋顶图C.基础图、结构平面图、构件详图D.配筋图、模板图、装修图9、结构布置图常用的比例为（D ）。

A．1:200,1:500,1:1000 B．1:5,1:10,1:20C．1:10,1:20,1:50 D．1:50,1:100,1:20010、在结构平面图中，YTB代表构件（C ）A.楼梯板B.预制板C.阳台板D.预应力板11、找到与投影图相对应的几何体，并填写相应的编码。

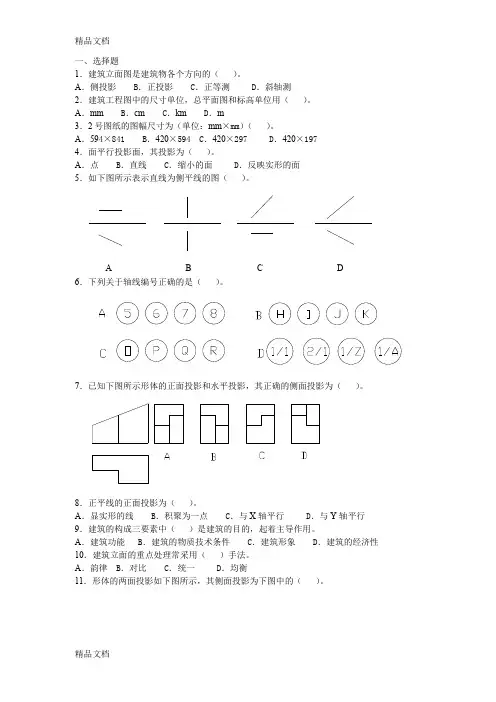

一、选择题1．建筑立面图是建筑物各个方向的（）。

A．侧投影 B．正投影 C．正等测 D．斜轴测2．建筑工程图中的尺寸单位，总平面图和标高单位用（）。

A．mm B．cm C．km D．m3．2号图纸的图幅尺寸为（单位：mm×mm）（）。

A．594×841 B．420×594 C．420×297 D．420×1974．面平行投影面，其投影为（）。

A．点 B．直线 C．缩小的面 D．反映实形的面5．如下图所示表示直线为侧平线的图（）。

A B C D6．下列关于轴线编号正确的是（）。

7．已知下图所示形体的正面投影和水平投影，其正确的侧面投影为（）。

8．正平线的正面投影为（）。

A．显实形的线 B．积聚为一点 C．与X轴平行 D．与Y轴平行9．建筑的构成三要素中（）是建筑的目的，起着主导作用。

A．建筑功能 B．建筑的物质技术条件 C．建筑形象 D．建筑的经济性10．建筑立面的重点处理常采用（）手法。

A．韵律 B．对比 C．统一 D．均衡11．形体的两面投影如下图所示，其侧面投影为下图中的（）。

12．空间两直线相交于K点，在三面投影中其交点k和k′的连线垂直于（）轴。

A．X B．Y C．Z D．以上答案均不对13．10号长仿宋体汉字的宽度为（）。

A．14mm B．10mm C．7mm D．5mm14．若圆锥面上某点的W、V面投影均可见，则该点在锥面上的位置描述正确的是（）。

A．左前方 B．右前方 C．左后方 D．右后方15．正等轴测图的轴向简化伸缩系数为（）。

A．0.5 B．0.82 C．1 D．1.516．若空间某点的两个投影在不同的投影轴上，则第三个投影必在（）。

A．原点 B．第三条投影轴上 C．H投影面上 D．某一投影面上17．工程图样采用不同比例绘制时，其内容保持不变的选项是（）。

A．线宽 B．图样大小 C．尺寸数字 D．材料图例18．关于图纸会签栏说法正确的是（）。

建筑制图（专升本）模拟作业真题题目及答案一、单选题(本部分共55题，每题1分，共55分)1、在土木工程图中有剖切位置符号及编号:，其对应图 2-2为（ )。

A.剖面图、向左投影B.剖面图、向右投影C.断面图、向左投影D.断面图、向右投影参考答案: D2、在重合断面图中，断面轮廓线应采用 ( ) 画出。

A.粗实线B.细实线C.中实线D.虚线参考答案: A3、A0号幅面的图纸其尺寸为（） mm.A.1189×841B.1000×800C.841×594D.594×420参考答案: A4、画图时，粗、细一档实线形形的线宽为（）A.2b、b 、0.5bB.b、0.5b 、0.25bC.b、0.5b 、0.35bD.1.2b 、0.6b 、0.3b参考答案: B5、在土建施工图中，材料图例表示( )。

A.混凝土B.钢筋混凝土C.砖D.三合土参考答案: C6、房屋施工图一般包括建筑施工图、结构施工图以及 ( )。

A.门窗施工图B.设备施工图C.装修详图D.模板详图参考答案: B7、在某一张建施图中，有详图索引其分母 4的含义为 ( C )。

A.图纸的图幅为 4 号B.详图所在图纸编号为 4C.被索引的图纸编号为 4D.详图(节点)的编号为 48、在结构平面图中，构件代号 TB 表示 ( ）A.平板B.阳台板C.预制多孔板D.楼梯板参考答案: D9、结构施工图一般包括施工说明、基础图、各层结构平面图以及 ( )。

A.设备图B.构件详图C.装修图D.门窗构造图参考答案: B10、钢筋混凝土梁详图常用的比例为（ )A.1 : 1、1 :2、1 : 5B.1 : 10、1 : 20、1 : 50C.1 : 100、1 : 150、1 : 200D.1 : 200、1 : 250、1 : 500参考答案: B11、在土建施工图中，尺寸线的线型为 ( )。

A.细实线B.粗实线C.细点划线D.中实线参考答案: A12、在土建工程图中，细点划线一般表示 ( )。

建筑制图及识图模拟考试题（附答案）一、单选题（共43题，每题1分，共43分）1.定位轴线采用( )线型。

A、实线B、细点划线C、虚线D、波浪线正确答案：A2.标题栏的位置一般在图幅的( )。

A、右下角B、左下角C、左上角D、右上角正确答案：A3.房屋结构中基础梁的代号为.( )A、JLB、TLC、WLD、LL正确答案：A4.正垂面与侧垂面相变,其交线是( )。

A、侧垂线B、一般线C、网D、水平线正确答案：B5.在施工中,L代表( ).A、柱B、板C、墙D、梁正确答案：D6.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

A、长对正B、高平齐C、宽相等D、三等正确答案：A7.钢筋工程施工中要看懂( )。

A、结构施工图B、土建施工图与结构施工图C、总平面图D、土建施工图正确答案：A8.A2图纸幅面的尺寸规格是( )。

A、594×841B、420×630C、420×594D、297×420正确答案：C9.在杆件投影图的某B处用折断线断开,然后将断面图画于其中的画法称为( )A、局部断面图B、移出断面图C、中断断面图D、重合断面图正确答案：C10.H面投影反映形体的( )。

A、侧面形状和高度、宽度两个方向的尺寸B、正面形状和高度、长度两个方向的尺寸C、顶面形状和长度、宽度两个方向的尺寸D、底面形状和长度、宽度两个方向的尺寸正确答案：C11.如果形体是对称的，画图时常把形体投影图以对称线为界一半画外形图、一半画剖面图，这种剖面图称为( )。

A、半剖面图B、断面图C、阶梯剖面图D、对称剖面图正确答案：A12.某构件形体是对称的,画图时把形体的一半画成剖面图,这样组合而成的投影图叫做( )A、展开剖面图B、半剖面图C、局部剖面图D、全剖面图正确答案：B13.正三棱柱的三面投影中,可能有( )三角形。

A、一个B、三个C、没有D、两个正确答案：A14.给水排水工程图常用代号图例中“——J——”表示。

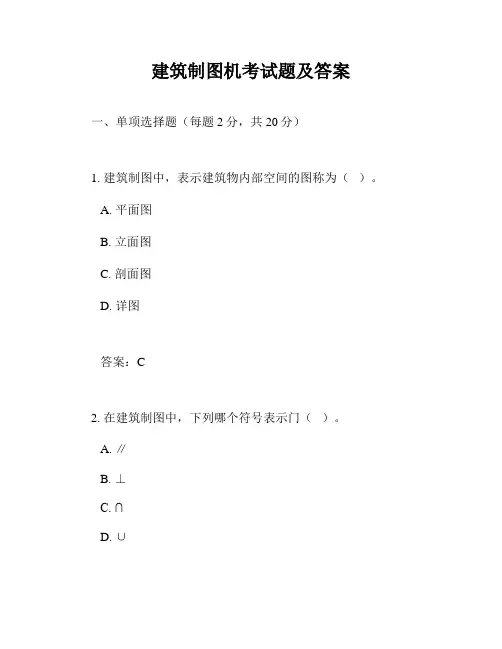

建筑制图机考试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，表示建筑物内部空间的图称为（）。

A. 平面图B. 立面图C. 剖面图D. 详图答案：C2. 在建筑制图中，下列哪个符号表示门（）。

A. ∥B. ⊥C. ∩D. ∪答案：A3. 建筑制图中，比例尺的作用是（）。

A. 表示建筑物的实际大小B. 表示建筑物的相对大小C. 表示建筑物的尺寸D. 表示建筑物的面积答案：B4. 建筑制图中，下列哪个符号表示窗户（）。

A. ∥B. ⊥C. ∩D. ∪答案：D5. 在建筑制图中，下列哪个符号表示墙（）。

A. ∥B. ⊥C. ∩D. ∪答案：A6. 建筑制图中，下列哪个符号表示楼梯（）。

A. ∥B. ⊥C. ∩D. ∪答案：B7. 在建筑制图中，下列哪个符号表示柱子（）。

A. ∥C. ∩D. ∪答案：C8. 建筑制图中，下列哪个符号表示梁（）。

A. ∥B. ⊥C. ∩D. ∪答案：D9. 在建筑制图中，下列哪个符号表示屋顶（）。

A. ∥B. ⊥C. ∩答案：A10. 建筑制图中，下列哪个符号表示基础（）。

A. ∥B. ⊥C. ∩D. ∪答案：B二、多项选择题（每题3分，共15分）11. 建筑制图中，下列哪些图是建筑施工图的组成部分（）。

A. 平面图B. 立面图C. 剖面图E. 施工说明答案：ABCDE12. 建筑制图中，下列哪些符号表示建筑物的结构元素（）。

A. ∥B. ⊥C. ∩D. ∪E. ∇答案：ABCD13. 建筑制图中，下列哪些比例尺是常用的（）。

A. 1:100B. 1:50C. 1:200E. 1:1000答案：ABCDE14. 建筑制图中，下列哪些图是建筑详图的组成部分（）。

A. 门窗详图B. 楼梯详图C. 基础详图D. 屋顶详图E. 梁柱详图答案：ABCDE15. 建筑制图中，下列哪些符号表示建筑物的装饰元素（）。

A. ∥B. ⊥C. ∩D. ∪E. ∇答案：DE三、判断题（每题2分，共20分）16. 建筑制图中，平面图是用来表示建筑物的水平剖面。

建筑画图练习题在建筑设计和施工中，图纸是不可或缺的工具。

了解建筑图纸和学会绘制它们对于建筑师和工程师来说都是极为重要的。

本文将为读者提供一系列建筑画图练习题，以帮助您提高图纸绘制的能力和技巧。

第一题：绘制房屋平面图请根据以下尺寸绘制一个简单的房屋平面图：- 房屋长度：10米- 房屋宽度：8米- 室内房间数量：3个- 室内房间尺寸：4米 × 4米在绘制平面图时，确保使用合适的比例尺，并注意标注房屋的尺寸和每个房间的尺寸。

确保绘图清晰，比例准确。

第二题：绘制房屋立面图在完成平面图后，现在请绘制房屋的立面图。

考虑以下细节：- 房屋外墙高度：6米- 窗户数量：6个- 窗户尺寸：1米 × 1米请将房屋立面图中的窗户位置标注清楚，并确保比例准确。

第三题：绘制屋顶平面图现在，请根据以下尺寸绘制房屋的屋顶平面图：- 屋顶长度：12米- 屋顶宽度：10米- 屋顶类型：坡屋顶在绘制屋顶平面图时，确保将屋顶的形状和尺寸标注清楚，并注意任何附加结构。

第四题：绘制建筑剖面图在最后一题中，请绘制房屋的剖面图。

房屋剖面图展示了建筑物的内部结构，并显示了不同楼层之间的关系。

请根据以下细节绘制剖面图：- 楼层数量：两层- 楼层高度：每层高度为3米- 楼梯位置：沿着房屋的一侧确保在绘制剖面图时，标注每层楼的高度和楼梯的位置，以确保图纸的准确性。

结束语：建筑图纸的绘制和理解对于建筑师和工程师来说至关重要。

通过完成以上建筑画图练习题，您将有机会提高自己的图纸绘制能力和技巧。

不断锻炼和精进绘图的能力，将使您在日后的建筑设计和施工中更加得心应手。

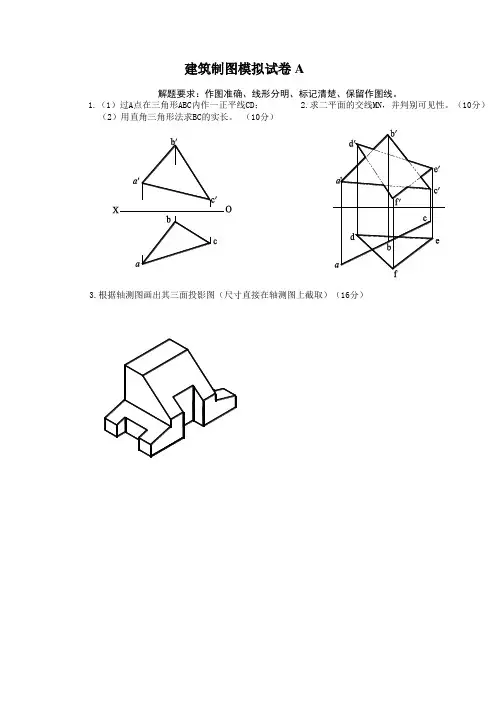

建筑制图模拟试卷A解题要求：作图准确、线形分明、标记清楚、保留作图线。

1.（1）过A点在三角形ABC内作一正平线CD；（2）用直角三角形法求BC的实长。

（10分）3.根据轴测图画出其三面投影图（尺寸直接在轴测图上截取）（16分）2.求二平面的交线MN，并判别可见性。

（10分）4. 分析屋顶面交线，完成俯视图。

（14分）6.分析两圆柱（孔）相交的情况，作出其 相贯线的投影。

(12分)8.填空题：（12分）5.分析圆柱表面截交线的形状，补出第三视图。

(14分)7.把正立面图改为半剖面图(1-1剖面图)。

(材料：混凝土)(12分)（1）房屋施工图由于专业分工不同，可分为____________图、_________图、__________图。

（2）建筑工程图一般使用三种线宽，且互成一定的比例，即粗线、中粗线、细线的比例规定为 b、_____b、____b。

（3）定位轴线的端部圆的直径为____mm，用_____线绘制。

横向定位轴线编号采用____________ 从_____至_____顺序编写。

竖向编号采用_______________从_____至_____顺序编写。

（4）标高分为_____标高和______标高。

其中_______标高是以青岛附近的黄海平均海平面为零点作为 基准的标高。

_______标高是以房屋底层室内主要地面为零点作为基准的标高。

建筑制图模拟试卷A 答参考案解题要求：作图准确、线形分明、标记清楚、保留作图线。

1.（1）过A点在三角形ABC内作一正平线CD； （2）用直角三角形法求BC的实长。

（10分）3.根据轴测图画出其三面投影图（尺寸直接在轴测图上截取）（16分）2.求二平面的交线MN，并判别可见性。

（10分）4. 分析屋顶面交线，完成俯视图。

（14分）6.分析两圆柱（孔）相交的情况，作出其 相贯线的投影。

(12分)8.填空题：（12分）5.分析圆柱表面截交线的形状，补出第三视图。

一、单选题1.台体需要标注的尺寸是( )A、两个底面形状尺寸和两底面间的距离B、所有线段的定形尺寸C、一个底面形状尺寸和两底面间的距离D、底面形状尺寸答案： A2.三个视图均为圆的基本体是( )A、圆B、圆柱C、圆锥D、圆球答案： D3.在画斜二测圆的投影时所采用的方法是（）A、坐标法B、八点投影法C、同心圆法D、四心近似圆弧法答案： D4.汉字的高度应不小于（）A、2.5mmB、1.8mmC、3.5mmD、1.5mm答案： C5.点A（0，0，10），则其（）面的投影在原点。

A、HB、VC、WD、都不正确答案： A6.一两个视图为圆的形体是( )A、直棱柱B、圆柱C、组合柱D、前三者答案： BA、斜投影法B、中心投影法C、平行投影法D、正投影法答案： C8.在钢筋混凝土构件详图中，构件轮廓应画成( )A、点画线B、细实线C、中实线D、粗实线答案： D9.轴线垂直H面圆柱的正向轮廓素线在左视图中的投影位置( )A、在左边铅垂线上B、在右边铅垂线上C、在轴线上D、在上下水平线上答案： B10.在体表面取点，首先应( )。

A、判定点所在面的位置B、作出辅助直线C、作出辅助圆线D、直接求答案： A11.画侧平面圆的正等测图应选用的轴测轴是( )A、X、Y轴B、X、Z轴C、Y、Z轴D、任意两轴答案： C12.在圆锥面上取点( )。

A、都要用辅助圆法求B、都要用辅助直线法求C、都必须作辅助线求D、在轮廓素线上时可直接求答案： B13.斜二测图的轴向伸缩系数是( )A、p=q=r=1B、p=q=r=0.82C、p=r=1，q=0.5答案： C14.以下不是制图工具的是（）A、图板B、丁字尺C、三角板D、圆规答案： A15.在用曲线板描绘曲线的时候每描绘一段应不少于（）个点。

A、5B、6C、4D、3答案： C16.截平面倾斜于圆柱的轴线，截平面与圆柱的交线是（）A、圆B、直线C、双曲线D、椭圆答案： D17.通过锥顶和底平面截切四棱锥，截交线的空间形状为( )A、五边形B、底面类似形C、三角形D、四边形答案： C18.正面斜二测Y轴的轴向变形系数为（）A、1B、0.5C、0.94D、0.82答案： B19.当截平面倾斜于圆锥的轴线与素线都相交时，产生的截交线为（）。

《建筑制图》模拟题一.单选题1.A3图纸的幅面尺寸是().A.594×841B.420×594C.297×420D.210×297[答案]:C2.建筑施工图中,采用粗线,中线,细线三种线宽时,其线宽比为().A.1.0b,0.7b,0.25bB.1.0b,0.5b,0.25bC.1.0b,0.7b,0.5bD.0.7b,0.5b,0.25b[答案]:B3.已知平面△ABC的V,H投影,其中△ABC为水平面的投影图是().A.B.C.D.[答案]:C4.已知直线AB,CD的V,H投影,其中AB与CD平行的投影是().A.B.C.D.[答案]:C5.已知形体的V,H投影,其正确的侧面投影是().A.B.C.D.[答案]:C6.平面与圆锥面截交,当截交线为双曲线时,截平面的位置().A.垂直于圆锥轴线B.平行于圆锥轴线C.过圆锥顶D.与圆锥面上所有素线相交[答案]:B7.建筑工程图中,钢筋混泥土的材料图例是().A.B.C.D.[答案]:C8.钢筋混凝土结构施工图中,HRB400钢筋的符号是().A.B.C.D.[答案]:C9.已知直线AB的V,H投影,其中AB为侧垂线的投影图是(). A.B.C.D.[答案]:D10.已知形体的V,H投影,其正确的侧投影是(). A.B.C.D.[答案]:B二.判断题1.图样上的尺寸由尺寸界限,尺寸线,尺寸起止符号和尺寸数字组成.()[答案]:正确2.点的水平投影到OY轴的距离,反映点到V面的距离.()[答案]:错误3.索引符号中数字“2”的含义是详图的编号.()[答案]:正确4.平,立,剖面图中的标高以m“米”为单位,注写到小数点后第二位.()[答案]:错误5.总平面图中的标高以m“米”为单位,注写到小数点后第二位.() [答案]:正确6.平,立,剖面图中的门窗均用门窗图例表示.()[答案]:正确7.平面图上横向定位轴线的编号采用大写拉丁字母,从左向右依次编写.()[答案]:错误3.定位轴线采用细单点长画线绘制.()[答案]:正确9.建筑构造详图中,屋面,楼面和地面的构造采用多层构造说明方法表示.()[答案]:正确10.确定组成建筑形体的各基本形体大小的尺寸称为定形尺寸. [答案]:正确三.填空题1.假想用一个水平的剖切平面沿门窗洞的位置将房屋切开,对剖切面以下的部分所作出的水平投影图称为().[答案]:建筑平面图2.对房屋的细部或构,配件用较大的比例(1:20,1:10,1:5,1:2,1:1等)将其形状,大小,材料,做法详细地表示出来的图样称为().[答案]:建筑详图3.直母线沿着两根()移动,并始终平行于一个()而形成的曲面叫做柱状面[答案]:曲导线,导平面.4.结构施工图中,框架梁的代号为(),圈梁的代号为().[答案]:KL,QL.5.钢筋混泥土构件中的钢筋按其作用的不同分为(),(),(),()和其它钢筋.[答案]:受力筋,箍筋,架立筋,分布筋.6.基础图包括基础()和().[答案]:平面图,基础详图.7.A1图纸的幅面尺寸是(),A2图纸的幅面尺寸是(),即A2幅面是A1幅面沿长边的对栽,其余类推.[答案]:594×841,420×594.8.图线有粗,中粗,中,细之分,粗线线宽为基本线宽b,常用的b值为0.5,0.7,1.0,1.4mm.中粗线线宽为(),中线线宽为(),细线线宽为(). [答案]:0.7b,0.5b,0.25b.9.建筑平面图,剖面图中主要构配件断面的轮廓线用()绘制;建筑平面图,立面图,剖面图中一般构配件的轮廓线用()绘制.[答案]:粗实线,中实线.10.图样上的尺寸由(),(),()和()组成.[答案]:尺寸界限,尺寸线,尺寸起止符号,尺寸数字.11.建筑图样上标注的尺寸,除()以m()为单位外,其余一律以mm()为单位,图上尺寸数字都不再注写单位.[答案]:标高及总平面图,米,毫米.12.水平尺寸线上的尺寸数字应写在尺寸线的(),字头();竖直尺寸线上的尺寸数字应写在尺寸线的(),字头().[答案]:上方,向上,左方,向左.13.定位轴线采用()绘制,轴线编号圆采用()绘制.[答案]:细单点长画线,细实线.14.汉字字体高度分为()等六级.[答案]:3.5,5,7,10,14,2015.投影分为()和()两类,其中()又分为斜投影和正投影两种.建筑工程图样多采用()绘制.[答案]:中心投影,平行投影,平行投影,正投影.16.平面与圆柱面截交,可产生()不同形状的截交线.当截交线为椭圆时,截平面的位置();当截交线为两条素线时,截平面的位置(). [答案]:三种,倾斜于圆柱轴线,平行于圆柱轴线.17.三投影面体系由(),()和()组成,三个投影面两两相互垂直. [答案]:正面投影面V,水平投影面H,侧立投影面W.18.点的正面投影到OX轴的距离,反映点到()面的距离,点的正面投影到OZ轴的距离,反映点到()面的距离.[答案]:H,W.19.比较X坐标的大小,可以判断两点的()位置关系,X大的点在();比较Y坐标的大小,可以判断两点的()位置关系,Y大的点在();比较Z坐标的大小,可以判断两点的()位置关系,Z大的点在(). [答案]:左右,左,前后,前,上下,上.20.圆柱面由与轴线()的直母线旋转而成,圆柱面上取点的方法有辅助().[答案]:平行,素线法.21.直母线沿着两根交叉的()移动,并始终平行于一个()而形成的曲面叫做双曲抛物面.[答案]:导直线,导平面.22.平面与圆锥面截交,可产生()不同形状的截交线.当截交线为抛物线时,截平面的位置();当截交线为双曲线时,截平面的位置();当截交线为椭圆时,截平面的位置();当截交线为两条素线时,截平面的位置().[答案]:五种,平行于锥面的一条素线,平行于圆锥轴线,与圆锥面上所有素线相交,过圆锥顶.23.建筑物及其构配件可选用(),(),()或更多视图表示.天花的装修施工图采用()表示.[答案]:单个视图,两个视图,三个视图,镜像投影.24.定位尺寸是确定各基本形体在建筑形体中()的尺寸.[答案]:相对位置25.建筑构造详图中,屋面,楼面和地面的构造采用()表示.[答案]:多层构造说明方法26.外墙详图实际上是建筑剖面图的(),通常在窗洞中间断开,画成底层,顶层和一个中间层的()的组合.[答案]:局部放大图,节点详图.27.结构施工图中,屋面板的代号为(),框架柱的代号为(),框架梁的代号为()基础梁的代号为(),圈梁的代号为(),过梁的代号为(). [答案]:WB,KZ,KL,JL,QL,GL.28.梁的平面注写包()和()两部分.[答案]:集中标注,原位标注.29.三面投影图的投影关系为(),(),().[答案]:长对正,高平齐,宽相等.30.定位轴线采用()绘制,轴线编号圆采用()绘制. [答案]:细单点长画线,细实线.。
