赤道几内亚吉布洛上游调蓄水库泄洪建筑物流态三维模拟计算丁旭【摘要】吉布洛上游调蓄水库位于赤道几内亚RIO WELE河上,本水库工程规模大、洪水标准高.为了更合理地确定泄洪建筑物的工程布置和体型设计,需对泄洪建筑物的水力学问题进行深入研究.因此,主要利用CFD (Computational Fluid Dynamics)即计算流体动力学技术对首部枢纽泄水建筑物进行数值模拟,验证泄水建筑物泄流能力、流态等水力学条件,为工程设计提供设计依据.【期刊名称】《电网与清洁能源》【年(卷),期】2015(031)009【总页数】4页(P96-99)【关键词】工程规模;洪水标准;泄洪建筑物;流体动力学;数值模拟【作者】丁旭【作者单位】黄河勘测规划设计有限公司,河南郑州450003【正文语种】中文【中图分类】TV222.21 工程概况RIO WELE河发源于加蓬境内，经赤道几内亚入海，流域面积13 250 km2。
河源地海拔高程720 m，自东向西流经赤道几内亚，最后注入大西洋，全长361 km。
吉布洛上游调蓄水库为大（ 1）型工程，设计洪水标准[1]为500年一遇，校核洪水标准为10 000年一遇。
特征水位：正常蓄水位：625.00 m。
设计洪水位：625.23 m；下游水位：606.22 m。
校核洪水位：626.27 m；下游水位：606.53 m。
水库首部枢纽采取混合坝型式，河床坝段为混凝土泄洪建筑物，两岸连接坝段为心墙堆石坝[2]，最大坝高50 m。
混凝土泄洪建筑物长113 m，从左岸至右岸依次布置1个排漂坝段、3个表孔泄洪坝段[3]和3个底孔泄洪坝段组成，泄洪建筑物平面布置见图1。
2 模型计算的目的本工程泄洪建筑物的枢纽布置方案，具有以下几个显著特点：1）混凝土泄洪建筑物与心墙堆石坝连接采用了混凝土心墙与土坝裹头相结合方案。
采用此方案水库在泄洪运行过程中，存在顺坝流问题，为了保证坝体安全，需要了解顺坝流范围以及裹头各断面流速分布情况。
Science &Technology Vision 科技视界0概述凯乐塔水电站位于几内亚共和国境内孔库雷河中游,是以发电为主的三等中型水电工程,水库校核洪水位113.30m,正常蓄水位110.00m,相应库容2300万m 3,电站装机容量234.6MW,多年平均发电量9.65亿kW ·h。
目前几内亚共和国内的发电总装机为253MW,其中水电129MW,最大的电站是格拉菲里电站,装机75MW。
凯乐塔水电站建成后将主要承担其工业用电,成为几内亚国内的骨干电源,极大的促进几内亚的经济发展。
1自然条件几内亚只有雨季和旱季,5月至10月为雨季,降雨量约占全年的90%,11月至次年4月为旱季,干旱少雨。
孔库雷河流域平均降雨量为2000mm,坝址多年平均径流量为109.6亿m 3,本工程防洪标准为百年一遇设计,千年一遇校核,百年一遇设计洪水为3670m 3/s,千年一遇校核洪水为4430m 3/s。
流域植被好,泥沙含量小,河流含沙量为10g/m 3,坝址以上多年平均悬移质输沙量为13.9万t。
孔库雷河从坝前近东西向折而向北西流过坝区,坝址区河谷蜿蜒曲折,河谷呈“U”形,河床宽度由约200m 至坝址处扩展至约750m,河道内有数个“河心岛”将孔库雷河分割,主流分散形成5处河湾(叉河),各河湾自坝轴线向下约350m 形成庞大瀑布群,从左往右分别为SALE,SANFOKUI,FRANBANGA,SONGO,LEKTE,其中SONGO 和LEKTE 两处河湾水量较大,瀑布落差约25~40m。
坝址区两岸山体雄厚,谷坡宽缓,基岩裸露,自然坡度一般7°~10°,相对高差一般低于200m,坝区基岩主要为泥盆纪的辉绿岩和奥陶系石英砂岩,两岸山坡分布有较多的第四系红土,河道中分布有少量第四系坡崩积-冲积的碎块石。
除少量风化卸荷外未见大的崩塌、滑坡、泥石流等不良地质现象。
坝址区未见断层出露,节理裂隙主要发育有3组,节理一般延伸长,切层深,连通性好。

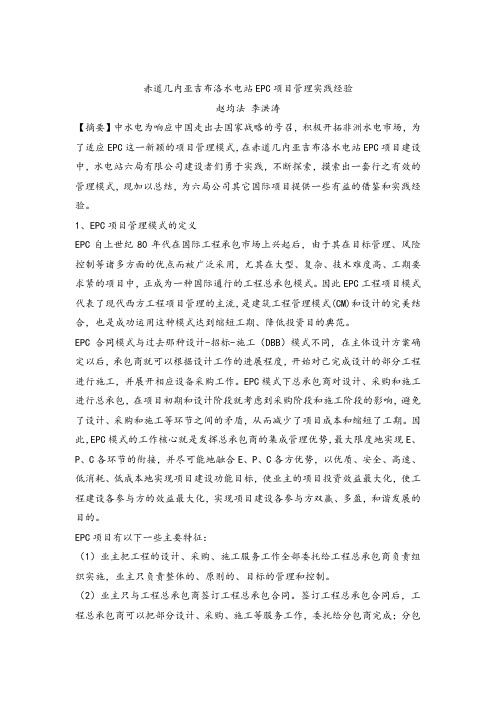

赤道几内亚吉布洛水电站EPC项目管理实践经验赵均法李洪涛【摘要】中水电为响应中国走出去国家战略的号召，积极开拓非洲水电市场，为了适应EPC这一新颖的项目管理模式，在赤道几内亚吉布洛水电站EPC项目建设中，水电站六局有限公司建设者们勇于实践，不断探索，摸索出一套行之有效的管理模式，现加以总结，为六局公司其它国际项目提供一些有益的借鉴和实践经验。
1、EPC项目管理模式的定义EPC自上世纪80年代在国际工程承包市场上兴起后，由于其在目标管理、风险控制等诸多方面的优点而被广泛采用，尤其在大型、复杂、技术难度高、工期要求紧的项目中，正成为一种国际通行的工程总承包模式。
因此EPC工程项目模式代表了现代西方工程项目管理的主流，是建筑工程管理模式(CM)和设计的完美结合，也是成功运用这种模式达到缩短工期、降低投资目的典范。
EPC合同模式与过去那种设计-招标-施工（DBB）模式不同，在主体设计方案确定以后，承包商就可以根据设计工作的进展程度，开始对己完成设计的部分工程进行施工，并展开相应设备采购工作。
EPC模式下总承包商对设计、采购和施工进行总承包，在项目初期和设计阶段就考虑到采购阶段和施工阶段的影响，避免了设计、采购和施工等环节之间的矛盾，从而减少了项目成本和缩短了工期。
因此，EPC模式的工作核心就是发挥总承包商的集成管理优势，最大限度地实现E、P、C各环节的衔接，并尽可能地融合E、P、C各方优势，以优质、安全、高速、低消耗、低成本地实现项目建设功能目标，使业主的项目投资效益最大化，使工程建设各参与方的效益最大化，实现项目建设各参与方双赢、多盈，和谐发展的目的。
EPC项目有以下一些主要特征：（1）业主把工程的设计、采购、施工服务工作全部委托给工程总承包商负责组织实施，业主只负责整体的、原则的、目标的管理和控制。
（2）业主只与工程总承包商签订工程总承包合同。
签订工程总承包合同后，工程总承包商可以把部分设计、采购、施工等服务工作，委托给分包商完成；分包商与总承包商签订分包合同，而不是与业主签订合同；分包商的全部工作由总承包商对业主负责。

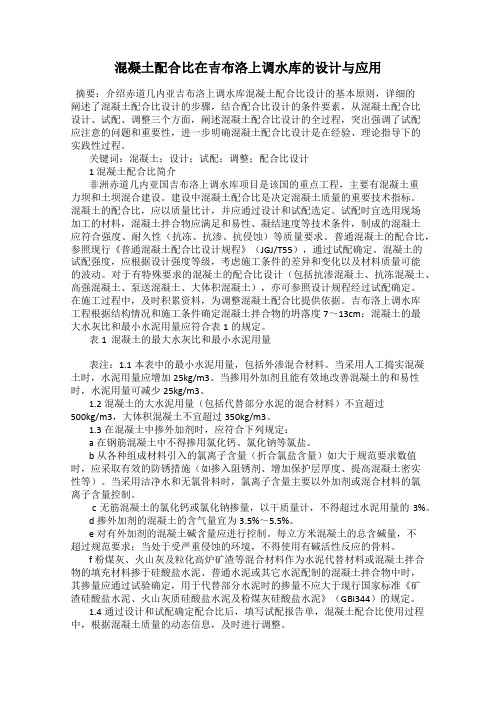

混凝土配合比在吉布洛上调水库的设计与应用摘要：介绍赤道几内亚吉布洛上调水库混凝土配合比设计的基本原则，详细的阐述了混凝土配合比设计的步骤，结合配合比设计的条件要素，从混凝土配合比设计、试配、调整三个方面，阐述混凝土配合比设计的全过程，突出强调了试配应注意的问题和重要性，进一步明确混凝土配合比设计是在经验、理论指导下的实践性过程。
关键词：混凝土；设计；试配；调整；配合比设计1 混凝土配合比简介非洲赤道几内亚国吉布洛上调水库项目是该国的重点工程，主要有混凝土重力坝和土坝混合建设。
建设中混凝土配合比是决定混凝土质量的重要技术指标。
混凝土的配合比，应以质量比计，并应通过设计和试配选定。
试配时宜选用现场加工的材料，混凝土拌合物应满足和易性、凝结速度等技术条件，制成的混凝土应符合强度、耐久性（抗冻、抗渗、抗侵蚀）等质量要求。
普通混凝土的配合比，参照现行《普通混凝土配合比设计规程》（JGJ/T55），通过试配确定。
混凝土的试配强度，应根据设计强度等级，考虑施工条件的差异和变化以及材料质量可能的波动。
对于有特殊要求的混凝土的配合比设计（包括抗渗混凝土、抗冻混凝土、高强混凝土、泵送混凝土、大体积混凝土），亦可参照设计规程经过试配确定。
在施工过程中，及时积累资料，为调整混凝土配合比提供依据。
吉布洛上调水库工程根据结构情况和施工条件确定混凝土拌合物的坍落度7～13cm；混凝土的最大水灰比和最小水泥用量应符合表1的规定。
表1 混凝土的最大水灰比和最小水泥用量表注：1.1本表中的最小水泥用量，包括外渗混合材料。
当采用人工捣实混凝土时，水泥用量应增加25kg/m3。
当掺用外加剂且能有效地改善混凝土的和易性时，水泥用量可减少25kg/m3。
1.2混凝土的大水泥用量（包括代替部分水泥的混合材料）不宜超过500kg/m3，大体积混凝土不宜超过350kg/m3。
1.3在混凝土中掺外加剂时，应符合下列规定：a在钢筋混凝土中不得掺用氯化钙、氯化钠等氯盐。

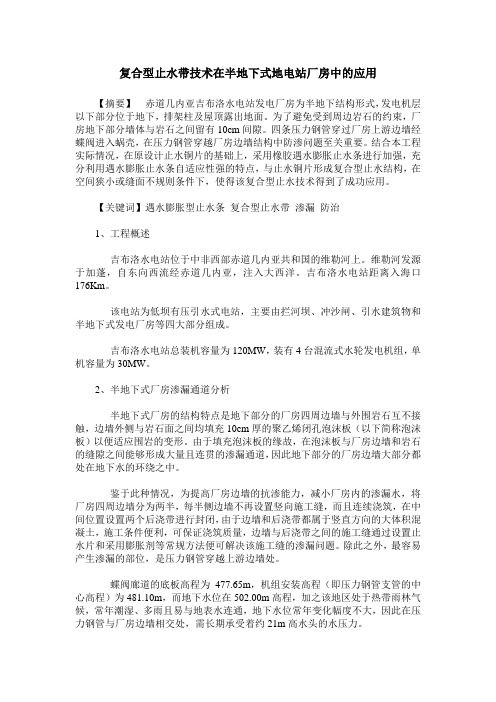

复合型止水带技术在半地下式地电站厂房中的应用【摘要】赤道几内亚吉布洛水电站发电厂房为半地下结构形式，发电机层以下部分位于地下，排架柱及屋顶露出地面。
为了避免受到周边岩石的约束，厂房地下部分墙体与岩石之间留有10cm间隙。
四条压力钢管穿过厂房上游边墙经蝶阀进入蜗壳，在压力钢管穿越厂房边墙结构中防渗问题至关重要。
结合本工程实际情况，在原设计止水铜片的基础上，采用橡胶遇水膨胀止水条进行加强，充分利用遇水膨胀止水条自适应性强的特点，与止水铜片形成复合型止水结构，在空间狭小或缝面不规则条件下，使得该复合型止水技术得到了成功应用。
【关键词】遇水膨胀型止水条复合型止水带渗漏防治1、工程概述吉布洛水电站位于中非西部赤道几内亚共和国的维勒河上。
维勒河发源于加蓬，自东向西流经赤道几内亚，注入大西洋。
吉布洛水电站距离入海口176Km。
该电站为低坝有压引水式电站，主要由拦河坝、冲沙闸、引水建筑物和半地下式发电厂房等四大部分组成。
吉布洛水电站总装机容量为120MW，装有4台混流式水轮发电机组，单机容量为30MW。
2、半地下式厂房渗漏通道分析半地下式厂房的结构特点是地下部分的厂房四周边墙与外围岩石互不接触，边墙外侧与岩石面之间均填充10cm厚的聚乙烯闭孔泡沫板（以下简称泡沫板）以便适应围岩的变形。
由于填充泡沫板的缘故，在泡沫板与厂房边墙和岩石的缝隙之间能够形成大量且连贯的渗漏通道，因此地下部分的厂房边墙大部分都处在地下水的环绕之中。
鉴于此种情况，为提高厂房边墙的抗渗能力，减小厂房内的渗漏水，将厂房四周边墙分为两半，每半侧边墙不再设置竖向施工缝，而且连续浇筑，在中间位置设置两个后浇带进行封闭，由于边墙和后浇带都属于竖直方向的大体积混凝土，施工条件便利，可保证浇筑质量，边墙与后浇带之间的施工缝通过设置止水片和采用膨胀剂等常规方法便可解决该施工缝的渗漏问题。
除此之外，最容易产生渗漏的部位，是压力钢管穿越上游边墙处。
蝶阀廊道的底板高程为477.65m，机组安装高程（即压力钢管支管的中心高程）为481.10m，而地下水位在502.00m高程，加之该地区处于热带雨林气候，常年潮湿、多雨且易与地表水连通，地下水位常年变化幅度不大，因此在压力钢管与厂房边墙相交处，需长期承受着约21m高水头的水压力。
水电站厂房管路三维设计摘要：如何在相对有限的空间合理地布置大量的设备，是水机专业比较关注的问题，尤其水电站厂房内大型设备比较多，合理的布置显得尤为重要。
本文针对水电站厂房内管道和设备，提出了一种基于知识工程的参数化三维设计方法，通过建立一个知识库，快速构建厂房的管道和设备的三维空间模型，并做相应的干涉分析，使整个布局合理有效。
关键词：三维设计1 概述今年，国家发布国民经济和社会发展的第十二个五年规划纲要，在“十二五”规划中，国家决定加大水利事业的投资，水利水电行业将以此为契机得到长足发展，水利水电工程会越来越多，规模也越来越大，对时间和质量的要求也越来越高。
然而水电站所处位置通常都是在崇山峻岭之间、大江大河之上，这就使得在有限预算内，水电站的厂房空间非常受限制；并且，厂房内设备又繁多，水电站厂房内通常还有超大型的设备，如水轮机、大型发电机等等，使得机电专业在设计过程中需要大量的精力考虑设备的布置是否合理，是否碰撞等等。
现阶段设计人员通常使用二维设计方法，依靠个人设计经验，和各专业之间的反复校核才能确定设备的布置位置。
这种办法基于二维图纸，不能直观的反映设备在空间的实际位置，和各个设备之间什么样的层次关系，仅仅依靠经验可以判断大型设备是否合适，但人的思虑不可能很周全，有些细节地方容易出现问题。
假如出现碰撞等情况，现阶段大多还是现场解决，这样或多或少影响工程的质量，最关键的是一旦出现问题调整起来比较困难；假如设计人员直接设计出三维的空间模型，那么就可以很直观的看到厂房的整个空间布置，宏观上有一个的整体概念，哪个地方布置哪种设备，可以更好的进行规划，这样就可以尽最大可能的避免设计上的失误，同时，不同专业有冲突，在修改设计的时候也有个参照，这样更能保证工程的质量和进度。
catia v5是ibm和dassault system公司共同推出的新一代cad/cae/cam软件，目前世界范围内是应用面最广，影响力最大的cad软件。
英布鲁水电站水文特性及水文设计特点（冯德光郝福良史世平李林）摘要：英布鲁水电站水文特性、水文分析内容，与国内外其他水电站相比，特点明显。
如：流域分旱、雨两季，降雨入渗强，流量资料条件较差，径流年内年际均匀，洪水年内年际变幅不大，缺乏历史大洪水资料。
而电站为径流式，下游没有防洪要求。
英布鲁水电站工程水文设计，充分考虑了这些特性。
关键字：水文特性径流洪水1、流域气象特点1.1流域下垫面英布鲁水电站位于刚果河支流莱菲尼河，距河口14km。
莱菲尼河发源于巴泰凯高原，流经峡谷、沼泽地和茂盛林区，河长280km，沿程坡度平缓。
分水岭高程为600~800m，坝址河段河谷深约300~400m，河道比降为0.2‰~0.3‰，库区河段两岸较平缓，局部岸坡较陡。
河谷多为热带森林，沿河流呈带状分布，超出两岸一定范围后，森林稀疏，逐步过渡到草原地带。
流域植被良好，表层土壤为砂壤土。
居民很少，人类活动少，未修建任何水利工程，流域下垫面条件变化不大。
1.2气象条件莱菲尼河流域属于苏丹—几内亚的赤道几内亚气候，全年分旱、雨两季。
旱季有气压高、气温低、多云天气、雨量稀少等特点。
雨季由于受东部印度洋的水汽影响，经常发生降雨，雨量充沛，气温高。
英布鲁电站坝址处没有气象站，气象资料较少。
以位于河口北部的姆布亚气象站1981～2002年实测气象要素值为电站设计依据，多年平均降雨量1598mm，多年平均水面蒸发量为769.6mm。
2、水文资料2.1用于分析的区域测站莱菲尼河流域内分布有雷卡那、姜巴拉、赞加、恩果、恩库木、恩萨、依诺尼、恩加贝、姆贝、姆布亚等气象（雨量）站，它们建立于上世纪五、六十年代。
水电站坝址上游45km处1949年设立布旺贝水文站，控制流域面积13500km2。
为了满足电站设计要求，瑞士UNEFICO于1981年在坝址处设置一台自记水位计观测水位并施测流量。
后因战争影响，布旺贝水文站、坝址专用站停测。
莱菲尼河附近的恩凯尼河、阿里马河，也位于巴泰凯高原，气象、下垫面情况与莱菲尼河相似，分别设有甘博马水文站、柴卡皮卡水文站。
赤几吉布洛水电站EPC工程施工管理管祖金中国水利水电第六工程局有限公司摘要：吉布洛水电站是国际EPC水电施工项目，自2008年4月份开工，至2011年10月15日工程主体完工，厂房4台机组全部投产发电，项目经历了筹备、进场、施工及尾工处理等施工过程，工程建设中积累了丰富的EPC国际工程施工经验。
关键词：合同；管理；发电；组织；风险1概述吉布洛水电站工程项目是中非框架协议下的EPC总承包项目，由中国水电建设集团工程有限责任公司于2007年3月13日同赤道几内亚工业、矿产和能源部在马拉博签署，并委托中国水电第六工程局实施。
吉布洛水电站工程是是赤几最大的水电站，被喻为赤几的“三峡”工程。
水电六局公司2007年6月4日首批人员进场进行前期筹建，08年4月15日正式开工，08年12月11日举行开工仪式，11年5月24日首台机组发电，11年10月14日实现了”一年四投”发电目标。
2合同谈判及前期筹划2006年10月成立吉布洛电站考察组，开展赤几市场调研、电站现场考察、电站投标设计及电站合同谈判等工作。
考察包括赤几建材市场、劳务市场、电站坝址自然条件以及物价、税收、法律、治安等。
2006年12月20日~21日，赤道几内亚能源与矿产部对中国水利水电建设集团公司提交的吉布洛水电站设计方案（3x30MW）进行了审查。
由集团公司、六局公司及黄委院组成的专家组对设计方案进行了介绍、解答。
并按照赤几能矿部的意见提交了4x30MW设计方案，12月26号提交报价书。
多轮谈判协商后签署合同。
合同签署后，2007年3月，由集团国际公司对水电六局有限公司相关人员进行合同交底。
六局公司迅速选派政治素质高，业务能力强、工作业绩好的人员，首先组建项目部领导班子，再选派工程技术、工程管理和施工人员，为吉布洛水电站项目筹建提供人力保证。
项目部在国内及赤几分别设立筹备组，开始工程前期筹备及工程总体策划。
国内筹备组主要工作如下：组织吉布洛水电站项目所需人员的选择和派送工作，并按要求组织有关人员进行出国培训、身体健康检查等工作。
ＨＥＮＡＮ
１．建设背景及过程
吉布洛水电站是中国与赤道几内亚两国政府在中非论坛期间确定的框架协议内项目，由中国政府贷款实施。
电站总承包方为中国水电建设集团国际工程有限公司，采用ＥＰＣ方式承建，２００７年３月签订总承包合同，委托中国水电第六工程局有限公司负责工程管理和实施，黄河设计公司作为总承包方的咨询开展设计工作。
伊朗ＭａｈａｂＧｈｏｄｓｓ顾问公司于２００４年编制完成吉布洛水电站可行性研究报告，公司自２００８年１月完成补充优化设计，２００８年５月通过赤道几内亚政府组织的审查，并得到批复，确定工程开工日期为２００８年４月１５日，竣工日期为２０１１年１０月１５日，总工期４２个月。
２０１１年５月电站首台机组发电；２０１１年１０月１４日四台机组全部并网发电，按合同工期完成了建设目标。
２．工程概况
维勒河发源于加蓬，全长３６１ｋｍ，流域面积１３２５０ｋｍ２。
吉布洛水电站位于维勒河的中游吉布洛瀑布附近，距离入海口１７６ｋｍ，坝址以上流域面积５７６４ｋｍ２。
吉布洛水电站是赤道几内亚国家电网建设的骨干工程，电站装机容量为１２０ＭＷ，装机４台，单机容量３０ＭＷ，多年平均发电量７．４４４×１０８ｋＷ．ｈ。
该工程为Ⅲ等中型工程，为低坝有压引水式电站，由首部枢纽、引水系统和厂区枢纽等组成。
其中首部枢纽由挡水坝段、溢流坝段、冲沙闸、进水口和排漂道等组成；引水系统包括进水口、压力引水道、调压井、压力钢管；厂区枢纽包括电站厂房、开关站、尾水洞、尾水闸及尾水渠。
３．工程设计特点
３．１流量大，地形条件所限，枢纽布置难度大
吉布洛水电站所处的维勒河流域靠近赤道，属赤道热带雨林气候，降雨充沛。
１０年一遇导流标准时的洪峰流量为４１１７ｍ３／ｓ。
伊朗ＭａｈａｂＧｈｏｄｓｓ顾问公司可研阶段选择的坝轴线位于河心岛的下游，河道断面相对较窄，分期导流时建筑物布置的难度大。
通过对可研阶段成果的研究和分析，认为挡水建筑物布局时应充分考虑导截流工程布置的方便性，利于导流工程的实施。
可行性研究阶段拦河坝布置在河心岛的下游，主体工程量虽然较小，导致了导截流工程布置困难和施工难度的增加。
在进行首部枢纽布置分析时，通过对伊朗ＭａｈａｂＧｈｏｄｓｓ公司成果的分析，对挡水建筑的总体布局进行了调整，坝轴线位置向上游移动至河心岛处，为了更好的利用河心岛的有利地形，将原坝轴线由直线型布置改为折线型布置。
坝轴线调整后，虽然拦河坝长度有所增加，但从总体布局来看具有了以下几个方面的特点：一是利于导截流建筑物布置与实施；二是导流工程与主体工程适当结合，达到既方便施工，又减少工程投资的目的；三是增加了溢流坝段长度，从而提高了泄洪能力，保障了拦河坝的安全性。
３．２进水口条件复杂，处理方案涉及面广
３．２．１防吸气性漏斗漩涡、防沙、防污物等问题突出、技术难题大吉布洛水电站为径流式电站，水库无调节功能，拦河坝仅起壅水作用。
除洪水期外，电站全年在正常蓄水位５７７．０ｍ发电运行，设计引用流量１６１．１６ｍ３／ｓ，引水洞直径７．２ｍ。
河床高程５６８．０ｍ左右，冲沙闸底板高程５６８．５ｍ。
在正常蓄水位５７７．０ｍ时，进水口前水库水深仅９ｍ左右，从水头和水流条件而言，属浅孔式进水口。
维勒河流域内植被良好，库区河道比降大，平均比降约８．７‰。
赤道几内亚吉布洛水电站设计特点
□史海英（黄河勘测规划设计有限公司）
摘要：吉布洛水电站的设计根据水文、地形地质特点，结合施工导流要求提出了合适的首部枢纽布置方案；解决了径流式水电站所特有的浅式进水口防沙、防污、易产生吸气性漏斗漩涡的技术难题；对调压井的设计进行了创新与尝试，创造性地解决了电站甩负荷时，产生的最高涌浪问题，改善了机组运行条件，同时解决了高调压井引起的结构难题。
关键词：吉布洛；水电站；枢纽布置；进水口；导流；调压井
作者简介：史海英（１９６６－），女，高级工程师，从事水利
水电工程设计工作。
□□□□□□□□□□
ＨＥＮＡＮ
虽然流域产沙量不大，但由于吉布洛水电站水库库容小，天然河道比降大，泥沙很容易到达坝前，进水口的防沙问题需要引起重视。
同时，流域内树林茂密，枯树、枝叶等漂浮物较多，防污物也是进水口设计需重点解决的问题。
进水口底板近邻河底，闸前水深较浅，泥沙、污物带来的影响类同于开敞式进水口。
由于进水口后接的是压力引水洞，进水口前必须满足压力进水口的最小淹没水深要求，以避免出现吸气性漏斗漩涡，否则，掺气水流进入水轮机后会降低机组效率。
从该方面而言，进水口又类似深式进水口。
因此，进水口的设计汇集了开敞式进水口及深式进水口的双重矛盾和要求，如何妥善解决这一双重矛盾和要求是该工程进水口设计的难点和关键。
３．２．２多方面论证，多方法计算，提出经济合理切实可行的方案措施
为了既能满足压力进水口最小淹没水深的要求，同时又能防止进水口泥沙淤积和漂浮物漂堵。
根据首部枢纽地形及河道水流条件，经过多方面的计算论证，提出总的设计思想为：在平面上按照“侧向取水，正向冲沙”的原则布置，在立面上采取“表层排污、中层取水、底层冲沙”的设计措施。
具体措施如下：一是进水口紧靠冲沙闸左侧布置，引水角（进水口与冲沙闸轴线夹角）为１１０°，冲沙闸正对原河道方向，形成“侧向取水，正向冲沙”的布置格局。
二是冲沙闸底板高程确定为５６８．５ｍ，与原河床高程相近，在进水口前设置拦沙坎。
拦沙坎顶为５７２．５ｍ，比冲沙闸底板高４ｍ，以拦截推移质，防止其进入进水口。
三是在冲沙闸右侧闸墩的上游设一道纵向束水导墙，束水墙顶高程５７７．０ｍ，长度超过进水口上游端５ｍ，使之与进水口前沿拦沙坎之间形成沉沙、冲沙槽。
当冲沙闸关闭，进水口引水期间，部分泥沙淤积在冲沙槽内。
当冲沙闸开启时，利于坎、墙之间通道束水冲沙，并通过冲沙闸排向下游，保证进水口前“门前清”。
四是在防污方面，以“枢纽防污为主，进水口防污为辅”为原则。
考虑到污物多集中在汛期，在主河道上布置净宽１４×９ｍ＋３×１２ｍ的开敞式溢流坝泄洪兼排污，为主要排污通道。
由于进水口附近为回流区，容易聚集污物，而冲沙闸孔口顶高程低于正常蓄水位，汛期排污能力较低。
为此，在冲沙闸左侧挡水坝段上增设一排漂道，排漂道宽度４．５ｍ，堰顶高程５７７．０ｍ，以排除汛期汇集在进水口前的漂浮物。
五是引水洞进水口前设置拦污栅，采用自动清污机清污。
六是在防吸气性漏斗漩涡方面，通过几种水力学方面理论和经验公式论证（如：Ｇｏｒｄｏｎ公式、Ｒｅｄｄｙ和Ｐｉｃｋｆｏｒｄ公式等），选择了合理的进水口底板高程。
３．３对调压井设计进行了创新和尝试，创造性地解决了最高涌波带来的一系列问题
３．３．１受地形限制，调压井最高涌波高出地面近２０ｍ，结构处理投资多
吉布洛水电站的选址主要是为了利用吉布洛瀑布产生的水头差，它的特点是拦河坝低，坝址下游山体高程与上游水位相比相对较低，存在着校核洪水位高于下游山顶高程的情况。
引水发电洞轴线尽量沿左岸山梁布置，以增加隧洞岩体埋深，同时调压井布置在左岸山顶部位。
如果采用常规调压井，电站机组甩负荷时产生的最高涌波仍高出左岸山顶２０ｍ左右。
在内水压力作用下，调压井井筒主要为轴心受拉结构，抗拉问题是难题和关键。
如果调压井采用钢结构，施工难度大、投资多、造型难以美观，运用期维护成本也高；而采用钢筋混凝土结构，由于混凝土抗拉能力较差，主要靠钢筋承担，为了抵抗裂缝开展，导致配筋过多，工程投资大。
３．３．２提出阻抗＋溢流的混合式调压井，创造性地解决了问题阻抗式调压井具有削减调压井最高水位和抬高最低水位，以及使水位波动较快衰减的作用，经过分析计算，采用阻抗式调压井后，电站机组甩负荷时产生的最高涌波有所降低，但仍高出左岸山顶１５ｍ左右，结构的抗拉问题没有彻底解决。
溢流式调压井通常的做法是顶部溢流后设堰下水室，汇集堰下水流入溢流水道，然后在地面设消力池和排水渠。
吉布洛水电站调压井高出左岸山顶，如果作溢流式调压井配套的堰下水室、消能措施及排水渠，将导致上部结构复杂、投资多、造型不美观等缺点。
通过查阅大量资料，在对各种方案进行对比分析研究后，创造性地提出将阻抗式调压井和溢流式结合起来考虑，在充分利用阻抗式调压井的优点后，又对常规溢流式调压井进行改进，即在调压井顶部四周不设溢流水道，直接进行空中溢流，利用水流在空气中掺气扩散，自流跌落到井周的水池内，进行溢流水舌的消能处理。
调压井开挖时，顶部四周覆盖层边坡１：１，自然形成一个圆形水池，其底部稍加衬护，即可作为消力池。
在消力池靠河道侧设泄水道，将池水排入原河道。
阻抗＋溢流混合式调压井的采用使调压井高度降低了１５ｍ左右，不仅解决了结构难题，使该项工程投资减少，而且在负荷变化时，机组反应迅速及时，更快恢复稳定，大大减小了其上游引水道的水锤压力，同时减轻了下游压力管道的水锤压力，在事故停机和机组负荷变化时均能稳定运行，确保了发电质量和压力引水道的安全。
４．结语
吉布洛水电站的设计根据水文、地形地质特点，结合施工导流要求提出了技术可行、经济合理的首部枢纽布置方案；设计采用的引水发电洞进水口方案解决了径流式水电站所特有的浅式进水口防沙、防污、易产生吸气性漏斗漩涡的技术难题；利用水力学的原理，对调压井的设计进行了创新与尝试，创造性地解决了电站甩负荷时，机组关机产生的最高涌浪问题，改善了机组运行条件，保证了供电质量，同时也解决了高调压井引起的结构难题。
目前，吉布洛水电站已经建成运行半年多，工程运行状况良好，其工程设计经验对其它类似工程具有一定的借鉴作用。
收稿日期：２０１２－１１－１５。
