水电站课程设计报告引水式径流水电站厂房设计
1．课程设计目的水电站厂房课程设计是《水电站》课程的重要教学环节之一，通过水电站厂房设计可以进一步巩固和加深厂房部分的理论知识，培养学生运用理论知识解决实际问题的能力，提高学生制图和使用技术资料的能力。
为今后从事水电站厂房设计打下基础。
2．课程设计题目描述和要求2.1 工程基本概况本电站是一座引水式径流开发的水电站。
拦河坝的坝型为5.5 米高的砌石滚水坝，在河流右岸开挖一条356 米长的引水渠道，获得平均静水头57.0米，最小水头50m最大水头65n。
电站设计引用流量7.2 立方米每秒，渠道采用梯形断面，边坡为1：1，底宽3.5 米，水深1.8 米，纵坡1：2500，糙率0.275，渠内流速按0.755 米每秒设计，渠道超高0.5 米。
在渠末建一压力前池，按地形和地质条件，将前池布置成略呈曲线形。
池底纵坡为1：10。
通过计算得压力前池有效容积约320 立方米。
大约可以满足一台机组启动运行三分钟以上，压力前池内设有工作闸门、拦污栅、沉砂池和溢水堰等。
本电站采用两根直径1.2 米的主压力钢管，钢管由压力前池引出直至下镇墩各长约110 米，在厂房前的下镇墩内经分叉引入四台机组，支管直径经计算采用直径0.9 米。
钢管露天敷设，支墩采用混凝土支墩。
支承包角120度，电站厂房采用地面式厂房。
2.2 设计条件及数据1.厂区地形和地质条件：水电站厂址及附近经地质工作后，认为山坡坡度约30度左右，下部较缓。
沿山坡为坡积粘土和崩积滚石覆盖，厚度约1.5 米。
并夹有风化未透的碎块石，山脚可能较厚，估计深度约2〜2.5米。
以下为强风化和半风化石英班岩，厂房基础开挖至设计高程可能有弱风化岩石，作为小型水电站的厂址地质条件还是可以的。
2.水电站尾水位：厂址一般水位12.0 米。
厂址调查洪水痕迹水位18.42 米。
3.对外交通：厂房主要对外交通道为河流右岸的简易公路，然后进入国家主要交通道。
4.地震烈度：本地区地震烈度为六度，故设计时不考虑地震影响。
引水式水电站设计计算书
目录第一章（空） (2)第二章枢纽布置、挡水及泄水建筑物 (2)第三章水能规划 (14)第四章水电站引水建筑物 (20)第五章水电站厂房 (32)第六章专题机墩结构动力计算 (35)第一章 （空）第二章 枢纽布置、挡水及泄水建筑物2．2挡水及泄水建筑物2.2.1坝高的确定2.2.1.1 设计状况2h l =0.0166×（1.5×16）5/4×61/3=1.6m 2L l =10.4×1.60.8=15.15mm L H cth L h ho L L L 53.0115.156.124212=⨯⨯==πππm h 83.27.053.06.1=++=∆设校核状况2h l =0.0166×165/4×61/3=0.9653m2L l =10.4×0.96530.8=10.11mm L H cth L h ho L L L 29.0111.109653.024212=⨯⨯==πππm h 76.17.029.09653.0=++=∆校2.2.1.2 坝顶高程m h H h H 76.24176.24176.124083.24083.2238max =⎭⎬⎫⎩⎨⎧=+=∆+=+=∆+=校校设设坝顶高程取坝顶防浪墙高为1.2m ，则坝顶高程为241.76-1.2=240.56m2.2.2 挡水建筑物2.2.2.1基本剖面应力条件 m HB c22.813.081.924119101=-=-=αγγ稳定条件 m f KH B c68.893.0081.92468.011910.1)(102=⎪⎭⎫⎝⎛-+⨯⨯=-+=αλγγ坝底宽度 m B B B 68.8968.8922.81max max 21=⎭⎬⎫⎩⎨⎧=⎭⎬⎫⎩⎨⎧= 取89.7m2.2.2.2实用剖面坝顶宽度(8%~10%)H=(0.08~0.1)×127.56=10.2～12.756m 取坝顶宽为12米。
水电站课程设计任务书及指导书
水电站课程设计任务书及指导书引水式水电站引水系统设计（供水工专业用）水利工程系2022.05.01设计任务书- 目的和作用课程设计是工科院校同学在校期间一个较为全面性、总结性、实践性的教学环节。
它是同学运用所学学问和技能，解决某一工程问题的一项尝试。
通过本次课程设计使同学巩固、联系、充实、深入、扩大所学基本理论和专业学问，并使之系统化；培育同学综合运用所学学问解决实际问题的力量和创新精神；培育同学初步把握工程设计工作的流程和方法，在设计、计算、绘图、编写设计文件等方面得到肯定的熬炼和提高。
二基本资料梯级开发的红旗引水式水电站，电站的主要任务是发电，并结合水库特性、地区要求可发挥水产养殖等综合效益。
电站建成后投入东北主网，担当系统调峰、调相及少量的事故备用容量，同时兼向周边地区供电。
该电站水库库容较小，不担当下游防洪任务，工程按二等∏级标准设计。
经比较分析，该电站坝型采纳混凝土重力坝，厂房型式为引水式，安装4台水轮发电机组。
引水系统的布置应考虑地形、地址、水力及施工条件，考虑到常规施工技术条件，引水隧洞洞泾不宜超过12m。
因此，引水系统采纳两条引水隧洞，在隧洞末端各设置一个调压室，从每个调压室又各伸出两条压力管道，分别给4台机组供水。
供水方式为单元供水，管道轴线与厂房轴线相垂直，水流平顺, 水头损失小。
经水能分析，该电站有关动能指标为:三 试依据上述资料，对该电站进行引水系统的设计，详细包括进水 口、引水隧洞、调压室及压力管道等建筑物的布置设计与水电站的调 整保证计算等内容。
四设计成果：计算说明书一份；全部绘图汇编入计算说明书。
五设计时间3.0周。
六设计参考书目：1 .相关设计法律规范及设计手册；2 .水电站教材 徐国宾 主编。
七附图3 枢纽地形图；2.引水发电系统纵剖面图。
水库调整性能 装机容量 水轮机型号HL240校核洪水位(0. 1%) 194. 7m 正常蓄水位191. 5m 最大工作水头38. 1 m 设计水头36. 2 m平均尾水位152. 0 m 发电机效率 单机最大引用流量年调整16 万 kw (4 台X4 万 kw) 额定转速107. lr∕min设计洪水位(1%) 191.7m 死水位190m加权平均水头36. 2 m最小工作水头34. 6 m设计尾水位150. 0 m96%-98%Q lllax = 124. 91m 3∕s指导书建议设计者按如下内容及挨次编写计算说明书：引水式水电站引水系统设计第一章基本资料其次章进水口设计L进水口型式的选择2.进水口高程的确定3.进水口尺寸的拟定（1）进口段（2）闸门段（3）渐变段（4）通气孔4.进口设施（进行简洁的布置设计）（1）拦污栅设计（2）闸门设计一事故闸门与检修闸门第三章引水隧洞L引水隧洞线路与坡度的确定2.隧洞断面形式与断面尺寸3.洞身衬砌（选择衬砌形式及按阅历确定衬砌厚度）第四章调压室设计L调压室设置的判别2.调压室位置的选择1号隧洞长675m,压力管道长125m； 2号隧洞长625m压力管道长175m o3.调压室的布置方式与型式选择（选择简洁圆筒式）4.调压室水力计算（1）调压室稳定断面的计算（2）调压室最高涌波水位计算（3）调压室最低涌波水位计算第五章水击及调整保证计算只计算在设计水头下丢弃全负荷和最大水头下丢弃全负荷两种状况。
有压引水系统水力计算
一、设计课题水电站有压引水系统水力计算。
二、设计资料及要求1、设计资料见《课程设计指导书、任务书》；2、设计要求： （1）、对整个引水系统进行水头损失计算； （2）、进行调压井水力计算球稳定断面； （3）、确定调压井波动振幅，包括最高涌波水位和最低涌波水位； （4）、进行机组调节保证计算，检验正常工作状况下税基压力、转速相对值。
三、调压井水力计算求稳定断面<一>引水道的等效断面积：∑=ii fL Lf ， 引水道有效断面积f 的求解表所以引水道的等效断面积∑=ii fL Lf =511.28/21.475=23.81 m 2 <二>引水道和压力管道的水头损失计算： 引水道的水头损失包括局部水头损失h 局和沿程水头损失h 沿两部分 压力管道的水头损失包括局部水头损失h 局和沿程水头损失h 沿两部分1,22g 2h Qϖξ局局=g ：重力加速度9.81m/s 2 Q ：通过水轮机的流量取102m 3/s ω ：断面面积 m 2ξ：局部水头损失系数局部水头损失h 局计算表从上表中可以看出：引水道的h 局=0..037+0.204+2.202=2.713m 压力管道的h 局=4.464m2,23422n h QRlϖ=沿n ：糙率系数，引水道糙率取最小值0.012；压力管道取最大值0.013 l ：引水道长度 m ω ：断面面积 m 2R ：为水力半径 m Q ：通过水轮机的流量m 3/s沿程水头损失h 程计算表取最大值0.013。
上表中栏号1、2、3、4、5、6中的Q=1023m /s ；栏号7中Q=96.93m /s ；栏号 8中Q=64.63m /s ；栏号9中Q=32.33m /s ； 栏号10中Q=32.33m /s ；栏号11中Q=32.33m /s ；1=h +h f h 局程=（0.307+0.203+2.202）+（0.007+0.011+0.018+0.815+0.011+0.032） =3.606m压力管道沿程水头损失：w h =0.109+0.040+0.004+0.003+0.057=0.213m<三>、调压井稳定断面的计算为使求得的稳定断面满足各种运行工况的要求，上游取死水位，下游取正常尾水位情况计算00013wT w h h H H --=h w0：引水道水头损失，大小为3.606mh wT0：压力管道沿程水头损失，大小为0.213mH 0：静水头，H 0=上游死水位—下游正常尾水位=1082.0－1028.5=53.5m则1H =0H 13f w h h --=53.5-3.606-3⨯0.213=49.255m取K=1.5，D=5.5m ，s m A Q v /284.481.23102===， α=h w0/v 2=0.196当三台机组满出力时，保证波动稳定所需的最小断面：F =k12LfgaH其中k=1.2: 1.5，g=9.812m /s , L=511.28m , f=23.81（2m ）, 1H = 47.255(m)F =k 12LfgaH F=255.47196.081.9281.2328.5115.1⨯⨯⨯⨯⨯=100.492m则调压室断面直径D=πF4=14.349.1004⨯=11.311m.四．水位波动的计算：h w0为引水道的水头损失，包括沿程损失和局部水头损失两部分，沿程水头损失 h 程计算表<一>、最高涌波水位：（1）. 当上游为校核洪水位1097.35m ，下游为相应的尾水位1041.32m ，电站丢弃两台机时，若丢荷幅度为30000——0KW ，则流量为63.6——0m 3/s ，用数解法计算。
水电站课程设计计算书
水电站课程设计计算书水电站课程设计计算书一、设计任务本次课程设计的任务是设计一个水电站，要求该水电站能够充分利用水能资源，提高水力发电效率，同时满足经济性和环保性要求。
二、设计计算水轮机选择根据设计任务，我们需要选择适合的水轮机。
考虑到水头高度和流量等因素，我们选择了混流式水轮机。
水轮机的型号为HL200-LJ-250，额定功率为200MW，额定转速为250r/min。
水轮机效率计算水轮机的效率是衡量水力发电效率的重要指标。
根据所选水轮机的技术参数，我们可以计算出水轮机的效率。
具体计算公式如下：η = (输出功率 / 输入功率) × 100%其中，输出功率为水轮机产生的电能，输入功率为水轮机受到的水能。
根据所选水轮机的技术参数，输入功率为26393900 W，输出功率为20000000 W，因此水轮机的效率为：η = (20000000 / 26393900) × 100% = 75.78%3. 水头高度和流量计算水头高度和流量是影响水力发电效率的关键因素。
根据所选水轮机的技术参数，我们可以计算出水头高度和流量。
具体计算公式如下：水头高度 H = (输出功率 / 流量) × 9.81 m流量 Q = (输出功率 / 水头高度) × 1/效率根据计算结果，水头高度为31.5 m，流量为325 m³/s。
4. 水泵选择考虑到抽水蓄能电站的特点，我们需要选择适合的水泵。
根据水泵的技术参数，我们选择了离心式水泵，型号为150CDL-32-250，额定功率为150kW，额定转速为2950r/min。
水泵效率计算水泵的效率同样是衡量抽水蓄能电站效率的重要指标。
根据所选水泵的技术参数，我们可以计算出水泵的效率。
具体计算公式如下：η = (输出功率 / 输入功率) × 100%其中，输出功率为水泵产生的扬水量，输入功率为水泵受到的电能。
根据所选水泵的技术参数，输入功率为167440 W，输出功率为78669 W，因此水泵的效率为：η = (78669 / 167440) × 100% = 47.17%6. 蓄电池选择考虑到抽水蓄能电站的特点，我们需要选择适合的蓄电池。
某水电站引水系统水力计算

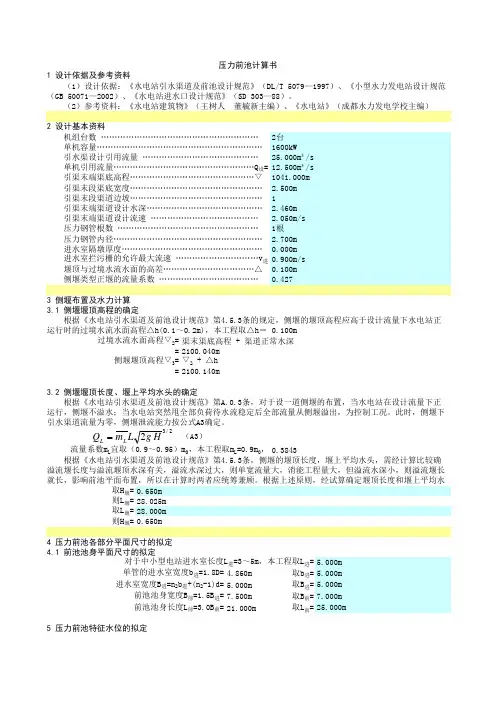

4.860m 取b 进=5.000m 取B 进=7.500m 取B 前=21.000m 取L 前= （2）参考资料：《水电站建筑物》（王树人 董毓新主编）、《水电站》（成都水力发电学校主编）2 设计基本资料 机组台数 …………………………………………………n 1=2台压力前池计算书1 设计依据及参考资料 （1）设计依据：《水电站引水渠道及前池设计规范》（DL/T 5079—1997）、《小型水力发电站设计规范》（（GB 50071—2002）、《水电站进水口设计规范》（SD 303—88）。
单机引用流量……………………………………………Q 设=12.500m³/s 引渠末端渠底高程………………………………………▽1=1041.000m 单机容量……………………………………………………N=1600kW 引水渠设计引用流量 ……………………………………Q p =25.000m³/s 引渠末端渠道设计水深……………………………………h=2.460m 引渠末端渠道设计流速 …………………………………v 0=2.050m/s 引渠末段渠底宽度…………………………………………b=2.500m 引渠末段渠道边坡…………………………………………m=1 进水室隔墩厚度……………………………………………d=0.000m 进水室拦污栅的允许最大流速 …………………………v 进=0.900m/s 压力钢管根数 ……………………………………………n 2=1根 压力钢管内径………………………………………………D=2.700m3 侧堰布置及水力计算3.1 侧堰堰顶高程的确定 根据《水电站引水渠道及前池设计规范》第4.5.3条的规定，侧堰的堰顶高程应高于设计流量下水电站正常 堰顶与过境水流水面的高差……………………………△h=0.100m 侧堰类型正堰的流量系数 ………………………………m 0=0.427=2100.040m侧堰堰顶高程▽3=▽2 + △h运行时的过境水流水面高程△h(0.1～0.2m)，本工程取△h＝0.100m过境水流水面高程▽2=渠末渠底高程 + 渠道正常水深 根据《水电站引水渠道及前池设计规范》第A.0.3条，对于设一道侧堰的布置，当水电站在设计流量下正常运行，侧堰不溢水；当水电站突然甩全部负荷待水流稳定后全部流量从侧堰溢出，为控制工况。
引水式水电站课程设计
课程设计设计名称颜家河水电站水文水能计算分析学年学期2013-2014学年第一学期课程名称水利水能规划课程设计专业年级水工112班姓名陈克瑞学号2011012172提交日期2014年1月3日成绩指导教师康艳水利与建筑工程学院目录第一章基本资料 (3)一、 1.1流域概况 (3)二、 1.2水文资料 (3)三、 1.3电站基本情况 (4)第二章设计年经流分析计算 (4)一、 2.1径流资料“三性”审查 (4)二、 2.2设计年径流频率分析计算 (6)三、 2.3不同频率年径流量及其年内分配过程 (6)四、 2.4计算日流量～频率历时曲线 (8)第三章设计洪水分析 (9)一、 3.1设计洪峰流量频率分析计算 (9)二、 3.2计算不同频率下的洪峰流量 (10)第四章水位流量关系曲线 (11)第五章水电站水能分析计算 (12)一、 5.1日平均出力～频率（历时）曲线 (12)二、 5.2出力～多年平均发电量关系曲线 (12)第六章水电站装机容量确定 (14)第七章总结 (14)第八章附表 (15)一、附表1林家村水文站实测历年逐月平均流量表 (15)二、附表2 林家村水文站实测历年最大洪峰流量表 (17)三、附表3 各水文站洪峰流量成果表 (17)四、附表4 年径流频率计算表 (18)五、附表5 洪峰流量累计计算表 (20)六、附表6 (21)七、附表7水位断面分析计算 (22)八、附表8 日平均流量-出力计算表 (23)九、附表9 出力-多年平均发电量计算表 (24)十、附表10装机～装机年利用小时数关系曲线 (25)第九章参考文献 (26)颜家河水电站水文水能计算分析第一章基本资料一、1.1流域概况颜家河水电站位于宝鸡市颜家河乡，是渭河干流陕西境内最上游的水资源开发工程，坝址控制流域面积29348 km2。
电站站址控制流域面积29950 km2。
渭河发源于甘肃渭源县乌鼠山，流经甘肃、宁夏、陕西三省26个县（市），全长818km，总流域面积6.24万km2。
引水式水电站设计说明书
:前言该毕业设计是我们大学期间，综合利用所学知识来完成专业培养的最后个个全面性的，总结性的重要教学环节。
具有以下的目的和意义：1．巩固，加深，扩大我们所学的基本理论和专业知识，并使之系统化。
2．培养我们应用所学理论知识解决实际技术问题的能力，初步掌握设计原则，方法与步骤。
3．培养我们具有正确的设计思想，树立严肃认真，实事求是和刻苦钻研的工作作风。
4．锻炼我们独立思考，独立工作的能力，并加强计算绘图，编写说明书和使用规范手册的技能训练毕业设计的主要环节有：教师选题、学生分组，布置任务，学生熟悉资料，设计，绘设计图纸（含CAD图），编制设计说明书、计算书，指导老师审阅，交成果，教师评阅，答辩，成绩评定等过程。
本设计是以输水系统布置及压力管道强度与稳定校核为重点的乌溪江水电站枢纽设计。
<本设计在进行理论分析计算的同时，力求尊重实际，在枢纽的整个过程中，通过学习思考，并参考一系列相关书籍与相应的设计规范，实际结果达到了预期目标。
本设计也为我以后的继续学习奠定了良好的基础。
设计过程中，胡明老师的细致指导，同学们的热情帮助，都对我的设计完成起到了很大的作用，在此，一并表示感谢。
由于时间仓促，水平有限，设计中错误及不妥之处在所难免，望各位老师能予以包涵，不胜感激。
]目录.摘要 (3)ABSTRACT.................................................................... - 4 -第一章设计基本资料........................................................ - 5 -地理位置 (5)水文与气象 (5)工程地质 (6)交通状况 (6)既给设计控制数据 (6)《第二章枢纽布置、挡水及泄水建筑物............................................ - 8 -枢纽布置 (8)挡水及泄水建筑物 (8)坝内构造 (19)溢流坝消能抗冲刷措施 (20)第三章水能规划 ............................................................ - 22 -水头H MAX、H MIN、H1、H R选择 (22)水轮机选型比较 (22)·第四章水电站引水建筑物..................................................... - 34 -引水隧洞整体布置 (34)细部构造 (34)调压室 (38)第五章水电站厂房......................................................... - 53 -厂房内部结构 (53)主厂房尺寸 (59)厂区布置 (61)：第六章专题：机墩结构动力计算............................................... - 62 -基本资料和计算假定 (62)设计要求 (63)求解步骤 (63)参考书目................................................................... - 70 -*摘要乌溪江水电站座落于浙江省乌溪江，湖南镇，属于梯级开发电站，根据地形要求，其开发方式为有压引水式。
水电站课程设计计算书
水电站课程设计计算书一、引言水电站作为我国可再生能源发电的重要组成部分，其设计与建设在很大程度上影响着我国能源安全和生态环境。
本文旨在探讨水电站设计的基本原理及运行管理，以期为水电站建设与发展提供参考。
二、水电站概述1.定义与分类水电站是根据水力资源开发程度和用途进行分类的，主要包括大型、中型和小型水电站。
水电站可以分为坝式、引水式和混合式等类型。
2.组成与功能水电站主要由挡水建筑物、泄水建筑物、水轮发电机组、输电线路等组成。
其功能是将水力资源转化为电能，满足社会用电需求。
三、水电站设计基本原理1.水文计算水文计算是水电站设计的基础，主要包括降雨量与径流、设计洪水等。
通过对水文数据的分析，为水电站工程规模和建筑物型式提供依据。
2.工程地质与地形地质工程地质与地形地质是水电站设计的另一重要依据。
地质构造、地形地貌等因素直接影响着水电站的建设成本和运行安全。
3.水资源评价水资源评价包括水资源总量、水资源利用条件等，为水电站的开发和利用提供指导。
四、水电站设计步骤与方法1.前期工作前期工作主要包括勘察测量、项目立项等。
勘察测量旨在了解工程地质、地形地貌、水资源等情况，为设计提供依据。
项目立项则是确保水电站项目合法合规的关键环节。
2.设计阶段设计阶段主要包括初步设计和施工图设计。
初步设计是根据前期工作成果，确定水电站工程规模、建筑物型式、机电设备等。
施工图设计则是对初步设计进行细化，为施工提供详细图纸。
3.施工与验收施工与验收阶段主要包括土建工程、机电设备安装和工程验收。
土建工程是为水电站建筑物提供基础工程，机电设备安装则是将水轮发电机组等设备安装到位。
工程验收是对水电站建设成果的全面检查，确保工程质量。
五、水电站运行与管理1.运行管理运行管理主要包括调度与运行方式、设备维护与检修。
调度与运行方式是根据电力系统需求和水资源条件，合理分配发电任务。
设备维护与检修则是确保水电站设备正常运行的关键。
2.安全管理安全管理主要包括安全生产、应急预案。
水电站课程设计计算书
水电站课程设计计算书【实用版】目录1.水电站概述2.课程设计目的与要求3.设计计算书的主要内容4.设计计算书的具体编写步骤5.结论正文一、水电站概述水电站是一种利用水力资源进行发电的场所，通常包括大坝、水库、引水渠道、发电机组等主要建筑物。
在我国，水电站建设具有举足轻重的地位，不仅可提供清洁能源，还能减少对传统化石能源的依赖，减缓环境污染。
二、课程设计目的与要求本课程设计旨在培养学生对水电站工程的基本认识，提高学生运用专业知识解决实际问题的能力。
课程设计要求学生掌握水电站各建筑物的基本原理、设计方法和计算公式，能独立完成水电站设计计算书的编写。
三、设计计算书的主要内容设计计算书主要包括以下几个方面：1.水电站工程概况：包括工程背景、建设规模、主要建筑物等。
2.水库调度：分析水库的调度原则、调度方法，制定合理的调度方案。
3.大坝设计：分析大坝的荷载、稳定性、渗流等方面，确定大坝的主要参数和结构形式。
4.引水渠道设计：计算引水渠道的水力特性，确定渠道断面形式、尺寸和衬砌材料等。
5.发电机组选型：根据电站的装机容量、保证出力和年发电量，选择合适的发电机组。
6.经济分析：对水电站工程进行投资估算，分析项目的经济性。
四、设计计算书的具体编写步骤1.收集资料：了解水电站工程的基本情况，收集相关设计规范和参数。
2.确定设计方案：根据工程概况和水库调度分析结果，确定各建筑物的设计方案。
3.计算与分析：对各建筑物进行详细的计算和分析，得出主要参数和结论。
4.编写设计计算书：按照规定格式，将计算过程和结果整理成设计计算书。
5.审核与修改：对设计计算书进行自查和修改，确保内容的完整性和准确性。
