plc考试题及答案PLC考试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 个人电脑C. 可编程逻辑计算机D. 个人逻辑控制器答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序扫描C. 随机扫描D. 并行扫描答案：A3. 下列哪个不是PLC的输入设备：A. 按钮B. 传感器C. 继电器D. 接触器答案：D二、填空题1. PLC的三个基本组成部分包括______、CPU和输出设备。
答案：输入设备2. PLC的编程语言主要有梯形图、______、语句表和结构文本。
答案：指令列表3. PLC的扫描周期包括输入处理、______和输出处理。
答案：程序执行三、简答题1. 简述PLC的工作原理。
答案：PLC的工作原理基于循环扫描。
PLC首先接收输入设备的状态，然后CPU根据输入状态和用户编写的程序进行逻辑运算，最后输出结果到输出设备。
2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用非常广泛，包括但不限于生产线的自动控制、机械设备的监控、过程控制、数据采集与处理等。
四、计算题1. 如果一个PLC的扫描周期为10ms，计算在1分钟内它能完成多少次扫描。
答案：1分钟 = 60,000ms，所以扫描次数 = 60,000ms / 10ms = 6,000次。
五、论述题1. 论述PLC在现代工业自动化中的重要性。
答案：PLC在现代工业自动化中扮演着核心角色。
它们提供了一种可靠、灵活且成本效益高的解决方案，用于实现各种工业过程的自动化控制。
PLC的可编程特性允许它们适应不同的应用需求，提高生产效率，降低人工成本，并增强系统的可维护性。
此外，PLC的高级功能，如网络通信和远程监控，进一步提高了工业过程的透明度和可控性。
1. S7-200型PLC的定时器包括（）（）（）三种类型。
2. S7-200系列PLC的（）与（）两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
3. PLC由两种操作模式，即和。
4. 在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。
5. CPU224系列PLC共有（）个高速计数器，其中只有1种工作模式的是（）和（）。
6. PLC的输入模块一般使用（）来隔离内部电路和外部电路。
7. PLC的输出接口类型有( ) 、( )与( ）。
8. EM235模拟量模块最多可连接（）个模拟量输入信号。
9. PLC的运算和控制中心是。
10. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。
11. 如果系统负载变化频繁，则最好选用型输出的PLC。
12. 对于系统输出的变化不是很频繁，建议优先选用型输出模块。
13. 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。
14. 中断程序标号指令的语句表指令的格式INT，n，其中n指的是（）。
15. （）可以输出一串占空比为50%的脉冲，用户可以控制脉冲的周期和个数，（）可以输出一串占空比可调的脉冲，用户可以脉冲的周期和脉宽。
16. 定时器中断由1ms延时定时器和产生。
17. 定时器T32分辨率（）ms，采用（）方式刷新。
18. 顺序控制继电器指令包括三个指令。
19. 子程序可以嵌套，嵌套深度最多为层。
20. PLC运行时总是ON的特殊存储器位是（）。
21. 用来计数比CPU扫描速率还要快的事件的是（）。
22. 其常开触点（），常闭触点（）。
复位输入电路(R)（）时计数器被复位，复位后其常闭触点（），当前值为（）。
23. S7-200CPU的中断源大致可分为：，，。
24. 可编程序控制器主要由（）、（）、（）、（）组成。
25. VD200是S7-200 PLC的（）存储器，其长度是（）位。

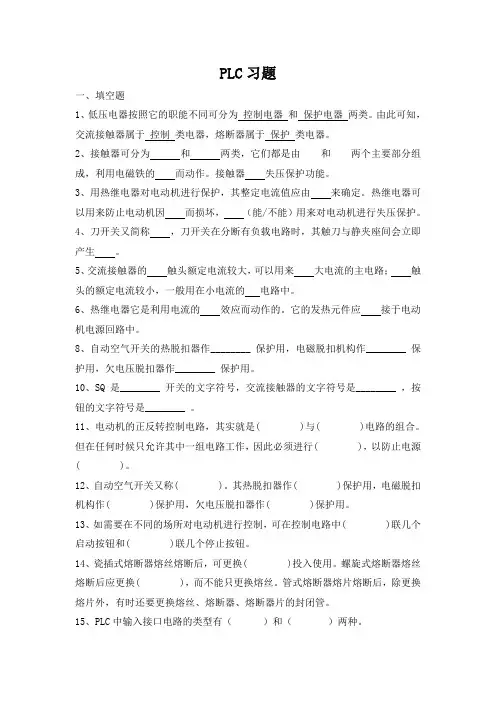

PLC习题一、填空题1、低压电器按照它的职能不同可分为控制电器和保护电器两类。
由此可知，交流接触器属于控制类电器，熔断器属于保护类电器。
2、接触器可分为和两类，它们都是由和两个主要部分组成，利用电磁铁的而动作。
接触器失压保护功能。
3、用热继电器对电动机进行保护，其整定电流值应由来确定。
热继电器可以用来防止电动机因而损坏，（能/不能）用来对电动机进行失压保护。
4、刀开关又简称，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生。
5、交流接触器的触头额定电流较大，可以用来大电流的主电路；触头的额定电流较小，一般用在小电流的电路中。
6、热继电器它是利用电流的效应而动作的。
它的发热元件应接于电动机电源回路中。
8、自动空气开关的热脱扣器作________ 保护用，电磁脱扣机构作________ 保护用，欠电压脱扣器作________ 保护用。
10、SQ是________ 开关的文字符号，交流接触器的文字符号是________ ，按钮的文字符号是________ 。
11、电动机的正反转控制电路，其实就是( )与( )电路的组合。
但在任何时候只允许其中一组电路工作，因此必须进行( )，以防止电源( )。
12、自动空气开关又称( )。
其热脱扣器作( )保护用，电磁脱扣机构作( )保护用，欠电压脱扣器作( )保护用。
13、如需要在不同的场所对电动机进行控制，可在控制电路中( )联几个启动按钮和( )联几个停止按钮。
14、瓷插式熔断器熔丝熔断后，可更换( )投入使用。
螺旋式熔断器熔丝熔断后应更换( )，而不能只更换熔丝。
管式熔断器熔片熔断后，除更换熔片外，有时还要更换熔丝、熔断器、熔断器片的封闭管。
15、PLC中输入接口电路的类型有（）和（）两种。
16、PLC的输入电路采用（）隔离方式。
17、PLC的软件系统可分为（）和（）两大部分。
18、I/O总点数是指（）和（）的数量。
二、选择题1、下列电器哪一种不是自动电器。

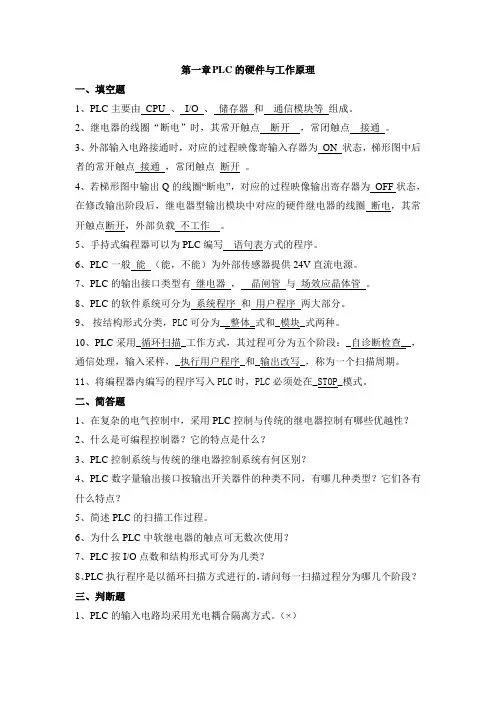

5、手持式编程器可以为PLC编写语句表方式的程序。
6、PLC一般能（能，不能）为外部传感器提供24V直流电源。
7、PLC的输出接口类型有继电器，晶闸管与场效应晶体管。
8、PLC的软件系统可分为系统程序和用户程序两大部分。
10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。
11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。
二、简答题1、在复杂的电气控制中，采用PLC控制与传统的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3、PLC控制系统与传统的继电器控制系统有何区别？4、PLC数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？5、简述PLC的扫描工作过程。
6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。
（×）2、CPU224型PLC本机I/O点数为14/10。
（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。
（×）4、间接寻址是通过地址指针来存取存储器中的数据。
（√）5、存储器AI、AQ只能使用字寻址方式来存取信息。
（√）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。
2、下列不属于PLC硬件系统组成的是（A）A、用户程序B、输入输出接口C、中央处理单元D、通讯接口3、CPU226型PLC本机I/O点数为（C）A、14/10B、8/16C、24/16D、14/164、S7-200系列可编程序控制器的直流电源输入范围是（C）A、24-220V ACB、220-380V ACC、DC24VD、86-26420V AC5、S7-200系列继电器输出的可编程序控制器，一个继电器输出点的最大通过电流是（D ）A、1AB、0.5AC、0.75AD、2 A6、如需要3路模拟量输入1路模拟量输出，在S7-200系列PLC中应选（A）模块。
一、填空题：1、英文简称“PLC”的中文名称是可编程控制器、是一种专门为工业环境下应用而设计的电子系统。
2、S7-300/400CPU的存储器包括工作存储器、装载存储器和系统存储器。
3、S7-300 PLC指令集支持256个计数器，而S7-400 PLC指令集支持2048个计数器。
每个计数器的计数范围是、 0,～999。
4、S7-300PLC的模块槽号地址分配是有规律的，通常1号槽固定为PS 模块、2号槽固定为CPU模块、3号槽固定为IM模块、4～11号槽可以为SM、FM、CP等模块。
（本题填英文符号）5、S7 PLC的基本编程语言，主要有STL， LAD， FBD、三种。
（本题填英文符号）6、PLC具有较高的可靠性，采用了屏蔽、滤波、隔离等抗干扰措施。
7、S7-300PLC的系统存储器为每个定时器地址保留了一个16位的存储区、LAD指令集支持256个定时器、每个定时器最大的定时时间是9990S。
8、“PLC”的中文名称是可编程控制器，S7系列包括S7-200、S7- 300、S7- 400三种。
9、PLC的扫描周期包括输入采样、程序执行和输出刷新三个阶段。
10、S7-300 PLC有2个32位的累加器，而S7-400 PLC有4个32位的累加器。
11、对于PLC语句表指令的结构组成，例如AN Q4.0，其中“AN”是操作码、Q是标识符、4.0是参数。
12、“可编程控制器”的英文单词是Programmable Controller、简称PLC、S7系列包括S7-200/ S7-300/ S7-400三种。
13、DB是数据块块，对DB80里的12号双字进行寻址应写成DB80.DBD12，对DB6里的6号字的位6进行寻址应该写成DB6.DBX6.6。
14、S7-300PLC的每个机架最多只能安装8个信号模块，功能模块或通信处理器模块，最多可以增加3个扩展机架。
电源模块总是在中央机架的1号槽，CPU模块只能在中央机架的2号槽，接口模块只能在3号槽。

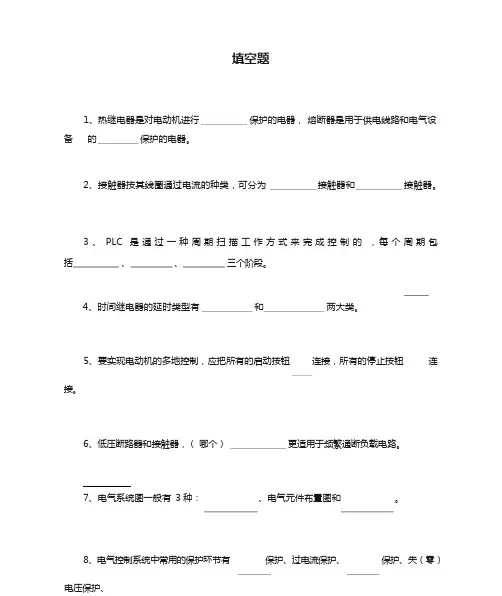

填空题1、热继电器是对电动机进行保护的电器，熔断器是用于供电线路和电气设备的保护的电器。
2、接触器按其线圈通过电流的种类，可分为接触器和接触器。
3 、PLC 是通过一种周期扫描工作方式来完成控制的，每个周期包括、、三个阶段。
4、时间继电器的延时类型有和两大类。
5、要实现电动机的多地控制，应把所有的启动按钮连接，所有的停止按钮连接。
6、低压断路器和接触器，（哪个）更适用于频繁通断负载电路。
7、电气系统图一般有3 种：、电气元件布置图和。
8、电气控制系统中常用的保护环节有保护、过电流保护、保护、失（零）电压保护、保护、过电压保护及弱磁保护（欠电流保护）等。
9、热继电器在使用时，其热元件应串接在 _______中，触点应接在________中。
10、在编程中PLC 的软继电器的常开触点或常闭触点可以次引用。
11 、触点系统包括和，其中辅助触点有触点和触点。
12、低压电器常用的灭弧方法有、和。
13 、液压系统的动力元件是；液压系统的执行元件主要是和；液压系统的控制调节元件主要是 .14、电气控制图一般有三种：图、图和图。
15、电气原理图一般分为和两部分。
16、控制电路的保护环节有保护、保护及保护。
其中接触器KM可以实现保护；热继电器FR 用来实现保护，熔断器FU 用来实现保护。
17、互锁可以分为互锁和互锁。
其中由接触器KM1 和 KM2 常闭触点实现的互锁称为互锁，由复合按钮SB2 和 SB3 实现的互锁称为互锁。
18 、 PLC 的软件系统包括程序和程序，其中用户程序是由编制的。
19、 PLC 的工作状态有和两种基本工作状态。
20、 PLC 的工作方式可概括为。
21、 用于并联触点块串联操作的指令是 ，用于串联触点块并联操作的指令。
22、边沿脉冲指令有上升沿微分输出指令和下降沿微分输出指令。
23 、 定 时 器 按 照 工 作 方 式 可 分 为。
、和25、顺序功能图的三要素是、 和。
26、步进顺控指令系统提供了 、 和 三条指令。

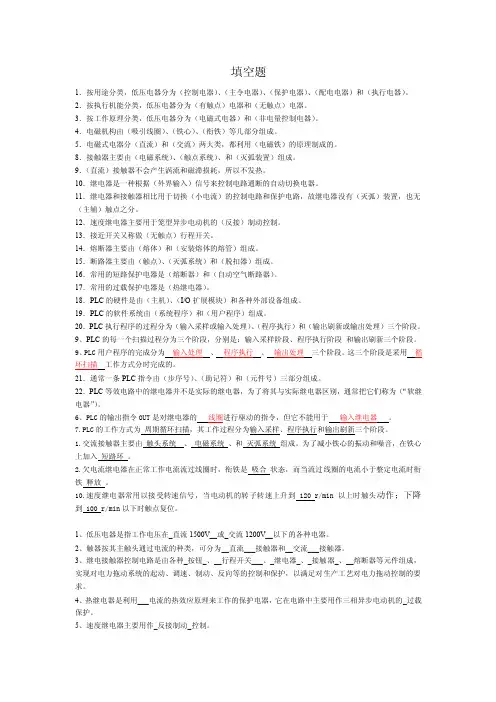

填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。
2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。
3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。
4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
5．电磁式电器分（直流）和（交流）两大类，都利用（电磁铁）的原理制成的。
8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。
9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。
11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。
12．速度继电器主要用于笼型异步电动机的（反接）制动控制。
13．接近开关又称做（无触点）行程开关。
14．熔断器主要由（熔体）和（安装熔体的熔管）组成。
15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。
16．常用的短路保护电器是（熔断器）和（自动空气断路器）。
17．常用的过载保护电器是（热继电器）。
18．PLC的硬件是由（主机）、（I/O扩展模块）和各种外部设备组成。
19．PLC的软件系统由（系统程序）和（用户程序）组成。
20．PLC执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。
9、PLC的每一个扫描过程分为三个阶段，分别是：输入采样阶段、程序执行阶段和输出刷新三个阶段。
9、PLC用户程序的完成分为输入处理、程序执行、输出处理三个阶段。
这三个阶段是采用循环扫描工作方式分时完成的。
21．通常一条PLC指令由（步序号）、（助记符）和（元件号）三部分组成。
22．PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。
6、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

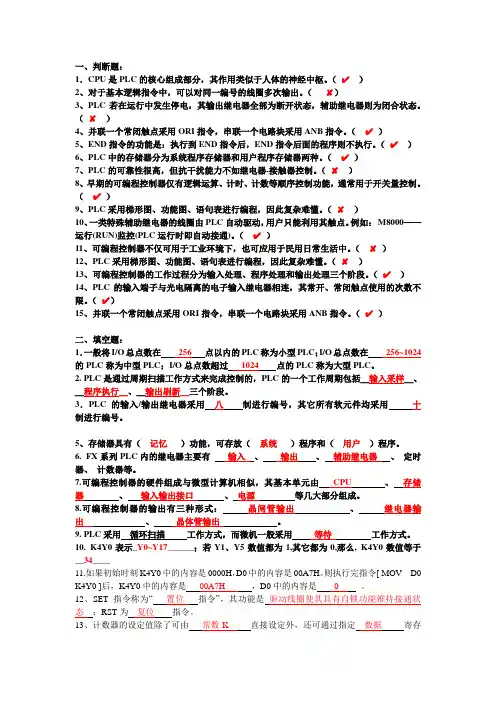

一、判断题：1．CPU是PLC的核心组成部分，其作用类似于人体的神经中枢。
（✔）2、对于基本逻辑指令中，可以对同一编号的线圈多次输出。
（✘）3、PLC若在运行中发生停电，其输出继电器全部为断开状态，辅助继电器则为闭合状态。
（✘）4、并联一个常闭触点采用ORI指令，串联一个电路块采用ANB指令。
（✔）5、END指令的功能是：执行到END指令后，END指令后面的程序则不执行。
（✔）6、PLC中的存储器分为系统程序存储器和用户程序存储器两种。
（✔）7、PLC的可靠性很高，但抗干扰能力不如继电器-接触器控制。
（✘）8、早期的可编程控制器仅有逻辑运算、计时、计数等顺序控制功能，通常用于开关量控制。
（✔）9、PLC采用梯形图、功能图、语句表进行编程，因此复杂难懂。
（✘）10、一类特殊辅助继电器的线圈由PLC自动驱动，用户只能利用其触点。
例如：M8000——运行(RUN)监控(PLC运行时即自动接通)。
（✔）11、可编程控制器不仅可用于工业环境下，也可应用于民用日常生活中。
（✘）12、PLC采用梯形图、功能图、语句表进行编程，因此复杂难懂。
（✘）13、可编程控制器的工作过程分为输入处理、程序处理和输出处理三个阶段。
（✔）14、PLC的输入端子与光电隔离的电子输入继电器相连，其常开、常闭触点使用的次数不限。
（✔）15、并联一个常闭触点采用ORI指令，串联一个电路块采用ANB指令。
（✔）二、填空题：1．一般将I/O总点数在256点以内的PLC称为小型PLC；I/O总点数在256~1024 的PLC称为中型PLC；I/O总点数超过1024点的PLC称为大型PLC。
2. PLC是通过周期扫描工作方式来完成控制的，PLC的一个工作周期包括＿输入采样＿、＿程序执行＿、＿输出刷新＿三个阶段。
3．PLC的输入/输出继电器采用八制进行编号，其它所有软元件均采用十制进行编号。
5、存储器具有（记忆）功能，可存放（系统）程序和（用户）程序。
plc习题及答案⼀、填空题1、PLC的运算和控制中⼼是（ CPU ）。
2、PLC中使⽤的存储器类型有（只读存储器ROM）和（随机存储器RAM ）两种。
3、PLC中输⼊接⼝电路的类型有（直流型）和（交流型）两种。
4、PLC的输⼊电路采⽤（光电耦合）隔离⽅式。
5、PLC中输出接⼝电路的类型有（继电器输出）、（双向经闸管输出）和（晶体管输出）三种。
6、CPU224型PLC本机I/O点数为（ 14 ）/（ 10 ）。
7、通常把内部存储器⼜称为（中间继电器）。
8、特殊存储器的作⽤是⽤于（存储系统的特殊信息）。
9、定时器的三种类型分别是（⽆记忆通电延时）、（有记忆通电延时）和（断电延时）。
10、计数器的三种类型分别是（增计数器）、（减计数器）和（增减计数器）。
11、有条件结束指令的梯形图格式为12、字节移位指令的最⼤移位位数为（ 8位）。
13、双字循环移位指令的最⼤移位位数为（ 32位）。
14、整数的加法指令的梯形图操作码是（ ADD-I ）；整数的减法指令的梯形图操作码是（ SUB-I ）。
15、段译码指令的语句表指令形式是( SEG IN，OUT )。
16、中断允许指令的操作码是（ ENI ），中断禁⽌指令的操作码是（ DISI ）。
中断程序标号指令的操作码是（ INT ）。
17、S7-200系列PLC的中断事件包括三⼤类，它们分别是（通讯⼝中断）、（ I／O中断）和（时基中断）。
18、定时器中断由1ms延时定时器（ T32 ）和（ T96 ）产⽣。
19、模拟量输⼊模块的作⽤是（将传感器输出的标准模拟量信号转换为PLC内部的数字量信号）。
20、模拟量输出模块的作⽤是（将PLC内部的数字量信号转换为标准的模拟量输出信号）。
21、EM231模拟量输⼊模块电流输⼊范围是（ 0～20mA ）。
22、EM231模拟量输⼊模块的输⼊类型为（差分输⼊型）。
23、EM231热电阻模块可以连接（ 3 ）种类型的热电阻。
24、模拟量输出模块按其位置顺序寻址（ AQW0、AQW2、AQW4等）。
填空题1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。
2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。
3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。
4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。
5．电磁式电器分（直流）和（交流）两大类，都利用（电磁铁）的原理制成的。
8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。
9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。
10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。
11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。
12．速度继电器主要用于笼型异步电动机的（反接）制动控制。
13．接近开关又称做（无触点）行程开关。
14．熔断器主要由（熔体）和（安装熔体的熔管）组成。
15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。
16．常用的短路保护电器是（熔断器）和（自动空气断路器）。
17．常用的过载保护电器是（热继电器）。
18．PLC的硬件是由（主机）、（I/O扩展模块）和各种外部设备组成。
19．PLC的软件系统由（系统程序）和（用户程序）组成。
20．PLC执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。
9、PLC的每一个扫描过程分为三个阶段，分别是：输入采样阶段、程序执行阶段和输出刷新三个阶段。
9、PLC用户程序的完成分为输入处理、程序执行、输出处理三个阶段。
这三个阶段是采用循环扫描工作方式分时完成的。
21．通常一条PLC指令由（步序号）、（助记符）和（元件号）三部分组成。
22．PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。
6、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。
7.PLC的工作方式为周期循环扫描，其工作过程分为输入采样、程序执行和输出刷新三个阶段。
1.交流接触器主要由触头系统、电磁系统、和灭弧系统组成。
为了减小铁心的振动和噪音，在铁心上加入短路环。
2.欠电流继电器在正常工作电流流过线圈时，衔铁是吸合状态，而当流过线圈的电流小于整定电流时衔铁释放。
10.速度继电器常用以接受转速信号，当电动机的转子转速上升到120 r/min以上时触头动作；下降到100 r/min以下时触点复位。
1、低压电器是指工作电压在_直流1500V__或_交流1200V__以下的各种电器。
2、触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。
3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
4、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。
5、速度继电器主要用作_反接制动_控制。
6、时间继电器是指__用来实现触点延时接通或延时断开的控制_的电器。
8、在机床电控中，短路保护用_熔断器_；过载保护用热继电器_；过电流保护用_过电流继电器_。
9、触头的结构形式有桥式触头、指形触头。
20、接触器用于远距离频繁地接通或断开交直流主电路及大容量控制电路的一种自动开关电器。
21、接触器的额定通断能力是指其主触头在规定条件下可靠地接通和分断的电流值。
23、继电器的调节装置用以改变继电器的动作参数。
33. 常用的PLC控制系统的设计方法有经验设计法、逻辑分析法和顺序设计法等。
３．中间继电器的作用是将一个输入信号变成_多个_输出信号或将信号进行放大_。
4．试举出两种不频繁地手动接通和分断电路的开关电器：＿刀开关＿、＿转换开。
5．试举出两种主令电器：按钮＿____、__行程开关__。
6．试举出组成继电器接触器控制电路的两种电器元件：熔断器＿、＿热继电器＿＿。
4、电气控制图一般分为主电路和控制电路两部分。
3、简述可编程序控制器（PLC）的定义。
（3分）可编程控制器（PLC）是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC及其有关的外围设备都应按照易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
4、简答PLC系统与继电接触器系统工作原理的差别。
（4分）组成器件不同；触点数量不同；实施控制的方法不同；工作方式不同。
7．简述PLC控制系统设计的基本原则1）充分发挥PLC的功能，最大程度地满足被控对象的控制要求；2）在满足控制要求的前提下，力求使控制系统简单、经济，使用及维修方便；3）保证控制系统安全可靠；4）在选用PLC时，在I/O点数和内存容量上适当留有余地，以满足今后生产的发展和工艺的改进。
8．简述PLC程序设计的一般步骤1）对于较复杂的系统，需要绘制系统功能表（简单控制系统可省去）；2）设计梯形图程序；3）根据梯形图编写语句表清单；4）对程序进行模拟测试及及修改，直到满意为止。
5．PLC执行程序的过程分为哪三个阶段？其工作方式的主要特点是什么？PLC执行程序的过程分为输入采样或输入处理、程序执行和输出刷新或输出处理三个阶段。
工作方式的主要特点是采用扫描周期循环扫描、集中输入与集中输出的方式。
这种“串行”工作方式可以避免继电器控制系统中触点竞争和时序失配问题，使PLC具有可靠性高，抗干扰能力强的优点，但也存在输出对输入在时间上的响应滞后，速度慢的缺点。
3．交流电磁铁的短路环是如何消除振动和噪声的？短路环把铁心中的磁通分为两部分，即不穿过短路环的和穿过短路环的，切滞后，使合成吸力始终大于反作用力，从而消除振动和噪声。
4．电弧是如何产生的？对电路有何影响？常用的灭弧方法有哪些？在大气中断开电路时，如果被断开电路的电流超过某一数值，断开后加在触点间隙两端电压超过某一数值（在12~20V之间）时，则触点间隙中就会产生电弧。
电弧产生后，一方面使电路仍旧保持导通状态，延迟了电路的断开；另一方面会烧毁触点，缩短电器的使用寿命。
常用的灭弧方法有——机械灭弧；电动力灭弧；磁吹灭弧；窄缝灭弧；栅片灭弧；气吹灭弧。
1 ．一台额定电压为220V 的交流接触器在交流220V 、直流220V 的电源上均可使用。
（×）2 ．交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。
（×）3 ．交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动与噪声。
（√ ）4 ．直流接触器比交流接触器更适用于频繁操作的场合。
（×）5 ．低压断路器又称为自动空气开关。
（√）6 ．只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（×）7 ．直流电磁铁励磁电流的大小与行程成正比。
（√ ）8 ．闸刀开关可以用于分断堵转的电动机。
（×）9 ．熔断器的保护特性是反时限的。
（√ ）10 ．低压断路器具有失压保护的功能。
（√ ）11 ．一定规格的热继电器，其所装的热元件规格可能是不同的。
（√ ）12 ．无断相保护装置的热继电器就不能对电动机的断相提供保护。
（×）13 ．热继电器的额定电流就是其触点的额定电流。
（×）14 ．热继电器的保护特性是反时限的。
（×）15 ．行程开关、限位开关、终端开关是同一种开关。
（×）4. 热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
9. 按PLC物理结构形式的不同，可分为整体式和模块式两类。
10. PLC常用的编程语言有：梯形图、指令表、高级语言。
1．接触器属于（A ）电器。
A．有触点B．无触点2．吸引线圈的作用是将（A ）。
A．电能转换为磁场能B 磁场能转换为电能3．（A ）不会产生涡流和磁滞损耗。
A．直流接触器B．交流接触器4．根据外界输入信号来控制电路通断的自动切换电器是（B ）。
A．接触器B．继电器5．常用的过载保护电器是（C ）。
A．接触器B．继电器C．热继电器6．常用的短路保护电器是（D ）。
A．接触器B．继电器C．热继电器D．自动空气断路器7．直流电器的线圈能否串联使用？（能）8．交流电器的线圈能否串联使用？（不能10．（A ）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。
A．接触器B．继电器C．接近开关11．下列属于PLC用户程序的是（D ）。
A．系统管理程序C．标准子程序D．逻辑符号图13．PLC等效的输入继电器由什么驱动？（B ）。
A．PLC内部信号B．外部信号C．程序内部指令14．PLC等效的输出继电器由什么驱动？（C ）A．输入信号B．外部信号C．程序内部指令15．PLC中的什么继电器相当于继电器控制电路中的中间继电器？（B ）A．输入继电器B．辅助继电器 C．输出继电器 D．顺序控制继电器17．在PLC梯形图中，哪种软继电器的线圈不能出现（A ）。
A．输入继电器B．辅助继电器C．输出继电器 D．变量存储器18．PLC中，什么软继电器的触点才可以驱动外部负载（C ）。
A．输入继电器B．辅助继电器 C．输出继电器 D．变量存储器１、由于电弧的存在，将导致（ A ） A电路分断时间加长 B电路分断时间缩短 C电路分断时间不变2、熔断器的额定电流与熔体的额定电流（ B ）A是一回事 B不是一回事 C 不确定3、甲乙两个接触器，欲实现互锁控制，则应（ C ）A在甲接触器的线圈电路中串入乙接触器的动断触点B在乙接触器的线圈电路中串入甲接触器的动断触点C在两接触器的线圈电路中互串对方的动断触点D在两接触器的线圈电路中互串对方的动合触点5、电压继电器与电流继电器的线圈相比，具有的特点是（ B ）A电压继电器的线圈与被測电路串联 B电压继电器的线圈匝数多，导线细，电阻大C 电压继电器的线圈匝数少，导线粗，电阻小 D电压继电器的线圈匝数少，导线粗，电阻大6、同一电器的各个部件在图中可以不画在一起的图是（ A ） A电气原理图 B电器布置图7、下列电器中不能实现短路保护的是（ B ） A熔断器B热继电器8、在延时精度要求不高，电源电压波动较大的场合应选用（A ）A空气阻尼式时间继电器 B晶体管式时间继电器 C电动式时间继电器9、CJ20－160型交流接触器在380V时的额定电流是（A ） A 160A10、按钮，行程开关，万能转换开关按用途或控制对象分属于下列哪一类（C）A 低压保护电器B低压控制电器 C 低压主令电器D低压执行电器4. 下列对PLC输入继电器的描述正确的是：（ A ）A. 输入继电器的线圈只能由外部信号来驱动B. 输入继电器的线圈只能由程序来驱动C. 输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动10. 用于驱动线圈的指令是：（ D ）A. LDB. ANDC. ORD. OUT。
