止水带检测

橡胶止水带的检测方法嘿，咱来唠唠橡胶止水带的检测方法。

我有一次在工地帮忙，就见识到了橡胶止水带检测这事儿。

这橡胶止水带啊，就像大坝或者水池这些地方的“防水小卫士”，要是它质量不好，那可就麻烦大了，所以检测很关键。

首先是外观检测。

这就像我们挑水果，得看看它长得好不好看。

把止水带拿出来，看看表面有没有裂缝、气泡这些瑕疵。

我当时跟着检测师傅，他拿着止水带，在灯光下仔细地瞧，那认真劲儿，就像在找宝藏里的小裂缝一样。

要是有裂缝，水就能从这小缝里钻过去，那止水带就白安了。

气泡也不行，有气泡的地方就像小弱点，容易坏。

然后是尺寸检测。

得量量止水带的长度、宽度和厚度，得符合设计要求啊。

就像做衣服得量尺寸一样，不能差太多。

检测师傅拿着尺子，在止水带上比划，一会儿量量这儿，一会儿量量那儿，要是尺寸不对，安装的时候可能就不合适，就像穿小了的鞋子，会出问题的。

拉伸强度检测也很重要。

这就像测试这个止水带有没有劲儿。

把止水带的一小段放在专门的拉伸机器里，然后慢慢拉，看看它能承受多大的力才会断。

我看到那机器拉止水带的时候，止水带就像个小战士在抵抗呢。

要是拉伸强度不够，在实际使用中，水压力一大，止水带就可能被拉断，那水就哗哗地流啦。

还有硬度检测。

这硬度得合适，不能太硬也不能太软。

师傅用硬度计在止水带上按一按，就像给它做个小按摩，看看它的硬度是不是在规定范围内。

太硬了可能安装的时候不好弯曲贴合，太软了又容易变形。

橡胶止水带的耐老化性能也得测。

把止水带放在一些模拟老化的环境里，比如高温、高湿度的地方放一段时间，然后再看看它有没有变脆、变硬或者出现其他老化的迹象。

这就像让止水带提前经历“风霜雨雪”，要是扛不住，以后在实际环境里寿命就短啦。

这橡胶止水带检测每一步都不能马虎，就像给它做个全面的体检，只有合格了，才能让它好好去履行“防水卫士”的职责，保护我们的工程不漏水呢。

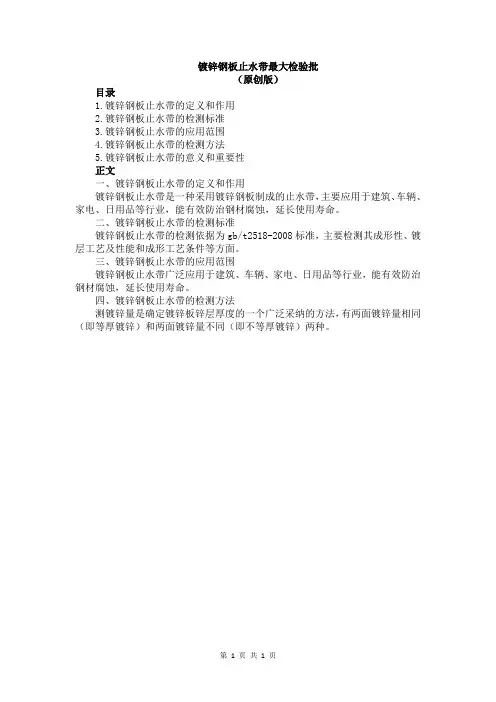

镀锌钢板止水带最大检验批
（原创版）
目录
1.镀锌钢板止水带的定义和作用
2.镀锌钢板止水带的检测标准
3.镀锌钢板止水带的应用范围
4.镀锌钢板止水带的检测方法
5.镀锌钢板止水带的意义和重要性
正文
一、镀锌钢板止水带的定义和作用
镀锌钢板止水带是一种采用镀锌钢板制成的止水带，主要应用于建筑、车辆、家电、日用品等行业，能有效防治钢材腐蚀，延长使用寿命。

二、镀锌钢板止水带的检测标准
镀锌钢板止水带的检测依据为gb/t2518-2008标准，主要检测其成形性、镀层工艺及性能和成形工艺条件等方面。

三、镀锌钢板止水带的应用范围
镀锌钢板止水带广泛应用于建筑、车辆、家电、日用品等行业，能有效防治钢材腐蚀，延长使用寿命。

四、镀锌钢板止水带的检测方法
测镀锌量是确定镀锌板锌层厚度的一个广泛采纳的方法，有两面镀锌量相同（即等厚镀锌）和两面镀锌量不同（即不等厚镀锌）两种。

第1页共1页。

水利工程止水带取样标准
一、样品选取
在水利工程中，止水带是重要的防水材料，用于防止水分渗透和扩散。

为了确保止水带的质量和性能，需要对止水带进行取样检测。

在样品选取时，应选择具有代表性的样品，确保样品能够反映整个批次止水带的质量情况。

二、样品数量
取样数量应根据水利工程的规模和要求确定。

一般来说，每批次止水带应至少取样一次，每次取样数量不宜少于1m。

如果止水带有明显的质量缺陷或生产厂家有质量问题，取样数量应适当增加。

三、取样部位
在选取取样部位时，应考虑以下几点：
施工缝：施工缝是止水带最重要的应用部位，也是最容易出现问题的部位。

因此，在选取取样部位时，应重点关注施工缝。

搭接处：止水带在施工过程中需要进行搭接处理，搭接处的质量和性能对整个防水效果也有重要影响。

在取样时，应对搭接处进行重点检测。

生产厂家：生产厂家是止水带的源头，其生产工艺和质量控制直接影响止水带的质量。

在选取取样部位时，应对生产厂家进行调查和了解。

四、取样方法
止水带的取样方法一般采用随机取样法，即在止水带的不同部位随机选取样品。

在取样时，应注意以下几点：保证取样的公正性：取样人员应不具备任何偏向性，以公正的态度进行取样。

注意取样的规范性：取样时应按照规定的程序进行，确保样品具有代表性。

保证取样的完整性：取样时应将整个样品取出，以确保检测结果的准确性。

五、样品处理
在取得样品后，应对样品进行处理。

一般包括以下步骤：将样品清洗干净，去除表面的污垢和杂质。

对样品进行分类和编号，以便于后续的检测和分析。

止水带撕裂强度、压缩永久变形试验检测止水带是一种用于防止水渗漏的建筑材料，广泛应用于水利工程、地下工程和建筑物的防水施工中。

在使用止水带进行施工前，需要对其进行撕裂强度和压缩永久变形试验检测，以确保其质量和性能符合要求。

一、止水带撕裂强度试验检测撕裂强度是评价止水带抗撕裂能力的重要指标。

撕裂强度试验是通过施加一定的拉伸力来测定止水带在垂直于其长度方向上的抗撕裂能力。

1.试验方法撕裂强度试验一般采用标准试验机进行，按照相关标准进行操作。

首先，将止水带切割成一定尺寸的试样，然后将试样固定在试验机上。

接下来，通过拉伸试样，逐渐增加载荷，直到试样发生撕裂为止。

记录试样撕裂时的载荷数值，并计算出撕裂强度。

2.试验结果撕裂强度以N/mm为单位进行表示。

通常情况下，止水带的撕裂强度要求达到一定的数值，以确保在施工过程中不会发生撕裂现象。

二、止水带压缩永久变形试验检测压缩永久变形是评价止水带抗变形能力的重要指标。

压缩永久变形试验是通过施加一定的压力来测定止水带在压缩过程中的变形情况。

1.试验方法压缩永久变形试验一般采用压力机进行，按照相关标准进行操作。

首先，将止水带切割成一定尺寸的试样，然后将试样放置在压力机的压板上。

接下来，逐渐增加压力，使试样发生压缩变形，保持一定时间后，释放压力。

记录试样在释放压力后的恢复程度，并计算出压缩永久变形。

2.试验结果压缩永久变形以百分比表示。

通常情况下，止水带的压缩永久变形要求较低，以确保在使用过程中不会出现过大的变形，影响防水效果。

止水带撕裂强度和压缩永久变形试验是评价止水带质量和性能的重要手段。

通过对止水带的撕裂强度和压缩永久变形进行检测，可以确保其在施工和使用过程中的可靠性和稳定性。

在进行试验时，需要严格按照相关标准和操作规程进行，以保证试验结果的准确性和可靠性。

只有经过试验合格的止水带，才能有效防止水渗漏，保障工程质量和安全。

止水条（止水带）检测方案1 检测方案目的本检测方案是为了规范止水条/止水带试验方法及结果计算。

2 适用范围适用于止水条/止水带的检测。

3 编制依据GB 18173.2《高分子防水材料第2部分：止水带》GB 18173.3《高分子防水材料第3部分：遇水膨胀橡胶》GB/T 528《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》GB/T 529《硫化橡胶或热塑性橡胶撕裂强度的测定(裤形、直角形和新月形试样)》GB/T 531.1《硫化橡胶或热塑性橡胶压入硬度试验方法第1部分:邵氏硬度计法(邵尔硬度)》GB/T 7759.1《硫化橡胶热塑性橡胶常温、高温和低温下压缩永久变形测定》4 使用设备拉力试验机：测力量程至少2000N，夹具移动的恒定速度为（100±10）mm/min、（500±50）mm/min和（200±20）mm/min，且夹持宽度不小于50mm，且试验机的夹具能随着试件拉力的增加而保持或增加夹具的加持力。

电热恒温箱：带有热风循环装置。

邵氏硬度计：邵氏硬度计Shore A温度计：0-150℃，最小刻度0.5℃。

低温试验箱：范围+20℃~-40℃，控制精度±2℃。

防水卷材测厚仪：分度值0.01mm，接触面直径10mm/6mm。

（使用的仪器设备应在检定有效期内且使用正常）5 试验方法5.1 对送检材料进行外观质量的检查5.2 在规格尺寸和外观质量检验合格的制品上裁取试验所需的足够长度试样，按试验需求加工试验所需试样，在标准状态下养护24h。

5.3 拉伸性能试验：将材料按各标准规定的尺寸（哑铃型、直角型等）裁样，裁好样后，将试样夹在一定量程的拉力机的两个夹具上，按标准规定的拉伸速度进行试验，同时要记录试样标距初始长度，拉伸至样品断裂记录此时的最大拉力值及断裂时标距长度，并观察试件是否在有效范围内断裂，最后通过计算可得到材料的拉伸强度及断裂延伸率。

5.4 硬度测定试验：硬度测定的试样裁剪加工好后厚度至少6mm，单个试样厚度不足6mm试样可进行叠加，将试样放在平整、坚硬的表面上,尽可能快速地将压足压到试样上或反之把试样压到压足上。

止水带、膨胀橡胶作业指导书一、评判依据及实验方法1、GB/T18173.2-2014高分子防水材料第2部分止水带2、GB/T18173.3-2014高分子防水材料第3部分遇水膨胀橡胶3、GB/T531.1-2008硫化橡胶或热塑性橡胶压入硬度验方法第一部分：邵氏硬度计法（邵尔硬度）4、GB/T528-2009硫化橡胶或热塑性橡胶拉伸应力应变性能的测定5、GB/T529-2008硫化橡胶或热塑性橡胶撕裂强度的测定二、检测参数1、硬度2、拉伸强度3、扯断伸长率4、体积膨胀倍率5、反复浸水试验6、撕裂强度三、检测环境标准试验室温度应为23°C±2°C,50%RH±10%RH,试件试验前应在标准温度下放置24ho四、试验所用设备1、邵氏硬度计A型2、冲片机3、H型裁刀4、静水天平5、直角裁刀6、电子拉力机7、烘箱8、厚度计9、磨片机五、试样厚度、尺寸、及数量。

1、硬度：厚度6mm2、拉伸强度及拉断伸长率：3个II哑铃试件（工作部分宽4.0±lmm＞厚2.Omm±0.2mm、标距20.Omm±0.5mm）3、体积膨胀倍率：3个长宽各20mm±0.2mm厚度2.0mm±0.2πιm°4、撕裂强度：5个厚度2.Omm±0.2mm,的无割口直角型试样。

六.检测步骤1、硬度(试验要求试件厚度最少6mm,可叠加不超过三层来测试)nm/s的速度将硫化类压3s,热塑类压15s,均匀在试件不同位置至以不大于3.2I少两两相距6mπι测五次取中值。

2、拉伸强度及拉断伸长率。

测量试件工作部位中部和两端的厚度以中位数做试件的厚度，以狭窄部位的距离作为宽度精确至0.05mmo将试件垂直的夹在夹具中央部位，夹上引伸计，以500ι三ι∕min±50πun∕min拉伸试件，记录最大力和断裂的变形距离。

拉伸强度计算公式：Ts=Fm∕Wt拉断伸长率计算公式：Eb=100(Lb-LO)/L0Ts-拉伸强度，单位(MPa)FnI-记录的最大力，单位(N)W-狭窄部位的宽度，单位(mm)b试件长度部位厚度，单位(mm)Eb-拉断伸长率，单位%1.b-断裂时长度，单位单位(mm)1.O-初始试验长度，单位(mm)3、体积膨胀倍率称出试件在空气中的质量，在称出试件在蒸储水中的质量，将试样浸泡在(23±5)℃的300ml蒸僧水中72h,称出在蒸储水中的质量，在称出空气中质量。

中埋式橡胶止水带检测标准
一、尺寸和外观检测
1、止水带的宽度和厚度应符合设计要求。

2、止水带的长度应不小于设计长度。

3、止水带的外表面应清洁，无气泡、折皱、脱层、刀痕、撕裂、毛边等缺陷。

4、止水带的接头处应平整、牢固，无气泡、脱层、撕裂等缺陷。

二、物理性能测试
1、拉伸强度测试：按照GB/T528-2009进行测试，拉伸速度为500mm/min，试样宽度为10mm，取5个试样，取平均值。

2、扯断伸长率测试：按照GB/T528-2009进行测试，拉伸速度为500mm/min，试样宽度为10mm，取5个试样，取平均值。

3、定伸强度测试：按照GB/T528-2009进行测试，在200%定伸条件下，分别测试试样的横向和纵向定伸强度，取5个试样，取平均值。

4、撕裂强度测试：按照GB/T529-2008进行测试，采用直角形撕裂试样，试样厚度为3mm，取5个试样，取平均值。

三、密闭性能测试
1、空气渗透试验：按照GB/T13937-2008进行测试，在2500Pa 压力下，测定空气渗透量Q1与时间t1，取3个试样，取平均值。

2、耐压性能测试：按照GB/T13937-2008进行测试，在4500Pa 压力下，保持30s，观察试样有无破损、渗漏等现象。

3、耐化学腐蚀性能测试：根据止水带使用环境，选择相应的化学试剂进行浸泡或喷洒试验，观察试样有无破损、变色、溶解等现象。

以上是中埋式橡胶止水带的检测标准，通过对尺寸和外观、物理性能以及密闭性能的检测，可以全面评估止水带的性能和质量。

第一部分：试验方法
第一章止水带检测
一、外观质量、外形尺寸
执行标准：TB10003－2005
1、适用范围
规定了铁路隧道用止水带的技术要求试验方法检测规则。

2、外观质量
止水带表面不允许有开裂缺胶、海绵状等影响使用的缺陷。

塑料止水带外观颜色应为材料本色，不得添加颜料和填料，特俗邀请除外具体外观要求应符合下表规定：
表1 止水带产品外观质量要求
拉伸强度、扯断伸长率按GB/T528的规定进行，橡胶止水带及钢边止水带用Ⅱ型哑铃试样，拉伸速度250±50mm/min，初始标距20mm；塑料止水带用Ⅰ型哑铃试样，拉伸速率250±50mm/min，初始标距25mm。

三、硬度试验
硬度试验按照GB/T531的规定进行
四、压缩永久变形试验
压缩永久变形试验按照GB/T7759的规定进行，采用B型试样，压缩率为25%。

五、拉伸强度、扯断伸长率试验
拉伸强度、扯断伸长率试验按照GB/T528的规定进行。

六、耐碱水试验
耐碱水试验按照GB/T1690的规定进行。

七、脆性温度
脆性温度试验按GB/T15256的规定进行
八、热空气老化试验
热空气老化试验按照GB/T7762的规定进行。

九、橡胶与金属粘合物试验
橡胶与金属粘合物试验，参照GB/T12830规定。

橡胶与金属的粘合试验采用成品取样，试样高度为20±1mm，橡胶与钢板粘合的长度L 为产品的时间尺寸。

将试验的金属段和橡胶端分别夹在试验机的上下夹头上，拉伸速度为50±5mm/min，记录试样的破坏类型。

止水带检验报告1. 引言本文档为止水带的检验报告，将对止水带进行全面的检验和评估，以评估其性能和可靠性。

止水带作为建筑工程中的重要防水材料，在确保建筑结构安全和防水效果的同时，对于建筑的耐久性和可持续发展也起着重要作用。

2. 产品说明止水带是由优质橡胶制成的防水材料，具有良好的弹性和抗拉性能。

它广泛应用于建筑工程中的地下室、水池、堤坝等需要防水的部位。

止水带的主要功能是防止水的渗透和泄漏，确保建筑物的结构在长期使用中能够保持稳定和安全。

3. 检验方法本次止水带的检验使用了以下方法：3.1 外观检验通过对止水带外观的观察，评估其表面是否有裂纹、气泡、杂质等缺陷。

同时，对止水带的颜色、光泽度进行检查，确保其外观符合产品标准要求。

3.2 拉伸性能测试采用拉力试验机对止水带进行拉伸测试，以评估其抗拉性能和弹性恢复能力。

测试将对材料的最大抗拉强度、断裂伸长率和回弹率进行测定，并与产品标准进行对比。

3.3 耐老化性能测试将止水带样品暴露在高温环境中，模拟长期使用条件下的耐老化性能。

经过一定时间的暴露后，对止水带进行外观检验和物理性能测试，以评估其耐用性和可靠性。

3.4 渗透检测将止水带应用于模拟的渗水环境中，通过浸泡、水压试验等方法，评估止水带的渗透性能。

渗透检测对于评估止水带的功能和防水效果至关重要，能够及时发现并修复潜在的渗水问题。

4. 检验结果与评估4.1 外观检验结果经过外观检验，止水带的表面没有发现明显的裂纹、气泡和杂质等缺陷，颜色和光泽度符合产品标准要求。

4.2 拉伸性能测试结果经过拉伸性能测试，止水带的最大抗拉强度达到了产品标准要求，并且具有良好的弹性恢复能力。

断裂伸长率和回弹率也满足产品标准要求，说明止水带具有良好的拉伸性能。

4.3 耐老化性能测试结果经过耐老化性能测试，止水带的外观没有发现明显的变化，仍然保持良好的表面状态。

同时，物理性能也没有明显下降，说明止水带具有较好的耐久性和稳定性。
