0_24V_0_002_3A可调限流直流稳压电源

=模拟电路课程设计报告（温馨提示：实验报告内容部分数据需要修改自己仔细查看修改，下面指出不全可能没看到处没指出到）。

设计课题：专业班级：学生姓名：指导教师：设计时间：目录1．实训目的┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2．设计任务与要求┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2.1.需用仪器、仪表┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3．方案选择与论证3.1课题分析3.2稳压电路方案选择3.3分立元件串联型稳压电路3.4集成稳压块稳压电路4. 单元电路设计与参数计算4.1桥式整流电路4.2滤波电路4.3稳压电路5.总原理图及元器件清单5.1总原理图（含元件标号与型号）5.2元件清单6. 安装与调试6.1仪器、材料的准备6.2单元电路安装与检测6.2.1变压器的检测安装6.2.2整流电路的安装与检测6.2.3滤波电路的安装与检测6.2.4稳压电路的安装与检测7.性能测试与分析7.1主要技术指标的测试8.器件清单9.结论与心得10.参考文献直流稳压电源设计报1．实训目的（1）研究单相桥式整流、电容滤波电路的原理、特性和设计方法；（2）掌握串联稳压电路的原理、特性和设计方法（3）掌握电子元器件选择、参数计算方法；（4）.........................................................................（5）...................................................................（6）..................................................2．设计要求（温馨提示：下面相关数据需要修改）设计并制作一个带过流保护的串联式稳压电源。

主要技术指标为：（1）输入交流电压U=220V，f=50Hz.；（2）输出直流电压Uo=9~12V；（3）额定输出电流I OM=0.5A；（4）稳压系数Sr≤0.1；（5）电源内阻r O≤0.5Ω；（6）纹波电压<10mV；（7）具有工作指示。

直流稳压电源是一种将交流电源转换为直流电源的装置，其组成和工作原理如下：
组成：
直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成。

电源变压器：将电网的交流电压转换成所需等级的交流电压，以满足整流电路和输出直流电压的要求。

整流电路：利用整流元件（如硅整流二极管）的单向导电性，将交流电转换为脉动的直流电。

滤波电路：利用电容元件的储能作用，将脉动的直流电平滑化，得到比较平滑的直流电压。

稳压电路：利用稳压元件（如硅稳压管）的电压调整作用，通过调节与稳压管串联的限流电阻上的压降来稳定输出直流电压。

工作原理：
第一步，变压器：是直流稳压电源中最重要的组成部分之一。

其主要作用是将电网提供的交流电压转换为适合整流电路使用的交流电压。

通过调整变压器的变比，可以得到满足要求的交流电压。

第二步，整流滤波：利用整流二极管的单向导电性，将交流电转换为脉动的直流电。

同时，通过滤波电容将脉动的直流电中的交流成分滤除，得到比较平滑的直流电压。

第三步，稳压：利用稳压管两端的电压稍有变化就会引起其电流有较大变化的特性，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出直流电压的目的。

DIY日记0-30V可调线性稳压电源DIY日记——0-30V可调线性稳压电源啊哲作为一名电子爱好者，平时喜欢做一些电子小制作，在电路调试和制作过程中经常为电源犯愁，有时候为了调试一个简单的电路而单独搭一个电源，这样即费时又消磨DIY的兴致。

最近本人利用手头一些闲置零件，自己打造了一台“MINI”型直流0-30V可调稳压电源。

现将整个DIY过程与大家分享。

（图1）本人在深圳工作时买了几个大小不一的铝合金外壳（当时看到这些外壳挺漂亮就买了，一直闲置着），其中一个较大一点的外壳尺寸为：134x106x55mm。

家里还闲置了一个功率约30W左右的小变压器（该变压器是从旧黑白电视机上拆下来的，有8V和18V两组输出），其厚度还刚好能装到这较大尺寸的铝合金外壳内。

既然这么巧合，想不“撮合”它们都找不到理由了。

那接下来就是考虑稳压电路部分了，0-30V可调稳压电路可以通过以下几个方案来实现：1)采用运放加大功率管来实现（市面上很多批量生产的可调稳压电源都采用这种方案），该方案使用的材料非常低廉，但线路复杂不适合手工搭板；2)采用LM723专用电源稳压IC加大功率管来实现，该方案比较成熟，线路也比较简单，但LM723比较难买，需要到电子市场去找或邮购；3)采用LM317/338电源稳压IC，该方案线路非常简单，但按其典型应用电路接法，输出最低只能调到1.25V，要想0V起调必须加一个稳定的负电压基准来修正，一些电子杂志上也有人在LM317输出端串联2个二极管来降压，达到调“0V”的目的，这是初学的菜鸟们讨论的问题，大家心知肚明就行了；4)采用TL431电源稳压IC加大功率管来实现，该方案也具有线路简单的优点，但也同样遇到LM317不能调“0V”的问题；5)采用LM2576-ADJ开关型稳压IC来实现，该方案也具有线路简单、效率高等优点，但也同样遇到输出不能调“0V”的问题和电感线圈比较难加工；通过一番权衡利弊后，决定采用LM317的方案，刚好手头还有几个闲置的LM317T，“量身”设计的完整电路如图2所示。

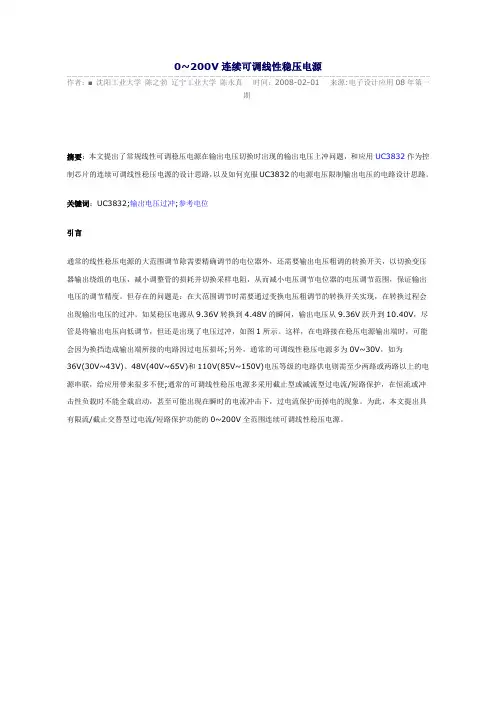

0~200V连续可调线性稳压电源作者：■沈阳工业大学陈之勃辽宁工业大学陈永真时间：2008-02-01 来源:电子设计应用08年第一期摘要：本文提出了常规线性可调稳压电源在输出电压切换时出现的输出电压上冲问题，和应用UC3832作为控制芯片的连续可调线性稳压电源的设计思路，以及如何克服UC3832的电源电压限制输出电压的电路设计思路。

关键词：UC3832;输出电压过冲;参考电位引言通常的线性稳压电源的大范围调节除需要精确调节的电位器外，还需要输出电压粗调的转换开关，以切换变压器输出绕组的电压，减小调整管的损耗并切换采样电阻，从而减小电压调节电位器的电压调节范围，保证输出电压的调节精度。

但存在的问题是：在大范围调节时需要通过变换电压粗调节的转换开关实现，在转换过程会出现输出电压的过冲。

如某稳压电源从9.36V转换到4.48V的瞬间，输出电压从9.36V跃升到10.40V，尽管是将输出电压向低调节，但还是出现了电压过冲，如图1所示。

这样，在电路接在稳压电源输出端时，可能会因为换挡造成输出端所接的电路因过电压损坏;另外，通常的可调线性稳压电源多为0V~30V，如为36V(30V~43V)、48V(40V~65V)和110V(85V~150V)电压等级的电路供电则需至少两路或两路以上的电源串联，给应用带来很多不便;通常的可调线性稳压电源多采用截止型或减流型过电流/短路保护，在恒流或冲击性负载时不能全载启动，甚至可能出现在瞬时的电流冲击下，过电流保护而掉电的现象。

为此，本文提出具有限流/截止交替型过电流/短路保护功能的0~200V全范围连续可调线性稳压电源。

图1 稳压电源换挡过程产生的电压过充功能的确定采用多圈电位器在0~200V全范围连续调节，使得调节过程不会出现输出电压突变;具有输出限流/截止交替型过电流/短路保护功能，可以在恒流或冲击性负载条件下全载启动;具有预稳压功能，以尽可能减小调整管的损耗。

过电流/短路保护的实现限流/截止交替型过电流/短路保护方式，具有限流型保护，且可以全载恒流启动、自动重启动和截止型保护状态的低功耗线性稳压电源的所有优点。

直流稳压电源的设计与制作直流稳压电源是一种用于给电子设备提供稳定直流电压的电源设备。

在电子制作、实验以及工业控制系统中广泛应用。

下面将介绍如何设计和制作一个简单的直流稳压电源。

首先，设计一个电源电路。

直流稳压电源的核心是一个稳压器件，常用的稳压器有线性稳压器和开关稳压器。

线性稳压器的原理是通过调节电源电压上端的电阻来控制输出电压，其优点是稳压性好，但效率较低。

开关稳压器的原理是通过开关控制元件来调节输出电压，其优点是效率较高，但稳压性较差。

根据自己的需求选择适合的稳压器件。

接下来，根据选定的稳压器件制作电路板。

首先，在电路板上布置稳压器件和其他必要的元器件，如滤波电容、限流电阻等。

然后，连接电路板上的各个元器件，使用焊锡将其固定在电路板上。

注意保持电路的紧凑和结构的稳定，防止元器件之间短路或松动。

接着，搭建电源电路的输入和输出端。

将输入端与市电或其他电源连接，确保输入电压和电流在稳定范围内。

将输出端与需要供电的设备连接，确保输出电压和电流符合设备的要求。

最后，进行电源的测试和调试。

将电源接通电源，通过电压表和电流表测量稳压电源的输出电压和电流，确保其在稳定范围内。

根据需要，可以使用可调电阻来调节输出电压，以确保满足设备的电源要求。

需要注意的是，直流稳压电源设计和制作过程中要保证安全。

如需接通电源泄漏和短路保护装置，注意绝缘和接地，避免触电和设备损坏。

总之，设计和制作直流稳压电源需要根据自己的需求选择稳压器件，设计电路图，制作电路板，搭建输入输出端，进行测试和调试。

通过这些步骤，一个简单的直流稳压电源就可以制作完成。

在直流稳压电源设计和制作的过程中，还需要考虑一些其他要素，如过流保护、过压保护和温度保护等。

这些保护措施可以提高电源的可靠性和安全性。

过流保护是指在输出端口控制电流的大小，防止电流超过设定值而损坏设备或电源本身。

常用的过流保护电路有两种：电阻式和电子式。

电阻式过流保护是通过在输出回路中串联一定大小的电阻，当电流超过设定值时，电阻将发热并触发保险丝或继电器断开电路，实现过流保护。

电子课程设计报告题目名称直流稳压电源的设计姓名：____刘江__________________专业：____电子信息科学与技术____班级：____10级2班_____________学号：____201001051013__________指导教师：____王桂海________________信息科学与工程学院电子信息系2012 年 6 月 6 日直流稳压电源的设计摘要：直流稳压电源一般由电源变压器，整流滤波电路及稳压电路组成。

变压器把市电交流电压变为所需要的低压交流电。

整流器把交流电变为直流电。

经滤波器后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在一定范围内调节。

本次课程设计使用了变压器、二极管、三极管、电容、电阻、电位器等元件。

关键字：直流，稳压，变压目录第一章前言1.1 设计目的 (3)1.2 设计任务及要求 (3)第二章正文2.1 设计方案 (4)2.2 仿真电路设计与调试安装 (14)第三章结论心得 (20)参考文献 (20)1.1设计目的1、学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。

2、学会直流稳压电源的实际方法和性能指标测试方法。

3、培养实践技能，提高分析和解决实际问题的能力。

1.2设计任务及要求4、设计并制作黑白TV电源5、输出电压：直流12V6、输出电流：1.5A7、设计电路结构，选择电路元件，计算确定元件参数，画出原理电路图。

8、自拟实验方法、步骤，提出测试所需仪器。

9、进实验室进行组装、调试，并测试器主要性能参数。

2.1设计方案稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，构成线性串联稳压电路。

如下图（1）所示。

（a）稳压电源的组成框(b)整流与稳压过程（1）稳压电源的组成框图及整流与稳压过程根据以上方案设计电路图(图2)通过变压器实现降压，D1~D4组成的单相桥式整流电路将交变电流变为直流，再通过C1进行滤波。

附录 常用电子仪器的使用说明附录1 DF1731SB3A可调式直流稳压、稳流电源一、概述DFl731SB3A是由二路可调输出电源和一路固定输出电源组成的高精度电源。

其中二路可调输出电源具有稳压与稳流自动转换功能，其电路由调整管功率损耗控制电路、运算放大器和带有温度补偿的基准稳压器等组成。

电源输出电压能从0～标称电压值之间任意调整；在稳流状态时，稳流输出电流能从0～标称电流值之间连续可调。

二路可调电源间又可以任意进行串联或并联，在串联和并联的同时又可由一路主电源进行电压或电流(并联时)跟踪。

串联时最高输出电压可达两路电压额定值之和、并联时最大输出电流可达两路电流额定值之和。

另一路固定输出5V电源，控制部分是由单片集成稳压器组成。

三组电源均具有可靠的过载保护功能，输出过载或短路都不会损坏电源。

二、面板各部件的作用图附录1.1 DFl731SB3A可调式直流稳压、稳流电源面板图1.数字表：指示主路输出电压、电流值。

2.主路输出指示选择开关：选择主路的输出电压或电流值。

3.从路输出指示选择开关：选择从路的输出电压或电流值。

4.数字表：指示从路输出电压、电流值。

15.从路稳压输出电压调节旋钮；调节从路输出电压值。

6.从路稳流输出电流调节旋钮：调节从路输出电流值。

(即限流保护点调节)7.电源开关：当此电源开关被置于“ON”时(即开关被揿下时)，机器处于“开”状态，此时稳压指示灯亮或稳流指示灯亮。

反之，机器处于“关”状态(即开关弹起时)。

8.从路稳流状态或二路电源并联状态指示灯：当从路电源处于稳流工作状态时或二路电源处于并联状态时，此指示灯亮。

9.从路稳压状态指示灯：当从路电源处于稳压工作状态时，此指示灯亮。

10.从路直流输出负接线柱：输出电压的负极，接负载负端。

11.机壳接地端：机壳接大地。

12.从路直流输出正接线柱：输出电压的正极，接负载正端。

13.二路电源独立、串联、并联控制开关。

14.二路电源独立、串联、并联控制开关。

第七章 直流稳定电源绝大多数电子设备在工作时都需要直流电源。

通常，电子设备内部大多安装有整流稳压装置，用以将供电电网提供的交流电变成稳定的直流电，供电子设备使用。

直流稳定电源是测控系统中的供电或基准单元，其性能指标对测控系统的性能有着重要的影响，因此稳定电源是测控系统中的重要部分。

直流稳定电源分为稳压电源和稳流电源两种，实用中以稳压电源为主，主要包括直流基准源、线性直流稳定电源和开关式直流稳定电源等。

7.1直流稳定电源的技术指标直流稳定电源的作用是向负载提供稳定的电压和电流。

描述电源稳定性的具体要求称为稳定电源的技术指标，包括反映电源电压、电流范围的特性和反映电源稳定稳定程度的质量指标。

7.1.1特性指标1) 输出电压范围。

在满足直流稳压电源正常工作要求的情况下，电压源的输出电压值。

该指标与最大输入电压、最小输入输出压差和最小输出电压有关。

2) 输出电流范围。

在满足直流稳流电源正常工作要求的情况下，电流源的输出电流值。

3)最大输出电流。

在满足直流稳压电源正常工作要求的情况下，能够输出的最大电流值。

超过该值，电源的稳压性能降低。

7.1.2 质量指标1)电压调整率。

作为一个稳压电源，输入V in 是不稳定的电压，输出V o 应当是稳定的。

定义：输入电压变化△V in 时引起输出电压的变化为电压调整率，用S V 表示。

0T 0Io in oV V V S =∆=∆∆∆=另外一种定义为输入电压变化△V in 时引起输出电压的相对变化为电压调整率)V /(%%100V V /V (%)S 0T 0Io in o o V =∆=∆⨯∆∆= （7-1）这两种定义给出的都是输入电压改变时电源保持预定电压输出的能力，目前都在被采用。

2) 负载调整率。

定义：在输入电压和其他条件不变时，输出电压的变化与输出电流变化的比值，反映稳压电源的输出阻抗，用R O 表示)(I V R 0T 0V o oo in Ω∆∆==∆=∆ （7-2）或表示为)m A /(%%100I V /V R 0T 0V o o o o in =∆=∆⨯∆∆=需要说明的是，对于电压源要求输出电阻小，其值越小输出电压越稳定；对于电流源要求输出电阻大，其值越大输出电流越稳定。

当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。

大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。

当然这些电源电路的样式、复杂程度千差万别。

超级计算机的电源电路本身就是一套复杂的电源系统。

通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。

袖珍计算器则是简单多的电池电源电路。

不过你可不要小看了这个电池电源电路，比较新型的电路完全具备电池能量提醒、掉电保护等高级功能。

可以说电源电路是一切电子设备的基础，没有电源电路就不会有如此种类繁多的电子设备。

由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。

提供这种稳定的直流电能的电源就是直流稳压电源。

直流稳压电源在电源技术中占有十分重要的地位。

另外，很多电子爱好者初学阶段首先遇到的就是要解决电源问题，否则电路无法工作、电子制作无法进行，学习就无从谈起。

为此，Pecker's Home专门开辟了这个直流稳压电源技术专题，希望给初学阶段的电子爱好者一些帮助。

同时也可以作为普通爱好者电源技术方面的参考资料，供日常学习、制作上参考之用。

[编辑本段]分类稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源；按稳压电路与负载的连接方式分有串联稳压电源和并联稳压电源；按调整管的工作状态分有线性稳压电源和开关稳压电源；按电路类型分有简单稳压电源和反馈型稳压电源，等等。

如此繁多的分类方式往往让初学者摸不着头脑，不知道从哪里入手。

其实应该说这些看似繁多的分类方法之间有着一定的层次关系，只要理清了这个层次自然可以分清楚电源的种类了。

既然我们谈的是稳压电源的分类，那么首先就应该清楚电源的输出是什么，是输出直流电还是输出交流电。

这样第一个层次就出来了，首先应该根据电源的输出类型来分类。

可调稳压电源电路图设计（一）简易可调稳压电源采用三端可调稳压集成电路LM317，使电压可调范围在1.5～25V，最大负载电流1.5A。

其电路如图所示。

电路工作原理：220V交流电经变压器T降压后，得到24V交流电；再经VD1～VD4组成的全桥整流、C1滤波，得到33V左右的直流电压。

该电压经集成电路LM317后获得稳压输出。

调节电位器RP，即可连续调节输出电压。

图中C2用以消除寄生振荡，C3的作用是抑制波纹，C4用以改善稳压电源的暂态响应。

VD5、VD6在当输出端电容漏电或调整端短路时起保护作用。

LED为稳压电源的工作指示灯，电阻R1是限流电阻。

输出端安装微型电压表PV，可以直观地指示输出电压值。

元器件的选择与制作：元器件无特殊要求，按图所示选用即可。

制作要点：①C2应尽量靠近LM317的输出端，以免自激，造成输出电压不稳定；②R2应靠近LM317的输出端和调整端，以避免大电流输出状态下，输出端至R2间的引线电压降造成基准电压变化；③稳压块LM317的调整端切勿悬空，接调整电位器RP时尤其要注意，以免滑动臂接触不良造成LM317调整端悬空；④不要任意加大C4的容量；⑤集成块LM317应加散热片，以确保其长时间稳定工作。

可调稳压电源电路图设计（二）大电流可调稳压电源电路此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。

工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。

调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。

FU1选用1A，FU2选用3A～5A。

VD1、VD2选用6A02。

直流稳压电源利用攻略(一)常见的直流稳压电源一般是将220V的交流市电转换成用电器所需要的低压直流电。

在一些特殊的应用中，也有升压作用的高压输出稳压电源，只是在业余电台相关应用中超级罕有。

依照不同的应用需要，依照电源的功能和特性，直流稳压电源通常分为固定输出电压型的系统供电电源、可调稳压电源、可编程电源、恒流源、电压校准参考源等。

随着科技的进展，电源的结构形式和操纵电路不断更新，高频开关电路和智能化数控成为电源的进展方向。

直流稳压电源的应用与意义直流稳压电源最大体的应用遍及于咱们的生活中。

笔记本电脑、MP3和很多数码产品的电源充电器都属于稳压电源，大部份电子产品的外置电源也是稳压电源。

业余电台爱好者必备的、为家中固定电台供电的电源更是典型的稳压电压。

直流稳压电源为咱们利用电台提供了一个稳固的低压直流源。

直流稳压电源是实验室和维修领域最经常使用的基础仪器。

稳压电源为用电器和电路提供靠得住的电源供给。

在维修中，常常通过替代电器自身的供电单元（常称替代法）缩小故障范围，同时利用稳压电源监视用电设备的工作电流，与正常值做比较，和时发觉电路短路、断路等异样故障，对电路故障的判定很有帮忙。

例如，关于一台不能开机的手持对讲机，一样检修的第一步是卸下对讲机电池，通过维修电源为对讲机供电，然后看对讲机的电流转变。

若是对讲性能够正常开机工作，那么重点疑心电池组供电和接触点的问题，若是对讲机开机没有反映，回路中没有电流，那么第一疑心对讲机内部供电电路的问题，诸如内部保险丝是不是烧毁等，然后再按顺序检查开关和稳压电路。

在没有功率计的情形下，有体会的HAM能够通过发射时对讲机消耗电流的大小来大致判定输出功率的水平，和射频功放电路是不是工作正常。

在电子产品的研发和检测上，可调稳压电源应用普遍，它能够替代电池供电，并模拟各类供电状况，包括过压、欠压、标准电压等。

有些高端的稳压电源还能模拟电池的内阻工作，为产品研发提供更接近实战的实验数据。

可调直流稳压电源设计报告11级5班刘维65110522一、整体思路本设计为小功率直流稳压电源，由电源变压器、整流电路、滤波电路和稳压电路组成，电源变压器将电网中220V 50Hz 交流电变换到所需数值，经过整流电路转变成单向脉冲直流，再经滤波电路滤去交流成分，是输出直流电压更加平滑，不过此电压会有较大的纹波电压，为此需要稳压电路维持输出电压稳定。

二、方案选择1、由晶体管变压器等组成的直流电源，元器件较多，故障率高2、开关式稳压电源，体积小，重量轻，效率高，但是信号容易受电磁干扰3、三端集成稳压器，变压器等，调整容易，故障率低，效率较低综合上述方案，由于对电源效率没做要求，所以选择故障率低噪声小的方案三。

三、仿真电路变压器 整流电路 稳压电路 滤波电路交流电源四、电路元件及参数确定 1、变压器选择：选择三抽头式电源变压器，匝数比为12:1，由220V 50Hz 转为18.3V ，实际仿真中次级线圈输出为18.4V ，误差为0.5% 。

2、整流电路：选择的是单相桥式整流电路，二极管D1、D3，D2、D4两两轮流导通，所以流经每个二极管的平均电流为L D R V I /45.02==1.1A ，二极管所承受最大反向电压均为22V V RM ==V 38.25182=⨯。

一般电网电压波动范围为%10± 。

实际选择的二极管最大整流电流DM I 和最高反向电压RM V 应留有大于10%的余量。

所以选择反向击穿电压25~1000V ，额定电流2A 的QL62A —L 整流桥。

3、集成稳压器的选择：LM317输出电压范围是1.2~37V ，最大输出电流1.5A ；LM337输出电压范围是-1.2~-37V ，最大输出电流为1.5A 。

在稳压器输入端与输出端接二极管是因为当三端稳压器输入端、输出端对地短路时可以提供一个放电通路，从而保护三端稳压器。

4、电容的参数确定： ①②C3、C4一般取0.1~1F μ，我选择0.1F μ瓷片电容；C7、C8一般是1F μ，选择瓷片电容。

用户使用手册南京国睿安泰信科技股份有限公司公司专业生产开发南京国睿安泰信科技股份有限公司频谱分析仪示波器信号源网络分析仪射频实验箱射频微波器件地址：深圳市南山区西丽塘朗工业区栋电话（）传真（）网站：/////多路直流稳压稳流电源目录1.简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈前面板各开关旋钮的位置和功能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈双路可调电源独立使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈13.33.l 33.1.143.1.2573.2.39┈┈┈┈技术参数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈面板介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈后面板说明┈┈┈┈┈┈使用方法┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈恒电压恒电流的特性┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈双路可调电源串联使用┈双路可调电源并联使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈注意事项┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2.23.273.2.13.2.283.2.4104.11/2.2.2额定输出电流：见表一（连续可调）2.2.3电源效应：CV 0.01+3mV≤%CC 0.2+3mA≤%2.2.4负载效应：CV 0.≤01+3mV 3A %（Ⅰ≤）CC 0.2+3mA 3A ≤%（Ⅰ≤）CV 0.02+5mV >3A ≤%（Ⅰ）CC 0.2+5mA >3A ≤%（Ⅰ）2.2.5纹波与噪声：CV ≤1mVrms （Ⅰ≤3A 5Hz~1MHz ，）CC 3mArms 3A ≤（Ⅰ≤）CV 2mVrms >3A ≤（Ⅰ，5Hz~1MHz ）CC 10mArms >3A ≤（Ⅰ）2.2.6保护：电流限制及极性反向保护2.2.7(12)电压电流显示精度：±%个字。

多路直流稳压电源用户使用手册1.简介MPS-3000L系列可调式直流稳压电源是一种具有输出电压与输出电流均连续可调，稳压与稳流自动转换的高稳定性、高可靠性、高精度的多路直流电源。

可同时显示输出电压和电流值，且所有规格都具有固定5V/3A输出。

另外，两路可调电源可进行串联或并联使用，并由一路主电源进行电压或电流跟踪。

串联时最高输出电压可达两路电压额定值之和；并联时最大输出电流可达两路电流额定值之和。

LK的机器带有输出头断功能。

规格如下:2技术参数2。

1 输入电压：220V AC±10％50Hz±2Hz2。

2 可调整电源2。

2.1额定输出电压：见表一（连续可调)2。

2。

2额定输出电流:见表一（连续可调）2.2.3电源效应：C V≤0。

01%+3mV CC≤0。

2％+3mA2.2。

4负载效应: CV≤0.01 %+3mV（I≤3A）CC≤0。

2'%+3 mA（I≤3A)CV≤0.02％+5mV（I >3A) CC≤0.2%+5mA（I＞3A）2。

2.5纹波与噪声：CV≤1。

0mVr.m.s（I≤3 A）CC≤3mAr。

m.s（I≤3A）CV≤2.0mVr.m。

s(I 〉3A）CC≤6mAr。

m。

s(I＞3A）2.2。

6保护：电流限制及短路保护2.2。

7电压指示精度:三位半A/D转换数字显示士0.5%+2个字。

2。

2.8电流指示精度：三位半A/D转换数字显示士1％+2个字。

2.3 固定输出电源2.3。

1额定输出电压：5V士0. 25V2。

3.2最大额定输出电流:3A2。

3.3电源效应:5mV2。

3。

4负载效应：15mV2.3.5纹波与噪声：≤2.0mVr。

m。

s2。

3。

6保护：电流限制及短路保护2。

4 使用环境：0~+40℃相对湿度≤80％2。

5 工作时间：满负荷连续工作时间〉8小时3。

使用3。

1面板上各开关旋钮的位置和功能（1）指示主动路输出电压值(2)指示主动路输出电流值（3)指示主动路输出电压值(4）指示从动路输出电流值（5）主动路输出电压调节(6)主动路稳流输出电流调节（7）从动路输出电压调节（8)从动路稳流输出电流调节（9)固定5V输出报警于指示灯具（10)主动路稳压状态指示灯（11）从动路稳流状态指示灯（12)从动路稳压状态指示灯（13)从动路稳流状态或双路（14）双路电源独立、串联电源并联状态指示灯并联控制开关（15)双路电源独立、串联、(16）主动路输出正端并联控制开关(17)(20)机壳接地端（18）主动路输出负端（19）从动路输出正端(21）从动路输出负端（22）电源开关(23)固定5V输出正端(24）固定5V输出负端3。
