材料力学梁弯曲时内力和应力第6节 弯曲切应力

材料力学弯曲内力材料力学是研究物质在外力作用下的变形和破坏规律的科学。

而弯曲内力则是材料力学中的一个重要概念，它在工程实践中有着广泛的应用。

弯曲内力是指在梁或梁式结构中由外力引起的内部应力状态，它是由梁的外部受力状态和几何形状决定的。

在工程设计和结构分析中，了解和计算弯曲内力是非常重要的，本文将对材料力学中的弯曲内力进行详细的介绍。

首先，我们来看一下弯曲内力的产生原理。

当梁受到外力作用时，梁内部会产生弯曲变形，这时梁内部就会产生弯曲应力。

弯曲内力包括正应力和剪应力两部分，正应力是沿梁的纵向方向产生的拉压应力，而剪应力则是梁内部产生的剪切应力。

这些内力的大小和分布是由梁的受力情况和截面形状决定的。

其次，我们来讨论一下弯曲内力的计算方法。

在工程实践中，我们通常采用梁的截面性质和外力矩的大小来计算弯曲内力。

对于矩形截面的梁，我们可以通过简单的公式来计算出弯曲内力的大小和分布。

而对于复杂形状的截面，我们则需要借助数值计算或者有限元分析来得到准确的结果。

在实际工程中，我们通常会使用专业的结构分析软件来进行弯曲内力的计算，这样可以大大提高计算的准确性和效率。

接着，我们来谈一下弯曲内力的影响因素。

弯曲内力的大小和分布受到多种因素的影响，包括外力的大小和方向、梁的截面形状和材料性质等。

在设计和分析过程中，我们需要充分考虑这些因素，以确保结构的安全性和稳定性。

此外，梁的支座条件和边界约束也会对弯曲内力产生影响，这些因素需要在计算中进行合理的考虑和处理。

最后，我们来总结一下弯曲内力的重要性。

弯曲内力是梁和梁式结构中非常重要的内部应力状态，它直接影响着结构的安全性和稳定性。

在工程设计和分析中，准确计算和合理分析弯曲内力是非常重要的，它可以帮助工程师们更好地理解和把握结构的受力情况，从而保证结构的安全性和可靠性。

总之，弯曲内力是材料力学中一个重要的概念，它在工程实践中有着广泛的应用。

通过对弯曲内力的了解和计算，我们可以更好地设计和分析工程结构，保证结构的安全性和稳定性。

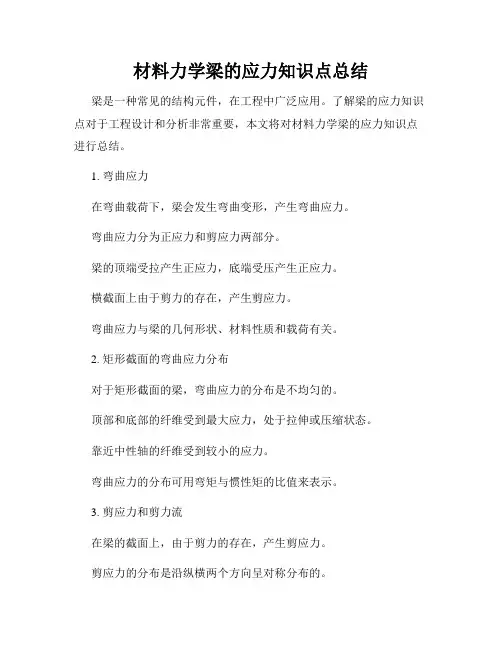

材料力学梁的应力知识点总结梁是一种常见的结构元件，在工程中广泛应用。

了解梁的应力知识点对于工程设计和分析非常重要，本文将对材料力学梁的应力知识点进行总结。

1. 弯曲应力在弯曲载荷下，梁会发生弯曲变形，产生弯曲应力。

弯曲应力分为正应力和剪应力两部分。

梁的顶端受拉产生正应力，底端受压产生正应力。

横截面上由于剪力的存在，产生剪应力。

弯曲应力与梁的几何形状、材料性质和载荷有关。

2. 矩形截面的弯曲应力分布对于矩形截面的梁，弯曲应力的分布是不均匀的。

顶部和底部的纤维受到最大应力，处于拉伸或压缩状态。

靠近中性轴的纤维受到较小的应力。

弯曲应力的分布可用弯矩与惯性矩的比值来表示。

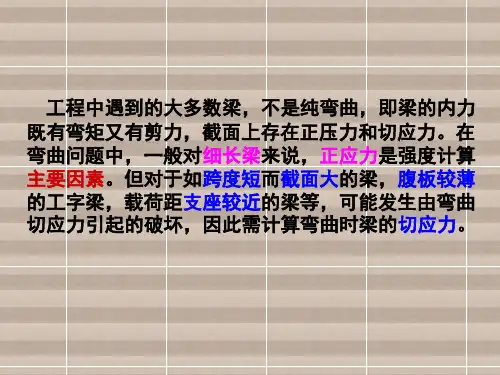

3. 剪应力和剪力流在梁的截面上，由于剪力的存在，产生剪应力。

剪应力的分布是沿纵横两个方向呈对称分布的。

剪应力在截面上的变化呈线性分布，最大值出现在截面的边缘。

剪力流是指单位深度上的剪力大小，剪应力和剪力流之间存在直接的线性关系。

4. 应力分量的变换在梁的应力分析中，常常需要对应力分量进行变换。

常用的应力分量变换公式有平面应力变换公式和平面应变变换公式。

5. 横截面形状的影响梁的横截面形状对其应力分布和强度有显著影响。

常见的梁截面形状有矩形、圆形和I型等。

圆形截面具有均匀的应力分布特点，适用于承受压力的情况。

I型截面具有较高的抗弯强度，适用于悬挑梁和跨大距离的情况。

6. 梁的断裂当梁受力达到其强度极限时，可能会发生断裂。

断裂形式可以是横断面的剪断、疲劳断裂或脆性断裂等。

设计中需要考虑梁的强度和刚度，以避免出现断裂。

总结：材料力学梁的应力知识点对于工程领域非常重要。

弯曲应力、剪应力和剪力流是梁应力分析的关键内容；矩形截面的弯曲应力分布是不均匀的，可以用弯矩与惯性矩的比值表示；横截面形状对梁的应力分布和强度有重要影响。

通过深入理解和应用这些知识点，可以对梁的行为和性能进行合理评估和设计。

第五章 弯曲内力与应力 §5—1 工程实例、基本概念一、实例工厂厂房的天车大梁，火车的轮轴，楼房的横梁，阳台的挑梁等。

二、弯曲的概念：受力特点——作用于杆件上的外力都垂直于杆的轴线。

变形特点——杆轴线由直线变为一条平面的曲线。

三、梁的概念：主要产生弯曲变形的杆。

四、平面弯曲的概念：受力特点——作用于杆件上的外力都垂直于杆的轴线，且都在梁的纵向对称平面内（通过或平行形心主轴且过弯曲中心）。

变形特点——杆的轴线在梁的纵向对称面内由直线变为一条平面曲线。

五、弯曲的分类：1、按杆的形状分——直杆的弯曲；曲杆的弯曲。

2、按杆的长短分——细长杆的弯曲；短粗杆的弯曲。

3、按杆的横截面有无对称轴分——有对称轴的弯曲；无对称轴的弯曲。

4、按杆的变形分——平面弯曲；斜弯曲；弹性弯曲；塑性弯曲。

5、按杆的横截面上的应力分——纯弯曲；横力弯曲。

六、梁、荷载及支座的简化（一）、简化的原则：便于计算，且符合实际要求。

（二）、梁的简化：以梁的轴线代替梁本身。

（三）、荷载的简化：1、集中力——荷载作用的范围与整个杆的长度相比非常小时。

2、分布力——荷载作用的范围与整个杆的长度相比不很小时。

3、集中力偶（分布力偶）——作用于杆的纵向对称面内的力偶。

（四）、支座的简化：1、固定端——有三个约束反力。

2、固定铰支座——有二个约束反力。

3、可动铰支座——有一个约束反力。

（五）、梁的三种基本形式：1、悬臂梁：2、简支梁：3、外伸梁：（L 称为梁的跨长） （六）、静定梁与超静定梁静定梁：由静力学方程可求出支反力，如上述三种基本形式的静定梁。

超静定梁：由静力学方程不可求出支反力或不能求出全部支反力。

§5—2 弯曲内力与内力图一、内力的确定（截面法）：[举例]已知：如图，F ，a ，l 。

求：距A 端x 处截面上内力。

解：①求外力la l F Y l FaF m F X AYBY A AX)(F, 0 , 00 , 0-=∴==∴==∴=∑∑∑ F AX =0 以后可省略不求 ②求内力xF M m l a l F F F Y AY C AY s ⋅=∴=-==∴=∑∑ , 0)( , 0∴ 弯曲构件内力：剪力和弯矩1. 弯矩：M ；构件受弯时，横截面上存在垂直于截面的内力偶矩。

一、低碳钢试件的拉伸图分为、、、四个阶段。

(10分)二、三角架受力如图所示。

已知F=20kN,拉杆BC采用Q235圆钢，［σ钢］=140MPa,压杆AB采用横截面为正方形的松木，[σ木]=10MPa，试用强度条件选择拉杆BC的直径d和压杆AB的横截面边n＝180 r/min，材料的许用四、试绘制图示外伸梁的剪力图和弯矩图，q、a均为已知。

（15分）2五、图示为一外伸梁，l=2m，荷载F=8kN，材料的许用应力[σ]=150MPa，试校核该梁的正应力强度。

(15分)=200mm。

b=180mm，h=300mm。

求σmax和σmin。

（15分）八、图示圆杆直径d =100mm ，材料为Q235钢，E =200GPa ， p =100，试求压杆的临界力F cr 。

1）答案及评分标准一、 弹性阶段、屈服阶段、强化阶段、颈缩断裂阶段。

评分标准：各2.5分。

二、 d =15mm; a =34mm ．评分标准：轴力5分，d结果5分，a结果5分。

三、τ=87.５ＭＰa, 强度足够．评分标准：T 3分，公式4分，结果3分。

四、评分标准：受力图、支座反力5分，剪力图5分，弯矩图5分。

五、σmax=155.8MPa＞［σ］=100 MPa ，但没超过许用应力的5%，安全．评分标准：弯矩5分，截面几何参数3分，正应力公式5分，结果2分。

六、（1）σ１＝１４１.42 MPa，σ＝０，σ３＝１４１.42 MPa；（2）σr4=245 MPa。

评分标准：主应力5分，相当应力5分。

七、σmax=０.64 MPa，σmin=-6.04 MPa。

评分标准：内力5分，公式6分，结果4分。

1..5qaF S图M图F S图——+M图qa2qa2／2八、Ｆc r =53.39kN评分标准：柔度3分，公式5分，结果2分。

一、什么是强度失效、刚度失效和稳定性失效？二、如图中实线所示构件内正方形微元，受力后变形 为图中虚线的菱形，则微元的剪应变γ为 ？ A 、 α B 、 α-090C 、 α2900- D 、 α2答案：D三、材料力学中的内力是指（ ）。

材料力学弯曲内力材料力学是研究物质受力和变形的科学。

在工程学中，材料力学的应用非常广泛，其中弯曲内力是一个重要的研究对象。

弯曲内力是指在材料受到外力作用下，产生的弯曲应力和弯曲应变。

了解和分析材料的弯曲内力对于工程设计和材料选用具有重要意义。

首先，我们来了解一下弯曲内力的产生原因。

在工程结构中，由于外力的作用，材料会产生弯曲变形，这时就会产生弯曲内力。

弯曲内力的大小和方向取决于外力的大小、作用点的位置以及材料的几何形状和材料性质。

在工程实践中，我们需要通过理论分析和实验测试来确定材料的弯曲内力，以便进行结构设计和材料选用。

其次，我们需要了解弯曲内力的计算方法。

在弯曲内力的计算中，我们通常采用弯矩和剪力图的方法。

弯矩图是描述材料在受弯曲作用下，不同位置上的弯矩大小和方向的图形，而剪力图则是描述材料在受弯曲作用下，不同位置上的剪力大小和方向的图形。

通过分析弯矩和剪力图，我们可以得到材料在不同位置上的弯曲内力大小和方向，从而进行合理的结构设计和材料选用。

此外，材料的弯曲内力还与材料的强度和刚度密切相关。

在工程设计中，我们需要根据材料的弯曲内力来选择合适的材料，以保证结构的安全性和稳定性。

一般来说，材料的抗弯强度和弯曲刚度越大，其受力性能越好，适用范围也越广。

因此，在工程实践中，我们需要充分考虑材料的强度和刚度对弯曲内力的影响，从而进行合理的材料选用和结构设计。

最后，我们需要注意弯曲内力对材料的影响。

在工程实践中，弯曲内力会对材料的疲劳寿命、变形性能和使用安全性产生重要影响。

因此，我们需要通过理论分析和实验测试来充分了解材料的弯曲内力特性，从而进行合理的结构设计和材料选用，以保证工程结构的安全可靠性。

总之，材料力学弯曲内力是工程设计和材料选用中的重要内容。

了解和分析材料的弯曲内力对于工程实践具有重要意义。

通过深入研究材料的弯曲内力特性，我们可以更好地进行结构设计和材料选用，从而保证工程结构的安全可靠性。

材料力学弯曲应力材料力学是研究材料在外力作用下的变形和破坏规律的一门学科，而弯曲应力是材料在受到弯曲载荷时所产生的应力。

弯曲应力的研究对于工程结构设计和材料选用具有重要意义。

本文将从弯曲应力的概念、计算公式、影响因素等方面进行详细介绍。

弯曲应力是指在材料受到弯曲载荷作用下，横截面上的应力分布情况。

在弯曲过程中，材料上部受到压应力，下部受到拉应力，而中性面则不受应力影响。

根据梁的理论，弯曲应力与弯矩、截面形状以及材料性质有关。

在工程实践中，我们通常使用梁的弯曲应力公式来计算弯曲应力的大小。

梁的弯曲应力公式可以表示为：\[ \sigma = \frac{M \cdot c}{I} \]其中，σ为弯曲应力，M为弯矩，c为截面中性轴到受拉或受压纤维的距离，I为截面的惯性矩。

从公式中可以看出，弯曲应力与弯矩成正比，与截面形状和材料性质有关，截面越大，惯性矩越大，弯曲应力越小。

影响弯曲应力的因素有很多，主要包括载荷大小、截面形状、材料性质等。

首先是载荷大小，当外力作用在梁上时，产生的弯矩大小将直接影响弯曲应力的大小。

其次是截面形状，截面形状不同将导致截面惯性矩不同，进而影响弯曲应力的大小。

最后是材料性质，材料的弹性模量、屈服强度等参数也会对弯曲应力产生影响。

在工程实践中，我们需要根据具体的工程要求和材料性质来选择合适的截面形状和材料类型，以使得结构在受到弯曲载荷时能够满足强度和刚度的要求。

同时，还需要合理设计结构，减小弯曲应力集中的区域，避免出现应力集中而导致的破坏。

综上所述，弯曲应力是材料在受到弯曲载荷时产生的应力，其大小与弯矩、截面形状和材料性质有关。

在工程实践中，我们需要根据具体的工程要求和材料性质来计算和分析弯曲应力，以保证结构的安全可靠。

同时，合理设计结构和选择合适的材料也是降低弯曲应力的重要手段。

希望本文对于弯曲应力的理解和应用能够有所帮助。

第6章弯曲应力教学目的：在本章的学习中要求熟练掌握梁纯弯曲时横截面上正应力计算公式的推导过程，理解推导过程中所作的假设。

掌握中性层、中性轴等基本概念和含义。

弯曲正应力和剪应力强度条件的建立和相应的计算。

理解横力弯曲正应力计算仍用纯弯曲公式的条件和近似程度。

从弯曲强度条件出发，掌握提高弯曲强度的若干措施。

教学重点：纯弯曲梁横截面上正应力公式的分析推导；横力弯曲横截面上正应力的计算，最大拉应力和最大压应力的计算；弯曲的强度计算；弯曲横截面上的剪应力。

教学难点：弯曲正应力、剪应力推导过程和结果以及弯曲中心的概念。

教具：多媒体。

教学方法：采用启发式教学，通过提问，引导学生思考，让学生回答问题。

教学内容：梁纯弯曲和横力弯曲时横截面上的正应力；梁横力弯曲时横截面上的切应力；提高弯曲强度的若干措施。

教学学时：6学时。

教学提纲：6.1 梁的纯弯曲1、几个基本概念（1）平面弯曲和弯曲中心变形后梁轴线的位移方向沿着加载方向的弯曲情况，称为平面弯曲。

怎样加载才能产生平面弯曲？若梁的横截面有对称平面时，载荷必须作用在对称平面内，才能发生平面弯曲。

若梁的横截面没有对称平面时，载荷的作用线必须通过截面的弯曲中心。

什么叫弯曲中心？当载荷的作用线通过横截面上某一点特定点时，杆件只产生弯曲而无扭转。

这样的特定点称为弯曲中心。

关于弯曲中心位置的确定及工程上常见图形的弯曲中心位置。

①具有两个对称轴或反对称的截面，如工字形、圆形、圆环形、空心矩形截面等，弯曲中心与形心（两对称轴的交点）重合，如图(a),(b),(c)所示。

②具有一个对称轴的截面，如槽形和T形截面，弯曲中心必在对称轴上，如图(d)、(e)所示。

③如果截面是由中线相交于一点的几个狭长矩形所组成，如L形或T形截面，则此交点就是弯曲中心，如图(e)、(f)所示。

④不对称实心截面的弯曲中心靠近形心。

这种截面在荷载作用线通过形心时也将引起扭转，但由于这种截面的抗扭刚度很大，弯曲中心与形心又非常靠近，故通常不考虑它的扭转影响。
