铜芯线安全载流量与 V负荷对应情况表

铜芯电缆载流量表
铜芯电缆载流量表主要用于确定某种规格铜芯电缆的最大载流量。

载流量是指电缆能够传输的最大电流，一般以安培(A)为单位。

不同规格的铜芯电缆的载流量会有所不同，主要取决于电缆的截面积和
散热能力。

以下是一些常见铜芯电缆规格及其载流量的参考值（仅供参考，实
际数值可能会根据具体电缆的制造商和标准有所不同）：
1. 1.5平方毫米铜芯电缆：最大载流量约为15安培
2. 2.5平方毫米铜芯电缆：最大载流量约为20安培
3. 4平方毫米铜芯电缆：最大载流量约为25安培
4. 6平方毫米铜芯电缆：最大载流量约为35安培
5. 10平方毫米铜芯电缆：最大载流量约为50安培
6. 16平方毫米铜芯电缆：最大载流量约为70安培
7. 25平方毫米铜芯电缆：最大载流量约为95安培
8. 35平方毫米铜芯电缆：最大载流量约为120安培
需要注意的是，这些数值仅仅是一些常见规格铜芯电缆的典型数值，并不代表所有铜芯电缆的最大载流量。

实际应用中，应根据具体情
况选择合适的电缆规格，并咨询电线电缆制造商或工程师以获取准确的载流量数据。

铜芯电线电缆的载流量标准取决于其截面积和允许的长期电流。

一般来说，铜导线的安全载流量为5~8A/mm^2，铝导线的安全载流量为3~5A/mm^2。

具体来说，对于不同截面积的铜芯电线，其安全载流量如下：
1平方毫米铜电源线的安全载流量是17A。

1.5平方毫米铜电源线的安全载流量是21A。

2.5平方毫米铜电源线的安全载流量是28A。

4平方毫米铜电源线的安全载流量是35A。

6平方毫米铜电源线的安全载流量是48A。

10平方毫米铜电源线的安全载流量是65A。

16平方毫米铜电源线的安全载流量是91A。

25平方毫米铜电源线的安全载流量是120A。

最全电缆载流量和对照表（值得收藏）！铜芯线的压降与其电阻有关。

其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特）V-压降值（伏特）A-线电流（安培）1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/40 0...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。

低压铜芯电缆载流量对照表
以下是一些常见规格的低压铜芯电缆载流量对照表，供参考：
1. 1.5平方毫米铜芯电缆的载流量为：12安培
2. 2.5平方毫米铜芯电缆的载流量为：18安培
3. 4平方毫米铜芯电缆的载流量为：25安培
4. 6平方毫米铜芯电缆的载流量为：34安培
5. 10平方毫米铜芯电缆的载流量为：42安培
6. 16平方毫米铜芯电缆的载流量为：60安培
7. 25平方毫米铜芯电缆的载流量为：79安培
8. 35平方毫米铜芯电缆的载流量为：97安培
9. 50平方毫米铜芯电缆的载流量为：121安培
10. 70平方毫米铜芯电缆的载流量为：149安培
需要注意的是，这只是一般情况下的参考值，实际使用时还需考虑具体的条件和环境因素，并参照相关标准进行计算和选择。

常⽤铜导线（BVR）载流量对照表常⽤铜导线（BVR）载流量对照表
(2008-09-17 09:31:17)
转载▼
标签：
园林
电⼯
电流
杂谈
分类：园林资料
常⽤铜导线的选⽤
常⽤铜导线（BVR）载流量对照表
序号铜导线截⾯
（mm2）导线额定载流量
（A）
说明备注
10．35PLC信号见图⽰要求20．5PLC信号见图⽰要求30．756PLC信号线、电源线见图⽰要求41．08PLC信号线、电源线见图⽰要求51．512电器控制⼆级回路布线强制性要求62．516电器⼀次回路最⼩布线，电
流互感器⾄电流表布线
强制性要求74．020从主母排取⽕的最⼩布线强制性要求86．032电器⼀次回路布线按图样要求910．040电器⼀次回路布线按图样要求1016．063电器⼀次回路布线按图样要求1125．080电器⼀次回路布线按图样要求1235．0100电器⼀次回路布线按图样要求1350．0125电器⼀次回路布线按图样要求1470．0160电器⼀次回路布线按图样要求1595．0200电器⼀次回路布线按图样要求16120．0250电器⼀次回路布线按图样要求17150．0280电器⼀次回路布线按图样要求18185．0315电器⼀次回路布线按图样要求19240．0400电器⼀次回路布线按图样要求。

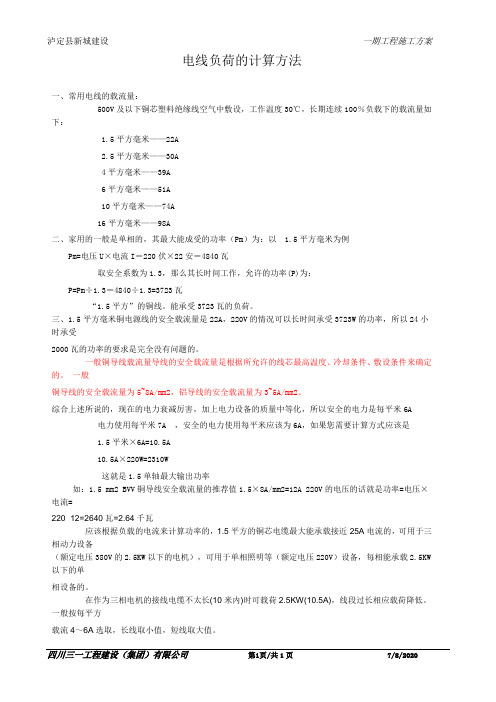

电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 BVV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备（额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW 以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷2.5KW(10.5A)，线段过长相应载荷降低。

电线电缆负载电流值
电工常识－电线负载电流值
注：明敷载流量值系根据S>2De(De-电线外径)计算
举例说明：
1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。

5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A
在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。

电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A 4840瓦2713.333332.5平方毫米——30A 6600瓦0.560606064平方毫米——39A 8580瓦6平方毫米——51A 11220瓦10平方毫米——74A 16280瓦16平方毫米——98A21560瓦二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例 Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为： P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 BVV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备（额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。

2.5平方的电线可以带多大的电流？教您如何计算电线的承载电流电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30C,长期连续100 %负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米一一39A6平方毫米一一51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率（Pm）为：以1.5 平方毫米为例Pm=电压UX电流I = 220伏疋2安=4840瓦取安全系数为1.3，那么其长时间工作，允许的功率（P）为：P=Prrr 1.3 = 4840+1.3=3723 瓦“ 1.平方”的铜线。

能承受3723瓦的负荷。

三、1.5平方毫米铜电源线的安全载流量是22A , 220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。

一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5 平米>6A=10.5A10.5A 22Q W=2310W这就是1.5单轴最大输出功率女口： 1.5 mm2 bvV铜导线安全载流量的推荐值1.5 >8A/mm2=12A 220V 的电压的话就是功率二电压X电流二220X12=2640 瓦=2.64 千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备(额定电压380V的2.5KW以下的电机)，可用于单相照明等(额定电压220V )设备，每相能承载2.5KW以下的单相设备的。

在作为三相电机的接线电缆不太长(10米内)时可载荷2.5KW(10.5A)，线段过长相应载荷降低。

660伏电压不同截面的铜芯电缆载流量表
一、铜芯线电源线电流计算法
1平方毫米铜电源线的安全载流量--17A。

1.5平方毫米铜电源线的安全载流量--21A。

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A。

6平方毫米铜电源线的安全载流量--48A。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A。

25平方毫米铜电源线的安全载流量--120A。

单相负荷按每千瓦4.5A(COS&=1)，计算出电流后再选导线。

二、铜芯线与铝芯线的电流对比法
2.5平方毫米铜芯线等于4平方毫米铝芯线。

4平方毫米铜芯线等于6平方毫米铝芯线。

6平方毫米铜芯线等于10平方毫米铝芯线。

<10平方毫米以下乘以五>
即:2.5平方毫米铜芯线=<4平方毫米铝芯线×5＞20安培=4400千瓦；4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千
瓦；
6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000千瓦。

土方法是铜芯线1个平方1KW，铝芯2个平方1KW.单位是平方毫米就是横截面积(平方毫米)。

电缆载流量根据铜芯/铝芯不同，铜芯你用2.5(平方毫米)就可以了其标准：
0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/3 00/400。

铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A。

电线电缆载流量对照表 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
电线电缆负载电流值
电工常识－电线负载电流值
举例说明：
1、每台计算机耗电约为200～300W(约1～，那么10台计算机就需要一条平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。

4、早期的住房(15年前) 进线一般是平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。

5、耗电量比较大的家用电器是：空调5A匹)，电热水器10A，微波炉4A，电饭煲
4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A
在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
