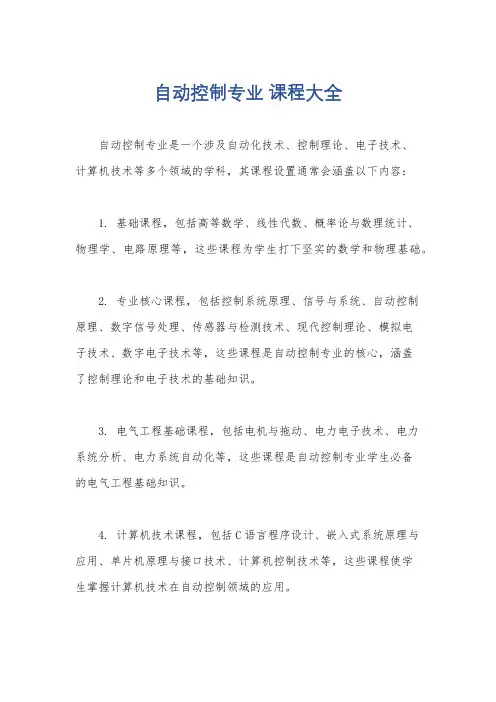

自动控制专业课程大全
自动控制专业是一个涉及自动化技术、控制理论、电子技术、
计算机技术等多个领域的学科，其课程设置通常会涵盖以下内容：
1. 基础课程，包括高等数学、线性代数、概率论与数理统计、
物理学、电路原理等，这些课程为学生打下坚实的数学和物理基础。
2. 专业核心课程，包括控制系统原理、信号与系统、自动控制
原理、数字信号处理、传感器与检测技术、现代控制理论、模拟电
子技术、数字电子技术等，这些课程是自动控制专业的核心，涵盖
了控制理论和电子技术的基础知识。
3. 电气工程基础课程，包括电机与拖动、电力电子技术、电力
系统分析、电力系统自动化等，这些课程是自动控制专业学生必备
的电气工程基础知识。
4. 计算机技术课程，包括C语言程序设计、嵌入式系统原理与
应用、单片机原理与接口技术、计算机控制技术等，这些课程使学
生掌握计算机技术在自动控制领域的应用。
5. 自动化设备与系统课程，包括工业自动化控制、过程控制系统、智能控制技术、机器人技术、自动化仪表与检测技术等，这些课程使学生了解自动化设备与系统的应用和发展。
6. 实践课程，如自动控制原理实验、电子电路实验、控制工程实践、自动化技术应用实践等，通过实践课程，学生能够将所学知识运用到实际工程中，提升实际操作能力。
总的来说，自动控制专业的课程设置涵盖了数学、物理、电子技术、计算机技术、控制理论等多个领域，旨在培养学生系统地掌握自动控制领域的基础理论和专业技能，为其未来的工程实践和科研工作打下坚实的基础。
自动控制课程设计项目一、教学目标本课程的教学目标是使学生掌握自动控制的基本理论、方法和应用，具备分析和解决自动控制问题的能力。
具体目标如下：1.知识目标：学生能够理解自动控制的基本概念、原理和常用的控制算法，掌握自动控制系统的设计和分析方法。
2.技能目标：学生能够运用MATLAB等工具进行自动控制系统的仿真和实验，具备实际操作和调试自动控制系统的能力。
3.情感态度价值观目标：学生能够认识到自动控制技术在现代社会中的重要性，培养对自动控制研究的兴趣和热情，树立正确的科学态度和创新精神。
二、教学内容根据课程目标，教学内容主要包括自动控制理论、控制算法、控制系统设计和分析等。
具体安排如下：1.自动控制基本概念：介绍自动控制系统的定义、分类和性能指标，学习常用的控制变量和控制规律。
2.经典控制理论：学习线性系统的稳定性、可控性和可观测性，掌握PID控制、根轨迹法、频域分析法等设计方法。
3.现代控制理论：学习线性时变系统、非线性系统和离散系统的控制方法，掌握状态空间法、李雅普诺夫法等分析方法。
4.控制系统仿真：利用MATLAB进行控制系统仿真，学习仿真工具的使用和仿真结果的分析。
5.控制系统应用：分析实际自动控制系统的实例，学习控制系统在工业、交通、医疗等领域的应用。
三、教学方法本课程采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等，以激发学生的学习兴趣和主动性。
1.讲授法：教师通过讲解和演示，系统地传授知识，帮助学生建立知识体系。
2.讨论法：教师引导学生针对问题进行讨论，培养学生的思考能力和团队合作精神。
3.案例分析法：教师通过分析实际案例，引导学生运用所学知识解决实际问题，提高学生的应用能力。
4.实验法：学生动手进行控制系统实验，培养实际操作和调试能力，加深对理论知识的理解。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备等。
具体如下：1.教材：选用国内外优秀的自动控制教材，如《自动控制原理》、《现代控制系统》等。
自动控制原理课程设计一、引言自动控制原理课程设计是为了帮助学生深入理解自动控制原理的基本概念、原理和方法，通过实际项目的设计与实现，培养学生的工程实践能力和创新思维。
本文将详细介绍自动控制原理课程设计的标准格式，包括任务目标、设计要求、设计方案、实施步骤、实验结果及分析等内容。
二、任务目标本次自动控制原理课程设计的目标是设计一个基于PID控制算法的温度控制系统。
通过该设计，学生将能够掌握PID控制算法的基本原理和应用，了解温度传感器的工作原理，掌握温度控制系统的设计和实现方法。
三、设计要求1. 设计一个温度控制系统，能够自动调节温度在设定范围内波动。
2. 使用PID控制算法进行温度调节，实现温度的精确控制。
3. 使用温度传感器实时监测温度值，并将其反馈给控制系统。
4. 设计一个人机交互界面，能够实时显示温度变化和控制系统的工作状态。
5. 设计一个报警系统，当温度超出设定范围时能够及时发出警报。
四、设计方案1. 硬件设计方案：a. 使用温度传感器模块实时监测温度值，并将其转换为电信号输入到控制系统中。
b. 控制系统使用单片机作为主控制器，通过PID控制算法计算控制信号。
c. 控制信号通过电路板连接到执行器，实现温度的调节。
d. 设计一个报警电路，当温度超出设定范围时能够触发警报。
2. 软件设计方案：a. 使用C语言编写单片机的控制程序，实现PID控制算法。
b. 设计一个人机交互界面，使用图形化界面显示温度变化和控制系统的工作状态。
c. 通过串口通信将温度数据传输到电脑上进行实时监控和记录。
五、实施步骤1. 硬件实施步骤：a. 搭建温度控制系统的硬件平台，包括温度传感器、控制系统和执行器的连接。
b. 设计并制作电路板，将传感器、控制系统和执行器连接在一起。
c. 进行硬件连接调试，确保各个模块正常工作。
2. 软件实施步骤：a. 编写单片机的控制程序，实现PID控制算法。
b. 设计并编写人机交互界面的程序，实现温度变化和控制系统状态的实时显示。
自动控制原理课程设计——位置随动系统
在工业自动化领域，位置随动系统扮演着重要的角色。
它能够使驱动装置根据指令精确地移动到指定位置，并保持稳定。
位置随动系统的核心是自动控制系统，该系统通过反馈机制实时监测和调整驱动装置的位置。
在位置随动系统中，通常采用步进电机或伺服电机作为驱动装置。
这些电机能够根据控制系统的指令精确地转动一定的角度，从而实现位置的精确控制。
为了确保系统的稳定性，通常会采用闭环控制，即通过位置传感器实时监测电机的位置，并将位置信息反馈给控制系统。
在自动控制原理课程设计中，学生需要了解并掌握位置随动系统的基本原理、组成和实现方法。
学生需要自行设计并实现一个简单的位置随动系统，通过实验验证系统的性能和稳定性。
在设计过程中，学生需要考虑系统的硬件组成、控制算法的选择和实现、传感器选择和校准、系统调试和优化等方面的问题。
学生需要通过理论分析和实验验证相结合的方法，不断优化和完善系统设计。
通过这个课程设计，学生可以深入了解自动控制原理在实际应用中的重要性，提高自己的动手能力和解决问题的能力。
同时，这个课程设计也可以为学生未来的学习和工作打下坚实的基础。
自动控制课题设计
作为自然语言处理AI，我并不擅长具体的技术设计，但是我
可以为您提供一些设计自动控制课题的思路和建议：
1.明确课题要求和目标。
自动控制涉及很多领域和应用场景，
需要明确具体问题、要求和目标。
比如，设计一个自动控制系统，控制温度在一定范围内稳定；设计一个自动化生产线，提高生产效率和精度等等。
2.选择合适的控制算法和方法。
自动控制算法和方法种类繁多，需要根据具体问题和要求选择合适的算法和方法。
常见的控制方法包括PID控制、模糊控制、神经网络控制、自适应控制
等等。
3.硬件和软件的设计。
自动控制涉及到硬件和软件两个方面的
设计。
在硬件设计方面，需要考虑传感器、执行机构和控制器等；在软件设计方面，需要编写控制系统的程序，进行模拟、调试和优化等。
4.考虑可行性和稳定性。
自动控制系统需要考虑可行性和稳定性。
可行性包括系统是否能够实际应用，能否在长期运行中提供可靠的控制效果等；稳定性则涉及到系统在环境变化和干扰下的稳定性和鲁棒性。
5.测试和验证。
自动控制系统需要进行实验和测试，验证其控
制效果和稳定性。
测试和验证过程中需要进行数据采集和分析，调整系统参数，并根据实验结果优化算法和方法等。
希望上述提供的思路和建议能对您有所帮助，祝您顺利完成自动控制课题设计！。
自动控制原理与系统课程设计设计背景自动控制原理与系统是自动化专业的核心课程之一，该课程主要介绍了自动控制的基本概念、原理和方法，以及自动控制系统的现代化应用。
通过学习，可以深入理解控制理论的实际应用和设计过程，提高工程实践能力和解决问题的能力。
为了加深对自动控制理论的理解和巩固学习成果，要求进行一次课程设计，设计任务为通过自动化控制实现特定的系统功能。
设计内容设计目标该设计的目标是设计一个通过PID控制实现温度控制的加热系统，实现目标温度精度控制在0.5°C以内，通过模拟实现控制器设计和调试。
设计要求1.设计加热系统，要求能够加热到指定温度，并实现精度控制。
2.使用PID控制算法设计控制器，实现对加热系统的控制；3.要求控制系统的误差在可接受范围内，同时控制器的输出能够稳定和快速响应；4.通过模拟实现控制器的调试和验证，检查控制器的性能；5.最后，完成实验报告和源代码提交。
设计步骤第一步：加热系统的设计首先，我们需要设计加热系统，并确定温度传感器的位置和控制区域。
设计加热器和温度传感器的位置需要满足加热均匀性和温度测量准确性的要求。
例如，可以将加热器放在系统的底部，而温度传感器处于加热器和系统顶部之间。
此外，我们还需要选择合适的加热元件、温度传感器等元器件。
第二步：控制回路的设计接下来，通过PID控制算法进行电路设计。
PID控制器的输入是测量温度与期望值的偏差，控制器输出作为加热器的控制信号，调节加热系统的输入来实现温度控制。
PID控制器的设计需要考虑以下几个方面：1.比例控制：控制器的输出与偏差成比例；2.积分控制：控制器的输出与过去偏差积累成比例；3.微分控制：控制器的输出与偏差变化率成比例；根据实验结果，需要对PID控制器进行参数优化以改善控制精度和系统响应速度。
第三步：系统调试和测试设计好系统之后，需要对系统进行调试和测试，设计穿插了多个模块，需要逐步逐个验证良好才能将它们联合起来。
课程设计自动控制题目一、教学目标本课程旨在让学生掌握自动控制的基本理论、方法和应用，培养学生的动手能力和创新精神。
具体目标如下：1.知识目标：（1）理解自动控制的基本概念、原理和分类。
（2）熟悉常用的自动控制器和调节器的工作原理及应用。
（3）掌握自动控制系统的稳定性、快速性和精确性的评价方法。
2.技能目标：（1）能够运用MATLAB等软件进行自动控制系统的设计和仿真。
（2）具备分析实际自动控制系统的的能力，并能提出改进措施。
（3）学会撰写科技论文和报告，提高学术交流能力。
3.情感态度价值观目标：（1）培养学生对自动控制技术的兴趣，激发创新意识。
（2）树立团队合作精神，培养解决实际问题的能力。
（3）强化工程伦理观念，关注自动控制技术在可持续发展中的应用。
二、教学内容本课程的教学内容主要包括自动控制的基本理论、常用自动控制器和调节器、自动控制系统的分析和设计方法等。
具体安排如下：1.自动控制的基本概念、原理和分类。
2.常用自动控制器和调节器的工作原理及应用。
3.自动控制系统的稳定性、快速性和精确性的评价方法。
4.线性系统的状态空间分析法。
5.线性系统的频域分析法。
6.自动控制系统的设计与仿真。
7.实际自动控制系统的分析与改进。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式，包括：1.讲授法：用于传授基本理论和概念，引导学生掌握核心知识。
2.讨论法：学生针对实际案例进行讨论，培养分析问题和解决问题的能力。
3.案例分析法：分析典型自动控制系统实例，加深学生对理论知识的理解。
4.实验法：动手实践，培养学生的实际操作能力和创新精神。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：《自动控制原理》（第五版），胡寿松主编。
2.参考书：《现代自动控制理论》，吴宏兴、王红梅编著。
3.多媒体资料：课件、教学视频、动画等。
4.实验设备：自动控制系统实验平台、MATLAB软件等。
五、教学评估本课程的教学评估将采用多元化的评价方式，以全面、客观地评价学生的学习成果。
自动控制系统课程设计一、课程目标知识目标：1. 让学生掌握自动控制系统的基本概念、分类及工作原理，理解并能够描述典型自动控制系统的结构组成。
2. 使学生了解自动控制系统中常用的数学模型，并能够运用这些模型分析系统的性能。
3. 让学生掌握自动控制系统的性能指标及其计算方法，能够评价系统的稳定性、快速性和准确性。
技能目标：1. 培养学生运用数学工具进行自动控制系统建模、分析及设计的能力。
2. 使学生具备使用相关软件（如MATLAB等）进行自动控制系统仿真的技能。
3. 培养学生解决实际自动控制工程问题的能力，提高团队协作和沟通表达能力。
情感态度价值观目标：1. 培养学生对自动控制技术的兴趣和热情，激发他们探索未知、勇于创新的精神。
2. 培养学生严谨的科学态度，注重实践，养成良好的学习习惯。
3. 增强学生的环保意识，让他们明白自动控制技术在节能、减排等方面的重要作用，提高社会责任感。
本课程针对高年级学生，结合自动控制系统的学科特点，注重理论联系实际，强调知识、技能和情感态度价值观的全面发展。
通过本课程的学习，使学生能够为从事自动控制领域的研究和实际工程应用打下坚实基础。
二、教学内容1. 自动控制系统概述：介绍自动控制系统的基本概念、分类、应用领域，使学生建立整体认识。
教材章节：第一章 自动控制系统导论2. 自动控制系统的数学模型：讲解线性微分方程、传递函数、状态空间等数学模型，以及它们在自动控制系统中的应用。
教材章节：第二章 自动控制系统的数学模型3. 自动控制系统的性能分析：讲解稳定性、快速性、准确性等性能指标，以及相应的计算方法。
教材章节：第三章 自动控制系统的性能分析4. 自动控制系统的设计方法：介绍PID控制、状态反馈控制、最优控制等设计方法，培养学生实际设计能力。
教材章节：第四章 自动控制系统的设计方法5. 自动控制系统仿真：结合MATLAB等软件，讲解自动控制系统仿真的基本方法。
教材章节：第五章 自动控制系统仿真6. 自动控制系统的应用案例分析：分析典型自动控制系统的实际应用案例，提高学生解决实际问题的能力。
自动化专业控制系统综合课程设计自动化专业是现代工程领域中的一个重要学科，它涉及了工业自动化、机器人技术、控制系统等多个方面。
而控制系统作为自动化领域的核心内容之一，对于自动化专业的学生来说，掌握和熟悉控制系统的设计和实现是至关重要的。
为了培养学生的综合应用能力，自动化专业的课程设置了控制系统综合课程设计。
本次控制系统综合课程设计旨在通过实际案例，让学生将所学的理论知识应用于实践中，提升他们的控制系统设计和实施能力。
本文将以某某工厂的温控系统设计为例，介绍课程设计的主要内容和步骤。
首先，课程设计需要对某某工厂的温控系统进行需求分析。
在这一步骤中，学生需要了解工厂的生产过程和温度控制的要求，明确系统的输入和输出。
通过与实际工作人员的交流或对工厂现场的观察，学生能够获得必要的信息和数据。
接下来，学生需要进行控制策略的设计。
在温控系统中，常见的控制策略包括比例控制、积分控制、微分控制和模糊控制等。
学生可以根据实际需求和所学知识，选择合适的控制策略，并进行相应参数的调整和优化。
然后，学生需要进行控制系统的硬件选型和配置。
在这一步骤中，学生需要选择合适的传感器、执行器和控制器等硬件设备，并进行连接和配置。
同时，学生还需要编写相应的软件代码，实现传感器数据的采集和控制信号的输出。
接着，学生需要进行系统的调试和测试。
在这一过程中，学生需要确保控制系统的稳定性和可靠性。
通过对系统的模拟或实际操作，学生可以验证系统的性能和功能是否满足实际需求，并进行必要的调整和改进。
最后，学生需要对课程设计的结果进行总结和评估。
学生可以根据实际效果和实施过程中的问题，提出相应的改进和优化建议。
同时，学生还可以对自己在课程设计中的学习收获和不足进行反思和总结，以便更好地提升自己的能力和水平。
通过这样的综合课程设计，学生不仅可以将所学的理论知识应用于实践中，还可以培养自己的团队合作能力和解决问题的能力。
同时，学生还可以体验到真实工程项目的流程和挑战，为将来的工作做好准备。
自动化专业控制系统综合课程设计自动化专业的学生每年都要进行一些专业实践课程设计，其中一项重要的课程设计就是控制系统综合课程设计。
该课程设计是对学生掌握控制系统相关知识、理解控制系统原理和应用以及掌握相关软件和硬件技术的综合考察。
在这篇文章中，我将阐述自动化专业控制系统综合课程设计的重要性、设计内容和一些可能遇到的困难，同时也会介绍一些解决方法和实践经验。
首先，控制系统综合课程设计对于自动化专业的学生来说具有重要的意义。
通过这一课程设计，学生可以将前期学习的理论知识应用到实际情境中，并且深入了解控制系统的工作原理和设计过程。
课程设计的内容涉及到传感器的选择、信号处理、控制算法的设计以及控制器的编程等方面，这些都是自动化专业学生必须掌握的技能。
其次，控制系统综合课程设计的具体内容是多样化的。
设计的对象可以是任何一个实际系统，例如温度控制系统、液位控制系统或者机械臂控制系统等。
学生需要根据给定的需求和要求，设计一个能够实现系统控制功能的控制方案，并在实验中验证该方案的有效性。
设计的过程中，学生需要运用所学的知识和技能，进行系统建模、控制算法设计、程序编写、实验测试等一系列环节。
然而，控制系统综合课程设计也存在一些难点和挑战。
首先，学生在实际操作中可能会遇到一些技术上的问题，例如传感器的选择与接线、控制器调试与优化等。
这些问题需要学生具备较强的动手能力和问题解决能力。
其次，时间和资源的限制也是一个考验。
学生需要在有限的时间内完成课程设计，并且需要合理分配实验设备和资源。
最后，团队合作也是一个重要的因素。
如果课程设计是团队完成，学生需要良好的沟通和协作能力，确保整个设计过程的顺利进行。
针对这些难题，学生可以采取一些解决方法和实践经验。
首先，加强理论知识的学习和实践操作的训练是非常重要的。
只有充分理解基本的控制理论和掌握实际操作的技能，才能更好地完成课程设计。
其次，学生可以利用课余时间进行课程设计的预习和准备工作。
自动控制基础课程设计一、课程目标知识目标：1. 学生能理解自动控制的基本概念、原理及分类。
2. 学生能掌握数学模型在自动控制中的应用，包括传递函数、状态空间等。
3. 学生能描述自动控制系统的性能指标，如稳定性、快速性、准确性等。
技能目标：1. 学生能运用数学工具建立简单的自动控制系统的数学模型。
2. 学生能分析自动控制系统的动态性能，并进行简单的设计与优化。
3. 学生能通过实例分析和问题解决，培养实际操作和动手能力。
情感态度价值观目标：1. 培养学生对自动控制技术的兴趣和热情，激发他们探索未知、创新实践的欲望。
2. 培养学生严谨的科学态度，使他们能够客观、理性地分析自动控制问题。
3. 培养学生的团队协作精神，使他们能够在小组合作中发挥个人优势，共同解决问题。
本课程针对高中年级学生，结合自动控制基础课程的特点，注重理论知识与实际应用的结合。
课程目标旨在帮助学生建立扎实的自动控制理论基础，培养他们分析、解决实际问题的能力，并激发他们对自动控制技术的兴趣和热情。
通过本课程的学习，学生将能够掌握自动控制的基本原理，具备一定的自动控制系统分析与设计能力，为后续学习及未来发展奠定基础。
二、教学内容1. 自动控制基本概念：控制系统定义、分类及基本组成部分。
- 教材章节：第一章 自动控制概述2. 数学模型：传递函数、状态空间、线性系统特性。
- 教材章节：第二章 控制系统的数学模型3. 控制系统性能分析：稳定性、快速性、准确性、平稳性。
- 教材章节：第三章 控制系统的性能分析4. 控制器设计：比例、积分、微分控制，PID控制器设计及应用。
- 教材章节：第四章 控制器设计5. 自动控制系统实例分析：典型自动控制系统的分析及优化。
- 教材章节：第五章 自动控制系统实例6. 实验教学：动手实践，验证理论知识，培养实际操作能力。
- 教材章节：第六章 自动控制实验本章节教学内容按照课程目标进行科学组织和系统安排，注重理论教学与实验操作的相结合。
自动控制原理课程设计目的一、课程目标知识目标：1. 理解自动控制原理的基本概念，掌握控制系统的数学模型、传递函数及方块图表示方法；2. 掌握控制系统的稳定性、快速性、准确性的评价标准及其分析方法；3. 了解常见的控制器设计方法，如PID控制，并理解其工作原理。
技能目标：1. 能够运用数学模型描述实际控制问题，绘制并分析系统的方块图；2. 学会使用根轨迹、频域分析等方法评估控制系统的性能；3. 能够设计简单的PID控制器，并通过模拟或实验调整参数以优化系统性能。
情感态度价值观目标：1. 培养学生对自动控制原理的学科兴趣，激发其探索精神和创新意识；2. 强化团队合作意识，通过小组讨论和项目实践，提高学生的沟通与协作能力；3. 增强学生面对复杂工程问题时的分析问题、解决问题的能力，培养其责任感和工程伦理观。
本课程旨在结合学生年级特点，以实用性为导向，通过对自动控制原理的深入学习，使学生在掌握理论知识的同时，能够具备一定的控制系统分析和设计能力。
课程目标设定既考虑了学科知识体系的完整性，也注重了学生实践技能和创新能力的培养，为后续相关课程学习和未来工程师职业生涯打下坚实基础。
二、教学内容本章节教学内容主要包括以下几部分：1. 自动控制原理基本概念：控制系统定义、分类及其应用；控制系统的数学模型、传递函数和方块图表示。
2. 控制系统的性能分析：稳态性能分析、动态性能分析；介绍根轨迹、频域分析等性能评价方法。
3. 控制器设计：重点讲解PID控制器的设计原理，包括比例、积分、微分控制的作用；介绍PID参数调整方法。
4. 控制系统稳定性分析：利用劳斯-赫尔维茨稳定性判据、奈奎斯特稳定性判据分析系统的稳定性。
5. 实践环节：结合模拟软件或实验设备，进行控制系统的建模、分析、设计和仿真。
教学内容安排和进度如下：1. 自动控制原理基本概念（2课时）：第1章内容，介绍控制系统的基础知识。
2. 控制系统的性能分析（4课时）：第2章内容，分析控制系统性能，学习评价方法。
自动控制系统计算机仿真课程设计一、设计背景自动控制系统是现代控制理论在工程实践中应用的一个重要领域，在诸如工业控制、航空航天、军事装备等领域都有广泛应用。
为了方便学生深入理解自动控制系统的原理和应用，让学生熟悉自动控制系统的建模、仿真和控制方法，本设计课程采用计算机仿真的方法进行教学。
二、设计目标1.让学生掌握自动控制系统的基本原理和应用，了解自动控制系统的各部分组成和功能。
2.培养学生独立进行系统建模和仿真的能力，掌握MATLAB等软件实现自动控制系统仿真的方法。
3.让学生通过实践掌握控制算法的设计和实现，提高学生的分析和解决问题的能力。
三、设计内容本课程设计分为以下四个部分：1. 自动控制系统建模本部分将在讲解自动控制系统的概念、原则和应用基础上，引导学生进行系统建模。
我们将以一个缸内压力的控制系统为例，进行建模和仿真的讲解。
学生需要完成系统建模、系统参数假设、控制策略设计等步骤。
在此基础上，我们将使用Simulink等软件进行系统的仿真，并分析仿真结果。
2. 控制系统性能分析本部分将以均方根误差和最大偏差两个指标为例，引导学生进行控制系统性能分析。
学生需要了解这两个指标的含义及其适用范围，进行仿真实验并分析实验结果。
3. 控制算法设计本部分将在讲解PID控制算法、自适应控制算法、模糊控制算法等基础上，引导学生进行控制算法的设计。
学生需要选择合适的控制算法进行仿真实验，并进行实验数据分析。
4. 系统鲁棒性分析本部分将以干扰抑制能力和控制鲁棒性为例，引导学生进行系统鲁棒性分析。
学生需要了解干扰产生的原因和控制方法，并进行仿真实验和数据分析。
四、设计要求1.学生需要具备基本的线性代数、微积分和控制理论基础，掌握MATLAB等软件的使用方法。
2.学生需要自主选定一个自动控制系统进行仿真实验，并在课程中完成建模、控制算法设计、实验仿真和数据分析等步骤。
3.学生需按时提交课程设计报告和仿真代码，课程设计报告中需包含设计题目、背景和目的、仿真实验步骤和数据分析结果等内容。
电力拖动自动控制系统课设一、引言电力拖动自动控制系统是一种用于控制和驱动电力动力设备的自动化系统。
它通过将电力传递到动力设备上，实现自动控制和驱动，在工业生产中起到重要的作用。
本文将介绍电力拖动自动控制系统的设计和实施。
二、系统设计2.1 系统需求分析在设计电力拖动自动控制系统之前，首先需要进行需求分析。
根据实际情况和用户要求，明确电力拖动自动控制系统所需的功能和性能。
2.2 系统功能设计基于系统需求分析的结果，确定电力拖动自动控制系统的功能设计。
包括控制模块、驱动模块、传感模块等，以实现系统的自动化控制和驱动。
2.3 系统硬件设计根据系统功能设计的结果，进行系统硬件设计。
选择适当的硬件设备，包括计算机、PLC、电机、传感器等，以满足系统的需求，并确保硬件设备的稳定性和可靠性。
2.4 系统软件设计在系统硬件设计的根底上，进行系统软件设计。
包括编写控制程序、驱动程序和界面程序等，以实现系统的自动化控制和监控。
3.1 系统搭建根据系统设计的结果，进行系统搭建。
连接硬件设备，安装软件程序，并进行测试和调试，确保系统能够正常工作。
3.2 系统运行在系统搭建完成后，进行系统运行。
对系统进行实际操作和测试，验证系统的功能和性能是否符合需求。
3.3 系统优化在系统运行过程中，发现问题和缺乏之处，进行系统优化。
对硬件设备和软件程序进行调整和改良，提高系统的性能和稳定性。
电力拖动自动控制系统广泛应用于工业生产中，具有自动化程度高、效率高、平安可靠等优点。
例如，在生产线上实现自动化装配和操作，提高生产效率和产品质量。
五、系统总结电力拖动自动控制系统是一种重要的自动化系统，能够满足工业生产中对于控制和驱动设备的需求。
本文介绍了电力拖动自动控制系统的设计和实施过程，包括系统需求分析、功能设计、硬件设计、软件设计、系统搭建、系统运行和系统优化等。
通过系统的实施和应用，可以提高生产效率和产品质量，为工业生产带来重要的价值。
课程设计自动控制原理一、教学目标本节课的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握自动控制原理的基本概念、原理和应用；技能目标要求学生能够运用自动控制原理分析和解决实际问题；情感态度价值观目标要求学生培养对自动控制原理的兴趣和好奇心，提高学生学习的积极性和主动性。
通过本节课的学习，学生将能够：1.理解自动控制原理的基本概念和原理；2.掌握自动控制系统的分析和设计方法；3.能够运用自动控制原理解决实际问题；4.培养对自动控制原理的兴趣和好奇心，提高学习的积极性和主动性。
二、教学内容本节课的教学内容主要包括自动控制原理的基本概念、原理和应用。
具体包括以下几个方面：1.自动控制原理的定义和发展历程；2.自动控制系统的分类和基本原理；3.控制器的设计方法和应用；4.自动控制原理在实际工程中的应用案例。
教学内容的安排和进度如下：1.第一课时：介绍自动控制原理的定义和发展历程；2.第二课时：讲解自动控制系统的分类和基本原理；3.第三课时：介绍控制器的设计方法和应用；4.第四课时：分析自动控制原理在实际工程中的应用案例。
三、教学方法为了激发学生的学习兴趣和主动性，本节课采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过教师的讲解，向学生传授自动控制原理的基本概念和原理；2.讨论法：引导学生参与课堂讨论，培养学生的思考能力和团队合作精神；3.案例分析法：分析实际工程中的应用案例，让学生更好地理解和掌握自动控制原理；4.实验法：安排实验环节，让学生动手实践，提高学生的实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，本节课选择和准备以下教学资源：1.教材：选用《自动控制原理》教材，作为学生学习的主要参考资料；2.参考书：推荐学生阅读《现代自动控制原理》等参考书籍，加深对自动控制原理的理解；3.多媒体资料：制作PPT课件，通过图片、动画等形式展示自动控制原理的相关概念和原理；4.实验设备：准备自动控制系统实验设备，让学生进行实际操作和观察。
唐山学院自动控制系统课程设计题目基于MATLAB的按转子磁链定向的异步电动机仿真系 (部) 智能与信息工程学院班级 12电本1班姓名董智博学号 4120208102 指导教师吕宏丽吴铮2016 年 1 月 18 日至 1 月 22 日共 1 周2016年 1 月 22 日《自动控制系统》课程设计任务书目录1引言 (1)2异步电动机的三相数学模型 (2)2.1异步电动机动态数学模型的性质 (2)2.2异步电机三相数学模型的建立过程 (2)2.2.1磁链方程 (3)2.2.2电压方程 (5)2.2.3转矩方程 (6)2.2.4运动方程 (7)3坐标变换和状态方程 (9)3.1坐标变换的基本思路 (9)3.2三相--两相变换（3/2变换和2/3变换） (10)3.3静止两相坐标系状态方程的建立 (11)4系统模型生成及仿真................................................................. 错误!未定义书签。
4.1各模型实现 (14)4.1.1 3/2变换模型 (14)4.1.2异步电动机模型 (15)4.2整体模型 (16)4.3仿真参数设置 (17)4.4仿真结果 (17)5总结 (20)参考文献 (21)1引言异步电动机具有非线性、强耦合性、多变量的性质，要获得高动态调速性能，必须从动态模型出发，分析异步电动机的转矩和磁链控制规律，研究高性能异步电动机的调速方案。
矢量控制系统和直接转矩控制系统是已经获得成熟应用的两种基于动态模型的高性能交流电动机调速系统，矢量控制系统通过矢量变换和按转子磁链定向，得到等效直流电机模型，然后模仿直流电机控制策略设计控制系统；直接转矩控制系统利用转矩偏差和定子磁链幅值偏差的正、负符号，根据当前定子磁链矢量所在位置，直接选取合适的定子电压矢量，实施电磁转矩和定子磁链的控制。
两种交流电动机调速系统都能实现优良的静、动态性能，各有所长，也各有不足。
但是无论是哪种控制方法都必须经过仿真设计后才可以进一步搭建电路实现异步电动机的调速。
本设计是基于MATLAB的按定子磁链定向的异步电动机控制仿真，通过模型的搭建，使得异步电动机能够以图形数据的方式经行仿真，模拟将要实施的转子磁链设计，查看设计后的转矩、磁链、电流、电压波形，对比观察空载起动和加载过程的转速仿真波形，观察异步电动机稳态电流波形，观察转子磁链波形。
2异步电动机的三相数学模型2.1异步电动机动态数学模型的性质异步电机数学模型的建立实质是找出异步电机的电磁耦合关系，而电磁耦合是机电能量转换的必要条件，电流与磁通的乘积产生转矩，转矩与磁通的乘积得到感应电势。
由于他励直流电机的励磁绕组和电枢绕组相互独立，励磁电流和电枢电流单独可控。
若忽略对励磁的电枢反应或通过补偿绕组抵消之，则励磁和电枢绕组各自产生的磁动势在空间相差π/3，无交叉耦合，气隙磁通由励磁绕组单独产生，而电磁转矩正比于磁通和电枢电流的乘积。
不考虑弱磁调速时，可以在电枢合上电源以前建立磁通，并保持励磁电流恒定，这样就可以认为磁通不参与系统的动态过程，一次直接通过电枢电流来控制转速了。
可以看出直流电机动态数学模型只有一个输入变量(电枢电压)，和一个输出变量(转速)，可以用单变量系统来描述，完全可以应用线性控制理论和工程设计方法进行分析。
而交流异步电动机则不同，不能简单用单变量的方法控制来设计分析，因为异步电机变压变频调速时需要进行电压（或电流）和频率的协调控制，有电压（电流）和频率两种独立的输入变量。
在输出变量中，除转速外，磁通也得算一个独立的输出变量。
这是由于电机有一个三相输入电源，磁通的建立和转速的变化是同时进行的，为了获得良好的动态性能，也需对磁通施加控制，使它在动态过程中尽量保持恒定，才能产生较大的动态转矩。
当直流电机在基速以下运行时，容易保持磁通恒定，可以视为常数，异步电动机无法单独对磁通进行控制，电流乘以磁通产生转矩，转速乘以磁通产生感应电动势，在数学模型中含有两个变量的乘积项，因此，即使不考虑磁路饱和等因素，数学模型也是非线性的。
三相异步电机定子绕组在空间互差2π/3，转子也可等效为空间互差2π/3的三相绕组，各绕组间存在交叉耦合，每个绕组都有各自的电磁惯性，再考虑运动系统的机电惯性，转速与转角积分关系等，动态模型是高阶的。
总而言之，异步电动机的动态数学模型是一个高阶，非线性，强耦合的高阶的多变系统。
2.2异步电机三相数学模型的建立过程研究异步电动机时，作如下假设：1)忽略空间谐波，设三相绕组对称，在空间互差2π/3电角度，所产生的磁动势沿气隙按正弦规律分布；2)忽略磁路饱和，各绕组的自感和互感都是恒定的；3)忽略铁芯损耗；4)不考虑频率变化和温度变化对绕组电阻的影响。
无论电机转子是绕线型还是笼型的，都将它等效成三相绕线转子，并折算到定子侧，折算后的定子和转子绕组匝数都相等。
这样，实际电机绕组就等效成图2-1所示的三相异步电机的物理模型。
图2-1 三相异步电动机的物理模型在图2-1中，定子三相绕组轴线A、B、C在空间是固定的，以A轴为参考坐标轴；转子绕组轴线a、b、c随转子旋转，转子a轴和定子A轴间的电角度θ为空间角位移变量。
规定各绕组电压、电流、磁链的正方向符合电动机惯例和右手螺旋定则。
这时，异步电机的数学模型由下述磁链方程、电压方程、转矩方程和运动方程组成。
2.2.1磁链方程每个绕组的磁链是它本身的自感磁链和其它绕组对它的互感磁链之和，因此，六个绕组的磁链可表达为⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡=⎥⎥⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎢⎢⎣⎡cbaCBAcCcbcacCcBcAbcbbbabCbBbAacabaaaCaBaACcCbCaCCCBCABcBbBaBCBBBAAcAbAaACABAAcbaCBAiiiiiiLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLLψψψψψψ（2-1）或写成LiΨ=（2-2）式中，L是6×6电感矩阵，其中对角线元素AAL，BBL，CCL，aaL，bbL，ccL 是各有关绕组的自感，其余各项则是绕组间的互感。
实际上，与电机绕组交链的磁通主要只有两类：一类是穿过气隙的相间互感磁通，另一类是只与一相绕组交链而不穿过气隙的漏磁通，前者是主要的。
电感的种类和计算：定子漏感Lls ——定子各相漏磁通所对应的电感，由于绕组的对称性，各相漏感值均相等；转子漏感Llr ——转子各相漏磁通所对应的电感； 定子互感Lms ——与定子一相绕组交链的最大互感磁通； 转子互感Lmr ——与转子一相绕组交链的最大互感磁通。
由于折算后定、转子绕组匝数相等，且各绕组间互感磁通都通过气隙，磁阻相同，故可认为Lms=Lmr对于每一相绕组来说，它所交链的磁通是互感磁通与漏感磁通之和，因此，定子各相自感为sms CC BB AA l L L L L L +=== （2-3） 转子各相自感为rms cc bb aa l L L L L L +===（2-4）两相绕组之间只有互感。
互感又分为两类：（1）定子三相彼此之间和转子三相彼此之间位置都是固定的，故互感为常值； （2）定子任一相与转子任一相之间的位置是变化的，互感是角位移θ的函数。
第一类固定位置绕组的互感：三相绕组轴线彼此在空间的相位差是±120°，在假定气隙磁通为正弦分布的条件下，互感值应为ms ms ms 21)120cos(120cos L L L -=︒-=︒于是ms AC CB BA CA BC AB 21L L L L L L L -======（2-5） ms ac cb ba ca bc ab 21L L L L L L L -======（2-6）第二类变化位置绕组的互感：定、转子绕组间的互感，由于相互间位置的变化，可分别表示为θcos ms cC Cc bB Bb aA Aa L L L L L L L ======（2-7） )120cos(ms bC Cb aB Ba cA Ac ︒-======θL L L L L L L （2-8） )120cos(ms aC Ca cB Bc bA Ab ︒+======θL L L L L L L（2-9）当定、转子两相绕组轴线一致时，两者之间的互感值最大，就是每相最大互感Lms 。
将式（2-5）~式（2-9）都代入式（2-2），即得完整的磁链方程，显然这个矩阵方程是比较复杂的，为了方便起见，可以将它写成分块矩阵的形式⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡r s rr rssr ssr s i i L L L L ΨΨ（2-10）式中[]T C B A ψψψ=s Ψ[]T c b a r ψψψ=Ψ []Ti i i C B A =s i[]Ti i i c b a r =i⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡+---+---+=s ms ms ms ms s msms ms s ms 212121212121l l ms l L L L LL L L L L L L L ss L（2-11）⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡+---+---+=r ms ms ms ms r ms msms ms r ms 212121212121l l l L L L LL L L L L L L L rr L（2-12）⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡︒+︒-︒-︒+︒+︒-==θθθθθθθθθcos )120cos()120cos()120cos(cos )120cos()120cos()120cos(cos ms L T sr rs L L （2-13）值得注意的是，sr L 和rs L两个分块矩阵互为转置，且均与转子位置θ有关，它们的元素都是变参数，这是系统非线性的一个根源。
为了把变参数转换成常参数须利用坐标变换，后面将详细讨论这个问题。
2.2.2电压方程三相定子绕组的电压平衡方程为tR i u d d As A A ψ+= t R i u d d Bs B B ψ+= tR i u d d Cs C C ψ+=与此相应，三相转子绕组折算到定子侧后的电压方程为t R i u d d ar a a ψ+= t R i u d d br b b ψ+= t R i u d d cr c c ψ+= 式中u A 、uB 、uC 、ua 、ub 、uc ——定子和转子相电压的瞬时值； iA 、iB 、iC 、ia 、ib 、ic ——定子和转子相电流的瞬时值； ψA 、ψB 、ψC 、ψa 、ψb 、ψc ——各相绕组的全磁链； Rs 、Rr ——定子和转子绕组电阻；上述各量都已折算到定子侧，为了简单起见，表示折算的上角标“ ’”均省略，以下同此。
