单片机串行口编程

单片机原理及应用第6章80C51单片机的串行口80C51单片机是一种基于哈佛架构的8位单片机，具有强大的串行口功能。

串行口是一种通信接口，可以通过单根线传输数据。

本章将介绍80C51单片机的串行口原理及其应用。

一、80C51单片机的串行口原理80C51单片机的串行口包含两个寄存器，分别是SBUF（串行缓冲器）和SCON（串行控制寄存器）。

SBUF寄存器用来存储待发送或接收到的数据，SCON寄存器用来配置和控制串行口的工作模式。

80C51单片机的串行口有两种工作模式：串行异步通信模式和串行同步通信模式。

1.串行异步通信模式串行异步通信是指通信双方的时钟频率不同步，通信的数据按照字符为单位进行传输，字符之间有起始位、数据位、校验位和停止位组成。

80C51单片机的串行口支持标准的RS-232通信协议和非标准通信协议。

在串行异步通信模式下，SCON寄存器需要配置为相应的工作模式。

首先，需要选择串行口的工作模式。

80C51单片机支持第9位，即扩展模式，可以用来检测通信错误。

其次，需要设置波特率。

波特率是指数据每秒传输的位数，用波特率发生器（Baud Rate Generator，BRGR）来控制。

然后，需要设置起始位、数据位和停止位的配置，包括数据长度（5位、6位、7位或8位）、停止位的个数（1位或2位）。

在发送数据时，将待发送的数据通过MOV指令传送到SBUF寄存器，单片机会自动将数据发送出去。

在接收数据时，需要检测RI（接收中断）标志位，如果RI为1，表示接收到数据，可以通过MOV指令将接收到的数据读取到用户定义的变量中。

2.串行同步通信模式串行同步通信是指通信双方的时钟频率同步，在数据传输时需要时钟信号同步。

80C51单片机的串行同步通信支持SPI（串行外设接口）和I2C（串行总线接口）两种协议。

在串行同步通信模式下，SCON寄存器需要配置为相应的工作模式。

首先，需要选择串行口的工作模式。

80C51单片机支持主从模式，可以作为主设备发送数据，也可以作为从设备接收数据。

使用Keil软件模拟调试单片机串行口单片机串行口是单片机中很常见的接口之一，常用于与外界通讯，如与PC机通讯，接收或发送数据等。

Keil软件可以帮助我们模拟及调试单片机串行口，下面是详细介绍。

一、Keil软件简介Keil是一款强大的单片机编程软件，具有模拟器和仿真器。

其可支持多种嵌入式系统和多种编译器。

同时Keil具有标准C 编译器，专门用于单片机编程，而且具有与某些模拟器和编译器的集成，可提供完整的嵌入式开发环境。

二、使用Keil软件模拟1. 连接软件与硬件在开始模拟之前，需要将单片机与电脑通过串口连接好。

打开“Options for Target”对话框，选择“Debug”选项卡，选择正确的COM 端口，设置存根速度，完成调试设置。

2. 添加串行口文件在Keil软件中打开设计文件，键入“#include <reg52.h>”来添加注册头文件，其中包含了需要使用串口的相关寄存器位。

利用如下代码，可以对串行口的各项参数进行设置，例如波特率、校验位等等。

void init(){SCON = 0X50; //使串口工作在方式1，即8位数据，可变波特率TMOD |= 0X20; //TMOD的高4位设为0010，使Timer1工作在方式2TH1 = 0XF3; //波特率设为2400bpsTL1 = 0XF3;TR1 = 1; //启动Timer1ES = 1; //开启串口中断EA = 1; //打开总中断}3. 编写数据收发代码在调用串口的过程中，我们往往需要使用到接收和发送两个函数。

在接收方面，我们需要设置好接收中断模式以及缓冲区的异步处理。

编写简单的数据接收收发代码如下：void send_data(unsigned char dat){SBUF = sdat; //将数据传输到SBUF当中while(!TI); //等待发送完成TI = 0; //完成发送}unsigned char receive_data(){while(!RI); //等待接收完成RI = 0; // 完成接收return SBUF; // 返回接收缓冲区}4. 最后进行模拟完成串行口配置和数据处理之后，就可以开始模拟调试了。

第十章 MCS-51单片机的串行接口
1
10.1 串行通信基础知识
通信的基本方式
• 并行通信：各位数据同时传送。
• 串行通信：数据一位位按顺序传送。
串行接口
2
10.1.1 串行通信的两种基本方式
1. 异步传送方式
收发双方有各自的时钟源控制字符发送 和接收，数据以一个字(字符)为传送单位， 它们在线路上传送不连续。异步传送时， 发送方能采用两种方式传送，即各个字符
2. 数据输入(接收)
当REN=1、SM0=0、SM1=1，并检测到 起始位后，由移位脉冲控制接收数据。当满 足条件：

RI=0； 收到停止位为“1”或SM2=0时，8位数据送 入SBUF，停止位进入RB8，置位中断标志RI。 如果两个条件不满足，数据将丢失。
串行接口
38
串行口方式1的时序
串行接口
串行接口
34
方式0：移位寄存器输入/输出方式
(1) 数据输出(发送) 数据写入SBUF后，数据在移位脉冲(TXD) 控制下， 由RXD端逐位移入74LS164。当8位数据全部移出后， TI由硬件置位，发生中断请求。若CPU响应中断，则 从0023H单元开始执行串行口中断服务程序，数据由 74LS164并行输出。
串行接口

MOV SCON, #80H
方式2：11(9)位异步发送/接收方式
REN=1、SM0=1、SM1=0时，串口以 方式2接收数据。当满足条件：

RI=0，SM2=0 ；
或收到的第9位数据为“1”。
8位数据送入SBUF，第9位数据进入 RB8，置位RI。如果条件不满足，数据将 丢失。
串行接口
串行接口
10
串行通信的基础知识

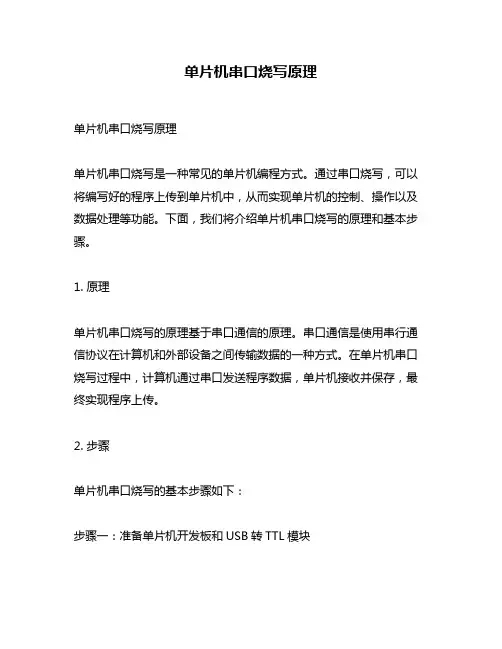

单片机串口烧写原理单片机串口烧写原理单片机串口烧写是一种常见的单片机编程方式。

通过串口烧写，可以将编写好的程序上传到单片机中，从而实现单片机的控制、操作以及数据处理等功能。

下面，我们将介绍单片机串口烧写的原理和基本步骤。

1. 原理单片机串口烧写的原理基于串口通信的原理。

串口通信是使用串行通信协议在计算机和外部设备之间传输数据的一种方式。

在单片机串口烧写过程中，计算机通过串口发送程序数据，单片机接收并保存，最终实现程序上传。

2. 步骤单片机串口烧写的基本步骤如下：步骤一：准备单片机开发板和USB转TTL模块首先，需要准备一块单片机开发板和一块USB转TTL模块。

单片机开发板可选择通用的51单片机或STM32等单片机模块，USB转TTL模块则用于将计算机的USB端口转换为串口通信，从而实现与单片机的通信。

步骤二：将USB转TTL模块连接到计算机将USB转TTL模块与计算机连接，将计算机的USB端口转换为串口通信的通道。

此时，需要注意串口转换模块的正确连接方式和波特率设置。

步骤三：将USB转TTL模块连接至单片机开发板将USB转TTL模块的TXD信号线与单片机开发板的RXD信号线相连接，将USB转TTL模块的RXD信号线与单片机开发板的TXD信号线相连接。

步骤四：下载并打开串口烧写工具软件根据单片机型号下载适配的串口烧写工具软件，将其安装并打开。

此时需要设置正确的串口号，波特率等通信参数。

步骤五：选择要烧写的程序在串口烧写工具软件中选择要烧写的程序，通常为.hex或.bin格式的文件。

步骤六：开始烧写程序点击串口烧写工具软件上的“开始”按钮，开始烧写程序。

此时，串口烧写工具软件将发送程序数据到单片机开发板，一旦单片机接收完全，烧写过程即完成。

总结：单片机串口烧写是一种常见的单片机编程方式，基于串口通信原理。

其步骤包括准备单片机开发板和USB转TTL模块、将USB转TTL模块连接到计算机、将USB转TTL模块连接至单片机开发板、下载并打开串口烧写工具软件、选择要烧写的程序、开始烧写程序。

{ P3_4=0; P3_3=1;
} void RstPro()//编程器复位 {
pw.fpProOver();//直接编程结束 SendData();//通知上位机，表示编程器就绪，可以直接用此函数因为协议号（ComBuf[0]）还没被修改，下同 }
void ReadSign()//读特征字 {
} void serial () interrupt 4 using 3 //串口接收中断函数 {
if (RI) { RI = 0 ; ch=SBUF; read_flag= 1 ; //就置位取数标志 }
} main()
{ init_serialcom(); //初始化串口 while ( 1 ) { if (read_flag) //如果取数标志已置位，就将读到的数从串口发出 { read_flag= 0 ; //取数标志清 0 send_char_com(ch); } }
while(RI == 0); RI = 0; c = SBUF; // 从缓冲区中把接收的字符放入 c 中 SBUF = c; // 要发送的字符放入缓冲区 while(TI == 0); TI = 0; } }
4.//////////////// /////////////////////////////////////////////////////////
SendData(); } else break;//等待回应失败 } pw.fpProOver();//操作结束设置为运行状态 ComBuf[0]=0;//通知上位机编程器进入就绪状态 SendData(); }
void Lock()//写锁定位
{
pw.fpLock();
SendData();

- 17 -
第7章-AT89S51单片机的串行口
1、方式0发送 （2）方式0发送应用举例
外接串入并出移位寄存器74LS164扩展的并行输出口
- 18 -
第7章-AT89S51单片机的串行口
1、方式0发送 （2）方式0发送应用举例 通过串行口外接8位串行输入并行输出移位寄 存器74LS164，扩展两个8位并行输出口。 方式0发送时，串行数据由P3.0（RXD端）送出， 移位脉冲由P3.1（TXD端）送出。 在移位脉冲的作用下，串行口发送缓冲器的数 据逐位地从P3.0串行移入74LS164中。
单片机原理
之
第七章 AT89S51单片机的串行口
第7章-AT89S51单片机的串行口
本章主要内容
7.1 7.2 7.3 7.4 7.5 串行口的结构 串行口的4种工作方式 多机通信 波特率的制定方法 串行口的应用
-2-
第7章-AT89S51单片机的串行口
内容概要 串行口的基本工作原理 与串行口有关的特殊功能寄存器 串行口的4种工作方式 串行口多机通信的工作原理 双机串行通信的软件编程 串行口为全双工的通用异步收发（UART）。全 双工就是两个单片机之间串行数据可同时双向传 输。异步通信，就是收、发双方使用各自的时钟 控制发送和接收过程，这样可省去收、发双方的 一条同步时钟信号线，连接简单且易实现。
- 12 -
第7章-AT89S51单片机的串行口
7.1.2 特殊寄能寄存器PCON
字节地址为87H，不能位寻址。
- 13 -
第7章-AT89S51单片机的串行口
PCON中各位的功能 仅最高位SMOD与串口有关，其他各位的功能已 在第2章的节电工作方式一节中作过介绍。 SMOD：波特率选择位。 例如，方式1的波特率计算公式为

☞再比如要显示“3” 须令a b c d g 为“0” 电平，e f h为“1”电平。
hgfedcba
a
fg b
e
c
dh
共阳极
累加器 A hgfedcba
0C0H = “0”
0B0H = “3”
例：利用串行口工作方式0扩展出8位并行I/O 口，驱动共阳LED数码管显示0—9。
VCC TxD RxD
☞方式2的波特率 = fosc 2SMOD/64 即: fosc 1/32 或 fosc 1/64 两种
☞奇偶校验是检验串行通信双方传输的数据正确与 否的一个措施，并不能保证通信数据的传输一定正 确。
换言之：如果奇偶校验发生错误，表明数据传输 一定出错了；如果奇偶校验没有出错，绝不等于数 据传输完全正确。
☞ REN：串行口接收允许位。 REN=1 允许接收
☞ TB8，RB8，TI，RI等位由运行中间的情况 决定，可先写成 “0”
三、工作方式2: 9位UART(1+8+1+1位)两种波特率
☞由于波特率固定,常用于单片机间通讯。 数据由8+1位组成，通常附加的一位 (TB8/RB8)用于“奇偶校验”。
☞ 溢出率：T1溢出的频繁程度 即：T1溢出一次所需时间的倒数。
☞ 波特率 =
2SMOD fosc 32 12(2n - X)
其中：X 是定时器初值
☞ 初值 X = 2n -
2SMOD fosc 32 波特率 12
常用波特率和T1初值查表
☞表格有多种, 晶振也不止一种
串口波特率 (方式1,3)
74LS164
hgfedcba
A B
CLK
CLR
74LS164

数据错误可能由多种原因引起，如信号干 扰、数据传输速率不匹配、电平不匹配等 。解决数据错误问题的方法包括使用错误 检测和纠正算法、确保数据传输速率的匹 配、优化硬件接口设计等。
串口通信连接不稳定问题
总结词
连接不稳定是单片机串口通信中常见的问题之一，可能导致通信中断或数据传输延迟。
详细描述
连接不稳定可能是由于多种原因引起的，如信号干扰、硬件故障、软件错误等。为了解决这个问题， 可以采取一系列措施，如增加连接稳定性检查、优化硬件设计和软件算法、使用更可靠的通信协议等 。
谢谢观看
单片机串口通信
目录
• 单片机基础知识 • 串口通信基础知识 • 单片机串口通信原理 • 单片机串口通信的应用实例 • 单片机串口通信的常见问题与解决方案
01
单片机基础知识
单片机的定义与分类
定义
单片机是一种集成电路芯片，它集成了微处理器、存储器、输入输出接口等， 具有计算机的基本功能。
分类
根据不同的标准，单片机有不同的分类方式。例如，根据位数可以分为4位、8 位、16位和32位单片机；根据用途可以分为通用型单片机和专用型单片机。
错误处理
在通信过程中，可能会遇到各种错误情况，需要 进行相应的错误处理。
单片机串口通信的数据传输方式
异步传输
异步传输方式中，数据以字符为 单位进行传输，每个字符前都会 有一个起始位，后跟一个或两个 停止位。
同步传输
同步传输方式中，数据以数据块 为单位进行传输，数据块前会有 一个起始位，后跟多个数据位和 一个停止位。
为了保证通信的稳定性，还需要连接 电源线和地线。
信号线连接
通过TXD（发送数据）和RXD（接收 数据）两根信号线将两个单片机连接 在一起。

单片机串行口接收和发送数据的过程简述
串行口接收和发送数据的过程简述
 答:在发送过程中，当执行一条将数据写入发送缓冲器SBUF(99H)的指令时，串行口把SBUF中8位数据以fosc/l2的波特率从RXD(P3.0)端输出，发送完毕置中断标志TI=1。

写SBUF指令在S6P1处产生一个正脉冲，在下一个机器周期的S6P2处，数据的最低位输出到RXD(P3.0)脚上;再在下一个机器周期的S3、S4和S5输出移位时钟为低电平时，在S6及下一个机器周期的Sl和S2为高电平，就这样将8位数据由低位至高位一位一位顺序通过RXD线输出。

并在TXD脚上输出fosc/12的移位时钟。

在写SBUF有效后的第10个机器周期的SlPl将发送中断标志TI置位。

 接收时，用软件置REN=1(同时，RI=0)，即开始接收。

当使SCON中的REN=1(RI=0)时，产生一个正的脉冲，在下一个机器周期的S3P1～S5P2，从TXD(P3.1)脚上输出低电平的移位时钟，在此机器周期的S5P2对P3.0脚采样.并在本机器周期的S6P2通过串行口内的输入移位寄存器将采样值移位接收。

在同一个机器周期的S6P1到下一个机器周期的S2P2，输出移位时钟为高电平。

于是，将数据字节从低位至高位接收下来并装入SBUF。

在启动接收过程(即写SCON，清RI位)，将SCON中的RI清0之后的第l0个机器周期的SlPl将RI置位。

这一帧数据接收完毕，可进行下一帧接收。

主目录
上一页
下一页
结
束
单片机原理及其接口技术
位地址 9FH SCON SM0 9EH SM1 9DH 9CH 9BH SM2 REN TB8 9AH RB8 99H TI 98H RI
见表9-1
接收中断标志
发送中断标志
接收数据第9位 发送数据第9位 接收控制 0：禁止
1：允许 1：多机
多机通信 0：双机
教学目标
通过本章教学，要求达到以下目标：
1. 串行通信的基本概念：了解并行/串行通信的
概念；理解串行通信中的异步/同步通信的基 本概念；理解波特率的概念，学会计算波特率 的方法；4了解串行通信的三种制式及校验方 法。
主目录
上一页
下一页
结
束
单片机原理及其接口技术
2. AT89C51串行口：串行接口结构及其功能；
单片机原理及其接口技术
4. 多机通信原理：理解多机通信的原理、过程
和编制多机通信应用程序的方法。
主目录
上一页
下一页
结
束
单片机原理及其接口技术
9.1 串行通信基础知识
计算机与外界的信息交换称为通信。通信的基
本方式可分为并行通信和串行通信两种。
所谓并行通信是指数据的各位同时在多根数据
线上发送或接收。
单片机原理及其接口技术
异步通信信息帧格式如图9.4所示。
第n-1字符 帧 奇 偶停 起 校止 始 8位数据 验位 位 第n字符帧 奇 偶 停 校 止 验 位 第n+1字符帧 起 始 位 8位数据
8位数据
空闲位
D7 0/1 1
0 D0 D1 D2 D3 D4 D5 D6 D7 0/1 1

位序
B7
B6
B5
B4
B3
B2
B1
B0
位符
smod
/
/
/
GF1
Hale Waihona Puke GF0PDIDL
号
PD和IDL：是CHMOS单片机用于进入低功耗方式的控制位，在第 2章中已介绍过这两位的应用。
GF1和GF0：用户使用的一般标志位。
smod：串行口波特率倍增位，当smod=1时，串行口波特率增加 1倍。系统复位时，smod=0。
位地 址
位符 号
0AFH 0AEH 0ADH 0ACH 0ABH 0AAH 0A9H 0A8 H
EA
/
/
ES
ET1
EX1
ET1 EX0
其中与串行口有关的是ES位。当ES=0时，禁止串行口的中断； 当ES=1时，表示允许串行口中断。EX0、ET0、EX1、ET1分别表示 对外中断0、定时器/计数器0、外中断1、定时器/计数器1个中断 源的中断允许控制，EA是中断总允许控制位，详见本书第5章介绍。
PCON寄存器的B6、B5、B4位未定义。
3. 中断允许寄存器IE
中断允许寄存器IE，是MCS-51单片机中实现是否开放某 中断源中断的控制寄存器，在第5章中已做过介绍。IE寄存 器 是 可 寻 址 的 寄 存 器 ， 其 字 节 地 址 为 0 A8H， 位 地 址 由 0A8H～0AFH，IE寄存器各位定义如下：
0BBH PT1
0BAH PX1
0B9H PT0
0B8H
PX0
其中与串行口有关的是PS位，当PS=0时，表示串行口中断处于 低优先级别；当PS=1时，表示串行口中断处于高优先级别。PX0、 PT0、PX1、PT1分别控制外中断0、定时器/计数器0、外中断1、定 时器/计数器1中断源的中断优先级别，详见本书第5章介绍。

PIC单片机串口通讯程序单片机串口通讯是一个常用的程序模块。

PIC单片机是一款常用的单片机。

在网上搜索到一个PIC单片机串口通讯程序。

这个PIC单片机串口通讯程序站长没有验证，应该是正确的。

假如大家有更好的PIC单片机串口通讯程序，请向我推荐。

1. 单片机PIC1编程（发送部分）LIST P=16F877#INCLUDE P16F876.INCCBLOCK 0X24 ；保留三个字节作为显示用COUNT ；作计数器或暂存器用ENDCORG 0X0000 ；程序复位入口NOPSTART GOTO MAINORG 0X20MAIN MOVLW 0X30 ；以下将RAM内容初始化MOVWF FSR ；从30H单元开始MOVLW 0X30 ；将值30H赋给单元30HMOVWF COUNTINTRAM MOVF COUNT，0 ；将30H～7FH赋给单元30H～7FHMOVWF INDFINCF COUNT，1INCF FSR，1BTFSS COUNT，7GOTO INTRAMBSF STATUS，RP0 ；将SCI部件初始化MOVLW 0X19 ；将传输的波特率设为约9600 bpsMOVWF SPBRGMOVLW 0X04 ；选择异步高速方式传输8位数据MOVWF TXSTABCF STATUS，RP0MOVLW 0X80 ；允许同步串行口工作MOVWF RCSTABSF STATUS，RP0BSF TRISC，7 ；将RC6、RC7设置为输入方式，断绝与外接电路的连接BSF TRISC，6BCF STATUS，RP0MOVLW 0X30 ；30H作为同步字符发送MOVWF FSRMOVF INDF，0MOVWF TXREG ；将待发送的数据写入发送缓冲器TXREGBSF STATUS，RP0BSF TXSTA，TXEN ；发送允许BCF STATUS，RP0BSF RCSTA，CREN ；接收数据允许LOOPTX BTFSS PIR1，RCIF ；等待PIC2的响应字节GOTO LOOPTXMOVF RCREG，0 ；读响应字节，清RCIFLOOPTX1 BTFSS PIR1，TXIF ；发送下一字节GOTO LOOPTX1INCF FSRMOVF INDF，0MOVWF TXREGBTFSS FSR，7 ；30H~7FH单元的内容是否发送完？GOTO LOOPTX ；没有，继续下一字节的发送BSF STATUS，RP0 ；如果是，则停止发送BCF TXSTA，TXENBCF STATUS，RP0 ；数据发送完毕CALL LED ；调用显示子程序，将发送的数据显示出来END ；程序完2. 单片机PIC2编程（接收部分）LIST P=16F876#INCLUDE P16F876.INCCBLOCK 0X24COUNTENDCORG 0X0000NOPSTART GOTO MAINMAIN BSF STATUS，RP0 ；初始化程序同发送子程序MOVLW 0X19 ；波特率设置与PIC1相同MOVWF SPBRGMOVLW 0X04 ；异步高速传输MOVWF TXSTABCF STATUS，RP0MOVLW 0X80 ；串行口工作使能MOVWF RCSTABSF STATUS，RP0BSF TRISC，7 ；与外接电路隔离BSF TRISC，6BCF STATUS，RP0MOVLW 0X30 ；从30H单元开始存放发送来的数据MOVWF FSRBSF RCSTA，CREN ；接收允许BSF STATUS，RP0BSF TXSTA，TXEN ；发送允许BCF STATUS，RP0WAIT BTFSS PIR1，RCIF ；等待接收数据GOTO WAITMOVF RCREG，0 ；读取数据MOVWF INDF ；将接收到的响应字节存入PIC2的RAM INCF FSRMOVWF TXREG ；发送响应字节LOOPTX BTFSS PIR1，TXIF ；等待写入完成GOTO LOOPTXBTFSS FSR，7 ；全部数据接收否？GOTO WAIT1 ；没有，继续接收其它数据BCF RCSTA，RCEN ；接收完，则关断接收和发送数据允许BSF STATUS，RP0BCF PIE1，TXENBCF STATUS，RP0CALL LED ；调用显示子程序，将接受到的数据显示出来END ；程序完PIC单片机双机同步通信1. 单片机PIC1编程（主控发送）LIST P=16F876#INCLUDE P16F876.INCCBLOCK 0X24 ；保留三个字节作为显示用COUNT ；作计数器或暂存器用ENDCORG 0X0000 ；程序复位入口NOPSTART GOTO MAINORG 0X0100MAIN MOVLW 0X30MOVWF FSR ；以下将从30H单元开始的RAM内容初始化MOVLW 0X30 ；将值30H赋给单元30HMOVWF COUNTINTRAM MOVF COUNT，0 ；将30H～7FH赋给单元30H～7FH MOVWF INDFINCF COUNT，1INCF FSR，1BTFSS COUNT，7GOTO INTRAMBSF STATUS，RP0 ；将SCI部件初始化MOVLW 0X19 ；将传输的波特率设为约9600 bpsMOVWF SPBRGMOVLW 0X94 ；选择同步高速方式传输8位数据MOVWF TXSTABCF STATUS，RP0MOVLW 0X80 ；允许同步串行口工作MOVWF RCSTABSF STATUS，RP0BSF TRISC，7 ；将RC6、RC7设置为输入方式，断绝与外接电路的连接BSF TRISC，6BSF STATUS，RP0MOVLW 0X30 ；将从30H单元开始的内容传送到PIC2MOVWF FSRMOVF INDF，0MOVWF TXREG ；将待发送的数据写入发送缓冲器TXREGBSF STATUS，RP0BSF TXSTA，TXEN ；发送允许BCF STATUS，RP0TX1 BTFSS PIR1，TXIF ；等待上一个数据写完GOTO TX1INCF FSR ；准备发送下一个数据MOVF INDF，0MOVWF TXREG ；将新的数据写入TXREGBTFSS FSR，7 ；判断所有30H～7FH单元的内容是否发送完毕？GOTO TX1 ；没有，则继续发送其它字节TX2 BTFSS PIR1，TXIF ；等所有要求发送的数据已经发送完，再额外GOTO TX2 ；写一个字节到TXREG，使最后一个数据能够顺利发送MOVWF TXREGNOP ；延时几个微秒后，关发送允许NOPNOPNOPNOPBSF STATUS，RP0BCF TXSTA，TXENBCF STATUS，RP0CALL LED ；调用显示子程序，将发送的数据显示出来END ；程序完2. 单片机PIC2编程（从动接收）LIST P=16F876#INCLUDE P16F876.INCCBLOCK 0X24COUNTENDCORG 0X0000NOPSTART GOTO MAINORG 0X0100MAIN BSF STATUS，RP0MOVLW 0X10 ；选择同步从动方式MOVWF TXSTABCF STATUS，RP0MOVLW 0X80 ；串行口使能MOVWF RCSTABSF STATUS，RP0BSF TRISC，7 ；关断与外部电路的联系BSF TRISC，6BCF STATUS，RP0MOVLW 0X30 ；从30H单元开始存放接收的数据MOVWF FSRBSF RCSTA，CREN ；接收允许WAIT BTFSS PIR1，RCIF ；等待接收GOTO WAITMOVF RCREG，0 ；读取接收到的数据MOVWF INDF ；将接收到的数据存入PIC2的RAMINCF FSRBTFSS FSR，7 ；所有的数据是否已接收完？GOTO WAIT ；没有，继续接收其它字节NOP ；延时数微秒后，清接收允许位NOPNOPNOPBCF RCSTA，RCENCALL LED ；调用显示子程序，将接受到的数据显示出来END ；程序完PIC单片机与PC机通过串口通信1. PC机编程PC采用Toubr C 进行编写。

51单片机串行口中断服务程序单片机串行口中断服务程序是指在单片机进行串行通信时，当接收到数据时会触发中断，然后执行相应的中断服务程序。

下面是一个示例的单片机串行口中断服务程序，共计1200字以上。

#include <reg51.h> // 引入reg51.h头文件//定义串行口中断标志sbit RI_FLAG = P3^0; // 数据接收中断标志sbit TI_FLAG = P3^1; // 数据发送中断标志//定义串行口接收数据缓冲区unsigned char receiveBuffer[10];unsigned char receiveCount = 0;//定义串行口发送数据缓冲区unsigned char sendBuffer[10];unsigned char sendCount = 0;//串行口中断服务函数void serialInterrupt( interrupt 4if(RI_FLAG) // 判断是否是数据接收中断receiveBuffer[receiveCount] = SBUF; // 读取串行口接收数据receiveCount++; // 接收计数加1RI_FLAG=0;//清除中断标志位}if(TI_FLAG) // 判断是否是数据发送中断if(sendCount < 10) // 判断是否还有数据需要发送SBUF = sendBuffer[sendCount]; // 发送串行口数据sendCount++; // 发送计数加1}elsesendCount = 0; // 重置发送计数TI_FLAG=0;//清除中断标志位}}//主函数void mainES=1;//允许串行口中断TMOD=0x20;//设置定时器1为模式2，串行口使用定时器1 TH1=0xFD;//设置波特率为9600，定时器初值为0xFDTL1=0xFD;//定时器初值为0xFDSCON=0x50;//设置串行口工作在方式1，允许接收TR1=1;//启动定时器1while(1)//主程序逻辑//将数据存入发送缓冲区sendBuffer[0] = 'H';sendBuffer[1] = 'e';sendBuffer[2] = 'l';sendBuffer[3] = 'l';sendBuffer[4] = 'o';sendBuffer[5] = '\r'; // 发送回车符sendBuffer[6] = '\n'; // 发送换行符while(sendCount != 0) //等待数据发送完毕//主程序逻辑}}。

单片机串行口实验报告实验总结一、实验目的本实验旨在让学生了解单片机串行口的基本原理和应用，掌握单片机串行口的编程方法，培养学生动手实践和解决问题的能力。

二、实验器材1. STC89C52单片机开发板2. 电脑串口线3. 电脑终端仿真软件Tera Term三、实验原理串行口是单片机与外部设备进行通信的重要接口之一。

串行口通信是指将数据一个位一个地传输，每个数据位之间有一个时钟脉冲来同步传输。

常见的串行通信协议有RS232、RS485、SPI等。

本实验主要涉及到RS232协议。

四、实验内容1. 实现单片机向电脑发送数据并显示。

2. 实现电脑向单片机发送数据并控制LED灯闪烁。

五、实验步骤1. 连接STC89C52单片机开发板和电脑，使用Tera Term打开串口终端。

2. 编写程序，设置单片机的串行口通信参数（波特率、数据位数、停止位数等），并利用SendData函数向电脑发送数据。

3. 在Tera Term中设置相应的串口参数，并打开“local echo”选项，以便观察单片机发送的数据。

4. 编写程序，接收电脑发送的数据，并根据接收到的数据控制LED灯闪烁。

5. 在Tera Term中输入相应的命令，向单片机发送数据，观察LED灯的闪烁情况。

六、实验结果1. 实现了单片机向电脑发送数据并显示。

2. 实现了电脑向单片机发送数据并控制LED灯闪烁。

七、实验总结本实验使我对串行口通信有了更深入的理解，掌握了单片机串行口编程方法。

同时也锻炼了我的动手能力和解决问题的能力。

在实验过程中还需要注意串口参数设置和通信协议选择等问题，加深了我对这些知识点的理解。

位符号 SM0 SM1 SM2 REN TB8 RB8 TI
RI
SCON中各位阐明如下：
1） SM0 、SM1——串行口工作方式选
择位
其状态组合和相应工作方式为：
SM0 SM1
工作方式
011
方式2 方式3
2） SM2——允许方式2、3旳多机通信控制位 （寄在存RB方器8）式S为B2U和1F中，3 中，才并，将置若接位受S MR到2I＝产旳1生前且中8接位断受数祈到据求旳送；第入不九接然位受丢数缓弃前冲据 8还位是数为据0。,都若将S前M28＝位0送，入则接不受论S第BU九F中位，数并据产（生RB中8）断为祈1 求。
12 (256 X ) fosc
溢出率为溢出周期旳倒数。则波特率旳计算公式为：
波特率＝ 2SMOD
fosc
32 12 (256 X)
实际使用中，波特率是已知旳。所以需要根据波特率旳计 算公式求定时初值X。顾客只需要把定时初值设置到定时器1， 就能得到所要求旳波特率。
串行工作方式2
方式2为11位为一帧旳异步串行通信方式。其帧格式为1个 起始位、9个数据位和1个停止位。如下图所示。
D0 。。。。。。 D7
RXD 8051
TXD
P1.0
A
B
74LS164
CLK STB
2. 数据接受 要实现数据接受，必须首先把SCON中旳允许接受位REN设置为
1。当REN设置为1时，数据就在移位脉冲旳控制下，从RXD端输入。 当接受到8位数据时，置位接受中断标志位RI，发生中断祈求。 其接口逻辑如下图所示。由逻辑图可知，经过外接74LS165，串 行口能够实现数据旳并行输入。
4）停止位：末尾，为逻辑“1”高电平， 可取1、1.5、2位，表达一帧字符传送 完毕。

MCS-51单⽚机的串⾏⼝及串⾏通信技术数据通信的基本概念串⾏通信有单⼯通信、半双⼯通信和全双⼯通信3种⽅式。

单⼯通信：数据只能单⽅向地从⼀端向另⼀端传送。

例如，⽬前的有线电视节⽬，只能单⽅向传送。

半双⼯通信：数据可以双向传送，但任⼀时刻只能向⼀个⽅向传送。

也就是说，半双⼯通信可以分时双向传送数据。

例如，⽬前的某些对讲机，任⼀时刻只能⼀⽅讲，另⼀⽅听。

全双⼯通信：数据可同时向两个⽅向传送。

全双⼯通信效率最⾼，适⽤于计算机之间的通信。

此外，通信双⽅要正确地进⾏数据传输，需要解决何时开始传输，何时结束传输，以及数据传输速率等问题，即解决数据同步问题。

实现数据同步，通常有两种⽅式，⼀种是异步通信，另⼀种是同步通信。

异步通信在异步通信中，数据⼀帧⼀帧地传送。

每⼀帧由⼀个字符代码组成，⼀个字符代码由起始位、数据位、奇偶校验位和停⽌位4部分组成。

每⼀帧的数据格式如图7-1所⽰。

⼀个串⾏帧的开始是⼀个起始位“0”，然后是5〜8位数据（规定低位数据在前，⾼位数据在后），接着是奇偶校验位（此位可省略），最后是停⽌位“1”。

起始位起始位"0”占⽤⼀位，⽤来通知接收设备，开始接收字符。

通信线在不传送字符时，⼀直保持为“1”。

接收端不断检测线路状态，当测到⼀个“0”电平时，就知道发来⼀个新字符，马上进⾏接收。

起始位还被⽤作同步接收端的时钟，以保证以后的接收能正确进⾏。

数据位数据位是要传送的数据，可以是5位、6位或更多。

当数据位是5位时，数据位为D0〜D4；当数据位是6位时，数据位为D0〜D5；当数据位是8位时，数据位为D0〜D7。

奇偶校验位奇偶校验位只占⼀位，其数据位为D8。

当传送数据不进⾏奇偶校验时，可以省略此位。

此位也可⽤于确定该帧字符所代表的信息类型，“1"表明传送的是地址帧，“0”表明传送的是数据帧。

停⽌位停⽌位⽤来表⽰字符的结束，停⽌位可以是1位、1.5位或2位。

停⽌位必须是⾼电平。

接收端接收到停⽌位后，就知道此字符传送完毕。

31
模式1原理示意图（发送部分）
发送过程

由写SBUF启动，在8位数据后加上一个停止位。 开始发送，但DATA无效，送出一个起始位 当零检测器全0，再作最后一次移位，并置TI
33
发送时序
34
零检测器变化过程
再做最后一次移位同时TI置1，发送1帧完成。
35
模式1原理示意图（接收部分）
接收过程
47
回忆PSW：程序状态字，存放指令执行后的有关状态
P： (PSW.0)奇偶标志位，用来标志累加器ACC中1的个数， 可以用在串行通信中作奇偶校验判断。当 P=1时 ,表明A中 1 的个数为奇数个,反之为偶数个。 ACC=0x0; /* P=0 */ ACC=0x80; /* P=1 */48分析：波特率
一律改成奇校验此时p1开始发送while等这1个字节发完才能发下1字节end循环结束endmain编程实现续52串口不断接收发来的字符串已知字符串长度为14字节若14字节均无错则使接在p10引脚上的绿色led闪烁3次后点亮若有错则使接在p11引脚上的红色led闪烁3次后点亮要求波特率为1200采用串口模式1最高位约定做奇校验位已知fosc110592mhz
45
例1
发送字符串 “Hello World!\n” 至串口，要求波特率为
1200，采用串口模式1，最高位约定做奇校验位，已知 Fosc=11.0592MHz。
46
分析：奇偶校验
由于传输的是 ASCII 字符（ 0-7FH），只需要 7 位， 对于模式1有8个数据位，将最高位做奇校验位，保证形成 的8位中1的个数始终是奇数个；接收方收到每一个字节后 进行奇偶判断，若为奇则认为无误，若为偶则表示出错， 这种方法可以检测出奇数个误码。 例如，若要发送 0x00，加奇校验位后变成 0x80; 若 要发送0x01，加奇校验位后仍为0x01。接收方判断无错 后去掉最高位，还原需要的数据。
