屋面雨水排水系统.

屋顶排水系统屋顶排水系统是指用于排除屋顶和建筑物上的降雨水的一种系统。

它的作用是确保建筑物在降雨过程中能够有效地排除雨水，以防止水雨积聚在屋顶上，导致水压超过建筑物的承受能力，从而引起漏水等问题。

屋顶排水系统通常由屋顶排水装置和排水管道系统组成。

屋顶排水装置通常包括屋面排水口、排水管、排水口盖和排水篦等部分。

屋面排水口是指位于屋顶表面的排水装置，它用于捕获和收集降雨水。

排水管则通过下垂管将雨水从屋面排水口引导到地面或排水系统中。

为了防止异物进入排水管道，排水口盖和排水篦被设置在排水口处，它们可以过滤杂物，并确保雨水能够自由流出。

排水管道系统是屋顶排水系统的核心部分，它负责将雨水从屋顶排水口引导到地下或距离建筑物足够远的地方。

排水管道主要包括横向管道和纵向管道。

横向管道用于收集不同部位屋面的雨水，并引导至纵向管道。

纵向管道则将雨水从屋顶下水直接排放至地下水系统、河流或其他地方。

在设计和安装屋顶排水系统时，需要考虑多个因素。

首先，需要确定建筑物的屋顶类型，不同类型的屋顶可能需要不同的排水系统。

例如，平屋顶和斜屋顶的排水要求不同，需要采用相应的排水装置和管道系统。

其次，需要考虑当地的降雨情况和降雨量，以确定排水系统的尺寸和容量。

另外，还需要考虑建筑物的周围环境和地形，以确定雨水排放的位置和方式。

屋顶排水系统的设计还应遵循一些基本原则。

首先，排水系统应确保雨水能够迅速、高效地排出，避免积水。

其次，排水系统应具备排水均匀和稳定的能力，以防止雨水过多或过少导致的问题。

此外，排水系统的材料应具备抗腐蚀和耐久性，能够有效地抵御恶劣的气候条件和长期使用。

对于屋顶排水系统的维护，定期清理是必要的。

由于屋顶是暴露在室外的，会被各种杂物，如树叶、枝条和灰尘等覆盖。

这些杂物可能会堵塞排水口和管道，导致排水不畅或堵塞。

因此，定期清理和维护屋顶排水系统是保持其正常功能的重要步骤。

总结一下，屋顶排水系统是建筑物中重要的一部分，它能够有效地将降雨水从建筑物上排除，避免积水和漏水等问题。

屋面雨水内排水系统
屋面雨水内排水系统是一种常见的排水系统，主要用于将屋面雨水排出室外。

该系统主要由以下几个部分组成：
1.雨水斗：雨水斗是屋面雨水内排水系统的入口，它能够有效地收集屋面上
的雨水。

根据不同的设计需求，可以选择不同的雨水斗类型，如重力式、堰槽式和阻抗式等。

2.排水管道：排水管道是屋面雨水内排水系统的核心部分，它的作用是将收
集的雨水输送到室外。

根据不同的需求，可以选择不同的管道材料和规格，如铸铁管、PVC管和镀锌钢管等。

3.悬吊系统：悬吊系统是用来支撑和固定排水管道的，它能够确保管道在安
装和使用过程中保持稳定。

根据不同的建筑结构和设计需求，可以选择不同的悬吊方式，如吊架、支架和托架等。

4.雨水排放口：雨水排放口是屋面雨水内排水系统的出口，它能够将排出的
雨水排入下水道或其他合适的场所。

根据不同的需求，可以选择不同的排放口类型，如直排式、弯头式和堰槽式等。

总的来说，屋面雨水内排水系统是一个非常重要的建筑排水系统，它能够有效地排除屋面上的雨水，保证建筑物的安全和使用寿命。

在设计、安装和使用过程中，需要考虑到各种因素，如降雨量、建筑物结构、地理环境等，以确保系统的正常运行和使用效果。

1.屋面雨水排水系统的概念降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内会形成积水，需要设置屋面雨水排水系统，有组织、有系统地将屋面雨水及时排除到室外。

2.屋面雨水排水系统的分类（1）按雨水管道布置位置分类1)外排水系统：是指屋面不设雨水斗，建筑内部没有雨水管道的雨水排放形式。

按屋面有无天沟，又可分为檐沟外排水系统和天沟外排水系统。

2) 内排水系统：是指屋面设有雨水斗，建筑物内部设有雨水管道的雨水排水系统。

内排水系统可分为单斗排水系统和多斗排水系统，敞开式内排水系统和密闭式内排水系统。

3)混合排水系统：同一建筑物采用几种不同形式的雨水排除系统，分别设置在屋面的不同部位，组合成屋面雨水混合排水系统。

（2）按管内水流情况分类1)重力流雨水排水系统。

2)压力流雨水排水系统。

由于在北方地区，气温比较寒冷，室外水容易结冰，故本设计采用内排水系统。

3.屋面雨水排水系统的组成（1）外排水系统的组成1）檐沟外排水系统（重力流）。

2）长天沟外排水系统（单斗压力流）。

（2）内排水系统的组成内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。

内排水的单斗或多斗系统可按重力流或压力流设计，大屋面工业厂房和公共建筑宜按多斗压力流设计，雨水斗的选型与外排水系统相同，需分清重力流或压力流。

无论何种屋面雨水的排除都必须按重力流或压力流进行设计。

一般情况下，檐沟外排水系统应按重力流设计，长天沟外排水系统应按单斗压力流设计，内排水系统可按重力流或压力流设计，大屋面工业厂房和公共建筑宜按多斗压力流设计。

本设计采用重力流排水系统。

4.雨水排水系统管材的选用外、内排水系统采用的管材有UPVC塑料管和铸铁管，其最小管径可用DN75mm，但注意下游管段管径不得小于上游管段管径，且在距地面以上1m处设置检查口，并牢靠地固定在建筑物的外墙上。

对于工业厂房屋面雨水排水管道，也可采用焊接钢管，但其内外壁应作防腐处理。

屋面雨水排水系统屋面雨水排水方式屋面雨水排水系统分为外排水系统、内排水系统和混合排水系统。

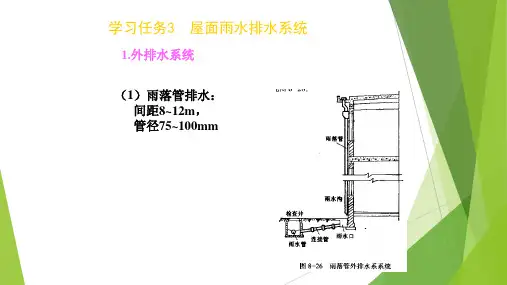

一、雨水外排水系统1、檐沟外排水系统又称水落管排水系统或普通外排水系统，由檐沟、雨水斗及水落管（立管）组成。

雨水多采用屋面檐沟汇集，然后流入隔一定间距沿外墙设置的水落管排泄至地下沟管或地面。

适用于一般居住建筑、屋面面积较小的公共建筑和小型单跨厂房等建筑屋面雨布的排除。

水落管的布置间距应根据当地暴雨强度、屋面汇水面积和水落管的通水能力来确定。

据经验，一般为15~20m设一根DN100的水落管，其汇水面积不超过250m2。

阳台上的水落管可采用DN50。

2、天沟外排水系统天沟外排水即利用屋面构造上所形成的天沟本身容量和坡度，使雨雪水向建筑物两端（山墙、女儿墙方向）泄放，并经墙外立管排至地面或雨水管道。

由天沟、雨水斗、排水立管和排出管组成。

适用于长度不超过100m的多跨工业厂房，以及厂房内不允许布置雨水管道的建筑。

在工程实践中常采用天沟外排水的方式排除大型屋面的雨雪水，采用天沟外排水不仅能消除厨房内部检查井冒水的问题，而且具有节约投资、节省金属材料、施工简便，利于合理地使用厂房空间和地面以及为厂区雨水系统提供明沟排水或减少管道埋深等优点；但若设计不善或施工质量不良，会出现天沟翻水、漏水等问题。

天沟外排水，应以建筑的伸缩缝或沉降缝作为屋面分水线。

天沟的流水长度，应结合天沟的伸缩缝布置，一般不宜大于50m，其坡度不宜小于0.003。

为防止天沟末端处积水，应在女儿墙、山墙上或天沟末端设置溢流口，溢流口比天沟上檐低50~100㎜。

立管直接排水至地面时，需采取防冲刷措施，在湿陷性土壤地区，不准直接排水，冰冻地区立管需采取防冻措施。

二、雨水内排水系统大屋面面积的工业在，尤其是屋面有天窗、多跨度、锯齿形屋面或壳形屋面等工业厂房，其屋面面积大或曲折，内跨屋面雨水用水落管排除有较大困难，因此必须在建筑物内部设置雨水管系统。

对建筑立面要求较高的建筑物，也应设置建筑雨水管系统；此外，高层大面积平屋顶民用建筑，特别是处于寒冷地带的此类建筑物，均应采用内排水方式。

简述屋面雨水排水的方式及其组成屋面雨水排水是建筑物中非常重要的一环，目的是将屋顶上的降雨水迅速排除，防止水渗漏和楼顶积水。

本文将简述屋面雨水排水的方式及其组成。

一、屋面雨水排水的方式1. 自然排水方式自然排水是指通过自然力以及屋顶的坡度将降雨水排至地面或其他地方。

这种方式适用于屋顶坡度较大的建筑，可以节省排水设备的成本。

常见的自然排水方式包括：(1) 背斜坡排水：通过在建筑物背侧形成坡度，将雨水自然排至背侧的排水口或者排水槽中。

(2) 锯齿形坡道排水：通过在屋面铺设一系列锯齿形坡道，使雨水在坡道上形成涓流，自然流向排水口。

(3) 梯形坡道排水：将屋面分割成一系列梯形，使雨水依次流向下方，最终排至地面。

2. 人工排水方式人工排水是指通过排水设备和管道将雨水排除。

这种方式适用于屋顶坡度较小或需要集中管理和控制排水的建筑。

常见的人工排水方式包括：(1) 屋面排水路线：在屋面设置排水路线，通过排水口将雨水排至建筑物周围的排水系统中。

(2) 集水器和管道排水：通过在屋面设置集水器，并通过管道将雨水引导排除。

(3) 屋面收集雨水系统：将雨水收集、储存并进行合理利用。

这种方法可以用于降低水资源消耗，实现可持续发展。

二、屋面雨水排水的组成1. 屋顶覆盖材料屋顶覆盖材料是屋面雨水排水系统中的基础组成部分。

常见的屋顶覆盖材料包括瓦片、屋面油毡、金属片、沥青瓦等。

这些材料应具备一定的耐候性和耐水性，能够有效防止雨水渗漏。

2. 屋面坡度屋面坡度是指屋面的倾斜度，决定了雨水的流向和排水速度。

合理的屋面坡度可以确保雨水迅速排除，减少水渗漏的风险。

3. 排水设备排水设备包括排水口、排水槽、雨水篦子等，用于收集和引导雨水。

排水设备应具备良好的密封性，防止雨水渗漏。

此外，排水设备的数量和布局也需要根据建筑物的具体情况进行合理设计。

4. 排水管道排水管道用于将收集到的雨水引导至地面或其他地方。

排水管道应具备足够的强度和耐腐蚀性，以应对各种气象条件和长期使用的需求。

建筑雨水排水系统降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内会形成积水，需要设置屋面雨水排水系统，有组织、有系统地将屋面雨水及时派出到室外，否则会造成四处溢流或屋面漏水，影响人们的生活和生产活动。

建筑雨水排水系统分类建筑屋面雨水排水系统的分类与管道的设置、管内的压力、水流状态和屋面排水条件等有关。

1、按建筑物内部是否有雨水管道分为内排水系统和外排水系统两类，建筑物内部设有雨水管道，屋面设雨水斗的雨水派出系统为内排水系统，否则为外排水系统。

按照雨水排至室外的方法内排水系统又分为架空管排水系统和埋地管排水系统。

雨水通过室内架空管道直接排至室外的排水管（渠），室内不设埋地管的内排水系统称为架空管内排水系统；架空管内排水系统排水安全，避免室内冒水，但需用金属管材多，易产生凝结水，管系内不能排入生产废水。

雨水通过室内埋地管道排至室外，室内不设架空管道的内排水系统称为埋地管内排水系统。

2、按雨水在管道内的流态分为重力无压流、重力半有压流和压力流三类。

重力无压流是指雨水通过自由堰流入管道，在重力作用下附壁流动，管内压力正常，这种系统也称为堰流斗系统。

重力半有压流是指管内气水混合，在重力和负压抽吸双重作用下流动，这种系统也称为87雨水斗系统。

压力流是指管内充满雨水，主要在负压抽吸作用下流动，这种系统也称为虹吸式系统。

3、按屋面的排水条件分为檐沟排水、天沟排水和无沟排水。

当建筑屋面面积较小时，在檐沟下设置汇集屋面雨水的沟槽，将雨水排至建筑物的两侧，称为天沟排水降落到屋面的雨水沿屋面径流，直接流入雨水管道，称为无沟排水。

4、按出户埋地橫干管是否有自由水面分为敞开式排水系统和密闭式排水系统两类。

敞开式排水系统是非满流的重力排水，管内有自由水面，连接埋地干管的检查井是普通检查井。

该系统可接纳生产废水，省去生产废水埋地管，但是暴雨时会出现检查井冒水现象，雨水漫流室内地面，造成危害。

密闭式排水系统是满流压力排水，链接埋地干管的检查井内用密闭的三通连接，室内不会发生冒水现象。

建筑屋面雨水排水系统一般规定1.1建筑屋面雨水排水系统应将屋面雨水排至室外非下沉地面、雨水控制利用设施或雨水管渠，当设有雨水利用系统的蓄存池（箱）时，可排到蓄存池（箱）内。

1.2 建筑屋面雨水积水深度应控制在允许的负荷水深之内，50年设计重现期降雨时屋面积水不得超过允许的负荷水深。

1.3 建筑屋面雨水应有组织排放，可采用管道系统加溢流设施或管道系统无溢流设施排放。

采取承雨斗排水或檐沟外排水方式的建筑宜采用管道系统无溢流设施方式排放。

对于建筑要求有水帘效果的坡屋面，可将雨水排放至地面后进行有组织汇集。

1.4 当设有溢流设施时，溢流排水不得危及建筑设施和人员安全。

1.5 屋面排水的雨水管道进水口设置应符合下列规定：1 屋面、天沟、土建檐沟的雨水系统进水口应设置雨水斗；2 从女儿墙侧口排水的外排水管道进水口应在侧墙设置承雨斗；女儿墙的侧入式雨水斗等侧排水口，应通过承雨斗或其它具有溢流、通气功能的排水管件与外排雨水管道连接；3 成品檐沟雨水管道的进水口可不设雨水斗。

1.6 设有雨水斗的雨水排放设施的总排水能力应进行校核，并应符合下列规定：1 校核雨水径流量应按50年或以上重现期计算，屋面径流系数应取1.0；2 压力流屋面雨水系统排水能力校核应进行水力计算，计算时雨水斗的校核径流量不得大于本规程表3.2.4中的数值；3 半有压屋面雨水系统排水能力校核中，当溢流水位或允许的负荷水位对应的斗前水深大于本规程表3.2.4中的数值时，则雨水斗的校核径流量不得大于本规程表3.2.4中的数值。

1.7 建筑屋面雨水系统的横管或悬吊管应具有自净能力，宜设有排空坡度，且1年重现期5min降雨历时的设计管道流速不应小于自净流速。

1.8 屋顶供水箱溢水、泄水、冷却塔排溢水、消防系统检测排水以及绿化屋面的渗滤排水等较洁净的废水可排入屋面雨水排水系统。

1.9 建筑屋面雨水排水系统应独立设置，严禁与污水、废水排水管道连接。
