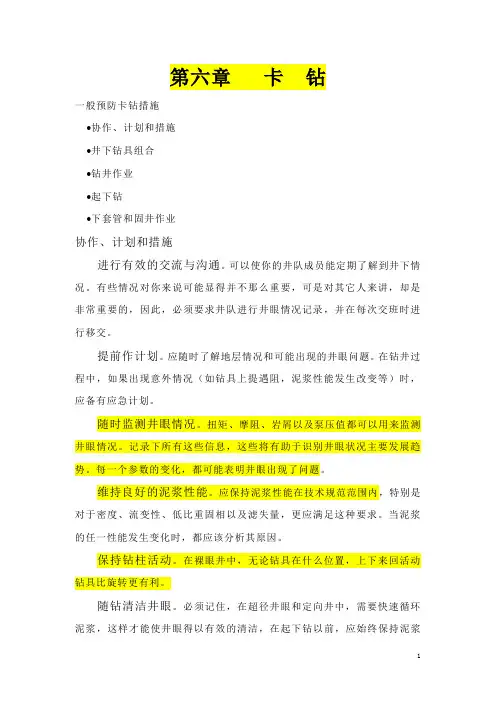

第六章卡钻一般预防卡钻措施∙协作、计划和措施∙井下钻具组合∙钻井作业∙起下钻∙下套管和固井作业协作、计划和措施进行有效的交流与沟通。
可以使你的井队成员能定期了解到井下情况。
有些情况对你来说可能显得并不那么重要,可是对其它人来讲,却是非常重要的,因此,必须要求井队进行井眼情况记录,并在每次交班时进行移交。
提前作计划。
应随时了解地层情况和可能出现的井眼问题。
在钻井过程中,如果出现意外情况(如钻具上提遇阻,泥浆性能发生改变等)时,应备有应急计划。
随时监测井眼情况。
扭矩、摩阻、岩屑以及泵压值都可以用来监测井眼情况。
记录下所有这些信息,这些将有助于识别井眼状况主要发展趋势。
每一个参数的变化,都可能表明井眼出现了问题。
维持良好的泥浆性能。
应保持泥浆性能在技术规范范围内,特别是对于密度、流变性、低比重固相以及滤失量,更应满足这种要求。
当泥浆的任一性能发生变化时,都应该分析其原因。
保持钻柱活动。
在裸眼井中,无论钻具在什么位置,上下来回活动钻具比旋转更有利。
随钻清洁井眼。
必须记住,在超径井眼和定向井中,需要快速循环泥浆,这样才能使井眼得以有效的清洁,在起下钻以前,应始终保持泥浆循环来净化井眼。
尽早采取措施。
一旦确定为卡钻,尽量不要使问题变得更为复杂化。
卡钻和井眼净化问题,在任何时候都不可能会自行解决,而需要你去处理这个问题。
井下钻具组合对于钻头、井下钻具组合以及钻柱,都应该在服务商所规定的限度范围内使用。
对所使用的钻具,只有进行了检测以后,才能使用。
尽量简化钻具组合。
只有在所钻井段有下这种工具的必要时,才下该种工具。
如果刚性钻具下面跟了一套柔性钻具,但又想进行扩眼时,则应尽量减小井下钻具组合的变化。
在设计的钻具组合时,应保证震击器在受拉或受压状态下都能工作,震击器不能处于中性点位置。
特别是在下入一个震击器时,应知道震击器工作原理,对于机械式震击器,要明白震击器泵对其打开力的影响和扭矩对震击器的影响。
无论在什么时候,尽量使用螺旋钻铤。
摘要钻井过程中,常因地层条件复杂,泥浆性能不好及技术措施不当等原因,使钻具陷在井内不能自由活动的现象,称为卡钻。
卡钻是常见的钻井事故之一。
若对发生卡钻的原因判断不准,处理不当,就会拖延钻井时间,浪费大量的人力物力,甚至造成事故恶化与被迫报废油气井。
因此,我们应该认真对待卡钻事故,作好预防工作,杜绝或尽量减少卡钻事故的发生;掌握处理卡钻的先进工具及工艺技术,一旦发生卡钻应能迅速、有效的加以解除,确保安全钻进。
一.各种卡钻的原因、现象和预防1、泥饼粘附卡钻(压差卡钻或泥饼卡钻)在渗透性地层中钻进时,因井内泥浆在压差的作用下,泥浆中的水渗透到地层中,在井壁上形成泥饼,钻进中,由于井眼不可能完全垂直,当井内钻具静止不动时,在井下压差作用下,钻具的一些部位贴向井壁,与井壁泥饼紧密结合(陷于泥饼中),同时井内压差继续进一步使钻具向井壁压得更紧,由此而产生得卡钻称为泥饼粘附卡钻。
井壁的泥饼与钻具间又有较大的摩擦系数,形成巨大的摩擦力,钻具活动遇到很大的阻力,这就是形成泥饼卡钻的原因。
这种卡钻与钻具和泥饼之间磨阻系数,泥饼与钻具接触面积,泥浆液柱压力和地层压力之差等项因素有关。
泥饼的磨阻系数越大,泥饼与钻具的接触面积越大,泥饼液柱压力和地层压力之差越大,就卡得越紧,而泥饼与钻具的接触面积是随钻具在井内泥浆的静止时间的增加,而钻井时所使用泥浆的比重是根据地层压力来确定的,为了平衡下部高压层使用重泥浆钻井时,便会在上部低压或正常压力地层产生很高的压差;或者为了上部高压层使用重泥浆钻开下部正常压力地层或低压地层时,也会产生很大的压力差。
泥饼磨阻系数与泥饼质量.,固体颗粒的种类如粘土、重晶石粉、岩屑的比例、多少、颗粒的大学及颗粒分布等有关。
如井下泥浆性能不好,失水量大、泥饼厚、泥浆净化差、固相含量大、颗粒分布不均匀的条件下,若不活动钻具,在很短时间即可能发生泥饼粘附卡钻。
这种卡钻现象使钻具上提下放困难,且活动钻具的范围随时间的增加越来越小,不能转动;能开泵循环,甚至能大排量洗井,而且泵压正常。
卡钻事故原因分析及处理冯宗伟(长城钻探钻井液公司技术中心,北京)摘要正确分析钻井过程中发生的卡钻事故原因,根据井下卡钻类型做好相关的防卡预案和解卡措施,是实现安全、快速和低成本钻井的关键。
本文分析了钻井过程中所出现卡钻钻井成本。
1 卡钻事故类型及产生的原因1.1 沉砂卡钻用清水钻进或用粘度小、切力低的钻下放遇阻且钻具的上提或下放越来越困难,转动时阻力很大甚至不能转动。
1.2 压差卡钻(泥饼粘附卡钻)凡是使用水基钻井液和有固相钻井液时,钻井液中的自由水在液柱压力大于地层压力所产生的压差作用下,渗入地层,而钻井液的固相部分难以渗入地层,则糊在井壁上形成了一层泥饼。
当钻具接触井壁时,尤其是在钻井液密度较高时在压差的作用下形成一个推力,将钻具压在井壁并嵌入泥饼中。
如果钻具与井壁泥饼所产1)钻井液因素钻井液性能不好,失水量过大,钻井液净化差,固相含量高,加之地层渗透性好,便会在井壁上形成厚厚的泥饼。
如果含沙量高则形成一层“砂饼”,从而提高泥饼的摩阻系数。
若遇到漏失层,钻井液中加入了堵漏材料(如锯末、贝壳渣等),这样同样会提高泥饼的厚度和摩阻力;另外,为了平衡高压地层而采用加重钻井液时,高密的钻井液会在非高压层产生很大的压层钻井液,使钻柱四周有液柱压力存在,可以避免卡钻事故的发生。
4)井身结构井斜过大,会使钻具的大部分贴在井壁上,增加了粘卡的机会。
实践证明,定向井发生粘卡的频率超过了直井。
1.3. 键槽卡钻键槽卡钻多发生在硬地层中,井斜和方位变化大时,形成了急弯(狗腿)的地造成钻头泥包,排量不足而引起的钻头泥包,钻井液性能差引起钻头泥包而产生的卡钻。
1.4.1 泥包卡钻原因1)钻井液循环在没有钻井液循环的情况下钻进,失去了润滑和冷却钻头的手段而造成钻头迅速泥包,甚至烧死牙轮钻头轴承。
在没有钻井液冲洗井壁的情况下,所钻的井眼与液通过,20min左右即可把钻头烧坏,如此时再开泵是开不通的。
干钻引起钻头泥包卡钻的现象主要有:①转盘负荷增大,上提钻具有阻力;②开泵后泵压下降,甚至没有泵压;③钻井液返出正常,钻屑没有返出或突然减少;④井口不返钻井液,此时恢复循环已晚。
键槽卡钻的处理方法
嘿,你知道啥是键槽卡钻不?这玩意儿可麻烦啦!要是遇到键槽卡钻,别慌!咱有办法。
首先,得轻提慢转,就像小心翼翼地解开一个难解的结一样,可不能用力过猛,不然那可就糟糕啦!要是轻提慢转不管用,那就试试下砸下压,这就好比给卡住的地方来一记重拳,说不定就把问题解决了呢。
不过这可得掌握好力度,要是太猛了,那可就危险啦!
在处理键槽卡钻的过程中,安全性和稳定性那可太重要啦!就像走钢丝一样,得时刻小心。
要是不小心,那可就会出大问题。
所以,操作的时候一定要谨慎再谨慎。
键槽卡钻的应用场景可不少呢。
比如说在钻井的时候,要是不小心遇到了键槽,那可就得赶紧处理。
它的优势就是能够快速解决问题,让钻井工作能够顺利进行下去。
这就像在战场上有了一把利器,能够迅速打败敌人。
给你讲个实际案例吧。
有一次,一个钻井队就遇到了键槽卡钻的问题。
他们一开始也很着急,不知道该怎么办。
后来,他们按照正确的方法,轻提慢转,不行就下砸下压,最后成功地解决了问题。
这就说明,只要方法正确,键槽卡钻并不可怕。
键槽卡钻虽然麻烦,但只要我们掌握了正确的处理方法,就能够轻松应对。
所以,遇到键槽卡钻别害怕,勇敢地去解决它吧!。
粘吸卡钻的原因、特征、预防及处理泥包卡钻的原因、特征、预防及处理缩径卡钻的原因、特征、预防及处理落物卡钻的原因、特征、预防及处理卡钻事故的解卡方法活动钻具解卡1)循环钻井液的同时配合活动钻具,卡钻不严重时可以得到解决;(2)沉砂卡钻或井塌卡钻不能上提钻具,避免卡的更死,可以下放和旋转钻具,设法开泵循环,用倒划眼的方法慢慢上提解卡;(3)对键槽、缩径或泥包卡钻起钻遇卡时,可提到原悬重后猛放钻,不可猛力上提,防止卡的更死;(4)下钻遇阻、压得过大而卡钻时,用较大的力量上提解卡;对于压差卡钻,可以采取猛提猛放和转动钻具的方法使较轻的粘附卡钻解脱。
浴井解卡在活动钻具不能解卡时,可以向井内泡油、盐水、泡酸或采用清水循环等方式,泡松粘稠的泥饼,降低粘滞系数,减少与钻具的接触面积,减少压差,从而活动解卡。
震击器解卡1)在钻进中遇到垮塌、粘性、膨胀性等易卡地层,可在钻杆与钻铤之间接上震击器,一旦遇卡,可立即下击或上击解卡。
(2)起钻中遇卡,如缩径、键槽等引起的卡钻经活动不能解卡时,可以在卡点处倒开钻具,再接下震击器,对扣后,下击解卡。
然后循环洗井,上提钻具,如果还卡,可以转动钻具倒划眼轻轻上提。
(3)下钻过程中遇阻,未能及时发现而卡钻,或较轻的粘附卡钻时,可使用上击器上击解卡。
倒扣套铣解卡1)遇到严重的卡钻时,用以上方法不能解除也不能循环时,现场常用倒扣、套铣的方法来取出井内全部或部分钻具。
(2)倒扣是使转盘倒转,将井内正扣钻杆倒出。
每次能倒出的钻杆数量取决于井内被卡钻具螺纹松紧是否一致。
希望从卡点处倒开。
(3)对卡点以下的钻具要下套铣筒将钻具外面(钻具与井壁的环形空间)的岩屑或落物碎屑等铣掉,然后再倒出钻具。
费时很长。
爆炸倒扣、套铣(1)首先测出卡点位置,然后用电缆将导爆索从钻具内送到卡点以上第一个接头螺纹处,在导爆索中部对准接头的同时,将钻具卡点以上的全部重力提起,并给钻具施加一定的倒扣力矩,点燃导爆索使其爆炸。
卡钻事故原因分析及处理冯宗伟(长城钻探钻井液公司技术中心,北京)摘要正确分析钻井过程中发生的卡钻事故原因,根据井下卡钻类型做好相关的防卡预案和解卡措施,是实现安全、快速和低成本钻井的关键。
本文分析了钻井过程中所出现卡钻现象原因,并根据不同的卡钻原因将卡钻分成了沉砂卡钻、压差卡钻、键槽卡钻、泥包卡钻、井塌卡钻、缩径卡钻和落物卡钻等七大类,同时按照不同的卡钻类型制定了相应的防卡解卡措施,为保障井下安全提供了一定的技术支持。
关键词钻井液密度卡钻解卡钻井过程中,由于各种原因造成的钻具陷进井内不能自由活动的现象,称为卡钻[1]。
地层原因、钻井液性能不良、操作不当等都可能造成卡钻。
必须针对不同情况进行分析,以便有效的解卡。
及早地发现井下异常并采取适当措施是防卡的关键。
通过对不同卡钻原因的分析和总结,制定相关的防卡解卡措施,以便减小钻井过程中卡钻事故的发生频率,提高钻速,降低钻井成本。
1 卡钻事故类型及产生的原因1.1 沉砂卡钻用清水钻进或用粘度小、切力低的钻井液钻进时,由于其悬浮岩屑的能力差,稍一停泵岩屑就会下沉,停泵时间越长,沉砂量就越多,尤其是在钻速较快时更是如此,严重时就可能造成下沉的岩屑堵死环空、埋住钻头与部分钻具,形成卡钻。
此时若开泵过猛还会憋漏地层,或卡的更紧。
沉砂卡钻的表现是:接单根或起钻卸开立柱后,钻井液倒返甚至喷势很大,重新开泵循环,泵压很高或憋泵,上提遇卡,下放遇阻且钻具的上提或下放越来越困难,转动时阻力很大甚至不能转动。
1.2 压差卡钻(泥饼粘附卡钻)凡是使用水基钻井液和有固相钻井液时,钻井液中的自由水在液柱压力大于地层压力所产生的压差作用下,渗入地层,而钻井液的固相部分难以渗入地层,则糊在井壁上形成了一层泥饼。
当钻具接触井壁时,尤其是在钻井液密度较高时在压差的作用下形成一个推力,将钻具压在井壁并嵌入泥饼中。
如果钻具与井壁泥饼所产生的摩阻力与钻具在钻井液中的重量之和大于钻机安全提升拉力时,则发生卡钻事故。
