第三章薄膜制造技术光学薄膜可以采用物理汽相沉积（ PVD ）和化学液相沉积（CLD ）两种工艺来获得。
CLD 工艺简单，制造成 本低，但膜层厚度不能精确控制， 膜层强度差，较难获得多层膜，废水废气对环境造成污染， 已很少使用。
PVD 需要使用真空镀膜机，制造成本高，但膜层厚度能够精确控制，膜层强度好，目前已广泛使用。
PVD 分为热蒸发、溅射、离子镀、及离子辅助镀等。
制作薄膜所必需的有关真空设备的基础知识用物理方法制作薄膜，概括起来就是给制作薄膜的物质加上热能或动量，使它分解为原子、分子或少数几 个原子、分子的集合体（从广义来说，就是使其蒸发），并使它们在其他位置重新结合或凝聚。
在这个过程中，如果大气与蒸发中的物质同时存在，那就会产生如下一些问题： ① 蒸发物质的直线前进受妨碍而形成雾状微粒，难以制得均匀平整的薄膜； ② 空气分子进入薄膜而形成杂质； ③ 空气中的活性分子与薄膜形成化合物；④ 蒸发用的加热器及蒸发物质等与空气分子发生反应形成 化合物，从而不能进行正常的蒸发等等。
因此，必须把空气分子从制作薄膜的设备中排除出去，这个过程称为抽气。
空气压力低于一个大气压的状态称为真空， 而把产生真空的装置叫做真空泵，抽成真空的容器叫做真空室，把包括真空泵和真空室在内的设备叫做真空设备。
制作薄膜最重要的装备是真空设备.真空设备大致可分为两类：高真空设备和超高真空设备。
二 者真空度不同，这两种真空设备的抽气系统基本上是相同 的，但所用的真空泵和真空阀不同，而且用于真空室和抽气系统的材料也不同， 下图是典型的高真空设备的原理图，制作薄膜所用的高真空设备大多都属于这一类。
下图是超高真空设备的原理图，在原理上，它与高真空设备 没有什么不同，但是，为了稍稍改善抽气时空气的流动性， 超高真空设备不太使用管子，多数将超高真空用的真空泵直 接与真空室连接，一般还要装上辅助真空泵（如钛吸气泵） 来辅助超高真空泵。
3.1高真空镀膜机 1•真空系统现代的光学薄膜制备都是在真空下获得的。
薄膜制备方法薄膜制备方法是一种将材料制备成薄膜状的工艺过程。
薄膜是指厚度在纳米至微米级别的材料，具有特殊的物理、化学和电学性质，在许多领域具有重要的应用价值。
薄膜制备方法有多种，包括物理气相沉积法、化学气相沉积法、物理溅射法、溶液法等。
一、物理气相沉积法物理气相沉积法是一种利用高温或高能粒子束使材料原子或分子在基底表面沉积形成薄膜的方法。
常见的物理气相沉积方法有热蒸发法、电子束蒸发法和磁控溅射法等。
其中，热蒸发法是通过加热材料使其蒸发，并在基底上沉积形成薄膜；电子束蒸发法则是利用电子束的热能使材料蒸发并沉积在基底上；磁控溅射法是通过在真空室中加入惰性气体，并利用高能电子束轰击靶材使其溅射出原子或离子，从而沉积在基底上形成薄膜。
二、化学气相沉积法化学气相沉积法是一种利用气相反应在基底表面沉积材料的方法。
常见的化学气相沉积方法有化学气相沉积法、低压化学气相沉积法和气相扩散法等。
其中，化学气相沉积法是通过将反应气体在基底表面分解或氧化生成薄膜的方法；低压化学气相沉积法则是在较低的气压下进行反应，以控制薄膜的成分和结构；气相扩散法是通过将反应气体在基底表面进行扩散反应，使材料沉积在基底上。
三、物理溅射法物理溅射法是一种利用高能粒子轰击靶材使其原子或分子从靶表面溅射出来，并沉积在基底上形成薄膜的方法。
物理溅射法包括直流溅射法、射频溅射法和磁控溅射法等。
其中，直流溅射法是利用直流电源加电使靶材离子化并溅射出来；射频溅射法则是利用射频电源产生高频电场使靶材离子化并溅射出来；磁控溅射法则是在溅射区域加入磁场，利用磁控电子束使靶材离子化并溅射出来。
四、溶液法溶液法是一种利用溶液中的材料分子或离子在基底表面沉积形成薄膜的方法。
常见的溶液法包括浸渍法、旋涂法和喷雾法等。
其中，浸渍法是将基底放置在溶液中，使其吸附溶剂中的材料分子或离子，然后通过蒸发或热处理使其形成薄膜；旋涂法是将溶液倒在旋转的基底上，通过离心作用使溶液均匀涂布在基底上，然后通过蒸发或热处理使其形成薄膜；喷雾法则是将溶液喷雾到基底上，通过蒸发或热处理使其形成薄膜。
薄膜材料及其制备技术薄膜材料是指厚度在纳米级别到微米级别的材料，具有特殊的物理、化学和力学性质。
薄膜材料广泛应用于电子、光电、光学、化学、生物医学等领域。
下面将介绍薄膜材料的分类以及常用的制备技术。
薄膜材料的分类：1.无机薄膜材料：如氧化物薄膜、金属薄膜、半导体薄膜等。
2.有机薄膜材料：如聚合物薄膜、膜面活性剂薄膜等。
3.复合薄膜材料：由两种或以上的材料组成的。
如聚合物和无机材料复合薄膜、金属和无机材料复合薄膜等。
薄膜材料的制备技术：1.物理气相沉积技术：包括物理气相沉积（PVD）和物理气相淀积（PVD）两种方法。
PVD主要包括物理气相沉积和磁控溅射，通过将固态金属或合金加热，使其升华或蒸发，然后在基底表面形成薄膜。
PVD常用于制备金属薄膜、金属氧化物薄膜等。
2.化学气相沉积技术：包括化学气相沉积（CVD）和原子层沉积（ALD）两种方法。
CVD通过化学反应在基底表面形成薄膜。
ALD则是通过一系列的单原子层回旋沉积来生长薄膜。
这些方法可以制备无机薄膜、有机薄膜和复合薄膜。
3.溶液法制备技术：包括溶胶-凝胶法、旋涂法、浸渍法等。
溶胶-凝胶法通过溶胶和凝胶阶段的转化制备薄膜。
旋涂法将溶液倒在旋转基底上，通过离心力将溶液均匀分布并形成薄膜。
浸渍法将基底浸泡在溶液中，溶液中的材料通过表面张力进入基底并形成薄膜。
这些方法主要用于制备有机薄膜和复合薄膜。
4.物理沉积法和化学反应法相结合的制备技术：如离子束沉积法、激光沉积法等。
这些方法通过物理沉积或化学反应在基底表面形成薄膜，具有较高的沉积速率和较好的薄膜质量。
综上所述，薄膜材料及其制备技术涉及多个领域，各种薄膜材料的制备方法各有特点，可以选择合适的技术来制备特定性质的薄膜材料。
随着对薄膜材料的深入研究和制备技术的不断进步，薄膜材料在各个应用领域的潜力将会得到更大的发掘。

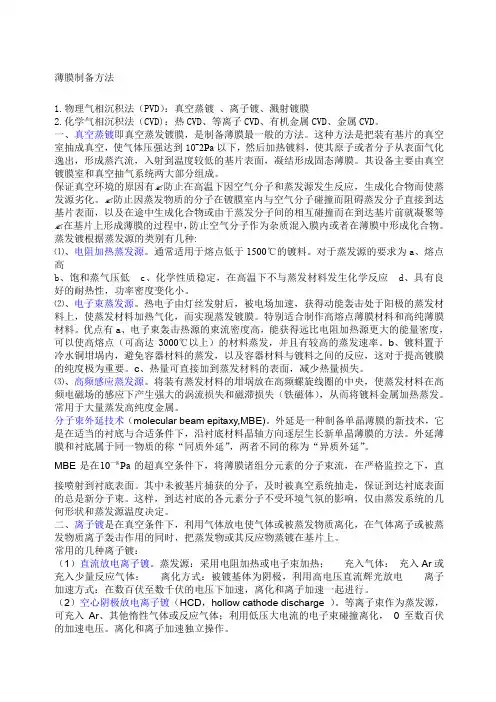

薄膜制备方法1.物理气相沉积法（PVD）：真空蒸镀、离子镀、溅射镀膜2.化学气相沉积法（CVD)：热CVD、等离子CVD、有机金属CVD、金属CVD。
一、真空蒸镀即真空蒸发镀膜，是制备薄膜最一般的方法。
这种方法是把装有基片的真空室抽成真空，使气体压强达到10ˉ2Pa以下，然后加热镀料，使其原子或者分子从表面气化逸出，形成蒸汽流，入射到温度较低的基片表面，凝结形成固态薄膜。
其设备主要由真空镀膜室和真空抽气系统两大部分组成。
保证真空环境的原因有✍防止在高温下因空气分子和蒸发源发生反应，生成化合物而使蒸发源劣化。
✍防止因蒸发物质的分子在镀膜室内与空气分子碰撞而阻碍蒸发分子直接到达基片表面，以及在途中生成化合物或由于蒸发分子间的相互碰撞而在到达基片前就凝聚等✍在基片上形成薄膜的过程中，防止空气分子作为杂质混入膜内或者在薄膜中形成化合物。
蒸发镀根据蒸发源的类别有几种:⑴、电阻加热蒸发源。
通常适用于熔点低于1500℃的镀料。
对于蒸发源的要求为a、熔点高b、饱和蒸气压低c、化学性质稳定，在高温下不与蒸发材料发生化学反应d、具有良好的耐热性，功率密度变化小。
⑵、电子束蒸发源。
热电子由灯丝发射后，被电场加速，获得动能轰击处于阳极的蒸发材料上，使蒸发材料加热气化，而实现蒸发镀膜。
特别适合制作高熔点薄膜材料和高纯薄膜材料。
优点有a、电子束轰击热源的束流密度高，能获得远比电阻加热源更大的能量密度，可以使高熔点（可高达3000℃以上）的材料蒸发，并且有较高的蒸发速率。
b、镀料置于冷水铜坩埚内，避免容器材料的蒸发，以及容器材料与镀料之间的反应，这对于提高镀膜的纯度极为重要。
c、热量可直接加到蒸发材料的表面，减少热量损失。
⑶、高频感应蒸发源。
将装有蒸发材料的坩埚放在高频螺旋线圈的中央，使蒸发材料在高频电磁场的感应下产生强大的涡流损失和磁滞损失（铁磁体），从而将镀料金属加热蒸发。
常用于大量蒸发高纯度金属。
分子束外延技术（molecular beam epitaxy,MBE)。
薄膜的制备方法有哪些薄膜是一种在各种领域都有广泛应用的材料，其制备方法多种多样。
本文将介绍薄膜的制备方法，希望能够对您有所帮助。
首先，薄膜的制备方法可以分为物理方法和化学方法两大类。
物理方法包括蒸发法、溅射法、激光热解法等，而化学方法则包括溶液法、化学气相沉积法等。
接下来，我们将逐一介绍这些方法的具体步骤和特点。
蒸发法是一种常用的物理方法，其制备步骤为首先将原料物质加热至其汽化温度，然后使其在基底上凝结形成薄膜。
这种方法制备的薄膜质量较高，但是成本较高，且只适用于高蒸发温度的材料。
溅射法是另一种常用的物理方法，其制备步骤为将原料物质置于真空室中，通过离子轰击或者电子轰击的方式使其蒸发并沉积在基底表面形成薄膜。
这种方法可以制备多种材料的薄膜，但是设备复杂，成本较高。
激光热解法是一种新型的物理方法，其制备步骤为使用激光热解原料物质，使其在基底上沉积形成薄膜。
这种方法可以制备高质量的薄膜，但是设备成本高，且只适用于特定材料。
溶液法是一种常用的化学方法，其制备步骤为将原料物质溶解在溶剂中，然后将溶液涂覆在基底上，通过溶剂挥发使其形成薄膜。
这种方法成本低，适用范围广，但是薄膜质量较低。
化学气相沉积法是另一种常用的化学方法，其制备步骤为将原料物质的化合物气体在基底表面发生化学反应，形成薄膜。
这种方法可以制备高质量的薄膜，但是设备复杂，成本较高。
总的来说，薄膜的制备方法多种多样，每种方法都有其独特的优点和局限性。
在选择制备方法时，需要根据具体的应用需求和材料特性进行综合考虑。
希望本文能够对您有所帮助，谢谢阅读！。
