上海芯龙半导体有限公司XLSEMI公司简介上海芯龙半导体有限公司座落在中国国家级开发区--上海浦东金桥开发区，是 一家外商投资从事高性能模拟及数模混合集成电路设计的高新企业。
公司专注于设计、开发、测试和销售基于先进的亚微米BIPOLAR、BICMOS、 BCD等工艺技术的模拟及数字模拟混合集成电路产品，以通信，消费类电子，计算 机及计算机接口设备，汽车电子为市场目标，致力成为世界一流的模拟及混合集 成电路设计公司。
主要产品涵盖：电源管理ICs，多媒体音视频信号处理，汽车电 子，半导体照明等领域。
芯龙半导体拥有一批来自国内外顶尖半导体设计公司的资深专家组成的核心 技术团队，具有在电源管理类集成电路领域多款成功产品的开发经验。
通过将这 支资深的技术专家队伍与本地优秀的设计人才相结合，芯龙半导体为客户提供高 品质、具有自主知识产权和成本竞争力的半导体精品芯片、解决方案以及优良的 服务。
芯龙半导体始终坚持以"创新、务实、高效、共赢"为经营理念，为您提供 最适合的半导体解决方案，是您最佳的策略合作伙伴。
XLSEMI公司宗旨芯龙是一家半导体设计公司致力于半导体行业中发展最快 分支--电源管理行业。
芯龙将业界先进的设计技术与本土优势产业链相结合，立 足亚太地区,为客户提供快速高效、高性价比的全系列开关电源 变换产品和服务。
芯龙研发团队具有多年电源管理类产品开发的成功经验,同 时也拥有数项用于高频开关电源芯片开发的核心专利技术；XLSEMI600V 40V最高电压芯龙电源产品简介XL5001 (3A 100K 70V ) XL2576 ( 3A 52K 40V ) XL5002 (2A 100K 600V )XLSEMI DC/DC Converter RoadmapXL1501A ( 4A 150K 40V ) XL2596 Bipolar(降压),高压, ( 3A 150K 40V ) 高性价比(I类) XL1507 ( 3A 150K 40V ) XL1509 Bipolar(降压),车充, ( 2A 150K 40V ) CC,CV Loop (IV) XL4001 XL4002 (2A 52K 40V ) (2A 150K 40V ) Car Charger Car Charger XL4102 (3A 52K 40V ) Car Charger25V5V 52KXL6005 300K 45V Ready BCD工艺(升压),大电 (２~12颗5W LED驱动 ) 流,高性价比(III类) Developing XL6003 300K 45V XL6008 Planning (２~12颗3W LED驱动 ) ( 5A 300K 40V ) XL6001 300K 45V XL6007 (２~12颗1W LED驱动 ) ( 3A 300K 40V ) XL6006 BCD工艺(降压同步 BCD工艺(升压),2~10 ( 2A 300K 40V ) 整流),高频,高效 颗串联LED恒流驱动 率,高性能(IIB类) XL1484 ( 3A 400K 32V ) XL1583 XL1482 XL4101 XL4012 ( 3A 380K 23V ) ( 2A 400K 32V ) (3A 150K 40V ) ( 12A 280K 30V ) XL1580 Car Charger XL4005 ( 2A 380K 25V ) XL2365 ( 5A 380K 25V ) XL1410 XL4202 ( 3A 1.4M 28V ) ( 2A 380K 18V ) XL4003 (4M 2A 5V BCD工艺(降压), ( 4A 380K 25V ) XL1530 集成电感) 低压CD工艺(降 高效率,大电流, XL1411 ( 3A 380K 18V ) 压),同步整流,高 XL4201 高性价比(IIA类) ( 2A 380K 23V ) XL1513 频,高性能(V类) (4M 2A 5V) ( 2A 380K 18V )150K300K380K400K4M开关频率芯龙半导体提供从 2.5V~600V 输入, 从 52K~4M 开关频率,从80%~98%转换效率, 从 0.6V~38V 输出，从 1A~12A 输出电流的开关型直流电源变换全系列高性价比产品。

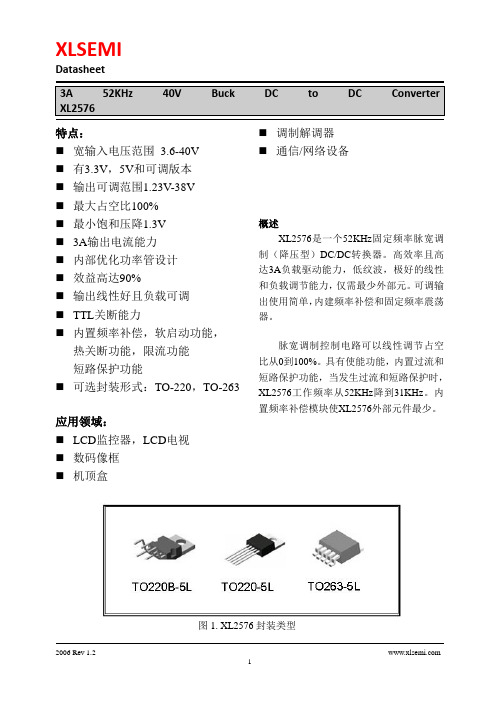

3A 52KHz 40V Buck DC to DC Converter XL2576特点：⏹宽输入电压范围3.6-40V⏹有3.3V，5V和可调版本⏹输出可调范围1.23V-38V⏹最大占空比100%⏹最小饱和压降1.3V⏹3A输出电流能力⏹内部优化功率管设计⏹效益高达90%⏹输出线性好且负载可调⏹TTL关断能力⏹内置频率补偿，软启动功能，热关断功能，限流功能短路保护功能⏹可选封装形式：TO-220，TO-263应用领域：⏹LCD监控器，LCD电视⏹数码像框⏹机顶盒⏹调制解调器⏹通信/网络设备概述XL2576是一个52KHz固定频率脉宽调制（降压型）DC/DC转换器。
高效率且高达3A负载驱动能力，低纹波，极好的线性和负载调节能力，仅需最少外部元。
可调输出使用简单，内建频率补偿和固定频率震荡器。
脉宽调制控制电路可以线性调节占空比从0到100%。
具有使能功能，内置过流和短路保护功能，当发生过流和短路保护时，XL2576工作频率从52KHz降到31KHz。
内置频率补偿模块使XL2576外部元件最少。
图1. XL2576封装类型3A 52KHz 40V Buck DC to DC Converter XL2576引脚设置图2. XL2576引脚结构（顶视图）表格1引脚描述引脚数引脚名描述1 输入电压输入引脚，XL2576工作在直流电压3.6V到40V,外接适合大的旁路电容到地来消除输入噪声。
2 输出功率开关输出引脚（SW）.输出端是提供功率输出的开关结点。
3 GND 接地引脚，做版图时必须小心。
此引脚必须放置在硝特基二极管和输出电容到地的外面，来阻止电感电压噪声引起的开关电流毛刺输入到XL2576。
4 反馈反馈引脚（FB），通过外部电阻来分割回路，反馈是来检测和调节输出电压，反馈端电压是1.23V。
5 ON/OFF 使能引脚。
驱动ON/OFF 引脚为低电平则开启设备，驱动此引脚为高电平则关断设备，悬空默认为低电平。
XL4501⾃带恒压恒流环路的降压型单⽚车充专⽤芯⽚（官⽅中⽂版）n输出电压从1.25V到32V可调n最⼩压差0.3Vn固定150KHz开关频率n最⼤5A开关电流n内置功率MOSn出⾊的线性与负载调整率n内置恒流环路n内置频率补偿功能n内置输出短路保护功能n内置输⼊过压保护功能n内置热关断功能n TO263-5L封装应⽤n车载充电器n电池充电器n LCD电视与显⽰屏n便携式设备供电n通讯设备供电n降压恒流驱动n显⽰器LED背光n通⽤LED照明器，可⼯作在DC8V到36V输⼊电压范围，低纹波，内置功率MOS。
XL4501内置固定频率振荡器与频率补偿电路，简化了电路设计。
PWM控制环路可以调节占空⽐从0~100%之间线性变化。
内置输出过电流保护功能。
内部补偿模块可以减少外围元器件数量。
图1.XL4501封装引脚配置图2. XL4501引脚配置表1.引脚说明引脚号引脚名称引脚描述1 GND 接地引脚。
2 FB 反馈引脚，通过外部电阻分压⽹络，检测输出电压进⾏调整，参考电压为1.25V。
3 SW 功率开关输出引脚，SW是输出功率的开关节点。
4 CS 输出电流检测引脚（IOUT=0.11V/RCS）。
5 VIN 输⼊电压，⽀持DC8V~36V宽范围电压操作，需要在VIN与GND 之间并联电解电容以消除噪声。
150KHz 36V 5A开关电流⾃带恒流环路降压型DC-DC转换器XL4501 ⽅框图图3. XL4501⽅框图典型应⽤图4. XL4501系统参数测量电路图5.XL4501系统参数测量电路(LED恒流驱动订购信息产品型号打印名称封装⽅式包装类型XL4501E1 XL4501E1 TO263-5L 800只每卷XLSEMI⽆铅产品，产品型号带有“E1”后缀的符合RoHS标准。
绝对最⼤额定值（注1）参数符号值单位输⼊电压Vin -0.3到40 V反馈引脚电压V FB-0.3到40 V输出开关引脚电压V SW-0.3到VIN V功耗P D内部限制mW热阻(TO263-5L)R JA30 oC/W (结到环境，⽆外部散热⽚)最⼤结温T J-40到150 oC操作结温T J-40到125 oC贮存温度范围T STG-65到150 oC引脚温度(焊接10秒) T LEAD260 oC ESD (⼈体模型) >2000 V注1: 超过绝对最⼤额定值可能导致芯⽚永久性损坏，在上述或者其他未标明的条件下只做功能操作，在绝对最⼤额定值条件下长时间⼯作可能会影响芯⽚的寿命。
XLSEMI产品应用:1. DVB（机顶盒）﹕XL1513，XL1580，XL1410（12V-3.3V/5V/1A）2．Portable DVD﹕XL1410（12V-5V/0.5A,3.3V/0.5A,1.8V/0.5A），XL1580（12V-5V/1A）3. Video﹕XL1509-5.0S（12V-5V/1A）4．收音机电源：XL1509-ADJ5，车载MP3，MP4：XL1509，XL40016. LCD TV﹕XL1509-5.0/3.3﹑XL2596-5.0﹑7. LCDM﹕XL2596-5.0（12V-5v/3A）﹐XL2596-3.3（15“17“）﹑XL1507-5.0（12V-5V/1.5A）8. Audio﹕XL2596-5.0（12V-5V/3A）9. VOIP﹕XL1509-3.3(12V-3.3V/2A﹑12V-5V/1A)﹑XL2596-3.310. 路由器﹕XL1509，XL1509-3.3，XL1410，XL151311. 液晶显示器﹕XL1501-3.3（12V-3.3V/3A）12．32寸以上液晶电视：XL4005（24V-12V/3A，24V-5V/5A）13．车载DVD：XL1507(12V-5V/1.5A,24V-5V/1.5A)，XL1583(12V-5V/1.5A)14．车载充电器；XL583（12~24V转5V/2A）XL4001/XL4002（12V~36V转5V/1.5A），XL4101/XL4102（12V~36V-5V/2A），XL1509（12V~36V转5V/1.5A），XL2576P（12V~36V转5V/1.5A），XL2576（12V~36V转5V/2A），XL2596（12V~36V转5V/2A）XL4003（12~24V转5V/3A），XL4005（12~24V转5V/4A）车充产品可以替代GL2576，GL2596，494，7500等方案15．MR16射灯：XL4001 3*1W，5*1WLED模组驱动XL4011（低成本MR16方案） 1W，3*1W，3W WLED模组驱动AC12V（DC10~16V）电子变压器升降压供电：XL6003 4*1W，XL6005 4*3W车顶灯恒压输出，降压结构：XL1509车顶灯恒压输出，升压结构：XL6007，XL6008车顶灯恒压输出，升降压结构：XL6007，XL600816．车载冰箱，汽车音响：XL4012（24V-12V/8A）17．电瓶车控制电路板：XL2576，XL2596（24V/36V/45V-12V/5V/3.3V/0.5A）18．安防产品：车载摄像头（小摄像头）高速球供电：XL1509，XL1513，小区，马路，建筑用的大摄像头，高速球供电：XL2596，XL1501摄像头里面用的LED灯驱动：XL1513，XL1530，XL1410市电和蓄电池混合供电：需要升降压应用XL6007,XL6008小区，大厦可视门铃4寸，7寸屏供电：XL1509-ADJ（12V转5V/300mA）19．液晶电视数字屏，电源驱动板：XL1513，XL153020．太阳能路灯，路标灯，庭院灯和5V~32V低压供电LED驱动，升降压应用领域：XL6003，XL6004,XL6005 21．大功率车载电源，降压，限流：XL4003+358，XL4005+358，XL4012+35822．上网本，10.7寸以下的笔记本车载充电器：60W以下的应用升压方案（输入：10V~14V，输出：16V/19V，输出电流：2A，3A）升降压方案（输入：10V~24V，输出：12V/19V，输出电流：2A，3A）：XL6009，XL6010,XL601123．降压型应用：XL4003，XL4005，XL4012可以替代PWM IC+MOS管类似方案升压型应用：XL6007，XL6009，XL6010可以替代PWM IC+MOS管类似方案升降压型应用：SEPIC BUCK-BOOST结构XL6007，XL6009，XL6010可以替代PWM IC+MOS管类似方案24.DVB：XL6007，XL6008马达天线供电(12V BOOST 19V/800mA)可以替代PWM IC+MOS管类似方案CCD/CATVPMP/DSC/DSV/STB/VGA CardDPF(数码相框)PDALED Panel背光LCD Panel背光移动电源应急充电器，可以替代FP5210+MOS，FP6210升压应用领域。
页数：第1 页，共7 页描述221073A01是为产品XL7025制作的演示板，用于DC16V~75V输入，输出15V，输出最大0.3A的应用演示，最高转换效率可以达到85%以上。
XL7025是开关降压型DC-DC转换芯片，最高输入电压100V；固定开关频率150KHz，可减小外部元器件尺寸。
芯片具有出色的线性调整率与负载调整率，输出电压支持1.25V~20V间任意调节。
芯片内部集成过流保护、过温保护、短路保护等可靠性模块。
XL7025为TO252-5L封装，采用标准外部元器件，应用灵活。
DEMO原理图D2VOUT=1.25*(1+R2/R1)引脚介绍页数：第2 页，共7 页物料清单2.CINA、D3用于输入尖峰电压吸收。
性能数据转换效率（不包含输入防反接部分电路）页 数：第 3 页， 共 7 页转换效率： 线性调整率和负载调整率：0.100.150.200.250.3020253035404550556065707580859095Efficiency VS Output currentE f f i c i e n c y (%)Ouput current(A) VIN=24V,VOUT=15V,IOUT=0.1~0.3A VIN=36V,VOUT=15V,IOUT=0.1~0.3A VIN=48V,VOUT=15V,IOUT=0.1~0.3A VIN=60V,VOUT=15V,IOUT=0.1~0.3A VIN=72V,VOUT=15V,IOUT=0.1~0.3A0.100.150.200.250.3014.214.414.614.815.015.215.415.615.8Output voltage VS Output currentO u t p u t v o l t a g e (V )Output current(mA)VIN=24V,VOUT=15V,IOUT=0.1A~0.3A VIN=36V,VOUT=15V,IOUT=0.1A~0.3A VIN=48V,VOUT=15V,IOUT=0.1A~0.3A VIN=60V,VOUT=15V,IOUT=0.1A~0.3A VIN=72V,VOUT=15V,IOUT=0.1A~0.3A热插拔上电输出电压波形：VIN=36VIOUT=0AIOUT=0.3AVIN=48VIOUT=0AIOUT=0.3A页数：第4 页，共7 页VIN=60VIOUT=0A IOUT=0.3A蓝色通道：输入电压波形，10V/格；紫色通道：输出电压波形，5V/格；秒格：1mS/格。
初步数据表2A 150kHz 40V Buck DC DCconverter xl1509 Rev 2.0 Xinlong Semiconductor Limited Corporation Wide input voltage range 4.5v-40V内置频率补偿、热关机功能、限流功能，短路保护功能可选包装：sop-8应用领域：通信/网络设备概述xl1509是一款150kHz固定频率脉冲宽度调制（buck型）DC/DC转换器。
它具有2A负载驱动能力，效率高，纹波低，线性度好。
它具有良好的负载调节能力，只需要最小的外部组件。
输出可调，使用方便，内置频率补偿和固定频率振荡器。
PWM控制电路可以将占空比从0调整到100%。
xl1509具有使能功能，内置过流和短路保护功能，在过流和短路保护的情况下，xl1509的工作频率将从150kHz降低到50KHz。
内置频率补偿模块使xl1509的外部组件最大化。
图1 xl1509封装2A 型150kHz 40V降压型直流直流变换器xl1509初步数据表2.0版新龙半导体有限公司xl1509引脚结构（俯视图）表1引脚描述引脚编号引脚名称VIN电压输入引脚xl1509在V 40V直流电压下工作，输入外接适用于大容量旁路电容器接地，以消除输入噪声。
SW电源开关输出引脚（SW）。
输出是提供电源输出的交换节点。
GND接地针脚必须仔细设计。
该引脚必须放在硝基二极管的外面，输出电容器必须接地，以防止由感应电压输入xl1509的开关电流故障。
FB的反馈引脚（FB）通过一个外部电阻器将回路分开。
反馈用于检测和调整输出电压。
反馈端电压为1.23V。
On/off启用引脚。
如果驱动器的on/off引脚低，设备将被打开；否则，设备将被打开。
如果引脚高，设备将关闭。
初步数据表2A 150kHz 40V降压直流变换器xl1509 Rev 2.0 Xinlong Semiconductor Co.，Ltd.xl1509功能框图典型应用电路图4。
n输出电压从1.25V到32V可调n最小压差0.3Vn固定150KHz开关频率n最大5A开关电流n内置功率MOSn出色的线性与负载调整率n内置恒流环路n内置频率补偿功能n内置输出短路保护功能n内置输入过压保护功能n内置热关断功能n TO263-5L封装应用n车载充电器n电池充电器n LCD电视与显示屏n便携式设备供电n通讯设备供电n降压恒流驱动n显示器LED背光n通用LED照明器，可工作在DC8V到36V输入电压范围，低纹波，内置功率MOS。
XL4501内置固定频率振荡器与频率补偿电路，简化了电路设计。
PWM控制环路可以调节占空比从0~100%之间线性变化。
内置输出过电流保护功能。
内部补偿模块可以减少外围元器件数量。
图1.XL4501封装引脚配置图2. XL4501引脚配置表1.引脚说明引脚号引脚名称引脚描述1 GND 接地引脚。
2 FB 反馈引脚，通过外部电阻分压网络，检测输出电压进行调整，参考电压为1.25V。
3 SW 功率开关输出引脚，SW是输出功率的开关节点。
4 CS 输出电流检测引脚（IOUT=0.11V/RCS）。
5 VIN 输入电压，支持DC8V~36V宽范围电压操作，需要在VIN与GND 之间并联电解电容以消除噪声。
150KHz 36V 5A开关电流自带恒流环路降压型DC-DC转换器XL4501 方框图图3. XL4501方框图典型应用图4. XL4501系统参数测量电路图5.XL4501系统参数测量电路(LED恒流驱动订购信息产品型号打印名称封装方式包装类型XL4501E1 XL4501E1 TO263-5L 800只每卷XLSEMI无铅产品，产品型号带有“E1”后缀的符合RoHS标准。
绝对最大额定值（注1）参数符号值单位输入电压Vin -0.3到40 V反馈引脚电压V FB-0.3到40 V输出开关引脚电压V SW-0.3到VIN V功耗P D内部限制mW热阻(TO263-5L)R JA30 ºC/W (结到环境，无外部散热片)最大结温T J-40到150 ºC操作结温T J-40到125 ºC贮存温度范围T STG-65到150 ºC引脚温度(焊接10秒) T LEAD260 ºC ESD (人体模型) >2000 V注1: 超过绝对最大额定值可能导致芯片永久性损坏，在上述或者其他未标明的条件下只做功能操作，在绝对最大额定值条件下长时间工作可能会影响芯片的寿命。
3A 150KHz 40V Buck DC to DC Converter XL1507Featuresn Wide 4.5V to 40V Input Voltage Range n 5V and adjustable versionsn Output Adjustable from 1.23V to 37Vn Maximum Duty Cycle 100% n Minimum Drop Out 1.5Vn Fixed 150KHz Switching Frequency n 3A Constant Output Current Capability n Internal Optimize Power Transistor n High e fficiencyn Excellent line and load regulation nTTL shutdown capabilityn ON/OFF pin with hysteresis functionnBuilt in thermal shutdown function n Built in current limit functionn Built in second current limit function n Available in TO-252 packageApplicationsn LCD Monitor and LCD TV n Digital Photo Frame n Set-up Box n ADSL ModemnTelecom / Networking EquipmentGeneral DescriptionThe XL1507 is a 150 KHz fixed frequency PWM buck (step-down) DC/DC converter, capable of driving a 3A load with high efficiency, low ripple and excellent line and load regulation. Requiring a minimum number of external components, the regulator is simple to use and include internal frequency compensation and a fixed-frequency oscillator.The PWM control circuit is able to adjust the duty ratio linearly from 0 to 100%. An enable function, an over current protection function is built inside. When second current limit function happens, the operation frequency will be reduced from 150KHz to 50KHz. An internal compensation block is built in to minimize external component count.Figure1. Package Type of XL1507 (TO252-5L)3A 150KHz 40V Buck DC to DC ConverterXL1507Pin Configurations (TO252-5L)Figure2. Pin Configuration of XL1507 (Top View) Table 1 Pin DescriptionPin Number Pin Name Description1 VIN Supply V oltage Input Pin. XL1507 operates from a 4.5V to 40V DC voltage. Bypass Vin to GND with a suitably large capacitor to eliminate noise on the input.2 OUTPUT Power Switch Output Pin (SW). Output is the switch node that supplies power to the output.3 GND Ground Pin. Care must be taken in layout. This pin should be placed outside of the Schottky Diode to output capacitor ground path to prevent switching current spikes from inducing voltage noise into XL1507.4 FEEDBACK Feedback Pin (FB). Through an external resistor divider network, Feedback senses the output voltage and regulates it. The feedback threshold voltage is 1.23V.5 ON/OFF Enable Pin. Drive ON/OFF pin low to turn on the device, drive it high to turn it off. Floating is default low.3A 150KHz 40V Buck DC to DC ConverterXL1507Function BlockFigure3. Function Block Diagram of XL1507Typical Application CircuitFigure4. XL1507 Typical Application Circuit 12V-5V/3A3A 150KHz 40V Buck DC to DC Converter XL1507Ordering InformationOrder Information Marking ID Package Type Packing Type Supplied As XL1507-ADJE1 XL1507-ADJE1 TO252-5L 2500 Units on Tape & Reel XL1507-5.0E1 XL1507-5.0E1 TO252-5L 2500 Units on Tape & ReelXLSEMI Pb-free products, as designated with “E1” suffix in the par number, are RoHS compliant.XL15073A 150KHz 40V Buck DC to DC Converter XL1507Absolute Maximum Ratings（Note1）Parameter Symbol Value Unit Input Voltage Vin -0.3 to 45 V Feedback Pin Voltage V FB-0.3 to Vin VON/OFF Pin Voltage V ON/OFF-0.3 to Vin V Output Switch Pin Voltage V Output-0.3 to Vin V Power Dissipation P D Internally limited mW Thermal Resistance (TO252)R JA50 ºC/W (Junction to Ambient, No Heatsink, Free Air)Operating Junction Temperature T J-40 to 125 ºC Storage Temperature T STG-65 to 150 ºC Lead Temperature (Soldering, 10 sec) T LEAD260 ºC ESD (HBM) 2000 V Note1: Stresses greater than those listed under Maximum Ratings may cause permanent damage to the device. This is a stress rating only and functional operation of the device at these or any other conditions above those indicated in the operation is not implied. Exposure to absolute maximum rating conditions for extended periods may affect reliability.3A 150KHz 40V Buck DC to DC Converter XL1507 XL1507-5.0 Electrical CharacteristicsT a = 25℃;unless otherwise specified.Symbol Parameter Test Condition Min. Typ. Max. Unit System parameters test circuit figure5VOUT OutputV oltageVin = 7V to 40VIload=0.2A to 3A4.8 55.2 VEfficiency ŋVin=12V ,V out=5VIout=3A- 80 - %XL1507-ADJ Electrical CharacteristicsT a = 25℃;unless otherwise specified.Symbol Parameter Test Condition Min. Typ. Max. Unit System parameters test circuit figure5VOUT OutputV oltageVin = 4.5V to 40VIload=0.2A to 3A1.193 1.23 1.267 VEfficiency ŋVin=12V ,V out=3VIout=3A- 73 - %3A 150KHz 40V Buck DC to DC Converter XL1507 Electrical Characteristics (DC Parameters)Vin = 12V, GND=0V, Vin & GND parallel connect a 220uf/50V capacitor; Iout=500mA, T a = 25℃; the others floating unless otherwise specified.Parameters Symbol Test Condition Min. Typ. Max. Unit Input operation voltage Vin 4.5 40 V Shutdown Supply Current I STBY V ON/OFF=5V 80 200 uAQuiescent Supply Current I q V ON/OFF =0V,V FB =Vin2 10 mAOscillator Frequency Fosc 127 150 173 Khz Switch Current Limit I L V FB =0 3.6 4.8 6.9 AON/OFF Pin Threshold V ON/OFF High (Regulator OFF)Low (Regulator ON)1.40.8VI H V ON/OFF =2.5V (OFF) 5 15 uA ON/OFF Pin InputLeakage Current ILV ON/OFF =0.5V (ON) 0.2 5 uAOutput Saturation V oltage V CE V FB=0VI out=3A1.3 1.5 VMax. Duty Cycle D MAX V FB=0V 100 %3A 150KHz 40V Buck DC to DC Converter XL1507 Test Circuit and Layout guidelinesFigure5. Standard Test Circuits and Layout GuidesSelect R1 to be approximately 1K, use a 1% resistor for best stability.C1 and CFF are optional; in order to increase stability and reduce the input power line noise, CIN and C1 must be placed near to PIN1 and PIN3;For output voltages greater than approximately 10V, an additional capacitor CFF is required. The compensation capacitor is typically between 100 pf and 33 nf, and is wired in parallel with the output voltage setting resistor, R2. It provides additional stability for high output voltage, low input-output voltages, and/or very low ESR output capacitors, such as solid tantalum capacitors. CFF=1/(31*1000*R2); This capacitor type can be ceramic, plastic, silver mica, etc. (Because of the unstable characteristics of ceramic capacitors made with Z5U material, they are not recommended.)3A 150KHz 40V Buck DC to DC Converter XL1507XL1507 Series Buck Regulator Design Procedure (Fixed Output)Output Capacitor (COUT)ConditionsInductor (L1)Through Hole Electrolytic Surface Mount TantalumOutput V oltage (V) Load Current (A) Max Input V oltage (V) Inductance (uh) Panasonic HFQ Series (uf/V) Nichicon PL Series (uf/V) A VX TPS Series (uf/V) Sprague 595D Series (uf/V) 5 22470/25 560/16 330/6.3 390/6.3 7 22 560/35 560/35 330/6.3 390/6.3 10 22 680/35 680/35 330/6.3 390/6.3 3 40 33560/35 470/35 330/6.3 390/6.3 6 22470/25 470/35 330/6.3 390/6.3 10 33 330/35 330/35 330/6.3 390/6.3 3.3 2 40 47330/35 270/50 220/10 330/10 8 22470/25 560/16 220/10 330/10 10 22 560/25 560/25 220/10 330/10 15 33 330/35 330/35 220/10 330/10 3 40 47330/35 270/35 220/10 330/10 9 22470/25 560/16 220/10 330/10 20 68 180/35 180/35 100/10 270/10 5 2 40 68180/35 180/35 100/10 270/10 15 22470/25 470/25 100/16 180/16 18 33 330/25 330/25 100/16 180/16 30 68 180/25 180/25 100/16 120/20 3 40 68180/35 180/25 100/16 120/20 15 33330/25 330/25 100/16 180/16 20 68 180/25 180/25 100/16 120/20 12 2 40 15082/25 82/2568/20 68/253A 150KHz 40V Buck DC to DC Converter XL1507 XL1507 Series Buck Regulator Design Procedure (Adjustable Output) Through Hole Output Electrolytic Surface Mount Output CapacitorOutputV oltage (V) PanasonicHFQ Series(uf/V)NichiconPL Series(uf/V)FeedforwardCapacitorA VX TPSSeries(uf/V)Sprague595D Series(uf/V)FeedforwardCapacitor2 820/35 820/35 33nf 330/6.3 470/4 33nf 4 560/35 470/35 10nf 330/6.3 390/6.3 10nf6 470/25 470/35 3.3nf 220/10 330/10 3.3nf 9 330/25 330/25 1.5nf 100/16 180/16 1.5nf 12 330/25 330/25 1nf 100/16 180/16 1nf 15 220/25 220/35 680pf 68/20 120/20 680pf 24 220/35 150/35 560pf 33/25 33/25 220pf 28 100/50 100/50 390pf 10/35 15/50 220pfSchottky Diode Selection TableCurrent SurfaceMount ThroughHoleVR (The same as system maximum input voltage)20V 30V 40V 50V 60V1A √1N5817 1N5818 1N5819√1N5820 1N5821 1N5822√MBR320 MBR330 MBR340 MBR350 MBR360 √SK32 SK33 SK34 SK35 SK36√30WQ03 30WQ04 30WQ05√31DQ03 31DQ04 31DQ053A√SR302 SR303 SR304 SR305 SR306√1N5823 1N5824 1N5825√SR502 SR503 SR504 SR505 SR506√SB520 SB530 SB540 SB550 SB560 5A√50WQ03 50WQ04 50WQ053A 150KHz 40V Buck DC to DC Converter XL1507 Typical System Application for 5V VersionFigure7. XL1507-5.0 System Parameters Test CircuitTypical System Application for ADJ VersionFigure9. XL1507-ADJ System Parameters Test Circuit3A 150KHz 40V Buck DC to DC Converter XL1507Package InformationTO252-5L。
