离心泵的扬程又称为泵的压头

泵的压头的概念泵的压头（或称为扬程）是指泵能输送液体时所需克服的总扬程，通常以米（m）为单位。

它表示了泵在输送液体过程中所能提供的压力能力。

泵的压头是由多个因素共同决定的，包括液体的密度、流速、管路阻力、高低差等。

具体而言，泵的压头通常由以下几个主要部分构成：1. 静态扬程：也称为静头，是液体从泵入口到出口的高度差。

通常，液体流向下时，静态扬程为正值，而流向上时则为负值。

静态扬程是泵的扬程计算中最基本的一部分。

2. 动态扬程：也称为动头，是液体在泵内被加速运动时所产生的动能转化为压力能的结果。

动态扬程与液体流速成正比，即流速越大，动态扬程越高。

泵的设计通常会考虑到所需的动态扬程，以保证液体能够顺利输送。

3. 管路阻力：管路长度、直径、材质以及液体的黏度等因素都会对液体的阻力产生影响。

长管路、小直径管道、高黏度液体都会增加阻力，从而提高泵的压头。

对于需要长距离输送液体的系统，管路阻力往往是决定泵的压力能力的关键因素之一。

4. 泵的效率：泵的效率是指泵所提供的压力能与所需功率之间的比值。

泵的效率直接影响了所需的电力或驱动能源的消耗以及泵的压头。

高效率的泵能够提供更大的压力能，并在输送液体时减少能源的浪费。

除了以上几个主要部分外，泵的压头还受到其他因素的影响，如气候条件和海拔高度等。

在高海拔地区，大气压较低可能会导致泵的实际扬程减小。

因此，在设计和选择泵时，需要考虑这些因素以保证泵能够正常工作。

在实际应用中，了解和计算泵的压头非常重要。

它不仅能够帮助我们选择适合的泵来满足特定的输送需求，还有助于优化系统设计以提高效率节约能源。

对于一些特殊的需求，如长距离输送、高扬程要求或困难的工况，我们可能需要借助专业软件或进行详细的液体力学计算，以确保泵能够正常工作并满足特定的要求。

总而言之，泵的压头是泵的扬程概念的核心，它是泵能够输送液体所需克服的总扬程。

通过了解泵的压头的基本构成和影响因素，我们能够更好地理解泵的工作原理，为系统设计和选择提供指导，并实现高效、可靠的液体输送。

离心泵的压头计算公式
【原创实用版】
目录
1.离心泵的压头概念
2.离心泵的压头计算公式
3.影响离心泵压头的因素
4.离心泵的轴功率计算公式
5.离心泵的扬程计算公式
正文
一、离心泵的压头概念
离心泵是一种常见的水泵类型，它通过离心力将液体输送到高处或远距离。

在离心泵的工作过程中，液体在泵体内产生压力，这个压力被称为压头。

压头是衡量离心泵输送液体能力的重要参数，它决定了液体能够被输送到的高度或距离。

二、离心泵的压头计算公式
离心泵的压头计算公式为：
压头 = (液体密度×流量×扬程) / (泵的效率× 2g)
其中，液体密度是液体的质量除以体积，流量是液体在单位时间内通过泵的体积，扬程是液体在泵的作用下能够提升的高度，泵的效率是泵的输出功率与输入功率之比。

三、影响离心泵压头的因素
离心泵的压头受到多种因素的影响，主要包括：
1.液体密度：液体密度越大，压头越高。

2.流量：流量越大，压头越低。

3.扬程：扬程越高，压头越高。

4.泵的效率：泵的效率越高，压头越高。

四、离心泵的轴功率计算公式
离心泵的轴功率计算公式为：
轴功率 = 液体密度×流量×扬程 / (泵的效率× 550)
其中，液体密度、流量、扬程和泵的效率的含义同上。

五、离心泵的扬程计算公式
离心泵的扬程计算公式为：
扬程 = (压力能 / 液体密度) × (1 / 重力加速度)
其中，压力能是液体在泵内获得的压力能，液体密度和重力加速度的含义同上。

@@( )启动抽真空装置是为了将泵内的空气抽出。

@@√##@@( )sh型泵属于单级双吸离心泵。

@@√##@@( )安全生产的方针是安全第一、事故为零。

@@×##@@( )泵的盘根，在轴封装置中起密封作用。

@@√##@@( )泵轴处于水平位置的离心泵叫立式离心泵。

@@×##@@( )单位质量的液体通过水泵以后所获得的能量叫扬程。

@@√##@@( )电动机长时间不运行，在投入运行前应做绝缘检测。

@@√##@@( )电击是触电时对人体伤害的形式之一。

@@√##@@( )阀门开关方向一般为逆时针为关。

@@×##@@( )法国物理学家巴宾1589年制造第一台离心式水泵。

@@×##@@( )隔膜泵属于容积泵。

@@√##@@( )供水系统是应用一系列不同功能的泵来完成水的全部流程的。

@@√##@@( )截止阀宜安装在蒸汽管网上。

@@√##@@( )离心泵按吸入口可分为单吸式和多吸式。

@@√##@@( )离心泵的能量损失包括机械损失及水力损失。

@@×##@@( )离心泵的效率是它本身的有效功率。

@@×##@@( )离心泵都是单级泵。

@@×##@@( )离心泵是容积泵。

@@×##@@( )离心泵为防止泵停转时，管内介质压回泵内，产生倒转。

在泵出口处要止回阀。

@@√##@@( )离心泵性能曲线是液体在泵内运动规律的内在表现。

@@×##@@( )离心泵允许上扬高度只与输送介质的粘度有关。

@@×##@@( )离心泵在其工作范围内，允许吸上真空高度是随扬程变化的。

@@×##@@( )离心泵在启动前一定要将水泵蜗壳内充满水。

@@√##@@( )离心泵在运转过程中，如果泵内吸入少量空气，仍不会停止吸液。

@@×##@@( )潜水泵由潜水电机和泵体组成。

@@×##@@( )人体的安全电压为36伏。

@@√##@@( )如果泵密封不严，会引起泵上量小或不上量。

个人收集整理-ZQ
1 / 1

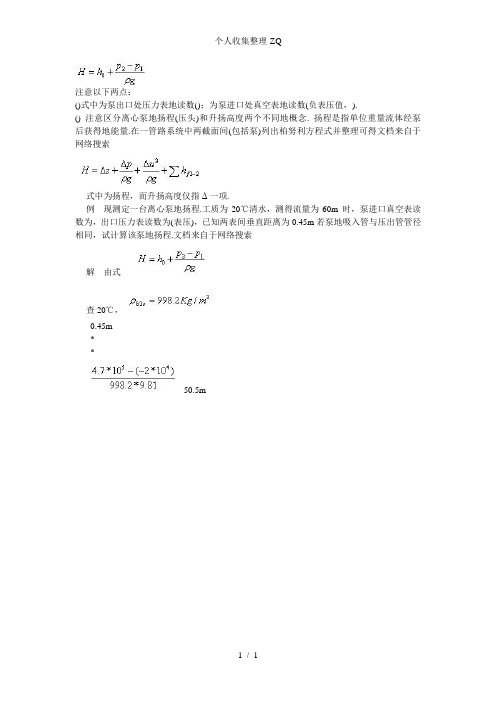

注意以下两点：
()式中为泵出口处压力表地读数()；为泵进口处真空表地读数(负表压值，).
() 注意区分离心泵地扬程(压头)和升扬高度两个不同地概念. 扬程是指单位重量流体经泵后获得地能量.在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得文档来自于网络搜索
式中为扬程，而升扬高度仅指Δ一项.
例 现测定一台离心泵地扬程.工质为20℃清水，测得流量为60m 时，泵进口真空表读数为，出口压力表读数为(表压)，已知两表间垂直距离为0.45m 若泵地吸入管与压出管管径相同，试计算该泵地扬程.文档来自于网络搜索 解 由式
查20℃，
0.45m
*
*
50.5m。

第二章：液体输送机械在化工生产中,为了满足工艺条件的要求,常需把流体从一处送到另一处,有时还需提高流体的压强或将设备造成真空,这就需采用为流体提供能量的输送设备。

为液体提供能量的输送设备称为泵为气体提供能量的输送设备称为风机及压缩机。

它们都是化工厂最常用的通用设备,因此又称为通用机械。

为气体提供能量的输送设备称为风机及压缩机。

它们都是化工厂最常用的通用设备,因此又称为通用机械。

化工生产中被输送的流体是多种多样的,且在操作条件、输送量等方面也有较大的差别,所用的输送设备必须能满足生产上不同的要求。

化工生产又多为连续过程,如果过程骤然中断,可能会导致严重事故,因此要求输送设备在操作上安全可靠。

输送设备运行时要消耗动力,动力费用直接影响产品的成本,故要求各种输送设备能在较高的效率下运转,以减少动力消耗。

为此,必须了解流体输送设备的操作原理、主要结构与性能,以便合理地选择和使用这些通用机械。

第一节液体输送设备液体输送设备的种类很多,按照工作原理的不同,分为离心泵、往复泵、旋转泵与旋涡泵等几种。

其中,以离心泵在生产上应用最为广泛。

２－１－１离心泵一、离心泵的工作原理和主要部件(一) 离心泵的工作原理上图为一台离心泵。

它的基本部件是旋转的叶轮和固定的泵壳。

具有若干弯曲叶片的叶轮安装在泵壳内，并紧固于泵轴上,泵轴可有电动机带动旋转.泵壳中央的吸入口与吸入管路相连接，而在吸入管路底部装有底阀.侧旁的排出口与排出管路相连接,其上装有调节阀.离心泵在启动前需向壳内灌满被输送的液体，启动后泵轴带动叶轮一起旋转，迫使叶片内的液体旋转,液体在离心力的作用下从叶轮中心被抛向外缘并获得了能量，使叶轮外缘的液体静压强提高，流速增大，一般可达15～25m/s。

液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽而使液体的流速逐渐降低，部分动能转变为静压能.于是, 具有较高的压强的液体从泵的排出口进入排出管路,输送至所需的场所。

当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区.由于贮槽液面上方的压强大于泵吸入口处的压强，致使液体被吸进叶轮中心。

扬程的计算公式-CAL-FENGHAI.-(YICAI)-Company One1扬程的计算公式H=P1-P2+速度头差+表位差P1为出口的压力值P2为入口的压力值例如一台泵的流量是1T/h出口入口表位差.0.2M 出口是DN25 入口是DN50的话H=*102-*102)+速度头差+=122.6M 你泵的流量小速度头差可以忽略不计水泵的扬程、流量和功率是考察水泵性能的重要参数：水泵扬程二、扬程H(m)离心泵的扬程又称为泵的压头，是指单体重量流体经泵所获得的能量。

泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的弯曲情况等、转速。

目前对泵的压头尚不能从理论上作出精确的计算，一般用实验方法测定。

泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)，则泵的扬程可用下式计算注意以下两点：(1)式中p2为泵出口处压力表的读数(Pa)；p1为泵进口处真空表的读数(负表压值，Pa)。

(2)注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。

扬程是指单位重量流体经泵后获得的能量。

在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得式中H为扬程，而升扬高度仅指Δz一项。

例2-1现测定一台离心泵的扬程。

工质为20℃清水，测得流量为60m/h时，泵进口真空表读数为，出口压力表读数为(表压)，已知两表间垂直距离为若泵的吸入管与压出管管径相同，试计算该泵的扬程。

解由式查20℃，h= 1Mpa约等于100米汞柱p出口==*100米汞柱=47米汞柱p进口==*100米汞柱=2米汞柱ρ为液体的密度H=（p出口-p进口）/ρ=45米1、水泵扬程选择所谓扬程是指所需扬程，而并不是提水高度，明确这一点对选择水泵尤为重要。

水泵扬程大约为提水高度的～倍。

如某水源到用水处的垂直高度 20米，其所需扬程大约为23～24米。

选择水泵时应使水泵铭牌上的扬程最好与所需扬程接近，这样的情况下，水泵的效率最高，使用会更经济。

第二章流体输送机械一、填空题：1. 某输水的水泵系统,经管路计算得,需泵提供的压头为He=19m水柱,输水量为0.0079m3/s ,则泵的有效功率为___1472W_____2.离心泵的安装高度超过允许安装高度时，会发生__________现象。

3.离心泵的叶轮有_______、_______和________三种类型，若输送浆料或悬浮液宜选用_________。

4.真空泵是一个获得________于外界大气压的设备，它用于抽送设备内的__________压气体，使设备内获得一定的___________。

往复式真空泵用于抽吸___________的气体。

5. 流体输送机械按工作原理可分为_________、_________、_________、___________四大类。

6. 用离心泵向锅炉供水，若锅炉中的压力突然升高，则泵提供的流量_____，扬程_____________。

7.离心泵输送的液体密度变大，则其扬程_________，流量________，效率_________，轴功率_________。

8. 离心泵在启动时应先将出口阀_______，目的是___________________。

往复泵在启动时，其出口阀必须___________.9. 离心泵的扬程是指____________________________能量。

10.离心泵起动时，如果泵内没有充满液体而存在气体时，离心泵就不能输送液体。

这种现象称为__________现象。

11. 离心泵的流量常用＿＿＿＿＿＿＿＿调节。

12.离心泵的性能曲线通常包括＿＿＿＿＿＿＿曲线、＿＿＿__＿＿＿＿和＿＿＿＿＿＿＿＿曲线。

这些曲线表示在一定＿＿＿＿__下，输送某种特定的液体时泵的性能。

13.离心泵铭牌上标明的流量和扬程指的是＿＿＿＿＿＿＿时的流量和扬程。

14. 当离心泵出口阀门开大时，流量＿＿＿，泵出口压力＿＿＿_。

(变大,变小,不变)15. 离心泵的流量调节阀安装在离心泵＿＿＿管路上，关小出口阀门后，真空表的读数＿＿＿＿，压力表的读数＿＿__＿。

水泵的扬程、流量和功率是考察水泵性能的重要参数：水泵扬程二、扬程H(m)离心泵的扬程又称为泵的压头，是指单体重量流体经泵所获得的能量。

泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的弯曲情况等、转速。

目前对泵的压头尚不能从理论上作出精确的计算，一般用实验方法测定。

泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)，则泵的扬程可用下式计算注意以下两点：(1)式中p2为泵出口处压力表的读数(Pa)；p1为泵进口处真空表的读数(负表压值，Pa)。

(2)注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。

扬程是指单位重量流体经泵后获得的能量。

在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得式中H为扬程，而升扬高度仅指Δz一项。

例2-1现测定一台离心泵的扬程。

工质为20℃清水，测得流量为60m/h时，泵进口真空表读数为，出口压力表读数为(表压)，已知两表间垂直距离为若泵的吸入管与压出管管径相同，试计算该泵的扬程。

解由式查20℃，h= 1Mpa约等于100米汞柱p出口==*100米汞柱=47米汞柱p进口==*100米汞柱=2米汞柱ρ为液体的密度H=（p出口-p进口）/ρ=45米1、水泵扬程选择所谓扬程是指所需扬程，而并不是提水高度，明确这一点对选择水泵尤为重要。

水泵扬程大约为提水高度的～倍。

如某水源到用水处的垂直高度 20米，其所需扬程大约为23～24米。

选择水泵时应使水泵铭牌上的扬程最好与所需扬程接近，这样的情况下，水泵的效率最高，使用会更经济。

但并不是一定要求绝对相等，一般偏差只要不超过20％，水泵都能在较节能的情况下工作。

2、铭牌扬程多大为好选择铭牌上扬程远远小于所需扬程的一台水泵，往往会不能满足用户的愿望，即便是能抽上水来，水量也会小得可怜，甚至会变成一台无用武之地的“闲泵”。

是否购买的水泵扬程越高越好？其实不然。
