光的反射作图资料讲解

格式：ppt
大小：66.50 KB
文档页数：4

下载文档原格式

光路作图专题讲解(45张PPT)

①光的直线传播--- 找准“两点”作直线 ②光的反射--- 找准“法线”作等角 ③平面镜成像--- 找准“镜面”作对称 ④折射------- 找准法线位置；分清两角大小
课堂综合练习 1. 在图中作出人看到球的光路图。
2. 在图中，A是平面镜，B是镜前人眼位置，C 是人眼睛在平面镜前看到的烛焰像上的一点。 (1)根据平面镜成像的特点作出像点C对应的物点D。 (2)完成眼睛看到C的光路图（画一条入射光线和反射光线即可）
例5：如图，平面镜前有一个发光点S，如何确定它的像的位置？
S
S’ S
S’
利用光的反射定律作图
利用平面镜成像特点作图
例6: 下图中S为点光源，画出反射光线经过A点的光路图。
S
S’
A
例7: 下图中S为点光源， S’为点光源S的像，确定平面镜的位置。
S
S’
线段SS’的中点
例8:下图中已知同一发光点发出的两条光线，试画出它们经过平面镜反射后的反射光线。
一、光的直线传播规律二、光的反射规律三、平面镜成像特点四、光的折射规律
CONTENTS
目录
01 光的直线传播作图 02 光的反射作图 03 平面镜成像作图 04 光的折射作图
01
光的直线传播作图
一、光的直线传播作图找准“两点”作直线路灯下的影子长度（近短远长）
02
光的反射作图
二、光的反射规律
D
4、S为平面镜MN前的一个
发光点，A为平面镜前某一点，
请在图上画出所有通过A点的
光线
S’
5、如图所示，平面镜前一个发光点S和它的两条光线，请在 S’ 图中作出S在平面镜中的像，并作出这两条光线的反射光线
再见 !

专题一光学作图(课件)

轴的光线经凸透镜折射后的光线。ຫໍສະໝຸດ 2023年中考物理重难点突破
【分析】入射光线平行于凸透镜的主光轴，根据凸透镜的三条特殊光线可知：平行于凸透镜主光轴的光线，经过凸透镜后过另一侧的焦点。所以将入射点与另一侧焦点相连并延长即可，如下图所示：
2023年中考物理重难点突破
【突破】透镜的三条特殊光线
作图依据：平面镜的成像特点【例2】（2022阜新）小丽站在落地镜前看到了自
己的全身像。根据平面镜成像特点，画出她的眼睛 E通过平面镜看到自己右脚上P点像的光路图。
2023年中考物理重难点突破
【分析】作出物点P的像点P′的，连接P′E，与镜面的交点为入射点O，再连接PO，即入射光线， OE为反射光线。如右图所示：【突破】1.根据平面镜成像的特点，像与物关于镜
经过凹透镜光心的光线，传播方向不改变。
2023年中考物理重难点突破
五、综合作图【例5】（2021南充）一束光线射向凸透镜后再经
平面镜反射射出，请将光路图补充完整。
2023年中考物理重难点突破
【分析】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，该光线入射到平面镜，先画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如下图所示：
面对称。 2.所成的像是虚像，所以像要画成虚线。 3.平面镜成像的原理是：像是反射光线的反向延长
线的交点，所以反射光线上的点、入射点、像点在同一直线上，据此可以确定入射点和反射光线。 4.像与物上对应点的连线被镜面垂直平分，这点可以帮助我们确定镜面的位置。
2023年中考物理重难点突破
三、光的折射作图作图依据：光的折射规律【例题3】（2022镇江）光从水射向空气时，入射
2023年中考物理重难点突破

光的反射作图题讲解

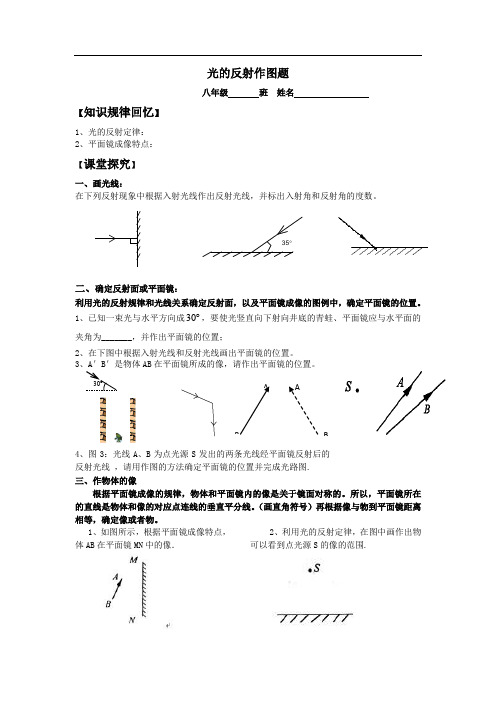

ABAB35︒光的反射作图题八年级班姓名【知识规律回忆】1、光的反射定律：2、平面镜成像特点：【课堂探究】一、画光线：在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数。

二、确定反射面或平面镜：利用光的反射规律和光线关系确定反射面，以及平面镜成像的图例中，确定平面镜的位置。

1、已知一束光与水平方向成︒30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；2、在下图中根据入射光线和反射光线画出平面镜的位置。

3、A＇B＇是物体AB在平面镜所成的像，请作出平面镜的位置。

4、图3：光线A、B为点光源S发出的两条光线经平面镜反射后的反射光线，请用作图的方法确定平面镜的位置并完成光路图.三、作物体的像根据平面镜成像的规律，物体和平面镜内的像是关于镜面对称的。

所以，平面镜所在的直线是物体和像的对应点连线的垂直平分线。

（画直角符号）再根据像与物到平面镜距离相等，确定像或者物。

1、如图所示，根据平面镜成像特点，2、利用光的反射定律，在图中画作出物体AB在平面镜MN中的像．可以看到点光源S的像的范围.四、确定光源或物体位置平面镜成像的原理是光的反射，可以根据这个原理在平面镜和反射光路中确定光源或物体的位置（在光的反射光路图中，入射光线都是由物点发出(可以看成光源)；反射光线的反向延长线的交点就是像点. ）1、如图，作出点光源S 通过平面镜照亮A 点的光路3、利用平面镜成像规律作出光源S 及其像点S ，并把光路补充完整；【能力提升】1、如图9所示是自行车尾灯的反射面示意图，夜间行驶时，后方汽车的灯光照射到尾灯上，尾灯变得十分明亮，便于司机看见，请画一条入射光线的反射光线。

2、如图6，S 是一个发光点，是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和光线SA 经平面镜反射后的反射光线。

【课后反思】SA。

(完整版)光的反射、平面镜成像、折射作图

2、反射定律作图
入射光线、反射光线、界面、法线，（四项中知二求一）
a)求作反射光线 b)求作入射光线
Hale Waihona Puke )求作镜面（应有知识：入反射光线夹角的角平分线是法线）
（隐含条件：已知入射角）
（应有知识：法线与镜面垂直
3、平面镜成像特点作图
物、像、镜面、连线
（四项中知二求一）
A•
Aˊ
B
a)求作虚像
B'
光学作图复习
直线传播同一均匀介质
（影子、日月食、小孔成像）
光源反射两种介质，在另一介质表面
（求角、作光线、法线、平面镜、像）
折射两种介质，进入另一介质内
（判断介质、作光线、法线、界面）
二、作图
1、直线传播（1）路灯下的影子长度
（近短远长）
（2）为什么太阳下物体的影子早晚长中午短？
Aˊ
A• •
B
b)求作实物
B'
c)已知物、像，求作镜面
（1）已知发光点S及像Sˊ,画出平面镜
· S · ·Sˊ
（2）已知两条反射光线，求发光点及像
S
Sˊ
（3）已知发光点S及入射光线，画出反射光线
S·
Sˊ
（4）已知两条反射光线，补充完光路图 S
Sˊ
（5）已知光源S和反射光线经过A点补充完整光路图
S·
·A
Sˊ
4、光的折射作图
（1）、站在岸上的人看到水中的鱼
（2）水中的人看到岸上的树
例1、画图说明要使A点发出的光线恰好经过B点，则入射点应该在哪？并标出入射角。
例2、人眼在什么位置能看到甲、乙两点在平面镜中的像恰好重合？（画图说明）

4光现象作图

第4讲┃ 光现象作图
2．【2013·烟台】如图4－22所示，A、B为某一发光点S 发出的光线经平面镜MN反射后的两条反射光线，试作
出这两条反射光线的入射光线，并确定发光点的位置。【答案】如图所示
第4讲┃ 光现象作图
3．如图4－23所示，请根据平面镜成像的特点，画出物体AB在平面镜MN中所成的像。
射光线。【答案】如图所示
第4讲┃ 光现象作图
9．如图4－29所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出。请画出该过程的光路图。
【答案】图略
第4讲┃ 光现象作图
10．【2013·陕西】在图4－30中画出光线SA经过水池壁
反射后的反射光线和该反射光线射出水面后的折射光线。
有一束激光沿ab方向入射到平面镜S1上。试在图中作出经平面镜S1、S2 反射后的光路，并保留必要的作图痕迹。
第4讲┃ 光现象作图
【答案】如图4-18所示
【解析】“角反射器”的特点是对光线进行两次反射，根据反射定律可知，两次反射后的光线与入射光线是平行的。
第4讲┃ 光现象作图
两个相互垂直的平面镜，不管从哪一个方向射到任意平面镜上的光线，经两次反射后的光线与原来的入射光线都是平行的。
【答案】如图所示
第4讲┃ 光现象作图
4．【2013·南京】如图4－24所示，光斜射到空气和玻璃的分界
面时，发生反射和折射。在图中标出反射角β，并用箭头标
出折射光线的传播方向。【答案】如图所示
第4讲┃ 光现象作图
5．在图4－25中画出平面镜的位置。【答案】如图所示
第4讲┃ 光现象作图
6．如图4－26所示，S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一束光。请在图中画出平面镜的位置和SA

光的反射和折射作图专题

答案如图所示
·新课标
·新课标
第三讲│ 考点梳理
2．根据平面镜成像规律作图步骤：(1)如图K3－3所示，过S点向平面镜作垂线(用虚线画出)。 (2)截取S′点，使S′点到镜面的距离等于S到镜面的距离。画出像点S′点(虚像用虚线画)。
·新课标
第三讲│ 针对训练
针对训练
根据平面镜成像特点，在图K3－4中画出物体AB在平面镜MN中所成的像。
针对训练
如图K3－1所示，某一光线斜射向镜面O点，请在图中作出经│ 考点梳理
考点梳理
考点8 平面镜成像作图 1．根据光的反射规律作图
步骤：(1)如图K3－2所示，从光点S引出两条入射光线，射到平面镜上。 (2)作出两条入射光线的法线。 (3)根据反射定律(反射角等于入射角)作出反射光线。 (4)作出反射光线的反向延长线(用虚线画出)，交点为像点。
·新课标
第三讲│ 考点梳理
3．垂直入射作图光线由空气垂直射入其他介质中时，传播方向不变，反射和折射同时发生，入射角、反射角、折射角均为0。
·新课标
第三讲│ 针对训练
针对训练
1．如图K3－6所示，画出入射光线AO的折射光线。答案如图所示
·新课标
第三讲│ 针对训练
2．如图K3－7所示，一束光线垂直射到玻璃砖的一个面上，作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹。要求在斜面处标出法线。
答案如图所示
·新课标
第三讲│ 考点梳理
考点梳理
考点9 光的折射作图 1．折射光路作图用虚线将法线画出，确定入射角(或折射角)，根据“气大
其他小”的关系做出折射光线(或入射光线)。 2．折射成像作图
步骤：(1)如图K3－5所示，从光点S引出两条光线，射到界面上。

3.2利用光的反射定律作图

A 三）
线为镜面的位置。
二、已知反射光线作入射光线
法线
反射光线
60O
60O
入射光线
方法步骤： 1、先画出法线。先找反射光线与反射面的交点（入射点），过
入射点作垂直于反射面的直线即法线，
2、量出（算出）反射角大小。 3、画出入射光线。根据反射角与入射角相等，作出入射光线（标
箭头）。将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于反射角的线，该线就是入射光线，注意光线方向是从光源射向入射点的。
三、已知入射光线和反射光线确定镜面位置
课本55页第4题试用作图法确定镜面的位置，使斜射的阳光能够竖直向下射入井中
B o
方法步骤：
1、先画出角平分线。
先画出入射光线和反射光线的夹角（ ∠BOA）的角平分线，此线为法线（ ON ）。
镜面
N
2、再画出镜面直线。
过入射光线与反射光线的交点（角的顶点或者说是入射点）作垂直法线的一条直线，该直
一、已知入射光线作反射光线
法线
反射光线
60O
60O 30O
入射光线
方法步骤： 1、先画出法线。先找入射光线与反射面的交点（入射点），过
入射点作垂直于反射面的直线即法线，
2、量出（算出）入射角大小。 3、画出反射光线。根据反射角与入射角相等，作出反射光线
（标箭头）。将法线作为角的一边，以入射点作为角的顶点，在图中作一角等于入射角的线，该线就是反射光线，注意光线方向。

光的反射定律(60张ppt)资料

射光线的夹角等于______。
140° 2021/2/4
1
B
NA
O 图一
20°
图二
16
根据光的反射规律画出反射光线：
αβ
画法：
1、首先找到入射点，过入射点做反射面的垂线为法线，法线要画成虚线。
M
M′
β=α
2、找出入射角，并量出入射角的大小。
3、过入射点和法线做一角，使反射角与入射角相等。
2021/2/4
喂,水坑!
A、迎着月光走时，地面上发亮处是水潭 B、迎着月光走时，地面上暗处是水潭 C、背着月光走时，地面上发亮处是水潭 D、背着月光走时，地面上暗处是水潭。
2021/2/4
1
54
4、完成下列光路图，完成右面的问题
C A、为防止晚上发生汽车追尾，自行车
尾灯应采取结构（）
30°
B、正确放置潜望镜中的平面镜
光射到物体表面时, 被物体表面反射回去(回到原传播介质中)，这种现象叫做光的反射现象。
我们能看到不发光物体就是因为物体反射的光线进入我们的眼睛。
2021/2/4
1
4
2、认知名词：
S
入法反射线射
反
角
角
射
入
光
射
线
光
线
0入
射
点
2021/2/4
1
5
光的反射
法线 ON
N
入射光线 AO A
A.海市蜃楼 B.坐井观天 C.镜花水月 D.立竿见影
2、下列说法中，违反光的反射定律的是（ D ）
A.入射角是0°，反射角也是0°
B.入射角增加10°，反射角也增加10°

反射作图

光的反射定律、平面镜成像作图与实验探究【知识回顾】一、光的反射定律． (1)(三线共面)．反射光线在和所决定的平面内；(因果关系要注意) (2)(法线居中) 跟分别位于的两侧； (3)(两角相等) 等于．(因果关系)．二、平面镜成像．（1）平面镜的作用，一是能改变，二是能。（2）平面镜成像特点：平面镜成像为像，作图时用线，像到镜面的距离与物到镜面距离，与大小相等。即表示像点和物点关于平面镜呈轴对称．【例题讲解】作图法就是根据题目所给的条件，灵活运用有关物理概念和规律，通过作图求解未知量的方法。因此必须要注意作图的规范性，掌握光线、光线的反向延长线、实像、虚像等画法规定，逐步学会这种研究问题的方法。最常用的作图方法是对称法，利用对称法可以方便地解决四种类型的平面镜作图题：（1）确定虚像的位置；（2）确定观察范围或光照范围；（3）确定光路；（4）确定发光点（光源）的位置。总结起来有以下几点： ①平面镜的非反射面要画出短斜线； ②实际光线要画成实线，并用箭头表示光行进的方向。实物用实线表示； ③虚像、法线和光的反射延长线要用虚线表示； ④为了表示实物和虚像的对称点，实物和虚像都标上相应的字母； ⑤要符合光的反射定律和平面镜成像的特点。确定发光点画出最后反射光线一. 画光线利用反射规律，根据入射光线画反射光线或根据反射光线确定入射光线是基础性题目。

例1．光线与镜面成30°角射在平面镜上(如图1)，入射角是多大？试画出反射光线，标出入射角和反射角．二. 作物体的像给出物体和平面镜，作出平面镜内物体的像。例2.作出图2中的物体AB在平面镜中成的像.

三. 确定反射面或平面镜利用光的反射规律和光线关系确定反射面，以及平面镜成像的图例中，确定平面镜的位置。例3.要使反射光线竖直照射到矿井中，在图中画出平面镜的位置并标出平面镜与水平面的夹角。四. 确定光源或物体位置平面镜成像的原理是光的反射，可以根据这个原理在平面镜和反射光路中确定光源或物体的位置。例4. AB、CD是同一光源发出经平面镜反射后的光线, 作出光源S。

4.2.2光的反射和光的折射作图

学案光的折射和光的反射规律作图【知识储备仓】一、光的反射和折射光路图在下图中标出反射光线、折射光线、法线、入射角、反射角、折射角。

二、光的反射定律在反射现象中，反射光线、入射光线和法线都在；反射光线、入射光线分别位于法线；反射角入射角。

反射角随入射角的增大而。

三、光的折射规律光从空气射入水中或其他介质中时，折射角入射角。

光从水或其他介质射入空气中时，折射角入射角。

当入射角增大时，折射角也。

当光从空气垂直射入水中或其他介质中时，传播方向。

【深化学习】画光的反射和光的折射光路图时，注意①法线千万不要掉了，这是第一个就应该找到的。

②光线是线，可是法线是线。

（填“虚”“实”）③画光线时你们最容易忘记的是。

一、光的反射光路图（两角相等）2、已知反射光和介质表面，找入射光。

已知反射光和入射光，找介质表面。

AO图1 图2 图3图5图8二、光的折射光路图（中的角度永远最大）【课堂小结】通过本节课的学习你能够将所学的知识归纳成为一个知识树吗？【下节课你将学习新的知识，请做好预习工作】光的反射的应用——平面镜成像1、探究平面镜成像规律①实验中利用的是平面镜还是玻璃板来成像？。

②实验中需要几根蜡烛？这些蜡烛的外形要什么要求？。

③实验中两根蜡烛都要点燃吗？没点燃的蜡烛起到什么作用？④实验中需要记录，并观察。

⑤为什么是要改变点燃蜡烛的位置重复多次？。

．．．．．．．．．．．加水前加水后第4题图第3题图。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3、作反射面：过O点作法线ON的垂线，该直线为平面镜的位置。
4、标出平面镜的反面。
光的反射作图
一、已知入射光线作反射光线 1、有一束光线沿水平面60°的方向斜射在镜面上，请画出反射光线，并标出反射角的大小。
· 60°
1、找点：入射光线与反射面的交点O。
2、画法线：过O点作反射面的垂线ON(虚线)，找出入射角。
3、画角：在ON另一侧作一角等于入射角（即反射角），另一边就是反射光线。
4、标上入射角和箭头（入射光线方向）。
3、已知反射光线和入射光线，画平面镜的位置
3、OA为光源S发出的一条光线SO经平面镜后的反射光线．请在图中画出平面镜的位置，并标出入射角i和反射点O。
2、画法线：过O点作入射光线和反射光线的角平分线（虚线），另一端标上N。
4、标上反射角和箭头（反射光线方向）。
2、已知反射光线作入射光线 2、图中OB是一条反射光线，与反射面的夹角是45°，请画出入射光线AO，并标出入射角、反射角的大小。
B
·45°
O
1、找点：反射光线与反射面的交点O。
2、画法线：过O点作反射面的垂线ON（虚线），找出反射角。
3、画角：在ON另一侧作一角等于反射角（即入射角），另一边就是入射光线。
