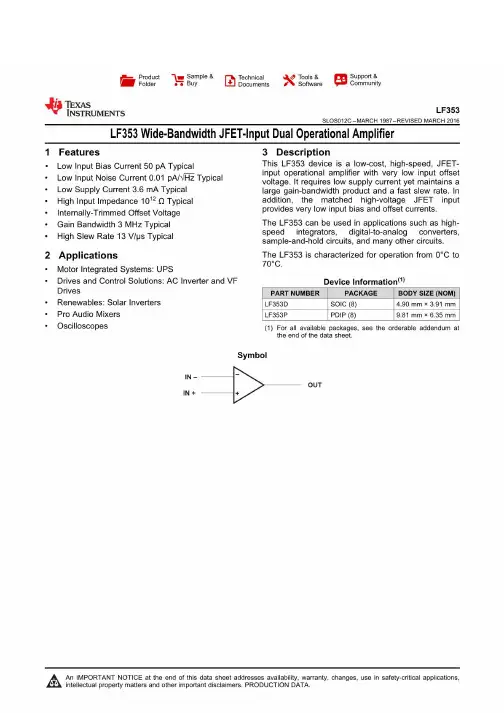

D低输入偏置电流…50 pA型低输入噪声电流0.01 pA/√Hz型低输入噪声电压…18 nV/√Hz型低供电电流…3.6 mA型高输入阻抗…1012年ΩTypD内部削减抵消电压增益带宽……3mhz类型,高转化率…13 V /µs TypdescriptionThis设备是一个低成本、高速、JFET-input运算放大器输入补偿电压很低。
它要求低的供电电流,但LF353保持了一个大的增益带宽产品和快速的转换速度。
此外,调制的高压JFET输入提供非常低的输入偏置和偏置电流。
LF353可用于高速积分器、数模转换器、采样保持电路和许多其他电路。
LF353的特点是在0°C到70°C之间运行。
(每个放大器的输出值+可用选项)包装可用胶带和卷绕。
将后缀R添加到设备类型(即。
LF353DR)。
绝对最大额定参数在操作自由空气的温度范围(除非另外说明)电源电压应用提示(续)由于将输入提高到共模范围内,再次将输入级和放大器置于正常工作模式。
超过单个输入的正共模极限不会改变输出的相位;然而,如果两者都超过了极限,放大器的输出将被迫处于高状态。
放大器的工作将与共模输入电压年龄等于正电源;然而,在这种情况下,增益带宽和旋转速率可能会降低。
当负共模电压荡到负电源的3v以内时,输入偏置伏特可能增加。
每个放大器由齐纳基准分别偏置,允许在±6V功率支持下正常电路运行。
LF353电源电压低于这些可能导致低增益带宽和摆频。
放大器将drivea2kΩ负载电阻±10 v在全温度范围0˚C + 70˚C。
然而,如果放大器被迫驱动更大的负载电流,则可能在负伏特翼上出现输入偏置电压的增加,并最终在正振荡和负振荡上达到有源电流的极限。
LF353应采取措施确保权力supplyfor集成电路不会成为逆转polarityor单位不是无意中安装在asocket向后无限通过resultingforward二极管集成电路中的电流冲击可能导致融合internalconductors和导致破坏单元。

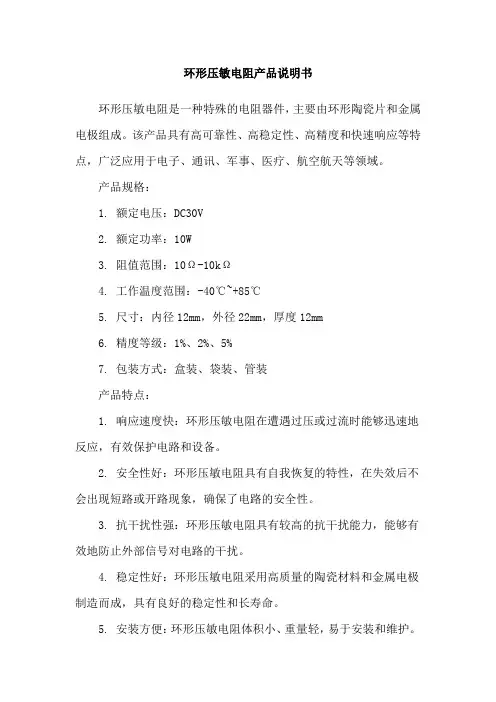

环形压敏电阻产品说明书
环形压敏电阻是一种特殊的电阻器件,主要由环形陶瓷片和金属电极组成。
该产品具有高可靠性、高稳定性、高精度和快速响应等特点,广泛应用于电子、通讯、军事、医疗、航空航天等领域。
产品规格:
1. 额定电压:DC30V
2. 额定功率:10W
3. 阻值范围:10Ω-10kΩ
4. 工作温度范围:-40℃~+85℃
5. 尺寸:内径12mm,外径22mm,厚度12mm
6. 精度等级:1%、2%、5%
7. 包装方式:盒装、袋装、管装
产品特点:
1. 响应速度快:环形压敏电阻在遭遇过压或过流时能够迅速地反应,有效保护电路和设备。
2. 安全性好:环形压敏电阻具有自我恢复的特性,在失效后不会出现短路或开路现象,确保了电路的安全性。
3. 抗干扰性强:环形压敏电阻具有较高的抗干扰能力,能够有效地防止外部信号对电路的干扰。
4. 稳定性好:环形压敏电阻采用高质量的陶瓷材料和金属电极制造而成,具有良好的稳定性和长寿命。
5. 安装方便:环形压敏电阻体积小、重量轻,易于安装和维护。
应用领域:
环形压敏电阻广泛应用于电子、通讯、军事、医疗、航空航天等领域,主要用于过压保护、电流限制、滤波和抑制干扰等方面。

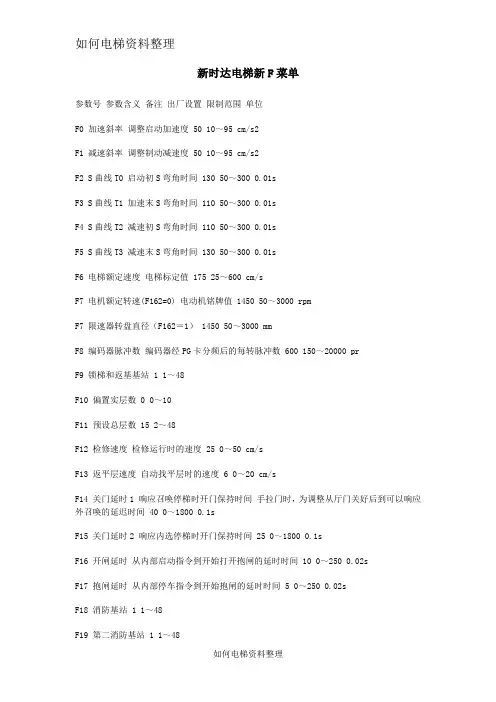

新时达电梯新F菜单参数号参数含义备注出厂设置限制范围单位F0 加速斜率调整启动加速度 50 10~95 cm/s2F1 减速斜率调整制动减速度 50 10~95 cm/s2F2 S曲线T0 启动初S弯角时间 130 50~300 0.01sF3 S曲线T1 加速末S弯角时间 110 50~300 0.01sF4 S曲线T2 减速初S弯角时间 110 50~300 0.01sF5 S曲线T3 减速末S弯角时间 130 50~300 0.01sF6 电梯额定速度电梯标定值 175 25~600 cm/sF7 电机额定转速(F162=0) 电动机铭牌值 1450 50~3000 rpmF7 限速器转盘直径(F162=1) 1450 50~3000 mmF8 编码器脉冲数编码器经PG卡分频后的每转脉冲数 600 150~20000 prF9 锁梯和返基基站 1 1~48F10 偏置实层数 0 0~10F11 预设总层数 15 2~48F12 检修速度检修运行时的速度 25 0~50 cm/sF13 返平层速度自动找平层时的速度 6 0~20 cm/sF14 关门延时1 响应召唤停梯时开门保持时间手拉门时,为调整从厅门关好后到可以响应外召唤的延迟时间 40 0~1800 0.1sF15 关门延时2 响应内选停梯时开门保持时间 25 0~1800 0.1sF16 开闸延时从内部启动指令到开始打开抱闸的延时时间 10 0~250 0.02sF17 抱闸延时从内部停车指令到开始抱闸的延时时间 5 0~250 0.02sF18 消防基站 1 1~48F19 第二消防基站 1 1~48F20 延迟返基时间 0 0~300 sF21 平层开关动作延迟时间 2 0~500 msF22 并联时第二基站 0:没有第二基站 0 1~48F23 并联模式 0-单梯或并联主梯 1-并联副梯 2-群控 0 0~2F24 驱动模式 0-数字量 1-模拟量 1 0~4F25 输入类型1 X0-X15输入点的常开或常闭设置 481 0~65535F26 输入类型2 X16-X31输入点的常开或常闭设置 0 0~65535F27 输入类型3 TX0-TX15输入点的常开或常闭设置 143 0~65535F28 输入类型4 TX16-TX31输入点的常开或常闭设置 0 0~65535F29 服务层站1 设定各层站是否可停靠1-16楼 65535 0~65535F30 服务层站2 设定各层站是否可停靠17-32楼 65535 0~65535F31 服务层站3 设定各层站是否可停靠33-48楼 65535 0~65535F32 数字量时设置变频器的类型代码 0: YASKAWA,CT,FUJI, CT MENTOR II 1: SIMENS2: KEB3:MICO4:SEIE5:Dietz 0 0~5F33 自动运行间隔 100 50~65535 0.1sF34 自动运行次数 5000 0~65535F35 消防模式 0:中国(包括港、澳)标准1:北美标准 12:北美标准 2 0 0~2F36 抱闸开关触点检测时间无该触点检测时设为0 0 0~300 0.02sF37~ F39 备用*F40 运行次数限制 0~65535 100*F41 防犯罪运行基站 1 1~48 16位板F42 keb变频器配异步电动机 0-否 1-是 0 0~1*F43 液晶上三洋富士标志的切换 0-三洋 1-富士 0 0~1 16位板F43 司机状态时蜂鸣和按钮灯模式 0-无蜂鸣无闪烁(标准司机模式)1-有蜂鸣无闪烁(标准司机模式) 2-无蜂鸣有闪烁(标准司机模式)3-有蜂鸣有闪烁(标准司机模式) 16-无蜂鸣无闪烁(老式司机模式)17-有蜂鸣无闪烁(老式司机模式) 18-无蜂鸣有闪烁(老式司机模式)19-有蜂鸣有闪烁(老式司机模式) 00~19 32位板053后的程序版本可以选择16以上的参数F44 RS-485串行通讯本机地址 255:RS-232通信 255 0~31,255F45 单层或多层减速距离(只有一个段速时也是多层减速距离) 130 40~250 CmF46 双层或多层减速距离(只有两个段速时也是多层减速距离,只有一个段速时不用) 3 10 150~450 CmF47 三层或多层减速距离(只有三个段速时也是多层减速距离,只有两个以下段速时不用) 400 250~650 CmF48 数字量段给定时再平层时间设定 15 0~100 0.02sF49 自动返基站有效 0:无 1:有,返基后闭门待梯 2:有,返基后开门待梯 0 0~2F50 前开门允许1 1-16楼 65535 0~65535F51 前开门允许2 17-32楼 65535 0~65535F52 前开门允许3 33-48楼 65535 0~65535F53 后开门允许1 1-16楼 0 0~65535F54 后开门允许2 17-32楼 0 0~65535F55 后开门允许3 33-48楼 0 0~65535F56 上平层调整 50对应基准值 50 0~100 MmF57 下平层调整 50对应基准值 50 0~100 MmF58 从内部起动指令到速度曲线给出的延时时间 35 0~250 0.02sF59 平层速度调整当该值小于30,标准模式;大于30时,停层方式和多段速相同 18 0~100 mm/sF59 有否通信专用识别码选择 0:有 1:无 0 0~1 青岛富士F60 调速器进线接触器触点检测与否 0-不检测 1-检测 1 0~1F61 到站钟和到站灯的给出时离平层位置的距离 1200 0~2000 mmF62 防打滑运行限制时间 2250 1000~2250 0.02sF63 强行多段速段速数设置0:没有 1:2段速 2:3段速 3:4段速 4: 5段速 0 0~4F64 检修时能否点动操作门 0:不能 1:能够 0 0~1F65~F112 层楼显示代码F114 备用F115 连续多少时间关门不能关到位就反向开门的设定值有自动门机但没有门限位开关时,为从开始关门到关门限位动作的时间调整 80 30~300 0.1sF116 连续多少时间开门不能开到位就反向关门的设定值有自动门机但没有门限位开关时,为从开始开门到开门限位动作的时间调整 80 30~300 0.1sF117 强迫关门或保持开门按钮按过后的开门保持时间设定值 600 100~6000 0.1sF118 残疾人操作时的开门保持时间设定值 100 40~300 0.1sF119 偏置假层数 0 0~10F120 防捣乱指令数 5 0~10F121 开通强迫关门功能 1:开通 0 0~1F122 从断开抱闸接触器到抱闸抱住的动作时间 25 0~250 0.02sF123 召唤分类 0:只有前门召唤 1:有前门召唤和后门召唤2:有前门召唤和残疾人用召唤 3:有前门召唤、后门召唤及残疾人用召唤 0 0~3F124 贵宾层 0:表示贵宾层由开关位置决定 1 0~48F125 两平层开关间距离仅两层楼电梯使用 20 5~50 CmF126 短层减速距离当两层楼之间的距离在30~2000时,用检修速度运行时的减速距离 2 0 0~50 MmF127 平层插板长度仅两层楼电梯使用 22 7~60 CmF128 开关门模式设定 0~7:都是有开关门限位开关或无自动门机0:标准模式1:开关门自保模式2:关门自保模式3:开门自保模式4:运行时关门自保模式6:手拉门(有轿门、有上下集选)7:手拉门(有轿门、只有一召唤按钮)8:手拉门(无轿门、只有一只召唤按钮)16~23:都是有自动门机但无开关门限位开关16:标准模式17:开关门自保模式18:关门自保模式19:开门自保模式20:运行时关门自保模式22:手拉门(有上下集选)23:手拉门(只有一召唤按钮)F129 开通提前开门和开门再平层功能 0:都没有1:有提前开门2:有开门再平层3:两功能都开通 0 0-3F130 门区开关是否独立 0:没有门区开关独立(门区信号参照平层开关)1:前门门区开关独立2:后门门区开关独立3:前、后门门区开关都独立0 0~3F131 设定有后门操纵箱 1:有 0 0/1F132 设定有残疾人用操纵箱 1:有 0 0/1F133 设定有副操纵箱 1:有 0 0/1F134~ F136 真层向量都是65535 0~65535F137~ F139 NS-SW功能时设定的服务层都是65535 0~65535F140~F144 电梯ID号远程监控时,被监控电梯的识别号F145~F151 电话号码远程监控时,被监控电梯所连接的电话线的电话号码F152 自动关风扇,照明延迟时间 180 0~1800 (秒)32位板F153 是否有厅、轿门锁回路分开并有不一致故障检测 0:无 1:有 0 0~65535 32位板F153 仅供显示用的额定速度 0:表示实际速度否则根据该速度作为额定速度来显示 0 0~65535 CM/S 仅沈阳三洋E板程序F154 变频器前接触器的性质(KMC) 0:有前级接触器且断安全回路时断该接触器1:有前级接触器但断安全回路时不断该接触器2:无前级接触器0 0~65535 32位板F155 方向信号是否以迅达方式显示 0:否1:是 0 0~65535 32位板F156 是否有门锁继电器和安全回路继电器 0:有1:无 0 0~65535 32位板F157 顶层ACCESS的可运行范围 1500 0~3000 (毫米)广日板(北美)F157 四层或多层运行减速距离(只有四个段速时也是多层减速距离,只有三个以下段速时不用) 500 350~800 (厘米)青岛富士F158 底层ACCESS的可运行范围 1500 0~3000 (毫米)广日板(北美)F158 多层运行减速距离(有五个段速时才用) 600 450~1000 (厘米)青岛富士F159 是否有ACCESS功能 0:否1:是 0 0~65535 广日板F160 是否开通人工去除错误指令功能 0:否1:是迅达:0其它:1 0~65535 32位板F161 是否开通每天时间段封锁各层楼功能 0:否1:是 0 0~65535 32位板F162 测位置的编码器装在马达侧还是限速器侧如果是北美还有有无旁接轿内急停开关的ST继电器选择 0:马达侧,无ST继电器1:限速器侧,无ST继电器2:马达侧,有ST继电器3:限速器侧,有ST继电器0 0~65535 (广日板)F163 有否功能扩展板(紧急平层装置、地震运行、大楼紧急电源操作)以及大楼紧急电源操作(OEPS)时是否继续运行(仅单梯或并联时) 0:无扩展板、无继续运行2:有扩展板、无继续运行3:有扩展板、有继续运行 0 0~65535 32位板F164 称量装置类型 0:系统不处理称量信号1:称量信号输入主板、但超、满载等信号来自开关(2:称量信号输入轿厢板、但超、满载等信号来自开关)3:称量信号输入主板、超、满载等信号也由称量信号计算(4:称量信号输入轿厢板、超、满载等信号也由称量信号计算)0 0~65535 32位板F165 调试运行(不开门) 0:正常 1:不开门 0 0~65535F166 反向时消指令功能选择 0:有 1:无 0 0~65535 北美F168 IC卡服务电梯编号 0 1~255F169 IC卡上下召唤选择 0:下召唤 1:上召唤 0 0~1F170 有轿内IC卡登记指令功能时,对应1~16楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1:对应层楼需刷卡登记指令;如果该位是0:对应层楼不需刷卡登记指令;0 0~65535F171 有轿内IC卡登记指令功能时,对应17~32楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1:对应层楼需刷卡登记指令;如果该位是0:对应层楼不需刷卡登记指令;0 0~65535F172 有轿内IC卡登记指令功能时,对应33~48楼需IC卡刷卡的选择数据中每位对应1层楼如果该位是1:对应层楼需刷卡登记指令;如果该位是0:对应层楼不需刷卡登记指令;0 0~65535。

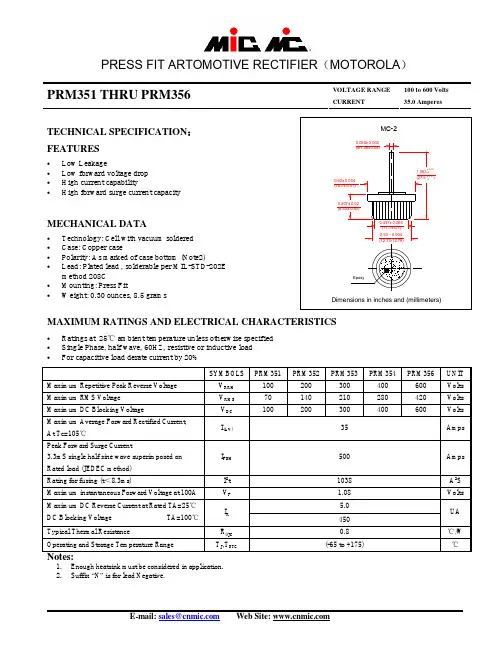

VOLTAGE RANGE 100 to 600 Volts PRM351 THRU PRM356CURRENT35.0 AmperesTECHNICAL SPECIFICATION : FEATURES• Low Leakage• Low forward voltage drop • High current capability•High forward surge current capacityMECHANICAL DATA• Technology: Cell with vacuum soldered • Case: Copper case• Polarity: As marked of case bottom (Note2)• Lead: Plated lead , solderable per MIL-STD-202E method 208C• Mounting: Press Fit•Weight: 0.30 ounces, 8.5 gramsMAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS• Ratings at 25℃ ambient temperature unless otherwise specified • Single Phase, half wave, 60HZ, resistive or inductive load •For capacitive load derate current by 20%SYMBOLS PRM351 PRM352 PRM353 PRM354 PRM356 UNIT Maximum Repetitive Peak Reverse Voltage V RRM 100 200 300 400 600 Volts Maximum RMS Voltage V RMS 70 140 210 280 420 Volts Maximum DC Blocking VoltageV DC 100200300 400600Volts Maximum Average Forward Rectified Current, At Tc=105℃I (AV)35AmpsPeak Forward Surge Current3.3mS single half sine wave superimposed on Rated load (JEDEC method) I FSM 500 Amps Rating for fusing (t <8.3ms)I 2t 1038 A 2S Maximum instantaneous Forward Voltage at 100A V F 1.08Volts 5.0 Maximum DC Reverse Current at Rated TA=25℃ DC Blocking Voltage TA=100℃ I R 450 UA Typical Thermal ResistanceR θJC 0.8 ℃/W Operating and Storage Temperature RangeT J ,T STG(-65 to +175)℃Notes:1. Enough heatsink must be considered in application.2. Suffix “N ” is for lead Negative.VOLTAGE RANGE 100 to 600 Volts PRM351 THRU PRM356CURRENT35.0 AmperesRATINGS AND CHARACTERISTIC CURVES PRM351 THRU PRM356F1G.4 FORWARD ROWER DISSIPATIONF1G.2 MAXIMUM NON-REPETITIVE PEAKFORWARD SURGE CURRENTF1G.1 TYPICAL FORWARD CURRENTDERATING GURVEAVERAGE FORWARD CURRENT, (A)A V E R A G E P O W E R D I S S I P A T I O N (W )NUMBER OF CYCLES AT 60 Hz1006040201086421P E A K F O R W A R D S U R G E C U R R E N T ,(A )A V E R A G E F O R W A R D C U R R E N T ,(A )AMBIENT TEMPERATURE, ()℃1251001501757550250.11.0101000INSTANTANEOUS FORWARD VOLTAGE,(V)I N S T A N T A N E O U S F O R W A R D C U R R E N T ,(A )F1G.3 TYPICAL INSTANTANEOUS FORWARD CHARACTERISTICS8020406000102030405040301020。

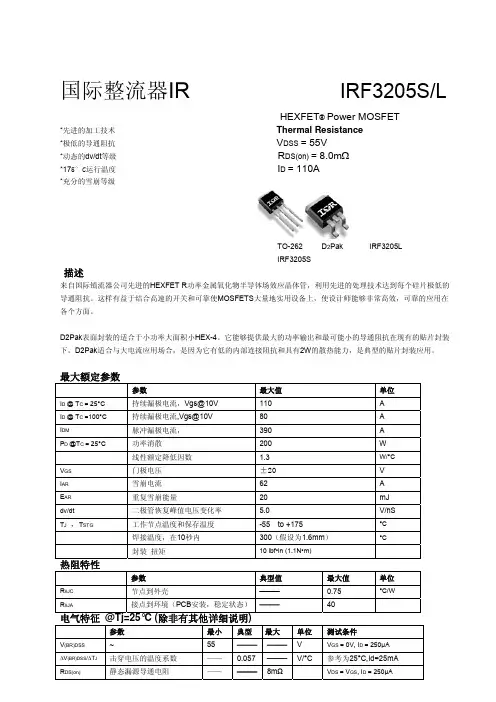

国际整流器IR IRF3205S/LHEXFET® Power MOSFET*先进的加工技术Thermal Resistance*极低的导通阻抗V DSS = 55V*动态的dv/dt等级R DS(on) = 8.0mΩ*175°C运行温度I D = 110A*充分的雪崩等级TO-262 D2Pak IRF3205LIRF3205S描述来自国际镇流器公司先进的HEXFET R功率金属氧化物半导体场效应晶体管,利用先进的处理技术达到每个硅片极低的导通阻抗。
这样有益于结合高速的开关和可靠使MOSFETS大量地实用设备上,使设计师能够非常高效,可靠的应用在各个方面。
D2Pak表面封装的适合于小功率大面积小HEX-4。
它能够提供最大的功率输出和最可能小的导通阻抗在现有的贴片封装下。
D2Pak适合与大电流应用场合,是因为它有低的内部连接阻抗和具有2W的散热能力,是典型的贴片封装应用。
最大额定参数参数最大值单位I D @ T C = 25°C持续漏极电流,Vgs@10V 110 AI D @ T C =100°C持续漏极电流,Vgs@10V 80 AI DM脉冲漏极电流,390 AP D @T C = 25°C功率消散200 W 线性额定降低因数 1.3 W/°CV GS门极电压±20 VI AR雪崩电流62 AE AR重复雪崩能量20 mJ dv/dt二极管恢复峰值电压变化率 5.0 V/nS T J,T STG工作节点温度和保存温度-55 to +175 °C焊接温度,在10秒内 300(假设为1.6mm)°C封装扭矩10 lbf•in (1.1N•m)热阻特性参数典型值最大值单位RθJC节点到外壳——0.75 °C/WRθJA接点到环境(PCB安装,稳定状态)——40电气特征 @Tj=25°C (除非有其他详细说明)参数最小典型最大单位测试条件V GS(th)门极开启电压 2.0—— 4.0 V VDS = 25V, ID = 62A .g fs前向跨导 44———— sVDS = 25V, ID = 62A . ————100V DS =25V,V GS =0V,T J =150℃I DSS漏源漏电流————-100uA V DS =-20V Q g 总体门极电荷 ————146Q gs 门源电荷 ————35Q gd 门漏电荷 ————54 nC I D =62A V DS =44V V GS =10V,See Fig.6 and 13t d(on)打开延时 ——14 ——t r 上升时间 ——101 ——t d(off)关断延时 ——50 ——t f下降时间 ——65 ——ns V DD =28VI D =62A R G =4.5Ω V GS=10V,See Fig.6and 13 L D 内部漏极自感 —— 4.5 ——L S内部源极自感——7.5——nHBetween lead,6mm(0.25in) From package And center of die contactC ISS 输入电容量 ——3247 ——C DSS 输出电容量 ——781 ——C RSS 反向恢复时间 ——211 ——pF VGS =0VVDS=25Vf=1.0MHz.See Fig.5E AS反向恢复电荷——1050○6 264 mJ I AS =62A,L=138uH漏源极限和特征参数 最小 典型 最大 单位 测试条件I S持续源极电流(自身二极管)————110I SM脉冲源极电流(自身二极管)————390AMOSFET symbol showing the integral reverse p-n junctiondiode.V SD 二极管前向压降 ———— 1.3 V T J =25℃,I S =62A,V GS =0V 4t rr 反向恢复时间 ——69 104ns Q rr 反向恢复电荷 ——143 215 nc T J =25℃,I F =62A di/dt=100A/us4t on前向恢复时间内在打开时间是可以忽略的(打开受控于L S +L D )注意:○1反复级别:脉宽小于最大值。

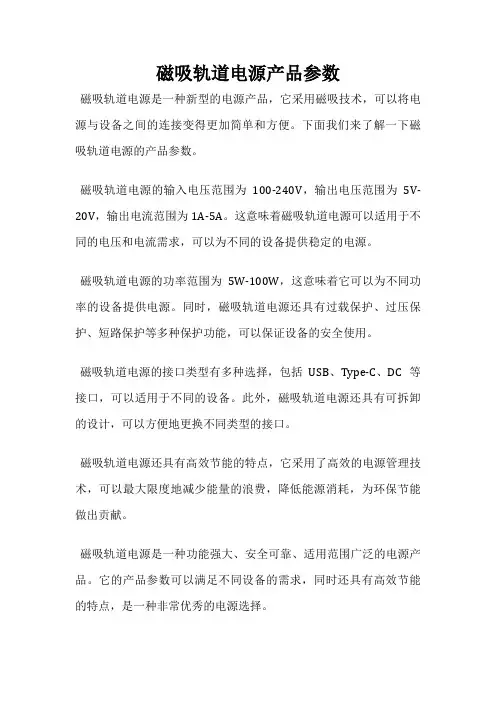

磁吸轨道电源产品参数
磁吸轨道电源是一种新型的电源产品,它采用磁吸技术,可以将电源与设备之间的连接变得更加简单和方便。
下面我们来了解一下磁吸轨道电源的产品参数。
磁吸轨道电源的输入电压范围为100-240V,输出电压范围为5V-20V,输出电流范围为1A-5A。
这意味着磁吸轨道电源可以适用于不同的电压和电流需求,可以为不同的设备提供稳定的电源。
磁吸轨道电源的功率范围为5W-100W,这意味着它可以为不同功率的设备提供电源。
同时,磁吸轨道电源还具有过载保护、过压保护、短路保护等多种保护功能,可以保证设备的安全使用。
磁吸轨道电源的接口类型有多种选择,包括USB、Type-C、DC等接口,可以适用于不同的设备。
此外,磁吸轨道电源还具有可拆卸的设计,可以方便地更换不同类型的接口。
磁吸轨道电源还具有高效节能的特点,它采用了高效的电源管理技术,可以最大限度地减少能量的浪费,降低能源消耗,为环保节能做出贡献。
磁吸轨道电源是一种功能强大、安全可靠、适用范围广泛的电源产品。
它的产品参数可以满足不同设备的需求,同时还具有高效节能的特点,是一种非常优秀的电源选择。

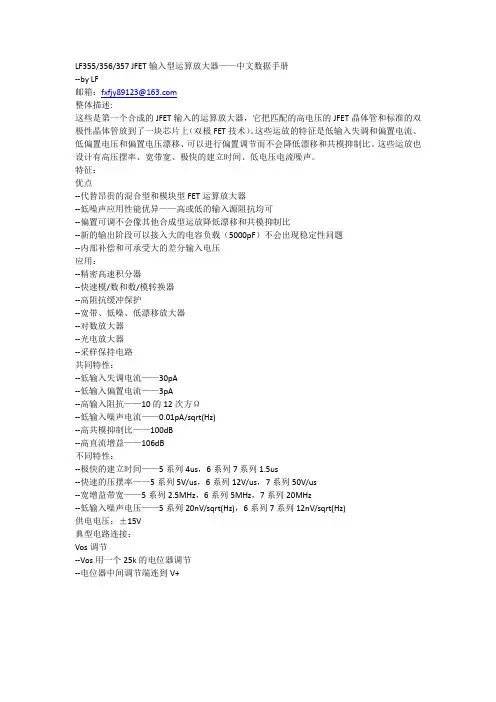

LF355/356/357 JFET输入型运算放大器——中文数据手册--by LF邮箱:fxfjy89123@整体描述:这些是第一个合成的JFET输入的运算放大器,它把匹配的高电压的JFET晶体管和标准的双极性晶体管放到了一块芯片上(双极FET技术)。
这些运放的特征是低输入失调和偏置电流、低偏置电压和偏置电压漂移、可以进行偏置调节而不会降低漂移和共模抑制比。
这些运放也设计有高压摆率、宽带宽、极快的建立时间、低电压电流噪声。
特征:优点--代替昂贵的混合型和模块型FET运算放大器--低噪声应用性能优异——高或低的输入源阻抗均可--偏置可调不会像其他合成型运放降低漂移和共模抑制比--新的输出阶段可以接入大的电容负载(5000pF)不会出现稳定性问题--内部补偿和可承受大的差分输入电压应用:--精密高速积分器--快速模/数和数/模转换器--高阻抗缓冲保护--宽带、低噪、低漂移放大器--对数放大器--光电放大器--采样保持电路共同特性:--低输入失调电流——30pA--低输入偏置电流——3pA--高输入阻抗——10的12次方Ω--低输入噪声电流——0.01pA/sqrt(Hz)--高共模抑制比——100dB--高直流增益——106dB不同特性:--极快的建立时间——5系列4us,6系列7系列1.5us--快速的压摆率——5系列5V/us,6系列12V/us,7系列50V/us--宽增益带宽——5系列2.5MHz,6系列5MHz,7系列20MHz--低输入噪声电压——5系列20nV/sqrt(Hz),6系列7系列12nV/sqrt(Hz)供电电压:±15V典型电路连接:Vos调节--Vos用一个25k的电位器调节--电位器中间调节端连到V+驱动容性负载--对于LF155/6 R=5k--对于LF357 R=1.25k--由于独特的输出平台设计,这些放大器能够驱动大的容性负载并且能保持稳定性。
Cl(MAX)≈0.01uF--建立时间(Ts)≈5us大功率带宽放大器--小于等于1%的失真度,20V峰峰值的输出抖动,功率带宽为500kHz建立时间测试电路--LF155/6连接成单位增益变频器来测试建立时间,LF357连接使得Av=-5--FET用来隔离探头的电容--输出10V步进--对于LF357来说Av = -5宽带低噪低漂移放大器--寄生输入电容C1≈(LF355是3pF,LF356和LF357要加上额外的布局电容)和反馈因素相互作用产生高频极点。
315M 超再生模块无线发射模块防盗报警发射器接收器
产品型号 MX-05V
工作电压:DC5V 静态电流:4MA
接收频率:315MHZ
接收灵敏度:-105DB
尺寸:30*14*7mm 外接天线:32CM单芯线,绕成螺旋状
发射头技术参数
产品型号:MX-FS-03V
发射距离:20-200米(电压不同,效果不同)工作电压:3.5-12V 外型尺寸:19*19mm
工作方式:AM 传输速率:4KB/S 发射功率:10mW
发射频率:315M
外接天线:25cm普通多芯或单芯线
引脚排列从左→右:(DATA;VCC;GND)
应用环境
遥控开关、接收模块、摩托车、汽车防盗产品、家庭防盗产品、电动门、卷帘门、窗、遥控插座、遥控LED、遥控音响、遥控电动门、遥控车库门、遥控伸缩门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警主机、报警器、遥控摩托车、遥控电动车、遥控MP3等。
自选配件
与公司遥控器系列产品配套使用。
备注
VCC电压要与模块工作电压一致,且要做好电源滤波;
天线对模块的接收效果影响很大,最好接1/4波长的天线,一般采用50欧姆单芯导线,天线的长度315M的约为23cm
天线位置对模块接收效果亦有影响,安装时,天线尽可能伸直,远离屏蔽体,高压,及干扰源的地方;使用时接收频率、解码方式及振荡电阻应与发射匹配.。
315发射电路参数
【原创版】
目录
1.315 发射电路的概述
2.315 发射电路的主要参数
3.315 发射电路参数的调整方法
4.315 发射电路的应用领域
正文
【315 发射电路的概述】
315 发射电路,是一种常见的无线电发射电路,其名称来源于其工作频率为 315MHz。
这种电路被广泛应用于无线电通信、遥控器、广播电视等领域,其稳定性和可靠性得到了广大工程师和研究人员的认可。
【315 发射电路的主要参数】
315 发射电路的主要参数包括:发射功率、频率稳定性、调制方式、信噪比等。
发射功率:这是衡量发射电路性能的重要参数,其单位为瓦特(W)。
发射功率的大小直接影响到信号的传输距离。
频率稳定性:这是保证信号在传输过程中不会发生漂移的重要参数。
频率稳定性越高,信号的传输质量就越好。
调制方式:调制方式是指发射电路将信息信号转化为无线电波信号的方式。
常见的调制方式有调幅(AM)和调频(FM)两种。
信噪比:信噪比是指信号的强度与噪声的强度之比,其单位为分贝(dB)。
信噪比越高,信号的质量就越好。
【315 发射电路参数的调整方法】
要调整 315 发射电路的参数,需要根据具体的电路设计和使用环境来进行。
一般来说,可以通过调整电阻、电容、电感等元器件的数值,或者调整供电电压等方式来实现参数的调整。
【315 发射电路的应用领域】
315 发射电路广泛应用于无线电通信、遥控器、广播电视等领域。
例如,我们常用的电视遥控器,就是利用 315 发射电路将我们的操作指令发送到电视上的。
东芝英文缩写说明ADF ........................................ 自动输稿器ADU ........................................ 自动双面器APS ........................................ 自动纸型选择AMS ........................................ 自动倍率选择APC ........................................ 自动电源控制API ........................................ 应用程序接口BYPASS ........................................ 旁路(手送供纸)CCD ........................................ 电荷耦合器/光电转换器CM ........................................ 纸盒组件CODEC ........................................ 编码解码器DDNS ........................................ 动态域名服务DF ........................................ 输稿器DRAM ........................................ 动态随机存储器DPI ........................................ 点/英寸Firmware ........................................ 固化程序FQDN ........................................ 完全合格域名HPF ........................................ 高通滤波器HVPS ........................................ 高压板HSYNC ........................................(激光单元)水平同步检测IGBT ........................................ 绝缘栅双极性晶体管I/F ........................................ 接口IPC ........................................(复印机与整理器之间)接口板IVSYNC ........................................ 图象垂直同步LDAP ........................................ 轻量目录存取协议LCD ........................................ 液晶显示屏LED ........................................ 发光二极管LSI ........................................ 大规模集成电路LSU ........................................ 激光单元LVDS ........................................ 低电压差分信号LVPS ........................................ 低压电源板NCP ........................................ Netware 核心协议NDS ........................................ Netware 目录服务NVRAM ........................................ 非易失性随机访问存储器MIB ........................................ 管理信息基础系统MIME ........................................ 多用途网际邮件扩充协议PLL ........................................ 相位锁定环路PM ........................................ 定期保养PFP ........................................ 供纸工作台PWM ........................................ 脉冲宽度调制RADF ........................................ 翻转(双面)自动输稿器RFC ........................................ 请求注解RTC ........................................ 实时时钟SFB ........................................ 旁路(手送)供纸SLP ........................................ 服务定位协议SNMP ........................................ 简单网络管理协议SRAM ........................................ 静态随机存储器STP ........................................ 装订器WINS ........................................ Windows 网名服务英文缩写说明。
东芝电梯符号说明( )RV过电压抑制器 ( )R电阻 ( )C电容 AC-1 噪声滤波电感 ACT时间继电器AMC1 主接触器 AMC2 预备充电接触器AMCRY固态继电器 AVR +5V稳压电源AVR1 -5V稳压电源 AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池 BAT2脉冲电源电池BAT3脉冲电源电池 B11C电解电容BDR制动器检测继电器BKD制动器保护继电器BFS油压缓冲器开关BKDRV过电压抑制器1BK 强迫制动继电器2BK制动继电器1BKX制动继电器B11R电阻B1R-1制动电阻 B1R-2制动电阻B2R-1制动电阻 B2R-2制动电阻B2R-3制动电阻B3R电阻BRF二极管 (电磁制动整流器 )BZS蜂鸣器开关C 点动按钮 C1A~C7A电解电容C1B~C70B电解电容 CC控制回路接触器CC1控制接触器 CCX安全继电器CCY安全继电器 CBZ轿顶蜂鸣器C-DC滤波电容 CGS轿顶到站钟开关CHAG()电源装置ATTS司机方式开关CL关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT电磁计数器CS-DC CS-U电流互感器D下方向开关D1~D8 D9~D11二极管DBDR二极管DBC再开门电容D51C-1D51C-2电容DCR关门检测继电器DCC门回路继电器D57R-1门电阻DLS轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS门开放开关D11R D12R D13R再开门电阻D52R-1 D52R-2 D52R-3 D54R-2 D56R-1 D56R-2 D57R-1 D57R-2门电阻D51RF二极管11DS开门加速开关12DS开门减速开关13DS开门减速开关14DS开门减速开关15DS关门减速开关16DS关门加速开关17DS关门减速开关18DS开门到位开关19DS开门加速开关20DS关门凸轮开关21DS开门减速开关22DS关门凸轮开关23DS关门到位开关25\26DS 感应式或超声波式门安全装置FAN轿厢风扇DT 门控制继电器DTRV过电压抑制器DZR门区检测继电器DZRRV过电压抑制器ED1~EDZ安全出口开关EDX地震管制保持继电器EDKRV过电压抑制器EDKRV1过电压抑制器EFLS各停开关ELP停电灯EMS 急停开关ERS地震复位继电器ERSRV过电压抑制器FAN1FAN2 功率晶体管组风扇FANR风扇控制开关FANRRV过电压抑制器FANS风扇控制开关FD故障检测继电器FDRV过电压抑制器FDS故障检测分离开关FIMS消防开关FIRS火灾管制开关FL()轿厢照明灯FLC噪声滤波电容FLR()噪声滤小电阻FLT滤波器FLT1电源滤波器GLS轿门联锁开关()GON 厅门到站钟GRS张紧装置HSF1~HSF3快速熔断器INSS轿顶检修专用开关IM 感应电动机INDS专用开关INPS控制柜检修开关INSC轿内检修开关()K 轿厢召唤开关1KS底坑安全开关2KS轿顶停止开关()KS安全出口开尖 (紧急出口闸刀 )LBK制动器控制继电器LBKRV过电压抑制器LNRX停电平层指示继电器LNRXRV过电压抑制器LPIR照明控制继电器LPIRRV过电压抑制器LPS灯开关LRFR线性形成器2LS上极限开关4LS上限位开关6LS上端站强迫停止开关8LS上端站强迫减速开关7LS下端站强迫减速开关5LS下端站 (终端层 )强迫停止开关3LS下限位开关1LS下极限开关11LS12LS平层开关13LS14LS钢丝绳伸长补偿开关15LS18LS门区检测19LS钢丝绳打滑检测开关21LS (20+?)LS厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器 (曳引机抱闸 )MD 电机温度检测MLS安全窗开关MT-BP 光电管安全装置MT-B2R光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS驻停开关PAS()不停层开关PDC关门按钮PDO开门按钮PBR制动电阻PCS启动控钮PDOR轿顶开门按钮PDRS滑轮PDX开门开关PG 脉冲发生器PL信号灯PLF柱型保险PLP底坑照明灯PLPS底坑照明灯开关PPAS直驶开关PRS报警复位开关PSIG对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3限流电阻R-DC放电电阻REC1~REC7整流桥模块REH就近停车结束标志REHRV过电压抑制器REN就近停车结束标志RENRV过电压抑制器1RF1 1RF22RF12RF2整流桥模块3RF整流桥模块ROT再开门延时继电器R-Q1~R-Q7无感电阻RT1~RT7碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2指示灯回路电源开关4S-1\4S-2照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2浪涌吸收器SCC软控制继电器SCCRV过电压抑制器SLS限速器动作开关SLS1对重限速器动作开关SMR 故障检测继电器SMRRV过电压抑制器SOLS安全钳开关STH变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV过电压抑制器TDT关门指令继电器TDTRV过电压抑制器TLP尾灯TWLS负荷限位开关 45%U上方向开关USHASS单元机架WBFS对重油压缓冲哭开关WGRS对重限速器张紧装置开关1WLS负荷限位开关 105%3WLS负荷限位开关 80%4WLS负荷限位开关 45%东芝电梯符号说明8WLS负荷限位开关 150kgYINT检修11/1111 / 11。
LR035AR/F系列 彩色工业液晶显示器使用说明书上海朗睿电子科技有限公司本说明书仅适用于朗睿科技公司生产的LR035AR/F系列液晶显示器本公司产品已经通过ISO9001:2000质量体系认证!亲爱的用户:感谢您购买朗睿科技研制生产的LR035AR/F系列工业彩色液晶显示器!在您使用本产品前,请务必仔细阅读本使用说明书。
您能成为我们的用户,是我们莫大的荣幸。
为了使您尽快掌握朗睿液晶显示器的使用方法,我们特别为您编写了此说明书。
我们对产品说明书的编排力求全面而简捷。
从中您可以获得有关朗睿科技公司LR系列 3.5英寸工业彩色液晶显示器产品的配置、性能、操作的基本使用方法等方面的一些知识。
我们强烈建议您在使用本显示器之前,务必先仔细阅读,这会有助于您更好地使用本显示器。
如果您未按本说明书的要求操作显示器而由此引起的任何损失,朗睿科技公司将不承担责任。
我们已经尽我们最大的努力尽量避免人为的失误,以确保本说明书中所提供的信息是正确可靠的,但我们不能完全保证:不会有在印刷之前未曾发现或检查出的差错,以及那些我们无法控制环节上的疏漏,请您多加包涵!有时,我们为了提高显示器的整机性能和可靠性,可能会对产品的硬件和软件做一些小的调整,这样有可能会导致机器的实际情况与说明书有某些不一样的地方,但这不会实质性地影响您对显示器的使用,请您能够谅解!谢谢您的合作!朗睿科技公司目 录第一章简介 (3)1.1TFT LCD常用信号解释: (3)1.2特点 (3)1.3系统结构框图 (5)第二章性能与接口 (6)2.1性能参数 (6)2.2外部接口 (7)2.3拨码开关设置 (8)2.4通讯接口连线图 (9)第三章连接与通讯 (10)3.1连接方法 (10)3.2串行通讯 (10)3.3并行通讯 (13)第四章命令详解 (13)4.1命令详解 (13)4.2命令的位置 (33)第五章应用举例 (35)附录一、51汇编程序样例 (37)附录二、51汇编(并口)程序举例 (39)附录三、ASCII对照表 (41)第六章机械结构 (43)第七章其它 (44)一、售后支持说明 (44)二、运输损坏处理 (44)三、显示器的存储 (44)四、注意事项 (45)五、控制电路的注意事项 (46)第八章彩色LCD产品编码 (47)彩色LCD产品编码 (47)产品型号信息提取 (48)第一章简介本说明书提供了您所使用朗睿科技公司LR035AR/F系列工业液晶显示器的硬件和软件信息。
147
®
NIC COMPONENTS CORP. www www www www
Large Can Aluminum Electrolytic Capacitors
FEATURES
• LOW PROFILE (20mm HEIGHT)
• LOW DISSIPATION FACTOR AND LOW ESR • HIGH RIPPLE CURRENT • WIDE CV SELECTION
• SUITABLE FOR SWITCHING POWER SUPPLIES NRLF Series
SPECIFICATIONS
MECHANICAL CHARACTERISTICS:
1. Safety Vent:: The capacitors are provided with a pressure sensitive safety vent on the top. The vent is designed to
rupture in the event that high internal gas pressure is developed by circuit mal f unc t ion or mis-use like reverse voltage.2. Terminal Strength: Each terminal of the capacitor shall withstand an axial pull force of 4.5Kg for a period 10 seconds or a radial bent force of 2.5Kg for a period of 30 seconds.
Notice for Mounting
The space from the top of the can shall be more than (3mm) from chassis or other construction materials so that safety vent has room to expand in case of emer g en c y.
Sleeve Color: Dark Blue
Can Top Safety Vent
Insulation Sleeve and Minus Polarity Marking
(4.0mm Leads Available As Option)
D+1Max.
L ± 2
6.3 ± 1
0.8
10
(-)
(+)
MAXIMUM EX P AN S ION
FOR SAFETY VENT Approx. 3.0mm
PC Board Mounting Holes:
10 ± .1
∅= 2 ± 0.1
D ∅ ± 0.5
PC Board
Operating Temperature Range
-40 ~ +85°C
-25 ~ +85°C Rated Voltage Range 16 ~ 250Vdc 350 ~ 450Vdc Rated Capacitance Range 100 ~ 15,000µF
33 ~ 150µF
Capacitance Tolerance ±20% (M)Max. Leakage Current (µA)After 5 minutes (20°C)
3 x C(µF)V
Max. Tan δ
at 120Hz/20°C W.V. (Vdc)162535506380100160~450Tan δ max.
0.500.400.350.300.250.200.200.15Surge Voltage
W.V. (Vdc)162535506380100160S.V. (Vdc)
2032446379100125200W.V. (Vdc)180200250350400450--S.V. (Vdc)220250300400450500--Ripple Current
Correction Factors
Frequency (Hz)
50601001205001K 10K ~ 50K -Multiplier at 85°C 16 ~ 100Vdc 0.930.950.99 1.00 1.05 1.08 1.15-160 ~ 450Vdc 0.750.800.95 1.0 1.20 1.25 1.40Low Temperature
Stability (16 to 250Vdc)
Temperature (°C)
0-25-40-----Capacitance Change
-5%-10-30%-----Impedance Ratio 1.5
39-----Load Life Test
2,000 hours at +85°C
Capacitance Change
Within ±20% of initial measured value Tan δ
Less than 200% of specifi ed maximum value
Leakage Current Less than specifi ed maximum value Shelf Life Test
1,000 hours at +85°C (no load)Capacitance Change Within ±20% of initial measured value Tan δ
Less than 200% of specifi ed maximum value
Leakage Current Less than specifi ed maximum value Surge Voltage Test Per JIS-C-5141 (table #6, #4)Surge voltage applied: 30 seconds
"On" and 5.5 minutes no voltage "Off"
Capacitance Change Within ±20% of initial measured value Tan δLess than 200% of specifi ed maximum value
Leakage Current Less than specifi ed maximum value Soldering Effect
Refer to MIL-STD-202F Method 210A Capacitance Change Within ±10% of initial measured value
Tan δ
Less than specifi ed maximum value Leakage Current Less than specifi ed maximum value
PRECAUTIONS
Please review the notes on correct use, safety and precautions found on pages T10 & T11
of NIC’s Electrolytic Capacitor catalog . Also found at /precautions
If in doubt or uncertainty, please review your speci fi c application - process details with
NIC’s technical support personnel: tpmg@
RoHS Compliant
includes all homogeneous materials
*See Part Number System for Details
148
Large Can Aluminum Electrolytic Capacitors
NRLF Series
NRLF 152 M 50V 22X20 F
RoHS compliant Case Size (mm) Voltage Rating Tolerance Code Capacitance Code Series
PART NUMBER SYSTEM。
