组态软件控制技术12

工控机及组态控制技术原理与应用
工控机及组态控制技术原理与应用是一门涵盖计算机、控制理论、电子技术、通讯技术等多个学科的交叉学科，主要研究工业生产过程中的自动控制和远程监控技术。

该技术以工控机为核心，通过组态软件对工业生产过程进行监控和控制，实现生产过程的自动化、智能化和高效化。

工控机是一种专门用于工业控制的计算机，与普通的个人电脑相比，其具有更高的稳定性、更低的功耗、更强的抗干扰能力和更强的计算能力。

工控机通常采用工业级主板、固态硬盘、防尘防水的机箱以及各种接口，以满足在恶劣环境下的长时间运行和各种输入输出控制需求。

组态软件是一种用于监控和控制工业自动化系统的软件，它可以实现对生产过程的数据采集、处理、分析和控制。

组态软件具有图形化用户界面，操作简单直观，可以通过拖拽、复制、粘贴等方式快速搭建生产过程的控制界面，同时还提供了丰富的控制逻辑和算法，可以满足各种复杂的控制需求。

工控机及组态控制技术的应用广泛，涉及到工业领域的各个方面，如机械制造、自动化生产线、物流仓储、能源化工、交通运输等。

通过工控机及组态控制技术的应用，可以实现生产过程的自动化、智能化和高效化，提高生产效率和产品质量，降低生产成本和能耗。

- 1 -。

《组态软件控制技术》课程标准课程代码：03010640 总学时：60 学分：3.5一、课程性质与定位本课程是高职高专电气自动化技术专业的专业核心课程，其目标在于培养学生在电气工程师岗位上从事电气设备和自动化系统集成开发等方面的职业能力，达到本专业获取中、高级职业资格证书考证的基本要求，也是技术技能型人才所必须掌握的基本要素。

在课程设置上，前导课程有《电工电子技术》、《单片机原理与接口技术》、《PLC控制系统安装与编程》、《变频调速系统安装调试与运行维护》等，后续课程有《自动化生产线安装与调试》等。

二、课程设计思路引入自动化仪表与装置行业标准，以工程项目和企业自动化技术员职业成长过程所对应的典型工作任务为学习内容，将职业素质培养融入课程，实施教学做一体化的过程性评价方法，具体设计思路如下：（一）组建以学院专任教师、广西南南铝加工有限公司等企业专家的课程开发和实施团队，分析电气自动化技术在专业职业岗位的工作任务，按照一定的逻辑关系进行排序，对完成任务应具备的知识、能力、素质做出较为详细的描述，形成团队成员认可、线索清晰、层次分明的工作任务分析表；（二）根据能力复杂程度，整合典型工作任务。

召开有教学专家、课程建设团队人员参与的课程标准建设会议，形成课程标准；（三）引入自动化仪表与装置行业标准，校企共同进行课程整体设计、单元设计、教学组织设计、教学情景设计；（四）以广西南南铝加工有限公司的液压挤压机自动化控制系统操作、维护维修等职业岗位的工作过程为导向，从初级到高级，从简单到复杂，设计反应车间监控中心控制系统设计、开关量组态工程设计、模拟量组态工程设计、铝加工组态控制系统综合设计四个学习项目，包含简单工程的建立与运行、南南铝业模拟铝挤压组态控制系统综合设计等16个情境；（五）根据教学规律及认知过程，构建教学计划、考核评价办法、课程考核标准及题库、多媒体教学资源建设，按照资讯计划、决策实施、评价反馈等步骤组织教学。

组态软件的基本功能与特点解析组态软件是一种用于可视化监控和控制系统的软件工具，广泛应用于各种工业自动化领域。

在本文中，我们将对组态软件的基本功能和特点进行解析，以便更好地了解和应用这一技术。

一、基本功能1. 数据采集与处理：组态软件可以通过连接传感器、仪器仪表和现场设备，实时采集各种数据，例如温度、压力、流量等。

采集的数据可以进行处理、统计和分析，并显示在监控界面上，帮助用户实时了解系统状态和工艺参数。

2. 监视与控制：组态软件提供直观、友好的界面，通过图形化的方式展示设备和过程的状态。

用户可以通过监控界面实时查看设备运行情况，并进行远程监控和控制操作，如开关设备、调节参数等，实现对系统的实时监控和远程控制。

3. 报警与事件管理：组态软件可以根据设定的条件和规则，实时监测系统状态，一旦发生异常或超出设定范围，及时发出报警并显示在监控界面上。

同时，软件还能记录和管理事件日志，方便用户查阅和分析。

4. 数据存储与查询：组态软件可以将采集到的数据进行存储和管理，支持历史数据的查询和导出。

用户可以根据需要查看历史数据，进行数据分析和统计，帮助改进和优化系统运行。

二、特点解析1. 灵活定制：组态软件具有较高的灵活性和可定制性，用户可以根据自身需求自定义监控界面和功能。

通过拖拽、缩放等操作，用户可以按需添加仪表、图表、报警指示灯等控件，构建个性化的监控界面。

2. 跨平台兼容：组态软件通常支持多种操作系统和平台，如Windows、Linux、Android等。

这使得它可以在不同的设备和终端上运行，实现跨平台监控和控制，提高系统的可用性和便捷性。

3. 可视化操作：组态软件通过图形化的方式展示系统和设备状态，使得操作更加直观、易于理解。

用户可以通过点击、拖拽等简单的操作完成系统的监控和控制，无需深入了解底层复杂的控制原理和编程知识。

4. 数据分析与报表：组态软件通常提供数据分析和报表功能，用户可以通过内置的数据统计和分析工具，对采集到的数据进行处理和分析，生成图表和报表，帮助用户更好地理解和优化系统运行。

《组态软件技术》课程设计报告书题目：双容水箱液位监控系统学院：信息工程学院班级：自动化0604班姓名：李*学号：********时间：2009年12月摘要随着计算机技术的发展，计算机控制技术在过程控制中占有十分重要的地位。

本设计以双容水箱的液位控制模型为研究对象，采用PID控制算法，并用MCGS组态软件进行上位机组态。

用户窗口包括如下界面：自控双容水箱、手动双容水箱、历史数据、报警记录、参数及液位变化曲线、消息、下水箱安全报警、下水箱越限报警、上水箱安全报警。

运行策略块包括：启动策略、退出策略、循环策略、PID控制、上水箱安全报警、下水箱安全报警、下水箱越限报警。

在本设计中，我们可以实现手动与自动的切换，两个水箱水位的控制等功能。

关键字：MCGS组态软件；PID控制算法；双容水箱液位监控系统AbstractWith the development of computer technology, computer control technology in process control occupies an important position. The design of double-capacity water tank level control model studied by using PID control algorithm, and use MCGS configuration software host computer configuration. The user interface window includes the following: controlled double-capacity water tanks, manual dual-capacity water tanks, historical data, alarm recording, parameters and level curves, news, security police under the water tanks, water tanks, under the more limited the police, the security alarm on the tank. Operation strategy of block include: Start strategy, exit strategies, recycling strategies, PID control, security alarm on the tanks, water tanks, under safe alarm, water tanks, under the more alarm limits. In this design, we can achieve manual and automatic switch, two water tank water level control. Keywords: MCGS configuration software; PID control algorithm; two-capacity water tank level monitoring system目录第1章设计要求及目的 (4)1.1设计题目及要求 (4)1.1.1 设计题目 (4)1.1.2设计要求 (4)1.2 设计目的 (4)第2章组态软件概述 (4)2.1 工控组态软件 (4)2.2 MCGS组态软件的概述 (5)2.2.1 MCGS通用组态软件的特点 (5)2.2.2 MCGS组态软件构成 (6)第3章过程控制系统的结构设计 (6)3.1系统控制规律选择 (6)3.2 工程仪表的选择 (6)3.3系统流程图 (7)3.4 系统方框图 (7)3.5 控制系统连接图 (7)第4章过程控制系统的组态设计 (8)4.1实时数据库 (8)4.2建立运行策略组态 (9)4.2.1 启动策略 (9)4.2.2 退出策略 (9)4.2.3循环策略 (10)4.2.4 PID控制 (11)4.2.5 上水箱安全报警 (12)4.2.6 下水箱安全报警 (12)4.2.7下水箱越限报警 (13)4.3主控窗口组态 (14)4.4 用户窗口组态 (15)第5章运行 (20)第6章总结 (23)参考文献第一章设计要求及目的1.1设计题目及要求1.1.1设计题目有一双容液位控制系统，目标是实现下水箱液位的控制。

组态软件的使用注意事项组态软件是一种用于创建和设计人机界面的工具，它可以帮助用户实现对各种设备、系统和工艺过程的监控与控制。

在使用组态软件时，我们需要注意以下几个方面。

一、设备兼容性不同的组态软件可能对设备的兼容性存在差异，因此在选择软件时要注意确保软件与所要连接的设备兼容，并能够正常进行数据通信。

如果软件与设备的通信协议不匹配，可能无法实现监控和控制的功能。

二、系统要求组态软件在运行时需要一定的系统资源，包括硬件和软件环境。

在使用组态软件前，要确认计算机的配置是否达到软件的最低要求，并且安装了必要的运行环境和驱动程序，确保软件能够正常运行。

三、界面设计组态软件的主要功能是创建人机界面，因此在进行界面设计时要注意以下几点：1. 界面布局：合理的布局可以提高界面的易用性，使用户能够快速找到需要的信息和功能。

布局要简洁明了，避免过于拥挤或混乱的界面。

2. 控件选择：根据实际需求选择合适的控件，如按钮、滑动条、图表等。

控件的样式和功能要与被控制的设备或系统相匹配，确保操作的准确性和方便性。

3. 颜色和字体：选择适合的颜色和字体可以提升界面的美观度和可读性。

颜色要搭配合理，避免过于刺眼或过于暗淡的颜色。

字体要选择清晰易读的字体，避免使用过小或过大的字号。

4. 响应速度：界面的响应速度要快，用户的操作与界面的变化应该几乎同时发生，避免出现明显的延迟感。

四、数据安全在使用组态软件时，要注意保护数据的安全性。

不同的软件提供不同的数据加密和权限管理功能，我们需要根据需求设置合适的权限，并定期备份数据，避免数据丢失和泄露的风险。

五、培训和技术支持对于初次使用组态软件的人员来说，进行培训和学习是必要的。

一些软件提供了详细的教程和示例，帮助用户快速上手。

此外，及时的技术支持也是很重要的，可以解决在使用软件过程中遇到的问题和困惑。

总结：组态软件的使用注意事项包括设备兼容性、系统要求、界面设计、数据安全以及培训和技术支持。

.《组态控制技术》课程标准1课程代码：2合用专业：太阳能光电应用技术3课程学分： 34建议学时： 545课程定位《组态控制技术》是太阳能光电应用技术专业的必修专业课程。

本课程前导课程为《计算机基础》、《 C 语言》。

本课程太阳能光电应用技术专业中的一门专业课。

6课程任务本课程教课的任务是使学生在认识和掌握组态软件使用的基础上，认识组态软件的发展和特色、成立控制系统新工程、成立动向联接、模拟设备、编写控制流程、报警显示与报警数据、报表输出、曲线显示、报表输出、曲线显示、安全体制、结构及时数据库、设备窗口组态、脚本程序、编写软件组态王使用、系统参数、文本、数据显示窗设计、数据显示窗和指示灯设计、功能键、棒图、报警设计等。

7课程目标本课程教课的目标是使学生在认识和掌握组态软件原理和使用的基础上，培养学生拥有较齐备的计算机组态软件技术知识、必定的设计能力、拓展能力以及较好的自动化技术设计和实践能力，达到维修电工技师有关要求，为毕业后参加自动化方面的工作及达到高级技师水平打下扎实基础。

详细教课目的为：7.1 知识目标（1）掌握课程中组态软件常用的基本术语、定义、观点和规律，在此后的学习和工作中应能较娴熟地应用这些观点和术语。

（2）掌握组态软件组态原理及方法，经过工程实例，学会制作简单工程的组态。

（3）对组态软件的发展趋向及所介绍的现代接口技术有所认识。

（4）掌握与 PLC 的关系技术7.2 能力目标（1）灵巧选择工业监控软件能力；（2）组态软件使用所用到的应用环境的选择能力；（3）各种动画界面的设计能力(含工具及各样控件的设计能力)；（4）如何使用组态图库；（5）使用报表和自定义报表；（6）简单使用数据库；（7）查察报警事件和趋向曲线；（8）使用系统安全防踊跃相应工具；（9）三菱 PLC与组态软件关系的方法（ 10）优秀的剖析问题和解决问题的能力，优秀的自学能力及知识拓展能力；（11）简单专业外语的阅读能力。

组态软件WinCC及其应用教学设计1. 简介组态软件是一种工业自动化控制技术，它可以通过计算机软件对企业的各种生产设备、运输设备、能源等进行自动化控制。

WinCC是西门子公司开发的一款组态软件，主要用于工业控制系统的监控和数据采集。

本文将介绍WinCC的基本功能和应用教学设计。

2. WinCC的基本功能WinCC是一款功能强大的组态软件，它能够监控和控制多种设备，包括压力、温度、湿度、电力、流体、气体等多种参数。

WinCC的主要功能如下：2.1 监控和控制WinCC可以将实时数据以文本、图表、动画等形式直观展现，能够准确反映生产现场的状态。

同时，它还可以控制设备的开关、调节参数等操作。

2.2 数据采集WinCC可以与多种PLC进行无缝连接，并进行数据采集和处理。

它还可以对采集的数据进行报警、记录等操作，以及进行数据的分析和应用。

2.3 报表生成WinCC可以生成各种报表，包括历史趋势图、数据统计表、设备运行状态等报表。

这些报表能够帮助用户更好地了解生产过程中的状态和趋势。

3. WinCC的应用教学设计WinCC是广泛应用于工业自动化领域的一款组态软件，它的应用教学设计也是非常重要的。

下面将介绍WinCC在应用教学设计中的主要内容和方法。

3.1 自动化控制实验设计WinCC可以与实验板、PLC等设备配合使用，进行自动化控制实验。

在实验设计中，需要对实验目的、实验方案、实验步骤等进行详细安排，同时需要注意实验的难易程度和实用性。

3.2 实例教学案例设计WinCC实例教学案例是指通过案例演示的方式，向学生介绍WinCC的各种功能和应用。

这种方法需要选择一些实用性强、应用场景明确、展示效果好的案例，让学生在实际应用中体验WinCC的效果和优势。

3.3 课程设计在课程设计中，WinCC需要被作为一个独立的单元来进行设计。

课程内容需要涵盖WinCC的基本功能、数据采集、报表生成等方面，同时需要注重实践性的训练，让学生能够真正掌握WinCC的应用技能。

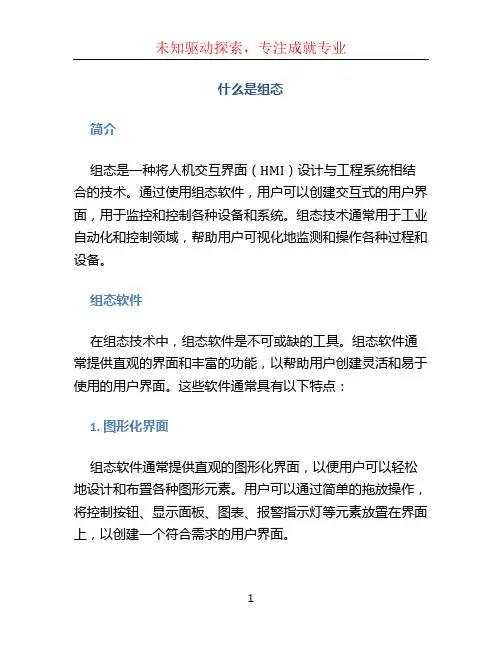

什么是组态简介组态是一种将人机交互界面（HMI）设计与工程系统相结合的技术。

通过使用组态软件，用户可以创建交互式的用户界面，用于监控和控制各种设备和系统。

组态技术通常用于工业自动化和控制领域，帮助用户可视化地监测和操作各种过程和设备。

组态软件在组态技术中，组态软件是不可或缺的工具。

组态软件通常提供直观的界面和丰富的功能，以帮助用户创建灵活和易于使用的用户界面。

这些软件通常具有以下特点：1. 图形化界面组态软件通常提供直观的图形化界面，以便用户可以轻松地设计和布置各种图形元素。

用户可以通过简单的拖放操作，将控制按钮、显示面板、图表、报警指示灯等元素放置在界面上，以创建一个符合需求的用户界面。

2. 数据采集和处理组态软件通常具有数据采集和处理功能，用于从各种设备和系统中获取实时数据。

这些软件可以与各种设备和监测系统进行通信，读取和处理所需的数据。

用户可以将数据用于实时监测、历史数据分析和报表生成等用途。

3. 可视化呈现组态软件通常具有丰富的可视化呈现功能，可以将数据以各种形式展示给用户。

用户可以通过图表、报表、动画效果等方式可视化地查看和分析数据。

这些可视化呈现方式帮助用户更好地理解和处理数据，从而快速做出准确的决策。

4. 控制与调节组态软件通常具有控制与调节功能，用于实现对设备和系统的监控和控制。

用户可以通过界面上的按钮、滑块或其他控制元素，实现对设备的开关、调节和状态监测等操作。

这使得用户可以通过一个集成的界面掌控各种设备和系统，提高操作效率和安全性。

5. 远程监控和控制组态软件通常具有远程监控和控制功能，用户可以通过网络连接，远程访问和控制各种设备和系统。

这使得用户可以随时随地监测和控制设备，无需现场操作。

远程监控和控制功能提高了工作效率和灵活性，并减少了用户的现场操作负担。

组态在工业领域的应用组态技术在工业领域有广泛的应用。

以下是一些常见的应用场景：1. 工业监控和控制组态技术被广泛应用于工业生产过程的监控和控制。

组态软件概述范文
组态软件是用于控制工业自动化设备和系统的特殊类型的应用程序。

它由一组可以在计算机上运行的程序组成，允许操作和管理一个或多个自
动化设备，其结果是更高的生产率和更低的成本。

它们可以被用来控制单
一设备，也可以用来控制整个系统，从而满足业务的各种需求。

组态软件通常由以下几个部分组成：设备管理器、连接管理器、文件
管理器，以及控制管理器和变量管理器。

设备管理器用来管理系统连接的
设备，比如传感器、执行器、设备从而创建一个可编程网络。

连接管理器
用来建立系统之间的连接，从而使连接的设备可以通过网络进行对等通信。

文件管理器用来管理网络上所有文件的访问权限和操作权限，以防止文件
被非法操作和访问。

控制管理器主要用来控制网络中设备的运行状态，比
如设备的启动、停止、运行模式等。

变量管理器用来设置网络上所有设备
的变量，以便更好地控制网络中的设备。

组态软件具有许多优点。

它允许运行现有的设备和系统而无需人工干预，可以大大降低人力成本。

它让系统管理员可以更迅速地完成复杂的任务，并能够更有效地将资源配置到不同的设备上。

组态控制技术智慧树知到期末考试答案章节题库2024年西安航空职业技术学院1.在制作机械手组态工程过程中，添加循环策略时，需要使用定时器和脚本程序构件。

（）答案:对2.历史数据报表是从历史数据库中提取存盘数据记录,以一定的格式显示历史数据。

（）答案:对3.用户最多可创建512个用户策略。

（）答案:对4.110针对定时器显示文本框进行动画组态属性设置时，输出值类型为开关型。

（）答案:错5.MCGS组态软件中，固有一个名为管理员组的用户组和一个名为负责人的用户，可以随时修改他们的名称。

（）答案:错6.脚本程序基本语句有赋值语句、条件语句、退出语句、循环语句。

（）答案:对7.按功能键F5可由组态环境进入组态运行环境。

（）答案:对8.控制系统中复位按钮的功能是当点击复位按钮后系统应立即停止。

（）答案:错9.起动与停止控制在MCGS通道中与PLC内部器件M相连接。

（）答案:对10.在进行报警数据查看设置时，除了在运行策略窗口添加报警信息浏览构件外，还应在设备窗口中增加数据菜单。

（）答案:错11.组对象型数据没有（）。

答案:最小值###报警属性###工程单位###最大值12.MCGS组态软件中，定义数据对象的名称中不可以带空格。

（）答案:对13.MCGS组态软件中使用定时器构件时，定时器当前值即“计时时间”的数据类型是开关型。

（）答案:错14.实时数据库中的定义数据对象时，必须设置（）内容才可以使用。

答案:对象类型###对象名称15.在MCGS组态软件中，可即时显示数据的构件有（）。

答案:实时报表###实时曲线16.历史曲线可以显示控制系统过去某个时段的数据。

（）答案:对17.机械手控制系统中，设置机械臂的动画连接时，其中位置动画属性有（）。

答案:水平移动###垂直移动###大小变化18.对于组态工程而言，可以没有启动策略、循环策略、退出策略。

（）答案:错19.MCGS操作对象在脚本程序中是不可以当做变量和表达式使用。

mcgs组态软课程设计一、教学目标本课程的教学目标是让学生掌握MCGS组态软件的基本原理和操作方法，能够运用该软件进行简单的工业控制系统设计。

具体目标如下：1.理解MCGS组态软件的概念和特点。

2.掌握MCGS组态软件的安装和启动方法。

3.熟悉MCGS组态软件的界面和基本操作。

4.了解MCGS组态软件在工业控制系统中的应用。

5.能够使用MCGS组态软件创建简单的工程。

6.能够配置工程中的数据源和设备。

7.能够设计工程中的监控界面和报警系统。

8.能够对工程进行调试和运行。

情感态度价值观目标：1.培养学生的创新意识和团队合作精神。

2.培养学生对工业控制系统的兴趣和热情。

3.培养学生对MCGS组态软件的认同感和责任感。

二、教学内容根据课程目标，本课程的教学内容主要包括以下几个方面：1.MCGS组态软件的概述：介绍MCGS组态软件的概念、特点和应用领域。

2.MCGS组态软件的安装与启动：讲解MCGS组态软件的安装步骤和启动方法。

3.MCGS组态软件的基本操作：介绍MCGS组态软件的界面布局、功能模块和基本操作方法。

4.工程创建与配置：讲解如何创建新工程、配置数据源和设备。

5.监控界面设计：介绍如何设计工程中的监控界面，包括图形显示、数据曲线等。

6.报警系统设计：讲解如何设置报警条件和处理报警事件。

7.工程调试与运行：介绍如何对工程进行调试和运行，包括模拟控制和实际控制。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法：1.讲授法：教师讲解MCGS组态软件的基本原理和操作方法。

2.案例分析法：分析实际工程案例，让学生了解MCGS组态软件在工业控制系统中的应用。

3.实验法：让学生动手操作MCGS组态软件，进行工程创建和配置。

4.小组讨论法：学生分组进行讨论和实践，培养团队合作精神。

四、教学资源为了支持教学内容和教学方法的实施，本课程将准备以下教学资源：1.教材：MCGS组态软件教材，用于学生自学和参考。
