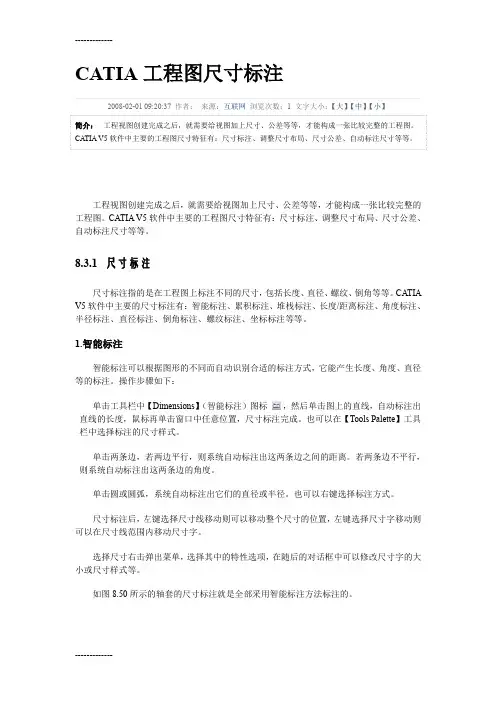

-------------CATIA 工程图尺寸标注2008-02-01 09:20:37 作者： 来源：互联网 浏览次数：1 文字大小：【大】【中】【小】 简介： 工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5 软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的 工程图。
CATIA V5 软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、 自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5 软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、 半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径 等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标 ，然后单击图上的直线，自动标注出 直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具 栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行， 则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则 可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大 小或尺寸样式等。
如图 8.50 所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
--------------------------图 8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。
8.3.4 自动标注尺寸C A T I A软件提供了自动标注尺寸的功能。
由于在创建三维模型时，每一个特征都有尺寸来约束，因此，在转变成二维工程图时，可以将这些约束自动转换成尺寸标注。
自动标注尺寸包括自动生成尺寸、步骤式生成尺寸、生成编号等等。
1.自动生成尺寸自动生成尺寸可以自动为二维工程图生成尺寸。
主要包括长度、直径、圆角等的标注。
操作步骤如下：以直轴的二维工程图为例。

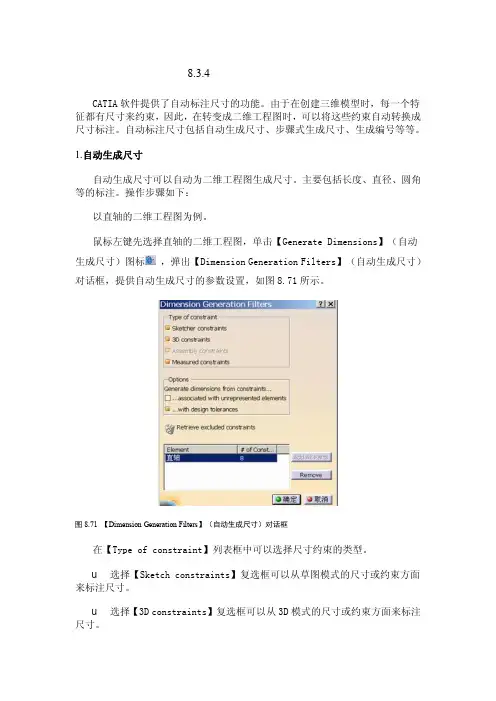

鼠标左键先选择直轴的二维工程图，单击【G e n e r a t e D i m e n s i o n s】（自动生成尺寸）图标，弹出【D i m e n s i o n G e n e r a t i o n F i l t e r s】（自动生成尺寸）对话框，提供自动生成尺寸的参数设置，如图8.71所示。
图8.71 【Dimension Generation Filters】（自动生成尺寸）对话框在【T y p e o f c o n s t r a i n t】列表框中可以选择尺寸约束的类型。
u选择【S k e t c h c o n s t r a i n t s】复选框可以从草图模式的尺寸或约束方面来标注尺寸。
u选择【3D c o n s t r a i n t s】复选框可以从3D模式的尺寸或约束方面来标注尺寸。
u选择【A s s e m b l y c o n s t r a i n t s】复选框可以从装配模式的尺寸或约束方面来标注尺寸。
这个选项是专为装配零件设定的，只有在装配图的时候才可以选用。
选择【M e a s u r e d c o n s t r a i n t s】复选框可以从测量的尺寸或约束方面来标注尺寸。
在【D i m e n s i o n G e n e r a t i o n F i l t e r s】对话框【O p t i o n s】列表框中的【G e n e r a t e d i m e n s i o n s f r o m c o n s t r a i n t s】选项中可以选择尺寸类型。
C A T I A工程图尺寸标注CATIA工程图尺寸标注2008-02-01 09:20:37 作者：/member/member.php?username=zjcad 来源：互联网浏览次数：1 文字大小：【大】【中】【小】简介：工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标，然后单击图上的直线，自动标注出直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行，则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大小或尺寸样式等。
如图8.50所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
图8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。

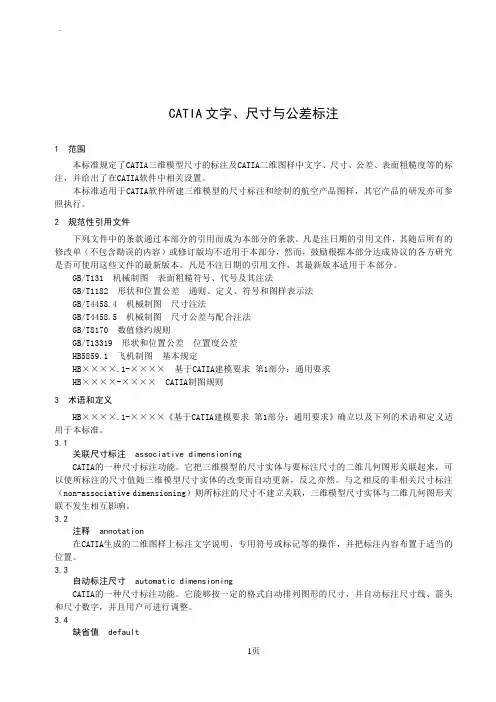

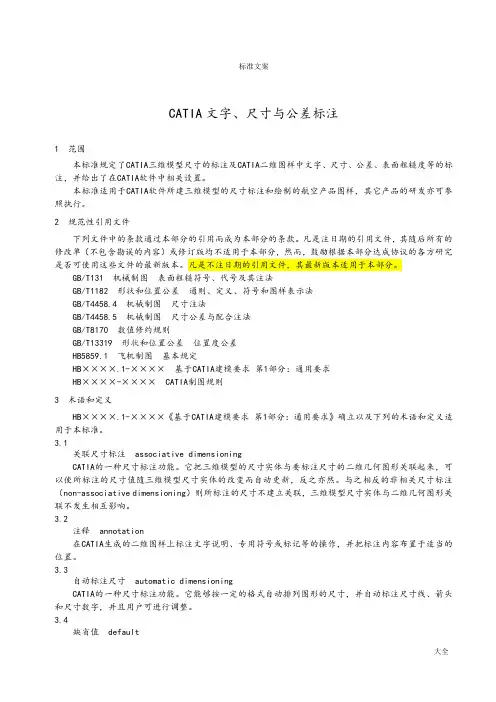

CATIA文字、尺寸与公差标注1 范围本标准规定了CATIA三维模型尺寸的标注及CATIA二维图样中文字、尺寸、公差、表面粗糙度等的标注，并给出了在CATIA软件中相关设置。
