工程力学与建筑结构第四次离线作业答案

《建筑结构》第4次形成性考核册作业答案（简答和计算题）一、简答题1．普通螺栓在什么情况下可用于受剪连接?答：普通螺栓在下列情况下可用于受剪连接：承受静力荷载或间接承受动力荷载结构中的次要连接；承受静力荷载的可拆卸结构的连接；临时固定构件用的安装连接。

2．高强度螺栓连接分为哪两种？他们分别是如何传递外力的？其特点和适用如何？ 答：高强度螺栓连接可分为摩擦型和承压型两种。

摩擦型连接：外力仅依靠部件接触面间的摩擦力来传递。

其特点是连接紧密，变形小，传力可靠，疲劳性能好，主要用于直接承受动力荷载的结构、构件的连接。

承压型连接：起初由摩擦传力，后期同普通螺栓连接一样，依靠杆和螺孔之间的抗剪和承压来传力。

其连接承载力一般比摩擦型连接高，可节约钢材。

但在摩擦力被克服后变形较大，故仅适用于承受静力荷载或间接承受动力荷载的结构、构件的连接。

3．对于一般有翼板的组合工字形钢梁应进行哪些计算？答：一般有翼板的组合工字形钢梁应进行梁的强度(抗弯强度、抗剪强度、局部压应力、折算应力)、刚度、整体稳定和局部稳定计算。

4．屋架杆件的受力特点如何？答：上弦杆一般为受压杆件，当有节间荷载时为压弯构件。

下弦杆为受拉杆件，当有节间载荷时为拉弯构件。

腹杆为轴心受拉杆件或轴心受压杆件。

5．抗震结构各构件之间的连接应符合哪些要求？答：抗震结构各构件之间的连接,应符合下列要求:构件节点的破坏,不应先于其连接的构件；预埋件的锚固破坏,不应先于连接的构件；装配式结构构件的连接，应能保证结构的整体性；预应力混凝土构件的预应力钢筋,宜在节点核心区以外锚固。

6．框架梁、柱的构造措施应考虑哪些内容？答：框架梁、柱的构造措施主要有:梁:截面尺寸、梁的配筋率、梁的箍筋、梁内纵筋锚固。

柱:截面尺寸、轴压比限值、柱的箍筋要求。

二、计算题1．有一轴心受压实腹式柱，柱截面为焊接工字型，两主轴方向均属b 类截面，如图所示，钢材235Q ，已知：kN N 1500=，m l ox 8.10=，m l y 6.30=，2/215mm N f =，试验算此柱的整体稳定性。

建筑力学＃-0004答案1.（）单位荷载是广义力，必须根据所求位移而假设。

∙√∙×2. （）单跨超静定梁的单位杆端位移产生的单跨超静定梁的杆端力称为载常数。

∙√∙×3. （）求位移的单位荷载法是由叠加原理推导出来的。

∙√∙×4. （）位移法的基本未知量是：独立的节点位移，基本未知量与结构的超静定次数无关。

∙√∙×5. （）单跨超静定梁的跨中荷载产生的单跨超静定梁的杆端力称为形常数（也叫固端力）。

∙√∙×6. （）力矩分配法中的转动刚度反映了杆件抵抗结点转动的能力。

∙√∙×7. （）应用单位荷载法求位移时，应先画出单位荷载弯矩图，写出其表达式，再画出实际荷载弯矩图，写出其表达式，然后作积分运算。

∙√∙×8. （）位移法和力法的求解依据是：综合应用静力平衡、变形协调条件，使基本体系与原结构的变形和受力情况一致，从而利用基本体系建立典型方程求解原结构。

∙√∙×9. （）静定结构的静力特征是：满足平衡条件内力解答是唯一的，即仅由平衡条件就可求出全部内力和反力。

∙√∙×10. （）多结点结构的力矩分配法进行第一轮次的分配与传递，从不平衡力矩较小的结点开始，依次放松各结点，对相应的不平衡力矩进行分配与传递。

∙√∙×11. （）位移法中角位移的数目不等于结构中刚结点的数目。

∙√∙×12. （）某一点设一单位集中力偶，是欲求该点的角位移。

∙√∙×13. （）结点角位移的数目不等于结构的超静定次数。

∙√∙×14. （）力法基本结构：去掉多余约束后得到的静定结构作为基本结构，同一结构可以选取多个不同的基本结构。

∙√∙×15. （）力矩分配法是建立在力法基础之上的一种近似计算方法。

∙√∙×16. （）如果杆件上同时受到杆端转角、相对线位移、外荷载、温度变化等多种因素作用，其杆端内力可按叠加法求出。

江苏开放大学形成性考核作业学号姓名课程代码110020课程名称建筑结构评阅教师第 1 次任务共 4 次任务第一次形考作业请阅读课程的网页资料作业要求和考核说明，完成此下列题目1．本门课程考试形式为（ A ）（5分）A．开卷 B. 闭卷2. 本门课程是否允许迟交作业？迟交作业最高计分是多少？（10分）答：允许迟交。

迟交最高计分60分。

3.本门课程的总评成绩由哪两部分组成？各自所占的比例如何？（10分）答：由形成性考核和终结性考试。

形成性考核占30% 终结性考试占70%4.本门课程的平时成绩由哪几部分组成，各自的比例如何？（15分）答：平时成绩内容：练习，学生学习过程中的记录（网上学习时间及课程完成比例），BBS活动参与程度占30%。

其中形考作业有四次学习情况（每次占20%），BBS论坛2次（每次占10%）。

5.本门课程的考试范围如何？（10分）答：范围为四次形考作业中的题目。

6.本门课程的作业提交截止日期是几号？考试时间是几号？（10分）答：截止日期为6月21日；6月22、23日期末考试。

7.计算（10分）一位同学的平时形考作业情况如下：最后考试的卷面成绩为70分，请问该同学的总评成绩是多少？请写出具体的计算过程。

答：总评成绩68（80+70+85）*20%+（75+80）*10%=62.562.5*30%+70*70%=67.758.什么是建筑结构？（10分）答：建筑结构是指在房屋建筑中，由各种构件（屋架、梁、板、柱等）组成的能够承受各种作用的体系。

所谓作用是指能够引起体系产生内力和变形的各种因素，如荷载、地震、温度变化以及基础沉降等因素9.请写出常见的几种结构类型（根据所用材料）。

其中混凝土结构又包含哪几种？（10分）答：常见建筑的结构形式有木结构、砖石结构、混凝土结构、钢筋混凝土、钢结构、预应力结构、砖混结构。

以混凝土为主制成的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构等。

10.钢筋和混凝土共同工作的基础是什么？（10分）答：混凝土和钢筋共同工作的基础是（1）钢筋与混凝土之间产生良好的粘结力，使两者结合为整体；（2）钢筋与混凝土两者之间线膨胀系数几乎相同，两者之间不会发生相对的温度变形使粘结力遭到破坏；（3）设置一定厚度混凝土保护层；（4）钢筋在混凝土中有可靠的锚固。

最新国家开放大学电大《建筑构造》形考任务4试题及答案最新国家开放大学电大《建筑构造》形考任务4试题及答案形考任务4 一、选择题（每小题2分，共20分）1、下列关于工业建筑相关说法有误的一项是（ D ）。

A.工业建筑与民用建筑一样，设计时要体现适用、安全、经济、美观的方针B.厂房的建筑设计应为工人创造良好的生产环境C.当厂房宽度较大时，为了屋面防水、排水的需要，应设置屋面排水系统D.在多层厂房中，由于楼面荷载较大，钢筋混凝土排架结构承重 2、单层厂房柱网的选择，其实质是选择（ A ）。

A.厂房的跨度与柱距B.吊车梁吨位的大小C.柱子的横截面形式D.想邻两柱子之间的距离3、单层厂房的高度是指（B）。

A.室内地坪到屋顶承重结构上表面之间的距离B.室内地坪到屋顶承重结构下表面之间的距离C.室外地坪到屋顶承重结构下表面之间的距离D.室外地坪到屋顶承重结构上表面之间的距离 4、屋面板上直接设置采光口而形成的天窗称为（ A ）。

A.平天窗B.横向下沉式天窗C.锯齿形天窗D.矩形天窗 5、屋面容易积灰的冶炼车间宜采用的屋面排水方式是（B）。

A.檐口外排水B.无组织排水C.有组织内排水D.女儿墙檐口内排水 6、单层厂房地面组成中，起到承受荷载并将荷载传递给地基的部分是（A）。

A.垫层B.面层C.防水层D.保温层 7、厂房室内外高差一般为150mm，为便于通行车辆，在门口外侧需设置（B）。

A.台阶B.坡道C.楼梯D.平台 8、下列关于轻型钢结构说法有误的一项是（C）。

A.轻型钢结构是在普通钢结构的基础上发展起来的一种新型结构形式B.轻型钢结构与普通钢结构相比，有较好的经济指标C.轻型钢结构自重轻，钢材用量省、施工速度快，但它本身的抗震能力较弱D.轻型钢结构由基础梁、柱、檩条、层面和墙体组成 9、下列关于门式钢架横梁和柱的连接及横梁拼接说法有误的一项是（ B ）。

A.门式钢架横梁与柱的连接，可采用端板竖放B.横梁拼接时宜使端板与构件外缘平行C.主钢架构件的连接应采用高强度螺栓D.吊车梁与制动梁的连接宜采用高强度螺栓摩擦型连接 10、轻型钢结构中，为使屋架上弦杆不产生弯矩，檩条宜位于（A）。

《建筑力学》形考作业四参考答案一、单项选择题（每小题2分，共10分）题目11．在图乘法中，欲求某点的竖向位移，则应在该点虚设（）。

选择一项：A. 竖向单位力B. 任意方向单位力C. 水平向单位力D. 单位力偶正确答案是：任意方向单位力题目22．在图乘法中，欲求某点的转角，则应在该点虚设（）。

选择一项：A. 水平向单位力B. 一对反向的单位力矩C. 竖向单位力D. 单位力矩正确答案是：单位力矩题目33．在图乘法中，欲求某两点的相对转角，则应在该点虚设（）。

选择一项：A. 水平向单位力B. 竖向单位力C. 单位力矩D. 一对反向的单位力矩正确答案是：一对反向的单位力矩题目44．平面刚架在荷载作用下的位移主要是由（）产生的。

选择一项：A. 剪切变形B. 轴向变形C. 弯曲变形D. 扭转变形正确答案是：弯曲变形题目55．作刚架内力图时规定，弯矩图画在杆件的（）。

选择一项：A. 受拉一侧B. 左边一侧C. 受压一侧D. 下边一侧二、判断题（每小题2分，共20分）题目61．在使用图乘法时，两个相乘的图形中，至少有一个为三角图形。

选择一项：对错正确的答案是“错”。

题目72．图乘法的正负号规定为：面积Aω与纵坐标yc 在杆的同一侧时，乘积AωyC 应取正号；面积Aω与纵坐标yc 在杆的不同侧时，乘积AωyC 应取负号。

选择一项：对错正确的答案是“对”。

题目83．单位荷载法就是将两个弯矩图的图形进行简单拼合。

选择一项：对错正确的答案是“错”。

题目94．一次截取两个结点为研究对象，来计算桁架杆件轴力的方法称为结点法。

选择一项：对错正确的答案是“错”。

题目105．桁架中内力为零的杆件是多余杆件，应该撤除。

选择一项：对错正确的答案是“错”。

题目116．桁架中的内力主要是剪力。

选择一项：对错正确的答案是“错”。

题目127．多跨静定梁基本部分承受荷载时，附属部分不会产生内力。

选择一项：对错题目138．刚架在刚结点处联结的各杆杆端弯矩相等。

1.（ ）是一种自身不平衡，也不能用一个力来平衡的特殊力系。

A 重力B 共点二力C 力偶D 力矩正确答案:C单选题2.三个刚片用不在同一直线上的三个铰两两相连，则所组成的体系是：A 几何可变B 几何不变C 瞬变体系D 不一定正确答案:B单选题3.下列说法正确的是：A 荷载标准值要大于荷载设计值B 荷载标准值要小于荷载设计值C 强度标准值要小于强度设计值D 强度标准值要大于强度设计值正确答案:C单选题4.为了保证杆件在外力作用下有足够的强度，杆件内任何截面的工作应力应小于等于：A 危险应力B 最小应力C 允许应力D 最大应力正确答案:C单选题5.拉杆的最危险截面一定是全杆中（ ）的截面。

A 轴力最大B 面积最小C 应力最大D 不能确定正确答案:C单选题6.拉（压）杆应力公式 的应用条件是（ ）：A 应力在比例极限内B 外力合力作用线必须沿着杆的轴线C 应力在屈服极限内D 杆件必须为矩型截面杆正确答案:B单选题7.（ ）是物体一点处某一方向的截面上所分布的法向应力。

A 正应力B 剪切应力C 拉应力D 压应力正确答案:A单选题8.不同强度等级的钢材，（ ）相等。

A 极限强度B 弹性模量C 极限应变D 屈服台阶正确答案:B单选题9.梁的内力主要有：A 弯矩和剪力B 轴力和扭矩C 弯矩和扭矩D 轴力和剪力正确答案:A单选题10.提高矩形截面的（ ）是提高梁抗弯刚度的最有效措施。

A 宽度B 高度C 长度D 长宽比正确答案:B单选题11.（ ）是一种自身不平衡，也不能用一个力来平衡的特殊力系。

A 重力B 共点二力C 力偶D 力矩正确答案:C单选题12.截面大小相等的两根细长压杆，形状一为圆形，另一为圆环形，其它条件相同，为（A 圆形的柔度大B 圆形的回转半径大C 圆形的临界力大D 圆形的临界应力大正确答案:B单选题13.某刚体连续加上（或减去）若干个平衡力系，对该刚体的作用效应：A 不变B 不一定改变C 改变D 可能改变正确答案:A单选题14.平面任意力系平衡的充分必要条件是：A 合力为零B 合力矩为零C 各分力对某坐标轴投影的代数和为零D 主矢与主矩均为零正确答案:D单选题15.拉（压）杆应力公式σ=N/A的应用条件是：A 应力在比例极限内B 外力合力作用线必须沿着杆的轴线C 应力在屈服极限内D 杆件必须为矩型截面杆正确答案:B单选题16.同一刚体上，一力向新作用点平移后，新作用点上有（ ）：A 一个力B 一个力偶C 力矩D 一个力和一个力偶正确答案:D单选题17.柔性约束的约束力方向总是（ ）受约束物体。

国开电大《建筑结构》形考作业4答案说明：本次作业涉及文字教材模块8 和模块9 的学习内容，请于第16 周之前完成。

一、填空题（每小题2 分，共20 分）1.墙、柱的高厚比是指墙、柱的（）与（）的比值。

1、计算高度墙厚或柱边长2.确定无筋砌体受压构件承载力的影响系数时，应考虑的因素有：（）和（）。

2、高厚比砂浆强度等级3.影响砌体抗压强度的主要因素有：（）、砂浆的物理、力学性能以及（）。

3、块材的强度等级和厚度砌筑质量4.带壁柱墙的高厚比验算分两步进行，包括（）的高厚比验算与（）的高厚比验算。

4、整片墙壁柱间墙5.钢材的机械性能主要指屈服强度、（）、（）、冷弯性能及冲击韧性等。

5、抗拉强度伸长率6.钢结构的连接通常有（）三种方式。

在房屋结构中，常用（）连接。

6、焊接、铆接和螺栓连接焊接和螺栓7.普通螺栓的优点是（）。

高强度螺栓是靠（）传递剪力的。

7、装卸便利，不需特殊设备被连接板间的强大摩擦阻力8.焊接接头有（）连接和角接，所采用的焊缝主要有（）两种。

8、平接、搭接、T形对接焊缝及角焊缝9.对于一般有翼板的组合工字形钢梁，应进行梁的强度、（）、整体稳定和（）的计算。

9、刚度局部稳定计算10.根据支撑设置的部位不同，钢屋盖结构设有上弦横向水平支撑、（）、下弦纵向水平支撑、（）和系杆等。

当有天窗时，还应注意天窗架间支撑。

10、下弦横向水平支撑屋架垂直支撑二、单项选择题（每小题2 分，共20 分）1-5 BDCAC1．砌体结构采用强度等级小于M5.0 的水泥砂浆砌筑，则其抗压强度设计值应乘以调整系数（）。

A．0.9 B．0.85 C．0.75 D．0.52．砌体局部受压可能有三种破坏形态，（）表现出明显的脆性，工程设计中必须避免发生。

A．竖向裂缝发展导致的破坏——先裂后坏B．劈裂破坏——一裂就坏C．局压面积处局部破坏——未裂先坏D．B 和C3．无筋砌体，结构截面面积A＜0.3m2时，其强度设计值应乘以调整系数（）。

整理时间：2020.06.20 国开学习系统各章节本章自测之习题答案第一章习题01.建筑力学在研究变形固体时，对变形固体做了什么假设？A. 连续性假设02.杆件的基本变形包括（）B. 轴向拉压、剪切、扭转、弯曲03.杆件轴向伸长或缩短的变形称为（）C. 轴向拉压04. 杆件轴线变为曲线的变形（）B. 弯曲05.建筑力学的研究对象是（）C. 杆件结构06.工程结构必需满足以下哪种条件？（）D. 强度条件、刚度条件、稳定性条件07.一般认为以下哪种材料是不符合各向同性假设的？（ D ）A. 金属B. 玻璃C. 陶瓷D. 木材08.基于（ D ）假设，可假设构成变形固体的物质没有空隙地充满整个固体空间。

选择一项：A. 小变形假设B. 各向同性假设C. 均匀性假设D. 连续性假设09.基于（ B ）假设，可假设变形固体中各处的力学性能是相同的。

选择一项：A. 各向同性假设B. 均匀性假设C. 连续性假设D. 小变形假设10.基于（ D ）假设，可假设材料沿任意方向具有相同的力学性能。

选择一项：A. 小变形假设B. 均匀性假设C. 连续性假设D. 各向同性假设1.根据荷载的作用范围不同，荷载可分为（ D ）。

选择一项：A. 永久荷载和可变荷载B. 恒荷载和活荷载C. 静荷载和动荷载D. 集中荷载和分布荷载2.关于柔索约束，以下说法正确的是（ A ）。

选择一项：A. 只能承受拉力，不能承受压力和弯曲B. 只能承受压力，不能承受拉力和弯曲C. 既能承受拉力，又能承受压力和弯曲D. 只能承受压力，不能承受拉力3.关于光滑圆柱铰链约束，以下说法不正确的是（ C ）。

选择一项：A. 不能限制物体绕销钉轴线的相对转动B. 不能限制物体沿销钉轴线方向的相对滑动C. 能限制物体绕销钉轴线的相对转动D. 只限制两物体在垂直于销钉轴线的平面内任意方向的相对移动4.只限制物体向任何方向移动，不限制物体转动的支座为（ D ）。

选择一项：A. 可动铰支座B. 固定支座C. 定向支座D. 固定铰支座5.既限制物体沿任何方向运动，又限制物体转动的支座称为（ B ）。

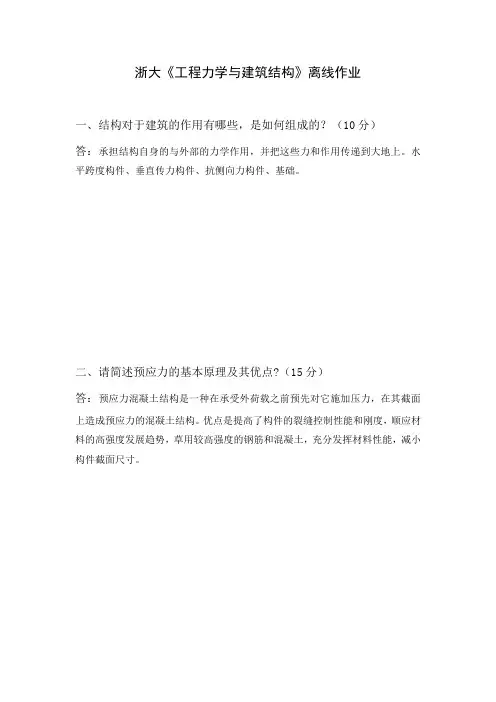

浙大《工程力学与建筑结构》离线作业
一、结构对于建筑的作用有哪些，是如何组成的？（10分）
答：承担结构自身的与外部的力学作用，并把这些力和作用传递到大地上。

水平跨度构件、垂直传力构件、抗侧向力构件、基础。

二、请简述预应力的基本原理及其优点?（15分）
答：预应力混凝土结构是一种在承受外荷载之前预先对它施加压力，在其截面上造成预应力的混凝土结构。

优点是提高了构件的裂缝控制性能和刚度，顺应材料的高强度发展趋势，草用较高强度的钢筋和混凝土，充分发挥材料性能，减小构件截面尺寸。

建筑力学形考4答案
应为（）（3分）
正确答案是：-10kN
5.2）2杆的轴力F
N2应为（）（3分）
正确答案是：-20kN
5.3）3杆的轴力F
N3应为（）（4分）
正确答案是：10kN
6．某拱桥的跨度为30m，拱高为6m，荷载为每米
100kN，试计算拱的支座反力。

（30分）
拱的支座反力如下所示：（30分）
正确答案如下图所示：（可参考教材或其他资料进行核对）文章中没有明显的格式错误或有问题的段落。

5.根据图示，求解2杆、3杆的轴力。

5.2 2杆的轴力F(N2) = （）。

5.3 3杆的轴力F(N3) = （）。

6.求解图示简支梁A端角位移及跨中C点的竖向位移。

已知EI为常数。

6.1 简支梁A端的角位移为（）。

6.2 简支梁跨中C点的竖向位移为（）。

7.求解图示悬臂梁刚架D点的竖向位移。

已知各杆EI为常数。

悬臂刚架D点的竖向位移为（）。

大学混凝土结构设计原理第四次形考作业及答案第一章问答题（6分）（请任选第一章问题中的一题作答）谈一谈混凝土结构中为什么需要配置钢筋，其作用是什么？（6分）答：1）较高的强度和合适的屈强比；2）足够的塑性；3）良好的可焊性；4）耐久性和耐火性5）与混凝土具有良好的黏结力。

钢筋与混凝土共同工作的基础是什么？（6分）答：钢筋和混凝土两种材料能够有效的结合在一起而共同工作，主要基于三个条件：钢筋与混凝土之间存在粘结力；两种材料的温度线膨胀系数很接近；混凝土对钢筋起保护作用。

这也是钢筋混凝土结构得以实现并获得广泛应用的根本原因。

说一说混凝土结构有哪些优点和缺点？（6分）答：混凝土结构的主要优点在于：取材较方便、承载力高、耐久性佳、整体性强、耐火性优、可模性好、节约钢材、保养维护费用低。

混凝土结构存在的缺点主要表现在：自重大、抗裂性差、需用大量模板、施工受季节性影响。

第二章问答题（6分）（请任选第二章问题中的一题作答）混凝土结构工程中所选用的混凝土是不是标号越高越好？（6分）答:不是，高标号耐火性不好，易爆裂对于板构件，标号越高越浪费。

与普通混凝土相比，高强混凝土的强度和变形性能有何特点？（6分）答：与普通混凝土相比，高强混凝土的弹性极限、与峰值应力对应的应变值、荷载长期作用下的强度以及与钢筋的粘结强度等均比较高。

但高强混凝土在达到峰值应力以后，应力－应变曲线下降很快，表现出很大的脆性，其极限应变也比普通混凝土低。

谈一谈混凝土结构设计中选用钢筋的原则？（6分）答：混凝土结构中的钢筋一般应满足下列要求：较高的强度和合适的屈强比、足够的塑性、良好的可焊性、耐久性和耐火性、以及与混凝土具有良好的粘结性。

问答题（6分）（请任选第三章问题中的一题作答）请大家分别列举几个承载能力极限状态和正常使用极限状态的例子。

（6分）答：承载能力极限状态控制的是承载力，比如混凝土梁的受弯承载力，抗剪承载力等正常使用极限状态控制的主要是挠度和裂缝等。

工程力学与建筑结构作业一、选择题1。

作用在同一刚体上的两个力大小相等、方向相反、且沿着同一条作用线,这两个力是：（ )A。

作用力与反作用力 B。

平衡力 C。

力偶2。

既能限制物体转动,又能限制物体移动的约束是：（）A。

柔体约束 B.固定端约束 C。

活动铰链约束3。

三种不同的截面形状（圆形、正方形、空心圆）的等截面直杆,承受相同的轴向拉力P，比较材料用量，则。

( ）A．正方形截面最省料 B。

圆形截面最省料C。

空心圆截面最省料 D。

三者用料相同4.（）A．轴力最大 B。

面积最小 D. 不能确定5于等于（ ).A。

危险应力 B。

最小应力 C。

允许应力 D.最大应力6、梁的内力主要有。

A．弯矩和剪力 B. 轴力和扭矩 C. 弯矩和扭矩 D。

轴力和剪力7、若梁的截面是T形截面,则截面上的最大拉应力和最大压应力的数值 . A．不同 B. 相同 C. 不一定（）8．截面大小相等的两根细长压杆，形状一为圆形，另一为圆环形，其它条件相同，为形的临界力大.A。

圆形的柔度大 B。

圆形的回转半径大C。

圆形的临界力大 D. 圆形的临界应力大9。

两端支承情况和截面形状沿两个方向不同的压杆,总是沿着值大的方向失稳。

A。

强度 B。

刚度 C。

柔度 D.惯性矩10. 下列说法正确的是： .A. 荷载标准值要大于荷载设计值B。

荷载标准值要小于荷载设计值C. 强度标准值要小于强度设计值D。

强度标准值要大于强度设计值11. 混凝土保护层厚度是指 .A．箍筋的外皮至混凝土外边缘的距离B. 钢筋的外皮至混凝土外边缘的距离C。

纵向受力钢筋截面形心至混凝土外边缘的距离D。

箍筋的截面形心至混凝土外边缘的距离二．填空题1.平面汇交力系的合力对平面内任一点之矩，等于各个分力对同一点的力矩的代数和。

这就是合力矩定理。

2。

平面一般力系平衡的充分和必要条件是：∑Fx=0，∑Fy=0，∑m=0 . 3。

设计构件需满足强度、刚度、稳定性三个方面的要求。

4.强度条件能进行三方面的计算：①强度校核 ;②截面设计；③确定许可载荷。

8-15 在构件表面某点O 处，沿0°，45°，90°与135°方位粘贴四个应变片，并测得相应正应变依次为 0ε= 450×10-6， 45ε= 350×10-6， 90ε= 100×10-6与 135ε= 100×10-6，试判断上述测试结果是否可靠。

题8-15图解：依据平面应变状态任意方位的正应变公式，有645690601035022 10100221045022---⨯=-+=⨯==--+=⨯==-++=xy y x y yx yx x y x y x γεεεεεεεεεεεεεεε(c)(b)(a) 将式(a)和(b)代入式(c)，得661015010)700550(--⨯-=⨯-=xy γ(d)将以上所得结果(a),(b)和(d)代入平面应变状态任意方位的正应变公式，计算 135ε应有的测量值为666613510200 )sin27010150(21270cos 10)100450(2110)100450(21----⨯=⨯-⨯-⨯-+⨯+=ε135ε的实际测量值比上述结果小了一半，这说明题中所给测试结果不可靠。

其实，由应变圆可知，无论α 为何值 常数=++ 90ααεε而13545900εεεε+≠+同样说明题中所给的这组测试结果不可靠。

8-16 图示矩形板，承受正应力yxσσ与作用。

已知板件厚度δ=10mm ，宽度b =800mm ，高度h = 600mm ，正应力x σ=80MPa ，y σ=40-MPa ，材料为铝，弹性模量E =70GPa，泊松比μ= 0.33。

试求板厚的改变量δ∆与板件的体积改变量V ∆。

题8-16图解：此为平面应力状态问题。

设板厚度方向的正应变为z ε，则有)(y x z ζζEμε+-= 板厚的改变量为mm001886.0m 10886.1 m 10)4080(1070010.033.0(Δ669-=⨯-=⨯-⨯⨯⨯-=+-==-y x z ζζE δμδδε 体应变为)()21(z y x ζζζEμθ++-=由此可得该板件的体积改变量为337369mm 933m 1033.9 )m 010.0600.0800.0(10)4080(1070)33.02(1 ))(()21(Δ=⨯=⨯⨯⨯⨯-⨯⨯⨯-=++-=-bh δζζζEμV z y x 9-1 某铸铁构件危险点处的应力如图所示，已知铸铁的许用应力[σ]=40 MPa ，试校核其强度。

1.（）是由于构件的应力达到材料的极限强度而产生的，破坏断口呈纤维状，色泽发暗，破坏前有较大的塑性变形和明显的颈缩现象，且变形持续时间长。

正确答案: B2.（）是在塑性变形很小或基本没有塑性变形的情况下突然发生的，破坏时构件的计算应力可能小于钢材的屈服点，断裂从应力集中处开始，破坏的断口平齐并呈有光泽的晶粒状。

正确答案: D3.（）是当前钢结构最主要的连接方式，它的优点是构造简单，用钢省，加工方便，连接的密闭性好，易于采用自动化作业；缺点是会产生残余应力和残余变形。

正确答案: D4.（）需要先在构件上开孔，然后通过拧紧螺栓产生紧固力将被连接板件连成一体。

正确答案: D5.当砖砌体的截面尺寸受到限制时，为了提高砌体的抗压强度，可在砌体内配置一定数量的钢筋或增加部分钢筋混凝土，称为配筋砖砌体。

（）正确答案: A6.无筋砌体受压构件承载力计算公式中的系数ϕ是指轴向力的偏心距对受压构件承载力的影响系数。

（）正确答案: B7.无筋砌体受压构件的高厚比是指构件的计算高度与其相应的边长的比值。

（）正确答案: A8.砌体结构设计时，除进行墙、柱的承载力计算和高厚比的验算外，尚应满足墙、柱的一般构造要求，以保证结构的耐久性、整体性和空间刚度。

（）正确答案: A9.钢结构是由钢构件经焊接、螺栓或铆钉连接而成的结构。

（）正确答案: A10.钢材强度高、质量轻、安全可靠、工业化程度高，且耐热性好、不易锈蚀。

（）正确答案: B11.Q235中235表示钢材的极限强度为235N/mm2。

正确答案: B12.轴心受压钢柱由柱头、柱身、柱脚三部分组成，柱身截面有实腹式、缀板式和缀条式三种。

（）正确答案: A13.轴心受力的钢构件应进行强度计算，其净截面的平均应力可以超过钢材的屈服强度。

（）正确答案: B14.轴心受压钢构件应进行强度和刚度计算，不需要进行整体稳定性和局部稳定性的计算。

（）正确答案: B15.对于一般有翼板的组合工字形钢梁应进行梁的强度、刚度、整体稳定和局部稳定计算。

习题答案1．什么叫建筑结构?答：建筑工程中常提到“建筑结构”一词，就是指承重的骨架，即用来承受并传递荷载，并起骨架作用的部分，简称结构。

2．什么叫砌体结构？它有哪些优缺点？答：由块材和铺砌的砂浆粘结而成的材料称为砌体，由砌体砌筑的结构称砌体结构。

（1）砌体结构的主要优点①容易就地取材。

砖主要用粘土烧制；石材的原料是天然石；砌块可以用工业废料制作，来源方便，价格低廉。

②砖、石、砌块、砌体具有良好的耐火性和较好的耐久性。

③砌体砌筑时不需要模板和特殊的施工设备。

在寒冷地区，冬季可用冻结法砌筑，不需特殊的保温措施。

④砖墙和砌块墙体能够隔热和保温，所以既是较好的承重结构，也是较好的围护结构。

（2）砌体结构的缺点①与钢和混凝土相比，砌体的强度较低，因而构件的截面尺寸较大，材料用量多，自重大。

②砌体的砌筑基本上是手工方式，施工劳动量大。

③砌体的抗拉和抗剪强度都很低，因而抗震性能较差，在使用上受到一定限制；砖、石的抗压强度也不能充分发挥。

④黏土砖需用黏土制造，在某些地区过多占用农田，影响农业生产。

3.什么叫钢结构？它有哪些优缺点？答：钢结构主要是指用钢板、热轧型钢、冷加工成型的薄壁型钢和钢管等构件经焊接、铆接或螺栓连接组合而成的结构以及以钢索为主材建造的工程结构，如房屋、桥梁等。

（1）钢结构的优点：①强度高，重量轻。

钢材与其它材料相比，在同样的受力条件下，钢结构用材料少，自重轻。

同时钢结构自重轻，便于运输和安装。

②塑性和韧性好。

钢材的塑性好指钢结构破坏前一般都会产生显著的变形，易于被发现，可及时采取补救措施，避免重大事故发生。

钢材的韧性好指钢结构对动力荷载的适应性强，具有良好的吸能能力，抗震性能优越。

③材质均匀，物理力学性能可靠。

钢材在钢厂生产时，整个过程可严格控制，质量比较稳定;钢材组织均匀，接近于各向同性匀质体；钢材的物理力学特性与工程力学对材料性能所作的基本假定符合较好；钢结构的实际工作性能比较符合目前采用的理论计算结果;钢结构通常是在工厂制作，现场安装，加工制作和安装可严格控制，施工质量有保证。

第一章习题下列习题中，凡未标出自重的物体，质量不计。

接触处都不计摩擦。

1-1试分别画出下列各物体的受力图。

1-2试分别画出下列各物体系统中的每个物体的受力图。

1-3试分别画出整个系统以及杆BD，AD，AB（带滑轮C，重物E和一段绳索）的受力图。

1-4构架如图所示，试分别画出杆HED，杆BDC及杆AEC的受力图。

1-5构架如图所示，试分别画出杆BDH，杆AB，销钉A及整个系统的受力图。

1-6构架如图所示，试分别画出杆AEB，销钉A及整个系统的受力图。

1-7构架如图所示，试分别画出杆AEB，销钉C，销钉A及整个系统的受力图。

1-8结构如图所示，力P作用在销钉C上，试分别画出AC，BCE及DEH 部分的受力图。

参考答案1-1解：1-2解：1-3解：1-4解：1-5解：1-6解：1-7解：1-8解：第二章习题参考答案2-1解：由解析法，故：2-2解：即求此力系的合力，沿OB建立x坐标，由解析法，有故：方向沿OB。

2-3解：所有杆件均为二力杆件，受力沿直杆轴线。

（a）由平衡方程有：联立上二式，解得：（拉力）（压力）（b）由平衡方程有：联立上二式，解得：（拉力）（压力）（c）由平衡方程有：联立上二式，解得：(拉力)（压力）（d）由平衡方程有：联立上二式，解得：(拉力)(拉力)2-4解：（a）受力分析如图所示：由由(b)解：受力分析如图所示：由联立上二式，得：2-5解：几何法：系统受力如图所示三力汇交于点D，其封闭的力三角形如图示所以：（压力）（与X轴正向夹150度）2-6解：受力如图所示：已知，，由由2-7解：受力分析如图所示，取左半部分为研究对象由联立后，解得：由二力平衡定理2-8解：杆AB，AC均为二力杆，取A点平衡由联立上二式，解得：（受压）（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D，B点分别列平衡方程（1）取D点，列平衡方程由（2）取B点列平衡方程由2-10解：取B为研究对象：由取C为研究对象：由由联立上二式，且有解得：取E为研究对象：由故有：2-11解：取A点平衡：联立后可得：取D点平衡，取如图坐标系：由对称性及2-12解：整体受力交于O点，列O点平衡由联立上二式得：（压力）列C点平衡联立上二式得：（拉力）（压力）2-13解：（1）取DEH部分，对H点列平衡联立方程后解得：（2）取ABCE部分，对C点列平衡且联立上面各式得：（3）取BCE部分。
