脉冲弧焊电源

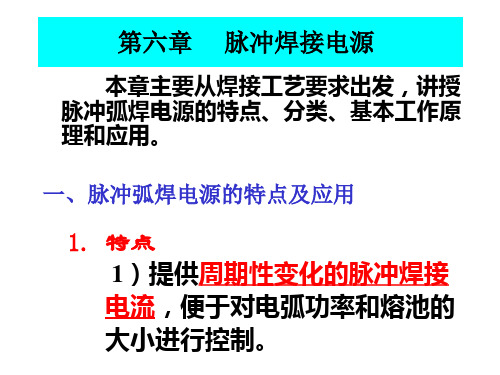

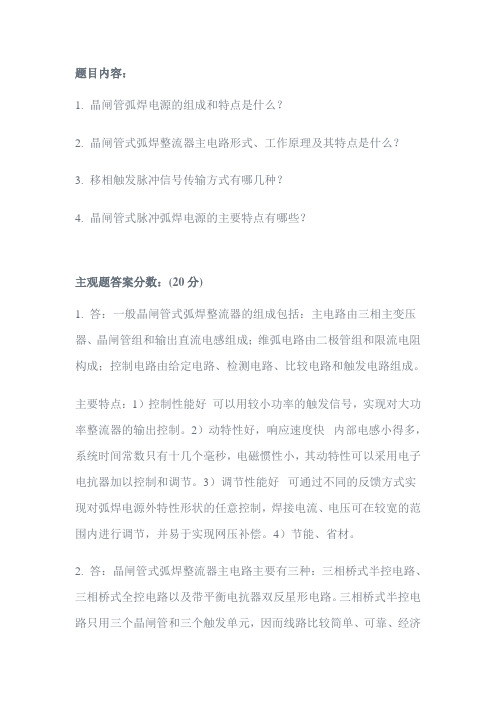

题目内容：1. 晶闸管弧焊电源的组成和特点是什么？2. 晶闸管式弧焊整流器主电路形式、工作原理及其特点是什么？3. 移相触发脉冲信号传输方式有哪几种？4. 晶闸管式脉冲弧焊电源的主要特点有哪些？主观题答案分数：(20分)1. 答：一般晶闸管式弧焊整流器的组成包括：主电路由三相主变压器、晶闸管组和输出直流电感组成；维弧电路由二极管组和限流电阻构成；控制电路由给定电路、检测电路、比较电路和触发电路组成。

主要特点：1）控制性能好可以用较小功率的触发信号，实现对大功率整流器的输出控制。

2）动特性好，响应速度快内部电感小得多，系统时间常数只有十几个毫秒，电磁惯性小，其动特性可以采用电子电抗器加以控制和调节。

3）调节性能好可通过不同的反馈方式实现对弧焊电源外特性形状的任意控制，焊接电流、电压可在较宽的范围内进行调节，并易于实现网压补偿。

4）节能、省材。

2. 答：晶闸管式弧焊整流器主电路主要有三种：三相桥式半控电路、三相桥式全控电路以及带平衡电抗器双反星形电路。

三相桥式半控电路只用三个晶闸管和三个触发单元，因而线路比较简单、可靠、经济和较易调试，其整流变压器为普通三相降压变压器，易于制造。

主要缺点是调至低压或小电流时波形脉动较明显，为满足对直流弧焊电源规定的脉动系数的要求，需配备大电感量的输出电路。

三相桥式全控整流电路的输出电压每周有六个波峰，脉动较小，所需备用的输出电感量也较小，缺点是要用六只晶闸管，六套触发电路，电路复杂，增加了调试和维修的难度。

带平衡电抗器双反星形可控整流电路相当于两组三相半波整流电路并联，同时有两个晶闸管并联导电，每管分担1/6的负载电流；有六个晶闸管，触发电路比三相桥式半控整流电路的要复杂；整流电压波形为每个波形六个波峰。

3. 答：1）电磁耦合采用脉冲变压器来传输脉冲信号。

脉冲变压器的目的是在触发脉冲电压一定的情况下，触发电路由晶闸管门级导通电阻决定；在触发多个晶闸管时，可输出多路隔离的触发脉冲，并可改变脉冲的正负极性，实现主电路和控制电路之间的电气隔离。

弧焊电源知识点弧焊电源知识点1.焊接电弧是焊接回路中的（负载）弧焊电源则是为电弧负载提供（电能）并保证（焊接工艺过程）稳定的装置2.有焊接电源供给的，具有一定（电压）的两电极间或电极与母材间，通过气体介质产生的（强烈）而（持久）的放电现象，称为焊接电弧3.焊接电弧的引燃方法有（接触引弧）（非接触引弧）两种，前者主要应用于（焊条电弧焊）（埋弧焊）（熔化极气体保护焊）等，后者主要应用于（钨极氩弧焊）（等离子弧焊）4.当电极材料、电源种类及性和气体介质一定时，电弧电压的大小取决于（电弧长度）5.焊接电弧按其构造可分为（阴极区）（阳极区）（弧柱）三个区6.（气体电离）（阴极电子发射）是电弧产生和维持的必要条件7.电弧的静特性曲线呈（U）它有（3）个不同的区域：当电流较小时，电弧静特性属（下降特性）区，即随着电流增加，电压（减小）；当电流稍大时，电弧静特性属（平特性）区，即随电流变化，电压（几乎不变）；当电流较大时，电弧静特性属（上升特性）区，电压随电流的增加而（增大升高）8.引起电弧偏吹的原因归纳起来有三个，其中一是（焊条偏心产生的偏吹）二是（电弧周围气流产生的偏吹）三是（焊接电弧的磁偏吹）9.造成电弧产生磁偏吹的原因有（导线接地线位置引起的磁偏吹）（铁磁物质引起的磁偏吹）（电弧运动至焊件的端部引起的磁偏吹）10.焊条电弧焊引弧的方法一般有（直击法）（划擦法）两种11.弧焊电源电压有短路时的零值增高到引弧电压值所需要的时间称（电压恢复时间）电弧焊时此事件一般不超过（0.05）s12.焊接电弧的（稳定）性是指电弧保持稳定燃烧的程度13.电弧电压是指（电弧两端之间的电压称为电弧电压）它由（阴极压降）（阳极压降）（弧柱压降）组成14.由于焊条偏心度过大产生的偏吹通常采用（调整焊条角度）的方法来解决15.焊条电弧焊多半工作在静特性的（平特性）区，钨极氩弧焊。

等离子弧焊多半工作在（平特性）区，熔化极氩弧焊、co2气体保护焊、熔化极活性气体保护焊基本上工作在（上升特性）区16.焊机的空载电压越高，电弧燃烧的稳定性（越强），但容易使电焊工（触电）17.直流弧焊电源接回路中，焊接电弧紧靠（负电）极的区域较阴极区，温度为（2130~3230）℃，放出的热量占焊接电弧总热量的（36％）左右。

第一单元焊接电弧对弧焊电源的要求一、填空题1．电弧是一种的现象。

2．的过程叫气体电离。

3．气体粒子受热的作用而产生的电离称为，温度越高，电离作用越。

4．电离的方程式有、和等。

5．中性粒子在光辐射的作用下产生的电离称为。

6．阴极的金属外表连续地向外发射出电子的现象，称为。

7．电弧的产生和维持的必要条件是。

8．根据吸收能量的不同，阴极电子发射可分为、和等三种形式。

二、判断题1．电弧在含有K、Na等元素的气氛中不容易引弧，在含有Ar、He 等元素的气氛中容易引弧。

〔〕2．气体电离的必要条件是有点场或热能的作用。

〔〕3．假设两电极间的电压越高，电场的作用越大，那么电离作用越弱〔〕4．高频高压引弧法由于采用较高的电压，所以比较危险。

〔〕5．接触短路引弧法可以用较低的空载电压产生焊接电流。

〔〕三、选择题1．在以下电极材料中，电子逸出功最小的两个元素是。

A．K、Na B. Na、W C. K、Cu D. C、Cu2．原子产生电离需要的能量，称为该元素的电离势，电离势很低的元素有。

A．Ar、He B. K、Na C. H2、O2 D. Li、W3．焊接电弧的产生是在焊条或焊丝拉离焊件外表时，由于而产生大量电子，在电极间电场的作用下，使气体发生电离而开场放电。

A．热发射 B. 强电场发射C．热发射和强电场发射 D. 热发射和质电撞击发射四、简答1．什么是气体电离2．什么是焊接电弧？焊接电弧是怎样产生的？、3．电弧的实质是什么？它与一般的燃烧现象有何异同点？4．负离子形成的条件是什么？它为什么不能担负导电任务？5．维持电弧放电需满足什么条件？怎样满足？6．热电离与碰撞电离有本质上的不同吗"为什么？7．热发射与自发射各有什么特点。

分别在什么样的条件下起主要作用？一．填空题1.沿弧柱长度方向，每厘米的电压降称为。

2.阴极有和。

3.阳极压降除与电流大小有关外，还与有关。

4.焊接电弧静特征的段，电弧燃烧时不易稳定，故很少使用。
