双金属温度计的安装要求双金属温度计工作原理双金属温度计把两种线膨胀系数不同的金属组合在一起，一端固定，当温度变化时,两种金属热膨胀不同，带动指针偏转以指示温度，这就是双金属片温度计，如上页图所示。
测温范围为—80～500C,它适用于工业上精度要求不高时的温度测量。
双金属片作为一种感温元件也可用于温度自动掌控。
双金属温度计的安装要求对双金属温度计的安装，应注意有利于测温精准，安全牢靠及维护和修理便利，而且不影响设备运行和生产操作，要充分以上要求，在选择对热电阻的安装部位和插入深度时要注意以下几点：（1）为了使热电阻的测量端与被测介质之间有充分的热交换，应合理选择测点位置，尽量避开在阀门，弯头及管道和设备的死角相近装设热电阻。
（2）带有保护套管的热电阻有传热和散热损失，为了削减测量误差，热电偶和热电阻应当有充分的插入深度：a、对于测量管道中心流体温度的热电阻，一般都应将其测量端插入到管道中心处（垂直安装或倾斜安装）。
如被测流体的管道直径是200毫米，那热电阻插入深度应选择100毫米；b、对于高温高压和高速流体的温度测量（如主蒸汽温度），为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可实行保护管浅插方式或接受热套式热电阻。
浅插式的热电阻保护套管，其插入主蒸汽管道的深度应不小于75mm；热套式热电阻的标准插入深度为100mm；c、假如需要测量是烟道内烟气的温度，尽管烟道直径为4m，热电阻插入深度1 m即可；d、当测量原件插入深度超过1m时，应尽可能垂直安装，或加装支撑架和保护套管。
双金属温度计安装使用双金属温度计广泛应用于石油、化工、冶金、纺织、食品等工业。
是一种测量中低温度的现场检测仪表。
可以直接测量各种生产过程中的—80℃—+500℃范围内液体蒸汽和气体介质温度。
双金属温度计安装使用：其实在安装双金属温度计的时候常常会碰到各种不同的问题，比如对与万向型双金属温度计的安装就有一个用力问题的解决，紧要是有时候用力过猛会造成对表盘的破坏，虽然说他可以扭动但是也要有一个用力的程度。
双金属温度计的测温原理1. 什么是双金属温度计？说到测温，大家脑海中肯定浮现出各种各样的温度计——水银的、电子的、还有那些一看就很高科技的。
但是，今天咱们要聊的可不是那些，而是双金属温度计。
这种温度计看似简单，却有着自己独特的魅力。
就像是那种外表平平无奇，但内心却藏着万丈深渊的老好人。
双金属温度计，顾名思义，就是由两种金属组成的。
它们的不同之处在于热膨胀系数，一个金属受热时膨胀得快，另一个则慢。
你想啊，就像是一对小情侣，一个总是爱抢风头，另一个则稳重内敛。
正是这两种金属的“斗智斗勇”，让温度计可以感知温度的变化。
2. 工作原理2.1 热膨胀那么，双金属温度计究竟是怎么测温的呢？其实，关键就在于热膨胀这个神奇的物理现象。
当温度升高时，那些金属就像是被施了魔法，开始“张嘴”了。
咱们说的那个“张嘴”，就是它们的长度变长了。
你想想，两个不同性质的金属在一起，受热后膨胀速度不一样，就像是一对争吵的朋友。
一个急，一个慢，结果就导致了它们弯曲的趋势。
于是，这种弯曲就引发了机械运动。
金属的弯曲会推动一个指针，指针的摆动就指向了刻度盘上的温度。
这个过程就像是小朋友在游乐场的秋千上，伴随着温度的升高，秋千也会越荡越高。
是不是很形象？2.2 适用范围双金属温度计的应用可谓是广泛到让人惊叹。
无论是家里的锅炉、工业生产中的温度监控，还是化学实验中的温度测量，双金属温度计都能派上大用场。
它的优点就是简单、耐用，而且不需要电池——这对于爱好环保的朋友来说，简直就是福音。
更有趣的是，双金属温度计的使用寿命非常长，几乎可以“伴你一生”。
就算摔了一跤，依旧坚挺，像极了我们身边那些顽强不屈的朋友。
这种耐用性，简直让人刮目相看。
3. 小结3.1 优点通过以上的介绍，咱们应该对双金属温度计的工作原理有了一个大致的了解。
它依靠两个金属的热膨胀，借助机械运动来指示温度，这个过程简直可以用“妙手回春”来形容！而且它的构造简单，使用方便，哪怕是小白也能轻松上手。
双金属温度计的原理及安装方式双金属温度计工作原理双金属温度计的是利用二种不同温度膨胀系数的金属，一端焊接在固定点，另一端当温度变化时扭曲变形，将其转换成指针偏转角度，指示温度。
抽芯式是指双金属感温元件可以从外保护管内抽出更换，是使用广泛的现场指示温度计。
双金属温度计为提高测温灵敏度，通常将金属片制成螺旋卷形状。
当多层金属片的温度更改时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围是—80～500℃，允许误差均为标尺两程的1%左右。
按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。
1、径向型双金属温度计：指针盘与保护管平行连接；2、135°向型双金属温度计：指针盘与保护管成135°连接；3、万向型双金属温度计：指针盘与保护管连接角度可任意调整；4、轴向型双金属温度计：指针盘与保护管垂直连接双金属温度计的性能如何？双金属温度计把两种线膨胀系数不同的金属组合在一起，一端固定，当温度变化时,两种金属热膨胀不同，带动指针偏转以指示温度，这就是双金属片温度计。
测温范围为—80～600C,它适用于工业上精度要求不高时的温度测量。
双金属片作为一种感温元件也可用于温度自动掌控。
双金属温度计的优点在于响应速度快、体积小、线性度好、较稳定，国外有些产品还具备高温工作性能。
双金属温度计的热电势大小仅与热电极材质的热电性质和两端温度差有关。
接受同一种匀质导体或半导体构成回路,都不会产生热电势。
热电偶两个接点温度T,T0，若T=T0,热电偶的热电势为零。
中心温度定律为订立热电偶分度表奠定了基础。
很多年来，科学家们试图讨论能否用函数关系式甚至用分段函数来表达热电偶的热端（测量端）温度与热电偶回路所产生的热电势之间的关系，最后没能成功。
双金属温度计的工作原理
双金属温度计是一种利用双金属片热膨胀原理测量温度的仪器。
其工作原理如下：
1. 双金属片：双金属温度计由两种不同热膨胀系数的金属片叠合而成。
通常使用由镍和铁合金组成的双金属片，这两种金属在温度变化时具有不同的热膨胀特性。
2. 热膨胀：当温度升高时，镍片的热膨胀系数大于铁片，导致双金属片整体弯曲，镍片位于外侧，铁片位于内侧。
相反，当温度降低时，镍片的热膨胀系数小于铁片，导致双金属片反向弯曲。
3. 弯曲后的传导：双金属片的弯曲状态会影响到它的电阻情况。
当双金属片弯曲时，其中一种金属片被拉伸，另一种金属片被压缩，从而改变了双金属片的电阻。
这样的电阻变化可以通过电路连接进行测量。
4. 温度测量：根据受温度影响而产生的双金属片的弯曲程度，可以通过测量其电阻变化来推算出温度的变化情况。
一般情况下，温度与电阻的关系可以通过校准得到的曲线来进行读取和转换。
总之，双金属温度计的工作原理是利用双金属片在温度变化时因热膨胀系数不同而导致的弯曲来测量温度，通过测量双金属片的电阻变化来间接反映温度变化的原理。

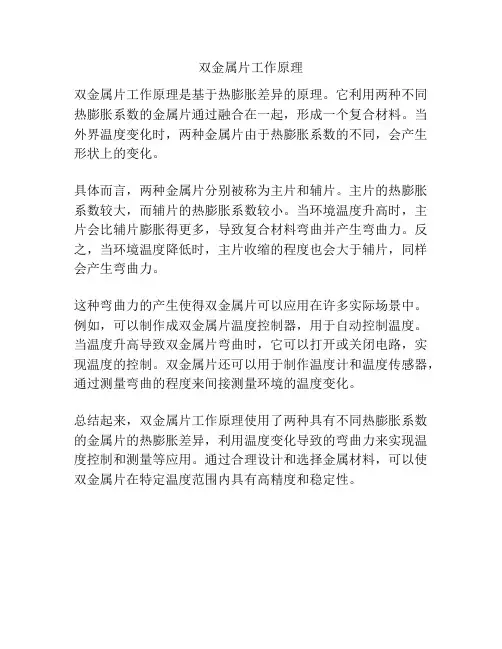

双金属片工作原理
双金属片工作原理是基于热膨胀差异的原理。
它利用两种不同热膨胀系数的金属片通过融合在一起，形成一个复合材料。
当外界温度变化时，两种金属片由于热膨胀系数的不同，会产生形状上的变化。
具体而言，两种金属片分别被称为主片和辅片。
主片的热膨胀系数较大，而辅片的热膨胀系数较小。
当环境温度升高时，主片会比辅片膨胀得更多，导致复合材料弯曲并产生弯曲力。
反之，当环境温度降低时，主片收缩的程度也会大于辅片，同样会产生弯曲力。
这种弯曲力的产生使得双金属片可以应用在许多实际场景中。
例如，可以制作成双金属片温度控制器，用于自动控制温度。
当温度升高导致双金属片弯曲时，它可以打开或关闭电路，实现温度的控制。
双金属片还可以用于制作温度计和温度传感器，通过测量弯曲的程度来间接测量环境的温度变化。
总结起来，双金属片工作原理使用了两种具有不同热膨胀系数的金属片的热膨胀差异，利用温度变化导致的弯曲力来实现温度控制和测量等应用。
通过合理设计和选择金属材料，可以使双金属片在特定温度范围内具有高精度和稳定性。
双金属温度计原理
双金属温度计是一种常用的温度测量仪器，其原理基于热膨胀的特性。
它由两种不同膨胀系数的金属条组成，通常是由铁和常用合金制成。
这两个金属条通过焊接或紧固在一起，形成一条螺旋状的双金属片。
当温度发生变化时，双金属片的两个金属条会因为具有不同的热膨胀系数而展开或收缩。
由于金属的热膨胀系数不同，双金属片会因温度的升高或降低而产生曲线形变。
这种形变会被传递到温度计的指针或电子传感器上，从而可以根据指针或传感器的位置来测量温度。
具体而言，当温度升高时，金属条的热膨胀系数较大的那一侧会膨胀得更快，导致双金属片向外展开。
相反，当温度降低时，热膨胀系数较小的一侧会先收缩，使双金属片向内收缩。
通过与一个已知温度相关的刻度盘或电子读数设备相连，我们可以准确测量出温度变化。
双金属温度计的优点是简单、可靠而且经济实惠。
它广泛应用于各个领域，如低温仓库、加热设备、空调系统和汽车工业等。
然而，需要注意的是，双金属温度计的精度相对较低，通常在±1℃左右。
因此，在对温度要求较高的场合，可能需要使用
其他更为精确的温度测量方法。

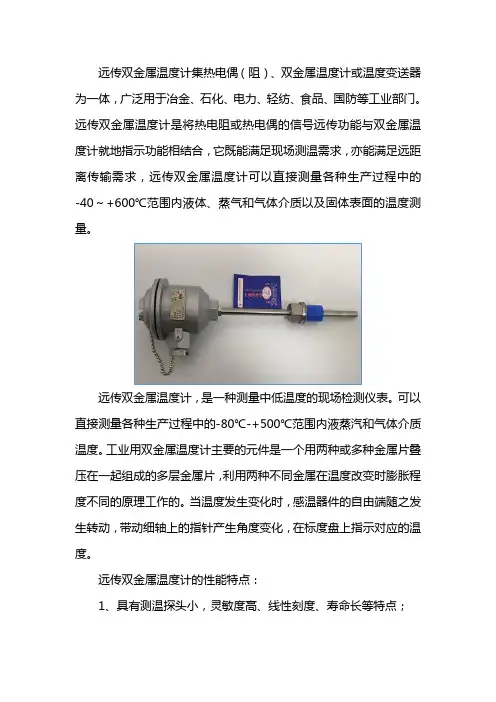

远传双金属温度计集热电偶（阻）、双金属温度计或温度变送器为一体，广泛用于冶金、石化、电力、轻纺、食品、国防等工业部门。
远传双金属温度计是将热电阻或热电偶的信号远传功能与双金属温度计就地指示功能相结合，它既能满足现场测温需求，亦能满足远距离传输需求，远传双金属温度计可以直接测量各种生产过程中的-40～+600℃范围内液体、蒸气和气体介质以及固体表面的温度测量。
远传双金属温度计，是一种测量中低温度的现场检测仪表。
可以直接测量各种生产过程中的-80℃-+500℃范围内液蒸汽和气体介质温度。
工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片，利用两种不同金属在温度改变时膨胀程度不同的原理工作的。
当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。
远传双金属温度计的性能特点：1、具有测温探头小，灵敏度高、线性刻度、寿命长等特点；2、具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能；3、结构形式与国际同类产品相同，可替代进口。
远传双金属温度计的技术参数：1、精度等级1.5级；2、时间常数≤60S；3、探头耐压≤6Mpa；4、探头直径:φ8-10mm、可动外螺纹:M27*2；5、热电阻PT100（单路、双路输出）或4-20mA电流输出；6、防护等级：IP55。
安徽皖控自动化仪表有限公司成立于2012年，是专业从事工业自动化仪表研究开发、制造的专业厂家之一，注册资金5510万元。
自公司成立以来被评为高新技术企业、规模企业、成立有滁州市工业在线检测仪表工程技术研研究中心、获得青年文明号、民营科技企业的称号，市认定企业技术中心证书、高新技术产品认证证书、市科技进步奖。
展望未来，安徽皖控自动化仪表有限公司将会不断创新，通过提供具有国际水准的优质产品和卓越的服务为客户创造价值，在发展成为国内过程自动化仪表行业顶级企业的同时，促进中国自动化技术的应用与发展水平，为推动中国社会工业化的进程不断努力！。
淮安嘉可自动化仪表有限公司

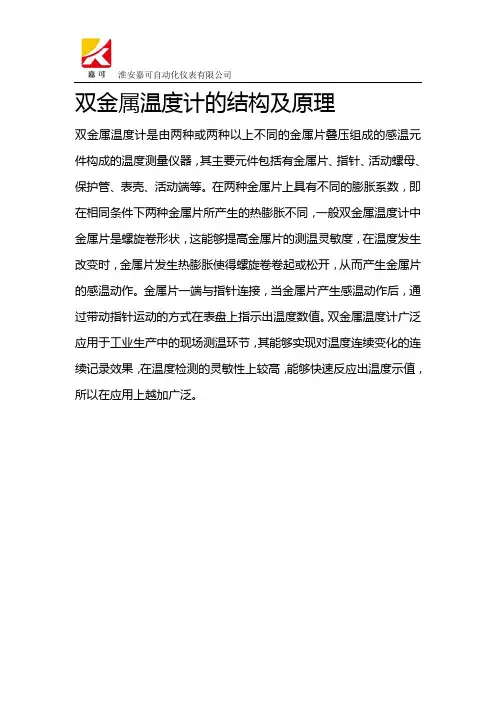

双金属温度计的结构及原理
双金属温度计是由两种或两种以上不同的金属片叠压组成的感温元件构成的温度测量仪器，其主要元件包括有金属片、指针、活动螺母、保护管、表壳、活动端等。
在两种金属片上具有不同的膨胀系数，即在相同条件下两种金属片所产生的热膨胀不同，一般双金属温度计中金属片是螺旋卷形状，这能够提高金属片的测温灵敏度，在温度发生改变时，金属片发生热膨胀使得螺旋卷卷起或松开，从而产生金属片的感温动作。
金属片一端与指针连接，当金属片产生感温动作后，通过带动指针运动的方式在表盘上指示出温度数值。
双金属温度计广泛应用于工业生产中的现场测温环节，其能够实现对温度连续变化的连续记录效果，在温度检测的灵敏性上较高，能够快速反应出温度示值，所以在应用上越加广泛。
双金属温度计工作原理及技术参数
一、双金属温度工作原理及用途
双金属温度计是根据两种金属片受热后膨胀系数不同，从而产生胀差，使固定在双金属片末端的指针发生偏转，在表盘上指示出相应的温度。
这就是双金属温度计的工作原理，而电接点双金属温度计则是在此基础上增加了上、下限定值电接点，温度超过设定值，则相应的接点接通，输出一个开关信号。
双金属温度计可用来直接测量气体,液体和蒸汽的温度,具有易读数,坚固和耐震等优点。
可代替工业玻璃水银温度计,有轴向型、径向型、135度方向型等。
长山热电厂二厂选用的WSS型工业双金属温度计具有一般双金属温度计的功能和特点，采用不锈钢外壳保护，具有较强的抗腐蚀性，适合于各种环境使用，且目前国内外较为通用的一种形式。
二、指标：
1.温度测量范围: - 80℃～500℃
2.精度等级: 1.0级、1.5级
3.热响应时间：≤40S
4.公称压力: ≤3MPa
5.保护管直径: Φ6、Φ8、Φ10
6.表头使用环境环境温度：- 20℃～60℃
— 1 —。
WSS双金属温度计的工作原理
WSS双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。
能自动连续记录气温变化的仪器，为提高测温灵敏度，通常将金属片WSS 双金属温度计制成螺旋卷形状。
当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，两种金属在温度变化时体积变化量不一样，因此会发生弯曲。
将其一端固定，另一端随温度变化而发生位移，位移量与气温接近线性关系。
自记系统由自记钟，自记笔组成，自记笔与放大杠杆相连并受感应元件操纵因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。
这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。
WSS双金属温度计的工作原理：
WSS双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。
WSS双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。
为提高测温灵敏度，通常将金属片制成螺旋卷形状。
当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。
这种仪表的测温范围是200~650℃，允许误差均为标尺两程的1%左右。
这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。
1。
双金属温度计工作原理双金属温度计是一种常用的温度测量仪器，它利用两种不同膨胀系数的金属片通过焊接或紧密粘合在一起，当受热时，由于两种金属片的膨胀系数不同，导致金属片产生弯曲，从而使指针产生相应的偏转，通过读取指针的位置来测量温度。
下面我们来详细了解一下双金属温度计的工作原理。
首先，双金属温度计的工作原理基于热力学原理。
当双金属温度计所测量的被测温度发生变化时，由于双金属片的膨胀系数不同，导致双金属片产生弯曲。
这种弯曲是由于两种金属片在温度变化时产生不同的热膨胀，从而导致金属片的形状发生变化，进而使得指针产生相应的偏转。
其次，双金属温度计的工作原理还涉及到材料的选择和制造工艺。
在双金属温度计中，通常会选择两种热膨胀系数不同的金属片，如铁和铜、铁和铬等。
这两种金属片经过特定的焊接或粘合工艺，使得它们能够紧密地连接在一起，并且在受热时产生弯曲。
制造工艺的精湛程度将直接影响双金属温度计的测量精度和稳定性。
另外，双金属温度计的工作原理还与机械传动原理有关。
当双金属片受热产生弯曲时，这种弯曲将通过机械传动装置传递给指针，使得指针产生相应的偏转。
通常情况下，双金属温度计的指针会与温度刻度盘相连接，通过读取指针所指的刻度值来确定被测温度。
总的来说，双金属温度计的工作原理是基于两种不同膨胀系数的金属片在受热时产生弯曲，通过机械传动装置将这种弯曲转化为指针的偏转，从而实现温度的测量。
在实际应用中，双金属温度计具有结构简单、使用方便、成本较低等优点，因此被广泛应用于工业生产、实验室检测等领域。
通过对双金属温度计工作原理的了解，我们可以更好地理解它的工作过程，并在实际应用中更加准确地进行温度测量和控制。
同时，也可以帮助我们更好地选择和使用双金属温度计，以满足不同场合的温度测量需求。
双金属温湿度计设备工艺原理
双金属温湿度计通常由两种不同的金属片（通常是铁和铜）通过焊接或粘合在一起构成。
这两种金属片的膨胀系数不同，即在温度变化时，它们的长度变化程度也不同。
由于这个原理，双金属温湿度计可以根据环境温度的变化来测量温度。
当环境温度升高时，由于铁的膨胀系数大于铜的膨胀系数，铁片会比铜片膨胀得更多。
这导致双金属片产生弯曲，其中凸起的一面是铁片，而凹陷的一面是铜片。
当温度下降时，金属片则会恢复原状。
这种弯曲和恢复的过程使得双金属温湿度计可以测量温度的变化。
除了测量温度，双金属温湿度计还可以用来测量湿度。
双金属温湿度计通常配备了一根吸湿棒，当环境湿度上升时，吸湿棒会吸收湿气，导致双金属片的弯曲程度发生变化。
这个变化可以通过连接在金属片上的指针或其他指示装置来显示湿度的变化。
双金属温湿度计的精度受到多种因素的影响，例如金属片的材质、尺寸和制造工艺。
为了提高测量的准确性，一些双金属温湿度计使用了一种称为补偿装置的附加组件。
补偿装置可以校正不同温度下金属膨胀系数的变化，从而提供更准确的温湿度测量结果。
总的来说，双金属温湿度计通过利用两种不同金属的膨胀系数差异来测量环境温度和湿度的变化。
这种设备结构简单、成本低廉，因此在很多领域中广泛使用，例如气象观测、温室控制和实验室研究等。
尽管双金属温湿度计可能受到一些限制和误差的影响，但它们仍然是一种常见和有效的温湿度测量工具。
双金属温度计结构和原理双金属温度计结构和原理工业双金属温度计是一种适合测量中、低温的现场检测仪表，可用来直接测量气体、液体和蒸汽的温度。
该温度计从设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点，双金属温度计能在工作温度超过给定值时，自动发出控制信号切断电源或报警。
可取代其它形工的测温仪表，广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
双金属温度计特点：无汞害，易读数，坚固耐震。
保护管材为1Gr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。
抽芯式温度计可不停机短时间维护或更换机芯。
轴向型、径向型、135o型、万向型等品种齐全，双金属温度计适应于各种现场安装的需要。
双金属温度计结构特征与工作原理：双金属温度计是用绕成螺纹旋形的热双金属片作感温元件，并将它装在保护套内，一端固定（固定端），另一端（自由端）连接在一根细轴上，轴端装有指针。
当温度发生变化时，感温元件的自由端随即转动，从而细轴带动指针产生角位移，在标度盘上指示出温度的变化；直型表则通过转向传动机构带动指针。
由于感温元件与温度变化呈线性关系，所以双金属温度计指针所指示的位置即是被测温度值。
表壳材料有钢板、铸合金、不锈钢板；检测元件还具有抽芯式结构；可调角型温度计的表头部分借助于波纹管，转角机构等零件，可以由角型到直型或从直型到角型任意角度转变。
电接点双金属温度计则在结构上增添了电接触组、调节装置和出线盒等部件。
在温度变化时，当与预先设定的控温定触点（上限与下限）相接触或断开的瞬间，使控制线路中的继电器或接触器动作，双金属温度计从而实现自动控温或报警的功能。
双金属温度计是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。
工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。
为提高测温灵敏度，通常将金属片制成螺旋卷形状。
当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷卷起或松开。
