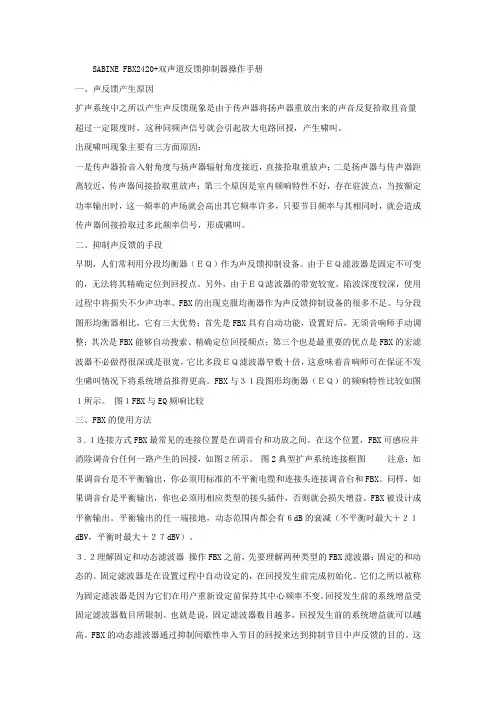

SABINE FBX2420+双声道反馈抑制器操作手册一、声反馈产生原因扩声系统中之所以产生声反馈现象是由于传声器将扬声器重放出来的声音反复拾取且音量超过一定限度时，这种同频声信号就会引起放大电路回授，产生啸叫。

出现啸叫现象主要有三方面原因：一是传声器拾音入射角度与扬声器辐射角度接近，直接拾取重放声；二是扬声器与传声器距离较近，传声器间接拾取重放声；第三个原因是室内频响特性不好，存在驻波点，当按额定功率输出时，这一频率的声场就会高出其它频率许多，只要节目频率与其相同时，就会造成传声器间接拾取过多此频率信号，形成啸叫。

二、抑制声反馈的手段早期，人们常利用分段均衡器（ＥＱ）作为声反馈抑制设备。

由于ＥＱ滤波器是固定不可变的，无法将其精确定位到回授点。

另外，由于ＥＱ滤波器的带宽较宽，陷波深度较深，使用过程中将损失不少声功率。

FBX的出现克服均衡器作为声反馈抑制设备的很多不足。

与分段图形均衡器相比，它有三大优势：首先是FBX具有自动功能，设置好后，无须音响师手动调整；其次是FBX能够自动搜索、精确定位回授频点；第三个也是最重要的优点是FBX的宏滤波器不必做得很深或是很宽，它比多段ＥＱ滤波器窄数十倍，这意味着音响师可在保证不发生啸叫情况下将系统增益推得更高。

FBX与３１段图形均衡器（ＥＱ）的频响特性比较如图１所示。

图１FBX与EQ频响比较三、FBX的使用方法３.１连接方式FBX最常见的连接位置是在调音台和功放之间。

在这个位置，FBX可感应并消除调音台任何一路产生的回授，如图２所示。

图2典型扩声系统连接框图注意：如果调音台是不平衡输出，你必须用标准的不平衡电缆和连接头连接调音台和FBX。

同样，如果调音台是平衡输出，你也必须用相应类型的接头插件，否则就会损失增益。

FBX被设计成平衡输出。

平衡输出的任一端接地，动态范围内都会有６dB的衰减（不平衡时最大＋２１dBV，平衡时最大＋２７dBV）。

３.２理解固定和动态滤波器操作FBX之前，先要理解两种类型的FBX滤波器：固定的和动态的。

声反馈原理图反馈抑制器原理及其使用□沙兴高俊【摘要】在扩声系统中出现自激反馈是每个音响工程师都不愿遇到的问题，本文简要说明了声反馈产生的原因及其危害，重点介绍了反馈抑制器的原理及其使用，并针对具体情况总结了反馈抑制器的不同连接办法，从而更好地提高扩声系统的性能。

【关键词】声反馈反馈抑制器由于声反馈的存在，会使最终的声场频响特性不好，产生梳状滤波器效应；当这种反馈满足振荡条件时将产生啸叫现象，并且可以在很多个频率点产生啸叫。

最简单的抑制方法是减少增益，但是也降低了扩声系统的效率。

声反馈现象一旦发生，轻者会造成传声器通路音量无法调大，调大后啸叫非常严重，对现场演出造成恶劣的影响，或传声器声音开大后出现声音振铃现象（即位于声反馈临界点时传声器声音的尾音现象），声音存在混响感，破坏音质，重者导致音箱或功率放大器由于信号过强而烧毁。

一、声反馈1、声反馈声反馈指由扬声器系统发出的声音又返回到传声器的现象，声音可能通过不同的途径返回到传声器，与传声器的输入信号叠加，当相位相同即产生更强的输入信号进入系统，同时产生更强的输出信号，反馈到传声器，会引起扩声系统的自激震荡。

二、反馈抑制器的原理反馈抑制器是随着数字技术的发展而设计和生产的一种设备，它能快速扫描、自动寻找出反馈信号频率，并能自动生成一组与其频率相同的窄带滤波器，切换“啸叫”的频率信号，从而抑制反馈，输入信号经放大后产生放大的模拟信号转换成数字信号，检测器不断扫描，将声反馈信号捡拾，因为声反馈信号与音乐信号有所不同，声反馈信号的特点是开始时不断增长，然后保持一定电平。

找到反馈信号，由中央处理器告知数字信号处理器去设定频率，并在数字滤波器中找到此频率点给予数字衰减，其衰减量在- 40d B 左右，滤波带宽可调（从 1/60 倍频程～1/5 倍频程）。

反馈2、声反馈危害反馈方法的比较馈抑制器串接在 相应的通道里，这样连接的优点是可 以最大限度对反 馈抑制器进行调整，不用顾及会影响 其它音源；缺点 是利用这种连接法一台反馈抑制器最 多才可以控制调音台的 2 个通道，设备得不到充分的 利 用 。

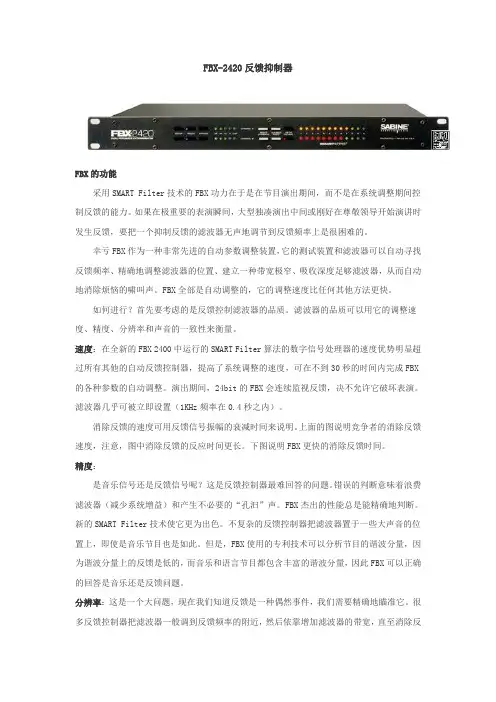

FBX-2420反馈抑制器FBX的功能采用SMART Filter技术的FBX功力在于是在节目演出期间，而不是在系统调整期间控制反馈的能力。

如果在极重要的表演瞬间，大型独凑演出中间或刚好在尊敬领导开始演讲时发生反馈，要把一个抑制反馈的滤波器无声地调节到反馈频率上是很困难的。

幸亏FBX作为一种非常先进的自动参数调整装置，它的测试装置和滤波器可以自动寻找反馈频率、精确地调整滤波器的位置、建立一种带宽极窄、吸收深度足够滤波器，从而自动地消除烦恼的啸叫声。

FBX全部是自动调整的，它的调整速度比任何其他方法更快。

如何进行？首先要考虑的是反馈控制滤波器的品质。

滤波器的品质可以用它的调整速度、精度、分辨率和声音的一致性来衡量。

速度：在全新的FBX 2400中运行的SMART Filter算法的数字信号处理器的速度优势明显超过所有其他的自动反馈控制器，提高了系统调整的速度，可在不到30秒的时间内完成FBX 的各种参数的自动调整。

演出期间，24bit的FBX会连续监视反馈，决不允许它破坏表演。

滤波器几乎可被立即设置（1KHz频率在0.4秒之内）。

消除反馈的速度可用反馈信号振幅的衰减时间来说明。

上面的图说明竞争者的消除反馈速度，注意，图中消除反馈的反应时间更长。

下图说明FBX更快的消除反馈时间。

精度：是音乐信号还是反馈信号呢？这是反馈控制器最难回答的问题。

错误的判断意味着浪费滤波器（减少系统增益）和产生不必要的“孔汩”声。

FBX杰出的性能总是能精确地判断。

新的SMART Filter技术使它更为出色。

不复杂的反馈控制器把滤波器置于一些大声音的位置上，即使是音乐节目也是如此。

但是，FBX使用的专利技术可以分析节目的谐波分量，因为谐波分量上的反馈是低的，而音乐和语言节目都包含丰富的谐波分量，因此FBX可以正确的回答是音乐还是反馈问题。

分辨率：这是一个大问题，现在我们知道反馈是一种偶然事件，我们需要精确地瞄准它。

很多反馈控制器把滤波器一般调到反馈频率的附近，然后依靠增加滤波器的带宽，直至消除反馈。

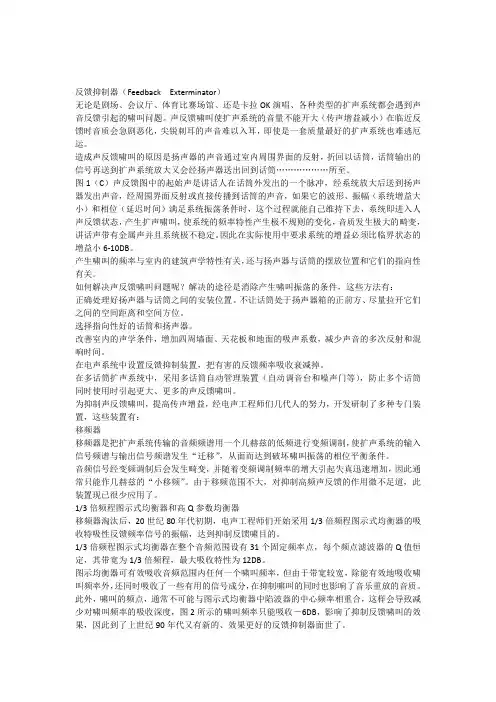

反馈抑制器（Feedback Exterminator）无论是剧场、会议厅、体育比赛场馆、还是卡拉OK演唱、各种类型的扩声系统都会遇到声音反馈引起的啸叫问题。

声反馈啸叫使扩声系统的音量不能开大（传声增益减小）在临近反馈时音质会急剧恶化，尖锐刺耳的声音难以入耳，即使是一套质量最好的扩声系统也难逃厄运。

造成声反馈啸叫的原因是扬声器的声音通过室内周围界面的反射，折回以话筒，话筒输出的信号再送到扩声系统放大又会经扬声器送出回到话筒………………所至。

图1（C）声反馈图中的起始声是讲话人在话筒外发出的一个脉冲，经系统放大后送到扬声器发出声音，经周围界面反射或直接传播到话筒的声音，如果它的波形、振幅（系统增益大小）和相位（延迟时间）满足系统振荡条件时，这个过程就能自己维持下去，系统即进入人声反馈状态，产生扩声啸叫，使系统的频率特性产生极不规则的变化，音质发生极大的畸变，讲话声带有金属声并且系统极不稳定。

因此在实际使用中要求系统的增益必须比临界状态的增益小6-10DB。

产生啸叫的频率与室内的建筑声学特性有关，还与扬声器与话筒的摆放位置和它们的指向性有关。

如何解决声反馈啸叫问题呢？解决的途径是消除产生啸叫振荡的条件，这些方法有：正确处理好扬声器与话筒之间的安装位置。

不让话筒处于扬声器箱的正前方、尽量拉开它们之间的空间距离和空间方位。

选择指向性好的话筒和扬声器。

改善室内的声学条件，增加四周墙面、天花板和地面的吸声系数，减少声音的多次反射和混响时间。

在电声系统中设置反馈抑制装置，把有害的反馈频率吸收衰减掉。

在多话筒扩声系统中，采用多话筒自动管理装置（自动调音台和噪声门等），防止多个话筒同时使用时引起更大、更多的声反馈啸叫。

为抑制声反馈啸叫，提高传声增益，经电声工程师们几代人的努力，开发研制了多种专门装置，这些装置有：移频器移频器是把扩声系统传输的音频频谱用一个几赫兹的低频进行变频调制，使扩声系统的输入信号频谱与输出信号频谱发生“迁移”，从面而达到破坏啸叫振荡的相位平衡条件。

AFS224有平衡输入和输出接口，他们可以与任何平衡或不平衡线路电平接口的装置连接。

参考下面步骤把AFS224连接到扩声系统。

• 连接前关闭设备电源• 把AFS224用提供的机架螺丝装入19英寸宽的标准机架中。

AFS224不能安装在任何产生过大热量物体的上面或下面。

设备使用时的环境温度不应超过113ºF（45℃）。

虽然机器有抗射频和抗电磁干扰的屏蔽。

但应尽量避免安装在有极高射频电场和电磁干扰的地方。

• 按应用需要，通过XLR或1/4”TRS连接器与音频系统连接。

两种类型的输入、输出接口可用作平衡或不平衡连接。

同时使用多于一个平衡和不平衡线路输入，可引起相位抵消、内导体对地短路或损坏连接到AFS224的其他设备。

可以同时使用多于一个的输出，只要并联负载大于600欧姆。

• 给AFS224加电。

把电源线连接到AFS224后面板上的电源插座中，再把电源线的插头插入远离音频线路的电源插座中。

打开或关闭机器的电源开关。

由于AFS224消耗的功率很少，因此机器可以连续地打开。

AFS224后面板• 电源线连接口：交流电源连接到AFS224• 输入连接器：提供两种类型的输入连接器。

带锁定的母的XLR型连接器和1/4” (TRS)话筒插口连接器。

处理器可接受的最大输入电平为+20dBu (ref：0.775vrms)。

• 工作电平开关：此按键选择+4dBu或-10dBv的工作电平。

• 输出连接器：提供两种类型的输出连接器：公的XLR连接器和1/4” (TRS) 话筒插口AFS224前面板• 输入电平指示：AFS224由4个LED发光管组成的输入电平指示，指示范围为-10dBu 到+18dBu。

注意：最适宜的电平和正确运行应使平均输入信号电平的0dB发光管点亮，+10dB发光管偶然点亮。

• 削波（Clip）LED：此LED点亮表明输入端发生信号削波。

• 旁通（Bypass）：此键按下一次（Bypass灯点亮），信号路径中的吸收滤波器被旁通。

一、反馈抑制器的作用既然要了解反馈抑制器的作用，我们当然有必要了解下声反馈的产生和声反馈的抑制方法。

（一）、声反馈的产生我想作为我们音响师来说，最令我们头痛的就是声反馈问题了，而声反馈产生的原因又是多种多样的，大体上导致音响系统中产生声反馈的原因主要有以下3种：1、第一个是由拾音器产生的：也就是话筒拾取的声音经过扬声器发出来之后，这种声音又通过扬声器的直接或间接辐射再一次进入话筒，如此话筒和扬声器之间就会形成了一个环路。

当这种信号被不断的循环放大，超出了一定范围，产生了正反馈并形成振荡，这样声反馈就产生了。

实际上一套音响系统能发出的音量是有一定限制的，就像一个气球要是给它吹太多的气它就会爆炸一样，我们也不可能给一套音响系统无限制的增加音量而不产生问题。

2、第二个是系统内部出现的声反馈：一般是由效果通道引发的。

比如在一个调音台里我们从AUX 1-2发送信号给效果器，经过效果器处理后假如输出了2路信号输入到了调音台的23-24路，那么此时23-24两个通道中的AUX 1-2旋钮就不要再打开了，否则刚才经过效果器处理后的信号就又流回到了效果器里，如此AUX和效果器之间就又形成了一个循环，当环路电平增益超出了一定范围，这样也会产生声反馈。

3、第三个原因是乐队乐器产生的声反馈：一般出现在电吉他和电贝司上，因为这两种乐器里面也装有拾音器，自然也有可能产生声反馈。

通常情况是在此乐器无人操作时，而此乐器的音量又正常的通过了扬声器，没有关掉，此时受扬声器所发出音量的震动，在某些频率上产生了频率共振，当超出一定范围时，也会产生声反馈。

因此当乐队乐器在无人操作时，我们应该把相关乐器的音量关掉，一个可以减少噪音，一个就是避免声反馈。

（二）、声反馈的抑制方法1、最早处理声反馈的方法是采用移频器,就是把将要产生声反馈的频率点移开一些，以达到避免声反馈的目的。

但采用此方法会严重的损害音质，因此现在已经很少使用。

2、后来音响工作者经常使用多段模拟房间均衡器来抑制声反馈，但是由于模拟房间均衡器的可调频率点是固定不变的，当对某一频率进行大幅度调整时，也会严重影响临近的频率点，如315Hz频率处出现了声反馈，我们对其衰减了9dB，如此大的调整势必影响到了与它相邻的250Hz和400Hz 的频率特性；再一个现在使用的多段模拟房间均衡器的倍频程一般也是固定的，通常为三分之一倍频程，这样只能是进行宽频带的而不是较窄频带的调整。
