交流电路的谐振现象实验报告一、实验目的1、深入理解交流电路中谐振现象的基本原理。
2、掌握测量谐振频率、品质因数等参数的方法。
3、观察并分析串联谐振和并联谐振的特点及差异。
二、实验原理在交流电路中，当电感、电容和电阻串联或并联时，在一定的电源频率下，可能会出现谐振现象。
串联谐振时，电路的阻抗最小，电流达到最大值，且电感和电容两端的电压可能远大于电源电压。
其谐振频率$f_0$可由公式$f_0 ＝＼frac{1}｛2\pi\sqrt{LC}｝＄计算得出，其中$L$为电感值，＄C$为电容值。
并联谐振时，电路的阻抗最大，电流达到最小值，且电感和电容中的电流可能远大于总电流。
品质因数$Q$是衡量谐振电路性能的重要参数，对于串联谐振，＄Q ＝＼frac{＼omega_0 L}｛R}＄；对于并联谐振，＄Q ＝＼frac{R}｛＼omega_0 L}＄。
三、实验仪器1、信号发生器2、示波器3、电阻箱4、电感箱5、电容箱四、实验步骤1、串联谐振实验按照电路图连接好串联电路，包括电阻、电感和电容。
调节信号发生器的输出频率，从低到高逐渐变化，同时观察示波器上的电流波形，当电流达到最大值时，记录此时的频率，即为串联谐振频率$f_{0s}＄。
测量此时电阻、电感和电容两端的电压，并计算品质因数$Q_s$。
2、并联谐振实验按照电路图连接好并联电路，包括电阻、电感和电容。
同样调节信号发生器的频率，从低到高逐渐变化，观察示波器上的电流波形，当电流达到最小值时，记录此时的频率，即为并联谐振频率$f_{0p}＄。
测量此时电阻、电感和电容中的电流，并计算品质因数$Q_p$。
五、实验数据记录与处理1、串联谐振实验数据｜实验次数｜电阻$R$（Ω）｜电感$L$（mH）｜电容$C$（μF）｜谐振频率$f_{0s}＄（kHz）｜电阻电压$U_R$（V）｜电感电压$U_L$（V）｜电容电压$U_C$（V）｜品质因数$Q_s$ ｜｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜｜ 1 ｜ 500 ｜ 100 ｜ 01 ｜ 50 ｜ 50 ｜ 150 ｜ 150 ｜ 30 ｜｜ 2 ｜ 800 ｜ 150 ｜ 008 ｜ 40 ｜ 80 ｜ 240 ｜ 240 ｜ 60 ｜2、并联谐振实验数据｜实验次数｜电阻$R$（Ω）｜电感$L$（mH）｜电容$C$（μF）｜谐振频率$f_{0p}＄（kHz）｜电阻电流$I_R$（mA）｜电感电流$I_L$（mA）｜电容电流$I_C$（mA）｜品质因数$Q_p$ ｜｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜｜ 1 ｜ 1000 ｜ 80 ｜ 006 ｜ 60 ｜ 60 ｜ 180 ｜ 180 ｜ 18 ｜｜ 2 ｜ 1200 ｜ 100 ｜ 005 ｜ 50 ｜ 50 ｜ 250 ｜ 250 ｜ 25 ｜根据实验数据，计算出串联谐振和并联谐振的平均谐振频率、品质因数等参数。

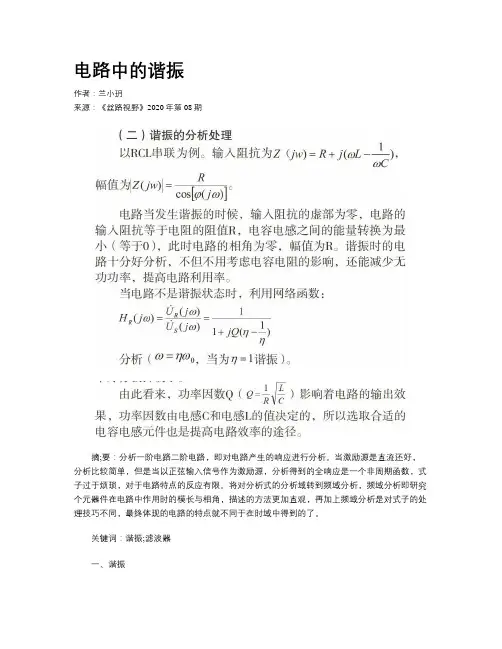

电路中的谐振作者：兰小玥来源：《丝路视野》2020年第08期摘;要：分析一阶电路二阶电路，即对电路产生的响应进行分析。
当激励源是直流还好，分析比较简单，但是当以正弦输入信号作为激励源，分析得到的全响应是一个非周期函数，式子过于烦琐，对于电路特点的反应有限。
将对分析式的分析域转到频域分析，频域分析即研究个元器件在电路中作用时的模长与相角，描述的方法更加直观，再加上频域分析是对式子的处理技巧不同，最终体现的电路的特点就不同于在时域中得到的了。
关键词：谐振;滤波器一、谐振（一）概述当一个电路出现一个或更多的电感，电感产生的磁场会相互影响，发生耦合现象。
一个电感元件的耦合称为全耦合，多个电感元件就要根据实际电路去分析了。
当一个电路有电容元件时，电容会对激励源的变化产生应激响应，但最终会趋于稳定。
电路中出现一个电感和一个电容，当激励源为正弦信号，电路的阻抗会随着激励源的频率体现不一样的特征，但不管什么电路，总会在一个频率下阻抗的值等于电阻元件的阻值，工程分析中，该频率被定义为谐振。
当频率小于该频率时，电路中的响应为非周期响应，电路表现为容性;当频率小于该频率时，电路中的响应也为非周期响应，电路表现为感性。
但后两种不论是哪一种情况，虽然最终也会趋于稳定，总会有一部分电能在电容与电感之间相互转换，激励源供应的部分电能得不到有效利用，电路的利用效率下降。
每一个电路都有固有频率，当电路中的阻抗的响应频率（或者激励源的频率）达到固有频率的时候就会发生谐振。
因此固有频率也可是区分不同电路的特征之一，而谐振就是电路频率等于固有频率时的现象。
（二）谐振的分析处理以RCL串联为例。
输入阻抗为，幅值为。
电路当发生谐振的时候，输入阻抗的虚部为零，电路的输入阻抗等于电阻的阻值R，电容电感之间的能量转换为最小（等于0），此时电路的相角为零，幅值为R。
谐振时的电路十分好分析，不但不用考虑电容电阻的影响，还能减少无功功率，提高电路利用率。
交流电路的谐振现象实验报告交流电路的谐振现象实验报告引言交流电路的谐振现象是电子学中的重要概念之一。
谐振是指当电路中的电感和电容元件达到特定的数值时，电路会发生共振现象，电流和电压的幅值会达到最大值。
本实验旨在通过搭建交流电路并观察其谐振现象，加深对谐振现象的理解。
实验材料和方法材料：电感线圈、电容器、电阻器、交流电源、示波器等。
方法：首先，我们按照实验要求搭建交流电路，将电感线圈、电容器和电阻器连接在一起，并接入交流电源。
然后，使用示波器测量电路中的电压和电流，并记录下来。
实验结果与分析在实验过程中，我们通过调节电感线圈和电容器的数值，观察到了电路的谐振现象。
当电感和电容的数值达到一定的比例时，电路中的电流和电压会达到最大值。
谐振频率的计算根据实验数据，我们可以计算出电路的谐振频率。
谐振频率的计算公式为：f=1/(2π√(LC))，其中f为谐振频率，L为电感的值，C为电容的值。
实验误差的分析在实验中，由于仪器的精度和实验条件的限制，可能会产生一定的误差。
例如，电感线圈和电容器的实际数值与标称数值可能存在一定的偏差，导致计算出的谐振频率与理论值有所差别。
谐振现象的应用谐振现象在电子学中有着广泛的应用。
例如，在无线通信中，天线的谐振频率与传输信号的频率相匹配，可以实现信号的传输和接收。
此外，谐振现象还应用于音响设备、电子滤波器等领域。
实验总结通过本次实验，我们深入了解了交流电路的谐振现象。
通过观察和测量实验数据，我们验证了谐振频率的计算公式，并分析了实验误差的来源。
谐振现象在电子学中有着重要的应用，对于我们理解和应用电路具有重要意义。
结语交流电路的谐振现象是电子学中的基础概念之一，通过本次实验，我们对谐振现象有了更深入的了解。
通过实验数据的分析和计算，我们验证了谐振频率的计算公式，并探讨了实验误差的来源。
谐振现象在电子学中有着广泛的应用，对于我们理解和应用电路具有重要意义。
通过本次实验，我们不仅提高了实验操作的能力，还加深了对交流电路谐振现象的理解。
