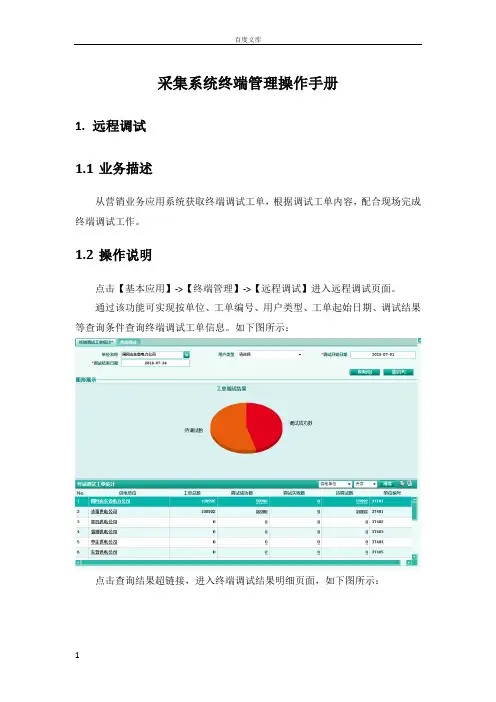

采集系统终端管理操作手册1.远程调试1.1业务描述从营销业务应用系统获取终端调试工单,根据调试工单内容,配合现场完成终端调试工作。
1.2操作说明点击【基本应用】->【终端管理】->【远程调试】进入远程调试页面。
通过该功能可实现按单位、工单编号、用户类型、工单起始日期、调试结果等查询条件查询终端调试工单信息。
如下图所示:点击查询结果超链接,进入终端调试结果明细页面,如下图所示:点击工单编号超链接,在下方展示选中终端下的表计信息;选择一条工单,点击触发调试按钮,进行终端调试页面,如下图所示:调试触发与在运系统终端调试业务基本一致,不一样的地方为调试结果页面增加了调试结果记录功能,记录终端进行那几步调试;如下图所示:选择一条工单,点击【归档】按钮,将此工单进行归档保存,仅能对调试完成的工单进行归档。
2终端参数设置2.1业务描述对终端设置终端配置参数、控制参数、限值参数等,设置的参数如下:➢终端通讯参数终端上行通信口通信参数设置终端上行通信口无线中继转发设置主站IP地址和端口主站电话号码和短信中心号码终端上行通信消息认证参数设置终端组地址设置终端IP地址和端口终端上行通信工作方式(以太专网或虚拟专网)虚拟专网用户名、密码终端上行通信流量门限设置终端级联通信参数➢测量点参数终端电能表/交流采样装置配置参数测量点基本参数测量点限值参数测量点铜损、铁损参数测量点功率因数分段限值终端当地电能表显示号台区集中抄表停抄/投抄设置载波从节点附属节点地址➢抄表参数终端抄表运行参数设置集中器下行通信模块的参数设置终端台区集中抄表重点户设置➢事件参数有功总电能量差动越限事件参数设置终端声音告警允许∕禁止设置电能表异常判别阈值设定➢本地端口参数终端脉冲配置参数终端状态量输入参数终端电压/电流模拟量配置参数➢直流模拟量参数直流模拟量接入参数直流模拟量输入变比直流模拟量限值直流模拟量冻结参数➢终端配置参数终端版本信息终端支持的输入、输出及通信端口配置终端支持的其他配置终端支持的参数配置终端支持的控制配置终端支持的事件记录配置注意:此功能页面只支持09或13规约终端进行参数设置,对于04或山东规约终端任然在终端调试功能功能菜单下操作,与在运系统业务一致。
武汉七叶电子国网II型采集器技术说明书概述国网采集器Ⅱ型采用高可用性32位CPU STM32内核硬件平台,符合Q/GDW374.2-2009,DL/T698.35-2010标准。
具有灵活的系统升级能力,支持电力载波、RF无线通讯、RS-485等多种通讯方式。
主要用于各级电力公司、公用事业单位、公共建筑、居民小区等需要进行集中抄表(包括电表、水表、燃气表、热能表等)的场所进行配套使用。
通常作为国网集中器的配套设备使用。
产品介绍Ⅱ型采集器是将电能表的数据根据设置抄读上来,实现32只电能表采集和数据传输。
主要功能数据采集采集器能按集中器设置的采集周期自动采集电能表数据。
数据存储采集器能分类存储数据,形成总及各费率正向有功电能示值等历史日数据,保存重点用户电能表的最近24小时整点总有功电能数据。
参数设置和查询可远程查询或本地设置和查询下列参数:a) 支持广播对时命令,对采集器时钟进行校时。
b) 支持设置和查询采集周期、电能表通信地址、通信协议等参数,并能自动识别和适应不同的通信速率。
c) 能依据集中器下发或本地通信接口设置的表地址,自动生成电能表的表地址索引表。
事件记录采集器能记录参数变更、抄表失败、终端停/上电等事件。
数据传输数据传输功能内容如下:a)可以与集中器进行通信,接收并响应集中器的命令,向集中器传送数据。
b) 中继转发,采集器支持集中器与其它采集器之间的通信中继转发。
c) 通信转换,采集器可转换上、下信道的通信方式和通信协议。
d) 对于有存储功能的采集器,,对重要数据的传输应有安全防护措施。
本地功能具有电源、工作状态、通信状态等指示。
提供本地维护接口,支持手持设备通过红外通信口等本地维护接口设置参数和现场抄读电能量数据。
本地参数设置和现场抄表有权限和密码管理。
终端维护自检自恢复终端有自测试、自诊断功能,发现终端的部件工作异常应有记录。
终端记录每日自恢复次数。
终端初始化终端接收到主站下发的初始化命令后,分别对硬件、参数区、数据区进行初始化,参数区置为缺省值,数据区清零,控制解除。
采集器安装操作说明一、采集器的外形尺寸采集器尺寸图外形尺寸长×宽×厚=160mm×112mm×71mm二、安装准备一、物料准备序号名称数量规格型号说明备注1 采集器1台按合同要求2 机箱及附件1套按合同要求可选3 电源线2米RVVP 2*2.5mm2采集器取电采集器接电表4 485线1米KVVP 2*0.75mm25 工具1套电钻、扳手、内六角扳手、螺丝刀、试电笔、绝缘胶布、斜口钳、绝缘手套等1台测试485接线无误后视为安装结束6 捷宝A188掌机三、确定安装位置观察现场安装环境,测量空间尺寸,确定采集器的安装位置,确定是否需要加装设备箱。
由于居民户电表箱种类众多,采集器的安装环境比较复杂,主要分为需要加装设备箱后在设备箱内安装采集器和电表箱内直接安装采集器的两种安装方法。
加装设备箱的采集器安装如下图,这种表箱箱内空间较小,可在表箱旁边加装一个设备箱,并将采集器固定安装在设备箱内。
采集器设备箱可贴面安装在电表箱旁边的墙壁,采集器直接安装在电表箱内的如下图,主要适用于电表箱内空间较大,表箱内能较好的放置固定采集器的情况。
集中表箱箱内空间一般都比较大,可将采集器和电表一样挂装在电表箱内。
四、设备安装步骤(1)采集器安装固定将采集器固定安装在指定的位置。
●需加装采集器机箱的情况在机箱固定安装完毕后,再将采集器安装到机箱内。
●直接在表箱内安装的;在电表箱内选择易于操作的位置,对照采集器上挂钩中间位置用6mm 钻头钻一个孔,将采集器垂直悬挂在挂钩螺钉上,并用扎带扎紧。
确保采集器牢固地固定在表箱内。
(2)停电所有的接线安装工作都必须在停电的状态下进行,断开电表箱进线端空气开关,经验电已断开后方可工作。
(3)接线采集器共有两组线需要安装;在安装箱体以外的485线和供电线都要加装PVC管保护。
接线示意图如下图I型采集器接线示意图1 A相线端子(单相供电时可作为火线端子)7 预留2 B相线端子8 预留3 C相线端子9 抄表485A4 N零线端子10 抄表485B5 预留11 维护485A6 预留12 维护485B接线端子功能标识采集器通过抄表RS-485串口采集电表的数据。
1、制造单位采用激光蚀刻等非粘贴性方式在采集器规定位置刻印,条码应清晰、永久不脱落。
II型采集器条码须经塑封后分别粘贴在采集器两侧,即采集器左、右侧分别粘贴完全相同的条码。
条码字样如下图所示:22位条码组成:5位使用单位代码(“31300”)+2位类型代码(“09”)+14位产品序列号(“18yyxxxxxxxxxx”)+1位校验码(“#”)。
条形码右上角“No.”后打印10位采集器地址,取产品序列号后十位。
批号标记、通信模块厂家及发货区域应居中贴在采集器外壳正面下方,批号标记采用制造厂名称的拼音缩写(2位)+6位批号。
2、上海II型采集器电压及RS485引出线长度均不小于200mm,线端采用冷压接头(线鼻),电源线径为1.5mm2,RS485线径1mm2。
二、地址设置及测试特殊要求1、上海地区采集器不需要设置地址按默认地址出货;2、上海地区采集器红外波特率为1200,与国网2400的红外波特率不同,请特别注意;三、包装要求需贴电子条形码,粘贴在外壳正方向左侧及正面(非电子标签)2、采集器电源线及RS485线组为圆头,定义如图,AWG20为采集器供电电源线,AWG22为RS485通信线;二、地址设置及测试特殊要求江苏地区逻辑地址为资产码除去校验位的后10位,高位补0,共12位逻辑地址。
三、包装要求1、II型采集器的连接线分置于各采集器放置位置,每个采集器与配置的连接线独立包装,连接线不得插于采集器;2、外箱批次到货需粘贴5种颜色的色标,颜色分为红、黄、蓝、绿、黑,各颜色的色标数量占批次到货数量的20%:3、II型采集器箱体上条码信息需用透明胶带黏贴,防止运输过程损坏;黏贴时注意不要褶皱,便于人工扫码组箱;并在箱体两侧留孔,便于人工抓取;II型采集器每次发货的数量必须为连号(每个纸箱内的采集终端必须连号)。
4、合格证:粘贴于采集器II型正面顶盖上;5、包装大箱模板国网II型采集器发安徽地区一、型式规范1、资产条码粘贴在外壳正方向左侧,排头为“国网安徽省电力公司”而非“国家电网公司”;2、采集器电源线及RS485线组为方头;二、地址设置及测试特殊要求1、安徽地区逻辑地址为资产码除去校验位的后8位,高位补0,共12位逻辑地址,NO号根据订单要求打印;2、安徽II型采集器为带逻辑地址抄表,在测试时或集中器抄表时须填入采集器的逻辑地址;三、包装要求包装要求及大箱模板根据订单要求操作,订单无要求即按公司默认方式包装;。
电力采集系统操作手册一、引言本操作手册旨在对电力采集系统进行全面介绍,并提供相应的操作指导。
电力采集系统是现代电力行业中至关重要的设备,用于实时监测和数据采集。
本手册将从系统结构、操作流程和常见问题解决等方面进行详细阐述,以确保用户使用电力采集系统的顺利进行。
二、系统结构1. 主机及设备连接电力采集系统的主机是核心控制单元,用于管理和控制各个设备的运行。
主机需要通过适当的接口与不同的设备进行连接。
确保主机和设备之间的连接可靠稳定。
2. 数据采集单元数据采集单元负责对电力网络中的数据进行采集和传输,需要与主机进行连接,确保数据的实时性和准确性。
3. 监控传感器监控传感器是电力采集系统的重要组成部分,用于检测电力网络中的实时数据,并通过数据采集单元传输给主机。
确保监控传感器的正常运行和数据的准确采集。
三、操作流程1. 系统启动与登录a) 将电力采集系统主机连接电源,并确保系统正常启动。
b) 在计算机上打开管理软件,并输入用户名和密码进行登录。
2. 设备连接配置a) 在系统界面中选择设备连接配置选项。
b) 根据实际连接需求,选择相应的设备连接方式和参数配置。
c) 点击确认按钮,保存配置信息。
3. 数据采集和监控a) 在系统界面中选择数据采集和监控选项。
b) 实时监测数据显示在界面上,包括电压、电流、功率等关键数据。
c) 如需导出数据进行分析和报告生成,选择相应的导出选项。
4. 报警与故障处理a) 系统会监测电力网络中的异常情况并发出报警信号。
b) 在系统界面中选择报警与故障处理选项。
c) 根据报警信息进行相应的处理和调整。
四、常见问题解决1. 系统连接异常a) 检查主机和设备之间的连接线路是否松动或损坏。
b) 确认设备连接配置参数是否正确设置。
c) 若仍无法解决,联系技术支持人员进行协助。
2. 数据采集不准确a) 检查监控传感器是否正常连接和运行,确保数据采集单元和主机连接正常。
b) 校准监控传感器,确保其精确度。
1概述WFET-610S电力线载波/微功率无线低压采集器(以下简称采集器),采用高性能单片机硬件平台、结合当前通信技术研制而成,是应用于加强用电管理的产品。
采集器上行通信支持低压电力线载波与微功率无线,下行通信采用RS485接口方式,单台采集器的最大抄表容量为32台。
采集器具有免设置功能,在确保连接正确的前提下,不需做任何设置操作,就能正常工作。
3安装尺寸采集器外型尺寸为100mm×50 mm×40mm,可以通过导轨安装,也可通过挂钩安装在配电表屏上,如下图所示。
图3-1 WFET-610S采集器尺寸图4接线端子说明1.电源端子接线:L、N端子接220V交流输入,端子L(红线)接火线,端子N(黑线)接零线。
2. RS485端子接线:采集电表数据时,A (黄线)、B (绿线)端子分别接电能表RS485端子的A 端与B 端,注意区分A 与B 。
连接线建议采用带屏蔽层的双绞线,屏蔽层一端接地。
图4-1 WFET-610S 采集器端子定义说明 警告:5 包装、运输与储存请严格按照电力部门的有关规定及操作说明安装设备,以免引起人员伤害或设备损毁1. 包装符合GB/T13384-2008《仪器仪表包装通用技术条件》。
2. 运输及拆封过程中应避免雨、雪的直接淋袭,防止剧烈撞击和震动。
3. 库存和保管应在原包装条件下存放在支架上,叠放高度不应超过5层。
4. 在包装拆封后不宜存储。
5. 仓储条件:环境温度不超过-40℃~+75℃,相对湿度不超过95%,保存的地方应清洁,且在空气中不含有足以引起腐蚀的有害物质。
6 声明本说明书的内容可能会由于设计的改进而需要进行更改,这些更改将编入说明书的新版本中,不再另行通知。
必须严格按照电力部门的有关规定及操作说明安装终端;必须严格按照本说明书接线说明对终端进行接线;禁止非专业人员对终端进行操作; 禁止带电对终端进行装卸、移动等操作,以免引起人员伤害及设备损毁;禁止用湿手操作终端,以免引起触电;请用螺钉将终端牢固可靠地安装在有足够强度的支撑体上,以免设备跌落;建议在产品的电源输入端加装20A左右名牌厂家生产的空气开关,接线示意图如下:。
PLC485MS-Ⅱ型采集器产品技术说明书1、概述PLC485MS-Ⅱ型采集器是青岛东软基于PLCI36GM-III-E而开发的,主要完成485电表的数据转发。
完全符合Q/GDW 373-2009《电力用户用电信息采集系统功能规范》和Q/GDW 375.3-2009《电力用户用电信息采集系统型式规范:采集器型式规范》。
2、硬件技术说明2.1.硬件设计框图图1、硬件设计框图2.2硬件设计说明主系统由CPU、载波基带电路、解调芯片、指示灯和串行通信几个部件组成●CPUCPU选采用了ST的8BIT 位STM8S103F2,该MCU具有内置4K的FLASH 作为程序空间,内置368 Byte-RAM,内部看门狗、具有1个串行口,运行稳定等优点●中频解调芯片FM中频模拟解调芯片选用AFE3361,该芯片具有灵敏度高、低功耗、工作频率高等优点,其作用解调接收信号,还原原始数据●载波芯片选用青岛东软载波芯片PLCI36GM-III-E,该芯片采用扩频通信技术,BFSK调制、半双工通信,高效率前向纠错能力,码速率高达20.8k波特,中心频率f0=270kHz,带宽BW=30kHz,具有表号、报警事件主动上传功能;主动向采集器MCU申请地址,同时允许本地无通信地址。
工作温度范围:-40℃~+85℃●RS485接口选用TI公司SN65LBC184D,该芯片是业内公认比较好的485芯片,其内部集成瞬变电压抵制,同时对超出总线终端ESD保护(+30 kV 接触放电;+15 kV 气隙放电;+15人体模型),能承受峰值为400W过压瞬变,在电噪声环境中的数据传输速率为250kbps,开路失效保护接收器设计,1/4单位负载允许128 个器件连接到总线,热关闭保护,低禁止工作电流最大300μA。
●指示灯:指示运行状态、上行通信、下行通信3、软件技术说明3.1.程序设计3.1.1整体程序流程图图2、程序整体流程图3.1.2 抄表程序流程主芯片对于符合DL-T645_1997规约或DL-T645_2007规约格式的抄表数据帧完全透传,程序中没有对抄表流程的管理。
>> 精准计量 智慧物联32Ⅰ型采集器Ⅰ型采集器(型号:DCZL33-ZTY666)是依据国家电网公司建设电力用户用电信息采集系统的要求,结合在电力行业多年研发和现场运行经验而设计的新一代采集设备。
采集器下行通信采用RS485方式,采集多个电能表电能量信息,上行通信采用电力线载波方式,与集中器完成数据交换,主要适用于低压居民用户自动抄表系统的建设。
1 产品概述2主要功能及特点>> 精准计量 智慧物联 33Ⅱ型采集器2 主要功能及特点1 产品概述Ⅱ型采集器(型号:DCZL13-ZTY666)是依据国家电网公司建设电力用户用电信息采集系统的要求,结合在电力行业多年研发和现场运行经验而设计的新一代采集设备。
采集器下行通信采用RS485方式,采集多个电能表电能量信息,上行通信采用电力线载波方式,与集中器完成数据交换,主要适用于低压居民用户自动抄表系统的建设。
3 主要技术参数3 主要技术参数● 上行通道:电力线载波通信接口。
电力线载波通信接口可通过集中器与主站管理系统进行数据交换● 下行通道:1路RS485通信接口、1路红外通信接口● 现场维护功能:可通过RS485通信接口或红外通信接口进行参数设置等维护工作,也可现场抄 读电能量数据● 数据采集功能:可分类采集电能表的电能量数据● 上行通道:电力线载波通信接口。
电力线载波通信接口可通过集中器与主站管理系统进行数据 交换,载波通道支持美国Echelon 、青岛东软、青岛鼎信等主流厂家载波模块● 下行通道:3路RS485通信接口、1路红外通信接口● 现场维护功能:可通过RS485通信接口或红外通信接口进行参数设置等维护工作,也可现场抄 读电能量数据● 数据采集功能:可分类采集电能表的电能量数据● 数据存储功能:可存储电能表31个日零点(次日零点)冻结电能数据,12个月末零点(每月1日 零点)冻结电能数据。
ISO9001认证
DCZL14-XL02型采集器
使用说明书
杭州西力电能表制造有限公司
2010年5月
1 产品简介
DCZL14-XL02型采集器是低压电力线载波集中抄表系统的重要组成部分。
该采集器符合国家电网公司Q/GDW 375.3-2009、Q/GDW 374.2-2009等《电力用户用电信息采集系统》系列标准,应用现代数字通信技术、计算机软硬件技术、低压电力线载波技术等进行电能量采集。
该型采集器电磁兼容性能优良,温度适应范围广,电压适应范围宽,可以在本地或远程查询和修改设备参数;配备高可靠性存储芯片方便存储采集器挂接的电表档案信息;采集器外壳采用ABS阻燃材料,壁挂式结构设计,体积轻巧,安装方便。
DCZL14-XL02型采集器简称为国网采集器II型。
功能特点:
序号项目
数据采集电能表数据采集采集器提供RS485抄表接口,最多接32路RS485电表
数据传输与集中器通信
a) 实现对集中器下发指令的透明转发,并将485电表的响应回传
b) 本地维护接口的通信协议符合Q/GDW 376.1-2009《电力用户用电信息
采集系统通信协议:主站与采集终端通信协议》
与电能表通信采集器与电能表通信,通过485接口按照DL/T 645规约抄读电能表数据
参数设置和查询采集器参数通过红外维护接口可以设置和查询485电表的表地址、通信速率、通信协议等
本地功能
本地状态指示具有电源、工作状态、通信状态等指示。
本地维护接口支持手持设备通过红外通信口等本地维护接口设置参数。
采集器维护采集器初始化
接收到主站下发的初始化命令后,分别对硬件、参数区、数据区进行初始化,
参数区置为缺省值,数据区清零。
采集器版本信息采集器能通过本地维护接口查询版本信息
2 性能指标
2.1 工作电源额定电压
220V±20%
2.2 频率范围
50Hz,允许偏差-6%~+5%
2.3 外型尺寸
100mm(长)×40mm(宽)×50mm(厚)
2.4 气候条件
正常工作温度-25℃~55℃
极限工作温度-40℃~70℃
存储和运输温度-40℃~70℃
存储和工作湿度≤95%
2.5 技术参数
维护规约Q/GDW 376.1-2009《电力用户用电信息采集系统通信协议:主站与采集终端通信协议》
3 产品系统连接图
图1.系统连接图
4 工作原理框图
图2.国网采集器II型工作原理框图
5 安装与接线
5.1 外形与安装尺寸
单位:mm
图3.外形与安装图
5.2 外观结构图
图4.外观结构示意图
警告:
请严格按照电力部门的有关操作规程及本采集器操作说明来安装,并且采集器不能沾水,以免引起人员伤害或设备损毁。
5.3 接线端子图
5.3.1 主接线端子图
采集器的电源接线如图5所示。
图5.单相双线电压端子定义图
L:对应红色线,交流220V电源L相输入。
N:对应黑色线,交流220V电源N相输入。
5.3.2 辅助信号端子及接线说明
辅助信号端子定义如图6所示。
图6.信号端子定义图
A:对应黄色线,RS485通信线A。
B:对应绿色线,RS485通信线B。
6 调试说明
6.1 状态指示
图7.状态指示图
红外通信:红外通信口,用于采集器参数的读设和数据的读取,1200bps/偶校验/8位数据位/1位停止位。
运行:红色LED指示,闪烁时表示采集器正在运行,常灭表示未上电。
状态:红绿双色灯,红灯闪烁,表示485数据正在通信;绿灯闪烁,表示载波数据正在通信。
6.2 现场调试
将采集器安装到表箱,用RS485通信线缆连接采集器和电表,用手持设备通过抄控器抄读电表电能量数据,如果能正常通信则说明采集器工作正常,如不能抄表则需要检查RS485的连线是否正确、采集器状态灯是否正常来排查问题。
7 运输和储存
◆采集器的运输和拆封不应受到剧烈冲击,并且根据JB/T 9329-1999《仪器仪表运输、运输贮存基本环境条
件及试验方法》规定运输、贮存。
◆库存和保管应在原包装条件下存放在支架上,叠放高度不应超过五层。
◆保存采集器在原包装箱内,保存的地方环境温度为-40℃~+70℃。
相对湿度不超过95%,且在空气中不应
含有足以引起腐蚀的气体。
◆本产品为固态静止式仪表,内部无用户可调整的部件,使用中毋需打开外壳。
8 保修期限
采集器自发货日起36个月内,在用户遵守说明书规定要求,且制造厂铅封仍完整的条件下,若有质量问题,我公司负责免费修理或更换。
36个月后,公司保证提供售后服务。
9 声明
本说明书的内容可能会由于设计的改进而需要进行更改,杭州西力电能表制造有限公司保留在不预先通知的情况下,对本使用说明进行修改的权利。
