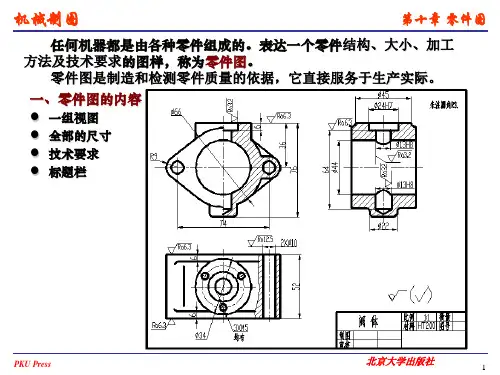

置应尽量与零件在机器中的工作位置一致。以便于根据装配关 系来考虑零件的形状及有关尺寸。
(二)形状特征原则
形状特征原则就是将最能反映零件的形状的方向作为主视 图的投影方向,以满足表达零件清晰的要求。
二、其它视图选择的原则
1.根据零件的复杂程度及内外结构形状,全面的考虑还 应需要的其它视图,使每个视图都有一个表达重点. 2. 优先选用基本视图,当有内部结构时应尽量在基本 视图上作剖视,对尚未表达清楚的局部结构和倾斜部分, 可增加必要的局部(剖)视图图或斜(剖)视图和局部放 大图. 3.在零件的结构形状表达清楚的基础上,视图的数量 越少越好,避免不必要的细节重复。 4.方案比较:在多种方案中比较,择优.
B
B
B-B
支架
第四步 方案比较
A BB
A
B
B
A-A
B-B
方案二 方案一 分析、比较两个方案,选第二方案较好。
四、 箱体类零件
1.用途:多用于支持或包容其他零件。有阀体、泵体、减
速器等。
2.结构特点:内、外结构都比较复杂。毛坯多为铸件。 3.加工方法:此类零件加工方法也很多(车、铣、刨、钻、
镗、磨等),难区分主、次工序。
轴结水平放置。用左视图来表示孔、槽、轮辐及外形结构。
5.选择表达方案的步骤:
第一步:分析形体、结构
盘类零件主要由不同直径的同心圆柱面所组成,其厚度 相对于直径小得多,成盘状,周边常分布一些孔、槽等。
第二步:确定主视图表达方案
安放位置:符合加工状态,轴线水平放置
投影方向:如图所示。A向
通常采用全剖视图。 第三步: 选择其它视图
4.表达方法:主视图主要根据工作位置和形状特征原则。
因箱体零件内、外形状都比较复杂,所以,一般都需要用三 个以上基本视图和一定数量的辅助视图来表示。
