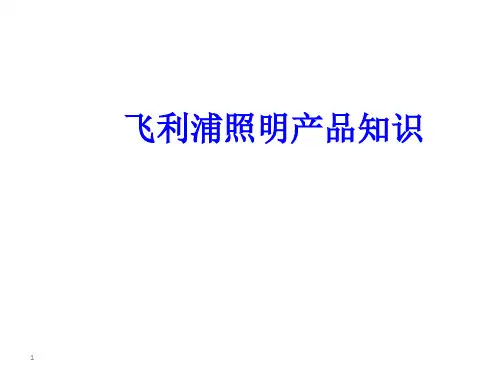

飞利浦照明产品知识95页PPT

飞利浦灯泡培 训
飞利浦是全球最具价值国际品牌排名中跃居第42位
品牌价值上升75%，市值增77亿美金。
1、飞利浦石英灯泡- 强度高！
采用石英玻璃，分子结构规律紧密，强度高。可加更 大气压从而增加了寿命。
• 石英玻璃比列非常重要，技术含量也很高，使得 很多跨国大公司望而怯步,但国内一些小单位倒是 无畏困难，积极仿造，可谓“精神可嘉”
投射
H7 投射式和反射式两种
• H7S 投射式车灯专用 • H7R 反射式车灯专用
注 : 1. H4 仅有反射式车灯
反射
2. 全系列均有E-Mark 认证
24754 超亮、超长寿、耐震
HeavyDuty 隆重上市
• 省钱是根本 安全最省钱前面已讲了事故多发在晚上
• 明智使用飞利浦耐震灯泡 1. 飞利浦灯泡寿命至少是一般灯泡的 3-5 倍。 a. 按使用寿命计算就省钱了.
W + 2 Br WBr2
1000° C
2Br 石英玻璃 W 钨丝 結合 分解
卤钨灯的循环的原理:
在适当的温度条件下，从灯丝蒸发出来的钨原子在泡壁区 域内与卤素（碘，氟，氯，溴等）反应形成挥发性的卤钨化 合物。当卤钨化合物扩散到较热的灯丝周围区域时又分解成 卤素和钨，释放出来的钨部分回到灯丝上，而卤素再继续扩 散到温度较低的区域与钨化合，这一过程称为卤钨循环或再 生循环.
最佳石英泡壳材质
- 强度高 - 物理特性
- 化学特性
- 抗紫外线
为什么大家喜欢用飞利浦了？原因一就是石英玻璃。那么，原因二？原因三？ 原因四？原因五…
卤素系列: 飞利浦-精准钨丝配置
精准定位钨丝
钨丝定为偏差
Philips飞利浦
定位偏差 (ghost image) 更模糊 More haze 輝度下降50%

荧光灯分类
• （1）直管形荧光灯。这种荧光灯属双端荧光灯。常见标称功率有4W，6W，
8W，12W，15W，20W，30W，36W，40W，65W，80W，85W和125W。 管径用T5，T8，T10，T12。灯头用G5，G13。目前较多采用T5和T8。T5显 色指数＞30，显色性好，对色彩丰富的物品及环境有比较理想的照明效果， 光衰小，寿命长，平均寿命达10000小时。适用于服装、百货、超级市场、 食品、水果、图片、展示窗等色彩绚丽的场合使用。T8色光、亮度、节能、 寿命都较佳，适合宾馆、办公室、商店、医院、图书馆及家庭等色彩朴素但 要求亮度高的场合使用。 为了方便安装、降低成本和安全起见，许多直管形荧光灯的镇流器都安 装在支架内，构成自镇流型荧光灯。 （2）彩色直管型荧光灯。常见标称功率有20W，30W，40W。管径用T4， T5，T8。灯头用G5、G13。彩色荧光灯的光通量较低，适用于商店橱窗、广 告或类似场所的装饰和色彩显示。 （3）环形荧光灯。除形状外，环形荧光灯与直管形荧光灯没有多大差别。 常见标称功率有22W，32W，40W。灯头用G10q.。主要提供给吸顶灯、吊灯 等作配套光源，供家庭、商场等照明用。 （4）单端紧凑型节能荧光灯。这种荧光灯的灯管、镇流器和灯头紧密地 联成一体（镇流器放在灯头内），除了破坏性打击，无法把它们拆卸，故被 称为“紧凑型”荧光灯。由于无须外加镇流器，驱动电路也在镇流器内，故 这种荧光灯也是自镇流荧光灯和内启动荧光灯。整个灯通过E27等灯头直接与 供电网连接，可方便地直接取代白炽灯。 这种荧光灯大都使用稀土元素三基色荧光粉，因而具有节能功能。
• • • •
•
荧光灯的色调
• 荧光灯主要是一种低压汞蒸气弧光放电灯，它在
气体放电中消耗的电能主要转化为紫外范围的电 磁辐射（大约63%转化为254-185nm之间的C类 紫外辐射），大约有3%的能量在放电中直接转化 为可见光，其主要波长为405nm（蓝紫光）， 436nm（蓝光），456nm（绿光）和577nm（黄 光）。紫外辐射照射到灯管内壁的荧光粉涂层上， 紫外线的能量被荧光材料所吸收，其中一部分转 化为可见光并释放出来。一个典型的荧光灯中发 出的可见光（包括从荧光粉涂层中发出的和在放 电时直接发出的）大约相当于输入灯内能量的 28%。荧光灯的光性能主要取决于灯管的几何尺 寸即长度和直径，填充气体种类和压强，涂敷荧 光粉以及制造工艺。

120度，绝缘性能优良，制品尺寸稳定.用于电感镇流器骨架，
l
3：PBT
主体表现为白色带黄，
l
耐热性良好，其拉伸强度，硬度高，不易变形，阻燃性良好，
绝缘性能优良，制品尺寸稳定， 用于节能灯外壳，
l
4：ABS 三种单体的高聚物 主体表现为白色带蓝
l
具有三种组合物的综合性能，较高的强度，硬度，耐热性稍差，
l 二：金属部分(续)
l
4：电解板：
l
机械性能好，抗氧化性性好，不易生锈，硬度适中，
l 强度好，用于筒灯底板，支架。
l
5：覆膜铝板：
l
韧性良好，易加工成形，反光系数好，覆膜部分可以良好保护反光
面被损坏，用于格栅灯盘反光罩。
l
6：65Mn 锰钢
l
机械性能好，弹性良好，抗疲劳性好，不易塑性，一般进行表面发
眩光眩目的感觉，直接眩光由光源产生，间接眩光由物体反射而得，
l 6：显色性：
l
光源照在物体上，呈现物体顡色的真实程度，显色性越好，则光源
对顡色表现越高，我们所见的顡色越接近自然色，一般太阳的显色指数
Ra=100,
l 7：色温：
l
以绝对温度K表示，将一标准黑体加热， 温度升高到一定的程度时
顡色开始由深红---浅红—橙红—白—蓝改变，如某光源与黑体的顡色相同
l ---------------------------------------------------二类电器
l ----------------------------------三类电器
照明产品知识培训
13

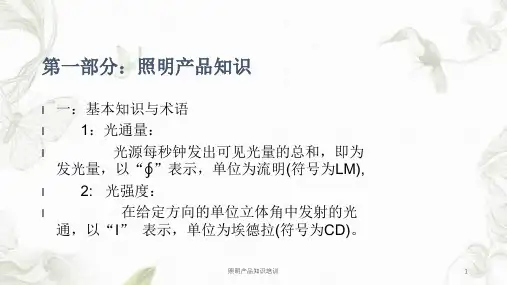

第一部分：照明产品知识
l 12：照明行业常见符号，术语介绍(续)：

学习改变命运++,知= very suitable
识创造未来
Halogen
neutral
+ + + + + + + ++ + + + + ++ ++ ++ ++
GLS
warm
0 0 0 0 0 0 0 + + + + + + + + +
SDW-T
warm
+ ++ ++ ++ 0 + 0 0 ++ ++ 0 0 0 + + +

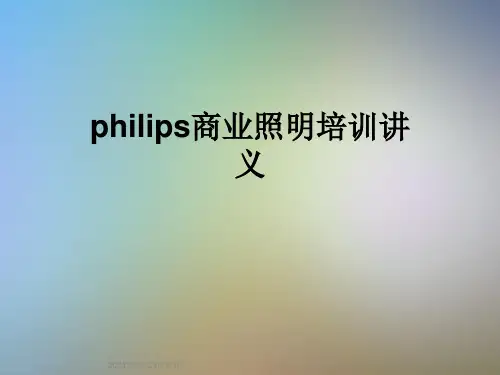

philips商业照明培训讲义
• 环境温度 • IP 等级 • 风阻 • 材质特点
灯具特性 机械特性
学习改变命运,知 识创造未来
philips商业照明培训讲义
Flood Lights: Photometric Data
对于泛光灯具, 当灯轴垂直于灯具前 置玻璃, 光强曲线在通过灯轴的一个 平面上测量得出
philips商业照明培训讲义
波峰系数
Crest Factor (CF) 是考核在镇流器正常工作时, 灯电流的波形
– CF 是电流的峰值与电流有效值的比 – 高CF值的镇流器会加速灯的损坏
学习改变命运,知 识创造未来
philips商业照明培训讲义
7. EEI = Energy Efficiency Index ---效能指数
• 光通维持率 maintenance

• 参 考 曲 线 不 参 于 扫 描； • 参 考 尺 寸 不 参 于 约 束。
PPT文档演模板
飞利浦照明NX2升版培训
直接建模∶面向表面的操作、基于约束的方法
• 直接建模技术是一种后参数化技术，它代表某些更基本的Unigraphics功能的 扩展能力。 • 直接建模是面向表面的操作；基于约束的方法。 • 独立于特征历史，可在来自其它CAD系统并是非产参数化的模型上使用直接建 模功能。
•注: 1.每加一个约束, 草图解算器及时求解几何体并即时更新 ；
• 2. Unigraphics允许欠约束草图参与拉伸, 旋转, 自由形状扫描等；
• 3.可通过显示/移去约束(Show/Remove Constraint) 移去过约束 。
PPT文档演模板
飞利浦照明NX2升版培训
草图：其他注意事项
• 注意 : • 通常显式曲线为绿色, 草图曲线为青色； • 显示曲线转换为草图曲线后, 从零开始加几何约束与尺寸约束。 • 镜 像 草 图 镜 象 草 图 曲 线 与 几 何 约 束； • 镜 像 线 自 动 变 成 参 考 线。 • 加 抽 取 曲 线 到 草 图 的 功 能 从 本 草 图 外 选 择 对 象 (包 括: 曲线、边 缘、
• 草图上已无自由度箭头存在, 状态行显示∶ ”Sketch is full Constrained” • 3. 过约束草图 (Over Constraint)
• 多余约束被添加,草图曲线和尺寸变成黄色, 状态行显示∶ ”Sketch contains Over constrained geometry”。
PPT文档演模板
飞利浦照明NX2升版培训
成 形 特 征:编 辑 参 考 特 征
•Edit feature Parameters

圆头铜柱接线结构
•1.PHILIPS插座铜柱均采用黄 铜材料, 接线孔尺寸为 5mm, 能够容入多根大平方电源导线, 电工安装方便
•2.黄铜的导电性能更好
•3.预安装接线端子，安装过程 中可直接把导线插入端口，接线 速度大幅提高，减轻安装强度， 增强灵活性，更显人性化。
飞利浦开关插座介绍
Philips 面板开关产品特点
•1.产品面板材料PC或不锈钢,后座采用尼龙料 •2.覆银V形跳板防止熔焊结构 •3.圆头铜柱接线结构 •4.插座防单极插入
产品面板材料PC料（聚碳酸酯）
•1. 表面颜色均匀面色光滑质地白皙,光洁度高.材质差的面色发 黄 或惨白,质地不光滑,有毛刺和气泡.
•装饰照明
•+•用光改善我的空间， 用灯营造私人空间。
•优质生活
•=•用光改善自己和家人 ，给我安全感和好心情 。
飞利浦家居灯饰是 欧洲的第一品牌
Philips收购欧洲最大的家居照明公司PLI -Partners in Lighting Internationa
•2006年11月经过欧盟批准Philips斥资5.9亿欧元收购具有80多年历史，欧洲市 场占有率第一位的家居照明产品的领先制造商PLI 后，下属10几个品牌，在欧洲 市场处于领导地位。能为您带来更多的选择。
供照明设备及解决方案
• 拥有12家合资和独资工厂和32个销售组织,2008年分销网
络将覆盖300多个城市
•上海铁路南站 •08北京主体育场
•布达拉宫
•上海外滩
•苏州科技文化中心
•北京王府井
飞利浦家居灯具 &开关插座介绍
•整体家居照明解决方案的领导者
•功能照明
•用光改善我的生活 ，有效的功能性照明 。

总成本
元15元+29.28元=44.28元
元10.40元+146.40元=156.80
总节约成本
156.80元-44.28元=112.52元 元
19
质量决定因素
• 灯管灯丝 • 荧光粉 • 电子镇流器 • 装配工艺
使用寿命 显色指数 电磁干扰，使用寿命 安全
20
节能灯用荧光粉
荧光粉涂层: 决定灯的Ra , Tc 和光效
对灯长度有较高要求、
白炽灯用户初次转换者、 标准型节能灯用户升级换代
与灯具的高 节能
Tornado: Consumer 螺旋型 家庭用户 39 特的外形
11~15W
品牌用户、
更短、更亮
不满意传统U形灯管的用户
独
Genie
▪ 紧凑外形 ▪ 三年使用寿命 (6,000小时) ▪ 理想的灯泡替代产品
Essential
飞利浦照明产品知识
1
宣传定位草案
精于心 简于形
飞利浦照明点亮生活
家居照明: 飞利浦长寿命与节能的解决
方案为您提高生活质量
种选择
2
节能灯
节能长寿 美好氛围
卤钨灯
节能长寿 美好氛围
荧光灯管
节能长寿 生活真姿彩
(TLD80)
吸顶灯
节能长寿 体现生活格调
台灯
护眼
荧光灯支架
Philips专利三基色荧光粉
Philips优质无铅灯管
38
飞利浦节能灯产品系列
– 目标用户定义
主要目标用户
用户群特性
针对卖点
ES:
入门级用户
灯外形、光色柔和
标准型
氛围
特别中意白炽灯的形状和光色、 白炽

❖ 从总体上减小灯内导线 (杜美丝,保险丝,导丝)长度
❖ 特殊保险丝 (A60特殊锰乃尔保险丝)
❖ A60波壳与灯头连接处凸出
给客户的利益
防止灯丝下垂所造成的变形和灯丝松动,延长 灯丝寿命 减小无效电阻,有效增加灯泡的光效,达到节能 的目的; 提高光效,增加亮度 起灯内灭弧的作用,防止短路,使灯不爆炸和保 护灯外电器的安全 增加波壳与灯头的应力,增大散热面积, 减小 对热固焊泥的影响,使波壳不脱落
➢ 热阴极发射电子,在管内形成等离子体,激发汞原子产生紫外辐 射,紫外辐射照射到管壁荧光粉上发出可见光;
➢ 须与辅助电器一起使用,才能正常工作.
16
节能灯工作原理
工作原理与荧光灯一样
节能灯就是紧凑型荧光灯(Compact fluorescent lamps 简称CFL),灯管使用10~16mm 的细玻璃管弯曲或熔接制成,有很高的单位表面负 荷,比普通荧光灯管表面要热,也提高了灯的最低 冷端温度,所以要求的正常工作温度也比较高.
17
节能灯的外形特征
节能灯的特点就是紧凑, 它利用特殊的造型,高的 光效,完全追求新的照明 境界,是白炽灯的替代者, 绿色照明的首选产品
➢ 一体化节能灯主要用于替 代普通白炽灯
➢ 分体式紧凑型荧光灯主要用于电 磁兼容性较高的照明场所,用电感 镇流器时,因其频率较低,对环境 的电磁影响就小很多
18
体积小巧,结构紧凑,特别是一 体化节能灯光源,能制成螺口 灯头,使用更加方便
▪铝制灯头，安全防锈，更换方便 ▪双螺旋灯丝设计,增加抗震性和保证寿命，提高光效
产品优势：相同电能消耗的情况下,能给工作面投射更多的光线
应用场所：
居室,客厅,大堂,客房,餐厅,会议室,商店橱窗等

SON Comfort 150W 250W 400W
SON Deco 150W 250W 400W
White SON 35W 50W
100W
SON Plus 50W 70W 150W 250W 400W 600W
SON Hg Free 70W
100W 150W 250W 400W
SON Agro 400W
CF 是电流的峰值与电流有效值的比 高CF值的镇流器会加速灯的损坏
10
7. EEI = Energy Efficiency Index ---效能指数
A 调光电子式
1
A 低损耗电子式
2
A 标准电子式
3
B 超低损耗电感式
1
B 低损耗电感式
2
C 正常损耗电感式
D 高损耗电感式
CELMA testing Committee of Luminaire Manufactures Association
19
关于DALI
DALI(digital addressable lighting interface)是对 于光源控制系统一种新的国际标准(IEC929)。该标准主要 的特点如下： 1. 每个灯控制独立。DALI网络中的每一个单元都有其各 自的地址，能单独控制。 2. 无须改变主电压。通过控制系统的指令，无须改变主电 流，就可以对灯进行调光和开关操作。
8
功率因数校正(PFC)的理解
电感式镇流器:
Power Factor = Input Watts / Line Volts Line Amps = VrmsIrms•cos / VrmsIrms = cos
9
波峰系数
Crest Factor (CF) 是考核在镇流器正常工作时, 灯电流的波形

.
19
3、全反射 当光从光密介质射向光疏介质时，逐渐增大入射角到某一值 时，折射角 达90度 ，使折射光线沿界面掠射而出。若入射角继 续增大，将会发生全反射。对应于折射角为90度的入射角称临界
角：
LED透镜
说明：LED光源采用透镜全反射配光设计时，由于透镜材料（PMMA、PC）的透光率很 高，全反射效率也很高，因此其配光效率比采用反射定律配光的反射器的配光 效率高10%～30%
注：半光强角即为最大光强值一半处所 对应的角度
.
22
五、灯具基础知识
1、外壳防护等级（IP）
IP防护等级是衡量灯具防尘和防水性能的一个指标。IP防护等级 是由两个数字所组成，第1个数字表示灯具防止尘埃和外物侵入的等 级，第2个数字表示灯具防湿气和防水侵入的密闭程度。数字越大表 示其防护等级越高，两个标示数字所表示的防护等级如下表所示：
.
4
二、光的基本概念及常用单位
1、色温
在实验中，以绝对零度为起点，加热一铁块。规定加热温度每 升高1度，色温就增加1K。当温度升到800K时，铁开始发红光；升 到1600K时，铁块开始发黄色的光；当温度上升到2800K时，铁块发 出白光；温度上升到5600K时，发出的光与太阳光相似；当温度为 25000K时，铁块发出蓝光。
十四》 对助航灯具光色有如下规
定：
红色： 紫色界限 y = 0.980–x
黄色界限 y = 0.335
黄色： 红色界限 y = 0.382
白色界限 y = 0.790–0.667x
绿色界限 y = x－0.120
Xห้องสมุดไป่ตู้
.
10
4、光通量 光通量是由光源向各个方向射出的光功率，也即 每一单位时间射出的光能量，以φ表示，单位为流明 (lumen,简称lm)。 1W = 683 lm 表示1W的功率全部转换成波长为555nm的光， 为683流明。这是最大的光转换效率，也是定标值， 因为人眼对555nm的光最敏感。对于其它颜色的光， 比如650nm的红色，1W的光仅相当于73流明。对于 白色光，因为其为复合光，光谱结构不同，光通量也 不同。
